开关柜局部放电原因分析与处理
浅谈35kV开关柜内部放电的原因分析及处理
浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜内部放电是指在35kV电气设备的开关柜内部发生放电现象。
该现象可能导致设备损坏、电弧灼伤等事故的发生，因此需要及时发现和处理。
1. 电气设备质量问题：35kV开关柜内部放电往往与设备的绝缘材料老化、破损、电器元件接触不良等质量问题有关。
这些问题会导致设备的绝缘能力下降，使得放电现象更容易发生。
2. 外部环境影响：35kV开关柜内部放电还可能与外部环境的潮湿、污染、温度变化等因素有关。
潮湿的环境会使设备绝缘变差，增加放电的可能性；污染的环境会在设备表面形成导电层，导致局部放电现象。
3. 过电压、过电流冲击：35kV电气设备在运行过程中，可能会受到来自电网的过电压、过电流冲击。
这些冲击会使设备的局部绝缘破坏，造成放电。
针对35kV开关柜内部放电的处理方法，可以从以下几个方面着手：
1. 设备检修和维护：定期对35kV开关柜进行检修和维护工作，及时发现和处理设备的绝缘老化、破损等问题，保证设备的正常运行。
2. 环境改善：改善35kV开关柜周围的环境条件，避免潮湿、污染等因素对设备的影响。
可通过加装防护罩、加湿、除湿等方式来改善环境。
4. 监测和检测：通过安装局部放电检测设备，监测35kV开关柜内部的放电情况，及时发现异常，并采取措施进行处理。
35kV开关柜内部放电问题的处理需要从设备质量、外部环境、过电压、过电流等多个方面进行综合考虑和处理。
只有确保设备绝缘能力、改善环境条件、加强保护以及监测放电情况，才能有效预防35kV开关柜内部放电事故的发生。
浅谈35kV开关柜内部放电的原因分析及处理
浅谈35kV开关柜内部放电的原因分析及处理35kV开关柜是电力系统中重要的设备，用于电力传输和配电，在使用过程中可能会出现内部放电现象。
本文将对35kV开关柜内部放电的原因进行分析，并给出相应的处理方法。
1. 电气设备设计缺陷：35kV开关柜的设计存在一定的缺陷，比如绝缘材料选择不合理、结构紧凑导致电场集中、接地设计不良等，这些因素都可能导致内部放电的发生。
2. 绝缘材料老化：长时间使用后，35kV开关柜的绝缘材料会因为老化而失去绝缘性能，导致电场集中和内部放电。
3. 污秽和湿度：35kV开关柜在使用过程中会积累一定的污秽物，如灰尘、油污等，这些污秽物会降低绝缘材料的绝缘能力，增加内部放电的可能性。
湿度也是导致内部放电的重要因素之一。
4. 设备运行负荷过大：35kV开关柜的运行负荷过大会导致设备温升，从而使绝缘材料的绝缘能力下降，产生内部放电。
1. 检修绝缘材料：定期对35kV开关柜进行绝缘材料的检修和更换工作，确保绝缘材料的绝缘性能达到标准要求。
2. 清洁维护：定期清洁35kV开关柜的内部和外部，防止污秽物对绝缘材料的影响。
特别是要注意清理漏油和漏水等问题，确保设备周围的环境干燥。
3. 降低负荷：合理控制35kV开关柜的运行负荷，避免长时间超负荷运行，以减少设备温升，延长绝缘材料的寿命。
4. 加强监控：安装合适的监测设备，对35kV开关柜的电场分布、温度、湿度等参数进行实时监测，及时发现异常情况并采取相应措施。
35kV开关柜内部放电是电力系统中一个常见的问题，需要注意设备的合理设计和维护工作。
通过定期检修绝缘材料、清洁维护、降低负荷和加强监控等方法，可以有效减少35kV开关柜内部放电的发生，保障电力系统的正常运行。

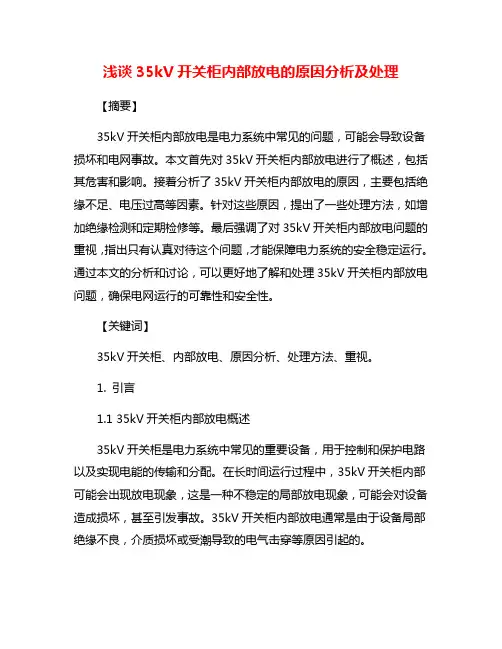

浅谈35kV开关柜内部放电的原因分析及处理
浅谈35kV开关柜内部放电的原因分析及处理【摘要】35kV开关柜内部放电是电力系统中常见的问题，可能会导致设备损坏和电网事故。
本文首先对35kV开关柜内部放电进行了概述，包括其危害和影响。
接着分析了35kV开关柜内部放电的原因，主要包括绝缘不足、电压过高等因素。
针对这些原因，提出了一些处理方法，如增加绝缘检测和定期检修等。
最后强调了对35kV开关柜内部放电问题的重视，指出只有认真对待这个问题，才能保障电力系统的安全稳定运行。
通过本文的分析和讨论，可以更好地了解和处理35kV开关柜内部放电问题，确保电网运行的可靠性和安全性。
【关键词】35kV开关柜、内部放电、原因分析、处理方法、重视。
1. 引言1.1 35kV开关柜内部放电概述35kV开关柜是电力系统中常见的重要设备，用于控制和保护电路以及实现电能的传输和分配。
在长时间运行过程中，35kV开关柜内部可能会出现放电现象，这是一种不稳定的局部放电现象，可能会对设备造成损坏，甚至引发事故。
35kV开关柜内部放电通常是由于设备局部绝缘不良，介质损坏或受潮导致的电气击穿等原因引起的。
本文将就35kV开关柜内部放电的原因进行分析，并介绍处理方法，以引起对35kV开关柜内部放电问题的重视。
希望通过本文的介绍，能更好地了解和解决35kV开关柜内部放电问题，确保设备和电力系统的安全稳定运行。
2. 正文2.1 35kV开关柜内部放电原因分析1. 绝缘受损：35kV开关柜内部放电的一个主要原因是绝缘系统的受损。
绝缘系统可能因为长期使用或者外部环境的影响而出现老化、裂纹或击穿等问题，导致绝缘性能下降，从而引发放电现象。
2. 湿度过高：在潮湿的环境下，35kV开关柜内部可能出现湿气积聚的情况。
湿度过高会导致绝缘材料的绝缘性能下降，增加放电的可能性。
3. 污秽导电：开关柜内部可能存在灰尘、污垢等污染物，这些污染物在绝缘表面形成导电通路，从而引发放电现象。
4. 设备故障：35kV开关柜内部的设备在长期运行中可能出现故障，如接触不良、松动等，这些故障会增加放电的风险。
220kV某站10kV开关柜局部放电测试异常及处理
220kV某站10kV开关柜局部放电测试异常及处理一、缺陷情况2019年8月27日，检修人员在对220kV某站10kV高压室开关柜进行局放测试，发现镇府线F05柜局放值超标，特高频波形图显示有明显的放电簇组，柜前中位置最高，为44dB，超声模式无异常，结合波形图分析该柜存在气隙放电，8月28日进行复测，镇府线F05柜局放值依然超标，局放值44dB，旁边的马安线F03柜，北永线F07柜局放值都有增大，最高的达到29dB。
二、缺陷定位检修人员对开关柜局部放电位置进行精确定位，测试结果如下：2.1、信号特征分析图1 10ms示波器图谱分析：如图1所示，图谱中可知工频周期（20ms）出现单簇脉冲信号，信号有大有小，部分脉冲信号幅值较高，判断存在绝缘放电。
最大峰值为1.050V。
2.2、信号来源查找图2 UHF传感器布置图/示波器波形图谱分析：现场共布置3个特高频传感器，布点位置如图2所示，绿、黄、红传感器分别放置于10kV马安线F03开关柜、10kV镇府线F05开关柜、10kV北永线F07开关柜柜后上部观察窗。
由示波器图谱可知，黄色传感器信号始终超前于绿色、黄色传感器，判断信号来源于10kV镇府线F05开关柜。
5.3、横向定位图3 UHF传感器布置图/示波器波形图谱分析：如图3所示，红色、黄色传感器放置于10kV镇府线F05开关柜柜后上部左右缝隙处，红色传感器信号始终超前于黄色传感器信号，判断局放源位于靠近红色传感器处，如图3所示的红色标识。
5.4、高度定位图4 UHF传感器布置图/示波器波形图分析：由图4可知，红色传感器和黄色通道信号起始沿基本重合，判断局放源位于红色、黄色传感器的中垂面上，如图4所示的红色标识。
综合分析：经过定位分析局放源位于10kV镇府线F05开关柜上部母线仓区域，如下图5红圈标识区域所示。
由于检测到异常特高频信号及超声信号，特高频信号最大幅值61dB，具有绝缘放电特征;并于柜后上部检测到异常超声波信号，最大幅值23dB，判断为沿面放电，因此建议检修处理，避免潜在事故发生。
浅谈35kV开关柜内部放电的原因分析及处理
浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜是电力系统中常用的配电设备，但由于一些原因，它们在使用过程中可能会出现内部放电现象。
本文旨在探讨35kV开关柜内部放电的原因分析及处理方法。
1. 绝缘材料老化
由于长期使用，开关柜绝缘材料可能会出现老化现象，从而导致电气绝缘性能下降，
造成内部放电。
2. 设备运行环境问题
35kV开关柜的运行环境比较恶劣，尘埃、湿度等因素可能导致电气设备绝缘性能下降，造成内部放电。
3. 设备安装、维修质量问题
如果开关柜在安装、维修过程中出现了质量问题，例如电缆接头安装不紧、螺丝松动等，都可能导致35kV开关柜内部放电。
1. 检测开关柜的运行环境
对于有比较明显的湿度、尘埃等问题的场所，可以适当进行加湿、除尘等工作，保证
开关柜的运行环境较为清洁、干燥。
2. 定期检查绝缘材料
开关柜绝缘材料老化是造成内部放电的主要原因之一，可以通过定期检查绝缘材料状态、使用寿命等方面进行处理，确保绝缘材料的正常使用。
开关柜的安装、维修质量直接关系到内部放电的发生。
因此，在安装、维修过程中应
该注重每个细节，确保每个环节的质量可靠。
总结
35kV开关柜内部放电的发生和处理是保证电力系统安全、稳定运行的重要方面。
通过定期检查、加强设备管理等实际措施，可以有效避免或处理35kV开关柜内部放电问题，保证电力系统长期稳定运行。

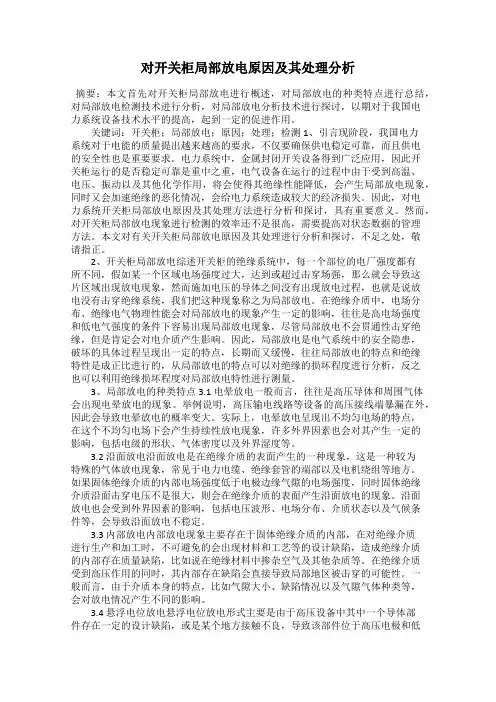

对开关柜局部放电原因及其处理分析
对开关柜局部放电原因及其处理分析摘要：本文首先对开关柜局部放电进行概述，对局部放电的种类特点进行总结，对局部放电检测技术进行分析，对局部放电分析技术进行探讨，以期对于我国电力系统设备技术水平的提高，起到一定的促进作用。
关键词：开关柜；局部放电；原因；处理；检测1、引言现阶段，我国电力系统对于电能的质量提出越来越高的要求，不仅要确保供电稳定可靠，而且供电的安全性也是重要要求。
电力系统中，金属封闭开关设备得到广泛应用，因此开关柜运行的是否稳定可靠是重中之重，电气设备在运行的过程中由于受到高温、电压、振动以及其他化学作用，将会使得其绝缘性能降低，会产生局部放电现象，同时又会加速绝缘的恶化情况，会给电力系统造成较大的经济损失。
因此，对电力系统开关柜局部放电原因及其处理方法进行分析和探讨，具有重要意义。
然而，对开关柜局部放电现象进行检测的效率还不是很高，需要提高对状态数据的管理方法。
本文对有关开关柜局部放电原因及其处理进行分析和探讨，不足之处，敬请指正。
2、开关柜局部放电综述开关柜的绝缘系统中，每一个部位的电厂强度都有所不同，假如某一个区域电场强度过大，达到或超过击穿场强，那么就会导致这片区域出现放电现象，然而施加电压的导体之间没有出现放电过程，也就是说放电没有击穿绝缘系统，我们把这种现象称之为局部放电。
在绝缘介质中，电场分布、绝缘电气物理性能会对局部放电的现象产生一定的影响，往往是高电场强度和低电气强度的条件下容易出现局部放电现象，尽管局部放电不会贯通性击穿绝缘，但是肯定会对电介质产生影响。
因此，局部放电是电气系统中的安全隐患，破坏的具体过程呈现出一定的特点，长期而又缓慢，往往局部放电的特点和绝缘特性是成正比进行的，从局部放电的特点可以对绝缘的损坏程度进行分析，反之也可以利用绝缘损坏程度对局部放电特性进行测量。
3、局部放电的种类特点3.1 电晕放电一般而言，往往是高压导体和周围气体会出现电晕放电的现象。
浅谈35kV开关柜内部放电的原因分析及处理
浅谈35kV开关柜内部放电的原因分析及处理
35kV开关柜是配电系统中重要的设备之一，其安全运行对于保障电网的正常运行具有重大的意义。
然而，在日常使用过程中，由于种种原因，35kV开关柜内部可能会出现放电现象。
本文将结合实际情况，对35kV开关柜内部放电的原因进行分析，并提出相应的处理方法。
1. 温度过高
35kV开关柜在运行过程中，由于长时间的运行会导致温度升高，超过设备允许的温度范围，从而导致绝缘介质吸收湿气、变质，使放电电场耗损增大，同时电场会越来越不均匀，从而引起内部放电。
2. 介质老化
35kV开关柜运行过程中，绝缘材料、橡胶材料、电缆等均会因为长期使用而老化，导致介质强度下降，电场分布不均匀、电压分布不一致，引发电弧、内部放电等多种故障。
3. 电场分布不均匀
在35kV开关柜安装通风设备，加强通风管线，将热量散发出去，可以有效降低开关柜内的温度，提高运行安全性。
2. 更换老化零部件
对于老化零部件、失效的电器元件及时更换，以确保设备的安全性和可靠性。
35kV开关柜内电场分布不均匀是导致内部放电的重要原因之一。
通过对设备进行电场分布分析，重新设计电场结构，优化电位分布，可以有效避免因电场分布不均而引起的局部放电，从而提高设备的可靠性和安全性。
总之，35kV开关柜内部放电的原因有很多，其中的处理方法也是多种多样的。
我们应该积极探索解决问题的方法，不断提高技能水平，以确保设备可靠、安全地运行。
开关柜局部放电原因分析与处理
摘要：开关柜运行过程中，绝缘材料会受到高温、高压、油污、化学物质、振动等各方面的作用，绝缘性能不断恶化，加快了局部放电的速度，反过来局部放电又对绝缘的恶化起到推动作用。
因此检测开关柜的局部放电可以有效预防故障。
本文就针对该问题展开讨论，首先阐述局部放电的相关概念，总结局部放电的种类与特点，并分析局部放电的检测手段与分析技术。
在开关柜绝缘系统中，各部位的电场强度存在差异，某个区域的电场强度一旦达到其击穿场强时，该区域就会出现放电现象，不过施加电压的两个导体之间并未贯穿整个放电过程，即放电未击穿绝缘系统，这种现象即为局部放电。
绝缘介质中电场分布、绝缘的电气物理性能等决定了发生局部放电的条件，一般情况下高电场强度、低电气强度的条件下容易出现局部放电。
虽然局部放电通常不会贯通性的击穿绝缘，但是却可能局部损坏电介质，如果长期存在局部放电的现象，则基于特定的条件下会降低绝缘介质的电气强度。
由此可见，局部放电属于电气设备中的隐患，其破坏过程体现出缓慢性、长期性的特点。
通常局部放电的特性可以较好的印证绝缘缺陷，可以通过局部放电的特性来分析绝缘的局部损坏程度。
很大程度上对各种局部放电特性进行综合测量，可以对产品的绝缘水平进行客观的评价。
2局部放电的种类特点2.1电晕放电通常在气体包围的高压导体周围会出现电晕放电，比如高压输电线路或者高压变压器等，这些高压电气设备的高压接线端子暴露在空气中，因此发生电晕放电的机率相对较大。
电晕放电体现出的是典型的、极不均匀电场的特征，也是极不均匀电场下特有的自持放电形式。
很多外界因素均会对电晕起始电压产生影响，比如电极的形状、外加电压、气体密度、极间距离以及空的湿度与流动速度等等。
2.2沿面放电通常在绝缘介质表面会出现沿面放电的现象。
这种局部放电的形式属于特殊的气体放电现象，电力电缆、电机绕组、绝缘套管的端部等位置比较常见沿面放电。
一旦介质内部电场的强度低于电极边缘气隙的电场强度，而且介质沿面击穿电压相对较低，沿面放电就会发生在绝缘介质的表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：开关柜运行过程中，绝缘材料会受到高温、高压、油污、化学物质、振动等各方面的作用，绝缘性能不断恶化，加快了局部放电的速度，反过来局部放电又对绝缘的恶化起到推动作用。
因此检测开关柜的局部放电可以有效预防故障。
本文就针对该问题展开讨论，首先阐述局部放电的相关概念，总结局部放电的种类与特点，并分析局部放电的检测手段与分析技术。
在开关柜绝缘系统中，各部位的电场强度存在差异，某个区域的电场强度一旦达到其击穿场强时，该区域就会出现放电现象，不过施加电压的两个导体之间并未贯穿整个放电过程，即放电未击穿绝缘系统，这种现象即为局部放电。
绝缘介质中电场分布、绝缘的电气物理性能等决定了发生局部放电的条件，一般情况下高电场强度、低电气强度的条件下容易出现局部放电。
虽然局部放电通常不会贯通性的击穿绝缘，但是却可能局部损坏电介质，如果长期存在局部放电的现象，则基于特定的条件下会降低绝缘介质的电气强度。
由此可见，局部放电属于电气设备中的隐患，其破坏过程体现出缓慢性、长期性的特点。
通常局部放电的特性可以较好的印证绝缘缺陷，可以通过局部放电的特性来分析绝缘的局部损坏程度。
很大程度上对各种局部放电特性进行综合测量，可以对产品的绝缘水平进行客观的评价。
2局部放电的种类特点
2.1电晕放电
通常在气体包围的高压导体周围会出现电晕放电，比如高压输电线路或者高压变压器等，这些高压电气设备的高压接线端子暴露在空气中，因此发生电晕放电的机率相对较大。
电晕放电体现出的是典型的、极不均匀电场的特征，也是极不均匀电场下特有的自持放电
形式。
很多外界因素均会对电晕起始电压产生影响，比如电极的形状、外加电压、气体密度、极间距离以及空的湿度与流动速度等等。
2.2沿面放电
通常在绝缘介质表面会出现沿面放电的现象。
这种局部放电的形式属于特殊的气体放电现象，电力电缆、电机绕组、绝缘套管的端部等位置比较常见沿面放电。
一旦介质内部电场的强度低于电极边缘气隙的电场强度，而且介质沿面击穿电压相对较低，沿面放电就会发生在绝缘介质的表面。
通常电压波形、电场的分布、空气质量、介质的表面状态、气候条件等均会对沿面放电电压产生影响，所以沿面放电体现出不稳定的特点。
2-3内部放电
固体绝缘介质内部比较常见内部放电。
在生产加工绝缘介质时难免存在材料与工艺缺陷的问题，导致绝缘介质内部出现内部缺陷，比如掺人少量的空气或者杂质等。
一旦绝缘受到高压作用，内部缺陷就有发生局部击穿或者重复性击穿的可能。
通常介质自身的特性、气隙大小、缺陷的位置与形状、气隙气体的种类等会对内部放电的发生条件产生影响。
2.4悬浮电位放电
这种局部放电的形式是指高压设备中某个导体部件存在结构设计缺陷，或者其它原因导致接触不良断开，最终造成该部件位于高压电极与低压电极之间并根据其位置的阻抗比获得分压发生放电，针对该导体部件上对地电位称其为悬浮电位。
导体具有悬浮电位时，通常其附近的场强会比较集中，而且会破坏四周绝缘介质的形成。
一般在电气设备内高电位的金属部件或者处于地电位的金属部件上容易发生悬浮电位放电。
3开关柜局部放电检测方法
针对开关柜而言，其局部放电检测方法包括以下几种：
3.1地电波检测
在高压开关柜绝缘层中发生局部放电时会产生电磁波，而开关柜的金属外壳会将这种电磁波屏蔽掉一大部分，不过仍有小部分会通过金属壳体的接缝或者气体绝缘开关衬垫传播出去，而且还会产生一个地电波通过设备金属壳体外表面传向地下。
地电波的范围通常在几毫伏直至几伏中间，而且上升时间内有几个纳秒。
可以将探头设置于工作状态中的开关柜的外表面，对局部放电活动进行检测。
3.2超声波检测
其实超声波检测属于机械振动波的一种，基于能量的角度而言，局部放电的过程即为能量瞬时爆发的过程，电能通过声能、光能、热能以及电磁能的形式释放出去，电气击穿发生在空气间隙，瞬间就可以完成放电，此时电能也会在一瞬间转化为热能，放电中心的气体受到热能的作用会发生膨胀，通过声波向外传播，传播区域内气体被加热后形成一个等温区，其温度超出环境温度;等到这些气体冷却后开始收缩，则会产生后续波，后续波的频率以及强度均比较低，包含各种频率分量，有很宽的频带，超声波的频率大于20kHz。
因为局部放电的区域相对较小，所以局放声源即为点声源。
3-3超高频检测法
时间变化过程中，局部放电所产生的电磁振动会产生电磁波，在固气与气体介质中，局部放电脉冲会发生非常丰富的电磁波超高频分量，最高可达数GHz。
实际应用过程中，局放信号的检测可以利用两个探头来进行，将探头检测到信号的时间顺序作为判断依据，放电源的距离较近，就会被先检测到;探头位置不断变化，可以将放电源的大致位置逐步判断出来。
或者通过多个探头，将探头检测局放信号的时间差列方程组，可以求出放电源的三维空间坐标，最终确定放电源。
该方法的灵敏度相对较高，且具备较强的抗干扰能力，而且开关柜上通常有接缝或者小玻璃窗，可以不用考虑该方法在完全密封条件下很难检测的要求。
3.4综合检测技术
其实无论哪种检测方法均有一定的局限性，无法将开关柜的运行状态客观、全面、真实的反映出来，还会出现误判的可能。
由于放电类型能量的释放形式不同、各种检测方法的实用性与灵敏度也存在差异，所以在对开关柜局部放电检测过程中，要将上述检测手段综合应用，以地电波检测为主、超声波检测及超高频检测为辅来进行。
4局部放电分析技术
具体而言，常用的局部放电分析技术包括以下几种：第一，横向分析法，即对同个开关室中开关柜的检测结果做出横向比较，如果其中一个开关柜的检测结果大于现场背景值以及其它开关柜的测试结果，则可以确定该设备可能存在缺陷;第二，趋势分析法，分析同一个开关柜在不同时间的检测结果，进行纵向比较判断开关柜的运行趋势。
根据特定的周期检测开关室中的开关柜，保留每次的检测结果，后续就可以根据检测结果对设备局部放电状态变化的趋势进行分析;第三，阈值比较，即提供判断阈值，将其与开关柜的检测结果做出比较，分析结果判断开关柜的运行状态。
可以根据以下根据做出判断：开关室内背景值与测试值都在20dB以下时，开关设备正常，下月再次进行巡检;开关室内背景值在20dB以下，而某些开关柜的测试值在20～30dB，对该开关柜加强关注，缩
短检测周期，观察检测幅值的变化趋势;;如果开关室内背景值在20dB以下，而某些开关柜的测试值大于30dB，该开关柜有局部放电现象，应使用定位技术对放电点进行定位。
总之，局部放电体现出一定的复杂性，通常在绝缘内部击穿场强相对较低的部位容易发生局部放电，而且绝缘介质内部的电场分布、绝缘的电气性能均对发生局部放电的条件起着决定性作用。
而在实际检测过程中，要选择合理、适用的检测方法与分析方法，及时排除故障，保证开关柜处于良好的运行状态。
参考文献
[1]刘新宇，王衡.一起应用超声法检测高压开关柜局部放电的案例分析[J].新疆电力技术，201 1(3).
[2]关永刚，钱家骊.射频法在高压开关柜局放监测中的应用研究叨.高压电器2010(5).
[3]裴斌斌，张丽.基于超声的局放检测系统.检测技术，2009(11).
[4]孙西方，泰永，梁英.基于电磁波检测的局部放电在线监测技术探讨.太原大学学报，2010(I 1).。
