矿井提升机概述
矿井提升机的组成、分类与操作
矿井提升机的组成、分类与操作1. 简介矿井提升机是矿井中最重要的设备之一，用于将矿石、人员和设备从深处提升到地面。
它通常由多部分组成，并且具有不同的分类和操作方法。
本文将介绍矿井提升机的组成、分类和操作。
2. 组成矿井提升机由以下几个主要部分组成：2.1 提升机井提升机井是提升机系统的核心部分，通常由混凝土或钢筋混凝土构成。
它包括提升井壁、井衬、井架、井壁管道和井筒等组件。
2.2 提升机轿厢提升机轿厢是运送矿石、人员和设备的装置，通常是一个加固的金属箱体，可以在垂直方向上提升和下降。
它包括轿厢门、轿厢壁、底板和轿厢屋顶等组件。
2.3 提升机导轨和导轨架提升机导轨和导轨架用于支撑和导向提升机轿厢的运动。
导轨通常由钢材制成，固定在提升井壁上，并与轿厢壁上的导轨齿条相配合。
2.4 提升机传动装置提升机传动装置用于提供动力和驱动提升机轿厢上升和下降。
它通常由电动机、减速器、传动链条或绳索等组件组成。
2.5 提升机安全装置提升机安全装置用于保护人员和设备的安全。
常见的安全装置包括限速器、缓冲装置、安全门和紧急停车装置等。
3. 分类根据不同的工作原理、结构和应用场景，矿井提升机可以分为多种不同的分类。
以下是常见的几种分类：3.1 依据工作原理分类•钢丝绳提升机: 使用钢丝绳作为牵引介质，通过电动机传动提升机轿厢上下运动。
•液压提升机: 使用液压系统作为动力源，通过液压缸驱动提升机轿厢上下运动。
•电梯式提升机: 类似于建筑物中的电梯，通过电动机驱动提升机轿厢上下运动。
3.2 依据结构分类•单绞式提升机: 轿厢和对重分开悬吊在同一根钢丝绳上。
•双绞式提升机: 轿厢和对重分别悬吊在两根相互缠绕的钢丝绳上。
3.3 依据应用场景分类•立井提升机: 安装在立井中，用于提升地下矿石、人员和设备。
•斜井提升机: 安装在斜井或倾斜井中，用于提升地下矿石或人员。
•立轴提升机: 安装在竖井中，用于提升宽阔的物料，如煤炭、矿石等。

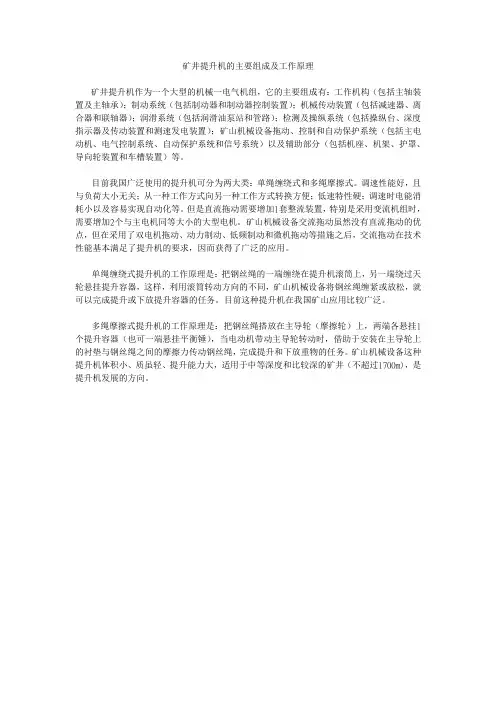

矿井提升机的主要组成及工作原理
矿井提升机的主要组成及工作原理
矿井提升机作为一个大型的机械一电气机组，它的主要组成有：工作机构（包括主轴装置及主轴承）；制动系统（包括制动器和制动器控制装置）；机械传动装置（包括减速器、离合器和联轴器）；润滑系统（包括润滑油泵站和管路）；检测及操纵系统（包括操纵台、深度指示器及传动装置和测速发电装置）；矿山机械设备拖动、控制和自动保护系统（包括主电动机、电气控制系统、自动保护系统和信号系统）以及辅助部分（包括机座、机架、护罩、导向轮装置和车槽装置）等。
目前我国广泛使用的提升机可分为两大类：单绳缠绕式和多绳摩擦式。
调速性能好，且与负荷大小无关；从一种工作方式向另一种工作方式转换方便；低速特性硬；调速时电能消耗小以及容易实现自动化等。
但是直流拖动需要增加1套整流装置，特别是采用变流机组时，需要增加2个与主电机同等大小的大型电机。
矿山机械设备交流拖动虽然没有直流拖动的优点，但在采用了双电机拖动、动力制动、低频制动和微机拖动等措施之后，交流拖动在技术性能基本满足了提升机的要求，因而获得了广泛的应用。
单绳缠绕式提升机的工作原理是：把钢丝绳的一端缠绕在提升机滚筒上，另一端绕过天轮悬挂提升容器，这样，利用滚筒转动方向的不同，矿山机械设备将钢丝绳缠紧或放松，就可以完成提升或下放提升容器的任务。
目前这种提升机在我国矿山应用比较广泛。
多绳摩擦式提升机的工作原理是：把钢丝绳搭放在主导轮（摩擦轮）上，两端各悬挂1个提升容器（也可一端悬挂平衡锤），当电动机带动主导轮转动时，借助于安装在主导轮上的衬垫与钢丝绳之间的摩擦力传动钢丝绳，完成提升和下放重物的任务。
矿山机械设备这种提升机体积小、质虽轻、提升能力大，适用于中等深度和比较深的矿井（不超过1700m)，是提升机发展的方向。
矿井提升机系统介绍
❖
第三十二页, 共52页。
五、制动系统
❖ 井口一级安全制动: 当发生故障的地点距离停车点非常近即井 口时，制动系统应立即投入一级紧急制动，盘形制动器的全部油 压值迅速回到零，使提升系统处于全制动状态，确保提升机能可 靠地制动，避免发生过卷或者过放事故。 ❖ 井中二级安全制动: 当电液比例溢流阀出现故障，不能正常工 作，或出现其他不可控事故导致恒减速制动失效时，需要立即投 入二级制动。盘形制动器的油压迅速降到预先调定的某一值，经 延时后，盘形制动器的全部油压值迅速回到零，使提升系统处于 全制动状态。
第十八页, 共52页。
第十九页, 共52页。
5 提升速度要求
❖ 立井中用罐笼升降人员时的加速度和减速度, 都不 得超过0.75m/s2, 其最大速度不得超过 所求v得 的0.5数值H, 且最大不得超过12m/s。
❖ 斜井提升容器升降人员或者物料时的速度, 都不得 超过5m/s, 并不得超过人车设计的最大允许速度。 升降人员时的加速度和减速度不得超过0.5m/s2。
第十四页, 共52页。
第十五页, 共52页。
3 多绳摩擦式提升机与单绳缠绕式提升机对比
❖ 优点 ❖ 1）摩擦式提升机一般采用多根钢丝绳。在相同条件下, 每根钢丝 绳直径较细, 摩擦轮直径也相应较小, 宽度也较窄, 整个提升机尺寸 减小, 质量减轻。 ❖ 2）由于摩擦轮直径小, 在相同提升速度时, 可以使用较高转速的 电机和较轻的减速器。 ❖ 3）多根钢丝绳同时提升, 安全性能好。 ❖ 4）偶数根钢丝绳, 钢丝绳捻向是左右各半, 消除了提升容器在提 升过程中的转动, 减轻了容器罐耳对罐道的摩擦。
矿井提升机系统介绍
第一页，共5Leabharlann 页。主要内容一． 矿井提升机的定义及基本任务
矿井提升机的现状和发展
矿井提升机的现状及发展矿井提升机是煤矿、有色金属矿中的重要运输设备，是“四大运转设备”之一。
矿井提升系统具有环节多、控制复杂、运行速度快、惯性质量大、运行特性复杂的特点，且工作状况经常交替转换。
虽然矿井提升系统本身有一些安全保护措施，但是由于现场使用环境条件恶劣，造成了各种机械零件和电气元件的功能失效，以及操作者的人为过失和对行程监测研究的局限性，使得现有保护未能达到预期的效果，致使提升系统的事故至今仍未能消除。
一旦提升机的行程失去控制，没有按照给定速度曲线运行，就会发生提升机超速、过卷事故，造成楔形罐道、箕斗的损坏，影响矿井正常生产，甚至造成重大人员伤亡，给煤矿生产带来极大的经济损失。
提升机电气控制系统在很大程度上决定了提升机能否实现平稳、安全、可靠地起制动运行，避免了严重的机械磨损，防止较大的机械冲击，减少机械部分维修的工作量，延长提升机械的使用寿命。
所以，提升机电气控制系统的研究一直是社会各届人士共同关注的一个重大课题。
随着矿井提升系统自动化，改善提升机的性能，以及提高提升设备的提升能力等的要求，对电气传动方式提出了更高的要求。
对矿井提升机电气传动系统的要求是：有良好的调速性能，调速精度高，四象限运行，能快速进行正、反转运行，动态响应速度快，有准确的制动和定位功能，可靠性要求高等。
而随着科学技术的进步和矿井生产现代化要求的不断提高，人们对提升机工作特性的认识进一步深化，提升设备及拖动控制系统也逐步趋于完善，各种新技术、新工艺逐步应用于矿井提升设备中。
特别是模拟技术、微电子技术、微电脑技术在提升机控制中的应用已成为必然的发展方向。
目前国内提升机电气传动系统现状：对于大型矿井提升机，主要采用晶闸管变流器—直流电动机传动控制系统和同步电动机矢量控制交一交变频传动控制系统。
这两种系统大都采用数字控制方式实现控制系统的高自动化运行，效率高，有准确的制动和定位功能，运行可靠性高，但造价昂贵，中小矿井难以承受。
矿井提升机和矿用提升绞车 安全要求
矿井提升机和矿用提升绞车安全要求1. 引言矿井提升机和矿用提升绞车是矿山生产中关键的设备，用于提升和运输矿石、煤炭等物料。
由于其特殊的工作环境和高风险性，安全要求十分重要。
本文将全面详细、完整且深入地介绍矿井提升机和矿用提升绞车的安全要求。
2. 设备概述2.1 矿井提升机矿井提升机是一种用于在矿井中提升和下放人员、物料的设备。
它由提升机架、提升机槽、提升机壳体、提升机门、提升机钢丝绳等组成。
2.2 矿用提升绞车矿用提升绞车是一种用于在矿井中提升和下放物料的设备。
它由绞车架、绞车鼓、绞车电机、绞车制动器等组成。
3. 安全要求3.1 设备设计和制造•设备应符合国家标准和行业标准的要求，具有合理的结构和可靠的性能。
•设备应采用防爆结构，能够在矿井中安全运行。
•设备应具备防止断丝和断绳的保护装置，以确保人员和物料的安全。
3.2 安全保护装置•设备应配备紧急停止装置，以便在发生紧急情况时能够迅速停止设备运行。
•设备应配备超速保护装置，能够监测提升速度，一旦超过设定值就能自动停止设备运行。
•设备应配备限位开关，能够监测提升高度，一旦超过设定值就能自动停止设备运行。
3.3 安全操作规程•操作人员应经过专门的培训，掌握设备的操作技能和安全知识。
•操作人员应按照操作规程进行操作，严禁违规操作和超载操作。
•操作人员应定期检查设备的运行状况，及时发现并排除故障。
3.4 定期维护和检修•设备应定期进行维护和检修，确保设备的正常运行和安全性能。
•维护和检修工作应由专业的技术人员进行，按照规定的程序和标准进行操作。
•维护和检修记录应及时记录并保存，以备查阅和分析。
3.5 安全监测和报警系统•设备应配备安全监测和报警系统，能够监测设备的运行状态和工作环境。
•监测系统应能够实时监测设备的温度、振动、电流等参数，并及时报警。
•报警系统应具备声光报警和远程报警功能，能够及时提醒操作人员和相关人员。
4. 总结矿井提升机和矿用提升绞车是矿山生产中不可或缺的设备，为了确保人员和物料的安全，有必要制定严格的安全要求。
矿井提升机的组成
矿井提升机的组成
矿井提升机是在矿井内用于垂直运输人员、设备和矿石等物料的设备。
它通常由以下几个主要组成部分构成：
1.提升装置：提升装置是矿井提升机的核心组成部分，用于
提升和降低载荷。
它包括提升机轮、卷筒、电机、齿轮传动装置或液压装置等。
提升装置的设计和配置取决于具体的矿井要求和运输能力。
2.提升钢丝绳或钢索：矿井提升机通常使用高强度的钢丝绳
或钢索作为提升装置的牵引元素。
这些绳索通过提升机的卷筒和轮组来驱动提升过程。
钢丝绳或钢索需要具备足够的强度和耐磨性，以承受重载和持久使用。
3.导轨系统：矿井提升机通常在矿井中沿着导轨运行。
导轨
系统包括水平导轨和垂直导轨，用于提供提升机的运行轨道和引导。
导轨系统的设计和布置可以根据具体的矿井结构和地质条件进行调整。
4.安全设备：矿井提升机需要配备多种安全设备以确保人员
和设备的安全。
这些设备包括过载保护装置、速度监测装置、紧急制动装置、防坠装置等，以应对意外情况和紧急情况。
5.控制系统：提升机的控制系统用于控制提升装置的操作和
运行。
它通常包括控制面板、电气控制箱、传感器、开关等。
控制系统允许操作员控制提升机的启停、速度调节、
运行方向等参数，以满足运输需求和安全要求。
除了上述主要组成部分外，矿井提升机还可能包括限速器、张紧装置、润滑系统、防尘装置等其他辅助设备和保护装置，以确保提升机的正常运行和安全性能。
各个组成部分的设计和配置会根据具体的矿井要求和提升机的规格进行调整。
矿井提升机概述
矿井提升机概述引言矿井提升机是一种用于矿井中运输物品和人员的重要设备。
它通过提升机笼和对重的方式，将物品和人员从井下运输到地面，或者从地面运输到井下。
矿井提升机在矿业生产中起着至关重要的作用，因为它能够有效地提高物资和人员的运输效率，同时保障矿工的安全。
组成部分矿井提升机主要由以下几个组成部分构成：提升机笼提升机笼是矿井提升机的核心部件之一。
它通常由钢制而成，具有足够的强度和承载能力。
提升机笼设有门，用于乘坐人员和装载物资。
在运输过程中，提升机笼沿着井道上下运动，起到运输物品和人员的作用。
对重对重是矿井提升机的重要组成部分之一，它具有足够的质量和惯性，能够平衡提升机笼的重量。
对重通常由钢铁或混凝土材料制成，并且设有导向装置，确保对重的运动轨迹与提升机笼保持同步。
驱动装置驱动装置是矿井提升机的动力部分，它通过电动机或其他动力源驱动提升机笼和对重的运动。
驱动装置通常与电气控制系统配合使用，能够实现提升机的自动化操作。
导轨和导轨架导轨和导轨架是矿井提升机的支撑和导向装置，它们位于井道内，并负责支撑和引导提升机笼和对重的运动。
导轨通常由钢材制成，具有足够的强度和刚度。
工作原理矿井提升机的工作原理主要包括以下几个步骤：1.将物品或人员装入提升机笼；2.启动驱动装置，使提升机笼沿着导轨上升或下降；3.同时，对重也会相应地上升或下降，以平衡提升机笼的重量；4.当提升机笼到达目标地点时，停止驱动装置，并卸载物品或人员。
矿井提升机的工作过程中，需要确保对重的位置能够与提升机笼保持同步，以避免不稳定运行或意外发生。
安全性能矿井提升机在矿山生产中承担着重要的任务，因此其安全性能至关重要。
以下是矿井提升机的一些安全措施：1.安全门：提升机笼上设有安全门，防止人员跌落或物品滑落；2.安全制动器：提升机设有安全制动器，能够在发生紧急情况时迅速停止提升机的运动；3.紧急停车装置：提升机设有紧急停车装置，可在紧急情况下迅速停止提升机；4.故障自诊断：矿井提升机通常配备故障自诊断系统，能够及时检测和报告故障信息，以便维修和调试。
矿井提升设备培训课件(121页)
4）罐耳
《煤矿安全规程》对提升容器的罐耳在安装时与罐道之间所留间隙作出以 下规定：
①使用滑动罐耳的刚性罐道每侧不得超过5mm，使用滚轮罐耳的组合钢罐道的滑动
①罐笼到位并发出停车信号后安全门才能打开； ②安全门未关闭，发不出停车信号；安全门关闭后，才能发出开车信 号；发出开车信号后，安全门打不开。 常用的安全门有：手动的、风动的和液动的三种。
3.推车装置（了解内容）
推车装置是用来将矿车推入罐内，将罐内的矿车顶出罐笼的一种专用设备。 目前使用最普遍的有钢丝绳和链条推车机两种，其动力有电动、风动和液 动三种
第三节 井架与天轮
第四节 提升钢丝绳
一、提升钢丝绳概述
矿用钢丝绳
二、钢丝绳结构
矿用提升钢丝绳都是丝 股 绳结构。 股芯可以有不同断面形状的钢丝组成。 绳芯有金属绳芯和纤维绳芯两种。
绳芯的作用： ①支持绳股，减少钢丝的挤压 和变形，降低绳股间钢丝的接 触应力。 ②由于绳芯富于弹性，在钢丝 绳弯曲时，允许绳股间和钢丝 间有相对移动，以缓和弯曲应 力，因而使钢丝绳富有弹性。 ③贮存润滑油，预防钢丝绳内 部钢丝锈蚀并减少钢丝间摩擦。
扁钢丝绳
四、钢丝绳选择
①在井筒淋水大，淋水酸碱度高，以及在回风井中，由于腐蚀严重，应 选镀锌钢丝绳。 ②在磨损严重的条件下使用的钢丝绳，如斜井提升等，应选用外层钢丝 较粗的三角形绳股钢丝绳。 ③当弯曲疲劳为主要损坏原因时，应选用线接触式顺捻绳和三角股绳。 ④提升钢丝绳捻向的选择：多绳摩擦轮提升机采用左右捻各半；单绳缠 绕式提升机的钢丝绳捻向与绳在卷筒上缠绕时的螺旋线方向应一致。 ⑤罐道绳最好用表面光滑、耐磨的密封钢丝绳；尾绳最好用不旋转钢丝 绳或扁钢丝绳。 ⑥用于温度高或有明火的地方，如矸石山等， 应选用金属绳芯钢丝绳。
矿井提升设备
矿井提升设备矿井提升设备概述矿井提升设备是沿井筒提升煤炭、矸石．升降人员和设备，下放材料的大型机械设备。
它是矿山井下生产系统和地面工业广场相联接的枢纽，是矿山运输的咽喉。
因此，矿井提升设备在矿山生产的全过程中占有极其重要的地位。
随着科学技术的发展及生产的机械化和集中化，目前，世界上经济比较发达的一些国家．提升机的运行速度已达20～25m／s，一次提升量达到50t，电动机容量巳超过10000kw，其安全可靠性尤为突出。
在矿井生产过程中，如果提升设备出了故障，必然会造成停产。
轻者，影响煤炭产量；重者，则会危及人身安全。
此外，矿井提升设备是一大型的综合机械-电气设备，其成本和耗电量比较高，所以，在新矿井的设计和老矿井的改建设计中，确定合理的提升系统时，必须经过多方面的技术经济比较，结合矿井的具体条件，保证提升设备在选型和运转两个方面都是合理的，即要求矿井提升设备具有经济性。
矿井提升设备的主要组成部分是：提升容器、提升钢丝绳、提升机(包括拖动控制系统)、井架(或井塔)、天轮及装卸载设备等。
由于井筒条件(竖井或斜井)及选用的提升容器和提升机类型的不同，可组成各有特点的矿井提升系统。
较常见的提升系统有：(1)竖井单绳缠绕式箕斗提升系统；(2)竖井单绳缠绕式罐笼提升系统；(3)竖井多绳摩擦式箕斗提升系统；(4)竖井多绳摩擦式罐笼提升系统；(5)斜井箕斗提升系统；(6)斜井串车提升系统。
图0-1所示是单绳缠绕式箕斗提升系统示意图。
处在井底车场的重矿车，由推车机推人翻车机8(也称翻笼)，把矿车内煤炭卸入井底煤仓，再经装载设备11把煤炭装入主井底的箕斗内。
与此同时，已提至井口卸载位置的重箕斗，通过井架上的卸载曲轨的作用，箕斗底部的闸门开启，把煤炭卸人地面煤仓6。
处在井上、井下的两箕斗分别通过接装置与两根提升钢丝绳7相连接，两根提升钢丝绳7的另一端则绕过安装在井架3上的天轮2，以相反的方向固接在提升机卷筒l上。
启动提升机，一根钢丝绳向卷筒上缠绕，使井底重箕斗向上运动；与此同时，另一根钢丝绳自卷筒上松放，使井口轻箕斗向下运动，从而完成了提升煤炭的任务。
矿井提升机的结构组成
矿井提升机的结构组成矿井提升机是矿井中必不可少的设备之一，它承载着将矿石、矿工和设备从井下运送至地面的重要任务。
矿井提升机的结构组成涵盖了多个部件，每个部件都发挥着关键的作用，确保提升机的正常运行和安全性。
本文将对矿井提升机的结构组成进行详细介绍，探讨每个部件的功能和重要性，以及它们之间的相互作用。
首先，矿井提升机的主体部件是提升机井架。
提升机井架是支撑整个提升机结构的主要承重构件，通常由钢铁等材料制成，具有足够的强度和稳定性以承受重大荷载。
井架通常由立柱、横梁和支撑构件组成，不同形式和结构的井架适用于不同类型和规模的矿井提升机。
井架的稳定性和结构强度直接影响到提升机的运行安全和可靠性，因此在设计和制造过程中需要进行严格的计算和测试。
其次，矿井提升机的卷扬装置是提升机运行的关键部件之一。
卷扬装置通常包括卷扬机、钢丝绳和卷筒等部件，用于升降提升机的升降笼或提升货物。
卷扬机是提升机的动力来源，通常由电动机、减速器和刹车等组成。
钢丝绳是连接卷扬机和升降笼的重要部件，其负责传递动力和承载重量。
卷筒则用于卷绕和放出钢丝绳，保证升降笼的平稳运行。
卷扬装置的设计和制造需要考虑到行程、速度、载荷和安全性等因素，以确保提升机运行平稳和可靠。
此外，矿井提升机的安全装置是保证提升机安全运行的重要保障。
安全装置通常包括限速器、断绳器、超程保护器和制动器等部件，用于监测和控制提升机的运行状态，一旦发生异常情况即可及时采取措施。
限速器能够监测提升机的运行速度，确保不会超过设定数值，防止发生事故。
断绳器则可以在钢丝绳断裂时自动切断电源，保证升降笼停止在安全位置。
超程保护器用于监测提升机升降过程中的位置，确保不会超出设定的范围。
制动器则在停机时提供额外的阻力，确保提升机能够迅速停止。
安全装置的设计和配置是提升机运行安全性的重要保证，需要满足相关标准和规定。
最后，矿井提升机的控制系统是提升机运行的大脑。
控制系统通常包括主控制器、控制柜、传感器和监控设备等部件，用于监测和控制提升机的运行状态。
2米矿井提升机
提升机也叫矿井电梯，它是一种重要的矿山机械设备之一，常用于煤矿、金属矿和非金属矿中提升矿石，下放物料，工具和设备之用。
用户需要结合实际的生产要求合理地选择型号，其中2米的提升机设备就比较适合于一些中小型的煤矿企业。
在选择适合的设备之前，应该矿井提升机的系统组成有一个大致的了解：矿井提升机是由电动机、电气控制系统、安全保护装置、提升信号系统、提升容器、提升钢丝绳、井架、天轮、井筒装备及装卸载附属设备等组成。
一、减速器减速器是矿井提升机机械系统中一个很重要的组成部分，它的作用是传递运动和动力。
它不仅将电动机的输出转速转化为提升卷简所需的工作转速，而且将电动机输出的转矩转化为提升卷简所需的工作转矩。
JK-2×1.5、2JK-2×1矿井提升机减速器为渐开线圆柱齿轮减速器，各轴均釆用双列向心球面滚子轴承支承，并釆用了铸铁的封闭式机壳。
主要由传动齿轮、轴、轴承、箱体及其附件组成。
二、盘形制动器装置2米绞车使用TP-6.3T盘形制动器（也称双层刹车头）三、液压站系统为单筒提升绞车、提升机使用。
液压站的调压装置由比例溢流阀和与它配套使用的比例放大器组成。
比例放大器置于电控柜内。
四、2米矿用绞车高速级弹性棒销联轴器高速级联轴器，即平行轴减速器高速级与电动机之间使用的是弹性棒销联轴器，其缓冲性较好，棒销使用寿命长，能有效减少电机对减速器齿面的惯性冲击五、JK2米矿用绞车电控电动机拖动没备转动，采用在电动机转子加金属电阻的控制方式，控制过程自动实现;必要时，也可以手动控制。
六、滚筒用于容纳缠绕钢丝绳，起到一个缠绕或者搭放提升钢丝绳的作用。
七、深度指示牌主要用于观测矿车所处的位置和深度，在容器接近井口的卸载位置或者井底时，可以发出减速的信号并在提升机超速或过卷时进行限速和过卷的保护作用。
矿井提升机具有通用性高、体积小、结构紧凑、重量轻、起重大、使用方便等特点。
主要结构分为单绳缠绕式、多绳摩擦式矿井提升机，大家在选择合适的提升机身时务必要设备有一个大致的了解。
矿井提升机系统介绍
21
22
23
调绳离合器可分三种即齿 轮离合器、摩擦离合器、 蜗轮蜗杆离合器。KJ4m 提升机为风动齿轮式离合 器JK型提升机为液动齿 轮离合器
种类
作用
使游动滚筒与主轴连接或脱 开，以便在调节绳长或更换 提升水平时，使游动滚筒与 固定滚筒有相对运动。
按动力源分：风动、液动
24
3.减速器、联轴器 主轴转速10-60r／min.电动机转速480-960r／min 减速器：减速和传递动力 联轴器：有齿轮、蛇形弹簧、爪式棒綃、套式棒销 齿轮连轴器齿厚磨损量不超20%、键、螺栓不得松 动。蛇形弹簧联轴器套弹簧不得损坏，厚度磨损不超 10%
18
1.类型 •单滚筒：用于产量较小单钩小斜井 •双滚筒:双钩提升效率高、矿山应用最多. 有死滚筒/活滚筒两个滚筒；多水平同时提 升时，不如单钩方便。
19
缠绕式提升机是利用钢丝绳在滚筒上的缠绕和放 出，实现容器的提升和下放。钢丝绳的一端固定在滚 筒上，另一端绕过天轮与提升容器连接，当滚筒由电 动机拖动以不同的方向转动时，钢丝绳或在滚筒上缠 绕或放出，以带动提升容器。 缠绕式双卷筒提升机具有两个卷筒，每个卷筒上 固定一根钢丝绳，钢丝绳在两卷筒上的缠绕方向相反。
矿井提升系统
运转工区 王庆光 2015年7月30日
1
2
矿井重要环节、是联系地面和井下的咽喉要道 1）提升有用矿物，矿石、煤炭。 2）提升井下生产过程中产生的矸石、煤泥。 3）升降人员、运送设备和下放物料。
3
矿井提升系统的组成主要有：矿井提升机、电动机、 电气控制系统、制动系统、驱动系统、安全保护装 置、提升机信号系统、提升钢丝绳、平衡钢丝绳、 提升容器、井架、天轮、井筒设备及装载/卸载附 属、操车设备等组成。
矿井提升机系统介绍
制动器控制：制 动器通过控制系 统进行精确控制， 确保提升机安全、
平稳地制动
制动器释放：当 提升机需要再次 启动时，制动器 释放，提升机恢
复正常运行
矿井提升机系统的 安全措施
安全保护装置
01 防坠保护装置：防止提升 机在运行过程中发生坠落 事故
02 超速保护装置：防止提升 机在运行过程中速度过快， 导致设备损坏或人员伤亡
安全防护措施：对提升机系统进行安全防护措施，确保设备安全 可靠
操作规程与培训
培训内容：包括设备操作、 安全知识、应急处理等方
面的培训
考核与认证：对操作人员 进行考核，确保其具备相
应的操作技能和知识
01
操作规程：制定详细的操 作规程，确保操作人员按
照规程进行操作
02
03
培训方式：采用理论与实 践相结合的方式，提高操
提升机
提升机是矿井提升 机系统的核心设备， 负责将人员和物料 从井下提升到地面。
提升机通常包括电 动机、减速器、卷 筒、制动器、钢丝 绳等部件。
提升机的性能和可 靠性直接影响到矿 井的生产效率和安 全。
提升机的选型和设 计需要根据矿井的 深度、提升能力、 提升速度等因素进 行综合考虑。
钢丝绳
作用：连接提升 机和矿井，传递 动力和载荷
减速过程
减速器：将电动机 的高速旋转转化为
低速旋转
减速比：减速器将 电动机的转速降低
到所需的转速
减速过程：减速器 通过齿轮啮合、摩 擦等方式实现减速
减速效果：减速过 程使矿井提升机系 统更加稳定、安全
制动过程制动器启动：当 提升源自需要制动 时，制动器开始工作
制动器动作：制 动器通过液压或 气压作用，将提 升机减速直至停
第十章 矿井提升机2
2）种类
ቤተ መጻሕፍቲ ባይዱ
3）齿轮离合器
（1）结构 齿轮离合器，液压控制。
§10-6 提升机制动系统
一、制动系统的作用及安全要求
1. 作用：
(1)正常停车 (2)工作制动 (3)安全制动 (4)调绳制动 在提升终了时能可靠地闸住提升机。 参与速度控制。 当发生紧急事故时，能迅速地按要求减速，制 双滚筒提升机在更换水平、调节绳长或更换钢
图10-17 JK双滚筒提升机主轴装置
1-主轴承；2-密封头；3-调绳离合器；4-尼龙套；5-游动滚筒；6-制动盘；7-挡绳板； 8-木衬；9-固定滚筒；10-切向键；11-主轴
2. 调绳离合器
使活滚筒与主轴连接或脱开，以便在调节绳 长或更换提升水平时，使活滚筒与死滚筒有相对运动。
1）作用
调绳离合器可分三种即齿轮离合器、摩擦离 合器、蜗轮蜗杆离合器。JK型提升机采用齿轮离合器。
目前，国产单绳缠绕式提升机有JT和JK两个系列：
JT系列提升机卷筒直径为800~1600mm,又称为小绞车，主要用于井 下运输工作。
JK系列提升机卷筒直径为2000~5000mm,又称为大绞车，主要用于地 面井口提升工作。
1. 主轴装置
（1）作用
①缠绕提升钢丝绳； ②承受各种正常载荷，并将载荷经轴承传给基础； ③承受在各种紧急事故下所造成的非常载荷； ④当更换提升水平时，调节钢丝绳的长度（双滚筒提升机）。
；另一个是游动滚筒（活滚筒），它滑装在主轴上，通过调绳离合器与 主轴连接。目的是为了在需要调绳及更换提升水平时，两个滚筒可以有 相对运动。
单滚筒提升机只有一个滚筒，一般用于单钩提升。
单卷筒提升机也可作双钩提升。在一个卷筒上固定两根缠绕方向相反 的提升钢丝绳。
矿井提升机培训资料
矿井提升机培训资料矿井提升机培训资料（一）矿井提升机是一种用于井下矿井提升运输的设备，它在矿井生产中起到了至关重要的作用。
为了保证矿井提升机的安全运行，提高工作效率，进行矿井提升机培训是非常必要的。
1. 矿井提升机基本知识矿井提升机是矿井井下常用的升降设备。
其主要由提升机架，提升机筒，提升机门，钢绳等部分组成。
它的工作原理是将运送的物料放置在提升机筒内，利用驱动轮带动钢绳上升或下降，从而完成提升物料的过程。
2. 矿井提升机的分类按照提升机的结构形式，可以将矿井提升机分为单边卷筒和双边卷筒两种。
单边卷筒主要适用于中小型的矿井，而双边卷筒则适用于大型矿井。
此外，还可以根据提升机的驱动形式，将其分为电动提升机和液压提升机。
3. 矿井提升机的安全操作规程为了保证矿井提升机的安全运行，必须严格遵守操作规程。
操作前，应对提升机设备进行检查，确保其正常运行。
操作时，应根据提升机的负荷和速度要求进行调整，并保持设备通风良好。
操作人员在上下车时要稳健，避免慌乱，确保人员安全。
4. 矿井提升机的故障排除在矿井提升机的运行过程中，可能会遇到一些故障问题。
常见的故障包括制动失效、电器故障、钢绳破断等。
在遇到故障时，操作人员应立即停止提升机的运行，并进行相应的排除措施。
对于一些较为复杂的故障，应及时联系技术人员进行处理。
5. 矿井提升机的维护保养为了保证矿井提升机的长期稳定运行，必须进行定期的维护保养工作。
维护保养工作包括设备外观清理、润滑部件检查、紧固件检查、电气部件检查等。
维护保养工作应由专业人员进行，并按照规定的操作流程进行。
矿井提升机培训资料（二）6. 矿井提升机的应急处理在矿井提升机运行过程中，可能会遇到各种不可预测的紧急情况，如火灾、堵塞等。
对于这些情况，操作人员必须学会正确的应急处理方法。
对于火灾，应立即停止提升机的运行，启动灭火设备，并按照应急预案进行疏散。
对于堵塞情况，应停止提升机的运行，并进行堵塞物的清理。
矿井提升机的组成、分类与操作
矿井提升机的组成、分类与操作概述矿井提升机是矿井中常见的一种设备，用于将矿石、煤炭等物料从井底运送到地面，是矿山提取和运输矿产的重要工具之一。
本文将介绍矿井提升机的组成、分类与操作。
组成矿井提升机主要由以下组成部分构成：1. 提升机井筒提升机井筒是提升机的主体结构，一般由混凝土或钢材构建而成。
井筒内部通常由提升机轿厢和导轨构成。
2. 提升机轿厢提升机轿厢是运输物料的部分，一般由钢材焊接而成。
轿厢内部设有载货舱或挂篮，用于装载物料。
3. 起重机构起重机构是提升机的核心部分，负责提升和下降轿厢及物料。
典型的起重机构包括驱动装置、制动装置、卷筒、钢丝绳等。
4. 驱动装置驱动装置提供动力，使提升机能够正常运行。
驱动装置通常为电动机，通过传动装置将动力传递给卷筒。
5. 制动装置制动装置用于控制提升机的运行速度和停止。
常用的制动装置有电磁制动器、摩擦制动器等，能够实现安全的提升和下降过程。
6. 引导装置引导装置主要用于引导轿厢沿着井筒的导轨上下运行，保证提升机的稳定和安全。
分类根据不同的使用场景和工作原理，矿井提升机可以分为以下几类：1. 单绞绳提升机单绞绳提升机是最常见的一种矿井提升机，其特点是驱动装置位于提升井口，通过卷筒和钢丝绳将动力传递给轿厢，实现上下运行。
2. 双绞绳提升机双绞绳提升机在结构上与单绞绳提升机类似，但是其起重机构采用双绞绳布置方式。
相比单绞绳提升机，双绞绳提升机具有更高的运行速度和更大的提升能力。
3. 摆式提升机摆式提升机通过支杆和连接杆将驱动装置安装在井筒下部，通过摆杆将动力传递给轿厢，实现上下运行。
摆式提升机适用于较小深度的矿井或矿山。
4. 斜井提升机斜井提升机是一种特殊的提升机，其井筒倾斜，同时兼具提升和下降功能。
斜井提升机广泛应用于斜井矿山，可以节约能源和减少投资成本。
操作正确的操作矿井提升机是保证工作安全和提升效率的重要环节。
下面是矿井提升机的基本操作步骤：1.在使用前，检查提升机的各个部件是否正常，包括驱动装置、制动装置、钢丝绳等。
矿井提升机工作原理
矿井提升机是指在采矿工程中，采矿工程中，联系井下与地面的主要运输设备。
安装在地面，也是借助于钢丝绳带动提升容器沿井筒或斜坡道运行的提升机械。
现用于竖井和斜井提升煤炭、矿石、矸石以及升降人员、下放材料、工具和设备等。
一、工作原理料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，物料提升机将物料倾入接受槽内。
带传动的物料提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。
链传动的物料提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。
物料提升机一般都装有机壳，以防止矿井提升机中粉尘飞扬。
二、组成矿井提升机主要由工作机构、制动系统、机械传动系统、润滑系统、观测和操作系统以及拖动、控制和安全保护系统组成。
1、工作机构，包括主轴装置和离合器。
其主要作用是：①缠绕或搭放提升钢丝绳。
②承受各种正常负载（包括固定静载荷和工作载荷），并将其载荷经过轴承传给基础。
③承受在各种紧急事故情况下所造成的非常载荷，在非常载荷作用下，主轴装置的各部分不应有残余变形。
④当更换提升水平时，能调节钢丝绳的长度（仅限于单绳双筒提升机）。
2、制动系统，包括制动器和传动装置。
制动器的作用是：①在提升机工作时，能可靠地闸住滚筒。
②在减速阶段及下放重物时，参与提升机的控制。
③紧急事故情况时，能使提升机安全制动，迅速停车，避免事故扩大。
④双筒提升机在调节钢丝绳长度时，应能制：功住提升机的游动滚筒。
液压传动装置的作用主要是：作为制动力的能源，并控制制动器的动作，即根据制动的需要分别实现工作制动和安全制动。
3、机械传动系统，包括减速器和联轴器。
提升机主轴的转数一般在40～60 r/min之间，而拖动提升机的电动机转速，通常在290～980 r/rain的范围内。
因此，除采用低速直流电动机拖动外，一般情况下不能将主轴与电动机直接联接，中间必须经过减速器。
减速器的作用是：减速和传递动力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缺点：①数根钢丝绳，悬挂、调整、维护、更换操作困难复杂； ②某根钢丝绳损坏后，为保持钢丝绳工作状态相同，必须同时全部 更换新绳； ③不能同时用于多水平提升，不适合于凿井提升； ④钢丝绳张力有变化，不适合于超深井提升； ⑤由于易产生滑动，不适合于浅井提升。
矿井提升机概述
多绳摩擦式提升机的发展
DJ型，制造时间为1958年至1960年。
矿井提升机概述
提升机项目执行过程
提供井深、年 产量、地质条 件、供电条件 等。
根据矿山条件 选用箕斗（罐 笼）、钢丝 绳、供电方 式、电机等。 明确提升机参 数。
根据设计院提 供的提升机参 数，进行提升 机合同签订、 设计、制造。
提升机从CITIC 交付矿山（配 套部分可直发 矿山）。
矿山用户
选型设计院
矿井提升机概述
多绳摩擦式提升机的原理
工作原理 电机带动卷筒转动时，通过搭放在卷 筒上的钢丝绳与卷筒之间的摩擦力实现容 器提升与下放；
矿井提升机概述
多绳摩擦式提升机的参数
主参数：卷筒直径D、一次提升量Q 其他参数：钢丝绳直径d、钢丝绳绳数n、衬垫摩擦系数μ 、提升高 度H、钢丝绳最大静张力S1、钢丝绳最大静张力差S2、最大提升速度Vm、 电动机功率P。 其中： 重载侧钢丝绳拉力T1＝容器载重Q＋容器自重Qr＋p×提升高度H 轻载侧钢丝绳拉力T2＝容器自重Qr＋p×提升高度H 钢丝绳最大静张力S1＝T1＝容器载重Q＋容器自重Qr＋p×提升高度 H 钢丝绳最大静张力差S2＝T1－T2＝容器载重Q
矿井提升机概述
单绳缠绕式提升机系列
矿井提升机概述
单绳缠绕式提升机系列
矿井提升机概述
单绳缠绕式提升机现场运行
矿井提升机概述
单绳缠绕式提升机的适用范围
单绳缠绕式提升机的优缺点：
优点：①原理可靠，使用历史悠久； ②单根钢丝绳带容器，没有钢丝绳张力不均衡的问题； ③钢丝绳上张力变化幅度小； ④可调节两卷筒的相对绳长，适用于多水平提升。 ⑤单根钢丝绳，悬挂、调整、维护、更换操作简单方便。 缺点：①因存在钢丝绳自重影响，不适合于深井提升； ②同等设备规格，提升能力小； ③设备规格受井深影响很大，存在容绳量问题； ④有拉断钢丝绳的可能性。单根钢丝绳带容器，必须设防坠器。 ⑤钢丝绳有捻向，有松捻可能，使容器罐耳对罐道产生压力。
矿井提升机概述
典型产品介绍
提升高度最大的多绳摩擦式提升机：
JKM－4.5×6Ⅲ多绳摩擦式提升机 用户：武钢矿业集团程潮铁矿新主井 摩擦轮直径：4.5m 导向轮直径：4m 提升高度：1150m 钢丝绳直径：44mm 最大静张力：1400KN 最大静张力差：400KN 最大提升速度：12m/s 衬垫摩擦系数：0.25 电机：TBP4800-16/3280 低速直联变频电动机 4800kW，3150V， 50r/min，沈阳远大电机，远大变频系统。
矿井提升机概述
单绳缠绕式提升机的发展
手动—畜力—蒸汽机—电动机—电动机
我国单绳缠绕式提升机的发展历程 KJ型（仿苏），1966年起，约456台； JKA型（仿苏改进型），1966年至1971年，约178台。 XKT型（1969年自行设计），1970年至1971年，约94台。 XKTB型（XKT型基础上整顿），1972年至1976年，约531台。 JK型（自行设计），1975年开始生产。 JK/A型（结构更新型），1985年开始批量，与JK型同时生产。 JK/E型（在JK/A型基础上整顿）91年开始生产。
矿井提升机概述
典型产品介绍
直径最大的落地式多绳摩擦式提升机：
JKMD－6.2×4Ⅲ多绳摩擦式提升机 用户：华能甘肃能源公司核桃峪矿副井 应用于副井，升降材料、人员，及大型无轨胶轮车（多功能车、支 架搬运车）、整体液压支架等大件； 摩擦轮直径：6.2m 天轮直径：6.2m 提升高度：975m 钢丝绳直径：66mm 最大静张力：1700KN 最大静张力差：340KN 最大提升速度：11.3m/s 衬垫摩擦系数：0.25 电机：TDBS3000-24 3000kW，1450V，34.8r/min， 变频同步机，沈阳远大电机 远大变频
矿井提升机概述
典型产品介绍
钢丝绳直径最大的单绳缠绕式提升机： 2JK－6×2.5单绳缠绕式提升机 用户：鞍钢集团弓长岭矿业公司井下铁矿 卷筒直径：6m 卷筒宽度：2.4m 提升高度： m 钢丝绳直径：52mm 最大静张力：264.6KN 最大静张力差：186.4KN 最大提升速度：8m/s
单绳缠绕式矿井提升机
矿井提升机概述
典型产品介绍
直径最大拖动单机功率最大的多绳摩擦式提升机：
JKM－4.7×6Ⅲ多绳摩擦式提升机 用户：内蒙古银宏能源开发有限公司泊江海子矿主井 摩擦轮直径：4.7m 导向轮直径：4.7m 提升高度：580m 钢丝绳直径：47mm 最大静张力：1500KN 最大静张力差：440KN 最大提升速度：12m/s 衬垫摩擦系数：0.25 电机：TDBS5500-16 低速直联变频同步电动机 5500kW，3150V， 48.8r/min，沈阳远大变频一体电机系统
矿井提升机概述
中信重工（CITIC）提升机的优势
品牌优势：每次技术进步，都是由CITIC（洛矿）发起的，以单绳缠 绕式提升机为例，从引进前苏联产品－仿苏―KJ－JKA－XKT－JK－JK/A－ JK/E发展至今。 技术优势：《单绳缠绕式矿井提升机》GB20961－2007和《多绳摩擦 式提升机》GB10599－2010的国家标准都出自于CITIC。中国矿山机械质量 监督检验中心、全国矿山机械标准化委员会、矿山机械杂志社在CITIC。有 专业的摩擦衬垫、闸瓦试验机。 另外还有： JB/T 8519 《矿井提升机和矿用提升绞车盘形制动器》 JB/T 3812 《矿井提升机和矿用提升绞车盘形制动器用碟形弹簧》 JB/T 3721 《矿井提升机和矿用提升绞车盘形制动器用闸瓦》 JB/T 6380 《过坝提升机》 等一批行业标准。 成套优势：CITIC有完整的铸造、锻造、铆焊、热处理、检验、加工、 自动化、减速器、液压制造能力，只有电机、轴承、液压电气元件采用外 购的方式，都可以完成制造。 加工优势：CITIC的加工设备质量好、数量多，保证了产品能够按照高 标准的工艺设计制造，确保产品内在质量。 CITIC的产品：单绳（2JK－6）；多绳（JKMD－6.2×4、JKM－ 5×6）；液压防爆（2JYB－4）；电气防爆（2JKB－3.5）；凿井提升机 （2JKZ－5.5）；改造产品；非标产品；新开发布雷尔（ Blair ）提升
矿井提升机
授课人：吴纯志
矿井提升机概述
矿井提升机 用于井下矿产的 开采，沿井筒提 升煤炭（或矿 石）、矸石，还 可以下放材料、 升降人员和设 备，是联系井下 与地面的重要生 产设备。 中国矿井提 升机目前有单绳 缠绕式和多绳摩 擦式。
1-提升机 2-天轮 3-井架 4-箕斗 5-卸载曲轨 6-煤仓 7-钢丝绳 8-翻笼 9-煤仓 10-给煤机 11-装载设备
矿井提升机概述
多绳摩擦式提升机的类型和对比
井塔式多绳摩擦式提升机 优点：①紧凑省地； ②省去天轮； ③全部载荷垂直向下，井架稳定性好； ④可获得较大围包角，防滑性能提高； ⑤钢丝绳不露天，使用环境好； 缺点：①建设井塔费用高，时间长； ②不适合于地震带，战备防范性欠缺； 落地式多绳摩擦式提升机 优点：①占地面积大； ②需要天轮，设备重量大； ③载荷斜向上拉，有侧向力； ④围包角不能加大； ⑤钢丝绳露天，使用环境差； 缺点：①井架为钢结构件，建设费用低，时间短； ②适合于地震带，战备防范性好；
DMT型，制造时间为1961年至1964年。 JKM型，1964年开始生产至1978年。此型号产品72年已做过整顿改进。 此后又开发了JKMA型、JKMDA型、JKMC型、JKMDC型。 90年代以来生产JKME型、JKMDE型。 现在大型多绳提升机以Ⅲ为主。
矿井提升机概述
井塔式多绳摩擦式提升机
落地式多绳摩擦式提升机
总装图
在引进技术的基础上，经过自主研发，将单绳缠绕式提升机定型为 E系列提升机，即新系列提升机。E系列提升机采用了许多先进的技术， 在机械方面和国外产品差距不大。
单绳缠绕式矿井 提升机
1-主轴装置 2-齿轮联轴器 3-行星齿轮减速器 4-弹性棒销联轴器 5-盘形制动器装置 6-液压站 7-牌坊式深度指示器及传动装置 8-润滑站 9-测速传动装置 10-电动机制动器 11-编码器装置 12-天轮装置 13-辅助设备
矿井提升机概述
典型产品介绍
直径最大的井塔式多绳摩擦式提升机：
JKM－5×6Ⅲ多绳摩擦式提升机 用户：国电建投内蒙古察哈素煤矿副井 摩擦轮直径：5m 导向轮直径：5m 提升高度：446.5m 钢丝绳直径：52mm 最大静张力：1700KN 最大静张力差：340KN 最大提升速度：9.42m/s 衬垫摩擦系数：0.25 电机：低速直联交直交 变频同步电动机 3000kW，3150V， 36r/min，西门子电机 远大变频器
制造厂
制造厂
矿井提升机概述
主要设计院
南京院 合肥院
西安院
郑州院 太原院
主要制造厂
中信重工机械股份有限公司（CITIC） 上海冶金矿山机械厂 山西新富升
重庆矿山机器厂
矿井提升机概述
我国提升机的分类
按用途分： 主井提升机，副井提升机。 按原理分： 单绳缠绕式矿井提升机、多绳摩擦式矿井提升机 按传动方式分： 电动机传动，液压传动。 按卷筒形式分： 单筒圆柱形，双筒圆柱形，单筒可分离圆柱形等。 按使用类别分： 井上提升机，煤矿井下提升机（防爆型），凿井提升机，提升绞车。
矿井提升机概述
单绳缠绕式提升机原理
工作原理
电动机通过减速器将动力 传给缠绕钢丝绳的卷筒，实现 容器的提升和下放；
