几种激发剂对钢渣早期活性的影响
化学激发作用对磨细矿渣活性的影响
图 １ 不 同激发剂对磨细矿渣抗压强度的影响
分 析化学 激发对 磨细 矿渣抗 压强度 的影 响主要与 各种 激发 剂水 解后 电离 出来 的离子 种类有 密切 的关 系。离子 种类 直接 决
定 了水化产物 的种类和数量 。Ｉ （ ２ ， ｌ （ ３组 中， 激发剂 Ｃ ａ Ｏ遇水 可生 成 Ｃ ａ （ Ｏ Ｈ） ： ， 两组 中可 电离 出的离子有 ｃ ａ “， Ｎ ａ ， Ｏ Ｈ一 ， 其中，
２ ） 磨细矿 渣。本试 验采 用 的磨细 矿渣 为众 合汇 矿粉 厂生产
ｌ
１
Ｋ ５
ｌ
的￥ ７ ５级磨 细矿渣 ， 检 验依 据为 Ｇ Ｂ ／ Ｔ １ ８ ７ ３ ６ － ２ ０ ０ ２高 强高 性能混
凝土用 矿物外加剂 ， 主要性能指标见表 ２ 。
表 ２ 磨细矿渣各项物理指标
化 学 激 发 作 用 对 磨 细 矿 渣 活 性 的 影 响
陈 明 宇
（ 新疆阜康市西部建设有限责任公司 ， 新疆 阜康 ８ ３ １ ５ ０ ０）
摘
要： 通过试验 ， 探讨 了化学激发作 用对磨细矿渣活性 的影 响， 采用 Ｃ ａ Ｏ， Ｎ ａ Ｏ Ｈ， Ｋ Ａ １ （ ｓ Ｏ ） ：・ １ ２ Ｈ Ｏ， Ｎ ａ Ｓ Ｏ 四种 化学试 剂 ， 主
第４ ０卷 第 ２ ７期
２ ０ １ ４ 年 ９ 月
Ｓ ＨＡＮ ＸＩ ＡＲＣＨＩ Ｔ ＥＣ Ｔ ＵＲＥ
山 西 建 筑
Ｖｏ １ ． ４０ Ｎｏ． ２７
Ｓ ｅ ｐ ． ２ ０ １ ４
・１ ２１ ・
文章编号 ： １ ０ ０ ９ — ６ ８ ２ ５ （ ２ ０ １ ４ ） ２ ７ — ０ １ ２ １ — ０ ２

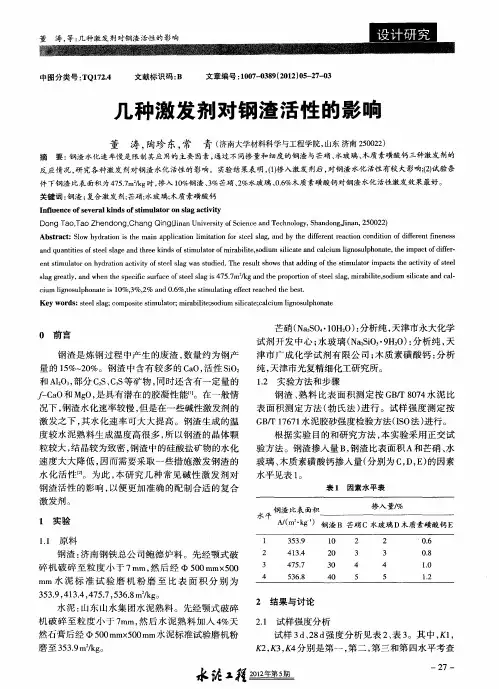

几种激发剂对钢渣活性的影响
钢 渣 是炼 钢 过 程 中产生 的废 渣 ， 量 约 为钢 产 数
量 的 １ ％～ ０ ５ ２ ％。钢 渣 中含 有 较 多 的 Ｃ Ｏ， ａ 活性 ＳＯ ｉ
和 Ａ： 部分 ｃｓｃｓ 矿物 ， １ ， Ｏ 、 等 同时 还 含有 一 定量 的 ｆ Ｃ Ｏ和 Ｍｇ 是具 有 潜 在 的胶凝 性 能 －ａ Ｏ， 】 一般 情 。在
Ｏ 前 言
芒硝 （ ａ Ｏ ・０ ： ）分析纯 ， Ｎ １ＨＯ ： Ｓ 天津市永大化学 试剂开发中心 ； 水玻璃 （ ａ ｉ， ＨＯ ： Ｎ Ｏ ・ ）分析纯 ， Ｓ ９ 天 津市广成化学试剂有限公司 ； 木质素磺酸钙 ： 分析
纯， 天津 市光 复精 细化工 研究 所 。
１ 实 验方 法 和步骤 ． ２
中图分类号 ： Ｑ１２４ Ｔ ７．
文献标识码 ： Ｂ
文章编号 ：０ ７ ０ ８ ｛０ ２ ０ — ７ ０ １０ － ３ ９ ２ １ ）５ ２ — ３
几种激发剂对钢渣 活性 的影响
董 涛 ， 陶珍 东， 常 青 （ 南 学 料 学 工 学 山 南２ ０ ） 济 大 材 科 与 程 院， 东济 ５ ２ ０２
指标 ；ｌｋ ，３ｋ 为Ｋ ，２ Ｋ ，４ ｋ ，２ｋ ， ４ １Ｋ ，３Ｋ 的平均值。 从 表 ２ 表 ３ 以看 出 ， ， 可 对于 ３ 和 ２ ｄ 压 强度 ｄ ８抗 影响按大小排列均为 Ｂ 钢渣掺入量 ） Ｄ 水玻璃掺 （ ＞ （ 量 ） Ｃ 芒硝掺量 ） Ｅ 木质素黄酸钙 ） Ａ 钢渣 比 ＞ （ ＞ （ ＞ （ 表 面 积 ）对 于 ３ 和 ２ ｄ 折 强 度 影 响 的大 小 排 列 ； ｄ ８抗
一
为水玻璃的掺入量 ， 说明水玻璃在促进钢渣水化中
２ 一 ８
淀工 程
复合激发剂在矿渣-钢渣-粉煤灰三掺混凝土中的应用研究
０３ ６￣ｉ ｎ１０ —５ ０２ ． ． ３ ． ９ ．ｓ． ２３ ５ ． １ ０ ０ ９ ｓ ０ ０ ２ ２ ０
复合激发剂在矿渣一 钢渣 一 粉煤灰三掺混凝 土中的 应 用研 究
黎载 波 ，赵 旭 光 ，赵 三 银 ，贺 图 升 ，林 柏 佳
（ 关 学 院 化 学 与 环 境 Ｔ 程学 院ቤተ መጻሕፍቲ ባይዱ，广 东 韶 关 ５ ２ ０ ） 韶 ０ ５ １
２ １ 年 第 ２ 期 （总 第 ２ ４ 期 ） ００ ４
Ｎ ｕ ｂ ｒ２ ｉ ０ｌ Ｔｏ ａ Ｏ ２ ４ ） ｍ ｅ ｎ ２ ０（ ｔ ｌ ４ Ｎ
混
凝
Ｃｏ ｃ ｅ ｅ ｎ ｒ ｔ
土
原 材 料 及 辅 助 物料
Ｍ ＡＴ Ｅ Ｉ Ｌ Ａ Ｎ Ｄ ＤＭ Ｉ ＣＬＥ Ｒ Ａ Ａ ＮＩ
摘
要 ： 采州 自制 的高效复 合激发剂 ， 研究 了其对矿渣一 钢渣～ 粉煤灰 ＝掺混凝土工作性能和力学性能的影响。结 表明 ： ： 复合激 发剂 的
，
使』 埘新拌混 上的 １ Ｈ， ． 作性 能没有不利影响 ； 复合激 发剂对设计等级为 Ｃ３ ０混凝 土抗压强度提高 的效果 明显 Ｎ ｘ Ｃ５ 凝 土 的作 用 ｔ ， ０混 效 果则 有 所 减 弱 ． 原 在 于 单 ｆ 积 混 凝 土 中高 水 泥 含 量 时 ， 泥 对 钢 渣 的 水 化 存 早 期 具 有 定 的 抑 制 作 用 。 其 体 水
钢渣在道路工程中的应用研究进展
总757期第二十三期2021年8月河南科技Henan Science and Technology钢渣在道路工程中的应用研究进展段德峰刘润喜王晓川周恒玉（中交二公局第四工程有限公司，河南洛阳471000）摘要：工业钢渣是工业炼钢生产过程中容易排出的固体残渣，是一种用于工业的固体废物，占工业生产中使用粗钢的15%～20%。
钢渣具有碱性强、棱角丰富等特点，其主要金属矿物和有机化学成分与其他水泥料和熟料相似，具有潜在的有机水化学和反应活性。
近年来，我国高速公路建设成就显著，其集料需求增大，使得常规的天然集料已经不能满足需求。
钢渣集料是否能在高速道路上广泛应用发展是目前备受业界关注的一个热点。
因此，本文总结大型钢渣的化学性质、活化特性、流动特性及稳定性的相关研究进展，并重点介绍了钢渣在城市道路交通工程设计中的实际应用情况。
关键词：钢渣利用；活性激发；道路工程中图分类号：U414文献标识码：A文章编号：1003-5168（2021）23-0129-04 Research Progress in the Application of Steel Slag in Pavement Engineering DUAN Defeng LIU Runxi WANG Xiaochuan ZHOU Hengyu（CCCC-SHB Fourth Engineering Co.,Ltd.，Luoyang Henan471000）Abstract:Industrial steel slag is generally used as a solid residue that is easily discharged during industrial steelmak⁃ing production.It is a solid waste for industrial use,accounting for15%～20%of crude steel used in industrial pro⁃duction.Steel slag has the characteristics of strong alkalinity,rich edges and corners,and its main metal minerals and organic chemical composition are similar to other cement materials and clinker,and it has potential organic water chemistry and reactivity.In recent years,China’s highway construction has achieved remarkable results,so the de⁃mand for aggregates has increased.Conventional natural aggregates can no longer meet the demand.Whether steel slag aggregates can be widely used on highways has become a hot spot in the industry.This paper mainly summarizes the research progress of the chemical properties,activation characteristics,flow characteristics and stability of large-scale steel slag,and focuses on the practical application of steel slag in the design of urban road traffic engineering. Keywords:steel slag utilization；active excitation；pavement engineering目前，我国钢铁工业产量居世界第一，每年钢铁产生的钢渣量占世界钢铁工业产量的15%～20%，钢渣每年排放量近亿吨。

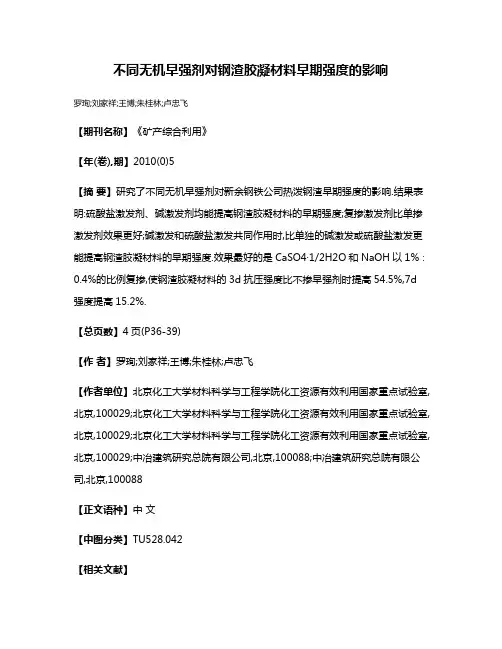

不同无机早强剂对钢渣胶凝材料早期强度的影响
不同无机早强剂对钢渣胶凝材料早期强度的影响罗珣;刘家祥;王博;朱桂林;卢忠飞【期刊名称】《矿产综合利用》【年(卷),期】2010(0)5【摘要】研究了不同无机早强剂对新余钢铁公司热泼钢渣早期强度的影响.结果表明:硫酸盐激发剂、碱激发剂均能提高钢渣胶凝材料的早期强度;复掺激发剂比单掺激发剂效果更好;碱激发和硫酸盐激发共同作用时,比单独的碱激发或硫酸盐激发更能提高钢渣胶凝材料的早期强度.效果最好的是CaSO4·1/2H2O和NaOH以1%∶ 0.4%的比例复掺,使钢渣胶凝材料的3d抗压强度比不掺早强剂时提高54.5%,7d 强度提高15.2%.【总页数】4页(P36-39)【作者】罗珣;刘家祥;王博;朱桂林;卢忠飞【作者单位】北京化工大学材料科学与工程学院化工资源有效利用国家重点试验室,北京,100029;北京化工大学材料科学与工程学院化工资源有效利用国家重点试验室,北京,100029;北京化工大学材料科学与工程学院化工资源有效利用国家重点试验室,北京,100029;中冶建筑研究总院有限公司,北京,100088;中冶建筑研究总院有限公司,北京,100088【正文语种】中文【中图分类】TU528.042【相关文献】1.早强剂对钢渣胶凝材料力学性能的影响 [J], 李桂芹2.早强剂对钢渣胶凝材料早期强度的影响 [J], 罗珣;刘家祥;王博;朱桂林;卢忠飞3.钢渣对镍渣碱激发胶凝材料抗压强度的影响 [J], 戴硕;诸华军;钱丽英;任晓健;陈超;左杰;赵坤;华苏东4.早强剂对固结粉胶凝材料混合骨料充填体强度的影响 [J], 杨晓炳;高谦;王永定;何建元5.无机激发剂对碱矿渣-钢渣胶凝材料抗压强度的影响 [J], 王梦琪;王路明;蔡树元;蒋蕾;符旦云因版权原因，仅展示原文概要，查看原文内容请购买。
激发转炉钢渣制备高活性辅助胶凝材料探讨
激发转炉钢渣制备高活性辅助胶凝材料探讨-----------------------作者：-----------------------日期：激发转炉钢渣制备高活性辅助胶凝材料的研究0引言目前，我国排放的钢渣70％以上都是转炉钢渣，而转炉钢渣的化学成分及矿物组成与硅酸盐水泥熟料接近，因而从理论上分析，钢渣在水泥和混凝土中应用是有潜力的。
但是由于转炉钢渣的活性较低，其作为混合材料在水泥中的利用受到了限制。
对粉磨后钢渣的颗粒粒径分布与水泥强度之间的关系进行研究后认为，应尽量提高钢渣粉l0.0-30.2μm范围内的颗粒含量，减少>30.2μm的颗粒含量。
另有研究表明：对钢渣进行预粉磨处理后可以显著提高钢渣的活性，随着钢渣比表面积的增加，钢渣的活性增加；此外，钢渣的活性也受到钢渣的细度、颗粒形貌等因素的影响闻。
笔者利用物理激发和化学激发两种方式对转炉钢渣的活性进行激发，对掺33％钢渣胶凝材料的水化产物种类和形貌、硬化浆体孔结构进行观察表征，揭示激发剂对钢渣的作用机理以及大掺量钢渣在复合胶凝材料早期水化过程中的作用机理，从而为提高钢渣作为辅助性胶凝材料在水泥中的掺量提供理论支持，达到节能减排的目的。
1试验材料及试验方法1．1原材料水泥：山西榆次智海水泥公司的P·052．5级水泥。
石膏：山西襄汾天然石膏。
钢渣：山西太钢集团渣场堆存两年后的转炉钢渣，密度3.38g／cm3，呈灰黑色。
原材料的化学成分见表l。
表1原材料的化学成分％激发剂M、N：三异丙醇胺、聚乙二醇与去离子水的质量比分别为6：4：10、4：6：10，复配后用搅拌器搅拌20min，激发剂在钢渣中的掺量扣除去离子水含量。
1．2试验方法1．2．1试样制备称取转炉钢渣5kg，石膏180g，配制5组混合料，其中：A组，不加激发剂；B组，加入三异丙醇胺；C组，加入聚乙二醇；D组，加入激发剂M；E 组，加入激发剂N；S为不掺钢渣的P·052．5级水泥。
激发剂对钢渣混凝土性能的影响
激发剂对钢渣混凝土性能的影响刘慧;晋强;何金春;张忠哲;李鸿钢【期刊名称】《新疆农业大学学报》【年(卷),期】2017(040)002【摘要】在前期对激发剂掺量进行筛选的基础上,选用4％Na2SO4、1％NaOH、1％Na2SiO33种激发剂以单掺掺量进行两两双掺及三掺,分别加入到以20％钢渣粉、50％钢渣砂和30％钢渣石替代的基准钢渣混凝土中.通过将掺入不同激发剂的钢渣混凝土和普通混凝土分别养护3、7、28 d,测定钢渣混凝土的抗压强度及其差异值,比较不同龄期活性激发钢渣混凝土的抗压强度,并对抗压强度较高的一组钢渣混凝土进行抗硫酸盐侵蚀试验,分析钢渣混凝土在4个月侵蚀期内的抗侵蚀性能.研究表明,激发剂能显著提高钢渣的活性,从而提高钢渣混凝土的强度;单掺1％NaOH 对钢渣混凝土的激发效果最明显,其养护28 d强度甚至超过了普通混凝土强度.不同激发剂作用下钢渣混凝土在养护28 d时,抗压强度表现差异明显,且将3种激发剂复掺时配置的钢渣混凝土效果最好,与未掺入激发剂的钢渣混凝土相比其养护28 d强度的增长效应值达到了23.4％.不同激发剂的加入对钢渣混凝土抗侵蚀性能影响不同,但总体上对抗侵蚀性能有帮助.【总页数】6页(P151-156)【作者】刘慧;晋强;何金春;张忠哲;李鸿钢【作者单位】新疆农业大学水利与土木工程学院,乌鲁木齐 830052;新疆农业大学水利与土木工程学院,乌鲁木齐 830052;新疆农业大学水利与土木工程学院,乌鲁木齐 830052;新疆农业大学水利与土木工程学院,乌鲁木齐 830052;新疆绿色建筑股份有限公司,乌鲁木齐 830052【正文语种】中文【中图分类】TQ172.1【相关文献】1.不同激发剂对钢渣活性及水泥强度的影响 [J], 王毓;张长森;吴发红;杨风玲;李杨;朱宝贵;冯桢哲;胡志超2.复合激发剂对钢渣-矿渣基胶凝材料性能的影响 [J], 宋月;林娜;马彦伟;杨磊;申星梅;郑翠红;檀杰3.激发剂对钢渣碳化率的影响研究 [J], 沈卫国; 刘燚; 閤海峰; 吕振杰; 蔡浏熠; 李纪瑶4.激发剂对钢渣胶凝活性及微观结构的影响 [J], 吴发红; 王毓; 张长森; 杨风玲; 胡志超; 盛东5.无机激发剂对碱矿渣-钢渣胶凝材料抗压强度的影响 [J], 王梦琪;王路明;蔡树元;蒋蕾;符旦云因版权原因，仅展示原文概要，查看原文内容请购买。
激发剂对钢渣水泥的活化及作用机理
激发剂对钢渣水泥的活化及作用机理张少峰;牛荻涛;罗大明;王艳【期刊名称】《哈尔滨工业大学学报》【年(卷),期】2024(56)1【摘要】为考察不同碱性激发剂对钢渣水泥性能的影响,开展碱性激发剂(水玻璃、Na 2CO 3/NaOH、NaOH)对钢渣水泥宏观力学性能影响的试验研究,并采用水化热测试、X射线衍射(XRD)、热重分析(DSC-TG)、扫描电子显微镜(SEM)和压汞试验(MIP)对其微观结构进行研究。
结果表明:碱性激发剂提高钢渣水泥早期水化时孔隙液的碱度,加速钢渣玻璃体解聚并生成H 3SiO-4和H 3AlO 2-4,增大体系反应速率,加速C-S-H凝胶和沸石类产物的形成,从而宏观上表现为凝结时间降低,诱导期缩短,反应热峰值和累计放热量增加,早期强度提高;激发剂对钢渣水泥性能的影响与其分子结构有关,影响顺序由大到小依次为水玻璃、Na 2CO 3/NaOH和NaOH;水玻璃不仅可增大钢渣水泥早期水化时液相的碱度,同时激发剂中的SiO 2-3可与Ca(OH)2反应,生成水化产物C-S-H凝胶。
掺入碱性激发剂可促进钢渣水泥水化反应的进行,有助于钢渣水泥力学性能与微观结构致密性的提升。
【总页数】8页(P165-172)【作者】张少峰;牛荻涛;罗大明;王艳【作者单位】西安建筑科技大学土木工程学院;省部共建绿色建筑国家重点实验室(西安建筑科技大学);西安建筑科技大学材料科学与工程学院【正文语种】中文【中图分类】TU375【相关文献】1.酸性激发剂激发钢渣替代部分水泥熟料的机理研究2.水玻璃对钢渣水泥激发机理的研究3.矿渣–煤渣复合水泥激发剂及其作用机理(英文)4.激发剂对粉煤灰-钛石膏-电石渣体系的活化及作用机理5.碱激发下砒砂岩钢渣粉水泥复合土强度及微观机理因版权原因，仅展示原文概要，查看原文内容请购买。
不同处理方式及激发剂下钢渣的活性分析
不同处理方式及激发剂下钢渣的活性分析钱强【摘要】通过活性对比实验和分析,对钢渣的胶凝性能进行深入的研究,结果表明:钢渣中游离氧化钙的高低会影响其活性,应控制其含量小于6％;钢渣中石膏的添加可以提高20％的活性指数,酸性激发剂—硅铝烧结料可提供钢渣所需的玻璃相以及硅铝成分;添加20％～25％的水泥熟料可弥补钢渣中极缺的硅酸三钙(C3S);18～20d的水化条件同样可以实现游离钙的消化,从而提高其活性.滚筒法处理可以提高钢渣活性的稳定.【期刊名称】《水泥工程》【年(卷),期】2018(000)001【总页数】4页(P6-9)【关键词】钢渣;预处理;激发剂;活性【作者】钱强【作者单位】攀枝花钢城集团有限公司,四川攀枝花617022【正文语种】中文【中图分类】TQ172.4+40 前言众所周知，因炼钢工艺及渣处理方式的不同，钢渣成分及矿相组成复杂多变，造成其活性结果相差不一，与其他常用的混合材相比有一定的不同，同时针对钢渣这一宝贵资源的重视程度及关注度不够[1-2]。
这些因素导致了钢渣的应用长期受到限制而停滞不前。
本文通过大量的活性对比试验和分析，对钢渣的胶凝性能进行深入的研究，为在混合材中的应用提供一定的借鉴价值[3]。
1 钢渣概述钢渣在生产过程中要依转炉炼钢工艺分为前期、中期和后期渣，每种类型的渣成分相差较大。
如攀钢转炉炼钢为了溅渣护炉的要求，对钢渣进行必要的再处理，使得钢渣成为了高铁低钒渣，同时为了造渣的需要，又要加入各种冶金辅料，钢渣成分波动在所难免。
而目前国内常见的钢渣预处理方式有热泼法、热闷法、滚筒法及风淬法等。
笔者分别前往鞍钢、淮钢、马钢等钢厂了解钢渣处理方式并取样进行了分析。
国内各钢厂钢渣处理法及成分见表1。
表1 国内各钢厂钢渣处理法及成分表 %攀钢鞍钢淮钢马钢沙钢九钢西钢钒范围w （CaO）39.86 39.35 41.50 45.34 41.25 42.01 49.82 38.20 38～49 w（MgO）12.23 13.00 7.60 6.35 7.63 12.14 5.91 13.82 6～13 w（Al2O3）2.57 1.101.602.24 2.01 2.29 1.95 1.44 1～2 w（SiO2）12.21 18.00 15.00 11.79 9.34 9.94 15.93 10.06 9～18 w（Fe2O3）28.12 25.88 25.37 19.36 29.00 26.00 22.07 33.59 22～23 w（f-CaO）7.36 6.28 5.94 9.31 9.48处理法闷泼法热泼法热闷法滚筒法风淬法粒化法热闷法热闷法5～9由表1可见，各钢厂钢渣中的五大元素相差不大，均在一定的范围之内，同时，游离氧化钙（f-CaO）含量因处理方式不同而有差异。
碱激发钢渣矿渣胶凝材料凝结硬化性能研究??
碱激发钢渣矿渣胶凝材料凝结硬化性能研究??【摘要】本研究旨在探讨碱激发对钢渣矿渣胶凝材料凝结硬化性能的影响。
通过对钢渣矿渣胶凝材料的特点和碱激发对其性能的影响进行分析，设计了实验方法与流程，并进行了实验结果的分析。
研究发现，碱激发可以显著提高钢渣矿渣胶凝材料的凝结硬化性能。
性能改善措施可以进一步提升材料性能。
本研究为钢渣矿渣胶凝材料的应用提供了重要的理论和实验基础。
未来可以深入探讨碱激发对材料性能的影响机制，并开展更多的性能改善措施研究。
综合以上研究结果，碱激发对钢渣矿渣胶凝材料凝结硬化性能具有重要的促进作用，为该类材料的应用和研究提供了新的思路和方向。
【关键词】碱激发、钢渣矿渣、胶凝材料、凝结硬化性能、研究、实验方法、实验结果、性能改善、结论、展望、总结。
1. 引言1.1 研究背景钢渣矿渣是冶金工业生产过程中产生的一种废弃物，大量的钢渣矿渣排放对环境造成了严重污染。
寻找一种能够有效利用钢渣矿渣的方法，不仅可以降低环境污染，还可以实现资源的再利用，具有重要的经济和环境意义。
近年来，随着建筑工程的发展和需求的增加，对胶凝材料提出了更高的要求。
钢渣矿渣由于其含有大量的氧化铁、钙、镁等成份，使其具有潜在的胶凝活性。
研究碱激发钢渣矿渣胶凝材料凝结硬化性能，对于提高胶凝材料的综合性能，推动矿渣资源的综合利用具有重要意义。
本研究旨在通过添加不同类型的碱激发剂，探究其对钢渣矿渣胶凝材料性能的影响，从而提高其凝结硬化性能，为实现钢渣矿渣资源化利用提供技术支持。
通过实验研究和数据分析，深入探讨碱激发对胶凝材料性能的影响机制，为今后的研究和工程应用提供参考依据。
1.2 研究意义本研究旨在通过碱激发的方式改善钢渣矿渣胶凝材料的凝结硬化性能，探讨碱激发对胶凝材料性能的影响机理，为该材料在工程领域的应用提供技术支撑。
通过实验方法与流程的设计，以及对实验结果的分析，可以深入了解碱激发的作用机制，找到钢渣矿渣胶凝材料的性能改善措施。
几种激发剂对钢矿粉活性影响的研究
几种激发剂对钢矿粉活性影响的研究论文
本文探讨了几种激发剂对钢矿粉活性的影响。
通过分析现有研究，我们发现通过使用可促进钢矿粉活性的有效激发剂来提高钢矿粉质量和性能是可行的方法。
另外，我们还发现，不同激发剂耗材可以改变活性和碳含量，并且可以改善钢矿粉的其他特性，如碳氧化物含量、抗凝性和熔点。
本研究证明，通过使用有效的激发剂可以改变钢矿粉的活性和其它特性。
需要指出的是，在添加可激活钢矿粉的激发剂时，需要特别注意对钢矿粉碳含量的影响。
此外，为了保证基础质量，应尽量避免使用过量的激发剂。
本文进一步讨论了根据不同情况使用不同激发剂的可能性及其应用。
其中，温度低于1300°C时，螺磷酸钠、吡啶-4- 磷酸三钠、三正磷酸二钠等低温激发剂的使用比较理想。
温度在1300—1600°C之间时，可以使用苯酚氧化铁、三聚氰胺磷酸钠等中高温激发剂。
温度高于1600°C时，酒石酸钠、钠氧化镁和氧化硅等高温激发剂相对比较适合。
本文总结了几种激发剂对钢矿粉活性的影响，揭示了不同激发剂在不同温度下的应用，并指出了添加激发剂时应保持碳含量的影响。
本研究的结果对于评估有效的激发剂并促进钢矿粉活性具有重要意义。
激发剂对复合胶凝材料性能的影响
激发剂对复合胶凝材料性能的影响摘要：主要原料为钢渣，将少量激发剂掺入，分析激发剂对钢渣胶凝材料性能所产生的影响。
钢渣中掺入激发剂后，其活性显著提高，将早期钢渣胶凝材料性能极大改变。
在激发剂的作用下，可增加119.8%的钢渣胶凝材料3d抗压强度。
对于钢渣胶凝材料而言，激发剂对浆体水化产物种类没有明显影响。
关键词：钢渣胶凝材料；水化产物；激发剂炼钢过程中产生的废渣则为钢渣，钢渣为潜在水化活性胶凝材料，其化学成分相似于水泥熟料，实现工业废渣建筑材料高值化与资源化关键的途径之一就在于钢渣做混合材生产钢渣胶凝材料上，但是，早期的钢渣胶凝材料强度较低，这是由于其水化活性弱的缘故，所以，对钢渣胶凝材料性能进行改造以及将胶凝材料中钢渣的掺量提高等技术不断得到应用，其中研究重点就在于怎样提升早期强度、及钢渣活性的有效激发。
为控制环境污染、对钢渣进行充分利用，文章中的材料使用钢渣，创新高钢渣掺量的钢渣胶凝材料，以研究激发剂对钢渣胶凝材料水化产物微观结构以及对钢渣胶凝材料性能产生的影响。
一、原料与方法1A SO工业废渣硫酸盐激发剂、钠盐工业废渣的钠型激发剂、以及碱采用成分为()243性复合激发剂。
试验主要原料则为钢铁厂磁选除铁转炉钢渣、水淬高炉矿渣、以及水泥厂二水石膏、熟料。
各项原料的化学组成参见表所示。
水量以同等标准稠度为水泥净浆试样成型原则，采用X射线衍射仪对水化产物进行分析，采用扫描电镜观察水泥石微观结构和形貌。
表各项原料化学组成二、钢渣胶凝材料性能受激发剂影响复合激发剂，以显著激发效果、降低激发剂用量。
从不同程度上，两种激发剂均提高了早期钢渣胶凝材料的强度，并缩短了钢渣胶凝材料的终凝及初凝时间。
激发剂加速了早期钢渣胶凝材料水化反应速度，将钢渣水化活性有效提高，这样，早期钢渣胶凝材料的强度获得提升，因此，复合掺加激发剂，起到改善激发效果、减少激发剂用量的作用。
三、钢渣胶凝材料强度受钢渣掺量影响为了对最佳钢渣掺量进行分析，钢渣掺量在20%至50%，复合激发剂掺量在3%，石膏掺量为5%，固定熟料掺量在20%的范围内变化，并随之变动矿渣掺量，当增加钢渣掺量后，也降低了钢渣胶凝材料的抗压强度。
几种激发剂对钢矿粉活性影响的研究
几种激发剂对钢矿粉活性影响的研究
於林锋;林茂松;王琼
【期刊名称】《粉煤灰综合利用》
【年(卷),期】2014(000)005
【摘要】研究了几种单一激发剂不同掺量对钢矿粉活性的激发作用及机理,优选最佳激发剂种类及掺量.结果表明:对钢矿粉激发效果较好的激发剂为半水石膏、氧化钙、二水石膏、硫酸钠、氢氧化钠,其激发剂最优掺量分别为半水石膏0.6％、氧化钙0.15％、二水石膏0.2％、硫酸钠0.15％、氢氧化钠0.03％,其中半水石膏可提高钢矿粉各龄期活性指数8％以上.
【总页数】3页(P9-11)
【作者】於林锋;林茂松;王琼
【作者单位】上海市建筑科学研究院,上海200032;上海市建筑科学研究院,上海200032;上海市建筑科学研究院,上海200032
【正文语种】中文
【中图分类】X757
【相关文献】
1.激发剂对钢渣早期活性影响的研究 [J], 唐正彦;王建国;董涛
2.用于钢矿粉复合激发剂的试验研究 [J], 林茂松;樊钧;王琼;於林锋
3.不同化学激发剂对矿粉活性的影响研究 [J], 王琴;白国强;刘洋;李凯;陈志成
4.水泥种类及激发剂掺量对钢矿粉活性的影响研究 [J], 史若昕;於林锋
5.水泥种类及激发剂掺量对钢矿粉活性的影响研究 [J], 史若昕;於林锋
因版权原因，仅展示原文概要，查看原文内容请购买。
复合激发剂对钢渣-矿渣基胶凝材料性能的影响
复合激发剂对钢渣-矿渣基胶凝材料性能的影响宋月;林娜;马彦伟;杨磊;申星梅;郑翠红;檀杰【摘要】基于正交试验,通过对钢渣-矿渣基胶凝材料外观形貌、抗压强度、水化产物的分析,研究氢氧化钙和激发剂D的复合激发剂对钢渣-矿渣基胶凝材料的安定性及抗压强度的影响.结果表明:与未添加激发剂相比,复合激发剂能显著激发钢渣-矿渣基胶凝材料的活性,改善其安定性;胶凝材料抗压强度影响因素的强弱顺序依次为激发剂D、氢氧化钙、钢渣微粉;钢渣微粉、矿渣微粉、氢氧化钙、激发剂D质量分数分别为40％,53％,3％,4％时,制得的胶凝材料试样体积安定性合格,且抗压强度最大,达15.46 MPa.【期刊名称】《安徽工业大学学报（自然科学版）》【年(卷),期】2019(036)001【总页数】5页(P24-28)【关键词】激发剂;胶凝材料;体积安定性;抗压强度【作者】宋月;林娜;马彦伟;杨磊;申星梅;郑翠红;檀杰【作者单位】安徽工业大学材料科学与工程学院,安徽马鞍山 242032;安徽工业大学材料科学与工程学院,安徽马鞍山 242032;安徽工业大学材料科学与工程学院,安徽马鞍山 242032;安徽工业大学材料科学与工程学院,安徽马鞍山 242032;安徽工业大学冶金减排与资源综合利用教育部重点实验室,安徽马鞍山 242032;安徽工业大学材料科学与工程学院,安徽马鞍山 242032;安徽工业大学材料科学与工程学院,安徽马鞍山 242032【正文语种】中文【中图分类】TQ177钢渣是炼钢过程中产生的废渣，产量为粗钢产量的12%～15%。
我国排放的钢渣大多为转炉钢渣，其化学和矿物组成与水泥熟料相近，由硅酸钙类矿物、金属铁和铁氧化物等化学物质组成[1]。
硅酸钙类矿物及其他成分主要由硅酸二钙(2CaO·SiO2)、硅酸三钙(3CaO·SiO2)、橄榄石(CaO·RO·SiO2)、蔷薇辉石(3Ca O·RO·2SiO2)以及RO相(MgO、MnO、FeO的固溶体)等组成。
不同激发剂对钢渣活性影响的研究_李玉祥
第31卷第2期硅酸盐通报Vol．31No．22012年4月BULLETIN OF THE CHINESE CERAMIC SOCIETYApril ，2012不同激发剂对钢渣活性影响的研究李玉祥1，王振兴2，冯敏1，李辉1（1．西安建筑科技大学材料科学与工程学院西部建筑科技重点实验室，西安710055；2．中建商品混凝土有限公司，武汉430074）摘要：本文选用水玻璃、氢氧化钠、硫酸钠、硅灰、铝酸钠以及复合激发剂，系统研究了不同类别激发剂对钢渣活性的影响和激发机理。
利用SEM 和XRD 对不同激发剂制备的钢渣胶凝材料水化产物进行了微观表征和矿物相分析，比较了不同龄期活性激发钢渣胶凝材料的抗压强度。
结果表明：激发剂能促使钢渣水化产物中水化硅酸钙凝胶含量增加，促进钙矾石晶体生成，破坏钢渣中玻璃体网络结构，增大钢渣水化浆体的密实度。
硅灰作为激发剂对钢渣活性的激发效果最好，制备的水泥试块28d 抗压强度能达15．9MPa 。
关键词：钢渣；激发剂；水化产物；钢渣胶凝材料中图分类号：TU502文献标识码：A文章编号：1001-1625（2012）02-0280-05Study on the Effect of Different Activatorson Activation of Steel SlagLI Yu-xiang 1，WANG Zhen-xing 2，FENG Min 1，LI Hui 1（1．Key Laboratory of Western Architecture and Technology ，College of Materials Science and Engineering ，Xi＇a n University of Architecture and Technology ，Xi＇a n 710055，China ；2．CSCEC Ready Mix Co．，Ltd．，Wuhan 430074，China ）Abstract ：In this paper ，different activators were used to improve the steel slag activity ，such as water glass ，sodium hydroxide ，sodium sulfate ，silica fume ，sodium aluminate and compound activator．The effect of different activators on the steel slag activity and the activation mechanism were systemically investigated．The microstructure and mineral phases of hydrated products of the steel slag cementitious materials prepared by different activaors were characterized by SEM and XRD ，respectively．The compressive strength of different ages were compared．The results show that the activators can promote the increase of hydrated calcium silicate gel and the formation of ettringite in steel slag hydrated products ，destroy the network structure of vitreous body in steel slag ，and increase the compactness of steel slag hydrated paste．Silica fume displays relatively better activation effect as an activator ，and the 28d compressive strength of the prepared cement test block can be up to 15．9MPa．Key words ：steel slag ；activator ；hydrated product ；steel slag cementitious materials基金项目：陕西省自然科学基础研究计划项目资助（2011JQ7011）作者简介：李玉祥（1978-），男，博士，讲师．主要从事无机非金属材料的研究．E-mail ：yuxli2003@163．com 1引言钢渣是炼钢产生的副产品，排放量约占粗钢产量的15% 20%［1］。
钢渣粉水化活性的激发技术
度测试结果如图 ２ 。
浆体 ７ ｄ强度分别为 １ ． ８ Ｍ Ｐ ａ 、１ ． ０ Ｍ Ｐ ａ 和１ ． ６ Ｍ Ｐ ａ 。
８ ５ ２
文章编 号 ：１ ０ ０ ７ — ０ ４ ６ Ｘ（ ２ ０ １ ７ ） ０ 卜 ■ ｌ ｌ
钢渣粉水化活性的激发技术
Ａ ｃ ｔ ｉ ｖ ａ ｔ ｉ ｏ ｎ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｏ ｆ ｒ ｄ ｒ ａ ｔ ｉ ｏ ｎ Ａ ｃ ｔ ｉ ｖ ｉ ｔ ｙ ｏ ｆ Ｓ ｔ ｅ ｅ ｌ Ｓ ｌ ａ ｇ Ｐ ｏ ｗ ｄ ｅ ｒ
钢渣粉水化活性的提高作用。
有少量 ｃ ２ Ｆ 、Ｃ ３ Ｓ 、Ｃ ２ Ｓ 、 ｆ － Ｃ ａ Ｏ和 Ｒ ０相等。
１ 试 验材料和方 法
１ ． １ 原材料
（ １ ） 水泥。海螺牌 Ｐ ． ０ ４ ２ ． ５，中国海螺水泥股份有 限公司生产 ，其化学组成见表 １ 。 （ ２ ）钢渣 粉。采用 宝 钢 ０ ～ ５ ｍ ｍ滚 筒渣 砂 和 ５ １ ６ ｍ ｍ滚 筒 渣 碎 石，经 磨 细后 过 Ｏ ． ６ ３ ｍ ｍ筛 ，筛 余 量 为 ０ ． ７ ８ ％，筛下作 为成 品钢渣粉 ， 其０ ． ０ ８ ０ ｍ ｍ方孔筛筛余
粉 具有 一 定的 自硬性 ，其早 期水化 活性 较低 但 具有较 高的后期 水化 活性 ，Ｎａ ， Ｓ Ｏ 、Ｃａ Ｃ１ ， 和Ｎａ Ｃ１ 均 对钢
渣粉 及其 与矿 粉 、或 者 与矿 粉 ＋ 粉 煤灰 的 复合体 系具有 活性 激发 作 用 ，但 作 用规律 及 最佳掺 量 各不 相 同。 ３种 激发 剂的 最佳掺 量分 别为 ０ ． ９ ％、Ｏ ． ９ ％和 ０ ． ３ ％，激发 剂掺 量过 高会 降低 激发 效果甚 至会产 生后 期强度
激发剂对钢渣基掺合料性能的影响研究
掺合料的微 观 分 析 以 50 % 的 水 泥 和 50 % 的 GKF 制 备 成 净 浆 测 定。 净 浆 试 件 的 制 备 参 照 标 准
GB / T 1346—2011 测定净浆的标稠,制备净浆试件,净浆试件养护到 3 d、7 d 和 28 d 时将试件敲碎放入无水
乙醇中 24 h 终止水化,再放入烘箱中低温干燥,部分粉磨制样,测定 XRD;部分较平整薄碎片制成薄片,进行
硅
第 41 卷 第 2 期
2022 年 2 月
BULLETIN
OF
酸
THE
盐
CHINESE
通
CERAMIC
报
SOCIETY
Vol. 41 No. 2
February,2022
激发剂对钢渣基掺合料性能的影响研究
梁延秋1 ,许世斌1 ,夏举佩1 ,谭艳霞2
(1. 昆明理工大学化学工程学院,昆明 650500;2. 昆明冶金高等专科学校环境与化工学院,昆明 650033)
霜现象,影响美观。 因此,使用单一的激发剂难以实现掺合料活性的大幅度提高。
随着建筑行业的发展,对混凝土综合性能提出了更高的要求,在单一激发剂无法实现要求的情况下,更
多的研究者将目光投向复合激发剂。 河海大学的邢有红 [13] 探究了复合激发剂对石屑混凝土主要性能的影
响,改善了石屑混凝土的和易性等性能。 易辰星等 [14] 探究了复合激发剂对大掺量粉煤灰水泥强度的影响,
试验用粒化高炉矿渣(granulated blast furnace slag, GBFS)来自昆明钢铁集团,根据标准 GB / T 27975—2011
《 粒化高炉矿渣的化学分析方法》 中的分析方法测定其化学成分,如表 1 所示。 图 1( b) 为矿渣的 XRD 谱。
钢渣对碱激发矿渣早期性能及组成的影响
钢渣对碱激发矿渣早期性能及组成的影响董志荣;任雪红;胡月阳;叶家元;栾政彬;张文生【期刊名称】《水泥》【年(卷),期】2024()3【摘要】为研究不同钢渣掺量对钢渣-矿渣碱激发复合材料性能的影响,以钢渣和矿渣作为原料,模数为1.4的水玻璃溶液作为碱激发剂,制备了不同钢渣掺量的矿渣基地质聚合物。
通过抗压强度、X射线衍射(XRD)、热重分析(TGA)、孔结构分析(MIP)、红外光谱分析(FTIR)和场发射扫描电子显微镜与能量色散X射线(SEM-EDS)等检测方法和测试手段对试样进行检测和分析。
试验结果表明,钢渣-矿渣基地质聚合物的抗压强度随钢渣掺量的增加先升高而后降低,钢渣的最佳掺量为15%。
分析结果表明,当钢渣掺量较低时,钢渣的加入促进了无定形凝胶产物的形成,生成的凝胶产物填充了孔隙,并将其转化为孔径较小的凝胶孔,使得总孔隙率降低,提升了试样的抗压强度。
然而,超过最佳钢渣掺量的试样,由于钢渣中存在的MgO与CaO发生了体积膨胀,导致样品产生裂纹从而造成抗压强度下降。
【总页数】6页(P19-24)【作者】董志荣;任雪红;胡月阳;叶家元;栾政彬;张文生【作者单位】雅砻江流域水电开发有限公司;中国建筑材料科学研究总院有限公司绿色建筑材料国家重点实验室;盐城工学院【正文语种】中文【中图分类】TQ177【相关文献】1.矿渣掺量对碱激发粉煤灰-矿渣反应过程及产物组成的影响2.激发剂组成对碱激发-矿渣水泥砂浆变形及力学性能的影响3.钢渣用量对碱激发钢渣-矿渣基灌浆材料性能的影响4.高铁钢渣作碱激发剂对过硫磷石膏矿渣凝结硬化性能的影响5.水玻璃掺量对碱激发矿渣-不锈钢渣水泥抗裂性能的影响因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１
２
３ ４
３
４ ５
３
４ ５
０． ８
１Ｏ ． １２ ．
成温度较水泥熟料形成温度高， 以钢渣的晶体颗 所 粒较大 ， 结晶较为致密 ， 其硅酸盐矿物的水化速率较
低 ， 而 需 要 采 取 一 些 措 施 激 发 钢 渣 的 水 化 活 因
性 Ｊ 。本 文通 过 研 究 几 种 碱 性 激 发 剂 对 钢 渣 活 性
２ ～ ％为宜。 ％ ３
（ ） 用 正 交 试 验 方 法 考 察 芒 硝 （ 、 玻 璃 ２采 Ｂ） 水 （ 、 质 素磺 酸 钙 （ 掺 人 量 对 钢渣 活 性 的激 发 Ｃ）木 Ｄ） 效果 。正 交试 验 的因素水 平见 表 １ 。
表 １ 因 素水 平表
关键词 ： 钢渣 ； 潜在活性 ； 性激发剂 碱
的 影 响处 于二 者 之 间 。 由此 可 以得 出结 论 ， 促 进 在
Ｒｅ ｅ ｒ ｈ ＆ Ａｐｐ ｉａ ｉ ｎ ｏ ｌ ｎｇ Ｍ ａ ｅ ｉｌ ｓａｃ ｌｃ ｔｏ ｆＢｕｉ ｄｉ ｔ ｒａ ｓ
（） １ 钢渣 先经 颚 式 破碎 机 破 碎 至粒 度 ＜７ｍ ｍ，
・
８・
中 图分 类 号 ：Ｑ １２ １ Ｔ ７ ． 文 献 标 识 码 ： Ａ
引 言
钢渣 是 炼 钢 过程 中产 生 的废渣 ， 数量 约 为钢 产
＼
＼ 芒硝掺人量 水玻璃掺入量 木质素 钙 磺酸
＼ ／ ％
２
因 素
Ｂ
Ｃ
２
Ｄ
／ ％
掺 入量 ／ ％
０． ６
２０２ ；． ５０２ ２ 山东安 丘恒 日水 泥有 限责任 公 司 ， 山东 安丘 ２ ２ ０ ） ６ １９
摘 要： 钢渣水化速率慢是限制其应用的主要因素。通 过正
然 后经 ５０ｍ × ０ ｍ水 泥标 准试验 磨机 粉磨 ０ ｍ ５０ｍ
至 比表 面积 为 ４ ３ ４ ｉ ／ ｇ １ ． ｋ 。水 泥熟 料 先 经 颚式 破 ｎ 碎 机破碎 至粒 度 ＜ ｍ， 后加 入 ４ ７ｍ 然 ％天 然石 膏 ， 经
纯 ） 。
各试样 的 ３ｄ抗 压强 度正交 分 析见表 ２ 。 由表 ２可见 ， 过 抗压 强 度分 析 得 到 的最 优 方 通 案为 Ｂ ｃＤ ， １ ，在 ６组试验 中与其较为接近的是第
１ 而且第 １ 组Ｂ ｃＤ ， 组的结果在所有试样 中是最
好的， 与空 白样相 比抗 压 强度 提 高 了 ２ ％ 。说 明所 ２ 得 的最优方 案是 符合 实 际的 。由抗压 强度 得 出的结 果 可 以看 出 ， 在水 化初 期 ， 硝掺 入量 和减水 剂 掺入 芒
１３ 测 定方 法 ．
比表面 积 的测 定 按 Ｇ ／ ０４ ２０ 《 泥 比 Ｂ Ｔ８７ － ０ ８ 水 表 面积测 定方 法 （ 氏法 ） 进 行 ； 泥 强度 的测 定 勃 》 水 按 Ｇ ／ ７７ －２０ （ Ｂ Ｔ１６ １ ０５ 水泥 胶砂 强度 检验方 法 （Ｓ （ ＩＯ
的影响 ， 以期为合理配制复合激发剂提供依据。
交试验 ， 研究 了芒硝、 水玻璃 、 木质 素磺酸钙 ３种激发剂 对钢
渣早期水化 活性 的影 响。试验结果表 明， 掺入激发剂对钢 渣
水 化 活性 有 较大 影 响 ， 当芒 硝掺 量 为 ２ ， ％ 水玻 璃 掺 量 为 ２ ， ％ 木质素磺酸钙掺量为 ０ ６ 时 ， 钢渣水 化活性 的激发 ．％ 对
５０ｍ ５ ０ｍ ０ ｍ× ０ ｍ标 准试 验磨机 粉 磨 至 比表 面积
为 ３ ３ ９ｉ ／ ｇ ５ ． ｋ 。按 水 泥：钢 渣 （ 量 比 ）＝７ ：３ ｎ 质 ０ ０ 的 比例均 匀混 合 。
效果最好 。在激发钢渣早期水化活性方面 ， 芒硝 的效果 优于
水玻璃 。配 制 复合 激 发 剂 时， 要优 先 考 虑 芒硝 的掺 量 ， 以
量的 １％ 一 ０ 。钢渣中含有部分 ｃｓ ｃｓ等矿 ５ ２％ 、，
物， 同时还 含有 一定 量 的 ｆ ａ Ｏ和 Ｍｇ 具有 潜在 的 Ｃ Ｏ， 胶凝 性能 … 。钢 渣水 化 速率 较 慢 ， 在 一些 碱 性 激 但 发剂 的激 发下 ， 水 化 速率 可 大 大 提 高 。钢渣 的形 其
量对试样 强度 的影 响较大 。
（） ５ 水玻 璃 （ ａＳＯ ９ ： 学试 剂 （ 析 Ｎ ： ｉ ，・ Ｈ Ｏ） 化 分
纯 ） 。
（） ６ 木质素磺酸钙 ： 化学试剂（ 分析纯） 。
１２ 试 验方 法和 步骤 ．
在提高 早期 水化 效率 上 ， Ｂ和 Ｄ的影 响较 大 ， ｃ
表 ２ 各 试 样 的 ３ｄ抗 压 强 度 正 交分 析
、＼
Ｓ１ ｓ ２ Ｓ ３
由 图 １可 以看 出 ， 随着芒 硝掺 人量 的增加 ， 泥 水 抗压 强度有 降低 趋势 。说 明 当芒 硝超 过一 定掺入 量 时会 影 响水 泥 的结 构 。芒 硝 掺 人 量 为 ２ ～３ 时 ％ ％ 对 强度 影 响较大 ， 效果 最好 。 综 合 抗折 强 度 和抗 压 强 度可 以看 出 ， 硝 对 水 芒 泥 的早期水 化有 较大影 响。钢渣 中的 ＣＳ ＣＳ含 量 、， 较低 ， 化初 期释 放 的 Ｃ （ Ｈ） 少 ， 相 碱度 较 水 ａ Ｏ 较 液
法 ） 进行。 》
１ 试 验
１ １ 原 料 ．
２ 结 果 与 讨 论
２ １ 激发 剂的激 发效 果分析 ．
（） １ 钢渣 ： 自济南钢铁总公司鲍德炉料公司。 取
（） ２ 水泥熟 料 ： 自山东 山水集 团。 取 （） ３ 天然石 膏 ：Ｏ Ｓ 含量 为 ３ ．４ 。 ８９ ％ （ ） 硝 （ ａＳ ・１Ｈ Ｏ） 化 学 试 剂 （ 析 ４芒 Ｎ ：Ｏ ０ ： 分
文章编 号：０ ９— ４ １ ２ １ ）４— ０ ８— ３ １０ ９４ （ ０２ ０ ００ ０
几 种 激 发 剂 对 钢 渣 早 期 活 性 的 影 响
口 口 董 涛 李 ， 楠 陶 珍 东 常 青 （ ． 南 大 学 材 料 科 学 与 工 程 学 院 ， 东 济 南 ， ， １济 山
