浅层平板载荷试验方案

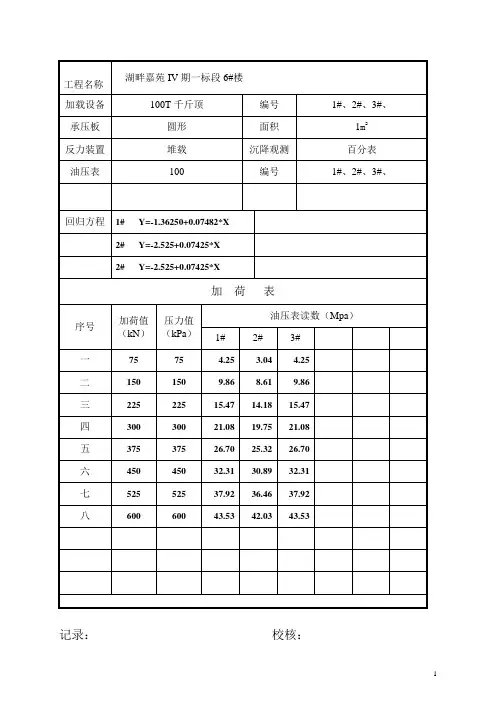

浅层平板静载荷试验
工程名称湖畔嘉苑IV期一标段6#楼加载设备100T千斤顶编号1#、2#、3#、承压板圆形面积1m2反力装置堆载沉降观测百分表油压表100 编号1#、2#、3#、回归方程1# Y=-1.36250+0.07482*X2# Y=-2.525+0.07425*X2# Y=-2.525+0.07425*X加荷表序号加荷值（kN）压力值（kPa）油压表读数（Mpa）1# 2# 3#一7575 4.25 3.04 4.25 二1501509.86 8.61 9.86 三22522515.47 14.18 15.47 四30030021.08 19.75 21.08 五37537526.70 25.32 26.70 六45045032.31 30.89 32.31 七52552537.92 36.46 37.92 八60060043.53 42.03 43.53记录：校核：浅层平板静载荷试验要点一、加卸载方式应符合下列规定：1、加载应分级进行，采用逐级等量加载，本工程设计地基承载力特征值300kPa ，采用S= 1 m2承压板，分极荷载为75kPa ，共分8级。
2、承压板底标高应与基底设计标高相适应，承压板底应铺设粗砂或中砂垫层，厚度不应超过20mm。
二、本次试验采用慢速维持荷载法，试验步骤应符合下列规定：1、每级加载后按10min、10min、10min、15min、15min、以后每隔30min测读一次沉降量，当在连续两小时内，每小时的沉降量小于0.1mm，则认为已趋稳定，可加下一级荷载。
三、当出现下列现象之一时可终止试验：1、沉降s急剧增大，荷载-沉降（p-s)曲线出现陡降段；2、沉降量与承压板宽度或直径之比大于等于6%；3、承压板周围的土明显地侧向挤出；4、某一级荷载下，24小时内沉降速率不能达到稳定标准。
记录：校核：。
浅层平板载荷试验
浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。
二、检测工程量检测数量在同一条件下每个场地不应少于3点。
三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。
2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。
②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。
③．沉降测量采用位移传感器或大量程百分表。
并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。
根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。
六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。
②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。
③试桩现场须保证220V照明电源，临时停电应预先通知。

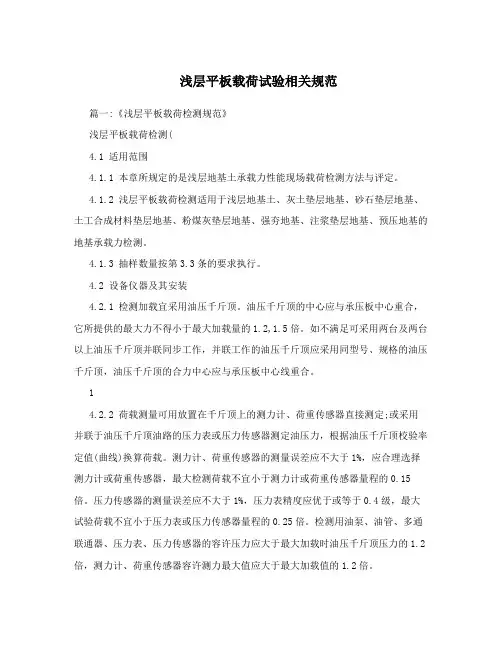

浅层平板载荷试验相关规范
浅层平板载荷试验相关规范篇一:《浅层平板载荷检测规范》浅层平板载荷检测(4.1 适用范围4.1.1 本章所规定的是浅层地基土承载力性能现场载荷检测方法与评定。
4.1.2 浅层平板载荷检测适用于浅层地基土、灰土垫层地基、砂石垫层地基、土工合成材料垫层地基、粉煤灰垫层地基、强夯地基、注浆垫层地基、预压地基的地基承载力检测。
4.1.3 抽样数量按第3.3条的要求执行。
4.2 设备仪器及其安装4.2.1 检测加载宜采用油压千斤顶。
油压千斤顶的中心应与承压板中心重合，它所提供的最大力不得小于最大加载量的1.2,1.5倍。
如不满足可采用两台及两台以上油压千斤顶并联同步工作，并联工作的油压千斤顶应采用同型号、规格的油压千斤顶，油压千斤顶的合力中心应与承压板中心线重合。
14.2.2 荷载测量可用放置在千斤顶上的测力计、荷重传感器直接测定;或采用并联于油压千斤顶油路的压力表或压力传感器测定油压力，根据油压千斤顶校验率定值(曲线)换算荷载。
测力计、荷重传感器的测量误差应不大于1%，应合理选择测力计或荷重传感器，最大检测荷载不宜小于测力计或荷重传感器量程的0.15倍。
压力传感器的测量误差应不大于1%，压力表精度应优于或等于0.4级，最大试验荷载不宜小于压力表或压力传感器量程的0.25倍。
检测用油泵、油管、多通联通器、压力表、压力传感器的容许压力应大于最大加载时油压千斤顶压力的1.2倍，测力计、荷重传感器容许测力最大值应大于最大加载值的1.2倍。
4.2.3 沉降测量宜采用大位移传感器或大量程百分表(量程等于大于30mm)，并应符合下列规定:1 测量误差不大于0.1%FS，分辨力优于或等于0.01mm。
2 应在其载荷板两个方向对称安置4个位移传感器或大量程百分表。
3 沉降测定平面应在承压板上，测点应牢固地固定于承压板上。
4 基准梁应具有一定的刚度(宜采用工字钢作基准梁，高跨比不宜小于1/40。
)，梁的一端应固定在基准桩上，另一端应简支在基准桩上。

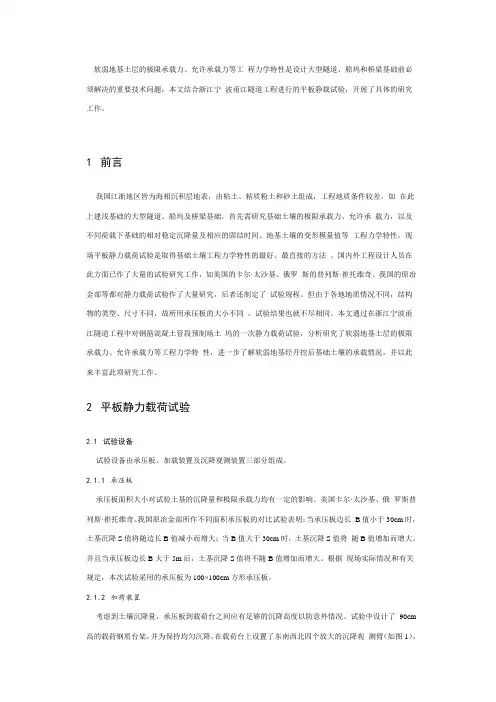

浅层地基上平板静力载荷试验研究
软弱地基土层的极限承载力、允许承载力等工程力学特性是设计大型隧道、船坞和桥梁基础前必须解决的重要技术问题，本文结合浙江宁波甬江隧道工程进行的平板静载试验，开展了具体的研究工作。
1前言我国江浙地区皆为海相沉积层地表，由粘土、粘质粉土和砂土组成，工程地质条件较差。
如在此上建浅基础的大型隧道、船坞及桥梁基础，首先需研究基础土壤的极限承载力、允许承载力，以及不同荷载下基础的相对稳定沉降量及相应的固结时间、地基土壤的变形模量值等工程力学特性。
现场平板静力载荷试验是取得基础土壤工程力学特性的最好、最直接的方法。
国内外工程设计人员在此方面已作了大量的试验研究工作，如美国的卡尔·太沙基、俄罗斯的普列斯·崔托维奇、我国的原冶金部等都对静力载荷试验作了大量研究，后者还制定了试验规程。
但由于各地地质情况不同，结构物的类型、尺寸不同，故所用承压板的大小不同，试验结果也就不尽相同。
本文通过在浙江宁波甬江隧道工程中对钢筋混凝土管段预制场土坞的一次静力载荷试验，分析研究了软弱地基土层的极限承载力、允许承载力等工程力学特性，进一步了解软弱地基经开挖后基础土壤的承载情况，并以此来丰富此项研究工作。
2平板静力载荷试验2.1试验设备试验设备由承压板、加载装置及沉降观测装置三部分组成。
2.1.1承压板承压板面积大小对试验土基的沉降量和极限承载力均有一定的影响。
美国卡尔·太沙基、俄罗斯普列斯·崔托维奇、我国原冶金部所作不同面积承压板的对比试验表明：当承压板边长B值小于30cm时，土基沉降S值将随边长B值减小而增大；当B值大于30cm时，土基沉降S值将随B值增加而增大。
并且当承压板边长B大于5m后，土基沉降S值将不随B值增加而增大。
根据现场实际情况和有关规定，本次试验采用的承压板为100×100cm方形承压板。
2.1.2加荷装置考虑到土壤沉降量，承压板到载荷台之间应有足够的沉降高度以防意外情况。

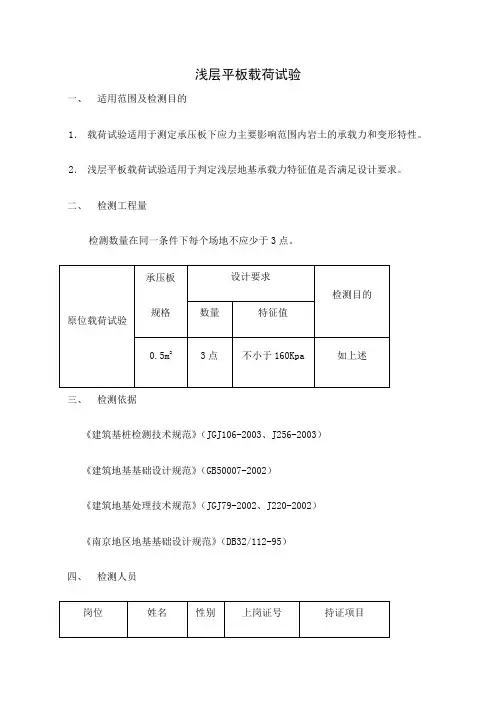

浅层平板载荷试验
浅层平板载荷试验一、适用范围及检测目的1( 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
2( 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。
二、检测工程量检测数量在同一条件下每个场地不应少于3点。
设计要求承压板检测目的规格数量特征值原位载荷试验20.5m 3点不小于160Kpa 如上述三、检测依据《建筑基桩检测技术规范》(JGJ106-2003、J256-2003)《建筑地基基础设计规范》(GB50007-2002)《建筑地基处理技术规范》(JGJ79-2002、J220-2002)《南京地区地基基础设计规范》(DB32/112-95)四、检测人员岗位姓名性别上岗证号持证项目项目经理技术负责安全科长材料员测试员测试员五、检测装置、仪器及设备1. 反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南~海量资源尽在本账号~京市主要为压重平台反力装置，该种装置应符合以下规定:?. 能提供的反力不得小于最大加载量的1.2倍;?. 压重宜在检测前一次加足，并均匀稳固地放置于平台上; ?. 压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。
2. 荷载、沉降测试装置?( 分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使:采用的千斤顶型号、规格相同;千斤顶的合力中心应与桩轴线重合。
?( 荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
并使:传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。
?( 沉降测量采用位移传感器或大量程百分表。
并使:测量误差不大于0.1%Fs,分辨力不小于0.01mm。
根据本工程检测要求，拟采用的主要仪器、设备参见附录:用于本工程的主要仪器、设备。

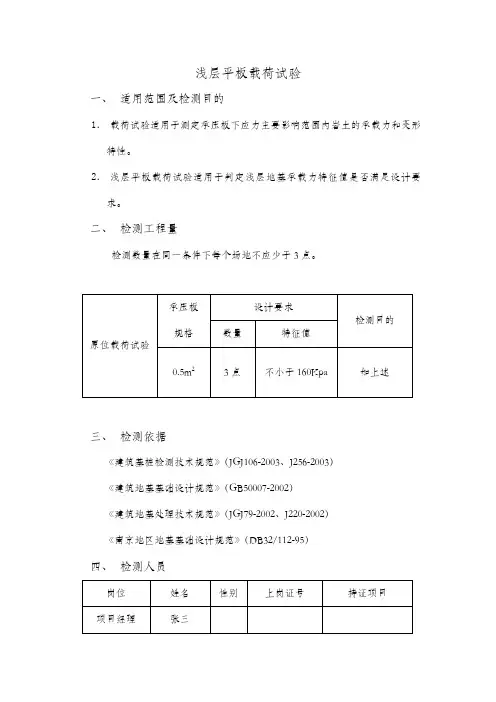

浅层平板载荷试验方案讲课稿
浅层平板载荷试验一、 适用范围及检测目的1． 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
2． 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。
二、 检测工程量检测数量在同一条件下每个场地不应少于3点。
三、 检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、 检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。
2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。
②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。
③．沉降测量采用位移传感器或大量程百分表。
并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。
根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。
六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。
②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。
③试桩现场须保证220V照明电源，临时停电应预先通知。
浅层平板载荷试验
浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。
二、检测工程量检测数量在同一条件下每个场地不应少于3点。
1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。
2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。
②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。
③．沉降测量采用位移传感器或大量程百分表。
并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。
根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。
六、检测条件（需委托方配合）①②的砂③④6m ⑤⑥七、1.2.加、卸载及沉降测读①测量系统的初始稳定读数观测：加压前，每隔10min读数一次，连续三次读数不变可开始试验。
②加载方式为单循环加载，荷载逐级递增直到破坏，然后分级卸载。
③加载分级进行，第一级加载值为预估设计荷载的1/5，以后每级为1/10。
④沉降量测读：加载后间隔5min、5min、10min、10min、15min、15min测读一次沉降，以后每隔30min测读一次沉降。
⑤稳定标准：连续两小时每小时沉降量小于等于0.1mm。
⑥卸载观测：每级卸载为加载时的两倍，如为奇数，第一级可为三倍。
浅层平板载荷试验方案
浅层平板载荷试验一、 适用范围及检测目的1． 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
2． 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。
二、 检测工程量检测数量在同一条件下每个场地不应少于3点。
三、 检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003） 《建筑地基基础设计规范》（GB50007-2002） 《建筑地基处理技术规范》（JGJ79-2002、J220-2002） 《南京地区地基基础设计规范》（DB32/112-95）四、 检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。
2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。
②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。
③．沉降测量采用位移传感器或大量程百分表。
并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。
根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。
六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。
②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。
③试桩现场须保证220V照明电源，临时停电应预先通知。
桥涵工程地基与基础—平板载荷试验
第二部分 深层平板载荷试验
P-S曲线有比例界限时
取该比例界限所对应的 荷载值
规定一 规定二 规定三
若不能按上述两款要求确定时 取S/d=0.01～0.015所对应荷载值 但其值不应大于最大加载量一半
满足前三款终止 加载条件之一
前一级荷载为极 限荷载
当极限荷载值小 于比例界限荷载 值2倍时
加载分级按照预估极 限承载力1/15～1/10分 级施加
试验方法
02
每级加载后第一个小时内按 间隔10min、10min、10min、 15min、15min测一次沉降量
以后为每隔半小时测读一次 沉降量
03
当连续两小时内，每小时沉 降量小于0.1mm时
认定已趋稳定 可加下一级荷载
第二部分 深层平板载荷试验
取极限荷载值的 一半
数据处理
地基土承载力基本容许值应符合以上规定：
第二部分 深层平板载荷试验
规定：E0的计算一般取P-S关系曲线的直线段
E0
ω
Pd S
ω — 试验深度和土类有关的系数
P — P-S关系曲线上线性段的压力（kPa）
S — 与对应的沉降（mm）
d — 承压板直径（m）
数据处理
地基土变形模量的确定：
适用范围
适用于埋深≥3.0m和地下 水位以上的地基土
承压板的直径为800mm的 刚性板
紧靠承压板周围外侧的土 层高度不应≥0.8m
第二部分 深层平板载荷试验
压重平台反力装置 01
地锚反力装置 02
加载反力 装置
锚桩横梁反力装置 03
地锚压重联合反力 装置 04
第ห้องสมุดไป่ตู้部分 深层平板载荷试验
01
浅层平板载荷试验要点
浅层平板载荷试验要点一、引言浅层平板载荷试验是土木工程中评估土壤承载力和地基基础设计的重要方法之一。
本文将介绍浅层平板载荷试验的基本概念、试验设备、试验步骤和注意事项，以便工程师们正确进行试验并获得准确可靠的试验结果。
二、基本概念浅层平板载荷试验是利用平板在土壤表面施加荷载，通过测量其沉降和变形，评估土壤的承载力和变形特性。
试验时，将平板放置在土壤表面，逐渐增加荷载，记录不同荷载下的沉降量，从而绘制出载荷-沉降曲线。
三、试验设备1. 平板：平板应具备足够的刚度和强度，能够承受试验所需的荷载，并保持稳定的形状。
通常使用钢制或混凝土制的平板。
2. 压力板：用于施加荷载到平板上。
压力板应平整，表面质量好，并具备足够的刚度和强度。
3. 变形测量设备：用于测量平板的变形，一般采用位移传感器或应变片等。
4. 荷载施加系统：包括荷载加重装置和测量荷载大小的设备。
四、试验步骤1. 现场准备：确定试验点，清理试验区域，并测定土壤的含水量。
2. 安装平板：将平板放置在试验点上，保持水平稳定，并确保与土壤有足够的接触面。
3. 施加荷载：逐渐施加荷载到平板上，每次增加荷载后，等待平板变形稳定后再进行下一次加荷。
4. 变形测量：在荷载施加过程中，利用变形测量设备实时监测平板的沉降和变形情况。
5. 绘制曲线：将荷载与平板沉降的数据绘制成载荷-沉降曲线，并进行分析和评估。
五、注意事项1. 试验前要对试验点周围的土壤进行充分的勘测和分析，确保试验可靠性。
2. 平板应正确放置，与土壤接触面积要充分，并且不得有明显的空隙。
3. 每次加荷后要等待平板沉降稳定后再进行下一次加荷，以确保数据准确。
4. 变形测量设备应放置在适当的位置，避免干扰或误差。
5. 试验结束后，应对平板和设备进行清理和维护，以保证下次使用的可靠性。
六、结论浅层平板载荷试验是评估土壤承载力和地基基础设计的重要方法，通过合理的试验步骤和注意事项，可以获得准确可靠的试验结果。
最新浅层平板载荷试验检测地基承载力作业指导书
浅层平板载荷检测作业指导书1 目的和适用范围及标准地基土浅层平板载荷试验适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力和变形系数。
试验依据《建筑地基基础设计规范GB50007-2011》2 试验原理载荷试验(Plate Load Test，简称PLT)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。
在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。
通过对p-s曲线进行计算分析，可以得到地基土的承载力f ak。
3 仪器设备试验设备包括承压板、加荷装置和沉降观测装置。
1、加荷系统：承压板加荷装置：液压千斤顶，应力环2、反力系统：地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统：支撑柱、基准梁、位移测量原件等4 试验技术要求与操作步骤1、试验技术要求1)承压板尺寸一般为0.25-0.5m2，当在软土和粒径较大的填土上进行试验时，承压板面积不应小于0.5m2。
2)试坑宽度或直径不应小于承压板宽度或直径的3倍。
试坑底部的岩土应避免扰动，保持其原状结构和天然湿度，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。
3)加荷等级一般不小于8级。
最大加载量不应小于地基土承载力设计值的2倍，荷载的量测精度应控制在最大加载量的±1%内。
4)每级荷载施加后，间隔10min、10min、10min、15min、15min测读一次沉降，以后间隔30min测读一次沉降，当连续2h、且每小时沉降量不大于0.1mm时，可认为沉降已相对稳定，可施加下一级荷载。
5)试验终止条件：a)承压板周边的土体出现明显的侧向挤出；b)本级荷载的沉降量急剧增大，荷载~沉降（p-s）曲线出现陡降段；c)在某级荷载下24h内沉降速率不能达到稳定标准；d)总沉降量与承压板直径（或宽度）之比大于或等于0.06。
浅层平板载荷试验方法研究
浅层平板载荷试验方法研究摘要：浅层平板载荷试验(PLT)是在一定面积的承压板上向地基土逐级施加荷载，测求地基土的压力与变形特性的原位测试方法，本文结合工程实例，研究浅层平板载荷试验的测试方法。
关键词：载荷试验、浅层平板、承载力特征值引言针对现阶段基础建设的飞速发展，基础建设的重中之重则为地基承载力的确定，地基承载力的确定方法有很多种，但唯有载荷试验所测算出的地基承载力更贴切实际，为工程建设提供有力保障。
1浅层平板载荷试验方法研究1.1仪器钢质承压板：适用于各种土层，承压板面积一般为0.25-1.Om2,承压板需要有一定厚度和足够刚度。
反力装置：为伞形构架式，由地描、拉杆、横梁、立柱等组成。
加压系统：由承压板、加荷顶、高压油管及其连接件和液压自动加荷台等组成。
自动检测记录仪：由数字钟与定时控制、数字显示表和打印机组成。
1.2实验操作1.2.1 试坑开挖根据半无限空间弹性理论，试验标高处的试坑宽度不应小于承压板宽度或直径的三倍。
1.2.2 试验土层应保持试验土层的原状结构和天然湿度，在试坑开挖时，应在试验点位置周围预留一定厚度的土层，在安装承压板前再清理至试验标高。
1.2.3 承压板与土层接触处的处理在承压板与土层接触处，应铺设厚度不超过20mm 厚的中砂或粗砂找平层，以保证承压板水平并与土层均匀接触。
对软塑、流塑状态的黏性土或饱和松散砂，承压板周围应铺设200-300mm厚的原土作为保护层。
1.2.4 加荷分级加荷分级不应少千8级，最大加载量不应小于设计要求的两倍，荷载按等桩分级施加，每级荷载增量为预估极限荷载的1/10-1/8。
1.2.5 加荷方式及相应稳定标准（沉降相对稳定法）每级加荷后，按间隔5、5、10、10、15、15min,以后每隔半小时测读一次沉降量，当在连续两小时内，每小时的沉降量均小于0.1mm时，则认为己趋稳定，可加下一级荷载。
1.2.6 试验结束条件1.承压板周围的土明显地侧向挤出，周边岩土出现明显隆起或径向裂缝持续发展；2.沉降s 急剧增大，荷载－沉降（p-s）曲线出现陡降段，本级荷载的沉降量大于前级荷载沉降量的5倍；3.某级荷载下，24小时内沉降速率不能达到稳定标准；4.总沉降量与承压板直径或宽度之比超过0.06。
浅层平板载荷试验
浅层平板载荷试验
背景介绍
浅层平板载荷试验是一种常用的地基工程试验方法，旨在评估土壤承载力和变形性能，以指导工程设计和施工过程。
通过在地基平板上施加一定载荷，并观测其变形情况，可以获取土壤在承载过程中的力学特性和强度指标，为地基工程提供可靠的参考数据。
试验过程
1.准备工作：确定试验场地，清理平板表面，布置试验设备。
2.设置载荷：根据设计要求和土壤性质，施加逐渐增加的载荷，记录
每个阶段的载荷大小。
3.观测变形：通过测量不同位置处的位移与变形情况，了解土壤在不
同载荷下的变形特性。
4.记录数据：记录载荷-变形曲线，分析土壤的承载性能和变形规律。
5.终止试验：当观测到土壤承载力明显下降或平衡态趋近时，即可结
束试验。
试验数据分析
•载荷-位移曲线：通过绘制载荷-位移曲线，可以得到不同阶段的承载力和变形特性。
•极限承载力：根据载荷-位移曲线拐点处的载荷数值，确定土壤的极限承载力。
•变形规律：观测土壤的收敛、沉降和变形情况，分析土壤的变形规律。
应用与意义
•工程设计：提供地基承载力和变形性能等参数，为工程设计提供基础数据。
•施工指导：根据试验结果，合理选择施工方法和处理措施，确保工程质量和安全。
•质量控制：监测土体变形情况，及时调整工艺参数，防止出现变形超标现象。
结语
浅层平板载荷试验是一项重要的地基工程试验方法，通过对土壤承载力和变形性能的评估，为工程设计和施工提供可靠参考。
只有深入了解土壤的力学特性，才能确保工程的安全和稳定。
浅层平板载荷试验
浅层平板载荷试验
⏹在岩土工程勘察中，浅层平板静力载荷试验属于一种使用最早、应
用最广泛的一种原为测试方法，适用于浅层地基土。
⏹浅层平板静力载荷试验的目的：⑴评定地基土的承载力，⑵计
算地基土的变形模量，⑶估算地基土的不排水抗剪强度；⑷估算地基的极限填土高度，⑸确定地基土的基床反力系数，⑹估算地基土的固结系数。
⏹浅层平板静力载荷试验的仪表设备：⑴百分表（位移计）2
个，⑵油压千斤顶1个（最大量程≥5kg/cm2，配备带压力表的油泵），⑶刚性承压板1个（规格：50cm×50cm。
钢筋混凝土预制承压板：标号≥C30，厚度≥30cm。
钢制承压板：厚度≥2cm），⑷钢管位移计支架2个，⑸角钢4根，⑹模板（载荷板）2块，⑺钢锭（土袋）若干，⑻木跺（土袋）若干。
⏹浅层平板静力载荷试验的装备与实例见下图。
浅层平板载荷试验方案
浅层平板载荷试验一、 适用范围及检测目的1． 载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
2． 浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。
二、 检测工程量检测数量在同一条件下每个场地不应少于3点。
三、 检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003） 《建筑地基基础设计规范》（GB50007-2002） 《建筑地基处理技术规范》（JGJ79-2002、J220-2002） 《南京地区地基基础设计规范》（DB32/112-95）四、 检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。
2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。
②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。
③．沉降测量采用位移传感器或大量程百分表。
并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。
根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。
六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。
②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。
③试桩现场须保证220V照明电源，临时停电应预先通知。
浅层平板载荷试验计算
浅层平板载荷试验计算浅层平板载荷试验是一种用于评估土壤和地基承载力的常用方法。
在这种试验中，一个平板被放置在土壤表面上，然后在其上施加一定的集中力或均布力，通过测量变形来推断土壤的承载力及其变形特征。
本文将介绍浅层平板载荷试验的计算方法。
1.基本原理2.计算步骤（1）根据试验图纸上的平板尺寸和高度确定平板的面积A（平方米）和边长a（米）；（2）根据试验图纸上所示的标准荷载P（N）和平板尺寸，计算出单位面积上的荷载q（N/m^2）；（3）进行试验前需调查取样进行室内试验得相应的土壤压缩模量特性参量CC；（4）在试验现场选定试验点位，清除杂物，开挖土坑，将土壤均匀填充到平板边缘，并按一定的速率进行振实；（5）将试验机上用有限元分析计算确定振壕深度，推动试验机进行振实；（6）在振实过程中，通过试验所生成的千斤顶和振实频率记录仪实时记录下getc和Pe的数据，作为现场满载状态下的地基数学模型的输入参数；（7）振实完毕后，在试验机振壕上平差土层，摘测验，然后进行四孔压盘部分试验的数据处理和计算相应的地基参数nC、α；（8）最后进行载荷测试、载荷追加及卸荷过程，同时记录下触底标记的沉降；（9）依据载荷追加试验和荷载释放后的沉降曲线进行数据的计算与绘制。
（10）对实测得到的沉降数据进行处理，得到地基压缩系数压缩模量和剪切模量等地基参数。
3.计算公式（1）单位面积载荷q=P/A（2）平均地面沉降量s=Pe/a（3）荷载与沉降的关系s = C + D log(P / q)这里，s是单位面积的平均地面沉降量（m），C和D是经验常数。
（4）计算地基参数通过绘制荷载与沉降的关系曲线，可以通过拟合得到C和D的值。
然后，根据土壤力学的理论，可以计算出地基的压缩系数、压缩模量和剪切模量等参数。
4.结论。
地基土浅层平板载荷试验方案
住宅小区地基土浅层平板载荷试验方案编写：校核：审定：XXXX公司资质证书编号：XX号二0 年月日一、工程概况公司拟在其位于路与路交界处的规划用地内兴建住宅小区项目。
根据拟建场地的岩土工程勘察报告资料，工程场地内地层从上至下分别为耕土①、含粘性土中砂②、含粘性土砾砂③、含砾粗砂④、粉质粘土④1、粘土⑤、粗砂⑥、粘土⑦、粗（砾）砂⑧、粘土⑨和砾砂⑩。
根据项目的规划情况，地下室底板基底标高约为3.7m（高程）。
住宅楼场地在该深度水平线上分布的土层为含砾粗砂④和粉质粘土④1，根据勘察报告提供的资料：含砾粗砂④层的天然地基承载力特征值为220kPa；粉质粘土④1层的天然地基承载力特征值为180kPa，该粉质粘土④1层于住宅楼场地中以透镜体形式分布。
受业主委托，通过对住宅楼场地内的地层进行地基土浅层平板载荷试验，以了解地基土实际的天然地基承载力特征值和极限承载力情况，为设计优化提供实际的土层力学参数和依据。
本次地基土浅层平板载荷试验结合设计要求进行，设计要求地基土实际的天然地基承载力特征值≥280kPa，预估地基土的极限承载力约为660kPa。
二、试验依据和投检测数量检测依据：1.《建筑地基基础设计规范》（GB 50007-2011）2.《建筑地基基础工程施工质量验收规范》（GB50202 -2002）3.《建筑地基处理技术规范》（JGJ79-2002）4.《岩土工程勘察规范》（GB50021-2001）（2009年版）5. 设计院提供的本工程设计图。
检测数量：根据甲方要求及《建筑地基基础设计规范》（GB 50007-2002）附录C 浅层平板载荷试验要点C.0.7“同一土层参加统计的试验点不应少于三点”，因此，本次地基土浅层平板载荷试验共进行3个试验点。
结合粉质粘土④1层在场地中的分布情况，建议其中1个试验点在勘察报告的钻孔zk23所在地段选取。
三、检测设备试验专用千斤顶、大量程百分表、精密压力表一台套，整套仪器设备经过计量部门校准并在有效使用期内。
浅层平板载荷试验 报告
浅层平板载荷试验报告1. 引言浅层平板载荷试验是一种常用的工程试验方法，用于评估地表或结构的承载能力和稳定性。
本文将介绍浅层平板载荷试验的步骤和分析方法。
2. 试验设备和材料•平板载荷试验机•载荷传感器•地基土样•试验记录表格3. 试验步骤3.1 土样准备首先，从试验现场采集土样，并将其清洗干净。
然后，将土样放置在试验平板上，以确保试验的真实性和准确性。
3.2 试验平台设置将试验平板安装在平台上，并确保其水平和稳定。
通过调节平板的高度和倾斜角度，使其适应不同类型的试验。
3.3 载荷施加在试验平板的中心位置施加垂直载荷。
载荷的大小可以根据设计要求进行调整。
同时，通过载荷传感器实时监测和记录载荷的变化。
3.4 载荷持续施加保持载荷的恒定施加，并持续监测和记录载荷的变化。
根据载荷变化的趋势，可以评估土样的变形和稳定性。
3.5 载荷移除在试验结束后，逐渐移除载荷，直至土样恢复到初始状态。
在移除载荷的过程中，同样需要实时监测和记录土样的变形情况。
4. 数据分析根据试验记录的载荷数据，可以进行以下数据分析：4.1 载荷-变形曲线绘制载荷-变形曲线，可以直观地了解土样的承载能力和变形特点。
根据曲线的形状和斜率，可以判断土样的稳定性和承载能力。
4.2 极限承载力计算通过载荷-变形曲线的分析，可以确定土样的极限承载力。
极限承载力是土样在承受最大载荷时的稳定状态。
4.3 变形特征分析根据试验数据，分析土样的变形特征，包括垂直变形、水平变形和水平位移等。
这些数据可以用于地基工程设计和结构稳定性评估。
5. 结论通过浅层平板载荷试验，我们可以评估土样的承载能力和稳定性。
根据试验数据的分析结果，可以为工程设计和结构稳定性评估提供重要参考。
参考文献[1] 张三, 李四. 浅层平板载荷试验方法与分析[J]. 土工力学, 20xx, 40(1): 1-10.[2] 王五, 赵六. 浅层平板载荷试验在地基工程中的应用[J]. 土木工程, 20xx, 50(2): 20-30.。
