平板荷载试验方案

地基承载力平板荷载试验

地基承载力平板荷载试验地基承载力是指土壤能够承受的荷载大小，对于土地利用和建筑物的设计非常重要。

为了确定地基承载力，往往需要进行平板荷载试验来获取准确的数据。

下面是关于平板荷载试验的一些相关参考内容。

1.平板荷载试验的目的和意义：- 确定土壤的承载能力和变形特性，为土地利用和建筑物设计提供依据。

- 检验地基的稳定性和安全性，防止建筑物倒塌或沉降。

- 评估地基加固措施的效果，如增加基础的厚度或施加地基加固。

2.平板荷载试验的基本原理：- 将一个载荷施加在土壤表面上，通过测量载荷和土体变形，得到土壤的承载能力和变形特性。

- 载荷可以是集中载荷、均布载荷或渗透荷载，具体选择取决于地基的实际情况和试验目的。

3.平板荷载试验的试验装置和步骤：- 试验装置包括基础板、载荷施加装置、测量装置等。

- 试验步骤主要包括准备工作、先行试验、主试验和结果分析。

- 具体操作包括基础板的安装、标定载荷和测量装置、施加载荷和测量变形、记录数据等。

4.平板荷载试验的数据分析：- 通过载荷与变形的关系曲线，可以确定土壤的强度参数，如摩擦角、内摩擦角和压缩模量等。

- 可以计算地基的承载能力，如极限承载力和允许承载力，以及地基的变形特性，如沉降和变形模量。

- 还可以分析地基的稳定性和安全系数，为地基设计和改进提供依据。

5.平板荷载试验的影响因素：- 土壤的类型和性质，包括粘性土、砂土和淤泥等。

- 载荷的大小和施加方式，如静载荷、动载荷和周期性荷载等。

- 天气和地质条件，如温度、湿度和地下水位等。

综上所述，平板荷载试验是确定地基承载力的重要方法之一。

通过试验可以获取准确的数据，为土地利用和建筑物设计提供科学依据。

在进行试验时，需要注意试验装置和步骤，并进行数据分析和结果评估。

此外，还要考虑影响试验结果的因素，以提高试验的可靠性和准确性。

平板载荷试验

欢迎共阅
平板载荷试验
1.1.1平板载荷试验适用条件
平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。

（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。

这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。

（1）承压板
1）承压板状为圆形或方形(圆形板应力条件较方形板简单)。

2）承压板应具有足够刚度，底面平整，在长期使用中不变形。

3）钢质承压板厚度不小于25mm或采用加肋措施
（2）反力装置
（3）加载与量测设备
1）加载设备宜采用油压千斤顶。

2）荷载测量用放在千斤顶上的荷重传感器直接量测，或采用联于千斤顶的压力表或压力传感器测定油压，按率定曲线换算荷载。

传感器测量误差不应大于1%，压力表精度应优于或等于0.4级，试验压力表，油泵，油管等最大加载压力。

平板荷载试验

21K30、E vd平板载荷试验一般规定K30平板载荷试验是采用直径为30cm的荷载板测定下沉量为地基系数的试验方法。

计量单位为MPa/m。

E d动态平板载荷试验是采用动态变形模量测试仪来监一控检测土体承载力指标—一动态变形模量E vd的试验方法。

它通过落锤试验和沉陷测定来直接测出反映土体动态特性的指标E vd,计量单位为MPa。

’K30平板载荷试验和Evd动态平板载荷试验适用于粒径不大于荷载板直径1/4的各类土和土石混合填料,测试有效深度范围为400〜500mm。

试验场地及环境条件应符合下列要求:1K30平板载荷试验：1）对于水分挥发快的均粒砂,表面结硬壳、软化、或因其他原因表层扰动的土,平板荷载试验应置于扰动带以下进行。

2）对于粗、细粒均质土,宜在压实后2〜4h内开始进行。

3）测试面必须是平整无坑洞的地面。

对于粗粒土或混合料造成的表面凹凸不平,应铺设一层约2〜3mm的干燥中砂或石膏腻子。

止匕外,测试面必须远离震源，以保持测试精度。

4）雨天或风力大于6级的天气,不得进行试验。

2E vd动态平板载荷试验：1）测试面宜水平,其倾斜度不大于5°。

2）测试面必须平整无坑洞。

对于粗粒土或混合料造成的表面凹凸不平,可用少量细中砂来补平。

3）试验时测试点必须远离震源。

K30平板载荷试验本试验应采用下列仪器设备：1荷载板:荷载板为圆形钢板，其直径为30cm,板厚为25mm。

荷载板上应带有水准泡。

2加载装置：1）液压千斤顶与手动油泵,通过高压油软管连接。

千斤顶顶端应设置球铰,并配有可调节丝杆和加长杆件，以便与各种不同高度的反力装置相适应。

选用荷载应大于或等于50kN。

2）液压油软管长度至少为2m,两端应装有自动开闭阀门的快速接头，以防止液压油漏出。

3）手动液压泵上应装有一个可调节减压阀,可准确地分级对荷载板实施加、卸载。

4）测压表量程应达到最大试验荷载的倍,精度不低于级。

5）当使用测力计直接测量加荷荷载时,测力计精度应达到1%。

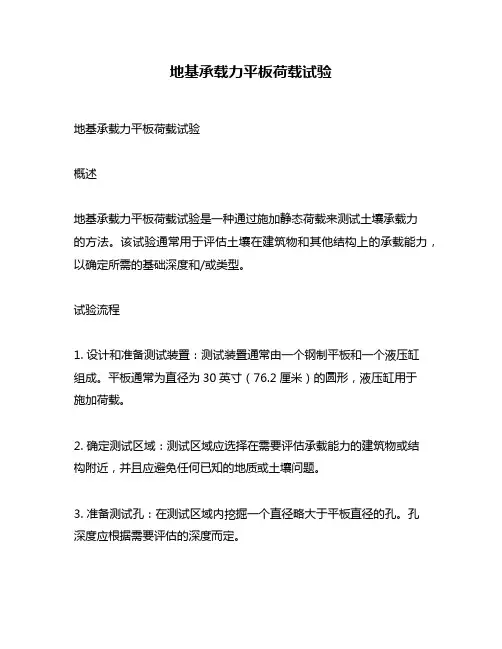

地基承载力平板荷载试验

地基承载力平板荷载试验地基承载力平板荷载试验概述地基承载力平板荷载试验是一种通过施加静态荷载来测试土壤承载力的方法。

该试验通常用于评估土壤在建筑物和其他结构上的承载能力，以确定所需的基础深度和/或类型。

试验流程1. 设计和准备测试装置：测试装置通常由一个钢制平板和一个液压缸组成。

平板通常为直径为30英寸（76.2厘米）的圆形，液压缸用于施加荷载。

2. 确定测试区域：测试区域应选择在需要评估承载能力的建筑物或结构附近，并且应避免任何已知的地质或土壤问题。

3. 准备测试孔：在测试区域内挖掘一个直径略大于平板直径的孔。

孔深度应根据需要评估的深度而定。

4. 安装平板：将平板放置在孔底，并确保其与周围土壤接触良好。

平板表面应水平且垂直于施加荷载方向。

5. 进行试验：通过液压缸施加荷载，然后记录荷载和平板下沉量的数据。

荷载应逐渐增加，直到平板下沉量达到预定值或土壤发生破坏。

6. 分析数据：根据试验数据计算土壤的承载力和变形模量。

这些数据可用于设计建筑物或结构的基础，并确定所需的基础深度和/或类型。

试验参数1. 荷载：试验中施加的荷载应根据需要评估的深度和所需的承载能力而定。

荷载应逐渐增加，直到平板下沉量达到预定值或土壤发生破坏。

2. 下沉量：通过记录平板下沉量来确定土壤承载力。

下沉量应在施加荷载期间逐步测量，并在每次荷载增加后记录。

3. 承载力：通过试验数据计算土壤的承载力，即单位面积上允许承受的最大荷载。

4. 变形模量：变形模量是指单位面积上所需施加的荷载来引起一定程度变形时所需施加的力大小。

它是衡量土体刚性和变形特性的重要参数。

优缺点地基承载力平板荷载试验具有以下优点：1. 可以直接测量土壤的承载力和变形模量，提供准确的数据。

2. 通过可重复的试验过程，可以评估不同地质条件下土壤的承载能力。

3. 可以确定所需的基础深度和/或类型，从而为建筑物或结构设计提供准确的基础要求。

该试验也有一些缺点：1. 试验成本较高，需要专业设备和技术。

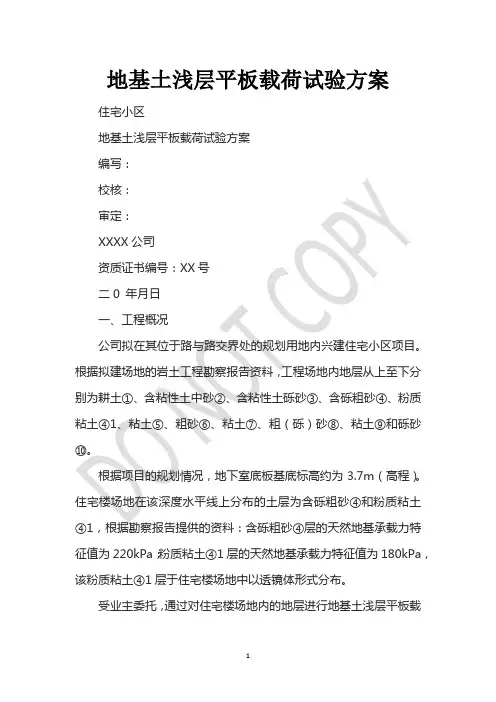

地基土浅层平板载荷试验方案

地基土浅层平板载荷试验方案住宅小区地基土浅层平板载荷试验方案编写：校核：审定：XXXX公司资质证书编号：XX号二0 年月日一、工程概况公司拟在其位于路与路交界处的规划用地内兴建住宅小区项目。

根据拟建场地的岩土工程勘察报告资料，工程场地内地层从上至下分别为耕土①、含粘性土中砂②、含粘性土砾砂③、含砾粗砂④、粉质粘土④1、粘土⑤、粗砂⑥、粘土⑦、粗（砾）砂⑧、粘土⑨和砾砂⑩。

根据项目的规划情况，地下室底板基底标高约为3.7m（高程）。

住宅楼场地在该深度水平线上分布的土层为含砾粗砂④和粉质粘土④1，根据勘察报告提供的资料：含砾粗砂④层的天然地基承载力特征值为220kPa；粉质粘土④1层的天然地基承载力特征值为180kPa，该粉质粘土④1层于住宅楼场地中以透镜体形式分布。

受业主委托，通过对住宅楼场地内的地层进行地基土浅层平板载荷试验，以了解地基土实际的天然地基承载力特征值和极限承载力情况，为设计优化提供实际的土层力学参数和依据。

本次地基土浅层平板载荷试验结合设计要求进行，设计要求地基土实际的天然地基承载力特征值≥280kPa，预估地基土的极限承载力约为660kPa。

二、试验依据和投检测数量检测依据：1.《建筑地基基础设计规范》（GB 50007-2011）2.《建筑地基基础工程施工质量验收规范》（GB50202 -2002）3.《建筑地基处理技术规范》（JGJ79-2002）4.《岩土工程勘察规范》（GB50021-2001）（2009年版）5. 设计院提供的本工程设计图。

检测数量：根据甲方要求及《建筑地基基础设计规范》（GB 50007-2002）附录C 浅层平板载荷试验要点C.0.7“同一土层参加统计的试验点不应少于三点”，因此，本次地基土浅层平板载荷试验共进行3个试验点。

结合粉质粘土④1层在场地中的分布情况，建议其中1个试验点在勘察报告的钻孔zk23所在地段选取。

三、检测设备试验专用千斤顶、大量程百分表、精密压力表一台套，整套仪器设备经过计量部门校准并在有效使用期内。

平板载荷试验报告书

试验一：平板载荷试验一、试验目的通过平板载荷试验，了解平板载荷试验的加载系统、反力系统和变形量测系统及其安装方法，掌握试验的操作步骤及技术要求，采用试验数据计算地基承载力特征值f ak、地基土的变形模量E0。

二、试验原理载荷试验(Plate Load Test，简称PLT)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。

在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。

通过对p-s曲线进行计算分析，可以得到地基土的承载力f ak、变形模量E0和基床系数K s。

三、试验仪器设备试验设备包括承压板、加荷装置和沉降观测装置。

1、加荷系统：承压板：圆形钢制板，面积0.2m2加荷装置：液压千斤顶，应力环2、反力系统：地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统：支撑柱、基准梁、位移测量原件等四、试验技术要求与操作步骤1、试验技术要求参照《建筑地基处理技术规范》：1)承压板尺寸一般为0.25-0.5m2，当在软土和粒径较大的填土上进行试验时，承压板面积不应小于0.5m2。

2)试坑宽度或直径不应小于承压板宽度或直径的3倍，以防止周围图的盈利对试验有影响。

试坑底部的岩土应避免扰动，保持其原状结构和天然含水量，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。

3)加荷等级一般不小于8级。

最大加载量不应小于地基土承载力设计值的2倍，荷载的量测精度应控制在最大加载量的±1%内。

4)沉降观测采用慢速法。

每级荷载施加后，间隔5min、5min、10min、10min、15min、15min测读一次沉降，以后间隔30min测读一次沉降，当连续2h、且每小时沉降量不大于0.1mm时，可认为沉降已相对稳定，可施加下一级荷载。

地基土平板载荷试验方案

地基土平板载荷试验方案地基土平板载荷试验是评估地基土承载力和地基土的变形性能的常用试验方法之一、它通过施加不同荷载于地基土平板上，观察平板在测试过程中的变形情况，从而得出地基土的承载力和变形性能指标。

下面是关于地基土平板载荷试验的方案，包括试验目的、试验设备和试验步骤等内容。

一、试验目的通过地基土平板载荷试验，目的是评估地基土的承载力和变形性能，为工程设计提供地基土的力学参数，并确定合适的地基处理措施。

二、试验设备1. 地基土平板：尺寸为1m x 1m，厚度为10cm的钢板平板；2.荷载设备：可施加不同等级荷载的液压机；3.变形测量设备：包括静测量和动测量；4.试验仪器：包括裂缝仪、浸水仪、压缩剪切装置等。

三、试验步骤1.土样采集：根据实际构造的复杂程度和工程要求，选择合适的地点进行土样采集，保证采样的土样与工程实际土体的代表性。

2.土样处理：对采集的土样进行处理，包括去杂质、破碎、筛选等步骤，确保土样质量良好。

3.试件制备：将处理后的土样制备成符合试验要求的试件，放置于试验室内保持一定湿度。

4.建立试验系统：将地基土平板放置于试验系统内，并连接好荷载设备和变形测量设备。

5.施加荷载：按照试验方案中规定的荷载顺序和荷载大小，逐步施加荷载，观察平板的变形情况。

6.变形测量：在荷载施加的过程中，使用静测量和动测量设备对平板的变形进行测量，记录变形数据。

7.停止荷载：当平板的变形达到要求的范围或负荷达到预定值时，停止施加荷载。

8.结束试验：移除平板和试验系统设备，对数据进行整理和分析，得出地基土的承载力和变形性能指标，发表试验报告。

四、安全措施1.在试验过程中，对液压机和其他设备要进行安全检查，确保运行正常。

2.试验现场要保持整洁，防止发生意外事故。

3.试验操作人员要穿戴好个人防护装备，避免受伤。

4.如遇到发生非正常情况，要及时停止试验并采取相应的应急措施。

总结：地基土平板载荷试验是一种常用的评估地基土承载力和变形性能的试验方法。

K30平板载荷试验

置 2-4个，如果使用2个位移计，则应以荷载板下沉不出现偏歪为前提”。（参见JISA1215条文说明）
3．规定了可用测力计直接测定加载荷载，早期日本使用的平板荷载试验装置，是将测力计（压力环）设置在千斤顶顶端，位于球铰座与油
缸活塞杆之间。用以直接测定加载载荷，其目的是可以减少由于测定油压受油缸内摩擦阻力影响所产生的系统误差。最近国内研制的数据采集系统，亦将测力计（压力传感器）设置于荷载板的千斤顶底座上，用于直接测定荷载板承受的荷载。
仍沿用“地基系数”作为基本用语。并明确用语定义，即“地基系数”：系指
以某一下沉量除与其相对应的荷载强度所得出的值，以标准值k30 作为标记。当限于被测土体的粒径尺寸而需要采用直径为60cm、75cm的荷载
板 K3进0值行:试验时，则应K加30以注明K。75 所测得的K地30基系数K应60按下列公式换算成
一、前言
在铁路建设中，路基填方压实质量的检测方法是保证工程质量和满足工程要求的手段。多年来，在铁路工程施工中一直是采用密实度法对路基填方压实质量进行评价、检测和控制，这是因为土壤密实度很容易通过测定重量和体积来确定。但是随着高速铁路、高速公路发展对路基质量的高要求以及大量非细粒土填料的使用，仅用压实度法对路基填方压实质量进行评价、检测和控制已难以保证工程质量和满足现代化机械施工的要求。为此，在本次修订的《铁路工程土工试验规程》中，特增加了基于抗力检测法的平板载荷试验方法，以下将结合科技发展成果和施工实践经验对该试验规程的编制目的、编制依椐、编制基本内容予以说明。
（3）、对于被测土体含水率的影响，虽然日本JIS A 1215-1995和德国DIN18134（1993）标准中均强调了这一点，但却未有明确的规定。例如日本标准说明中只强调应避免在路基、基床过湿或乾燥的情况下进行试验。（参见JIS A 1215条文说明）为了探索K30 值与含水率之间关系，铁十七局秦沈客运专线检测中心曾在室内进行模拟试验，证明 K30 值与含水率之间存在着类似于密实度与含水率之间的关系。 K30 最大值时的含水率要低于密实度的最佳含水率，而且随着含水率的增加 K30 值将急剧下降（参见“路基填筑压实度、地基系数与含水率关系探索”一文）。

浅层平板载荷试验方案

浅层平板载荷试验一、适用范围及检测目的1．载荷试验适用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

2．浅层平板载荷试验适用于判定浅层地基承载力特征值是否满足设计要求。

二、检测工程量检测数量在同一条件下每个场地不应少于3点。

三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）《南京地区地基基础设计规范》（DB32/112-95）四、检测人员五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有压重平台反力装置、地锚反力装置等，南京市主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍。

2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。

②．荷载的测量可用荷载传感器直接测定，或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

并使：传感器的测量误差不大于1%,压力表精度不小于0.4级，试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③．沉降测量采用位移传感器或大量程百分表。

并使：测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求，拟采用的主要仪器、设备参见附录：用于本工程的主要仪器、设备。

六、检测条件（需委托方配合）①试坑宽度或直径不应小于承压板宽度或直径的三倍。

②试坑的岩土应避免扰动，保持其原状结构和天然湿度，并在承压板下铺设不超过20mm的砂垫层找平。

③试桩现场须保证220V照明电源，临时停电应预先通知。

平板载荷试验报告书

试验一：平板载荷试验一、试验目的通过平板载荷试验，了解平板载荷试验的加载系统、反力系统和变形量测系统及其安装方法，掌握试验的操作步骤及技术要求，采用试验数据计算地基承载力特征值f ak、地基土的变形模量E0。

二、试验原理载荷试验(Plate Load Test，简称PLT)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能力的现场试验。

在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）的刚性板安放在被测的地基持力层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。

通过对p-s曲线进行计算分析，可以得到地基土的承载力f ak、变形模量E0和基床系数K s。

三、试验仪器设备试验设备包括承压板、加荷装置和沉降观测装置。

1、加荷系统：承压板：圆形钢制板，面积0.2m2加荷装置：液压千斤顶，应力环2、反力系统：地锚、工字钢反力架一般反力可以由重物、地锚单独或地锚与重物联合提供3、量测系统：支撑柱、基准梁、位移测量原件等四、试验技术要求与操作步骤1、试验技术要求参照《建筑地基处理技术规范》：1)承压板尺寸一般为0.25-0.5m2，当在软土和粒径较大的填土上进行试验时，承压板面积不应小于0.5m2。

2)试坑宽度或直径不应小于承压板宽度或直径的3倍，以防止周围图的盈利对试验有影响。

试坑底部的岩土应避免扰动，保持其原状结构和天然含水量，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。

3)加荷等级一般不小于8级。

最大加载量不应小于地基土承载力设计值的2倍，荷载的量测精度应控制在最大加载量的±1%内。

4)沉降观测采用慢速法。

每级荷载施加后，间隔5min、5min、10min、10min、15min、15min测读一次沉降，以后间隔30min测读一次沉降，当连续2h、且每小时沉降量不大于0.1mm时，可认为沉降已相对稳定，可施加下一级荷载。

平板荷载试验方案中山火炬高技术产业开发区 ***学综合楼工程第***学综合楼工程平板荷载试验平板荷载试验方案荷载试验方案编制单位: 编制单位: 单位编制: 编制: 审批: 审批: 编制日期:2012 编制日期:2012 年 5 月 10 日目录一、工程概况-----------------------------------------------1 二、编制依据-----------------------------------------------1 三、平板荷载试验的目的-------------------------------------1 四、检测方法和检测数量-------------------------------------2 五、其它事项和相关配合工作---------------------------------2一、工程概况 1、本综合楼的建设单位为中山火炬高技术产业开发区第**学，设计单位为中山市****有限公司，监理单位为****监理有限公司中山分公司，勘察单位为***建筑设计院有限公司，施工单位为建筑工程总公司。

2、综合楼工程为单栋独立建筑，共 6 层，层高 3.6m，框架结构，建筑面积 5117.37m2 ，平面基本尺寸50.05m×24m，基底建筑面积 852.36m2。

3、综合楼基础为天然独立基础，共 25 个，基础面标高-1.20m、 -2.50m，基础持力层为砂质粘土层及全风化花岗岩层，地基土承载力特征值分别为 200 Kpa 和 300Kpa。

二、编制依据 1、中山火炬开发区第**学综合楼工程施工图纸; 2、《建筑地基基础检测技术规范》DBJ15-60-2008; 3、《建筑地基基础工程施工质量验收规范》GB50202-2002; 4、《岩土工程勘察规范》GB20021-2001; 5、中山市有关地基基础检测规定。

三、平板荷载试验的目的 1、检测地基土的性质，对砂土、粉土、粘性土的物理状态、强度、变形参数及地基承载力做出评价。

深层平板载荷试验方案

深层平板载荷试验方案1. 简介深层平板载荷试验是一种用来测量土壤承载力和变形特性的试验方法。

该试验通常用于地基工程中，以评估地基的稳定性和承载能力。

本文档将介绍深层平板载荷试验的方案和步骤。

2. 试验目的深层平板载荷试验的主要目的是评估地基的承载能力和变形性能。

通过施加不同的荷载于地表上的平板上，并测量平板的沉降，可以推导出土壤的承载力和变形特性。

试验结果可用于设计地基工程和确定结构的安全性。

3. 试验装置和工具进行深层平板载荷试验需要以下装置和工具：•深层平板载荷试验仪：用于施加荷载和测量平板的沉降和变形。

•荷载施加系统：用于施加不同的荷载于平板上。

•测量设备：包括测量仪器和传感器，用于测量平板的沉降和变形。

•计算机和数据处理软件：用于记录和分析试验数据。

4. 试验步骤4.1 准备工作在进行深层平板载荷试验之前，需要进行以下准备工作：1.确定试验区域：选择适合进行试验的地点，并保证地面平整。

2.安装平板：将平板安装在试验区域的地面上，并确保平板的水平度。

3.安装荷载施加系统：将荷载施加系统安装在平板上，并确保其稳定性和准确性。

4.连接测量设备：将测量设备与平板连接，并确保其正常工作。

4.2 施加荷载按照设计要求，逐步施加不同大小的荷载于平板上。

在每个荷载水平下稳定后，记录并测量平板的沉降和变形。

重复此步骤，直到达到试验终点。

4.3 记录数据在每个荷载水平下，记录平板的荷载和对应的沉降和变形数据。

确保所有数据准确可靠，并妥善保存。

4.4 数据处理使用计算机和数据处理软件对试验数据进行处理和分析。

根据测量数据，绘制沉降曲线和变形曲线。

计算出土壤的承载力和变形参数，并进行数据统计。

4.5 结果解读根据试验数据和分析结果，评估地基的承载能力和变形特性。

根据结构设计要求，判断地基是否满足承载要求，并提出相应的建议和改进措施。

5. 安全注意事项在进行深层平板载荷试验时，需要注意以下安全事项：1.注意人员安全：只允许受过培训和具备相关知识的人员参与试验操作。

平板载荷试验

35
四、基本测试原理
（二）载荷试验的影响因素：
（6）承压板的尺寸效应承压板的尺寸一般较小，其影响深度也是有限的。一般认为，平板载荷试验只能反映2倍压板宽度的深度以内的土性。所以，压板试验的压板尺寸也不宜过小。特别是当场地内含有软弱下卧层时。由试验得出的p~s曲线具有模型试验的特征，决不能代表基础的荷载与沉降之间的关系，所求得的变形模量也决不能盲目地用于整个压缩层。
3
一、概述
2、载荷板试验分类：
1.按承压板的形状分：平板载荷试验和螺旋板载荷试验 2.按承压板设置深度分：浅层平板载荷试验和深层平板载荷试验。
4
一、概述
3、载荷板试验的应用：
1. 确定地基土的比例界限压力、极限压力； 2. 确定地基土的变形模量； 3. 估算地基土的不排水抗剪强度； 4. 确定地基土的基床反力系数； 5. 确定复合地基的极限承载力。
螺旋于承压板宽度或直径的3倍
紧靠承压板周围外侧土层高度不应小于 1.0倍d （800mm）
无边载，且试验基坑宽度不应小于承压板宽度或直径的 3倍
钻孔中进行，钻孔钻进离试验深度2030cm处停钻，清孔底受扰动土层
承载力确定取比例界限和最大加载量一半两者的小值

30
四、基本测试原理
（一）基本测试原理：
（3）根据土力学原理，刚性承压板下计算地基沉降量的理论公式为：
1 2
方形刚性压板（B为边长）： s 2
pB E0
圆形刚性压板（D为直径）： s 1 2 pD
4 E0
31
四、基本测试原理
（二）载荷试验的影响因素：
（1）预压与荷载分级正式载荷试验之前的预置压力，应该等于承压板处的上覆土层的有效应力；预压小于该应力，可能低估极限承载力；预压大于该应力，可能高估极限承载力。按照最大加荷量的1/10～1/12进行分级，则不同的分级方式得到的极限承载力可能不同。

深层平板载荷试验方法

深层平板载荷试验方法文件编码(GHTU・UITID・GGBKT・POIU・WUUI・8968)深层平板载荷试验方案一、工程、场地地层简介及试验概述1、工程概况1.1 “XX”项目（酒店核心组团）产地位XX市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻劫沏大道环道。

本项目规划用地面积158667m2,约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。

酒店核心组团部分，拟建建筑为6栋13〜16层的高层建筑，建筑高度为39〜55.5m, 20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。

2、试验场地的工程地质条件根据“xx”项目（酒丿占核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下：2.1、第四系人工堆积（Q»层①层一耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。

场地大部分钻孔揭露，揭露层厚0.40〜0. 80m,平均层厚为0. 52mo①】层一人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实处理欠固结，填筑年限约3、5年，人工堆积而成。

场地局部地段揭露,揭露层厚0. 50^6. 10m,平均层厚为2.48m。

2.2、第四系冲、洪积（Q・z）层②层一一粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态,韧性及干强度中等，土质均匀性一般，具中压缩性。

该层为膨胀土，自由膨胀率介于33. 0^86. 0%之间，具弱'中膨胀潜势。

场地均有揭露，揭露层厚0.5、7.5m,平均层厚为4.24m。

②】层一一粘土：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。

浅层平板载荷试验方案

浅层平板载荷试验方案浅层平板载荷试验是一种用于测定承压板下应力主要影响范围内岩土的承载力和变形特性的试验方法。

它适用于判定浅层地基承载力特征值是否满足设计要求。

在同一条件下，每个场地不应少于3点进行检测。

检测依据包括《建筑基桩检测技术规范》、《建筑地基基础设计规范》、《建筑地基处理技术规范》和《南京地区地基基础设计规范》。

检测人员包括项目经理、技术负责、安全员、材料员和测试员。

检测装置、仪器及设备包括反力装置、荷载、沉降测试装置、荷载传感器、压力表、位移传感器和大量程百分表等。

试验条件需要保证试坑宽度或直径不小于承压板宽度或直径的三倍，试坑的岩土应避免扰动，且试桩现场需要保证220V照明电源。

4.在进行岩基试验点的位置选择时，必须确保施工道路畅通，运输道路宽度不少于4米，作业区道路宽度不少于6米，试桩周边10米内无障碍物，上空无高压电线或电缆，地下无有效的市政管线。

5.在检测时，现场不能有重型机械、汽车、拖拉机、打桩机或其他非不可抗拒因素造成的强烈振动。

6.如果在测试过程中与现场其他施工工序或项目交叉，建设和监理方需要进行统一协调。

7.现场检测流程如下：收集资料并踏勘场地，安排检测顺序。

办理相关手续并组织进场机械和设备。

设备进场并搭设首根（组）试桩试验架。

进行首根（组）试桩检测。

设备场内转运并搭设次根（组）试桩试验架。

进行次根（组）试桩检测。

进行末根（组）试桩检测。

仪器和设备退场，结束野外作业。

8.加载和卸载以及沉降测读的流程如下：测量系统的初始稳定读数观测：在加压前，每隔10分钟读数一次，连续三次读数不变时可开始试验。

加载方式为单循环加载，荷载逐级递增直到破坏，然后分级卸载。

加载分级进行，第一级加载值为预估设计荷载的1/5，以后每级为1/10.沉降量测读：加载后间隔时间逐级增加，测读一次沉降，以后每隔30分钟测读一次沉降。

稳定标准：连续两小时每小时沉降量小于等于0.1毫米。

卸载观测：每级卸载为加载时的两倍，如为奇数，第一级可为三倍。

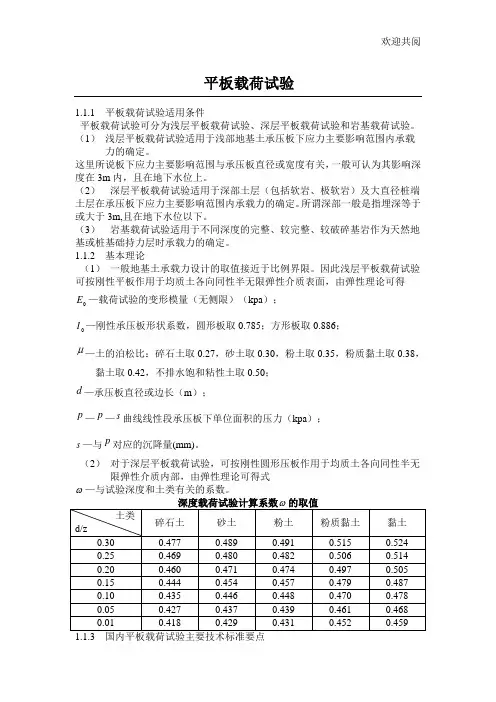

平板载荷试验

平板载荷试验1.1.1平板载荷试验适用条件平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。

（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。

这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。

（2）深层平板载荷试验适用于深部土层（包括软岩、极软岩）及大直径桩端土层在承压板下应力主要影响范围内承载力的确定。

所谓深部一般是指埋深等于或大于3m,且在地下水位以下。

（3）岩基载荷试验适用于不同深度的完整、较完整、较破碎基岩作为天然地基或桩基础持力层时承载力的确定。

1.1.2基本理论（1）一般地基土承载力设计的取值接近于比例界限。

因此浅层平板载荷试验可按刚性平板作用于均质土各向同性半无限弹性介质表面，由弹性理论可得2 EI(1)00 P d sE—载荷试验的变形模量（无侧限）（kpa）；I—刚性承压板形状系数，圆形板取0.785；方形板取0.886；—土的泊松比：碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42，不排水饱和粘性土取0.50；d—承压板直径或边长（m）；p—p—s曲线线性段承压板下单位面积的压力（kpa）；s—与p对应的沉降量(mm)。

（2）对于深层平板载荷试验，可按刚性圆形压板作用于均质土各向同性半无限弹性介质内部，由弹性理论可得式E0P d s—与试验深度和土类有关的系数。

深度载荷试验计算系数的取值土类碎石土砂土粉土粉质黏土黏土d/z0.300.4770.4890.4910.5150.5240.250.4690.4800.4820.5060.5140.200.4600.4710.4740.4970.5050.150.4440.4540.4570.4790.4870.100.4350.4460.4480.4700.4780.50.4270.4370.4390.4610.4680.10.4180.4290.4310.4520.4591.1.3国内平板载荷试验主要技术标准要点国内平板载荷试验主要技术标准要点国家标准行业标准标准名称《岩土工程勘察规范》<建筑地基基础设计规范》《岩土静力载荷试验规程》要点（GB50021-2001）（GB50007-2002）（YS5118-2000）土基：1.浅层平板载荷试验不应小于土基：1.同（GB50021-2001）土基：1.同（GB50021-2001）0.31m2,对软土和颗粒径较大的填土2,对软土和颗粒径较大的填土0.26深层平板载荷试验，选2.在坚硬黏性土中试验时承压板面用直径为0.8m刚性板。

地基承载力平板荷载试验

地基承载力平板荷载试验一、引言地基承载力平板荷载试验是一种常见的用于评估土壤承载力的试验方法。

通过在土壤表面施加荷载，并测量土壤及其下方承载平板的变形，可以评估土壤的承载能力以及地基的稳定性。

本文将详细介绍地基承载力平板荷载试验的原理、方法和应用。

二、试验原理地基承载力平板荷载试验基于弹性力学和土力学的基本原理。

当荷载施加在地面上，土壤会发生变形以适应施加的荷载。

通过测量土壤表面和承载平板的变形，可以推算出土壤的恢复模量，进而计算出土壤的承载能力。

三、试验方法1.准备工作–根据试验需求，选择适当的试验场地，并确保场地没有其他建筑物或地下管道等干扰因素。

–清理试验场地，将表面的杂草和杂物清除干净。

2.安装承载平板–选择适当尺寸的承载平板，并将其放置在试验场地上。

–确保承载平板与试验场地接触良好，可以使用水平计进行调整。

3.施加荷载–根据试验要求和设计荷载大小，在承载平板上施加荷载。

–可以使用液压设备或重物等方式施加荷载。

4.测量变形–使用测量仪器（如水平仪、位移计等），测量承载平板和土壤表面的变形。

–测量过程中要注意记录变形数据，并及时进行数据处理和分析。

5.数据处理与分析–将测量得到的变形数据进行处理，计算出土壤的恢复模量和承载能力。

–可以根据需要进行进一步的数据分析，如绘制荷载与变形的关系曲线等。

四、试验应用地基承载力平板荷载试验可以广泛应用于土壤工程和建筑工程的设计和施工过程中。

其主要应用如下：1.土壤承载力评估–通过试验可以评估土壤的承载能力，为工程设计和地基选择提供依据。

2.地基稳定性评估–试验结果可以评估地基的稳定性，判断地基是否需要加固或改进施工工艺。

3.施工质量控制–试验可以监测土壤基础施工过程中的质量，并及时发现和解决问题。

4.工程验收–地基承载力平板荷载试验的结果可以作为工程验收的依据，确保工程质量与规范要求相符。

五、总结地基承载力平板荷载试验是一种有效评估土壤承载能力的试验方法。

平板荷载试验方案

平板荷载试验方案中山火炬高技术产业开发区 ***学综合楼工程第***学综合楼工程平板荷载试验平板荷载试验方案荷载试验方案编制单位: 编制单位: 单位编制: 编制: 审批: 审批: 编制日期:2012 编制日期:2012 年 5 月 10 日目录一、工程概况-----------------------------------------------1 二、编制依据-----------------------------------------------1 三、平板荷载试验的目的-------------------------------------1 四、检测方法和检测数量-------------------------------------2 五、其它事项和相关配合工作---------------------------------2一、工程概况 1、本综合楼的建设单位为中山火炬高技术产业开发区第**学，设计单位为中山市****有限公司，监理单位为****监理有限公司中山分公司，勘察单位为***建筑设计院有限公司，施工单位为建筑工程总公司。

2、综合楼工程为单栋独立建筑，共 6 层，层高 3.6m，框架结构，建筑面积 5117.37m2 ，平面基本尺寸50.05m×24m，基底建筑面积 852.36m2。

3、综合楼基础为天然独立基础，共 25 个，基础面标高-1.20m、 -2.50m，基础持力层为砂质粘土层及全风化花岗岩层，地基土承载力特征值分别为 200 Kpa 和 300Kpa。

二、编制依据 1、中山火炬开发区第**学综合楼工程施工图纸; 2、《建筑地基基础检测技术规范》DBJ15-60-2008; 3、《建筑地基基础工程施工质量验收规范》GB50202-2002; 4、《岩土工程勘察规范》GB20021-2001; 5、中山市有关地基基础检测规定。

三、平板荷载试验的目的 1、检测地基土的性质，对砂土、粉土、粘性土的物理状态、强度、变形参数及地基承载力做出评价。
