电动机保护器产品介绍图文详解
人民电器 JD-5(B)系列电动机综合保护器 产品说明书
JD-5系列电动机综合保护器JD-5(B)系列电动机综合保护器，适用于额定频率50Hz ，额定工作电压AC380V/ AC220V ，额定工作电流0.5A~100A 的长期工作制或间断工作制中，保护器通常与交流接触器配合使用，可对三相电动机在运行中所出现的断相、过载等故障按照产品设定的要求来分断电动机的主电路从而实现了保护。
保护器设有运行、断相和过载指示及报警功能, 可随时显示电动机的运行状况。
产品符合：GB/T 14048.4 标准。
□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；周围 空气温度下限为-5℃；□ 海拔高度：不超过2000m ；□ 湿度：大气条件最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允 许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取适当的 措施；□ 污染等级：3；□ 安装面与垂直面的斜度不大于±5°；□ 在无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方。
□ 在有防雨雪设备及没有充满水蒸汽的地方；□ 在无显著动摇、冲击和振动的地方。
正常工作条件和安装条件产品概述选型指南247248表1表2表3表4保护器具有断相和过载保护功能。
□ 保护器的三个指示灯分别指示运行、过载和断相工作状态。
□ 保护器具有整定电流连续可调装置。
□ 保护器的主电路:采用穿芯式接线方式。
□ 保护器的脱扣级别：10；。
□ 保护器的安装方式：与产品底板平面螺丝钉独立安装。
□ 额定工作电压AC220V ±10%或AC380V ±10%□ 额定频率：50Hz□ 电寿命：继电器的电寿命为AC-15(6万次)DC-13(3万次)□ 机械寿命:继电器的机械寿命为30万次.□ A 3P 主要技术数据控制电源电压接线图AC220V 控制电源电压AC380V 接线图接线图L1L2L3L1L2L3L1L2L36A 以上一次穿心3A 以上，6A 以下L2相二次穿心1A 以上，3A 以下L3、L1两次L2相三次穿心L1L2L3L1L2L3L1L2L36A 以上一次穿心3A 6A L2以上，以下相二次穿心1A 3A L3L1L2相三次穿心以上，以下、两次QFIJD-5系列电动机综合保护器249用户订货时必须说明：□ 电动机保护器的名称及型号规格；□ 电动机保护器额定控制电源电压(V )，客户未注明时产品出厂均为AC380V ；□ 电动机保护器整定电流范围(A )，客户未注明时产品出厂均为100A ；□ 数量。
BHQ-S-C电动机保护器

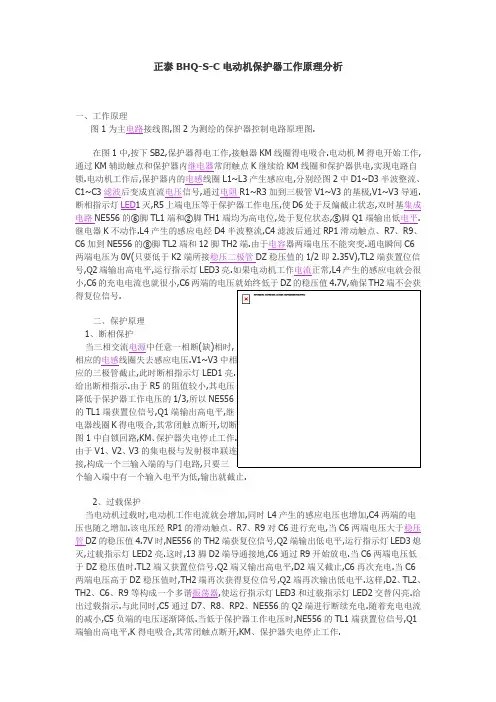

正泰BHQ-S-C电动机保护器工作原理分析一、工作原理图1为主电路接线图,图2为测绘的保护器控制电路原理图.在图1中,按下SB2,保护器得电工作,接触器KM线圈得电吸合.电动机M得电开始工作,通过KM辅助触点和保护器内继电器常闭触点K继续给KM线圈和保护器供电,实现电路自锁.电动机工作后,保护器内的电感线圈L1~L3产生感应电,分别经图2中D1~D3半波整流、C1~C3滤波后变成直流电压信号,通过电阻R1~R3加到三极管V1~V3的基极,V1~V3导通.断相指示灯LED1灭,R5上端电压等于保护器工作电压,使D6处于反偏截止状态,双时基集成电路NE556的⑥脚TL1端和②脚TH1端均为高电位,处于复位状态,⑤脚Q1端输出低电平.继电器K不动作.L4产生的感应电经D4半波整流,C4滤波后通过RP1滑动触点、R7、R9、C6加到NE556的⑧脚TL2端和12脚TH2端.由于电容器两端电压不能突变.通电瞬间C6两端电压为0V(只要低于K2端所接稳压二极管DZ稳压值的1/2即2.35V),TL2端获置位信号,Q2端输出高电平,运行指示灯LED3亮.如果电动机工作电流正常,L4产生的感应电就会很小,C6的充电电流也就很小,C6两端的电压就始终低于DZ的稳压值4.7V,确保TH2端不会获得复位信号.二、保护原理1、断相保护当三相交流电源中任意一相断(缺)相时,相应的电感线圈失去感应电压.V1~V3中相应的三极管截止,此时断相指示灯LED1亮.给出断相指示.由于R5的阻值较小,其电压降低于保护器工作电压的1/3,所以NE556的TL1端获置位信号,Q1端输出高电平,继电器线圈K得电吸合,其常闭触点断开,切断图1中自锁回路,KM、保护器失电停止工作.由于V1、V2、V3的集电极与发射极串联连接,构成一个三输入端的与门电路,只要三个输入端中有一个输入电平为低,输出就截止.2、过载保护当电动机过载时,电动机工作电流就会增加,同时L4产生的感应电压也增加,C4两端的电压也随之增加.该电压经RP1的滑动触点、R7、R9对C6进行充电,当C6两端电压大于稳压管DZ的稳压值4.7V时,NE556的TH2端获复位信号,Q2端输出低电平,运行指示灯LED3熄灭,过载指示灯LED2亮.这时,13脚D2端导通接地,C6通过R9开始放电.当C6两端电压低于DZ稳压值时.TL2端又获置位信号.Q2端又输出高电平,D2端又截止,C6再次充电.当C6两端电压高于DZ稳压值时,TH2端再次获得复位信号,Q2端再次输出低电平.这样,D2、TL2、TH2、C6、R9等构成一个多谐振荡器,使运行指示灯LED3和过载指示灯LED2交替闪亮.给出过载指示.与此同时,C5通过D7、R8、RP2、NE556的Q2端进行断续充电.随着充电电流的减小,C5负端的电压逐渐降低.当低于保护器工作电压时,NE556的TL1端获置位信号,Q1端输出高电平,K得电吸合,其常闭触点断开,KM、保护器失电停止工作.3、过压保护当电网电压升高时,电动机工作电流随之增加,于是L4产生的感应电压也同时增加,随后的保护过程与过载保护过程相同.。
GDH20系列电动机保护器简介

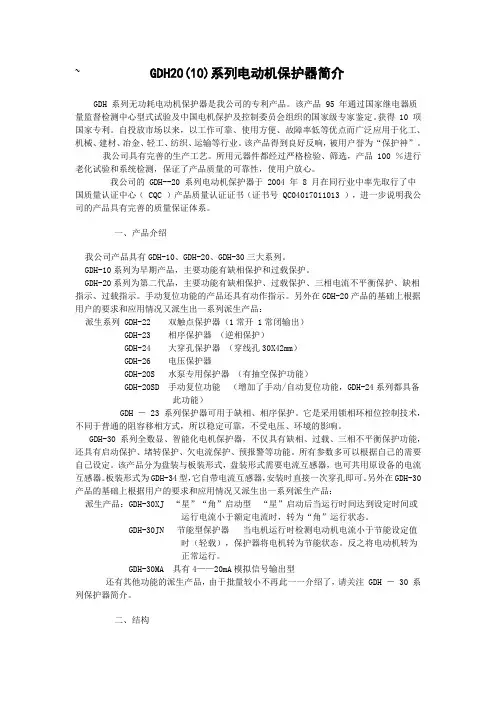

~ GDH20(10)系列电动机保护器简介GDH 系列无功耗电动机保护器是我公司的专利产品。
该产品 95 年通过国家继电器质量监督检测中心型式试验及中国电机保护及控制委员会组织的国家级专家鉴定。
获得 10 项国家专利。
自投放市场以来，以工作可靠、使用方便、故障率低等优点而广泛应用于化工、机械、建材、冶金、轻工、纺织、运输等行业。
该产品得到良好反响，被用户誉为“保护神”。
我公司具有完善的生产工艺。
所用元器件都经过严格检验、筛选，产品 100 ％进行老化试验和系统检测，保证了产品质量的可靠性，使用户放心。
我公司的 GDH--20 系列电动机保护器于 2004 年 8 月在同行业中率先取行了中国质量认证中心（ CQC ）产品质量认证证书（证书号 QC04017011013 ），进一步说明我公司的产品具有完善的质量保证体系。
一、产品介绍我公司产品具有GDH-10、GDH-20、GDH-30三大系列。
GDH-10系列为早期产品，主要功能有缺相保护和过载保护。
GDH-20系列为第二代品，主要功能有缺相保护、过载保护、三相电流不平衡保护、缺相指示、过载指示。
手动复位功能的产品还具有动作指示。
另外在GDH-20产品的基础上根据用户的要求和应用情况又派生出一系列派生产品：派生系列 GDH-22 双触点保护器（1常开 1常闭输出）GDH-23 相序保护器（逆相保护）GDH-24 大穿孔保护器（穿线孔30X42mm）GDH-26 电压保护器GDH-20S 水泵专用保护器（有抽空保护功能）GDH-20SD 手动复位功能（增加了手动/自动复位功能，GDH-24系列都具备此功能）GDH － 23 系列保护器可用于缺相、相序保护。
它是采用锁相环相位控制技术，不同于普通的阻容移相方式，所以稳定可靠，不受电压、环境的影响。
GDH-30 系列全数显、智能化电机保护器，不仅具有缺相、过载、三相不平衡保护功能，还具有启动保护、堵转保护、欠电流保护、预报警等功能。
电机综合保护器-PPT精选
HIP系列起重机专用电压电流保护器功能介绍 2019-09-11
议题
• 产品特点 • 基本功能 • 产品性能指标 • 工作环境 • 型号说明 • 产品组成 • 外形尺寸 • 接线端子说明 • 产品安装 • 工况数据显示 • 用户设置 • 报警提示
2
TIANAN - CONFIDENTIAL
16
TIANAN - CONFIDENTIAL
2019/8/9
用户设置1
• 按键基本操作 - 图示 - SET，进入设置模式/选择下一个设置项 - CHG，修改参数值
17
TIANAN - CONFIDENTIAL
2019/8/9
用户设置2
• 设置项具体代码及设定范围
设置项目
代码
电源电压过压保护值
2019/8/9
产品特点1
• 全部监视电机输入电压和输入电流信息，可同时实现对 两台电机的综合保护。
- 传统电源保护器仅仅保证电源输入电压部分，无法真正保护电机
机构部分的缺相或过流
• 准确识别电机电流过流，堵转故障 - 电机启动过程工作电流很大（额定电流的5~7倍），之后进入稳态
工作状态，传统过流保护器无法识别这一过程，导致无法正确判 断电机是否真正处于过流或堵转状态
- 电压不平衡保护
可在2~15%范围之间任意设定
- 出现上述故障，立即断开触点MA，MB，接通触点MA，MC • 单/双电机电流保护功能
- 电机缺相保护 - 电机电流不平衡保护
可在2~15%范围之间任意设定
- 电机过流保护 - 出现上述故障，立即断开触点MA，MB，接通触点MA，MC
5
TIANAN - CONFIDENTIAL
E3-电子式智能电机保护器PPT课件
600
Trip Level
50 2020年9月28日 抑制时间
时间 (秒.)
延迟时间
堵转脱扣
21
欠载 设定
• 内置时间调节范围为 0 - 250 s • 脱扣延时设定 0.1 - 25.0 s • 脱扣值设定范围为 50 - 100% 满载电流 • 预报警值设定 50 - 100% 满载电流
产品简介
E3 2 1
E3 Plus 4 2 ✓ ✓
2020年9月28日
8
网络灯 输出状 态灯
输入状态灯
控制端子
2020年9月28日
产品简介
脱扣 / 报警 指示灯
测试/复位 按钮
DeviceNet 通讯口
9
单相/三相电机主回路接线图
单相
A1
1
3
5
K1
A2
2
4
6
IEC
T1
T2
T3
M
三相
A1
1
3
5
K1
• E3 参数设置 • 数据监控 • 本地/远程控制 • 密码保护
2020年9月28日
Cat. No. 193-PCT
16
过载保护设定
• 脱扣保护等级可以从:Class 5 到 Class 30 • 复位方式
– 手动 – 自动
• 复位水平可以根据需要设定 0 - 100% TCU • 过载预报警设定 0 - 100% TCU
%满载电流
600
Trip Level 50
2020年9月28日 抑制时间
时间 (秒)
欠载脱扣
延迟时间
22
电流不平衡设定
• 多种原因如:电压不平衡,或电机绕组不平衡,等都会 引起电流不平衡,从而引起电机发热,降低电机寿命. - 4% 电压不平衡 • - 导致20%电流不平衡 • - 电机温度上升25%
电动机保护器系列--施耐德EOCR-SE2产品资料

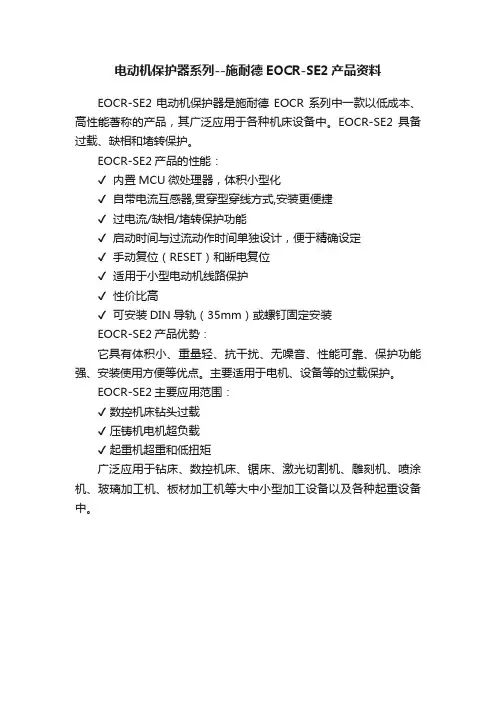

电动机保护器系列--施耐德EOCR-SE2产品资料
EOCR-SE2电动机保护器是施耐德EOCR系列中一款以低成本、高性能著称的产品，其广泛应用于各种机床设备中。
EOCR-SE2具备过载、缺相和堵转保护。
EOCR-SE2产品的性能：
✔内置MCU微处理器，体积小型化
✔自带电流互感器,贯穿型穿线方式,安装更便捷
✔过电流/缺相/堵转保护功能
✔启动时间与过流动作时间单独设计，便于精确设定
✔手动复位（RESET）和断电复位
✔适用于小型电动机线路保护
✔性价比高
✔可安装DIN导轨（35mm）或螺钉固定安装
EOCR-SE2产品优势：
它具有体积小、重量轻、抗干扰、无噪音、性能可靠、保护功能强、安装使用方便等优点。
主要适用于电机、设备等的过载保护。
EOCR-SE2主要应用范围：
✔数控机床钻头过载
✔压铸机电机超负载
✔起重机超重和低扭矩
广泛应用于钻床、数控机床、锯床、激光切割机、雕刻机、喷涂机、玻璃加工机、板材加工机等大中小型加工设备以及各种起重设备中。
HHD1-2数显智能型电动机保护器
HHD1系列数显智能型电动机保护器一、用途HHD1系列数显智能型电动机保护器（以下简称保护器）适用于在交流50Hz，电压380V的供电电路中与交流接触器等开关电器组成电动机控制电路。
当电动机的主电路出现断相、过载、堵转、三相不平衡、漏电等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，可靠地保护电动机，避免发生设备故障。
保护器的外貌见图1。
二、工作原理该保护器的工作原理参见下列框图（图2）模拟电流信号电流检测信号线性放大器A/D转换器显示器件整定值比较器执行电路比较放大器断相检测信号图2 保护器的工作原理框图三、结构简介该保护器为装置式安装方式，由电流检测线圈和控制板两大部分组合而成，对电动机的三相电源线采用穿芯式结构，使用方便。
四、主要技术参数1、额定工作电压：AC220V、AC380V、50Hz，允许波动范围（85%～110%）Ue（其它电压等级的产品可以订制）。
2、显示特性：电流显示精度为2.0级、电流分辨率为0.1A，显示三相中最大相电流，且具有模拟电流显示功能。
3、过载保护功能：当电动机工作电流大于整定电流时，保护器进入过载保护状态，且电流－时间动作保护具有良好的反时限特性。
4、断相保护功能：三相电源中的任一相缺相或电动机内部断线，其动作保护滞后时间为1～2s。
5、三相不平衡保护功能：三相电流中任一相电流低于另两相电流的（50±10）%时，其动作保护滞后时间为1～2s。
6、堵转保护功能：当电动机的工作电流达到整定电流的4倍以上时，保护器进入堵转保护状态，其动作保护滞后时间为3s。
7、漏电保护：当电动机或控制箱外壳漏电，对电源零线有60V及以上的电压时，其动作保护滞后时间为0.1s。
8、锁定功能：当出现缺相、过载、不平衡等故障时，保护器具有故障电流锁存、断相指示锁定的功能。
9、复位功能：保护器发生保护动作后，手动按钮复位与断电复位时间3～5s。
10、起动延时：保护器的起动延时时间为5～60s范围内可调。
电动机保护器PPT课件
其它自控系统！
第8页/共50页
产品线
五、电动机就地监控系统
电动机就地监控系统 集中控制、统一管理 每个配电房或重要设备侧
第9页/共50页
产品线
六、潜油电泵监控系统
一井一策，一井一工程
第10页/共50页
主要内容
2 解决方案
第11页/共50页
解决方案——电力监控系统
解决方案
功能设计解决方案
行业解决方案解决方案
PT100测温。 测量单绕组和轴承时选用3路PT100；
第17页/共50页
解决方案——功能设计解决方案
应用2：需要流量、液位、转速检测功能的电动机保护器
方案1：流量、液位变送器输出信号传给PLC或DCS系统。
元件 断路器 接触器 电动机保护器 液位变送器
PLC
型号 CM2系列 RMK系列 ARD3-100A/C-90L
第26页/共50页
解决方案——自控解决方案
应用1：采用硬接点方式的自控。
第27页/共50页
解决方案——自控解决方案
应用2：采用总线方式的自控。
总线协议
典型产品
MODBUS 施奈德公司：Modicon M340
PROFIBUS 西门子公司：S7系列PLC
DEVICENET AB公司：SLC500、ControLoigx PLC
S7系列
厂家 常熟开关 上海人民
安科瑞电气
安科瑞电气 西门子
备注
以工程实际型号为准
以工程实际型号为准
以工程实际型号为准，模拟量模块带有2路DC 420mA输入测量和2路DC 4-20mA变送输出，2路输入
测量可接收横向和纵向振动信号。
以工程实际为准
电动机保护器PMAC800
第五章 显示模块
• 显示模块是扩展模块中的一种，也是比较基本的 扩展模块。显示模块的主要功能是提供本地的数 据、故障信息显示和定值整定。 • 使用本公司提供的专用连接电缆，分别连接控制 器本体的显示接口和显示模块的显示接口，控制 器上电后，显示模块即可工作。 • 显示模块采用2X7个汉字的液晶，液晶背光为白 色。上电后，背光点亮10秒钟，然后自动熄灭。 有按键操作时，背光被重新点亮，并于10秒种后 熄灭。 • 显示模块上电后，首先显示“欢迎使用”，之后 将进入控制界面显示PMAC800的运行模式。
第二章 技术参数
• 电动机额定电压：交流380V或660V，直接接入 PMAC800。 • 电动机额定电流：PMAC800内部含小型三相CT, CT一次侧输入电动机额定电流可为交流：0.5A～ 2A （2A），1.6A～6.3A （6.3A），6.3A～25A （25A），25A～100A（100A）。 • 控制器电源电压：交或直流85～265V。 • 开关量输入（外部有源节点）：交流或直流 220V。 • 继电器输出：交流 250V/10A； 直流 30V/5A。
接地保护
• 接地保护用于保护相线对电动机金属外壳的短路 故障。接地保护可以关闭，如果此保护被用户打 开，在启动过程就被投入。 • 参数范围动作整定值范围三相矢量叠加方式 (20%～100%)Ie；“0”为保护关闭延时时间 0.02s～60.00s，级差0.02s执行方式报警/跳闸接 地故障电流的大小取决于在电动机的线圈上故障 点的位置，希望设置低的接地故障动作值以保护 尽量多的定子线圈并防止电机外壳因带电而变得 很危险。 • 保护动作特性：如果接地电流≥1.1倍整定值至延 时时间结束，接地保护可靠动作；接地电流≤0.9 倍整定值时，接地保护不动作。 • 动作时间特性：定时限保护，动作延时时间误差 为±0.04s。
德力西 CDS9 系列数显智能型电动机保护器 说明书
三、技术特征一、概 述1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。
1.3.2 垂直或水平安装。
二、结构特征CD S 9-□□□ 安装、使用产品前，请仔细阅读使用 说明书，并妥善保管、备用。
CDS9系列数显智能型电动机保护器-6-合格证本产品执行GB/T 14048.4标准，经检验合格，准予出厂。
名 称：型 号：检 验 员：检验日期：见内盒标签检 01使用说明书CDS9系列数显智能型电动机保护器3.1 额定绝缘电压Ui ：AC380V 3.2 额定工作电压Ue ：AC380V3.3 额定控制电源电压Us ：AC50/60Hz AC220V ～AC380V 3.4 整定电流范围：CDS9-A ：1-20A ；CDS9-B ：20-200A ； CDS9-D ：200-500A (二次穿芯)。
3.5 使用类别：主回路AC -3；配用的辅助触头(本体)AC -153.6 辅助回路触点种类数量：1常开本产品主要由壳体、设定面板、主控制电路和接线底座等组成；有极其良好的反时限特性，设有液晶屏显示，运行、断相、过载故障指示。
1.1 适用范围CDS9系列数显智能型电动机保护器（以下简称保护器）适用于在交流50/60Hz，电压380V、220V的供电电路中与交流接触器等开光电器组成电动机控制电路。
当电动机的主电路出现非正常工作状态时，及时断开开关电路触头，分断电动机的三相电源，快速可靠地保护电动机。
支持多种启动方式，纯保护启动、直接启动、星三角启动、自耦降压启动；具有过载保护、断相保护、堵转保护、欠电压保护、漏电保护，启动超时保护及三相电路不平衡保护。
执行标准：GB/T 14048.41.2 型号定义:额定控制电源电压Us：规格代号：A：1-20A；B ：20-200A；D：200-500A(二次穿芯)。
广东雅达-电机保护器YD2313FD
低压电器基础—电机保护器介绍(电气控制课件)
电机保护装置的选择
目前我国普遍采用的电动机保护装置主要有热继电器、温度继 电器和综合电动机保护器（马保）。
热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保 护器，它在保护电动机过载方面具有反时限性能和结构简单的特点。但存在 功能少，对电机发生通风不畅，扫膛、堵转、长期过载，频繁启动等故障不 起保护作用。
电机保护器工作过程：
传感器将电动机的电流变化线性地反映至保护器的采样端口，经过整 流、滤波等环节后，转换成与电动机电流成正比的直流电压信号、送到相 应部分与给定的保护参数进行比较处理，再经单片机回路处理，推动功率 回路，使继电器动作。
当电机由于驱动部分过载导致电流增大时，从电流传感器取得的电压 信号将增大、此电压值大于保护器的整定值时，过载回路工作，RC延时 电路经过一定的（可调）延时，驱动输出继电器动作，使接触器切断主回 路。欠压及缺相保护等功能部分，工作原理基本相同。
温度继电器具有结构简单、动作可靠，保护范围广泛等优点，但 动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。
目前在电风扇、电冰箱、空调压缩机等方面大量使用。
综合电动机保护器可以给电机全面的保护控制，可以完成负载和过电流的 保护、缺相保护、逆相保护、接地漏电保护、堵转保护、相不平衡保护、短路 保护、过电压保护、低电压保护、过热保护、缺电流保护等功能
电机保护器使用注意事项
使用电机综合保护器时必须注意控制线路的接线问题,以确保 正常运行
有的电机综合保护器注明,一定要接上负载才能正常工作,不接负 载时表示电路处于缺相工作状态，因此综合保护器是拒绝合闸的， 电动机将无法启动，因为电机综合保护器内部是依靠电流互感器来 检测三相线电流的有无，来判断电路是否存在缺相问题，因而在未 接通电源或没有负载时，其闭点实际上是开点所以没办法合闸。
jd—2智能电动机保护器说明
jd—2智能电动机保护器说明（实用版）目录1.JD-2 智能电动机保护器的概述2.JD-2 智能电动机保护器的主要功能3.JD-2 智能电动机保护器的技术参数4.JD-2 智能电动机保护器的安装与使用5.JD-2 智能电动机保护器的维护与注意事项正文【概述】JD-2 智能电动机保护器是一种电动机保护设备，主要用于对电动机进行过载、短路和漏电等保护，以确保电动机的正常运行和延长其使用寿命。
该保护器具有智能化、高可靠性、易于操作等优点，广泛应用于工业生产和民用建筑等领域。
【主要功能】1.过载保护：当电动机负载过大，导致电流超过额定值时，保护器会及时切断电源，防止电动机过热损坏。
2.短路保护：当电动机出现短路故障时，保护器能迅速切断电源，避免短路电流对电动机和电路造成损害。
3.漏电保护：当电动机出现漏电现象时，保护器可以检测到电流泄漏，并及时切断电源，确保人身安全。
4.故障报警：保护器在检测到电动机故障时，会发出报警信号，提醒操作人员及时处理。
【技术参数】1.额定电压：AC380V、AC220V 等。
2.额定电流：根据不同型号和规格，范围从 1A 至 1000A 不等。
3.保护范围：电动机功率范围从 0.5kW 至 1000kW。
4.环境温度：-20℃至 +40℃。
5.相对湿度：不超过 90%。
【安装与使用】1.安装前，应先检查保护器的外观是否有损坏，接线端子是否紧固。
2.根据电动机的参数，选择合适的保护器型号和规格。
3.将保护器安装在易于操作和观察的位置，并确保其不受湿气和腐蚀的影响。
4.连接保护器的输入和输出端子，注意接线顺序和颜色标识。
5.接通电源，检查保护器指示灯是否亮起，报警器是否正常。
6.启动电动机，检查保护器是否能正常工作。
【维护与注意事项】1.定期检查保护器的工作状态，发现异常及时处理。
2.保护器在使用过程中，不要频繁断电和启动电动机，以免影响保护器的使用寿命。
3.保护器在不使用时，应切断电源，以免误操作造成损坏。
AcuMC620电机保护器说明书
10
公 司
Y- △起动典型接线图（二继电器模式）
北 京 爱 博 精 电 科 技 有 限
11
公 司
Y起动典型接线图（三继电器闭环模式）
北 京 爱 博 精 电 科 技 有 限
12
公 司
自耦变压器起动典型接线图（二继电器）
北 京 爱 博 精 电 科 技 有 限
13
公 司
自 变压器起动典型接线图（三继电器闭环模式）
紧急停车
远程 / 本地
29
H2
热电阻 漏电流 输入 输入 （选配） （选配）
MOTOR
PTC/NTC
35 36
4~20m A
RS485
Modbus/ Profibus 标准 485 接口
16
17 18 16
L N
电源输入
技
11 10 12
14 13 15
A 接触器 B 接触器 状态检测
故障跳闸 自诊断限 Nhomakorabea公 司
+0.5 -0.0
+0.5 -0.0
89
89
接线方法
接线端子分布
Digital Input DI8 DI7 DI6 DI5 DI4 DI3 DI2 DI1 DIC 9 8 7 6 5 4 3 2 1 Current Input Communication I32 I31 I22 I21 I12 I11 S B A 27 26 25 24 23 22 21 20 19 Voltage Input AO 28 29 30 31 32 33 34 35 36 H1 H2 IG1 IG2 UA UB UC AO+ AORelay Output Power Input 10 11 12 13 14 15 16 17 18 RO1 C12 RO2 RO3 C34 RO4 G N L
YD2310马达保护器说明书V.0_图文(精)
YD2310产品说明书产品说明YD2310电动机控制器(以下简称YD2310或控制器是我公司针对低电压电动机在各种应用场合生产的故障而研发的电动机保护装置;是一款具有极高性价比,稳定可靠,集继电器保护、测量、控制、通讯为一体的低压电动机保护装置,可实现6种启动方式和13种故障保护功能。
YD2310采集三相电流、电压,将这些数据计算后和控制器记录的各种保护功能整定信息比较,当符合保护条件时,驱动继电器输出,从而达到保护电动机的目的;并可实现电动机回路的三相电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能、漏电流等各种电参数的测量。
YD2310电动机控制器由三部分组成:主控单元和显示模块和电流互感器。
控制器可以通讯接口RS485和上位机进行数据传输和参数设定。
支持MODBUS-RTU 通讯协议。
环境条件工作环境:温度-10℃-55℃,湿度20%RH-95%RH储存环境:温度-25℃-70℃,湿度20%RH-95%RH大气压力:80kPa-110kPa(相对于海拔高度为2km及以下电性能参数额定工作电压:AC380V/660V,50Hz额定工作电流:1A、5A、25A、63A(以上为内置互感器,63A以上须配CT。
(建议采用二次电流为1A的电流互感器。
辅助工作电源:AC85V-265V,50Hz或DC85V-330V过载能力:电流2Ie连续(12倍过载保证测量精度;电压1.2倍额定电压连续工作,1.4倍额定电压允许10s。
功率消耗:电流回路:≤1VA(5A电压回路:≤0.5VA(额定电压电源回路:≤10VA继电器输出接点容量:AC250V,5A测量准确度电流:±0.5%(≤120%Ie,±1.0%(120%Ie-1200%Ie电压:±0.5%频率:±0.1%功率因数:± 1%功率:± 1%电能:± 1%电气绝缘性能绝缘电阻:100MΩ/500V。
苏雪电动机保护器sx-e02说明书
苏雪电动机保护器sx-e02说明书苏雪电动机保护器SX-E02说明书第一节产品简介1.1 产品概述：苏雪电动机保护器SX-E02是一种用于电动机保护的装置，具有过载、欠载、短路、过温等保护功能。
它能够有效保护电动机免受损坏，并保障电动机正常运行。
1.2 产品特点：1.2.1 高效保护： SX-E02采用先进的电子组件和智能控制算法，能够准确判断电流、负荷、温度等参数，提供全方位的保护。
1.2.2 灵活可调：具备可调节的过载、欠载、短路、过温保护参数，可根据实际需求进行设定。
1.2.3 稳定可靠：SX-E02采用高品质的元器件和组装工艺，具有良好的稳定性和可靠性。
1.2.4 易于安装：SX-E02小巧轻便，安装简单方便，适用于各类电机控制系统。
第二节产品参数2.1 电气参数2.1.1 输入电压：AC220V±10%，50Hz-60Hz2.1.2 功能参数：过载保护、欠载保护、短路保护、过温保护2.1.3 过载保护范围：根据实际需求可设定2.1.4 欠载保护范围：根据实际需求可设定2.1.5 短路保护时间：＜0.1s2.1.6 过温保护范围：根据实际需求可设定2.2 物理参数2.2.1 外观尺寸：100mm×80mm×40mm2.2.2 安装方式：便携式安装2.2.3 工作温度：-10℃～55℃2.2.4 防护等级：IP20第三节使用说明3.1 安装及操作3.1.1 将SX-E02保护器正确安装在电机控制系统中，确保连接稳固可靠。
3.1.2 启动电源，并按照实际需求设定过载、欠载、短路、过温保护参数。
3.1.3 检查保护器显示面板，确保所有指示灯正常亮起。
3.2 维护保养3.2.1 定期检查SX-E02保护器的正常工作状态，如发现异常及时维修或更换。
3.2.2 避免SX-E02保护器接触湿气、腐蚀性物质等场所，以免影响保护器性能。
第四节注意事项4.1 使用前请仔细阅读产品说明书。
MAM-A电机保护器
一、概述MAM—A系列电机微电脑保护器是我公司在多年研制电机保护产品的基础上开发出的新一代高科技产品。
以微电脑控制器为核心元件，通过高精度CT检测电流进行A/D转换后再经过微处理器进行处理和判断，有效地保护电机。
对过载、缺相、堵转、短路、三相不平衡等具有可靠的保护作用，同时具有可选的欠载保护功能，定时停机功能等。
保护器具有自动线性修正功能，在较宽电流范围内仍具有较高的精度。
工作稳定可靠、精度高、保护动作准确、参数设定简单方便。
广泛适用于机床、冶金、建材、化工、纺织行业等工业电动机及其它电器的保护。
二、型号说明MAM—A（Lm）（Ts）（40）最大工作电流值Ts：带时间继电器，单位“秒”；Tm：带时间继电器，单位“分钟”。
Lm：欠载故障手动复位；La：欠载故障延时自动复位。
A系列电机微电脑保护器。
产品序列如：MAM—A（Lm）（40）即为欠载停机后需手动复位的A型保护器最大工作电流40A。
三、功率规格四、正常使用条件1、适用主回路电压：AC380V，AC660V。
2、工作电源电压：AC380V±20%或AC220V±20%，9V AC,50Hz用户可选。
3、环境温度：-30～80℃。
4、环境条件：无剧烈振动、冲击；无足以腐蚀金属和破坏绝缘的气体。
5、在没有雨雪侵袭的地方。
五、功能及特点1、基本保护功能：过载、堵转、缺相、短路、三相不平衡。
2、定时停机功能：保护器带时间继电器，可按设定的时间自动停机。
3、欠载保护功能（可选功能）：当工作电流小于设定的欠载电流时，保护器延时停机，复位有：延时复位（复位时间1～999分钟可设定）和手动复位两种。
4、应用矢量方法通过测量A、B两相电流合成C相电流，因此对A、B、C三相的过载、堵转、缺相、短路、不平衡具有可靠保护，当C相缺相时，A、B两相为180度对称电流，所以合成的C相电流为零，保护器仍能反映C相缺相。
在平衡与不平衡时依然能准确测量出C相电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同时提高系统功率因数； ⑦5次、7次消谐滤波装置要求能有效消除系统中的5、7次谐波电流，同时提 高系统功率
应用2：需要流量、液位、转速检测功能的电动机保护器
方案1：流量、液位变送器输出信号传给PLC或DCS系统。
电动机保护器产品介绍
电 话：
一、 相关产品线 二、应用案例及分析 三、 解决方案
相关产品线
一、电机保护控制
1、通用产品
ARD2 ARD2L
低成本保护解决方案
ARD2F ARD3
主流保护、控制解决方案
ARD3T
高端解决方案
2、细分产品
水泵控制器
1-3台水泵自控解决方案 专注于低成本
潜油电泵控制器
方案2：选用温度变送器（BM-TR/J）和ARD电动机保护器。
元件 断路器 接触器 电动机保护器 变送器 PT100
型号 CM2系列 RMK系列 ARD3-100A/C-90L BM-TR/J
厂家 常熟开关 上海人民 安科瑞电气 安科瑞电气
备注 以工程实际型号为准 以工程实际型号为准 以工程实际型号为准 测量单绕组和轴承时选用3路PT100与对应的BM变 送器；需要测量3绕组和轴承温度时，选5路PT100。
数量 1 1
2
6 3 1 1 1 2 15 1 1 个 个 个 个 个 个 个 个 套 套
一些附加功能的作用：
L(漏电功能)：接地保护使用。
通讯：用于系统组网，实现自控或数据上传给监控系统， 常用协议MODBUS、PROFIBUS、DEVICENET。
M(变送输出)：将交流电流、电压等参数变为直流4-20mA信号， 传送给PLC或DCS系统，为PLC或DCS自控设计 提供数据。
tE曲线：配合增安电机使用，对增安电机的过载进行保护，一般用于 化工项目。
SU(抗晃电)：电压瞬间跌落，或造成设备停机，验证影响生产。通过 增加SU功能实现晃电后的重启，确保生产的连续性，一 般用于电厂、化工项目。选SU后，默认带有U和SR功能。 ARD2不带有此功能，其它型号可带有。
SR(故障记录)：记录发生故障的时刻，及原因，为客户分析电机故障提供 依据，电厂、化工项目会需要。
三、解决方案
解决方案
功能设计解决方案
自控方案
行业解决方案解决方案
功能设计解决方案
应用1：电机多点测温 。 应用2：流量、液位、转速检测 。 应用3：与XX/5,XX/1互感器配合使用 。
应用1：需要温度保护，可以测量电机线圈及轴承温度，对电机做温度保护。 方案1：选用温度继电器和ARD系列电动机保护器。
5槽扩展底板 占空模块 端子盖板 LK编程电缆 扩展电缆
底板编码销转动工具 PowerPro编程软件
组态软件
型号及规格 LK910 5A 24V
LK202
LK232
LK610（DI16入） LK710（DO16出） LK411（AI8入）
LK101 LK119 LKC131 LKC170 LKX001 5M LKX002 3M LKX003 PowerproV4 HollyView6.53
方案4：使用带有3路测温功能的ARD3T电动机保护器
元件 断路器 接触器 电动机保护器 PT100
型号 CM2系列 RMK系列
ARD3T K1 UA100/T 60L
厂家 常熟开关 上海人民
安科瑞电气
备注 以工程实际型号为准 以工程实际型号为准 以工程实际型号为准,本型号最多支持3路
PT100测温。 测量单绕组和轴承时选用3路PT100；
因数。 ⑧具体配置详见一次系统图。
招标描述为无功补偿控制柜，针对此要求可选ARC-16/RC
XX水处理自控报价：
序号 1 2
3
4 5 6 7 8 9 10 11 12 13 14 15
名称 电源模块 CPU模块
PROFIBUS-DP通讯接口模块
数字量输入模版 数字量输出模版 数字量输入模版 10槽本地底板
石油潜油电泵监控解决方案
二、线路保护
ALP200 ALP220
ALP320
电流监控、保护 电压、电流全面监控、保护
电压、电流全面监控、保护 导轨安装
ARC无功 补偿
16路混合补偿，继电器 式、电平式
电动机就地监控系统
集中控制、统一管理 每个配电房或重要设备侧
一井一策，一井一工程
应用案例及分析
元件 断路器 接触器 电动机保护器 温度继电器 PT100
型号 CM2系列 RMK系列 ARD3-100A/C-90L
厂家 常熟开关 上海人民 安科瑞电气
备注 以工程实际型号为准 以工程实际型号为准 以工程实际型号为准 测量单绕组和轴承时选用3路PT100与对应的温度继电 器；需要测量3绕组和轴承温度时，选5路PT100。
电动机保护器相关的标准：
GB 14048.4、JB/T 10736 、GB/T 17626。 对产品功能、性能提出要求，3C按照 GB 14048.4、JB/T 10736 。
ARC相关的标准：
JB/T 9663
XX低压柜ARC招标文件 :
①电容电抗器组及其保护和控制元件以及5次、7次消谐滤波装置及其保护和 控制元件要
Q(起动控制)：ARD2F增加起动控制功能，增加Q功能后，将起动、 停止按钮接入ARD2F，ARD2F对用的起动输出继电器 控制起动接触的吸合、断开，实现电机起动、停止功能。
U(电压)：增加电压测量、显示功能，并增加过压、欠压、相序、过功 率、欠功率保护功能。
Ep(电能)：增加电能测量功能，选Ep后默认增加U功能。
方案3：选用ARTM温度巡检仪和ARD电动机保护器配合使用。
元件 断路器 接触器 电动机保护器 温度巡检仪 PT100
型号 CM2系列 RMK系列 ARD3-100A/C-90L
ARTM
厂家 常熟开关 上海人民 安科瑞电气 安科瑞电气
