高考物理一轮复习专题公开课：电磁感应现象 楞次定律(人教版)
2025年高三一轮复习物理课件第十二章电磁感应第1讲电磁感应现象楞次定律
阻碍原电流的变
化——“增反减
同”(即自感现象)
楞次定律
27
例证
第1讲
电磁感应现象
楞次定律
(2024 届北京二模)在匀强磁场中放置一个金属圆环,磁场方向与圆环平面垂直。
规定图 1 所示磁场方向为正。当磁感应强度 B 随时间 t 按图 2 所示的正弦规律变化时,
下列说法正确的是( C )。
A.t2 时刻,圆环中无感应电流
的磁通量增大,A 不符合题意;开关闭合时将滑动变阻器的
滑片向左滑动,A 线圈中的电流增大,则 B 线圈中的磁通量
增大,B 项不符合题意;开关闭合时将 A 线圈从 B 线圈中拔
出,则 B 线圈中的磁通量减小,C 项符合题意;开关闭合时
将 A 线圈倒置,再重新插入 B 线圈中,则 B 线圈中反向的
磁通量增大,D 项符合题意。
向。
3.判断磁通量是否变化的方法
(1)根据公式 Φ=BSsin θ(θ 为 B 与 S 间的夹角)判断。
(2)根据穿过平面的磁感线的条数是否变化判断。
第1讲
电磁感应现象
楞次定律
角度 2 电磁感应现象及其应用
判断感应
电流有无
的方法
产生感应
电流的三
种常见情
况
8
第1讲
电磁感应现象
楞次定律
(多选)下列各图所描述的物理情境中,能产生感应电流的是( BCD )。
2.电磁感应现象
(1)定义:当穿过闭合导体回路的 磁通量 发生变化时,闭合导体回路中有感应电流产
生,这种利用磁场产生电流的现象叫作电磁感应。
(2)感应电流的产生条件:穿过 闭合 导体电路的 磁通量 发生变化。
4
第1讲

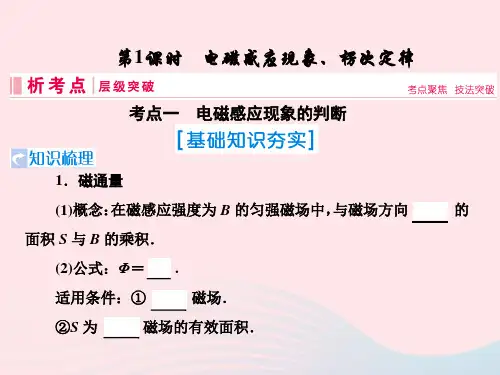

高考物理一轮复习 第十章 电磁感应 第1节 电磁感应现象、楞次定律 新人教版
A．PQRS 中沿顺时针方向，T 中沿逆时针方向 B．PQRS 中沿顺时针方向，T 中沿顺时针方向 C．PQRS 中沿逆时针方向，T 中沿逆时针方向 D．PQRS 中沿逆时针方向，T 中沿顺时针方向 解析： D [金属杆 PQ 向右运动，穿过 PQRS 的磁通量增加， 由楞次定律可知，PQRS 中产生逆时针方向的电流．这时因为 PQRS 中感应电流的作用，依据楞次定律可知，T 中产生顺时针方向的感应 电流．故只有 D 项正确．]
第1课时 电磁感应现象、楞次定律
考点一 电磁感应现象的判断
1．磁通量 (1)概念：在磁感应强度为 B 的匀强磁场中，与磁场方向 垂直 的 面积 S 与 B 的乘积． (2)公式：Φ＝ BS . 适用条件：① 匀强 磁场． ②S 为 垂直 磁场的有效面积．
(3)磁通量是 标量 (填“标量”或“矢量”)． (4)磁通量的意义 ①磁通量可以理解为穿过某一面积的磁感线的条数． ②同一线圈平面，当它跟磁场方向垂直时，磁通量 最大 ；当 它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线 条数和反向穿过的一样多时，磁通量为 零 ．
A．铜盘转动过程中，穿过铜盘的磁通量不变 B．电阻 R 中有正弦式交变电流流进 C．若不给铜盘施加任何外力，铜盘最终会停下来 D．通过 R 的电流方向是从 a 流向 b
解析：ACD [铜盘切割磁感线产生感应电动势，铜盘相当于电 源，从而在电路中形成方向不变的电流，内部电流方向是从负极(C 点)到正极(D 点)．由于铜盘在运动中受到安培力的阻碍作用，故最 终会停下来．]
考点三 楞次定律的拓展应用
楞次定律中“阻碍”的含义可以推广为：感应电流的效果总是 阻碍引起感应电流的原因，列表说明如下：
内容 阻碍原磁通量变化—“增 反减同”
2025年高考物理总复习课件专题十电磁感应第1讲电磁感应现象、楞次定律
高考总复习·物理
核心素养
重要考点
物理观念
(1)理解电磁感应现象、磁通量、自感、涡流 等概念；(2)掌握右手定则、楞次定律、法拉 第电磁感应定律等重要规律
1.电磁感应现象、 磁通量
科学思维
科学探究 科学态度
与责任
综合应用楞次定律、法拉第电磁感应定律分 析问题的能力
通过实验探究影响感应电流方向的因素，习·物理
2.实验步骤 (1)按图连接电路，闭合开关，记录下G中流入电流方 向与灵敏电流计G中指针偏转方向的关系. (2)记下线圈绕向，将线圈和灵敏电流计构成通路. (3)把条形磁铁N极(或S极)向下插入线圈中，并从线圈 中拔出，每次记下电流计中指针偏转方向，然后根据步骤(1)的结论，判 定出感应电流方向，从而可确定感应电流的磁场方向. (4)记录实验现象.
了解电磁感应知识在生活、生产和科学技术 中的应用
2.法拉第电磁感 应定律
3.楞次定律的应 用
4.自感、涡流现 象的分析理解
高考总复习·物理
一、磁通量 1.概念：磁感应强度B与面积S的__乘__积____. 2.公式：Φ=____B_S___.适用条件：匀强磁场；S是__垂__直____磁场的有效面 积. 单位：韦伯(Wb)，1 Wb=__1_T_·_m__2_. 3.意义：穿过某一面积的磁感线的___条__数___. 4.标矢性：磁通量是___标__量___，但有正、负.
高考总复习·物理
例1 (2023年广东二模)如图甲所示，驱动线圈通过开关S与电源连接，
发射线圈放在绝缘且内壁光滑的发射导管内.闭合开关S后，在0~t0内驱动 线圈的电流iab随时间t的变化如图乙所示.在这段时间内，下列说法正确的 是( B )
【名师一号】高三物理一轮复习 第九章 第一讲 电磁感应现象 楞次定律课件 新人教版
变．
3．产生感应电动势的条件．
无论回路是否闭合，只要穿过线圈平面的磁通量发生
□_5__变__化__，电路中就有感应电动势．产生感应电动势的那部分 导体相当于_□_6__电__源__．_
电磁感应现象的实质是产生感应电动势，如果电路闭合，
答案 D
题型三 楞次定律的应用 【例3】 如图所示，光滑固定导轨m、n水平放置，两 根导体棒p、q平行放于导轨上，形成一个闭合回路，当一条 形磁铁从高处下落接近回路时( )
A．p、q 将互相靠拢 B．p、q 将互相远离 C．磁铁的加速度仍为 g D．磁铁的加速度小于 g
[解析] 解法一 假设条形磁铁的下端为N极，则当其从 高处下落时，穿过闭合回路的磁通量向下，且增加，根据楞 次定律可知回路中感应电流产生的磁场方向向上，由安培定 则可判断感应电流的方向为逆时针方向(从上向下看)，再利 用左手定则可判断p、q的受力情况．如图所示，故p、q将互 相靠拢，闭合回路的上面为N极，和磁铁互相排斥，因此， 磁铁的加速度小于g.
A．Φa＞Φb C．Φa＝Φb
B．Φa＜Φb D．不能确定
解析 由于磁感线是闭合曲线，在磁体内部是由 S 极指
向 N 极，在磁体外部是由 N 极指向 S 极，且在磁体外部的磁
感线分布在磁体的周围较大的空间．又由于穿过圆环 a、b 的
磁通量均为 Φ＝Φ 内－Φ 外，因此线圈面积越大，磁感线抵消 得越多，合磁通量越小，故 b 环的磁通量较小，A 项正确．
答案 B
3．如图所示，通电螺线管置于闭合金属环a的轴线上， 当螺线管中电流I减小时( )
A．环有缩小的趋势以阻碍原磁通量的减小 B．环有扩大的趋势以阻碍原磁通量的减小 C．环有缩小的趋势以阻碍原磁通量的增大 D．环有扩大的趋势以阻碍原磁通量的增大

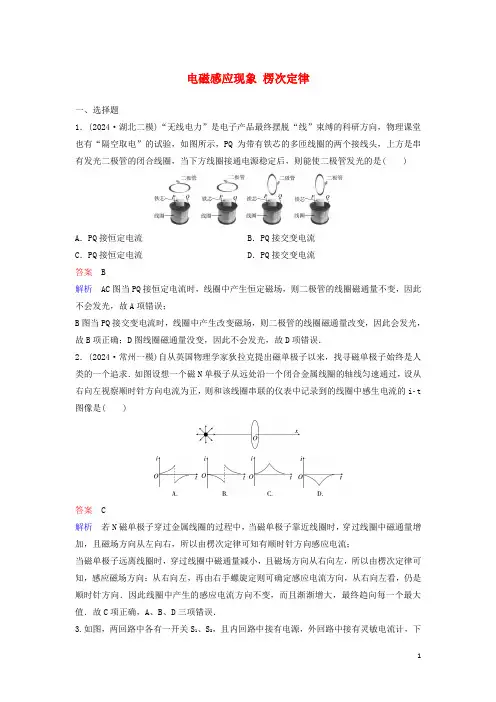

新课标2024高考物理一轮复习课时作业46电磁感应现象楞次定律含解析新人教版
电磁感应现象楞次定律一、选择题1．(2024·湖北二模)“无线电力”是电子产品最终摆脱“线”束缚的科研方向，物理课堂也有“隔空取电”的试验，如图所示，PQ为带有铁芯的多匝线圈的两个接线头，上方是串有发光二极管的闭合线圈，当下方线圈接通电源稳定后，则能使二极管发光的是( )A．PQ接恒定电流B．PQ接交变电流C．PQ接恒定电流D．PQ接交变电流答案 B解析AC图当PQ接恒定电流时，线圈中产生恒定磁场，则二极管的线圈磁通量不变，因此不会发光，故A项错误；B图当PQ接交变电流时，线圈中产生改变磁场，则二极管的线圈磁通量改变，因此会发光，故B项正确；D图线圈磁通量没变，因此不会发光，故D项错误．2．(2024·常州一模)自从英国物理学家狄拉克提出磁单极子以来，找寻磁单极子始终是人类的一个追求．如图设想一个磁N单极子从远处沿一个闭合金属线圈的轴线匀速通过，设从右向左视察顺时针方向电流为正，则和该线圈串联的仪表中记录到的线圈中感生电流的it 图像是( )答案 C解析若N磁单极子穿过金属线圈的过程中，当磁单极子靠近线圈时，穿过线圈中磁通量增加，且磁场方向从左向右，所以由楞次定律可知有顺时针方向感应电流；当磁单极子远离线圈时，穿过线圈中磁通量减小，且磁场方向从右向左，所以由楞次定律可知，感应磁场方向：从右向左，再由右手螺旋定则可确定感应电流方向，从右向左看，仍是顺时针方向．因此线圈中产生的感应电流方向不变，而且渐渐增大，最终趋向每一个最大值．故C项正确，A、B、D三项错误．3.如图，两回路中各有一开关S1、S2，且内回路中接有电源，外回路中接有灵敏电流计，下列操作及相应的结果可能实现的是( )①先闭合S2，后闭合S1的瞬间，电流计指针偏转②S1、S2闭合后，在断开S2的瞬间，电流计指针偏转③先闭合S1，后闭合S2的瞬间，电流计指针偏转④S1、S2闭合后，在断开S1的瞬间，电流计指针偏转A．①②B．②③C．③④D．①④答案 D解析①先闭合S2，构成闭合电路，当后闭合S1的瞬间时，通过线圈A的电流增大，导致穿过线圈B的磁通量发生改变，从而产生感应电流，则指针发生偏转，故①正确；②当S1、S2闭合后，稳定后线圈B中没有磁通量的改变，因而线圈B中没有感应电流，在断开S2的瞬间，当然指针也不偏转，故②错误；③先闭合S1，后闭合S2的瞬间，穿过线圈B的磁通量没有改变，则不会产生感应电流，故③错误；④当S1、S2闭合后，在断开S1的瞬间，导致穿过线圈B的磁通量发生改变，因而出现感应电流，故④正确，故A、B、C三项错误，D项正确．4．(2024·南京模拟)(多选)如图是某同学设想的防止电梯坠落的应急平安装置，在电梯轿厢上安装上永久磁铁，电梯的井壁上铺设线圈，能在电梯突然坠落时减小对人员的损害．关于该装置，说法正确的是( )A．若电梯突然坠落，将线圈闭合可起到应急避险作用B．若电梯突然坠落，将线圈闭合可以使电梯悬浮在空中C．当电梯坠落至如图位置时，闭合线圈A、B中电流方向相同D．当电梯坠落至如图位置时，闭合线圈A、B都在阻碍电梯下落答案AD解析A项，若电梯突然坠落，将线圈闭合时，线圈内的磁感应强度发生改变，将在线圈中产生感应电流，感应电流会阻碍磁铁的相对运动，可起到应急避险作用．故A项正确；B项，感应电流会阻碍磁铁的相对运动，但不能阻挡磁铁的运动，故B项错误；C项，当电梯坠落至如图位置时，闭合线圈A中向上的磁场减弱，感应电流的方向从上向下看是逆时针方向，B中向上的磁场增加，感应电流的方向从上向下看是顺时针方向，可知A 与B中感应电流方向相反．故C项错误；D项，结合A的分析可知，当电梯坠落至如图位置时，闭合线圈A、B都在阻碍电梯下落．故D项正确．5．如图甲为磁感应强度B随时间t的改变规律，磁场方向垂直纸面，规定向里的方向为正，在磁场中有一细金属圆环，平面位于纸面内，如图乙所示．令I1、I2、I3分别表示Oa、ab、bc段的感应电流，F1、F2、F3分别表示金属环上很小一段导体受到的安培力．下列说法不正确的是( )A．I1沿逆时针方向，I2沿顺时针方向B．I2沿顺时针方向，I3沿顺时针方向C．F1方向指向圆心，F2方向指向圆心D．F2方向背离圆心向外，F3方向指向圆心答案 C解析A项，由图甲所示可知，oa段，磁场垂直于纸面对里，穿过圆环的磁通量增加，由楞次定律可知，感应电流I1沿逆时针方向，在ab段磁场向里，穿过圆环的磁通量削减，由楞次定律可知，感应电流I2沿顺时针方向，故A项正确；B项，由图甲所示可知，在bc段，磁场向外，磁通量增加，由楞次定律可知，感应电流I3沿顺时针方向，故B项正确；C项，由左手定则可知，oa段电流受到的安培力F1方向指向圆心，ab段安培力F2方向背离圆心向外，故C项错误；D项，由左手定则可知，ab段安培力F2方向背离圆心向外，bc段，安培力F3方向指向圆心，故D项正确．6.(2024·河南学业考试)如图所示，一个面积为2S的矩形线框abcd，水平放置在匀强磁场中，磁场的磁感应强度为B.方向与线框平面夹角为30°角，O1、O2分别为bc边和ad边的中点．现将线框的右半边绕逆时针旋转90°，在这一过程中，通过线框的磁通量的改变量的大小为( )A.3－22BSB.3－12BSC.3＋12BS D ．(3－1)BS答案 B解析 当线框转动前，面的磁通量为：Φ1＝2BSsin30°＝BS ；当线框转动后，整个面的磁通量为：Φ2＝BSsin30°＋BScos30°＝1＋32BS ， 磁通量改变量为：ΔΦ＝Φ1－Φ2＝3－12BS 故B 项正确，A 、C 、D 三项错误．7.(2024·广西二模)(多选)水平光滑的桌面内固定一足够长的直导线，并通以如图所示的恒定电流，两个相同的正方形线框abcd 和efgh 到导线的距离相等，两个线框间产生的电磁现象忽视不计，现分别给两个线框竖直向下和水平向右的速度v ，下列推断正确的是( )A ．线框abcd 做匀速直线运动，线框efgh 做减速直线运动B ．刚起先运动瞬间bc 边与eh 边所受安培力的大小相等C ．线框efgh 运动过程中产生顺时针的感应电流D ．线框abcd 运动过程中a 点的电势比b 点低答案 AD解析 通电直导线四周的磁场为非匀强磁场，离导线越近，磁场越强，线框abcd 和efgh 所在位置磁场分别垂直向里和向外，abcd 向下运动，始终与导线的距离相等，穿过线框的磁通量不变，不产生感应电流，没有安培力，故线框abcd 做匀速直线运动，但是ab 边在切割磁感线，右手定则推断出a 点的电势比b 点低，线框efgh 在远离导线的过程中，向外的磁场减弱，由楞次定律推断产生顺时针的感应电流，并受到向左的安培力，做变减速直线运动，故A、D两项正确B、C两项错误．8.(2024·湖北模拟)(多选)如图，一导体圆环保持水平，沿一特性质匀整的条形磁铁轴线落下，条形磁铁竖直固定，圆环中心始终位于磁铁轴线上．已知当圆环落至B、D两位置时，刚好经过磁铁上下端截面，而C位置位于磁铁正中．不计空气阻力，下列说法正确的有( )A．圆环由A落至B的过程中，环中感应电流从上至下看为顺时针B．圆环由B落至C的过程中，圆环磁通量在削减C．圆环落至C、D之间时，圆环有收缩趋势D．圆环由A落至E的过程中，随意时刻加速度都小于重力加速度g答案AC解析A项，圆环从A到B的过程中，穿过圆环的磁通量向上增加，依据楞次定律可知环中感应电流从上至下看为顺时针．故A项正确；B项，圆环从B到C的过程中穿过圆环的磁通量始终增加．故B项错误；C项，圆环从C到D的过程中穿过圆环的磁通量减小，依据楞次定律可知，圆环产生的感应电流有阻碍磁通量减小的趋势，所以圆环有收缩趋势．故C项正确；D项，圆环在C点时，穿过圆环的磁通量最大，此时穿过圆环的磁通量的改变率为0，没有感应电流，所以加速度等于g.故D项错误．9．(2024·山东一模)如图所示，线圈A内有竖直向上的磁场，磁感应强度B随时间匀整增大；等离子气流(由高温高压的等电量的正、负离子组成)由左方连绵不断的以速度v0射入P1和P2两极板间的匀强磁场中．发觉两直导线a、b相互吸引，由此可以推断，P1、P2两极板间的匀强磁场的方向为( )A．垂直纸面对外B．垂直纸面对里C．水平向左D．水平向右答案 B解析线圈A中磁场的方向向上增加时，由楞次定律可知，感应电流的磁场的方向向下，感应电流的方向在线圈的外侧向左，电流的方向回旋向上，所以导线a中的电流方向向下．依据同向电流相互吸引可知，b中的电流方向也向下．b中电流方向向下说明极板P1是电源的正极，则正电荷在磁场中向上偏转，依据左手定则可知，P1、P2两极板间的匀强磁场的方向垂直于纸面对里．10．(2024·上海模拟)(多选)如图所示，两个相同的闭合铝环A、B被绝缘细线悬吊起来，与一个螺线管共同套在圆柱形塑料杆上，他们的中心轴线重合且在水平方向上，A、B可以左右自由摇摆，现将电键闭合，则下列说法中正确的是( )A．电键闭合瞬间，A中感应电流小于B中感应电流B．电键闭合瞬间，A、B之间的距离缩小C．电键闭合瞬间，两环有扩张趋势D．电键闭合瞬间，A环受到总的磁场力水平向左答案BC解析A项，在S闭合瞬间，穿过两个线圈的磁通量改变相同，依据法拉第电磁感应定律可知产生的电动势相等，再结合欧姆定律可知二者的感应电流大小相等．故A项错误；B项，线圈中产生同方向的感应电流，同向电流相吸，则A、B相吸，A、B之间的距离缩小．故B项正确；C项，电键闭合瞬间，穿过两个线圈的磁通量增大．由于电磁铁外边的磁场方向与电磁铁内部的磁场的方向相反，两环扩张面积时可以阻碍磁通量的增大，所以电键闭合瞬间，两环有扩张趋势，故C项正确；D项，线圈中产生同方向的感应电流，同向电流相吸，则A、B相吸，A、B之间的距离缩小．所以A环受到总的磁场力水平向右．故D项错误．11．(2024·湖南模拟)如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向B．1 s末圆环对桌面的压力小于圆环的重力C．0～1 s内圆环面积有扩张的趋势D．1～2 s内和2～3 s内圆环中的感应电流方向相反答案 A解析A项，0～1 s线圈中电流增大弱，产生的磁场增大，金属环中磁通量增大，依据楞次定律可知，从上往下看，0～1 s内圆环中的感应电流沿顺时针方向，故A项正确；B项，1 s末金属环中感应电流最大，但螺线管中电流为零，没有磁场，与金属环间无相互作用，所以1 s末圆环对桌面的压力等于圆环的重力，故B项错误；C项，0～1 s线圈中电流增大弱，产生的磁场增大，金属环中磁通量增大，有面积缩小趋势，故C项错误；D项，1～2 s正方向电流减小，2～3 s反向电流增大，依据楞次定律，金属环中感应电流的磁场方向不变，感应电流方向不变，故D项错误．12.已知地磁场的分布类似于条形磁铁的磁场，可以近似认为地磁N极与地理南极重合，在恰好位于赤道上的某试验室水平桌面上，放置正方形闭合导体线框MNPQ，线框的MQ边沿南北方向，MN边沿东西方向(如图所示为俯视图)，下列说法正确的是( )A．若使线框向东平移，则M点电势比Q点电势低B．若使线框向北平移，则M点电势比N点电势高C．若以MQ边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为MQPN方向D．若以MN边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为MQPN方向答案 D解析赤道上的某试验室，地磁场的竖直重量为零．A项，若使线圈向东平移，地磁场的竖直重量零，线圈中没有磁通量，没有感应电流产生，M点的电势与Q点的电势相等，故A项错误；B项，若使线圈向北平移，地磁场的竖直重量零，线圈中没有磁通量，没有感应电流产生，M点的电势与N点的电势相等，故B项错误；C项，若以MQ边为轴，将线框向上翻转90°，地磁场的竖直重量为零，线圈中没有磁通量，没有感应电流，故C项错误，D项，若以MN边为轴，将线框向上翻转90°，线圈的磁通量增加，依据楞次定律推断则知，线圈中感应电流方向为MQPN，故D项正确．13.(2024·大连一模)(多选)如图是创意物理试验设计作品《小熊荡秋千》．两根彼此靠近且相互绝缘的金属棒C、D固定在铁架台上，与两个铜线圈P、Q组成一闭合回路，两个磁性很强的条形磁铁如图放置，当用手左右摇摆线圈P时，线圈Q也会跟着摇摆，仿佛小熊在荡秋千．以下说法正确的是( )A．P向右摇摆的过程中，P中的电流方向为顺时针方向(从右向左看)B．P向右摇摆的过程中，Q也会向右摇摆C．P向右摇摆的过程中，Q会向左摇摆D．若用手左右摇摆Q，P会始终保持静止答案AB解析A项，P向右摇摆的过程中，穿过P的磁通量减小，依据楞次定律，P中有顺时针方向的电流(从右向左看)．故A项正确；B项，P向右摆的过程中，P中的电流方向为顺时针方向，则Q下端的电流方向向外，依据左手定则知，下端所受的安培力向右，则Q向右摇摆．同理，用手左右摇摆Q，P会左右摇摆．故B项正确，C项错误，D也错误．14.如图所示，在一有界匀强磁场中放一电阻不计的平行金属导轨，虚线为有界磁场的左边界，导轨跟圆形线圈M相接，图中线圈N与线圈M共面、彼此绝缘，且两线圈的圆心重合，半径R M<R N.在磁场中垂直于导轨放置一根导体棒ab，已知磁场垂直于导轨所在平面对外．欲使线圈N有收缩的趋势，下列说法正确的是( )A．导体棒可能沿导轨向左做加速运动B．导体棒可能沿导轨向右做加速运动C．导体棒可能沿导轨向左做减速运动D．导体棒可能沿导轨向左做匀速运动答案 C解析导体棒ab加速向左运动时，导体棒ab中产生的感应电动势和感应电流增加，由右手定则推断出来ab中电流方向由b→a，依据安培定则可知M产生的磁场方向垂直纸面对外，穿过N的磁通量增大，线圈面积越大抵消的磁感线越多，所以线圈N要通过增大面积以阻碍磁通量的增大，故A项错误；同理说明B项错误，C项正确；导体棒ab匀速向左运动时，导体棒ab产生的感应电流恒定不变，线圈M产生的磁场恒定不变，穿过线圈N中的磁通量不变，没有感应电流产生，则线圈N不受磁场力，没有收缩的趋势，故D项错误．二、非选择题15．(2024·郑州模拟)在探讨电磁感应现象和磁通量改变时感应电流方向的试验中，所需的试验器材如图所示．现已用导线连接了部分试验电路．(1)请画实线作为导线从箭头1和2处连接其余部分电路；(2)试验时，将L1插入线圈L2中，合上开关瞬间，视察到检流计的指针发生偏转，这个现象揭示的规律是________________________________________________________________ ________________________________________________________________________. (3)(多选)某同学设想使一线圈中电流逆时针流淌，另一线圈中感应电流顺时针流淌，可行的试验操作是________．A．抽出线圈L1B．插入软铁棒C．使变阻器滑片P左移D．断开开关答案(1)如图；(2)闭合电路中磁通量发生改变时，闭合电路中产生感应电流；(3)BC解析(1)本试验中L1与电源相连，通过调整滑动变阻器使L2中的磁通量发生改变，从而使L2产生电磁感应现象，故L2应与检流计相连；如答案图所示．(2)指针发生偏转说明电路中有电流产生，产生的缘由是闭合回路中磁通量发生了改变；故结论为：闭合电路中磁通量发生改变时，闭合电路中产生感应电流．(3)感应电流的方向与原电流方向相反，则它们的磁场也肯定相反，由楞次定律可知，原磁场应增加，故可以加入铁芯或使变阻器滑片P左移．。
人教版物理大一轮复习 第14课时 电磁感应
第14课时 电磁感应高考题型1 楞次定律与法拉第电磁感应定律的应用1．感应电流方向的判断(1)楞次定律：一般用于线圈面积不变，磁感应强度发生变化的情形． (2)右手定则：一般用于导体棒切割磁感线的情形． 2．楞次定律中“阻碍”的主要表现形式 (1)阻碍原磁通量的变化——“增反减同”； (2)阻碍物体间的相对运动——“来拒去留”； (3)使线圈面积有扩大或缩小的趋势——“增缩减扩”； (4)阻碍原电流的变化(自感现象)——“增反减同”． 3．求感应电动势的方法 (1)法拉第电磁感应定律：E ＝n ΔΦΔt ⎩⎨⎧S 不变时，E ＝nS ΔBΔt (感生电动势)B 不变时，E ＝nB ΔSΔt (动生电动势)(2)导线棒垂直切割磁感线：E ＝BL v .(3)导体棒绕与磁场平行的轴匀速转动E ＝12BL 2ω.(4)线圈绕与磁场垂直的轴匀速转动e ＝nBSωsin ωt . 考题示例例1 (2020·江苏卷·3)如图1所示，两匀强磁场的磁感应强度B 1和B 2大小相等、方向相反．金属圆环的直径与两磁场的边界重合．下列变化会在环中产生顺时针方向感应电流的是( )图1A ．同时增大B 1减小B 2 B ．同时减小B 1增大B 2C ．同时以相同的变化率增大B 1和B 2D ．同时以相同的变化率减小B 1和B 2答案 B解析 若同时增大B 1减小B 2，则穿过环向里的磁通量增大，根据楞次定律，感应电流产生的磁场方向向外，由安培定则，环中产生的感应电流是逆时针方向，故选项A 错误；同理可推出，选项B 正确，C 、D 错误．例2 (2019·江苏卷·14)如图2所示，匀强磁场中有一个用软导线制成的单匝闭合线圈，线圈平面与磁场垂直．已知线圈的面积S ＝0.3 m 2、电阻R ＝0.6 Ω，磁场的磁感应强度B ＝0.2 T ．现同时向两侧拉动线圈，线圈的两边在Δt ＝0.5 s 时间内合到一起．求线圈在上述过程中图2(1)感应电动势的平均值E ；(2)感应电流的平均值I ，并在图中标出电流方向； (3)通过导线横截面的电荷量q . 答案 (1)0.12 V(2)0.2 A 电流方向见解析图 (3)0.1 C 解析 (1)感应电动势的平均值E ＝ΔФΔt磁通量的变化ΔФ＝B ΔS联立可得E ＝B ΔSΔt ，代入数据得E ＝0.12 V ；(2)平均电流I ＝ER代入数据得I ＝0.2 A(电流方向见图)；(3)电荷量q ＝I Δt 代入数据得q ＝0.1 C 命题预测1．(多选)(2020·江苏南京、盐城市一模)如图3甲所示，a 、b 两个绝缘金属环套在同一个光滑的铁芯上．在t＝0时刻，a、b两环处于静止状态，a环中的电流i随时间t的变化规律如图乙所示．下列说法中正确的是()图3A．t2时刻两环相互吸引B．t3时刻两环相互排斥C．t1时刻a环的加速度为零D．t4时刻b环中感应电流最大答案ACD解析在t2时刻与t3时刻，a环中的电流均处于减小阶段，根据楞次定律可知，两环的电流方向相同，则两环相互吸引，故A正确，B错误．a中电流产生磁场，磁场的变化使b中产生电流，才使两环相互作用，在题图乙中，“变化最快”即曲线的斜率最大．t1时刻曲线的斜率为0，这个瞬间磁场是不变化的，因此两环没有作用力，则加速度为零，故C正确．虽然t4时刻a环中的电流为零，但是根据该时刻对应的电流的曲线的斜率最大，即该时刻磁通量变化率最大，故t4时刻b环中感应电动势最大，则b环中感应电流最大，故D正确．2．(多选)(2020·江苏苏锡常镇二模)如图4甲所示，水平放置的平行金属导轨左端连接一个平行板电容器C和一个定值电阻R，导体棒MN放在导轨上且与导轨接触良好．装置放于垂直导轨平面的磁场中，磁感应强度B的变化情况如图乙所示(垂直纸面向外为磁感应强度的正方向)，MN始终保持静止．不计电容器充电时间，则在0～t2时间内，下列说法正确的是()图4A．电阻R两端的电压大小始终不变B．电容器C的a板先带正电后带负电C．MN棒所受安培力的大小始终不变D．MN棒所受安培力的方向先向右后向左答案AD解析由题图乙知，磁感应强度均匀变化，根据法拉第电磁感应定律可知，回路中产生恒定的感应电动势，电路中电流恒定，电阻R两端的电压恒定，故A正确；根据楞次定律可知，通过电阻R的电流一直向下，电容器C的a板电势较高，一直带正电，故B错误；MN中感应电流方向一直向上，由左手定则可知，MN所受安培力的方向先向右后向左，故D 正确；根据安培力公式F＝BIL，I、L不变，因为磁感应强度变化，MN所受安培力的大小变化，故C错误．高考题型2电磁感应中的图像问题1．电磁感应中的图像问题常见形式常见的有磁感应强度、磁通量、感应电动势、感应电流、速度、安培力等随时间或位移的变化图像．2．解答此类问题应注意以下几个方面(1)把握三个关注：(2)掌握两个常用方法，可快速准确地解题①排除法：定性分析电磁感应过程中某个物理量的变化趋势、变化快慢，特别是分析物理量的方向(正负)，排除错误的选项．这种方法能快速解决问题，但不一定对所有问题都适用．②函数关系法：根据题目所给的条件写出物理量之间的函数关系，再对图像作出判断，这种方法得到的结果准确、详细，但不够简捷．考题示例例3(2018·全国卷Ⅱ·18)如图5，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下．一边长为32l的正方形金属线框在导轨上向左匀速运动．线框中感应电流i随时间t变化的正确图线可能是()图5答案 D解析设线路中只有一边切割磁感线时产生的感应电流为i.线框位移等效电路的连接电流0～l2I＝2i(顺时针) l2～l I＝0l～3l2I＝2i(逆时针)3l2～2l I＝0由分析知，选项D符合要求．命题预测3．(2020·江苏苏州市调研)如图6所示，在自行车车轮的辐条上固定有一个小磁铁，前叉上相应位置(纸面外侧)处安装了小线圈，在车前进车轮转动过程中线圈内会产生感应电流，从垂直于纸面向里看，下列i－t图像中正确的是(逆时针方向为正)()图6答案 D解析磁铁靠近线圈时，线圈中向外的磁通量增大，根据楞次定律可知感应电流产生的磁场向里，根据安培定则可知线圈中感应电流方向为顺时针方向(负方向)；当磁铁离开线圈时，线圈中向外的磁通量减小，根据楞次定律可知感应电流产生的磁场向外，根据安培定则可知线圈中感应电流方向为逆时针方向(正方向)，A、B、C错误，D正确．4．(2020·江苏无锡市期末)有一匀强磁场的磁感应强度B随时间t的变化关系如图7甲所示的匀强磁场．现有如图乙所示的直角三角形导线框abc水平放置，放在匀强磁场中保持静止不动，t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流i顺时针方向为正，竖直边ab所受安培力F的方向水平向左为正．则下面关于F和i随时间t变化的图像正确的是()图7答案 A解析 在0～3 s 时间内，磁感应强度随时间线性变化，由法拉第电磁感应定律可知，感应电动势恒定，回路中感应电流恒定，由F ＝BIL 可知，安培力与磁感应强度成正比，又由楞次定律判断出回路中感应电流的方向应为顺时针方向，即正方向， 0～2 s 内安培力水平向右，为负方向， 2～3 s 内安培力水平向左，为正方向，在3～4 s 时间内，磁感应强度恒定，感应电动势等于零，感应电流为零，安培力等于零，同理可判断出4～7 s 内的安培力变化情况，故B 、C 错误，A 正确；0～3 s 时间内，磁感应强度随时间线性变化，由法拉第电磁感应定律可知，感应电动势恒定，回路中感应电流恒定，故D 错误．5．(多选)(2020·东北三省四市教研联合体模拟)如图8所示，光滑平行金属导轨MN 、PQ 放置在同一水平面内，M 、P 之间接一定值电阻R ，金属棒ab 垂直导轨放置，金属棒和导轨的电阻均不计，整个装置处在竖直向上的匀强磁场中．t ＝0时对金属棒施加水平向右的外力F ，使金属棒由静止开始做匀加速直线运动．下列关于通过金属棒的电流i 、通过导轨横截面的电荷量q 、拉力F 和拉力的功率P 随时间变化的图像，正确的是( )图8答案 AC解析 由题意可知，金属棒由静止开始做匀加速直线运动，则有：x ＝12at 2，v ＝at ，根据法拉第电磁感应定律得：E ＝BL v ＝BLat ，则感应电流i ＝E R ＝BLaR t ，故A 正确；根据E ＝ΔΦΔt ，I ＝E R 和q ＝I Δt ，得q ＝ΔΦR ，而ΔΦ＝B ΔS ＝BLx ＝12BLat 2，故q ＝BLa 2R t 2，故B 错误；根据牛顿第二定律有：F －F 安＝ma ，F 安＝BiL ＝B 2L 2aR t ，解得：F ＝ma ＋B 2L 2aR t ，故C 正确；根据P ＝F v ， 得P ＝F v ＝ma 2t ＋B 2L 2a 2Rt 2，故D 错误． 高考题型3 电磁感应中的动力学与能量问题1．电磁感应中的动力学与能量问题常出现的两个模型一是线框进出磁场；二是导体棒切割磁感线运动．两类模型都综合了电路、动力学、能量知识，有时还会与图像结合，所以解题方法有相通之处．可参考下面的解题步骤：2．求解焦耳热Q 的三种方法(1)焦耳定律：Q ＝I 2Rt ，适用于电流、电阻不变； (2)功能关系：Q ＝W 克服安培力，电流变不变都适用；(3)能量转化：Q ＝ΔE (其他能的减少量)，电流变不变都适用． 考题示例例4 (2020·江苏卷·14)如图9所示，电阻为0.1 Ω的正方形单匝线圈abcd 的边长为0.2 m ，bc 边与匀强磁场边缘重合．磁场的宽度等于线圈的边长，磁感应强度大小为0.5 T ，在水平拉力作用下，线圈以8 m/s 的速度向右穿过磁场区域．求线圈在上述过程中图9(1)感应电动势的大小E ； (2)所受拉力的大小F ； (3)感应电流产生的热量Q . 答案 (1)0.8 V (2)0.8 N (3)0.32 J解析 (1)线圈切割磁感线产生的感应电动势E ＝Bl v 代入数据得E ＝0.8 V(2)线圈中产生的感应电流I ＝ER拉力的大小等于安培力F ＝BIl 解得F ＝B 2l 2vR代入数据得F ＝0.8 N (3)运动时间t ＝2lv 根据焦耳定律有Q ＝I 2Rt 联立可得Q ＝2B 2l 3vR代入数据解得Q ＝0.32 J例5 (多选)(2018·江苏卷·9)如图10所示，竖直放置的“”形光滑导轨宽为L ，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d ，磁感应强度为B .质量为m 的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等．金属杆在导轨间的电阻为R ，与导轨接触良好，其余电阻不计，重力加速度为g .金属杆( )图10A ．刚进入磁场Ⅰ时加速度方向竖直向下B ．穿过磁场Ⅰ的时间大于在两磁场之间的运动时间C ．穿过两磁场产生的总热量为4mgdD ．释放时距磁场Ⅰ上边界的高度h 可能小于m 2gR 22B 4L 4答案 BC解析 穿过磁场Ⅰ后，金属杆在磁场之间做加速运动，在磁场Ⅱ上边缘速度大于从磁场Ⅰ出来时的速度，即进入磁场Ⅰ时速度等于进入磁场Ⅱ时速度，大于从磁场Ⅰ出来时的速度．金属杆在磁场Ⅰ中做减速运动，加速度方向向上，A 错． 金属杆在磁场Ⅰ中做减速运动，由牛顿第二定律知 ma ＝BIL －mg ＝B 2L 2vR－mg ，a 随着减速过程逐渐变小，即在前一段做加速度减小的减速运动；在磁场之间做加速度为g 的匀加速直线运动，两个过程位移大小相等，由v －t 图像(可能图像如图所示)可以看出前一段用时多于后一段用时，B 对． 由于进入两磁场时速度相等，由动能定理知， mg ·2d －W 安1＝0， W 安1＝2mgd .即通过磁场Ⅰ产生的热量为2mgd ，故穿过两磁场产生的总热量为4mgd ，C 对． 设刚进入磁场Ⅰ时速度为v ，则由机械能守恒定律知mgh ＝12m v 2， 进入磁场时ma ＝BIL －mg ＝B 2L 2v R－mg ， 解得v ＝m (a ＋g )R B 2L 2， 联立解得h ＝m 2(a ＋g )2R 22B 4L 4g >m 2gR 22B 4L4，D 错． 命题预测6．(多选)(2020·江西上铙市高三一模)如图11所示，虚线框内有垂直纸面向里的匀强磁场，磁感应强度为B ，磁场区域上下宽度为l ；质量为m 、边长为l 的正方形线圈abcd 平面保持竖直，ab 边保持水平的从距离磁场上边缘一定高度处由静止下落，以速度v 进入磁场，经过一段时间又以相同的速度v 穿出磁场，不计空气阻力，重力加速度为g .下列说法正确的是( )图11A ．线圈的电阻R ＝B 2l 2v mgB ．进入磁场前线圈下落的高度h ＝v 22gC ．穿过磁场的过程中，线圈电阻产生的热量Q ＝2mglD ．线圈穿过磁场所用时间t ＝l v答案 ABC解析 由题意可知，线圈进入磁场和穿出磁场时速度相等，说明线圈在穿过磁场的过程中做匀速直线运动，则mg ＝F 安＝BIl ＝B 2l 2v R ，R ＝B 2l 2v mg，所以A 正确；线圈在进入磁场前做自由落体运动，由动能定理得mgh ＝12m v 2，进入磁场前线圈下落的高度为h ＝v 22g，所以B 正确；线圈在穿过磁场的过程中克服安培力做功转化为焦耳热，又安培力与重力平衡，则穿过磁场的过程中线圈电阻产生的热量为Q ＝mg ·2l ＝2mgl ，所以C 正确；根据线圈在穿过磁场过程中做匀速运动，可得线圈穿过磁场的时间为t ＝2l v ，所以D 错误．7．(2020·江苏南京、盐城、一模)如图12所示，闭合矩形线框abcd 可绕其水平边ad 转动，ab 边长为x ，bc 边长为L 、质量为m ，其他各边的质量不计，线框的电阻为R .整个线框处在竖直向上的磁感应强度为B 的匀强磁场中．现给bc 边一个方向与bc 边、磁场的方向均垂直的初速度v ，经时间t ，bc 边上升到最高处，ab 边与竖直线的最大偏角为θ，重力加速度为g .求t 时间内：图12(1)线框中感应电动势的最大值；(2)流过线框导体截面的电荷量；(3)线框中感应电流的有效值．答案 (1)BL v (2)Blx sin θR (3)m [v 2－2gx (1－cos θ)]2Rt 解析 (1)开始时bc 边速度最大且速度方向与磁感应强度方向垂直，感应电动势最大，则有E max ＝BL v(2)根据电荷量的计算公式可得q ＝I t根据闭合电路欧姆定律可得I ＝ER根据法拉第电磁感应定律可得E ＝ΔΦt ＝BLx sin θt 解得q ＝BLx sin θR(3)根据能量守恒定律可得12m v 2＝mgx (1－cos θ)＋Q 根据焦耳定律Q ＝I 有2Rt解得I 有＝m [v 2－2gx (1－cos θ)]2Rt. 8．(2020·湖南3月模拟)如图13所示，两根足够长的光滑直金属导轨MN 、PQ 平行固定在倾角为θ的绝缘斜面上，两导轨间距为L ，导轨的电阻不计．导轨顶端M 、P 两点间接有滑动变阻器和阻值为R 的定值电阻．一根质量为m 、电阻不计的均匀直金属杆ab 放在两导轨上，与导轨垂直且接触良好．空间存在磁感应强度大小为B 、方向垂直斜面向下的匀强磁场．调节滑动变阻器的滑片，使得滑动变阻器接入电路的阻值为2R ，让ab 由静止开始沿导轨下滑．不计空气阻力，重力加速度大小为g .图13(1)求ab 下滑的最大速度v m ；(2)求ab 下滑的速度最大时，定值电阻上消耗的电功率P ；(3)若在ab 由静止开始至下滑到速度最大的过程中，定值电阻上产生的焦耳热为Q ，求该过程中ab 下滑的距离x 以及通过滑动变阻器的电荷量q .答案 见解析解析 (1)ab 下滑的速度最大时，其切割磁感线产生的感应电动势为：E ＝BL v m ，此时通过定值电阻的电流为：I ＝E R ＋2R， ab 杆所受安培力大小为：F 安＝BIL ，由受力平衡得mg sin θ＝BIL ，联立解得：v m ＝3mgR sin θB 2L 2； (2)由电功率公式有：P ＝I 2R ，解得：P ＝m 2g 2R sin 2θB 2L 2； (3)由题意滑动变阻器接入电路的阻值为2R ，为定值电阻的2倍，根据焦耳定律可知，滑动变阻器上产生的焦耳热为2Q ；由能量守恒定律可得：mgx sin θ＝12m v m 2＋Q ＋2Q ， 解得：x ＝9m 2gR 2sin θ2B 4L 4＋3Q mg sin θ； 在ab 由静止开始至下滑到速度最大的过程中，穿过回路的磁通量的变化为：ΔΦ＝BLx ，设ab 由静止开始至下滑到速度最大所用时间为Δt ，在该过程中，回路产生的平均感应电动势为E ＝ΔΦΔt 根据闭合电路欧姆定律可得，在该过程中，通过回路的平均感应电流为I ＝E 3R， 又q ＝I ·Δt 联立解得：q ＝3m 2gR sin θ2B 3L 3＋BLQ mgR sin θ. 专题强化练保分基础练1．(2020·江苏扬州市期末)穿过某闭合回路的磁通量Φ随时间t 变化的图像如下图所示，可使回路中感应电流先增大后减小且方向不变的是( )答案 C解析 要使回路中感应电流先增大后减小且方向不变，则要求电动势先增大后减小且方向不变，A 、B 项两图回路在前半段时间内磁通量Φ随时间t 变化的图像的斜率为定值，电动势为定值；在后半段时间内磁通量Φ随时间t 变化的图像的斜率为也为定值，电动势为定值，故A 、B 错误；C 项图中磁通量Φ随时间t 变化的图像的斜率先变大后变小，所以感应电动势先变大后变小，且斜率始终为正值，电动势方向不变，故C 正确；D 项图中磁通量Φ随时间t 变化的图像的斜率大小先变小后变大，则电动势先变小后变大，且斜率的正负值变化，即电动势方向变化，故D 错误．2．(多选)(2020·江苏南通、泰州市期末)如图1所示，一条形磁铁竖直放置(上端为N 极)，金属线圈从磁铁正上方某处下落，经条形磁铁A 、B 两端时速度分别为v 1、v 2，线圈中的电流分别为I 1、I 2，线圈在运动过程中保持水平，则( )图1A ．I 1和I 2的方向相同B ．I 1和I 2的方向相反C ．I 1∶I 2＝v 12∶v 22D ．I 1∶I 2＝v 1∶v 2答案 BD解析 金属线圈经条形磁铁A 、B 两端时，磁通量先向上增大后向上减小，依据楞次定律“增反减同”，可知感应电流产生的磁场方向先向下，后向上，根据右手螺旋定则可知，则I 1和I 2感应电流的方向先顺时针，后逆时针(从上向下看)，即它们的方向相反，故A 错误，B 正确； 根据法拉第电磁感应定律及闭合电路欧姆定律有I ＝E R ＝BL v R即I 与v 成正比，故C 错误，D 正确．3．(多选)(2020·江苏常州市期末)如图2所示，钳型电流表是一种穿心式电流互感器，选择量程后，将一根通电导线夹入钳中，就可以读出导线中的电流．该电流表( )图2 A ．可以测直流电流B ．可以测交流电流C ．量程旋钮旋到大量程时接入电路的线圈匝数变多D ．量程旋钮旋到大量程时接入电路的线圈匝数变少答案 BC解析 电流互感器是根据电磁感应原理制成的，只能测量交流电流，不能测量直流电流，选项A 错误，B 正确；根据I 1I 2＝n 2n 1可知，n 1和I 2一定，则当I 1变大时n 2要增大，则量程旋钮旋到大量程时接入电路的线圈匝数变多，选项C正确，D错误．4．(多选)(2020·山东潍坊市二模)如图3甲，螺线管内有平行于轴线的外加磁场，以图中箭头所示方向为其正方向．螺线管与导线框abcd相连，导线框内有一闭合小金属圆环，圆环与导线框在同一平面内．当螺线管内的磁感应强度B随时间t按图乙所示规律变化时()图3A．在0～t1时间内，环有收缩趋势B．在t1～t2时间内，环有扩张趋势C．在t1～t2时间内，环内有逆时针方向的感应电流D．在t2～t3时间内，环内有逆时针方向的感应电流答案BC解析在0～t1时间内，B均匀增加，则在线圈中产生恒定的感生电动势，在导线框dcba中形成稳定的电流，故此时环中无感应电流产生，环也没有收缩趋势，选项A错误；在t1～t2时间内，B的变化率逐渐减小，则螺线管中的感应电流方向为从下到上且逐渐减小，在导线框abcd中的磁通量为向外减小，穿过环的磁通量向外减小，根据楞次定律可知，环内有逆时针方向的感应电流，且有扩张趋势，选项B、C正确；在t2～t3时间内，B的方向向下，且B 的变化率逐渐减小，则螺线管中的感应电流方向为从上到下且逐渐减小，在导线框abcd中的磁通量为向里减小，穿过环的磁通量向里减小，根据楞次定律可知，环内有顺时针方向的感应电流，选项D错误．5．(2020·云南昆明市高三“三诊一模”测试)如图4甲所示，单匝矩形金属线框abcd处在垂直于线框平面的匀强磁场中，线框面积S＝0.3 m2，线框连接一个阻值R＝3 Ω的定值电阻，其余电阻不计，线框的cd边位于磁场边界上．取垂直于纸面向外为磁感应强度B的正方向，磁感应强度B随时间t变化的图像如图乙所示．下列说法正确的是()图4A ．在0～0.4 s 内，线框中感应电流沿逆时针方向B ．在0.4～0.8 s 内，线框有扩张的趋势C ．在0～0.8 s 内，线框中的感应电流为0.1 AD ．在0～0.4 s 内，ab 边所受安培力保持不变答案 C解析 由题图乙所示图线可知，在0～0.4 s 内，磁感应强度垂直于纸面向里，磁感应强度减小，则穿过线框的磁通量减小，由楞次定律可知，感应电流沿顺时针方向，故A 错误． 由题图乙所示图线可知，在0.4～0.8 s 内，穿过线框的磁通量增加，由楞次定律可知，线框有收缩的趋势，故B 错误．由题图乙所示图线可知，在0～0.8 s 内，线框产生的感应电动势为：E ＝ΔΦΔt ＝ΔB Δt S ＝0.4－(－0.4)0.8×0.3 V ＝0.3 V ， 线框中的感应电流为：I ＝E R ＝0.33A ＝0.1 A ，故C 正确． 在0～0.4 s 内，线框中的感应电流I 保持不变，由题图乙所示图线可知，磁感应强度B 大小不断减小，由F ＝ILB 可知，ab 边所受安培力不断减小，故D 错误．6．(2020·江苏苏州市调研)如图5所示，两个相同的灯泡a 、b 和电阻不计的线圈L (有铁芯)与电源E 连接，下列说法正确的是( )图5A ．开关S 闭合瞬间，a 灯发光，b 灯不发光B ．开关S 闭合，a 灯立即发光，后逐渐变暗并熄灭C ．开关S 断开，b 灯“闪”一下后熄灭D ．开关S 断开瞬间，a 灯左端的电势高于右端电势答案 B解析 闭合开关S 瞬间，两小灯泡均有电流流过，同时发光，A 错误；闭合开关S 瞬间，a 灯立即发光，根据楞次定律可知线圈中产生的阻碍原电流变大的感应电流逐渐减小至0，因为a 灯和线圈并联，所以通过线圈的电流逐渐增大，通过a 灯的电流逐渐减小，亮度逐渐减小，因为线圈电阻不计，所以稳定时a 灯被短路，最后熄灭，B 正确；断开开关瞬间，b 灯断路无电流流过，立即熄灭，C 错误；断开开关瞬间，根据楞次定律可知，通过线圈的电流向右，所以线圈右端电势高于左端，所以a 灯右端的电势高于左端，D 错误．7．(多选)如图6甲所示，导线制成的等边三角形OMN 放置在水平桌面上，竖直向下的匀强磁场穿过桌面．剪下MN 间的导线，向左平移到O 点，现使其在水平外力F 作用下紧贴MON 向右匀速运动，从O 点开始计时，磁感应强度B 随时间t 的变化关系如图乙所示，导线未脱离MON 之前，外力F 、导线与MON 构成的闭合电路的电动势E 、电路中的电流I 、外力的功率P 与时间t 变化的关系正确的是( )图6A ．F ∝t 2B ．E ∝t 2C ．I ∝tD ．P ∝t 3答案 BCD解析 由题图乙知，磁感应强度B ＝kt ，由几何知识可知，导线切割磁感线的有效长度为l ＝2v t tan 30°＝233v t ， 设导线单位长度电阻为R ，回路总电阻为R 总＝3lR ＝23v tR电动势E ＝Bl v ＝233k v 2t 2∝t 2，B 正确； I ＝E R 总＝k v t 3R∝t ，C 正确； 由题意知F ＝F 安＝BIl ＝239Rk 2v 2t 3∝t 3，A 错误； P ＝F v ＝239Rk 2v 3t 3∝t 3，D 正确． 8．(2020·江苏苏锡常镇一模)据报道，我国华中科技大学的科学家创造了脉冲平顶磁场磁感应强度超过60 T 的世界纪录，脉冲平顶磁场兼具稳态和脉冲两种磁场的优点，能够实现更高的强度且在一段时间保持很高的稳定度．如图7甲所示，在磁场中有一匝数n ＝10的线圈，线圈平面垂直于磁场，线圈的面积为S ＝4×10－4 m 2，总电阻为R ＝60 Ω.如图乙为该磁场磁感应强度的变化规律，设磁场方向向上为正，求：图7(1)t ＝0.5×10－2 s 时，线圈中的感应电动势大小；(2)在0～2×10－2 s 过程中，通过线圈横截面的电荷量；(3)在0～3×10－2 s 过程中，线圈产生的热量．答案 (1)24 V (2)4×10－3 C (3)0.192 J解析 (1)由E ＝n ΔB ΔtS 得E ＝10×601×10－2×4×10－4＝24 V (2)在0～1×10－2 s 过程中，由I ＝E R 得I ＝0.4 A在1×10－2 s ～2×10－2 s 过程中，线圈中电流为0，由q ＝I Δt 可知，流过线圈的电荷量为q ＝0.4×1×10－2 C ＝4×10－3 C(3)由Q ＝I 2Rt 得，0～3×10－2 s 过程中，线圈产生的热量为Q ＝0.42×60×2×10－2 J ＝0.192 J.争分提能练9．(2020·江苏南泰扬徐淮连宿二模)如图8甲所示，虚线右侧有一方向垂直纸面的有界匀强磁场，磁场的磁感应强度随时间t 变化关系如图乙所示(取磁场垂直纸面向里的方向为正方向)，固定的闭合导线框一半在磁场内．从t ＝0时刻开始，下列关于线框中感应电流i 、线框ab 边受到的安培力F 随时间t 变化图像中，可能正确的是(取线框中逆时针方向的电流为正，安培力向右为正方向)( )图8答案 B解析 由题图可知，在0～T 2内线圈中磁感应强度的变化率相同，故0～T 2内电流的方向相同，由楞次定律可知，电路中电流方向为逆时针，即电流为正方向；在T 2～T 内线圈中磁感应强度的变化率相同，故T 2～T 内电流的方向相同，由楞次定律可知，电路中电流方向为顺时针，即电流为负方向；根据法拉第电磁感应定律有E ＝ΔB Δt ·S 2，则感应电流为i ＝E R ＝ΔB Δt ·S 2R由题图可知两段时间内的磁感应强度大小相等，故两段时间内的感应电流大小相等，故A 错误，B 正确；由上分析可知，一个周期内电路的电流大小恒定不变，根据F ＝BIL 可知F 与B 成正比，则在0～T 4内磁场垂直纸面向外减小，电流方向由b 到a ，根据左手定则可知，线框ab 边受到的安培力F 方向向右，为正方向，大小随B 均匀减小；在T 4～T 2内磁场垂直纸面向里增大，电流方向由b 到a ，根据左手定则可知，线框ab 边受到的安培力F 方向向左，为负方向，大小随B 均匀增大；在T 2～3T 2内磁场垂直纸面向里减小，电流方向由a 到b ，根据左手定则可知，线框ab 边受到的安培力F 方向向右，为正方向，大小随B 均匀减小；在3T 2～T 内磁场垂直纸面向外增大，电流方向由a 到b ，根据左手定则可知，线框ab 边受到的安培力F 方向向左，为负方向，大小随B 均匀增大，故C 、D 错误．10．(多选)如图9所示，Ⅰ、Ⅱ两条虚线之间存在匀强磁场，磁场方向与竖直纸面垂直．一个质量为m 、边长为L 的正方形导体框，在此平面内沿竖直方向运动，t ＝0时刻导体框的上半部分恰好进入磁场，速度为v 0.经历一段时间后，当导体框上半部分恰好出磁场时，速度为零．此后导体框下落，再经历一段时间到达初始位置．不计空气阻力，则导体框( )图9A ．在上升过程中的加速度一直大于g。
人教版高中物理一轮复习课件：9.1电磁感应现象 楞次定律
A.a→G→b B.先a→G→b，后b→G→a C.b→G→a D.先b→G→a，后a→G→b
【解题指南】解答本题时应从以下三点重点把握： (1)要明确条形磁铁穿过线圈时，原磁场的方向以及穿过线圈的 磁通量的变化情况. (2)根据楞次定律确定感应电流产生的磁场的方向及其变化情况. (3)运用安培定则判断感应电流的方向.
1.(多选)(2012·泰安模拟)一个金属薄圆盘水平放置在竖直向 上的匀强磁场中,下列做法中能使圆盘中产生感应电流的是( ) A.圆盘绕过圆心的竖直轴匀速转动 B.圆盘以某一水平直径为轴匀速转动 C.圆盘在磁场中向右匀速平移 D.匀强磁场均匀增加
【解析】选B、D.圆盘绕过圆心的竖直轴转动和在磁场中匀速平 移,都不会使其磁通量发生变化,故不会有电磁感应现象,A、C错 误;圆盘绕水平轴转动或磁场均匀增加,都会使圆盘中的磁通量 发生变化,故有感应电流产生,B、D正确.
【总结提升】程序法解题的一般思路及注意事项 (1)应用“程序法”的两点注意 “程序法”是分析、解决物理问题的一种常见方法，用该方法 可以使解题过程规范化、简单化.在使用“程序法”处理问题 时，需注意以下两点： ①根据题目类型制定一个严谨、简洁的解题程序. ②在分析和解决问题时，要严格按照解题程序进行，这样可以 规范解题过程、减少失误、节约解题时间.
“U”形金属框架固定在水平面上，
金属杆ab与框架间无摩擦，整个装置
处于竖直方向的磁场中.若因磁场的变化，使杆ab向右运动，则
磁感应强度( )
A.方向向下并减小
B.方向向下并增大
C.方向向上并增大
D.方向向上并减小
【解析】选A、D.因磁场变化,发生电磁感应现象,杆ab中有感应 电流产生，而使杆ab受到磁场力的作用，并发生向右运动.ab向 右运动，使得闭合回路中磁通量有增加的趋势，说明原磁场的 磁通量必定减弱，即磁感应强度正在减小，与方向向上、向下 无关.故A、D正确，B、C错误.
第十章第1讲电磁感应现象和楞次定律-2025年高考物理一轮复习PPT课件
解析
高考一轮总复习•物理
第25页
1．[“三则一律”的应用](多选)如图所示，金属导轨上的导体棒 ab 在匀强磁场中沿 导轨做下列哪种运动时，铜制线圈 c 中将有感应电流产生且被螺线管吸引( )
A．向右做匀速运动 B．向左做减速运动 C．向右做减速运动 D．向右做加速运动
答案
高考一轮总复习•物理
第26页
高考一轮总复习•物理
第9页
2．如图所示，两个单匝线圈 a、b 的半径分别为 r 和 2r.圆形匀强磁场 B 的边缘恰好 与 a 线圈重合，则穿过 a、b 两线圈的磁通量之比为 ( )
A．1∶1 C．1∶4
B．1∶2 D．4∶1
答案
高考一轮总复习•物理
3．如图所示的各图所描述的物理情境中，没有产生感应电流的是( )
第22页
2.“三则一律”的应用技巧 (1)应用楞次定律，一般要用到安培定则． (2)研究感应电流受到的安培力时，一般先用右手定则确定电流方向，再用左手定则确 定安培力的方向，有时也可以直接用楞次定律的推广应用确定．
高考一轮总复习•物理
第23页
典例 2 (2024·山西太原模拟)(多选)如图所示装置中，ab、cd 杆垂直放置在导轨上，与 导轨接触良好，杆与导轨之间的摩擦力不计．原来 ab、cd 杆均静止，当 ab 杆做如下哪些运 动时，cd 杆将向左移动( )
解析
高考一轮总复习•物理
第12页
重难考点 全线突破
高考一轮总复习•物理
考点 感应电流方向的判断
1．楞次定律中“阻碍”的含义
第13页
高考一轮总复习•物理
2．应用楞次定律的思路
第14页
高考一轮总复习•物理
第15页
典例 1 如图所示，两匀强磁场的磁感应强度 B1 和 B2 大小相等、方向相反．金属圆环 的直径与两磁场的边界重合．下列变化会在环中产生顺时针方向感应电流的是( )
高三物理一轮复习 第9章1电磁感应现象楞次定律课件 新人教版(安徽专用)
感应电流 D.有先逆时针后顺时针方向的感应电流
图9-1-4
由楞次定律可知，感应电流在
原磁场所受到的作用力阻碍它们的相对 运动.则在下落过程中应是斥力，反向 电流相斥，故2中电流顺时针，在远离 过程中应是引力，同向电流相吸，故2 中电流逆时针，应选C.
3.探究电磁感应现象的实验
在研究电磁感应现象的实验中所用的器材如 图9-1-5所示：①电流表；②直流电源；③带 铁芯的线圈A；④线圈B；⑤电键；⑥滑动变 阻器(用来控制电流以改变磁场强弱).试按实 验的要求在实物图上连线(图中已连接好一根 导线).
3.本章有关电磁感应的产生条件和规律，都 是通过实验总结出来的，所以在学习过程中 应该重视有关电磁感应的实验装置、实验过 程、实验现象、实验分析和实验结论等，即 重视“过程与方法”，从而达到认识、理解 和掌握电磁感应知识的目的.
而在高考中对本章重点考查的是对电磁 感应的理解和应用，以及解决与其他知 识相联系的综合问题的能力，所以深刻 理解、掌握基本概念和规律，是解决复 杂问题的基础，没有对基本知识的深刻 理解和熟练掌握，就不可能很好地加以 应用.
适用范围：适用于导体切割磁感线
而产生感应电流方向的判定
判定方法：伸开右手，使拇指与其
右手定则
余四个手指垂直，并且都与手掌在 同一个平面内，让磁感线垂直从掌
心进入，并使拇指指向导体运动方
感应
向，这时四指所指的方向就是感应
电流 的方
电流的方向
向
适用范围：适用于磁通量变化引起
感应电流的各种情况
楞次定律 内容：感应电流具有这样的方向， 即感应电流的磁场总要阻碍引起感
内容 电磁感应现象
磁通量 法拉第电磁感应定
律 楞次定律 自感、涡流
2020版高考物理一轮复习第十章第1讲电磁感应现象楞次定律教案新人教版
第1讲 电磁感应现象 楞次定律考点1 磁通量 电磁感应现象1．磁通量(1)计算式：Φ＝B ·S ·cos α⎩⎪⎨⎪⎧ 当B ⊥S 时，Φ最大当B ∥S 时，Φ＝0(2)理解：穿过某一平面磁感线的条数．(3)磁通量变化的三种情况：2．判断感应电流的方法(1)确定研究的闭合回路．(2)弄清楚回路内的磁场分布，并确定其磁通量Φ.(3)⎩⎨⎧ Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧ 回路闭合，有感应电流不闭合，无感应电流，但有感应电动势1．关于磁通量，下列说法中正确的是( C )A ．磁通量不仅有大小而且有方向，所以是矢量B ．磁通量越大，磁感应强度越大C ．通过某一平面的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度解析：磁通量是标量，没有方向，故A错；由Φ＝BS知Φ是由B和S两个因素决定的，Φ大，有可能是S较大造成的，故B错；由Φ＝BS知，当线圈平面与磁场平行时，S＝0，Φ＝0，但磁感应强度B不一定为零，故C对；磁通量和磁感应强度是两个不同的物理量，故D错．2．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接．下列说法中正确的是( A )A．开关闭合后，线圈A插入或拔出线圈B都会引起电流计指针偏转B．线圈A插入线圈B中后，开关闭合和断开的瞬间电流计指针均不会偏转C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转解析：开关闭合后，线圈A插入或拔出线圈B都会引起穿过线圈B的磁通量的变化，从而使电流计指针偏转，选项A正确；线圈A插入线圈B中后，开关闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B错误；开关闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流变化，使线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D错误．3．(多选)如图所示，矩形线框abcd由静止开始运动，若使线框中产生感应电流，则线框的运动情况应该是( AD )A．向右平动(ad边还没有进入磁场)B．向上平动(ab边还没有离开磁场)C．以bc边为轴转动(ad边还没有转入磁场)D．以ab边为轴转动(转角不超过90°)解析：选项A和D所描述的情况中，线框在磁场中的有效面积S均发生变化(A情况下S增大，D情况下S减小)，穿过线框的磁通量均改变，由产生感应电流的条件知线框中会产生感应电流．而选项B、C所描述的情况中，线框中的磁通量均不改变，不会产生感应电流．对磁通量的进一步理解(1)磁通量是标量，但有正负．当有相反的磁场穿过某一平面时，合磁通量指抵消后剩余部分．(2)熟练掌握各种磁场磁感线的空间分布，从而能够判断闭合回路在运动过程中磁通量的变化．考点2 楞次定律的理解及应用1．楞次定律中“阻碍”的含义2．感应电流方向判断的两种方法法1：用楞次定律判断法2：用右手定则判断该方法适用于部分导体切割磁感线．判断时注意掌心、四指、拇指的方向：(1)掌心——磁感线垂直穿入；(2)拇指——指向导体运动的方向；(3)四指——指向感应电流的方向．考向1 楞次定律的基本应用1．如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若( D )A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向解析：金属环向上或向下运动时穿过金属环的磁通量不变，由产生感应电流的条件可知选项A、B错误；金属环向左侧直导线靠近，穿过金属环的合磁通量向外并且增强，根据楞次定律可知，环上的感应电流方向为顺时针方向，选项C错误；金属环向右侧直导线靠近，穿过金属环的合磁通量向里并且增强，则环上的感应电流方向为逆时针方向，选项D正确．2．如图所示，导线框abcd与直导线几乎在同一平面内，直导线中通有恒定电流I，当导线框由左向右匀速通过直导线时，线框中感应电流的方向是( C )A．先abcd，后dcba，再abcdB．始终dcbaC．先dcba，后abcd，再dcbaD．先abcd，后dcba解析：当导线框从直导线左边向直导线靠近时，穿过导线框的磁感线是向外的且磁通量增加，由楞次定律可判断导线框中电流方向是dcba，当导线框在直导线右边远离直导线时，穿过导线框的磁感线是向里的且磁通量减小，由楞次定律可判断导线框中电流方向还是dcba.在导线框跨越直导线过程中，导线框的ab边和dc边均切割磁感线，由右手定则可得ab边感应电流的方向从a到b，cd边感应电流的方向从c到d，而ad、bc边不切割磁感线，因此，回路中相当于有两个电源串联，回路中感应电流的方向为abcd.选项C正确．从感应电流的磁场阻碍磁通量的变化的角度来讲，当原磁场的磁通量增加时，感应电流的磁场与原磁场方向相反，当原磁场的磁通量减小时，感应电流的磁场与原磁场方向相同，简称“增反减同”.考向2 楞次定律的拓展应用3．(2019·湖北八校联考)如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( A )A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向B．1 s末圆环对桌面的压力小于圆环的重力C．0～1 s内圆环面积有扩张的趋势D．1～2 s内和2～3 s内圆环中的感应电流方向相反解析：从上往下看，0～1 s内螺线管中的电流正向增加，根据右手定则可知，产生的磁场向上增加，根据楞次定律可知，圆环中的感应电流沿顺时针方向，选项A正确；0～1 s 内正向电流增大，根据楞次定律，金属环与螺线管间为斥力，圆环对桌面的压力大于圆环的重力，圆环面积有缩小的趋势，选项B、C错误；1～2 s正方向电流减小，2～3 s反向电流增大，根据楞次定律，金属环中感应电流的磁场方向不变，感应电流方向不变，D错误．4．(2019·重庆一中模拟)如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N和摩擦力F f的情况，以下判断正确的是( A )A．F N先大于mg，后小于mgB．F N一直大于mgC．F f先向左，后向右D．线圈中的电流方向始终不变解析：当磁铁靠近线圈时，穿过线圈的磁通量增加，线圈中产生感应电流，线圈受到磁铁的安培力作用，根据楞次定律可知，线圈受到的安培力斜向右下方，则线圈对桌面的压力增大，即F N大于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力．当磁铁远离线圈时，穿过线圈的磁通量减小，同理，根据楞次定律可知，线圈受到的安培力斜向右上方，则线圈对桌面的压力减小，即F N小于mg，线圈相对桌面有向右运动趋势，受到桌面向左的静摩擦力．综上可知，F N先大于mg，后小于mg，F f始终向左，故选项B、C错误，A正确；当磁铁靠近线圈时，穿过线圈向下的磁通量增加，线圈中产生感应电流从上向下看是逆时针方向；当磁铁远离线圈时，穿过线圈向下的磁通量减小，线圈中产生感应电流从上向下看是顺时针方向，故选项D错误．(1)从感应电流使圆环受到的安培力阻碍相对运动的角度来讲，无论磁铁靠近还是远离，金属圆环中产生的感应电流使它受到与相对运动方向相反的安培力，使圆环远离或靠近磁铁，以阻碍磁通量的变化，简称“来拒去留”．(2)从感应电流的磁场阻碍磁通量的变化的角度来讲，当原磁场的磁通量增加时，闭合回路的面积有缩小的趋势，以阻碍磁通量的增大；当原磁场的磁通量减小时，闭合回路的面积有扩大的趋势，以阻碍磁通量的减小，简称“增缩减扩”．考点3 “三定则、一定律”的综合应用1．“三个定则”“一个定律”的比较(1)因电而生磁(I→B)→安培定则；(2)因动而生电(v、B→I安)→右手定则；(3)因电而受力(I、B→F安)→左手定则；(4)因磁而生电(S、B→I安)→楞次定律．(2018·全国卷Ⅰ)(多选)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是( )A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动[审题指导] ①同一根铁芯，意味着左右两侧线圈中磁通量变化率相同；②远处，说明此处小磁针不再受线圈中磁通量变化的影响；③小磁针悬挂在直导线正上方，说明磁针的偏转受直导线上电流产生的磁场影响．【解析】本题考查电流的磁效应、楞次定律等知识．当开关闭合瞬间，右侧线圈中电流突然增大，铁芯上向右的磁场增强，由楞次定律可知左侧线圈中正面感应电流向上，则远处直导线上电流向左，由安培定则可知小磁针处直导线上电流产生的磁场方向垂直纸面向里，A项正确．开关闭合并保持一段时间后，磁场不再变化，左侧线圈中没有感应电流，小磁针N、S极回到原始方向，故B、C两项错误．开关断开的瞬间，右侧线圈中电流减小，左侧线圈正面感应电流向下，远处直导线上电流向右，由安培定则知，小磁针处直导线上电流产生的磁场方向垂直纸面向外，故D项正确．【答案】AD置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连．套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示．导轨上有一根金属棒ab处在竖直向上的匀强磁场中．下列说法正确的是( )A．圆盘顺时针加速转动时，ab棒将向右运动B．圆盘顺时针匀速转动时，ab棒将向右运动C．圆盘顺时针减速转动时，ab棒将向右运动D．圆盘逆时针加速转动时，ab棒将向左运动[审题指导] (1)根据圆盘的转动方向判断线圈A中的电流方向．(2)根据圆盘的转动性质判断线圈A中电流大小变化特点．(3)根据A中电流的特点分析线圈B中磁通量的变化及金属棒ab的电流．【解析】由右手定则知，圆盘顺时针加速转动时，感应电流从圆心流向边缘，线圈A 中产生的磁场方向向下且磁场增强．由楞次定律知，线圈B中的感应磁场方向向上，由右手螺旋定则知，ab棒中感应电流方向由a→b.由左手定则知，ab棒受的安培力方向向左，将向左运动，故A错；同理B、D错，C对．【答案】 C1．(多选)如图甲，螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向．螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内．当螺线管内的磁感应强度B随时间按图乙所示规律变化时( AD )A．在t1～t2时间内，L有收缩趋势B．在t2～t3时间内，L有扩张趋势C．在t2～t3时间内，L内有逆时针方向的感应电流D．在t3～t4时间内，L内有顺时针方向的感应电流解析：在t1～t2时间内，外加磁场的磁感应强度增加，且斜率在增加，则在导线框中产生沿顺时针方向增大的电流，该电流激发出向内增强的磁场，该磁场通过圆环，在圆环内产生感应电流，根据结论“增缩减扩”可知圆环有收缩趋势，A正确；在t2～t3时间内，外加磁场均匀变化，在导线框中产生恒定电流，该电流激发出稳定的磁场，该磁场通过圆环时，圆环中没有感应电流，B、C 错误；在t3～t4时间内，外加磁场向下减弱，且斜率也减小，在导线框中产生沿顺时针方向减小的电流，该电流激发出向内减弱的磁场，所以圆环内产生沿顺时针方向的电流，D正确．2．(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ 在外力作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是( BC )A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动解析：设PQ向右运动，用右手定则和安培定则判定可知穿过L1的磁感线方向向上．若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律判定可知通过MN的感应电流方向是N→M，对MN用左手定则判定，可知MN向左运动，可见A选项不正确．若PQ向右减速运动，则穿过L1的磁通量减少，用楞次定律判定可知通过MN的感应电流方向是M→N，对MN用左手定则判定，可知MN是向右运动，可知C正确．同理设PQ向左运动，用上述类似的方法可判定B正确，而D错误．三个定则一个定律的应用技巧(1)应用楞次定律时，一般要用到安培定则．(2)研究感应电流受到的安培力时，一般先用右手定则确定感应电流方向，再用左手定则确定安培力方向，有时也可以直接用楞次定律的推广应用确定．学习至此，请完成课时作业3311。
2023届高考物理一轮复习课件：第1节电磁感应现象 楞次定律(18张PPT)
边有一如图所示的闭合电路。当 PQ 在一外力的作用
下运动时，MN 向右运动，则 PQ 所做的运动可能是( )
A．向右加速运动 C．向右减速运动
B．向左加速运动 D．向左减速运动
方法二 逆向推理法
磁化：是指在受磁场的作用下，由于材料中磁矩（即一个微小的磁场）排列时取向趋 于一致而呈现出一定的磁性的现象。
左手定则
姆指指运动方向 内容 四指感应电流
方向
直线电流 环行电流 通电螺线管
四指指电流方向 姆指指受力方向
条件 因“动”生 “电”
因“电”生 因“电”受
“磁”
“力”
实质 反映了磁场能 够产生电流
反映了电流 方向与磁场 方向的关系
反映了磁场的 基本性质
2. 楞次定律
9
感应电流具有这样的方向,即感应电流的磁场 总要阻碍引起感应电流的磁通量的变化.
1).阻碍原磁通量的变化或原磁场的变化，“增反减同”、“增缩减扩”.
2). 阻碍相对运动, 可理解为“来拒去留”.
3).阻碍原电流的变化(自感现象).
[解题技法] 分析二次感应问题的两种方法
方法一 程序法(正向推理法)
[例 4] (多选)如图所示，水平放置的两条光滑 轨道上有可自由移动的金属棒 PQ 、MN，MN 的左
第十章
DISHIZHANG
电磁感应
第1节 电磁感应现象 楞次定律
2018 2022
√
2
至
√
五
年
高
考 全 国
√ √
√
Ⅲ
卷
√
（
甲
卷
）
√
物
理
考点分来自布3产生感应电流的三种常见情况
高三物理一轮复习：电磁感应现象、楞次定律 PPT课件 课件 人教课标版
