装表接电基础知识
装表接电现场控制技术的关键点

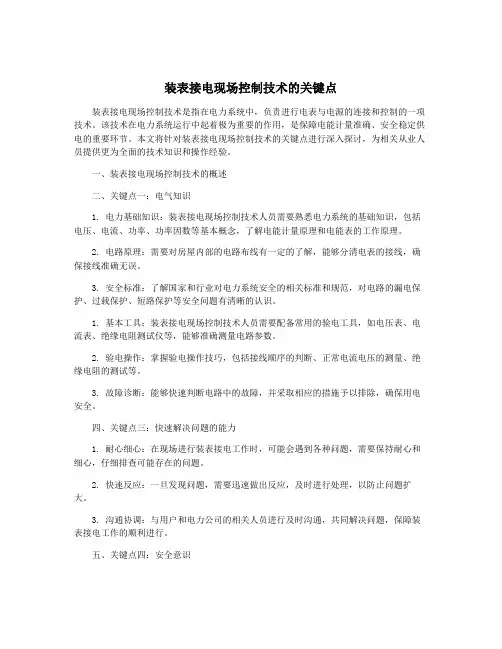

装表接电现场控制技术的关键点装表接电现场控制技术是指在电力系统中，负责进行电表与电源的连接和控制的一项技术。
该技术在电力系统运行中起着极为重要的作用，是保障电能计量准确、安全稳定供电的重要环节。
本文将针对装表接电现场控制技术的关键点进行深入探讨，为相关从业人员提供更为全面的技术知识和操作经验。
一、装表接电现场控制技术的概述二、关键点一：电气知识1. 电力基础知识：装表接电现场控制技术人员需要熟悉电力系统的基础知识，包括电压、电流、功率、功率因数等基本概念，了解电能计量原理和电能表的工作原理。
2. 电路原理：需要对房屋内部的电路布线有一定的了解，能够分清电表的接线，确保接线准确无误。
3. 安全标准：了解国家和行业对电力系统安全的相关标准和规范，对电路的漏电保护、过载保护、短路保护等安全问题有清晰的认识。
1. 基本工具：装表接电现场控制技术人员需要配备常用的验电工具，如电压表、电流表、绝缘电阻测试仪等，能够准确测量电路参数。
2. 验电操作：掌握验电操作技巧，包括接线顺序的判断、正常电流电压的测量、绝缘电阻的测试等。
3. 故障诊断：能够快速判断电路中的故障，并采取相应的措施予以排除，确保用电安全。
四、关键点三：快速解决问题的能力1. 耐心细心：在现场进行装表接电工作时，可能会遇到各种问题，需要保持耐心和细心，仔细排查可能存在的问题。
2. 快速反应：一旦发现问题，需要迅速做出反应，及时进行处理，以防止问题扩大。
3. 沟通协调：与用户和电力公司的相关人员进行及时沟通，共同解决问题，保障装表接电工作的顺利进行。
五、关键点四：安全意识1. 安全知识：装表接电现场控制技术人员需要了解与电气安全相关的知识，包括安全用电、用电事故的预防和应急处理等内容。
2. 安全操作：在进行装表接电工作时，需严格按照安全操作规程进行，佩戴好安全防护用具，确保人身安全。
3. 应急处理：在发生意外情况时，需要能够迅速做出正确的应急处理，确保安全第一。
南网公司培训课件装表接电培训课件
安全防护用品准备
装表接电操作前需准备好安全防护用品，包括绝缘手套、绝缘鞋、安
全带等，确保操作人员的人身安全。
02
工具材料准备
准备好装表接电所需的各种工具和材料，如电能表、互感器、电缆线
、螺栓、绝缘胶带等。
03
现场环境检查
操作前应对现场环境进行检查，确保工作现场安全无杂物，避免操作
过程中发生意外。
安装电能表
停电操作
需要停电时，应按照规定的操作流程进行停电，并悬挂“禁止 合闸”标识牌。
安全距离
操作时，人员应与带电部位保持安全距离，避免发生触电事故 。
安全防护措施
佩戴防护用具
操作人员应佩戴绝缘手套、安全帽、护目镜等防 护用具，确保自身安全。
使用绝缘工具
使用绝缘工具进行操作，可以有效防止触电事故 的发生。
06
装表接电技能提升建议
加强理论学习，提高技能水平
掌握基础知识
了解装表接电的基本概念 、原理和操作规范，打好 理论基础。
学习安全规程
掌握装表接电过程中的安 全操作规程和注意事项， 确保工作安全。
参考专业教材
阅读相关的专业教材、手 册和规范，深入理解装表 接电技能的核心要点。
参与实际操作，积累经验
采用电子电路测量电能，测量精 度高，功能丰富。
智能电能表
具备远程抄表、费控、计量异常监 测等功能。
互感器的种类与原理
01
02
03
电流互感器
将大电流转换为小电流， 用于测量和保护。
电压互感器
将高电压转换为低电压， 用于测量和保护。
零序互感器
用于检测三相不平衡电流 。
03
装表接电操作流程
准备工作
装表接电PPT
相关基础知识——电能表的型号及铭牌标志
2．电能表的铭牌
（1）商标。 （2)计量许可证标志 CMC。 （3)计量单位名称或符号， 如：有功电能表为“千 瓦·时”或“kWh”；无 功电能表为“千乏·时” 或“kVarh"。
相关基础知识——电能表的型号及铭牌标志
2．电能表的铭牌
(4)字轮式计度器的窗口，整数位和小数位用 不同颜色区分，中间有小数点；
(5)电能表的名称及型号，如DSSD188、 DTSD111。
(6)准确度等级。以记入圆圈中的等级数字表 示，如①，无标志时，电能表视为2.0级。
相关基础知识——电能表的型号及铭牌标志
2．电能表的铭牌
(7)基本电流和额定最大电流。基本电流(标定电 流)是作为负荷的基数电流值，以Ib表示；额定 最大电流是仪表能长期工作，误差与温升完全满 足技术标准的最大电流值，以Imax表示。如 1.5(6)A即电能表的基本电流值为1.5A，额定最 大电流为6A。
相关基础知识——电能计量装置的分类
Ⅲ类电能计量装置：
①用于计量平均月用电量为10kWh及以上、 100万kWh及以下的计费用户的计量装置；
②用于计量变压器容量为315kVA及以上、 2000kVA以下的计量用户的计量装置；③用 于计量100MW以下发电机发电量的计量装 置；④用于计量发电企业厂（站）用电量的 计量装置；⑤考核有功电量平衡的110kV及 以上的送电线路的电能计量装置。
k1
k2
L
L1
L2
负
载
N
一、单相电能表的接线
3、单相表正确接线分析 感性负荷时
P UI cos
二、三相四线电能表接线 1、直接接入式
A
B
负
装表接电——基础知识共45页文档
谢谢！
装表接电——基础知识
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
装表接电培训课件
目录
• 基础知识 • 安装技能 • 故障排查与处理 • 案例分析 • 培训总结与展望
01
CATALOGUE
基础知识
电表基础知识
01
02
03
电表工作原理
详细介绍电表的工作原理 ，包括电磁感应、电流和 电压的测量等。
电表组成
介绍电表的各个组成部分 ，如测量机构、转动系统 、字轮计数器等。
穿戴防护用品
在操作过程中，穿戴好防护眼镜、手套、工作服等防护用品，以防 止意外伤害。
03
CATALOGUE
故障排查与处理
电表常见故障
01
02
03
04
读数错误
电表读数不准确，与实际用电 量不符。
显示异常
电表显示屏出现乱码、缺笔画 或黑屏。
启动错误
电表无法正常启动，可能伴有 报警提示。
通信故障
电表与智能管理系统的通信中 断或不稳定。
行业需求
随着电力市场的不断扩大和用户需求的多样化， 装表接电行业将面临更多的挑战和机遇，需要不 断提高技能和服务水平。
职业发展
对于有志于在装表接电领域发展的学员，建议持 续关注行业动态和技术发展，加强自身学习和实 践锻炼，提高职业竞争力。
THANKS
感谢观看
电表安装步骤
安全注意事项
强调在安装电表过程中应注意的安全 事项，如断电操作、避免短路等。
详细介绍电表的安装步骤，包括准备 工具、安装电表、接线等。
02
CATALOGUE
安装技能
电表安装流程
安装位置选择
根据设计图纸和现场情况，选 择合适的电表安装位置，确保 便于读数和维护。
接线连接
根据电表接线图，将对应的电 线连接到电表相应的端子上， 确保连接牢固、绝缘良好。
装表接电PPT课件
电能表接线要求
低压电能表，附有100/5A及以上的大型电流互感器，或 装表位置、地形复杂，需要有人监护下才能操作。在 进行装换表时，应两人进行工作，其中一人进行监护 工作。
①工作人员应穿着工作服及安全鞋，使用绝缘胶柄钳， 身体不得与电杆、铁杆、大地相接触。并做好适当的 安全保护措施，工作时应设专人监护。
④装、拆接表线时，须先拉开表后总开关， 在无负荷下进行。线头与金属支持物及 另一线之间的距离不得少于100毫米，操 作时应注意所使用工具，不要和另一线 接触，以免发生短路危险，并应按下列 程序操作：
I.拆表时，先拆相线(火线)，后拆中性线 （零线）；
II.接线时，先接中性线（零线），后接相 线（火线）。
确，电压互感器应接于电流互感器的电源侧。 II.区分单相电能表单进单出和双进双出的排列方
法； III.电流、电压线圈同名端子连接片共同方式时应
连上，分开方式时应拆开； IV.不能用三相三线有功电能表计量三相四线电路
的有功电能； V.三相四线电能表中性线一定要接牢； VI.三相无功电能表接线除应特别注意相序要正确
单相电能表主要用于单相供电的，小容量的用电计量。 如居民用户、普通商业、非工业户的用电计量。一般 以6kw为界，大于6kw的应使用三相表供电。
三相电能表主要用于三相供电的，如居民用户、普通 商业、非普工业户、大宗工业用户及大于6kw的各类 用电计量。
4
2、装表接电工作的重要性 接电是供电企业将申请用电者的受电装置接入供电网的行为。 接电后，客户合上自己的开关，即可开始用电，一般安装电 能计量装置与接电同时进行，故又称装表接电。
--
0.5S
12
基本知识（一）
(3) 电能计量单位的名称和符号 有功电能表用“千瓦时”即“kwh”,无功电
装表接电——基础知识PPT课件
—将乘法器输出的功率信号积分为电量 —步进电机驱动机械计度器、显示器、
远程信号、存储器等 电源 — —为上述部分供电
辅助机构端 铭 基钮 牌 架盒— ——— —— 与 测内 计 量外 度 机接 器 构线 或 全的 显 部连 示 安接 器 装部 组 在合 上分面
外壳 — —将各部分组合密封在一起
• 设计序号：数字 • 派生号：小写字母
• 例如：
• 型号为DD201，表示单相电能表，设计序号201
• 型号为DDS666，表示单相电子式电能表，设计序 号666
• 型号为DSSI666，表示单相电子式载波通讯电能表， 设计序号666
• 型号为DT862，表示三相四线有功电能表，设计序 号862
N ’
B
C
’
’
2）三角形连接（△） A
C
B
A ’
C ’
B ’
• 三相负载究竟采用哪一种接法，要看电源电压和负载的额定电压而 定。
• 如果每相负载的额定电压等于电源的相电压，则采用星形连接。例 如低压220/380V的供电系统中，额定电压为220V的用电设备都是采 用这种接法。
• 如果用电设备的额定电压与电源的线电压相符，则采用三角形接法， 例如低压220/380V的供电系统中，额定电压为380V的用电设备应采 用这种接法。
• 6）计算单位的名称或符号（例如：“千瓦·小 时”或“kWh”）
• 7）标定电流及额定最大电流（例如：10（40） A）
A A2 A1
• 2）经互感器接入式电能表
A • B——计量倍率 ( A2 A1 ) B
B 电压比电流比
• 1）基本结构
驱动元件— —电压、电流元件
测量机构计 制 轴 转动度 承 动动器 元—元件—— —上— —、下制 转动 轴盘、 动、磁转铁轴组组合
电力工程现场装表接电技术及其控制要点探讨
电力工程现场装表接电技术及其控制要点探讨电力工程现场装表接电技术是指在电力工程施工过程中，将装配好的电能表与电源连接，实现接入电网供电的过程。
掌握这项技术对保障工程质量和电能计量精度具有重要意义。
本文将从装表接电的基本流程、各类电能表的接线方式及其要求、防护措施以及验收要点等方面展开探讨。
一、装表接电的基本流程电力工程现场装表接电的基本流程包括以下几个步骤：1. 确定电能表的安装位置：根据工程设计要求和实际情况，确定电能表的安装位置，一般应选择在进户线路的末端，以便准确计量进户电能。
2. 配置安全保护措施：在接电前，应配置好安全保护措施，如漏电保护器、过流保护器等。
确保人身安全和设备安全。
3. 装配电能表：根据装表位置和要求，正确安装电能表，并紧固好。
4. 连接进户线路：将进户线路与电能表连接，包括线缆或导线的接头处理、接线端子的紧固等。
5. 连接电源：将电能表与电源连接，包括接线的选择、接触的牢固性等。
6. 验证功能：接电后对电能表进行功能验证，包括电能计量功能、通讯功能（如果有）等。
7. 验收和报装: 完成上述步骤后，需要进行验收，并报装相关部门。
二、各类电能表的接线方式及其要求不同类型的电能表具有不同的接线方式和要求。
常见的接线方式有单相两线制、单相三线制和三相四线制。
1. 单相两线制：适用于单相电路，包括两个导线，一个相线和一个零线。
接线要求是相线接入相线端子，零线接入零线端子。
2. 单相三线制：适用于单相电路，包括三个导线，一个相线、一个零线和一个地线。
接线要求和两线制类似，地线需要连接到电能表的地线端子上。
3. 三相四线制：适用于三相电路，包括四个导线，三个相线和一个零线。
接线要求是相线接入相线端子，零线接入零线端子。
根据不同的电能表型号和生产厂商，接线方式和要求会有所不同，安装时需要详细参考电能表的安装说明书。
三、防护措施在进行装表接电过程中，需要采取一些防护措施，以确保人身安全和设备安全。
装表接电基础知识共46页文档
装表接电基础知识
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果，Байду номын сангаас首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
电工接电表知识点总结
电工接电表知识点总结电工接电表是电工作业中非常重要的一项任务，它是确保电力系统正常运行的关键步骤。
在进行接电表工作时，电工需要对电表进行正确的接线和连接，以保证电能的准确计量和有效使用。
同时，电工还需要具备一定的电气知识和操作技能，以确保接电表工作的安全和可靠。
因此，本篇文章将对电工接电表的知识点进行详细总结，以帮助电工更好地掌握接电表的相关技能和知识。
一、电表的基本结构和工作原理1. 电表的基本结构电表是用来测量电能消耗的仪器，通常由表盘、表座、表芯和接线端子等部件组成。
表盘是电表的主体部分，用来显示电能的使用量；表座是支撑表盘的底座，通常固定在墙上或电表箱内；表芯是电表的核心部件，包括电磁铁、绕组、铁芯和指针等部件，用来测量电能的消耗；接线端子则是电表的电气连接部分，用来与外部电路进行连接。
2. 电表的工作原理电表的工作原理基于电磁感应原理，当电流通过电表的绕组时，产生的磁场将使得铁芯受到力的作用，并使得指针产生偏转，进而指示出电能的使用量。
电表根据测量的电能使用量，通过计量单位进行换算，并在表盘上进行显示。
电能使用量的计量单位通常为千瓦时（kWh），用来表示单位时间内消耗的能量。
二、电表的接线方法和操作流程1. 接线方法电表的接线方法通常分为单相接线和三相接线两种。
单相电表适用于单相电源系统，通常具有两个接线端子，分别用来连接电源输入和负载输出；三相电表适用于三相电源系统，通常具有三个接线端子，分别用来连接A相、B相和C相的电源输入和负载输出。
在进行电表接线时，需要首先确认电表的型号和规格，并根据电路的接线要求进行正确的接线。
一般来说，电表的接线端子会标有输入和输出的接线位置，需要根据接线位置进行正确的接线连接。
同时，为了确保电路的安全和可靠，还需要对接线处进行绝缘处理，以防止电路泄露和短路等危险情况的发生。
2. 操作流程在进行电表接线工作时，需要按照以下操作流程进行：（1）确认电表的型号和规格；（2）根据电路的接线要求进行正确的接线连接；（3）对接线处进行绝缘处理；（4）进行电路的测试和调试，确保电表的正常工作；（5）做好接线记录和标识，以便后续的维护和管理工作。
装表接电基础知识46页PPT
装表接电基础知识
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它
装表接电技能培训
安装要求
（四）熔断器
1、35kV以上电压互感器一次侧安装隔离开 关，二次侧可安装快速熔断器或快速开关。 35kV及以下电压互感器一次侧安装熔断器，二 次侧不允许安装熔断器。 2、低压计量低压回路在试验接线盒上不允 许加装熔断器。
（二）电能表
2、室内电能表宜装在0.8m-1.8m的高度（表水 平中心线距地面尺寸）。 3、电能表必须垂直牢固，表中心线向各方向 的倾斜不大于1度。 4、装于室外的电能表应采用户外式电能表。
安装要求
（三）互感器
1、为了减少三相三线电能计量装臵的合成 误差，安装互感器时，宜考虑互感器合理匹配 问题，即尽量使接到电能表同一元件的电流、 电压互感器比差符号相反，数值相近；角差符 号相同，数值相近。当计量感性负荷时，宜把 误差小的电流、电压互感器接到电能表W相元 件。
技术要求
（二）二次回路
1、所有计费用电流互感器的二次接线应采 用分相接线方式。非计费用电流互感器可以采 用星形（或不完全星形）接线方式（简称：简 化接线方式）。
（二）二次回路
2、电压、电流回路U、V、W各相导线应分别采 用黄、绿、红色线，中性线应采用黑色线或采 用专用编号电缆。导线按黄、绿、压、电流回路导线均应加装与图纸相符 的端子编号，导线排列顺序应按正相序（即黄、 绿、红色线为自左向右或自上向下）排列。
（二）二次回路
4、导线应采用单股绝缘铜质线；电压、电流 互感器从输出端子直接接至试验接线盒，中间 不得有任何辅助接点、接头或其他连接端子。 35kV及以上电压互感器可经端子箱接至试验接 线盒。导线留有足够长的裕度。110kV及以上 电压互感器回路中必须加装快速熔断器。
技能培训
2012.2
主要内容
电能计量装臵接线规则
南网公司培训课件装表接电培训课件
安全操作规程及注意事项
• 在接线过程中，应注意保护设备，避免损坏设备或影响计 量精度。
安全操作规程及注意事项
01
注意事项
Байду номын сангаас02
03
04
在进行装表接电工作时，应注 意周围环境，避免在潮湿、高 温、易燃易爆等恶劣环境下工
作。
在接线过程中，应注意保护导 线绝缘层，避免导线裸露或破
其他相关行业标准
《电能计量装置技术管理规程》 《电力安全工作规程》
企业内部管理制度介绍
安全生产责任制度
1
电力设施保护制度
2
电能计量装置管理制度
3
企业内部管理制度介绍
01
电力安全工作制度
02
其他相关制度
03
介绍内容：对企业内部管理制度进行逐一介绍，包括但不限于其内容、目的、 实施方式等。同时，结合装表接电工作实际，分析各项制度在实践中的应用和 注意事项。
南网公司培训课件装表接电 培训课件
汇报人： 日期:
目录
• 装表接电基础知识 • 装表接电操作技能培训 • 法律法规与标准要求解读 • 职业道德与职业素养培养 • 团队协作与沟通技巧提升
01
装表接电基础知识
装表接电基本概念
装表接电定义
装表接电是指根据电能表、互感 器、计量箱等计量设备的安装要 求，进行设备安装、接线、调试 等工作。
装表接电的重要性
装表接电是电力系统中计量电能 的关键环节，对于保障电力系统 的安全、稳定运行以及用户的合 法权益具有重要意义。
常用工具与材料介绍
常用工具
包括螺丝刀、剥线钳、压线钳、万用 表等。
装 表 接 电
电能表的安装
1、电能表应安装在电能计量柜（屏）上，每一 回路的有功和无功电能表应垂直排列或水平排 列无功电能表应在有功电能表下方或右方，电 能表下端应加有回路名称的标签，二只三相电 能表相距的最小距离应大于80ｍｍ，单相电能 表相距的最小距离为30ｍｍ，电能表与屏边的
最小距离应大于40ｍｍ。
电能表的安装
线盒内短路片位置是否正确，连接是否可靠； 7、检查有无工具等物表计量装置运行是否正常；
2、用万用表（或电压表）在电能表端子连接盒 内测量电压是否正常； 3、用相序表核对相序； 4、带上负荷后观察电能表转盘转动情况。必要 时还应用秒表测算电能表计量的准确性及用 相量法校对接线的正确性或用现场校验仪对
高 压 计 量
1、中性点非有效接地系统一般采用三相三线有功 、无功
电能表，但经消弧线圈等接地的计费用户且年平均中性 点电流（至少每季测试一次）大于0.1%iｎ（额定电流） 点电流，也应采用三相四线有功、无功电能表。 2、中性点有效接地系统应采用三相四线有功、无功电能表。
上加扎线后再接入。
二次回路要求
1、所有计费用电流互感器的二次接线应采用分 相接线方式。 2、电压、电流回路U、V、W各相导线应分别采 用黄、绿、红色线，中性线应采用黑色线或采用 专用编号电缆。 3、电压、电流回路导线均应加装与图纸相符的端 子编号，导线排列顺序应按正相序排列。
二次回路要求
4、经电流互感器接入的低压三相四线电能表， 其电压引入线应单独接入，不得与电流线 共用，电压引入线的另一端应接在电流互器 器一次电源侧，并在电源侧母线上另行引出， 禁止在母线连接螺丝处引出。电压引入线与 电流互感器一次电源应同时切合。
电能表配互感器安装有何要求
1、有功、无功电能表的安装地点应尽量靠近互 感器；周围应干燥、清洁、光线充足、便于抄表 并应安装牢固、振动小的墙上或柜上。 2、要确保工作人员在抄表、校表、轮换时的方便 及安全，不会误碰带电设备。
第十一章 装表接电实训
第十一章装表接电实训一、装表接电工作的基本内容是什么？答：装表接电是供电企业的基本工种之一, 也是电力营销工作的主要内容。
正确地装裱、接线是安全供电及准确、公正计收电费的根本保障, 直接体现了供电企业优质服务水平。
在业扩报装中, 装表接电工作质量、服务质量的好坏直接关系到供用电双方的经济效益；装表接电是业扩报装全过程的终结, 是客户实际取得用电权的标志, 也是电力销售计量的开始。
装表接电的主要任务是电能计量装置的安装验收、电能表周期轮换及电能计量装置现场维护、故障处理等。
凡属于用电户装设的所有计费装置, 包括单相和三相、高压和低压, 从第一次引进线到计量装置的所有二次回路, 均属于装表接电工作范围。
二、装表接电前客户应具备哪些条件？答: （1）客户内部工程和与其配合的外线工程都必须竣工并验收合格。
（2）业务费用等均已交齐。
（3）供电协议已签订。
（4）计量室已配好电能表和互感器。
（5）有装表接电的工作单。
三、电能计量装置的概念是什么？包括哪几个部分？答：把电能表与其配合使用的测量互感器, 二次回路及计量箱（柜、屏）所组成的整体称为电能计量装置。
它包括四部分: （1）电能表；（2）计量用互感器（电流互感器和电压互感器）；（3）电能表与互感器之间的连接线（二次线）；（4）计量柜、屏、计量箱。
四、互感器的作用是什么？答：互感器的作用就是对交流电网上的高电压、大电流进行变换, 以满足仪表工作的需要, 并把高压回路和仪表回路隔离, 有效保护仪表及工作人员的安全, 同时利用互感器把二次电压、电流统一起来, 有利于电能表制造规格的规范化。
五、根据DL/T448-2000 《电能计量装置技术管理规程》, 电能计量装置分为哪五类？答: （1）Ⅰ类电能计量装置。
月平均用电量500万Kwh及以上或变压器容量为10000kVA 及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.三相电路的功率怎样表达
在三相电路中，不论三相负载如何连接及是 否对称，某相负载消耗的有功功率，总是等 于该相负载的相电压、相电流以及功率因数 三者的乘积：
P U I cos
那么三相负载消耗的总 A I A cos A U B I B cos B U C I C cos C
A’
N’
B
C’
B’
2）三角形连接（△）
A
A’
C
B
C’
B’
三相负载究竟采用哪一种接法，要看电源电 压和负载的额定电压而定。 如果每相负载的额定电压等于电源的相电压， 则采用星形连接。例如低压220/380V的供 电系统中，额定电压为220V的用电设备都是 采用这种接法。 如果用电设备的额定电压与电源的线电压相 符，则采用三角形接法，例如低压 220/380V的供电系统中，额定电压为380V 的用电设备应采用这种接法。
1.分类
2）按结构可分为： 感应式电能表（俗称机械表） 机电一体式电能表 电子式电能表 3）按接线方式可分为： 直接接入式电能表 经互感器接入式电能表
2.铭牌上的标示与含义
1）型号的构成 类别代号 组别代号 设计序号 改进号 派生号
类别代号： D——电能表 组别代号： D（S）（I）——单相（电子式）（载波通讯） S（S）（D/J）——三相三线（电子式）（多功 能/简易多功能） T（S）（D/J）——三相四线（电子式）（多功 能/简易多功能） X——无功
P 3 U l
Il
3
cos 3U l I l cos
3）由此我们可以得出这样一个结论，不论负 载是星形还是三角形连接的对称三相电路， 有功功率表达式均写成：
P 3U l I l cos
同理无功功率表达式为：
Q 3U l I l sin
那么视在功率表达式就是：
2.铭牌上的标示与含义
2）制造厂家名称 3）准确度等级（①②③） 4）执行标准号 5）制造年份及出厂编号（现正被省公司条 码取代） 6）计算单位的名称或符号（例如：“千 瓦· 小时”或“kWh”） 7）标定电流及额定最大电流（例如：10 （40）A）
2.铭牌上的标示与含义
3.怎样抄读电量
1）直接接入式电能表
A A2 A1
A——电量 A1——上次抄见表码 A2——本次抄见表码
2）经互感器接入式电能表
A ( A2 A1 ) B
B——计量倍率
B 电压比 电流比
三、电能表怎样工作
• 感应式电能表怎样工作 • 电子式电能表怎样工作 • 为什么推广电子式电能表
如果三相负载对称，则总功率是一相功率的 三倍：
P 3UI cos
根据电学原理可知， 1）星形接法中， 相电压=线电压/ 3 、相电流=线电流，代入 上式有：
P 3
Ul 3
I l cos 3U l I l cos
2）三角形接法中， 相电压=线电压、相电流=线电流/ 3 ，代入上 式有：
设计序号：数字 派生号：小写字母
• 例如： • 型号为DD201，表示单相电能表，设计序号201 • 型号为DDS666，表示单相电子式电能表，设计 序号666 • 型号为DSSI666，表示单相电子式载波通讯电能 表，设计序号666 • 型号为DT862，表示三相四线有功电能表，设计 序号862 • 型号为DS58，表示三相三线有功电能表，设计序 号58 • 型号为DX59，表示三相无功电能表，设计序号 59 • 型号为DSSD51，表示三相三线电子式多功能电 能表，设计序号51
1.感应式电能表怎样工作
1）基本结构
驱动元件 — —电压、 电流元件 转动元件 — — 转盘、 转轴组合 测量机 构 轴承 — — 上、下 轴、 制动动元 — — 制动动磁 铁组 计度器 基架 — — 测量机 构全部安装在上 面 铭牌 — —与计计度器 组 辅助机 构 端钮钮 — —内外接线外接 线的 连 外壳 — — 将各部分组各部分 组合 起
1）星形连接（Y） 1-1）三相四线制 适用于大多数低压负载，例如我们的公变就 是通过这种接线方式，把电能输送到千家万 户的家中
星形连接——三相四线制
A
N A’
N’
B
C
C’
B’
1）星形连接（Y） 1-2）三相三线制 仅在负载完全对称时使用
星形连接——三相三线制
A N C
S
P Q 3U l I l
2 2
二、认识电能表
• 电能表是一种应用最广泛的计量电能的电 气仪表，我们用它来计量各种用电量，现 在先初步认识一下电能表： • 分类 • 铭牌上的标示与含义 • 怎样抄读电量
1.分类
分类只是一种归类的方式，下面仅根据日常 工作所需分类： 1）按用途可分为： 有功电能表 无功电能表 特种电能表
目录提纲
对三相交流电路的简单认识 认识电能表 电能表怎样工作 认识计量用互感器
一、对三相交流电路的简单认识
• 负载与电源之间的连接方式 • 三相电路的功率怎样表达
1．负载与电源之间的连接方式
三相负载组合的有两种基本类型，即星形连 接和三角形连接。 我们把从发电机三个始端A、B、C分别引出 的导线称为相线，也就是俗称的“火线”， 从电源中性点N引出的导线称为中性线或零 线。
8）读数窗口（显示器），机械计度器应用不同颜 色窗口区别整数小数位。 9）额定电压（例如：3×220/380V） 10）使用条件分组代号（三角框内），A及A1表 示温度在0~+40℃，B及B1表示温度在 -10~+50℃ 11）额定频率 12）电能表常数（例如：C=3150r/kWh） 13）具有止逆器的应标明“止逆”，用于容性负 载的应标明“用于容性负载”
