差动变压器式电感传感器是常用的互感型传感器，其结构形式有 多种，以螺管形应用较为普遍，其结构及工作原理如图3-7（a）、（b） 所示。传感器主要由线圈、铁心和活动衔铁三个部分组成。线圈包括一 个初级线圈和两个反接的次级线圈，当初级线圈输入交流激励电压时， 次级线圈将产生感应电动势e1和e2。由于两个次级线圈极性反接，因此 传感器的输出电压为两者之差，即ey=e1-e2。活动衔铁能改变线圈之 间的耦合程度。输出ey的大小随活动衔铁的位置而变。当活动衔铁的位 置居中时，即e1=e2，ey=0；当活动衔铁向上移时，即e1> e2 ， ey>0；当活动衔铁向下移时，即e1< e2 ，ey<0。活动衔铁的位置往 复变化，其输出电压ey，也随之变化，输出特性如图3-7（c）所示。
2. 数字式位移传感器 数字式位移传感器有光栅、磁栅、感应同步器等，它们的共同
特点是利用自身的物理特征，制成直线型和圆形结构的位移传感器，输 出信号都是脉冲信号，每一个脉冲代表输入的位移当量，通过计数脉冲
就可以统计位移的尺寸。下面主要以光栅传感器和感应同步器来介绍数 字式传感器的工作原理。 1）光栅位移传感器
光栅是一种新型的位移检测元件，有圆光栅和直线光栅两种。它 的特点是测量精确高（可达±1um）、响应速度快和量程范围大（一般 为1—2m，连接使用可达到10m）等。
光栅由标尺光栅和指示光栅组成，两者的光刻密度相同，但体长相 差很多，其结构如图3-8所示。
光栅条纹密度一般为每毫米25，50，100，250条等。把指示光 栅平行地放在标尺光栅上面，并且使它们的刻线相互倾斜一个很小的角 度 ，这时在指示光栅上就出现几条较粗的明暗条纹，称为莫尔条纹。
位移传感器的工作原理
位移传感器的工作原理标题：位移传感器的工作原理引言概述：位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业自动化、机械创造、航空航天等领域。
本文将详细介绍位移传感器的工作原理，包括其基本原理、工作方式、应用场景和优势。
一、基本原理1.1 电容位移传感器电容位移传感器利用电容量的变化来测量物体的位移。
它由两个电极构成，当物体挨近电极时，电容量增加；当物体远离电极时，电容量减小。
传感器通过测量电容量的变化来确定物体的位移。
1.2 感应位移传感器感应位移传感器利用感应原理测量物体的位移。
它包含一个线圈和一个金属杆，当物体挨近线圈时，金属杆的电磁感应会导致线圈中的电流发生变化。
传感器通过测量电流变化来确定物体的位移。
1.3 光电位移传感器光电位移传感器利用光电效应测量物体的位移。
它由一个光源和一个光敏元件构成，当物体挨近光敏元件时，光敏元件接收到的光强度会发生变化。
传感器通过测量光强度的变化来确定物体的位移。
二、工作方式2.1 绝对位移传感器绝对位移传感器可以直接测量物体的绝对位置。
它们通常使用编码器或者光栅来实现，能够提供高精度和高分辨率的位移测量。
2.2 相对位移传感器相对位移传感器只能测量物体的相对位置变化。
它们通常使用差动变压器或者磁敏元件来实现，适合于需要监测物体相对运动的场景。
2.3 数字位移传感器数字位移传感器可以将位移信号转换为数字信号输出。
它们通常采用AD转换器将摹拟信号转换为数字信号，具有高精度和抗干扰能力。
三、应用场景3.1 机械创造位移传感器广泛应用于机械创造领域，用于测量机械零件的位移、位置和变形。
它们可以提供实时监测和反馈，保证机械系统的精度和稳定性。
3.2 自动化控制位移传感器在自动化控制系统中起着重要作用，用于测量和控制机器人、自动化设备和生产线的位移和位置。
它们可以实现精确的运动控制和定位。
3.3 航空航天位移传感器在航空航天领域被广泛应用，用于测量航空器和航天器的位移和变形。
位移传感器
位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。
模拟式又可分为物性型和结构型两种。
位移传感器的主要分类根据运动方式直线位移传感器：直线位移传感器的功能在于把直线机械位移量转换成电信号。
为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。
传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。
将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。
角度位移传感器：角度位移传感器应用于障碍处理：使用角度传感器来控制你的轮子可以间接的发现障碍物。
原理非常简单：如果马达角度传感器构造运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。
此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。
一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它：在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。
根据材质电位器式位移传感器：它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
图1中的电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
位移传感器原理与分类

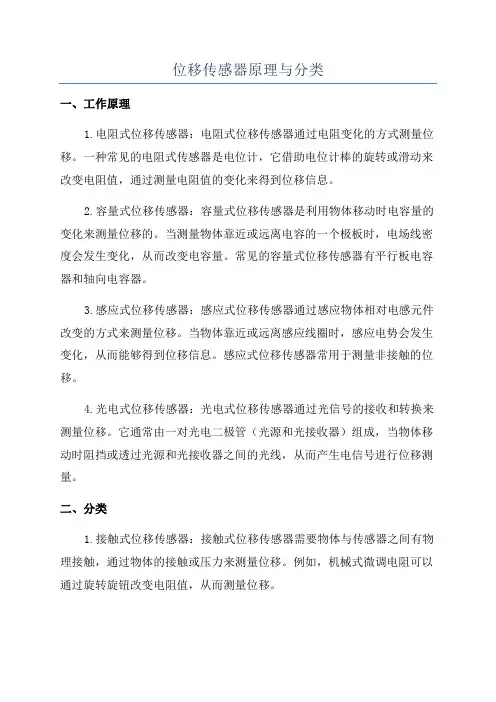

位移传感器原理与分类一、工作原理1.电阻式位移传感器：电阻式位移传感器通过电阻变化的方式测量位移。
一种常见的电阻式传感器是电位计，它借助电位计棒的旋转或滑动来改变电阻值，通过测量电阻值的变化来得到位移信息。
2.容量式位移传感器：容量式位移传感器是利用物体移动时电容量的变化来测量位移的。
当测量物体靠近或远离电容的一个极板时，电场线密度会发生变化，从而改变电容量。
常见的容量式位移传感器有平行板电容器和轴向电容器。
3.感应式位移传感器：感应式位移传感器通过感应物体相对电感元件改变的方式来测量位移。
当物体靠近或远离感应线圈时，感应电势会发生变化，从而能够得到位移信息。
感应式位移传感器常用于测量非接触的位移。
4.光电式位移传感器：光电式位移传感器通过光信号的接收和转换来测量位移。
它通常由一对光电二极管（光源和光接收器）组成，当物体移动时阻挡或透过光源和光接收器之间的光线，从而产生电信号进行位移测量。
二、分类1.接触式位移传感器：接触式位移传感器需要物体与传感器之间有物理接触，通过物体的接触或压力来测量位移。
例如，机械式微调电阻可以通过旋转旋钮改变电阻值，从而测量位移。
2.非接触式位移传感器：非接触式位移传感器可以实现物体与传感器之间的无接触测量。
这种传感器常用于需要高精度和高速度的应用。
例如，磁性编码器可以通过感应物体对磁场的变化来测量位移。
3.绝对位移传感器：绝对位移传感器能够直接测量物体的绝对位置，无需参考点。
它能够提供准确的位移信息，在断电后也能够保留位移值。
常见的绝对位移传感器有光栅尺和霍尔效应传感器。
4.相对位移传感器：相对位移传感器只能测量物体相对于参考点的移动，无法给出绝对位置。
相对位移传感器通常需要初始化或标定，以确定参考点。
例如，编码器能够通过计数脉冲的方式测量物体相对于起始点的移动。
总之，位移传感器通过不同的工作原理和分类方式实现位移测量。
根据实际应用需求，选择合适类型的位移传感器可以提供准确的位移信息，满足各种工业和科技领域对位移测量的要求。
位移传感器

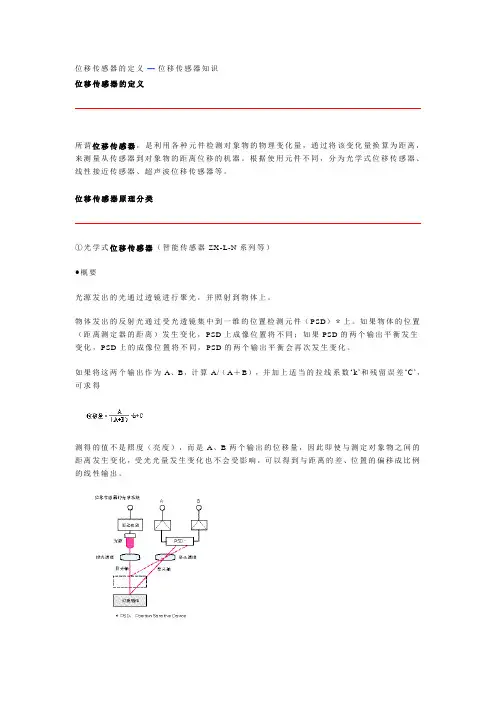

位移传感器的定义—位移传感器知识位移传感器的定义所谓位移传感器，是利用各种元件检测对象物的物理变化量，通过将该变化量换算为距离，来测量从传感器到对象物的距离位移的机器。
根据使用元件不同，分为光学式位移传感器、线性接近传感器、超声波位移传感器等。
位移传感器原理分类①光学式位移传感器（智能传感器ZX-L-N系列等）●概要光源发出的光通过透镜进行聚光，并照射到物体上。
物体发出的反射光通过受光透镜集中到一维的位置检测元件（PSD）＊上。
如果物体的位置（距离测定器的距离）发生变化，PSD上成像位置将不同；如果PSD的两个输出平衡发生变化，PSD上的成像位置将不同，PSD的两个输出平衡会再次发生变化。
如果将这两个输出作为A、B，计算A/（A＋B），并加上适当的拉线系数‘k’和残留误差‘C’，可求得测得的值不是照度（亮度），而是A、B两个输出的位移量，因此即使与测定对象物之间的距离发生变化，受光光量发生变化也不会受影响，可以得到与距离的差、位置的偏移成比例的线性输出。
●PSD方式与CCD(CMOS)方式PSD方式的原理特长：将对象物上的光点光束投影到受光元件上时的重心位置换算为距离CCD(CMOS)方式的原理特长：分别检测对象物上的光点光束投影到受光元件上时的CCD(CMOS)的各像素的光量，并换算为距离。
CMOS与CCD的差异CCD是指Charge Coupled Device（电荷传输元件）的略称，而CMOS则是Complementary Metal Oxide Semi-conductor（互补性金属氧化半导体）的略称。
CCD是根据动作原理而命名的，CMOS则是根据构造而命名的。
●正反射方式和扩散反射方式②线性接近传感器（智能传感器ZX-E系列等）线圈中如通过交流电，则会产生磁通，如通过金属对象物，则会在对象物中产生一种涡电流，发出磁通，防止这种变化。
其结果将使线圈的感应发生变化。
这种感应的变化量是线圈与对象物之间距离的函数，作为结果，能测量对象物的距离位移。
位移传感器的原理和应用
位移传感器的原理和应用
一、原理
1.接触式位移传感器原理：
接触式位移传感器通过机械接触的方式测量物体的位移。
常见的接触式位移传感器有滑动变阻器、电容变阻器、电感变阻器等。
这类传感器通过物体位移引起电阻、电容、电感元件的变化，从而测量位移。
2.非接触式位移传感器原理：
非接触式位移传感器通过无需物理接触的方式测量物体的位移。
常见的非接触式位移传感器有光电编码器、激光位移传感器、电磁感应位移传感器等。
这类传感器利用光学、电磁或其他无线技术测量位移。
二、应用
1.汽车工业：
在汽车制造中，位移传感器被广泛应用于测量车辆悬挂、翘曲、变形等情况，以提高车辆的安全性和驾驶舒适度。
例如，车辆的悬架系统中使用位移传感器测量悬挂裙的位移来调节车身的高度。
2.机械设备：
在机械制造过程中，位移传感器被广泛应用于测量机械元件的位移和变形，以确保机械设备的正常运行和精度。
例如，机床加工过程中使用位移传感器来实时监测工件位置，以确保加工质量。
3.工业自动化：
4.航空航天：
5.医疗领域：
总结：
位移传感器通过测量物体的位移，提供了在许多领域中实时定位、控
制和监测的重要数据。
无论是接触式还是非接触式，这些传感器都在汽车、机械设备、工业自动化、航空航天和医疗等领域发挥着重要的作用。
位移
传感器的发展不断推动着现代科技和工程的进步。
位移传感器的原理
位移传感器的原理
位移传感器根据不同的原理可以分为多种类型，以下是其中三种常见的位移传感器原理：
1. 电阻式位移传感器
电阻式位移传感器利用电阻值随位移变化的原理来测量位移。
传感器内部包含一条可伸缩或弯曲的电阻材料，当物体位移时，电阻材料的长度或形状会发生变化，导致电阻值发生相应的变化。
通过测量电阻值的变化，可以计算出物体的位移。
2. 容量式位移传感器
容量式位移传感器利用电容值随位移变化的原理来测量位移。
传感器内部包含一对平行金属板，当物体位移时，位于金属板之间的介质的相对位置发生变化，使得电容值随之变化。
通过测量电容值的变化，可以计算出物体的位移。
3. 磁敏式位移传感器
磁敏式位移传感器利用磁场随位移变化的原理来测量位移。
传感器内部包含磁场源和磁敏元件，当物体位移时，会改变磁敏元件所处的磁场强度，从而影响磁敏元件的感应电压或感应电流。
通过测量感应电压或感应电流的变化，可以计算出物体的位移。
以上仅是位移传感器的部分原理介绍，不同类型的位移传感器可能会采用不同的原理来实现位移测量。
位移传感器
位移传感器一、简介位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。
在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。
按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。
模拟式又可分为物性型和结构型两种。
常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。
数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。
这种传感器发展迅速，应用日益广泛。
位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。
二、工作原理电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压，以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是：结构简单，输出信号大，使用方便，价格低廉。
位移传感器工作原理
位移传感器工作原理位移传感器是一种用于测量物体位置变化的设备，它能够将物体的位移转换成电信号输出，从而实现对物体位置的监测和控制。
位移传感器在工业自动化、机械制造、航空航天等领域都有广泛的应用，其工作原理十分重要，下面我们将对位移传感器的工作原理进行详细介绍。
1. 电容位移传感器。
电容位移传感器是一种常用的位移传感器，它利用电容的变化来测量物体的位移。
当物体移动时，与传感器平行的电容板之间的电容会发生变化，进而导致电压信号的变化。
通过测量电压信号的变化，就可以得知物体的位移情况。
电容位移传感器的工作原理是利用两个平行的电容板之间的电容与板间距和板面积成正比的关系。
当物体移动时，板间距会发生变化，从而导致电容的变化。
通常情况下，电容传感器会配合一个电荷放大器来测量电容的变化，并将其转换成电压信号输出。
2. 感应位移传感器。
感应位移传感器是利用感应原理来测量物体的位移。
它通常由一个线圈和一个铁芯组成，当物体移动时，线圈中的感应电流会发生变化，从而产生感应电压。
通过测量感应电压的变化，就可以得知物体的位移情况。
感应位移传感器的工作原理是利用磁场的变化来感应电压的变化。
当物体移动时，线圈中的磁场会发生变化，从而产生感应电压。
通常情况下，感应传感器会配合一个放大器来放大感应电压，并将其转换成电压信号输出。
3. 光电位移传感器。
光电位移传感器是利用光电效应来测量物体的位移。
它通常由一个光源和一个光电二极管组成，当物体移动时，光线的强度会发生变化，从而导致光电二极管的输出电流发生变化。
通过测量光电二极管的输出电流的变化，就可以得知物体的位移情况。
光电位移传感器的工作原理是利用光线的强度与物体位置的关系来测量位移。
当物体移动时，光线的强度会发生变化，从而导致光电二极管的输出电流发生变化。
通常情况下，光电传感器会配合一个放大器来放大光电二极管的输出电流，并将其转换成电压信号输出。
总结，位移传感器是一种用于测量物体位置变化的设备，它能够将物体的位移转换成电信号输出，从而实现对物体位置的监测和控制。
《位移传感器》课件
位移传感器的分类
总结词
位移传感器有多种分类方式，常见的有电感式、电容式、光电式、超声波式等。
详细描述
根据工作原理的不同，位移传感器可以分为多种类型，如电感式位移传感器、电 容式位移传感器、光电式位移传感器、超声波式位移传感器等。这些不同类型的 传感器各有其特点和应用范围。
位移传感器的应用领域
总结词
《位移传感器》课件
CATALOGUE
目 录
• 位移传感器概述 • 位移传感器的原理 • 位移传感器的特点与性能指标 • 位移传感器的使用与维护 • 位移传感器的发展趋势与未来展望
01
CATALOGUE
位移传感器概述
位移传感器的定义
总结词
位移传感器是一种用于测量物体位置变化的装置。
详细描述
位移传感器是一种能够感知物体位置变化的传感器，它通过内部的敏感元件将 物体的位移量转换成电信号或其他形式的信号，以便进行测量和控制。
误差来源 误差来源主要包括传感器本身的 误差、测量电路的误差、环境因 素等。
误差分析 误差分析主要包括对误差来源的 识别、误差大小的估算以及对误 差的修正等。
04
CATALOGUE
位移传感器的使用与维护
位移传感器的安装与调试
01
02
03
安装前的准备
检查位移传感器的规格、 型号是否符合要求，准备 好安装所需的工具和材料 。
多功能化
网络化
一种传感器具备多种物理量的测量能力， 如同时测量位移、温度、压力等，简化系 统结构，降低成本。
通过物联网技术实现位移传感器的远程监 控和数据传输，提高数据处理的效率和可 靠性。
位移传感器的未来展望
新材料的应用
利用新型材料，如石墨烯、二维材料 等，提高传感器的性能和稳定性。
位移传感器原理
位移传感器原理
位移传感器是一种用于测量物体位置变化的设备。
它基于许多不同的物理原理来实现测量，其中包括电磁、机械和光学原理。
一种常见的位移传感器是电容传感器。
它包括两个电极，其中一个固定在参考点上，另一个则被测量物体所连接。
当物体相对于参考点发生位移时，电极之间的电容值也会相应变化，从而提供了相对位移的测量。
另一种常用的位移传感器是电感传感器。
它利用物体与线圈之间的磁场相互作用来测量位移。
当物体相对于线圈发生位移时，线圈的感应电压也会发生变化，通过测量这个变化，就可以确定物体的位移。
此外，压阻式传感器也可以用来测量位移。
它由一层感应电阻和一个活动导体组成。
当物体发生位移时，活动导体压在感应电阻上，从而改变了电阻值。
通过测量电阻值的变化，就可以获得位移的信息。
光电传感器是另一种常见的位移传感器。
它利用光的特性来实现测量。
传感器发射光束，并通过测量光束反射或透过物体的程度来确定位移的大小。
总之，位移传感器通过不同的物理原理来实现对位移的测量，包括电容、电感、电阻和光学原理。
通过适当选择传感器类型和合适的测量方法，可以实现准确的位移测量。
位移传感器工作原理
位移传感器工作原理1. 引言位移传感器是一种广泛应用于工业领域的传感器，用于测量物体在空间中的位置变化。
它能够将物体的位移转化为电信号，从而实现对物体位移的精确测量。
本文将介绍位移传感器的工作原理以及常见的类型和应用。
2. 工作原理位移传感器的工作原理基于测量物体相对于参考点的位移或移动距离。
常见的位移传感器工作原理包括电阻式、电感式和光电式等。
2.1 电阻式位移传感器电阻式位移传感器是最常见的一种类型。
它通过测量物体位移时引起的电阻值变化来实现测量。
传感器由一个导电材料形成的电阻元件组成，通常是一条细长的导线。
当物体移动时，它会接触到导线上的电阻元件，改变导电材料的电阻值。
传感器测量这些电阻值的变化，并将其转化为输入电信号，进而实现位移测量。
2.2 电感式位移传感器电感式位移传感器利用物体位移时引起的电感值变化来进行测量。
它由一个线圈和一个心脏型铁芯组成。
当物体靠近或远离线圈时，线圈中的电感值会发生变化。
传感器检测并测量这些电感值的变化，并将其转化为位移信号。
2.3 光电式位移传感器光电式位移传感器是一种基于光学原理的传感器。
它使用光的传播特性来测量物体的位移。
传感器由一个发光二极管和一个接收器（如光敏电阻或光敏二极管）组成。
发光二极管发出光束，当物体位移时，光束会射到接收器上。
传感器测量接收到的光强度变化，并将其转化为位移信号。
3. 常见类型除了上述提到的电阻式、电感式和光电式位移传感器，还有一些其他常见的类型。
3.1 压电式位移传感器压电式位移传感器是一种利用压电效应进行测量的传感器。
当施加压力或力矩到压电器件上时，会产生电荷累积或电场变化，从而使得输出电信号与位移相关。
3.2 超声波位移传感器超声波位移传感器使用声波波束的传输和接收来测量物体的位移。
它通常由一个发射器和一个接收器组成。
发射器发出的声波波束射到物体上，并被接收器接收。
传感器测量声波的传播时间并计算出物体的位移。
4. 应用领域位移传感器在工业领域有着广泛的应用。
位移传感器
位移传感器位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器。
电感式位移传感器是一种归于金属感应的线性器材，接通电源后，在开关的感应面将发作一个交变磁场，当金属物体挨近此感应面时，金属中则发作涡流而汲取了振动器的能量，使振动器输出崎岖线性衰减，然后依据衰减量的改动来完毕无触摸查看物体的意图。
电感式位移传感用具有无滑动触点，作业时不受尘土等非金属要素的影响，并且低功耗，长寿数，可运用在各种恶劣条件下。
位移传感器首要运用在主动化配备出产线对仿照量的智能操控。
位移是和物体的方位在运动进程中的移动有关的量，位移的丈量办法所触及的计划是恰当广泛的。
小位移一般用应变式、电感式、差动变压器式、涡流式、霍尔传感器来查看，大的位移常用感应同步器、光栅、容栅、磁栅等传感技能来丈量。
其间光栅传感器因具有易完毕数字化、精度高（如今分辩率最高的可抵达纳米级）、抗搅扰才干强、没有人为读数差错、设备便当、运用牢靠等利益，在机床加工、查看外表等作业中得到日益广泛的运用。
原理计量光栅是运用光栅的莫尔条纹景象来丈量位移的。
莫尔原出于法文Moire，意思是水波纹。
几百年前法国丝绸工人发现，当两层薄丝绸叠在逐个同，将发作水波纹状把戏；假定薄绸子相对运动，则把戏也跟着移动，这种古怪的斑纹便是莫尔条纹。
一般来说，只需是有必定周期的曲线簇堆叠起来，便会发作莫尔条纹。
计量光栅在实习运用上有透射光栅和反射光栅两种；按其效果原理又可分为辐射光栅和相位光栅；按其用处可分为直线光栅和圆光栅。
下面以透射光栅为例加以议论。
透射光栅尺上均匀地刻有平行的刻线即栅线，a为刻线宽，b为两刻线之间缝宽，W=a+b称为光栅栅距。
如今国内常用的光栅每毫米刻成十、25、50、十0、250条等线条。
光栅的横向莫尔条纹测位移，需求两块光栅。
一块光栅称为主光栅，它的巨细与丈量计划相一同；另一块是很小的一块，称为指示光栅。
位移传感器的工作原理
位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置或位置变化的设备。
它可以将物体的位移转换为电信号，从而实现对位移的测量和控制。
本文将详细介绍位移传感器的工作原理及其应用。
二、工作原理位移传感器的工作原理基于不同的物理原理，常见的包括电容、电感、光电、超声波等。
以下将分别介绍几种常见的位移传感器的工作原理。
1. 电容位移传感器电容位移传感器利用物体与电极之间的电容变化来测量位移。
当物体靠近电极时，电容值增加；当物体远离电极时，电容值减小。
这种传感器通常由两个平行的电极构成，当物体靠近或远离电极时，电容值的变化可以通过测量电容的变化来确定位移。
2. 电感位移传感器电感位移传感器利用物体与线圈之间的电感变化来测量位移。
当物体靠近线圈时，电感值增加；当物体远离线圈时，电感值减小。
这种传感器通常由一个线圈和一个铁芯构成，当物体靠近或远离线圈时，铁芯的位置改变，从而影响线圈的电感值。
3. 光电位移传感器光电位移传感器利用物体对光的遮挡程度来测量位移。
传感器通常由一个光源和一个光敏元件组成。
当物体遮挡光源时，光敏元件接收到的光信号强度减小；当物体远离光源时，光敏元件接收到的光信号强度增加。
通过测量光信号的变化，可以确定物体的位移。
4. 超声波位移传感器超声波位移传感器利用超声波的回波时间来测量位移。
传感器通常由一个发射器和一个接收器组成。
发射器发出超声波信号，当超声波信号遇到物体时，会产生回波。
通过测量回波的时间延迟，可以确定物体的位移。
三、应用领域位移传感器在许多领域中得到广泛应用，以下将介绍几个常见的应用领域。
1. 工业自动化位移传感器在工业自动化领域中被广泛用于测量机械设备的位移，如机床、机器人等。
通过实时监测位移变化，可以实现对设备的精确控制和调节。
2. 汽车工业位移传感器在汽车工业中被用于测量汽车零部件的位移，如刹车踏板、油门踏板等。
通过测量位移，可以实现对汽车性能和安全性的监测和控制。
位移传感器有哪些类型
位移传感器有哪些类型位移传感器是通过测量物体的位移或位置来确定物体运动状态的一种传感器。
位移传感器应用广泛，其种类也很多。
本文将为您介绍位移传感器的几种类型。
1. 电阻式位移传感器电阻式位移传感器是一种使用电阻来测量位移的传感器。
它基于金属电阻材料或半导体梯度材料的电阻变化进行测量，从而获得物体的位移信息。
常用的有电位器、半导体应变计、差分电容式位移传感器。
电阻式位移传感器的优点在于其成本较低、响应速度快、精度高和长寿命等。
但由于受到电磁干扰、温度变化等环境因素的影响，其测量稳定性可能较差。
2. 光学式位移传感器光学式位移传感器通过测量光的特性来测量物体的位移。
它们操作原理为将光转换成电信号，再通过这些信号来测量物体的位置。
常用的有激光干涉仪、激光位移计、线性变压器等。
光学式位移传感器具有精度高、测量范围广等优点。
但对于光线的反射和折射效果较敏感，需要准备较好的环境，另外价格较高。
3. 磁性位移传感器磁性位移传感器是利用磁场感应来测量被测物体位移的传感器。
通过利用磁力传感器感应的磁场在传感器运动时产生的变化，可获得被测物体的位移信息。
常用的有磁致伸缩位移传感器、霍尔式磁感应位移传感器。
磁性位移传感器的优点在于测量范围广、抗干扰能力较强、精度高。
但由于磁场易受外界扰动影响，因此其测量精度和稳定性方面还存在一些问题。
4. 声波位移传感器声波位移传感器是一种利用声波特性进行测量的传感器。
它们利用声波信号的反射或传播速度的变化，来测量物体的长度、位移或是速度等物理量。
常用的有超声波位移传感器、声速计等。
声波位移传感器具有高精度、测量速度快等优点。
但在测量过程中受到声波在不同介质中传播的影响，如果位置不当，易受到外界干扰。
5. 容量式位移传感器容量式位移传感器是一种基于两个电极间电量变化的测量方式。
这种传感器通过测量电容器内两个电极之间的电容值的变化来测量物体的位移。
常用的有平行板电容式位移传感器、恒定误差板移位传感器等。
位移传感器的工作原理
位移传感器的工作原理引言概述：位移传感器是一种常见的传感器，广泛应用于工业自动化、机械创造和科学研究等领域。
它能够测量和监测物体的位移变化，并将其转换为电信号输出。
本文将详细介绍位移传感器的工作原理。
正文内容：1. 电阻式位移传感器1.1 变阻器原理：电阻式位移传感器通过测量电阻值的变化来确定位移。
它通常由一个可挪移的滑动电极和一个固定的电阻元件组成。
1.2 电桥原理：电阻式位移传感器还可以采用电桥电路来测量位移。
这种电路通过比较不同电阻值之间的电压差来确定位移。
2. 容积式位移传感器2.1 差压传感器原理：容积式位移传感器利用物体位移引起的容积变化来测量位移。
它通常由一个可变容积的腔体和一个压力传感器组成。
2.2 压电传感器原理：容积式位移传感器还可以采用压电材料来测量位移。
压电材料在受到力的作用下会产生电荷，通过测量电荷的变化来确定位移。
3. 光电式位移传感器3.1 光电编码器原理：光电式位移传感器利用光电编码器来测量位移。
光电编码器通过测量光电传感器接收到的光信号的变化来确定位移。
3.2 激光位移传感器原理：激光位移传感器利用激光束的反射来测量位移。
它通过测量激光束的入射角度和反射角度的变化来确定位移。
4. 磁电式位移传感器4.1 磁阻传感器原理：磁电式位移传感器利用磁阻效应来测量位移。
它通过测量磁场中磁阻元件的电阻变化来确定位移。
4.2 磁感应传感器原理：磁电式位移传感器还可以采用磁感应原理来测量位移。
它通过测量磁场中磁感应元件的电压变化来确定位移。
5. 声波式位移传感器5.1 超声波传感器原理：声波式位移传感器利用超声波的传播时间来测量位移。
它通过测量超声波从发射器发出到接收器接收到的时间差来确定位移。
5.2 声表面波传感器原理：声波式位移传感器还可以采用声表面波原理来测量位移。
它通过测量声表面波在传感器表面传播的时间来确定位移。
总结：位移传感器是一种能够测量和监测物体位移变化的重要传感器。
位移传感器校准方法
位移传感器校准方法嘿，朋友们！今天咱就来讲讲位移传感器校准那点事儿。
咱就说这位移传感器啊，就像是咱的眼睛，得看得准才行呀！那怎么才能让它看得准呢？这就得校准啦！想象一下，你要去一个陌生的地方，要是没有个准确的地图指引，那不得迷路呀！位移传感器也是一样，要是不准，那得出多大乱子呀！校准的时候，可得细心点儿。
就好比你做饭，盐放多了太咸，放少了没味，得恰到好处。
先把传感器安装好，这就像给它找个安稳的家。
然后呢，根据它的说明书，一步一步来操作。
可别嫌麻烦，这就跟你整理房间似的，不认真整理，那还是乱糟糟的。
找个标准的测量工具来对比，就像是找个靠谱的朋友当裁判。
看看传感器测出来的和标准的差多少。
要是差得远了，那咱就得好好调整调整啦。
这调整也有讲究，不能大调也不能小调，得慢慢地、一点点地来。
就像你走路，走太快容易摔跟头，走太慢又耽误时间。
你说这校准重要不？那肯定重要啊！要是传感器不准，那后面的工作不都白干啦？好比你盖房子，基础没打好，那房子能结实吗？在这过程中，还得注意环境。
别在那种乱七八糟的地方校准，那能准吗？就像你在闹市读书，能读得进去吗？找个安静、稳定的环境，让传感器也能安心工作。
还有啊，别以为校准一次就一劳永逸了。
就像你身体得定期体检一样，传感器也得时不时地检查检查，看看它还准不准。
要是不准了，赶紧再校准。
校准位移传感器，虽然听起来有点麻烦，但这可是保证工作质量的关键呀！咱可不能马虎。
认真对待它，它才能好好为咱服务呀！总之，位移传感器校准这事，可大可小。
做好了，一切顺利；做不好，麻烦一堆。
所以，大家可得重视起来呀！别不当回事儿，到时候出了问题可别后悔哟！。
第四章 位移传感器
第一节 电容式传感器 （capacitive sensors) 特点：结构简单、灵敏度高、动态响应好、可实现非接触 测量、具有平均效应，能在高温、辐射等恶劣条件工作。 应用：可用来检测位移 、压力等参量。 一、工作原理 从结构上来分有：平板式、园柱式电容器。以平板式电容 器为例：平板电容器的容量
C r 0
