波峰焊治具设计规范
波峰焊治具制作要求
第一部分设计方案要求综述一、结构要求：操作方便，结构稳固，安全可靠。
二、硬件&设计要求：整体结构需要满足防静电、无铅的要求。
1. 材料采用进口合成。
1.1 合成石（碳纤维板）是玻璃纤维和防静电高机械强度树脂制成的复合材料，厚度为6mm。
1.2 材料性能：高机械强度耐高温（短时间耐350℃）、低热传导率、低吸水率、耐化学性佳、抗静电、尺寸稳定性好、易加工1.3 在温度逐渐升高的环境中，仍能继续保持其物理特性的能力（变形度≤5°）2. 外形要求：2.1 有铅产品：根据产品尺寸设计外形。
2.2 无铅产品：正方形形状，规格320mm*320mm，符合波峰焊轨道要求。
3. 大的器件（接插件，继电器，屏蔽罩等）必须有压块固定，防止元器件浮高（浮高标准≤1.5mm）。
4. 治具上必须有明显的治具编号，产品名称，如果治具有上盖板，也同样需要有此类标识。
5. 如果治具有上盖板，盖板的卡扣位置选择必须便于插件，且容易取放，卡扣需灵活耐用。
6. 上盖板的安放需要有方向性，材质使用树脂板（厚度5mm），轻巧便于取放，所有治具的上盖板可以互用（具有通用性）。
7. 新产品打样治具：尺寸按照所给的GERBER为准，在铣治具让位时，需尽量让器件引脚有足够的空间与锡面接触（不影响遮挡SMT元件），防止治具的阴影效应，确定好过炉方向以及焊接的最佳状态，在PV前批量生产。
7.1 铣出最佳的导锡槽，防止过波峰后出现连焊现象。
7.2 注意元器件的让位要有足够余量，防止损坏元器件。
7.3 元器件的保护（下盖），防止过波峰时溢锡。
7.4 PCB板在治具内的定位偏差≤0.5mm8. 治具厚度+治具外零件引脚长度小于0.9cm,(波峰焊轨道距炉底的最小距离是1cm)。
9. 在治具制作的过程中，有任何疑问和不清楚的地方请及时和本公司相应工程师确认。
三、验收标准：1. 上盖板的散热效果好。
2. 波峰焊后焊接质量无连锡，空焊，虚焊，漏焊，溢锡等。
FF-014 波峰焊治具
格式编号/版次：WI-00506/01
第 2 页 共6 页
文件编号/版次：FF-014/00
4、 DIP 托盘的压扣，根据 PCB 的 TOP 面元件的位置及 PCB 的大小来设 定压扣的数量及位置，并根据客户选择压扣的种类(如图所示)。压 扣在装配图上画好之后， 要模拟旋转压扣是否会碰到元件上、 挡锡条、 是否会妨碍 PCB 板放入治具型腔内等问题。
塑料压扣
塑料压扣
M4*3.5不锈钢光杆大头螺钉 不锈钢弹簧 （线径 0.6mm、 外径 6.3mm、 长13.5mm）
压扣1 装配方式
压扣2 装配方式
压扣3 装配方式
格式编号/版次：WI-00506/01
第 5 页 共6 页
文件编号/版次：FF-014/00
3、
托盘上的各部件联接牢靠且耐高温， 转动部件能多次转动而不会出 现松动和脱落现象，可加螺纹胶的全部加上螺纹胶。
编制：
审批：
生效日期： 文件确认部门
总经理
治具市场部
治具制造部
行政部
工艺工程部
品质保障部
10*10 挡锡条
5、 DIP 托般防浮高装置，根据客户的要求对部分插件安装防浮高装置， 通常根据防浮高元件的多少及元件类型来确定防浮高的方法，通常 为三种：弹簧压盖、弹片、压扣/定位压盖。 6、 取板位：在左右两侧设计两个取手位，取手位比 PCB 沉板区域深 1.0mm,取手位尺量避开有插件的地方。
>=1 >=1
0.5
3、
方便 PCB 板更好的上锡，通常会在托盘反面增加导锡槽，其导锡

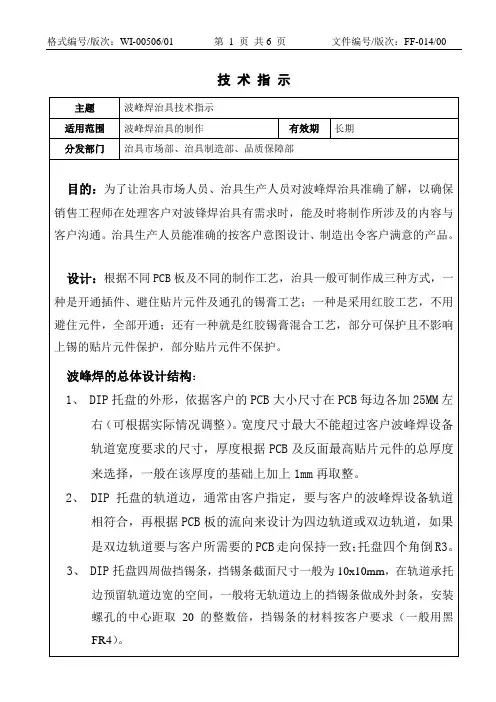

PCBA波峰焊接DIP治具设计技术规范
技术要求主题PCBA 波峰焊接（DIP ）治具设计技术规范 适用范围DIP 托盘、治具设计 有效期 长期分发部门 一、目的：根据我们公司的治具制作特点以及和不同供应商合作沉淀下来的技术，而编写本技术规范。
便于供应商在以后的图纸设计与制作能够规范化。
二、具体设计要求：DIP 托盘的设计要求：1、 DIP 托盘的外形：托盘尺寸按250*250、250*300、300*300、300*350等，超出此几类尺寸的，按PCB 外形加60设计制作，我们公司的波峰焊因设备限制治具宽度最宽不能超过300MM ，所以治具如果超过300MM 的宽度就需要和我们协商后在制作；材料厚度一般选用6mm ，最厚不超过10mm(包括补丁厚度)，材料可为FR4。
2、 DIP 托盘的轨道边及流向：流向要求为四流向，也就是四边轨道边；托盘的轨道边由客户根据波峰炉指定大小，通常加工成厚度2.0mm 、宽度6mm ，，如图所示：3、 DIP 托盘的形腔：形腔大小为PCB 外形尺寸单边加0.2mm ，沉板的深度为PCB 板厚减0.2mm 如图所示：4、 DIP 托盘的挡锡条：四周加黑色FR4作挡锡条，挡锡条截面尺寸为10x10mm ，在导轨承托边预留轨道边宽度的空间。
并在治具最长两档边上刻上治具编码等信息5、 DIP 托盘的压扣及压条：PCB 四周做压扣，数量可根据PCB 板的实际长宽做一定的调整。
压块要有一定的压紧力，压入单板的面积尽量大，安装螺钉不容易松动。
另2.0P C B 厚度-0.2m m外,如果PCB大小超过一定程度，还需要加压条来压紧PCB，以防止PCB中间部位拱起，导置漏锡，压条的数量根据PCB宽度来决定，压条一般需做成防呆或刻上标记，加以区分，有多根压条的尽量做到一致，可互换，使用更方便快捷。
如图所示：6、DIP托盘的上锡开口：托盘开孔处参照Gerber文件和实际样板。
原则上托盘开孔边到焊盘的距离>=3mm，托盘开孔边的壁厚>=1mm，托盘底部最薄处>=1mm，如下图所示：托盘避让贴片元器件的开槽面积尽量小，保证托盘的整体较厚实；由于托盘较厚，开孔处较窄的地方背面斜坡加长，倒角刀的角度分为135°及90°两种。

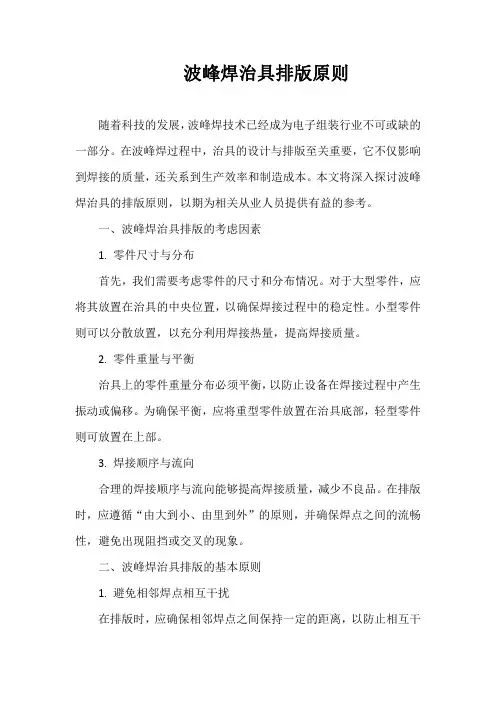

波峰焊治具排版原则
波峰焊治具排版原则随着科技的发展，波峰焊技术已经成为电子组装行业不可或缺的一部分。
在波峰焊过程中，治具的设计与排版至关重要，它不仅影响到焊接的质量，还关系到生产效率和制造成本。
本文将深入探讨波峰焊治具的排版原则，以期为相关从业人员提供有益的参考。
一、波峰焊治具排版的考虑因素1.零件尺寸与分布首先，我们需要考虑零件的尺寸和分布情况。
对于大型零件，应将其放置在治具的中央位置，以确保焊接过程中的稳定性。
小型零件则可以分散放置，以充分利用焊接热量，提高焊接质量。
2.零件重量与平衡治具上的零件重量分布必须平衡，以防止设备在焊接过程中产生振动或偏移。
为确保平衡，应将重型零件放置在治具底部，轻型零件则可放置在上部。
3.焊接顺序与流向合理的焊接顺序与流向能够提高焊接质量，减少不良品。
在排版时，应遵循“由大到小、由里到外”的原则，并确保焊点之间的流畅性，避免出现阻挡或交叉的现象。
二、波峰焊治具排版的基本原则1.避免相邻焊点相互干扰在排版时，应确保相邻焊点之间保持一定的距离，以防止相互干扰。
特别是对于小型零件的焊点，更应注重间距的控制，以避免桥连等焊接缺陷。
2.利用有效焊接区域波峰焊设备具有一定的焊接区域限制，因此，在排版时应充分利用有效焊接区域，以提高生产效率。
例如，可根据焊点的分布情况，采用矩阵式或蛇形排列方式，以充分利用焊接热量。
3.优化零件固定方式为了确保焊接过程中零件的稳定性，排版时应考虑优化零件的固定方式。
对于易移动的零件，可采用增加支撑或使用粘性材料等方法进行固定。
三、波峰焊治具排版的优化策略1.合理利用焊接热源在排版时，应充分考虑焊接热源的分布，确保焊接热量能够均匀地传递到每个焊点。
对于热量不均的区域，可适当调整零件的排布或增加辅助热源，以提高焊接质量。
2.优化焊点设计焊点设计对波峰焊的焊接效果具有重要影响。
在排版时，应注重优化焊点的形状、大小和间距，以提高焊接的可靠性。
此外，还应考虑焊点的可维修性，为后续维修提供便利。
波峰焊托盘设计规范
210
右 图 所 示 ， 以 PCB板 外 形 单 边 放 大 70，
工 装 外 形 为 300*300。 而 此 时 PCB板 与
工装的间距较大，可以轻松放置压块
及刻字。
GZ2102EA
RS
采用
定工装外形大小示意图
压块的设计：压块我们选用 10*20 中心孔压块，压入 PCB 板中的距离为 2.7MM，两个压块的间距为 100MM，如果 PCB 板小于 100MM，那么单边尽量使用两个，距离可以稍微大一点，但要居中对称放 置。如果有零件和 PCB 板缺口干扰我们才可以挪动压块位置。锁压块的孔使用Ф2.5 攻 M3 的牙，由 下至上锁 M3*27 平头螺丝安装压块，注意加平垫和弹垫。
看完了《单板工艺档案》我们就将 GERBER 文件输入 JDP 或 CAD 中，要注意是英制还是公制， 我们设计时一定要是公制。输入 JDP 后将每一层单独集合一次，每一层修改一个颜色，方便观看。
将整个 PCB 板沉到合成石里面，这时的沉坑不做特殊要求时为 1.5MM，大小按照大小板分为单边 放大 0.3 和 0.5MM。四角都以Ф5 的圆来清加工 R 角。
将所有需要上锡元件都开好通孔后再开始调整通孔大小（参照第 7 条的开口设计规则），尤其是 7-6
条小金属孔的避让以及对于螺丝孔焊盘的避让，因为 XX 的螺丝孔焊盘经常特别大，调整完通孔形状 后对其圆角处理，因为液态锡的张力特别大，如果是直角那么很影响锡在直角处的流入和流出，圆角 时一般选用 R2 处理即可，如果是大面积通孔可以使用 R5 处理，但是对于很小开口没办法做到 R2 时 那么只能用 R1 圆角，但排刀时一定要用小刀清角。对于印胶板我们只要保护螺丝孔以及其铜皮即可， 如果开孔比较大那必须考虑中间留加强筋。防止高温时产生变形。
PCBA波峰焊接DIP治具设计技术规范
技术要求主题PCBA 波峰焊接（DIP ）治具设计技术规范 适用范围DIP 托盘、治具设计 有效期 长期分发部门 一、目的：根据我们公司的治具制作特点以及和不同供应商合作沉淀下来的技术，而编写本技术规范。
便于供应商在以后的图纸设计与制作能够规范化。
二、具体设计要求：DIP 托盘的设计要求：1、 DIP 托盘的外形：托盘尺寸按250*250、250*300、300*300、300*350等，超出此几类尺寸的，按PCB 外形加60设计制作，我们公司的波峰焊因设备限制治具宽度最宽不能超过300MM ，所以治具如果超过300MM 的宽度就需要和我们协商后在制作；材料厚度一般选用6mm ，最厚不超过10mm(包括补丁厚度)，材料可为FR4。
2、 DIP 托盘的轨道边及流向：流向要求为四流向，也就是四边轨道边；托盘的轨道边由客户根据波峰炉指定大小，通常加工成厚度2.0mm 、宽度6mm ，，如图所示：3、 DIP 托盘的形腔：形腔大小为PCB 外形尺寸单边加0.2mm ，沉板的深度为PCB 板厚减0.2mm 如图所示：4、 DIP 托盘的挡锡条：四周加黑色FR4作挡锡条，挡锡条截面尺寸为10x10mm ，在导轨承托边预留轨道边宽度的空间。
并在治具最长两档边上刻上治具编码等信息5、 DIP 托盘的压扣及压条：PCB 四周做压扣，数量可根据PCB 板的实际长宽做一定的调整。
压块要有一定的压紧力，压入单板的面积尽量大，安装螺钉不容易松动。
另2.0P C B 厚度-0.2m m外,如果PCB大小超过一定程度，还需要加压条来压紧PCB，以防止PCB中间部位拱起，导置漏锡，压条的数量根据PCB宽度来决定，压条一般需做成防呆或刻上标记，加以区分，有多根压条的尽量做到一致，可互换，使用更方便快捷。
如图所示：6、DIP托盘的上锡开口：托盘开孔处参照Gerber文件和实际样板。
原则上托盘开孔边到焊盘的距离>=3mm，托盘开孔边的壁厚>=1mm，托盘底部最薄处>=1mm，如下图所示：托盘避让贴片元器件的开槽面积尽量小，保证托盘的整体较厚实；由于托盘较厚，开孔处较窄的地方背面斜坡加长，倒角刀的角度分为135°及90°两种。
波峰焊过炉夹具制作规范
北华科技（深圳）有限公司DIP波峰焊夹具制作规范文件名称文件修改履历序号修改内容备注A-1 首次发行发放部门SMT生产□品质部□测试工程□PE部□ME部□仓库□计划□DIP □行政□维修□测试生产□使用前请确认是否是最新版本文件受控盖章发行当天为生效日期制定：审核：批准：日期：日期：日期：1.0目的1.1 为规范过炉治具加工，避免因过炉治具加工返工影响生产，特拟定此规范。
2.0适用范围2.1 适用于DIP 波峰焊。
3.0 定义3.1无4.0权责4.1 工程部负责文件编制。
4.2 工程部按照文件制作。
4.3 供应商参照文件实施。
5.0 流程/内容5.1流程无5.2内容5.2.1 SMT过炉/生产夹具相关尺寸规格要求：夹具相关尺寸夹具边宽夹具厚度夹具轨道边厚度SMT夹具示意图20 -35MM 5MM 2.5±0.05MM夹具轨道宽度PCB凸出高度/下宽5 MM、上宽3MM0.1MM // / // / 注：每块板需要4个弹簧旋扣，固定PCBA使用；二、制作要求夹具材质主要选用：波纤、合成石、电木1、夹具示意图描述1、夹具本体四个角需倒圆角，R为3MM，目的是防止夹板，如上图所示。
2、每块板需要4个弹簧旋扣，设置在PCBA的4个斜脚位置，固定PCB使用。
3、夹具左下角的小白色区域为机种名及夹具编号标识位置（具体标识：机种名称、PCB版本、编号，如CZ011 V1.1-001）。
4、左上角为制作日期和进板方向的标识（如：→2011.8.4）。
5、PCB板两边缺口半弧形区域为人工手动取板位置，面积为两个手指头大小即可，目的为方便取板。
注：设置位置需避开PCB器件。
6、上锡开窗需尽可能的加大开口，开口边缘坡度及导锡坡度为45-60度角，便于上锡焊接饱满。
7、需要制作挡锡条防护边，挡锡条需贴紧治具平面，防止锡膏沿着缝隙流入PCBA上。
8、PCB嵌入托盘后，应略高于治具上表面，以确保弹簧旋扣弹力有效，PCB凸出高度0.1MM。
贴片治具设计规范
波峰焊治具设计规范
一、目的：
规范工程师设计工作，标准化印刷贴片治具制造工艺。
二、适用范围：
适用于本公司所有印刷贴片治具设计。
三、资料要求:
首件打样需提供详细资料。
对于印刷贴片治具需提供GERBER 、实板及要求。
对于外厂加工而本厂返修则需提供Gerber及具体数据要求。
四，设计要求：
1．工程师根据工程物料申购单要求打样，流向统一采用一个流向。
印刷托盘不能装压扣。
贴片托盘要装压扣，压扣压PCB板范围2-3MM，压块背部与治具外形边缘间距5~8mm，压块180度转动不得碰撞任何零件，且不能压住金手指。
2. 治具四角要求为R5圆角,导轨边除特别指明外,一般宽为5mm,厚为2mm;如图一所示：
图一
3. 治具PCB板的型腔位宽尺寸为：实际板尺寸+单边0.1mm,四周清角,深度一般为PCB板厚减去0.1mm，目的是使PCB板放入治具型腔内高于治具表面。
4.PCB板的定位销定位：
5. SMT托盘在设计中背面应尽量镂空,以便热量分布均匀。
6、托盘的一致性:
1. 整体托盘的厚度必须一致.
2. 托盘型腔内深度差绝对值≤0.05mm.
3. 型腔内定位销钉的高度略底于托盘平面（或者一致），并与型腔垂直．。
波峰焊治具设计规范流程
俯視圖HPCB板套板外框可旋轉角度治具組合圖J=17m300mmI=318mm俯視圖D=5mmA: 檔錫牆高度=5±0.2mm B: 軌道邊寬度=9±0.2mm C:治具厚度=5±0.2mm4503506.1.6錫槽高度校正波峰焊治具最大特點在於承載邊底部到治具底部距離H及量產波峰焊治具多3mm, 通過此治具可以調試錫槽高度,保證試產及量產波峰焊治具與錫槽至少3mm間隙. (具體使用方法參見波峰焊操作規範)6.1.6.1 治具材質:合成石+ 45鋼+不銹鋼6.1.6.2 治具結構及具體尺寸如下圖所示3H(單位:mm)0.8mm,並且設計淚滴PAD,則PCB放置于波峰焊與波峰焊過錫爐方向相同.如下圖:A<0.8mm 過錫爐方向A<0.8mm過錫爐方向6.2.1.2 多Pin腳Connector Ring與Ring 之間距離小於過錫爐方向A<1mmB<1mm過錫爐方向A<0.6mm圖A 圖B 6.4.2普通單邊壓扣,和普通雙邊壓扣工程尺寸圖.壓條設計標準化6.5.1 壓條製作時機: 由波峰焊試產組統計試產過程中易浮高偏位元零件位置及浮高不良率﹐並最終確定開設壓條.6.4.2 壓條壓扣設計原則: (1) 壓條設計功能滿足要求.(2) 壓條材質須滿足防靜電要求,及耐高溫性.(2)壓浮高零件在2個以上﹐則採用整體式壓條設計須製作壓條PCBA板上零件結構如下:壓條結構設計根據零件結構設計成長條式﹐其結構如下圖所示定位孔壓條與零件壓浮配合為過盈配合﹐其過盈量為0.2mm.6.5.3.2 特殊壓條結構設計----彈簧壓浮設計.適用條件:零件極易浮高﹐且與PCB板無卡鉤設計的零件類型例如長條彈簧壓條結構就是典型的彈簧壓浮設計﹕螺絲彈簧耐溫塑膠例如排阻結構易偏位元﹐其本體結構如下限位壓條設計如下﹕6.5.3.4 治具壓條的材質：電木/FR4治具螺絲標準化.6.6.1固定擋錫條、承載邊採用M3×16的六角螺釘定牛角的螺絲採用M3×10,且須開槽保證螺絲與治具本體的下表面齊平PCB承載深度托臺階寬度至少為1mmfixture DIPSMD SMD SMDPCB>=1mm\6.7.3 DIP零件開孔標準化. (L為SMD零件距PTH孔PAD距離,h為PCB須開設導錫槽難以開設導錫槽PCBfixture導錫槽6.7.5 波峰焊治具開孔大小原則:(1)在空間允許下,DIP零件至波峰焊治具開孔邊緣保持5mm,FixtureKLH6.7.8治具壓條之壓扣須加導10*5*300mm10*5mm*30°30°壓合時壓合後6.7.9治具開設須保護塑膠Pin條件:>=3mm<3mm6.7.11治具結構設計中儘量避免出現以下情況(1)沿波峰焊過爐方向﹐出現要求:保護塊至少在兩個方向有加強肋(2) 治具加強肋寬度小於3mm,易產生變形而影響治具強度及壽命要求:加強肋寬度至少大於3mm.6.7.12對於QFN 零件及BGA等熱敏感出現過波峰焊二次熔錫等不良現象.BGA QFN修訂許可權本規範由製造工程單位ME工程師撰寫，經製造單位最高主管同意後實施，修改時亦同保管單位﹕ME。
波峰焊治具治具制作规格书WIA
东莞市立迪电子科技有限公司制 作：杜永锋 审 核： 日 期：序言随着工业的发展为了能够更有效的提高生产效率，减轻员工劳动强度和作业难度，提高产品的品质，就需要一种“治具”来辅助作业了。
治具又分工装治具、检测治具两种，前者用于机械加工、焊接加工、装配等工艺便于加工、满足精度的需要而设计的一种工装夹具；后者为检测使用，因为有些机械尺寸不便于测量，其形状复杂，只好设计专门的检测块或者检测用的针对某一种产品而设计检具，比方塞规、环规等一些规则的检具，但有些是不规则的就必须专门设计一种检具来测量它的尺寸。
治具在控制方面已由前期机械控制进入机械和电气控制相结合的时代，治具也被越来越多的被设计成能够自动化控制，其科技含量也越来越高，对设计人员要求不但有机械方面的知识，同时也要有电控方面的知识。
治具在制作材料方面前期的木质、塑胶板材被合金、新型复合材料所取代，治具的机构日益简单灵活，便于操作。
治具在设计方面已由前期的二维图纸发展成三维立体图像，在治具制作前期就可以模拟治具的使用，为人体工程学分析做了基础，以此不断改进治具。
治具的标准化 治具零部件的标准化日益成熟，加快了治具产业的发展。
工业设备标准化为治具标准化提供了有利的保证。
治具的类型已经多样化 ICT 治具、SMT 治具，功能治具、工装治具、工装夹具、贴合机、运送压合机、LCD 显示幕贴膜机，压胶机，进水口切料机，测变型治具、按键贴膜治具、按键检测机具，探针检测治具，量测治具、吸盘印刷治具、气动压合点胶治具，自动排片机等等。
为了促进公司治具制作的标准化，特于2011年针对公司目前生产治具分大类制作治具制作规格书，通过治具制作规格书明确治具用途、原材料选择、制作流程、制作工艺、检验标准等。
通过文件化的规范使公司治具的制作经验得以传承，好的方法得以推广。
由于本人经验有限文件制作过程中难免有错误请大家不吝赐教，万分感激。
波 峰 焊 治 具 制 作 规 格 书文件编号：WI-A-021版 本：A/0谢谢!2011-4-14 目录：1.定义 (1)2.范围 (1)3.内容 (1)4.权责 (2)5.制作规范 (2) (3) (4) (5) (6) (7) (7)标示位置统一放在治具左下角，内容至少包含治具名称、制作日期等，自提：宋体，字高8mm.压盖设计时需考虑使用时防呆，通常就是通过两端卡位尺寸或者形状不一致来区分。
波峰焊夹具制作要求
波峰焊夹具制作要求
以下是 7 条波峰焊夹具制作要求：
1. 一定要精确无比！就像给心爱的物品量身定制衣服一样，尺寸得丝毫不差呀！比如制作手机电路板的夹具，要是尺寸不对，那可就麻烦大啦！
2. 材料得选好的呀！这可不能马虎，不然怎么经得住波峰焊的折腾呢？就好比盖房子得用坚固的砖头，不能用劣质的材料啊！
3. 设计得合理巧妙呀！不能中看不中用啊，得真的能起到作用才行！好比一辆好车，不仅外观好看，开起来也得顺手呀！
4. 安装得稳稳当当的！不能松松垮垮，这不就跟建房子基础不牢一样危险嘛！像搭积木一样，得稳固扎实呀！
5. 维护要及时跟上啊！可不能等出了问题才想起来，就像汽车得按时保养一样重要呢！
6. 制作过程要细心再细心呀！这可不是闹着玩的，一个小疏忽可能就会前功尽弃呀，能不认真对待吗？
7. 要多参考别人的经验啊！别自己闷头干，难道别人走过的路就不值得借鉴吗？这就像学习一样，站在巨人的肩膀上才能看得更远呀！
我的观点结论就是：波峰焊夹具制作真的非常重要，每个环节都要用心做好，这样才能确保生产的顺利进行啊！。
波峰焊PCB焊盘工艺设计规范指引
金 宝 通 企 业 编号：WI.412.0生 产 工 程 日期： 26-Dec-2005页码：第 1 页共 9 页题目：波峰焊PCB焊盘工艺设计规范指引制定人：董雄彬批准人：李腊喜一、目的： 为提高波峰焊的产品品质，减少因PCB设计工艺不当造成的焊锡不良，优化波峰焊生产工艺的制程改善，特制定该指引文件。
二、范围：此指引适用于金宝通企业所有过波峰焊接的PCB焊盘设计及过炉制程改善。
三、设计工艺要求：序号波峰焊PCB焊盘设计工艺规范未做特别要求时，手插零件插引脚的通孔规格如下：说明1孔径太小作业性不好，孔径太大焊 点容易产生锡洞针对引脚间距≤2.0mm的手插PIN、电容等,插引脚的通孔的规格为：0.8～0.9mm2改善零件过波峰焊的短路不良未做特别要求时，自插元件的通孔规格如下：3未做特别要求时，通孔安装元件焊盘的规格如下：4A/I自插机精度要求金 宝 通 企 业 编号：WI.412.0生 产 工 程 日期： 26-Dec-2005 题目：波峰焊PCB焊盘工艺设计规范指引针对加装铆钉的焊盘，焊盘的规格为：焊盘直径=2×孔径+1mm页码：第 1 页共 9 页5增加铆钉的吃锡强度针对引脚间距≤2.0mm的手插PIN、电容等，焊盘的规格为：①多层板焊盘直径=孔径 +0.2～0.4mm；②单层板焊盘直径=2×孔径6改善零件过波峰焊的短路不良每一块PCB上都必须用实心箭头标出过锡炉的方向7多个引脚在同一直线上的器件，象连接器、DIP 封装器件、T220 封装器件，布局时应 使其轴线和波峰焊方向平行8防止过波峰焊时引脚间短路波峰焊方向 较轻的器件如二级管和1/4W 电阻等，布局时应使其轴线和波峰焊方向垂直9防止过波峰焊时因一端先焊接凝固 而使器件产生浮高现象贴片元件过波峰焊时，对板上有插元件（如散热片、变压器等）的周围和本体下方其板上不可开散热孔锡珠防止PCB过波峰焊时，波峰1（扰流10波）上的锡沾到上板零件或零件 脚，在后工程中装配时产生机内异锡珠物11 贴片元件过波峰焊时，底面（焊接面）零件本体必须高度5mm≤5.0mm防止过波焊时零件被喷口碰到金 宝 通 企 业 编号：WI.412.0生 产 工 程 日期： 26-Dec-2005页码：第 1 页共 9 页题目：波峰焊PCB焊盘工艺设计规范指引大型元器件（如：变压器、直径15.0MM以上的电解电容、大电流的插座、IC、三极管等）加大铜箔及上锡面积，如下图；阴影部分面积最小要与焊盘面积相等。
波峰焊治具设计规范
工程管理華東地區波峰焊治具設計規範PAGE4 OF 21 REV B6. 作業流程與內容6.1波峰焊治具分類6.1.1試產波峰焊治具分類為: (1)一般試產波峰焊治具 (2)特殊試產波峰焊治具 6.1.2 一般試產波峰焊治具材質:FR4或電木.治具尺寸:如下圖所示(1).治具結構﹕底框架+托邊框架. (2).治具四周需要加軌道邊.(3).S0階段(sample run)治具不需要製作壓條,S0後之試產時需要都I/O 零件 製作壓條.A:承載邊厚度=2.6±0.1mm B:檔錫牆高度=4±0.2mm C:治具厚度=4±0.2mmD:PCB 承載邊深度=PCB 厚度*3/4 側視圖俯視圖FGHHGAB C D E工程管理華東地區波峰焊治具設計規範PAGE 5 OF 21REV B E:軌道邊寬度=9±0.2mmF:PCB板與板之間距離=15±0.2mmG:PCB與治具檔錫牆之間距離=15±0.2mmH:治具檔牆寬度+治具承載邊寬度=7+10=17±0.2mm6.1.3 特殊試產波峰焊(可旋轉角度)主要應用於驗證特殊,異形零件,Pin腳Pitch較小零件,或新性零件沒有把握控制wave solder 良率時, 在試產階段確認產品過爐最佳角度. 確認量產治具的開設.(1).治具結構﹕底框架+托邊框架.(2).治具四周需要加軌道邊.(3).S0階段(sample run 治具不需要製作壓扣,S0後之試產時需要都I/O 零件製作壓扣.(4).外框材質:合成石;套板材質: FR4或電木.可旋轉角度治具組合圖外框套板PCB板刻度工程管理 華東地區波峰焊治具設計規範PAGE6 OF 21 REV BA:承載邊厚度=2.6±0.1mm B.檔錫牆高度=5±0.2mm C:檔錫牆高度=5±0.2mm D:治具厚度=5±0.2mm E:套板支撐臺階=5±0.2mm F:軌道邊寬度-9±0.2mm G: 檔錫牆寬度=7±0.2mmH:套板支撐臺階厚度=2.5±0.2mmI:治具長寬尺寸=318mm. J:尺寸=17mm.300mm I=318mm 300mm 318mmJ=17m俯視圖266mm 側視圖D=5mmG=2.5mmC=5mm E=9mmF=7mmB=8mmA=3mm工程管理華東地區波峰焊治具設計規範PAGE 7 OF 21REV B 6.1.4量產波峰焊治具結構與尺寸定義:6.1.4.1量產波峰焊治具材質:6.1.4.1.1底板、搭載邊條選用合成石.6.1.4.1.2 方向邊框可選用合成石/FR4.6.1.4.2量產波峰焊治具尺寸:如下圖所示治具結構:底框架+托邊框架A: 檔錫牆高度=5±0.2mmB: 軌道邊寬度=9±0.2mmC:治具厚度=5±0.2mmD: PCB與治具檔錫牆之間距離=20±0.2mmE:治具牛角擋錫牆固定於治具的寬度E1為7±0.2mm,E2為12±0.2mmF:擋錫牆到牛角之間距離30±0.2mmG:牛角導圓角半徑R=10±0.2mmH:PCB板與PCB板放置間距15±0.2mmI:PCB板到擋錫牆之間的距離15±0.2mmJ:治具檔牆寬度+治具承載邊寬度=7+9=16±0.2mmK:牛角墊塊長度20±0.2mmL:牛角墊塊寬度20±0.2mmM:牛角墊塊厚度5±0.2mmN:PCB放板導角直徑3±0.2mmO:治具邊框寬度:10±0.2mmP:軌道承載邊厚度3±0.2mmQ:牛角內長15±0.2mmR:牛角內寬15±0.2mm注:圖中橢圓形為5*2.5 mm導圓角,如右圖所示.工程管理華東地區波峰焊治具設計規範PAGE8 OF 21 REV B6.1.5錫波平整度波峰焊治具主要應用于測量錫波峰平整度﹐以檢驗錫槽是否有異常. 6.1.5.1治具材質: 合成石+玻璃6.1.5.2 治具具體尺寸與普通試產波峰焊治具尺寸定義相同. 6.1.5.3 治具結構:底框架+托邊框架+耐溫刻度玻璃.(單位:mm)6.1.6錫槽高度校正波峰焊治具最大特點在於承載邊底部到治具底部距離H 為13mm, 比試產及量產波峰焊治具多3mm, 通過此治具可以調試錫槽高度,保證試產及量產波峰焊治具與錫槽至少3mm 間隙. (具體使用方法參見波峰焊操作規範) 6.1.6.1 治具材質:合成石+ 45鋼+不銹鋼 6.1.6.2 治具結構及具體尺寸如下圖所示.(單位:mm) 6.2 波峰焊治具排版所有波峰焊治具排版遵循應遵循以下原則： 6.2.1 PCB 放置于波峰焊治具方向判定依據: 6.2.1.1 淚滴PAD 及盜錫塊考慮:當PCB 中有Ring 與Ring 之間距離小於0.8mm,並且設計淚滴PAD,則PCB 放置于波峰焊治具時﹐須保證淚滴PAD 與波峰焊過錫爐方向相同.如下圖:450 350 H3工程管理華東地區波峰焊治具設計規範PAGE9 OF 21 REV B過錫爐方向 A<0.8mma. Connector ,CBL(排線)過錫爐方向 b. two row pin connector:A<0.8mm過錫爐方向 A<0.8mm c. RJ45,RJ11過錫爐方向d. Connector工程管理華東地區波峰焊治具設計規範PAGE 10 OF 21 REVB當PCB 中有Ring 與 Ring 之間距離小於0.6mm,並且設計盜錫塊,則PCB 放置于波峰焊治具時﹐須保證盜錫塊最後與錫波接觸.如下圖:6.2.1.2 多Pin 腳Connector Ring 與Ring 之間距離小於1mm,則過錫爐方向須特別定義.如下圖:6.2.1.3 當PCB Layout 中都無以上過波峰焊方向限制,則考慮將Connector 零件放置於治具前端﹐以便於插件.過錫爐方向A<1mmB<1mm 過錫爐方向A<0.6mmConnector 前置與波峰焊方向一致工程管理華東地區波峰焊治具設計規範PAGE 12 OF 21REV B 6.3.3 治具的環保標示要求：為滿足不同客戶稽核要求,治具上所標識的“GP RoHS LF”均表示為環保產品治具.環保標識適用於無鉛機種,有鉛機種只需刻上廠內編碼.6.3.4 治具編碼申請管理：治具製作前需向鋼板治具系統管理員申請編號,製作後由管理員錄入系統,並且治具管理員根據廠內編碼追蹤治具製作進度.6.4 治具壓扣設計標準.6.4.1壓扣分類:普通單邊壓扣（圖A），普通雙邊壓扣（圖B）,材質均為賽鋼.圖A 圖B6.4.2普通單邊壓扣,和普通雙邊壓扣工程尺寸圖.普通單邊壓扣工程圖普通雙邊壓扣工程圖工程管理華東地區波峰焊治具設計規範PAGE 13 OF 21REV B 6.4.3 波峰焊壓扣佈局原則:(1)壓扣一般分佈在PCB板四個角,並保證壓扣壓住PCB板邊至少3±0.5mm.(2)所有壓扣放置位置須保證其周圍3mm內無SMD零件.(3)在空間允許情況下, PCB板與PCB板連接處,採用普通雙邊壓扣設計以節省工時.6.5 壓條設計標準化6.5.1 壓條製作時機: 由波峰焊試產組統計試產過程中易浮高偏位元零件位置及浮高不良率﹐並最終確定開設壓條.6.4.2 壓條壓扣設計原則: (1) 壓條設計功能滿足要求.(2) 壓條材質須滿足防靜電要求,及耐高溫性.(3) 壓條放置方向須有防呆及定位設計.(4) 壓條放置動作最簡化性.6.5.3 現有壓條結構設計類型:6.5.3.1普通壓浮壓條結構設計(1)壓浮零件在2個以內﹐採用類壓扣設計.須壓浮高PCBA如下圖工程管理華東地區波峰焊治具設計規範PAGE 14 OF 21 REVB壓條採用類壓扣設計如下圖所示:(2) 壓浮高零件在2個以上﹐則採用整體式壓條設計. 須製作壓條PCBA 板上零件結構如下:壓條結構設計根據零件結構設計成長條式﹐其結構如下圖所示:壓條與零件壓浮配合為過盈配合﹐其過盈量為0.2mm. 6.5.3.2 特殊壓條結構設計----彈簧壓浮設計.適用條件:零件極易浮高﹐且與PCB 板無卡鉤設計的零件類型. 例如長條彈簧壓條結構就是典型的彈簧壓浮設計﹕1.其結構與普通單邊壓扣類似2.尺寸須保證與零件0.2mm 過盈量易浮高零件定位孔螺絲耐溫塑膠 彈簧工程管理華東地區波峰焊治具設計規範PAGE 15 OF 21REV B6.5.3.3 限位元壓條結構設計適用條件:零件易偏位元﹐且周圍50mm無須壓浮高零件.例如排阻結構易偏位元﹐其本體結構如下:限位壓條設計如下﹕6.5.3.4 治具壓條的材質：電木/FR46.6 治具螺絲標準化.6.6.1固定擋錫條、承載邊採用M3×16的六角螺釘,並且上下鎖緊, 螺帽在上平面固定螺絲;固定牛角的螺絲採用M3×10,且須開槽保證螺絲與治具本體的下表面齊平.6.6.2 M3螺絲的佈置方式參照PCB排版圖.6.6.3壓扣所採用的螺絲按照其工程圖選擇.6.6.4所有的波峰焊治具螺絲均需點螺絲膠,(為便於維修,一般都採用可拆卸試螺勢較)如未點螺絲膠而造成治具易鬆動﹐供應商應無償修復.6.7波峰焊治具局部結構設計要點.6.7.1(1)治具厚度為5mm,PCB承載深度為板厚的3/4.(2)支撐板托臺階寬度至少是1mm以上.針對緊貼板邊DIP件此距離可以考慮再縮小.PCB承載深度=¾*PCB板厚托臺階寬度至少為1mm工程管理華東地區波峰焊治具設計規範PAGE 16 OF 21 REVB6.7.2.(1)治具開設保護SMT 零件槽的擋牆至少為1.0mm.(2)Bottom SMT 螺絲孔已上錫﹐須開1mm 保護槽. (3)保護槽底部厚度至少1mm ﹐以增加治具強度及壽命.6.7.3 DIP 零件開孔標準化. (L 為SMD 零件距PTH 孔PAD 距離,h 為SMD 零件高度) 6.7.3.1.當L ≥3.0mm 、h ＜0.6mm 時，採用如下圖開孔方式.6.7.3.2當L<3.0mm 時，不利於上錫，則更改設計，可採用45 ∘過爐或增加導錫塊1.0４５度４５度１.０１.０~位置范圍極限１.０~1.01.0~5.0１.０~1.0fixtureDIPSMDSMDSMDPCB>=1mm>=1mm\工程管理華東地區波峰焊治具設計規範PAGE 18 OF 21 REVB6.7.4開設導錫槽時機.(1)當DIP 零件與SMD 零件距離小於3mm. (2)當DIP 周圍SMD 零件高度小於1.5mm. 其導錫槽開設如下:6.7.5 波峰焊治具開孔大小原則:(1)在空間允許下,DIP 零件至波峰焊治具開孔邊緣保持5mm,脫錫空間.fixture導錫槽 PCB 須開設導錫槽難以開設導錫槽PCBFixture工程管理華東地區波峰焊治具設計規範PAGE 19 OF 21 REVB(2)如果空間有限制,則治具開孔大小最大限度滿足DIP 零件與開孔邊緣5mm 的要求.6.7.6 Bottom 面SMT 零件開槽圖解及要求.6.7.8治具壓條之壓扣須加導10*5*300mm 角便操作員作業.6.7.9治具開設須保護塑膠Pin 條件:(1) PTH 孔與塑膠Pin 距離大於等於3mm ﹐則塑膠Pin 須開槽保護住. (2) PTH 孔與塑膠Pin 距離小於3mm, 則塑膠Pin 無須開槽保護.KLH<3mm>=3mm10*5mm*30°壓合時 壓合後30°位置K L H 范圍(mm)1~1.51~1.50.3~0.5優選(mm)1.51.50.5工程管理華東地區波峰焊治具設計規範PAGE 20 OF 21 REVB6.7.10產品有Flux 污染風險﹐如Bottom 面天線介面,按鍵彈片等Flux 敏感元件,Bottom 須開設防Flux 槽.即在所有插件零件治具開孔的位置周圍開出一道槽, 將治具內外隔開,其設計尺寸為: A(槽的寬度)*B(槽的深度)=2mm*2mm.6.7.11治具結構設計中儘量避免出現以下情況:(1) 沿波峰焊過爐方向﹐出現10mm 以上只有單邊加強肋保護塊.要求:保護塊至少在兩個方向有加強肋.(2) 治具加強肋寬度小於3mm,易產生變形而影響治具強度及壽命. 要求:加強肋寬度至少大於3mm.6.7.12對於 QFN 零件及BGA 等熱敏感SMD 零件,波峰焊治具須保護住其Bottom 面,以防止 出現過波峰焊二次熔錫等不良現象.此保護塊只有單邊受力, 且其長度大於10mm,易造成治具變形而造成溢錫.槽寬2mm 槽深2mmBGAQFN系統名稱SYSTEM:主題SUBJECT: 文件編號DOCUMENT NO.: 工程管理 華東地區波峰焊治具設計規範PAGE 21 OF 21 REV B※ ※ ※ ※ 6.5.13治具須有取板設計以便操作員取板順利,取板設計一般為板邊長方形槽深2.5mm 設計.7. 修訂許可權本規範由製造工程單位ME 工程師撰寫，經製造單位最高主管同意後實施，修改時亦同.保管單位﹕ME 保存期限: 三個月取板設計。
波峰焊治具设计规范
工程管理華東地區波峰焊治具設計規範PAGE4 OF 21 REV B6. 作業流程與內容6.1波峰焊治具分類6.1.1試產波峰焊治具分類為: (1)一般試產波峰焊治具 (2)特殊試產波峰焊治具 6.1.2 一般試產波峰焊治具材質:FR4或電木.治具尺寸:如下圖所示(1).治具結構﹕底框架+托邊框架. (2).治具四周需要加軌道邊.(3).S0階段(sample run)治具不需要製作壓條,S0後之試產時需要都I/O 零件 製作壓條.A:承載邊厚度=2.6±0.1mm B:檔錫牆高度=4±0.2mm C:治具厚度=4±0.2mmD:PCB 承載邊深度=PCB 厚度*3/4 側視圖俯視圖FGHHGAB C D E工程管理華東地區波峰焊治具設計規範PAGE 5 OF 21REV B E:軌道邊寬度=9±0.2mmF:PCB板與板之間距離=15±0.2mmG:PCB與治具檔錫牆之間距離=15±0.2mmH:治具檔牆寬度+治具承載邊寬度=7+10=17±0.2mm6.1.3 特殊試產波峰焊(可旋轉角度)主要應用於驗證特殊,異形零件,Pin腳Pitch較小零件,或新性零件沒有把握控制wave solder 良率時, 在試產階段確認產品過爐最佳角度. 確認量產治具的開設.(1).治具結構﹕底框架+托邊框架.(2).治具四周需要加軌道邊.(3).S0階段(sample run 治具不需要製作壓扣,S0後之試產時需要都I/O 零件製作壓扣.(4).外框材質:合成石;套板材質: FR4或電木.可旋轉角度治具組合圖外框套板PCB板刻度工程管理 華東地區波峰焊治具設計規範PAGE6 OF 21 REV BA:承載邊厚度=2.6±0.1mm B.檔錫牆高度=5±0.2mm C:檔錫牆高度=5±0.2mm D:治具厚度=5±0.2mm E:套板支撐臺階=5±0.2mm F:軌道邊寬度-9±0.2mm G: 檔錫牆寬度=7±0.2mmH:套板支撐臺階厚度=2.5±0.2mmI:治具長寬尺寸=318mm. J:尺寸=17mm.300mm I=318mm 300mm 318mmJ=17m俯視圖266mm 側視圖D=5mmG=2.5mmC=5mm E=9mmF=7mmB=8mmA=3mm工程管理華東地區波峰焊治具設計規範PAGE 7 OF 21REV B 6.1.4量產波峰焊治具結構與尺寸定義:6.1.4.1量產波峰焊治具材質:6.1.4.1.1底板、搭載邊條選用合成石.6.1.4.1.2 方向邊框可選用合成石/FR4.6.1.4.2量產波峰焊治具尺寸:如下圖所示治具結構:底框架+托邊框架A: 檔錫牆高度=5±0.2mmB: 軌道邊寬度=9±0.2mmC:治具厚度=5±0.2mmD: PCB與治具檔錫牆之間距離=20±0.2mmE:治具牛角擋錫牆固定於治具的寬度E1為7±0.2mm,E2為12±0.2mmF:擋錫牆到牛角之間距離30±0.2mmG:牛角導圓角半徑R=10±0.2mmH:PCB板與PCB板放置間距15±0.2mmI:PCB板到擋錫牆之間的距離15±0.2mmJ:治具檔牆寬度+治具承載邊寬度=7+9=16±0.2mmK:牛角墊塊長度20±0.2mmL:牛角墊塊寬度20±0.2mmM:牛角墊塊厚度5±0.2mmN:PCB放板導角直徑3±0.2mmO:治具邊框寬度:10±0.2mmP:軌道承載邊厚度3±0.2mmQ:牛角內長15±0.2mmR:牛角內寬15±0.2mm注:圖中橢圓形為5*2.5 mm導圓角,如右圖所示.工程管理華東地區波峰焊治具設計規範PAGE8 OF 21 REV B6.1.5錫波平整度波峰焊治具主要應用于測量錫波峰平整度﹐以檢驗錫槽是否有異常. 6.1.5.1治具材質: 合成石+玻璃6.1.5.2 治具具體尺寸與普通試產波峰焊治具尺寸定義相同. 6.1.5.3 治具結構:底框架+托邊框架+耐溫刻度玻璃.(單位:mm)6.1.6錫槽高度校正波峰焊治具最大特點在於承載邊底部到治具底部距離H 為13mm, 比試產及量產波峰焊治具多3mm, 通過此治具可以調試錫槽高度,保證試產及量產波峰焊治具與錫槽至少3mm 間隙. (具體使用方法參見波峰焊操作規範) 6.1.6.1 治具材質:合成石+ 45鋼+不銹鋼 6.1.6.2 治具結構及具體尺寸如下圖所示.(單位:mm) 6.2 波峰焊治具排版所有波峰焊治具排版遵循應遵循以下原則： 6.2.1 PCB 放置于波峰焊治具方向判定依據: 6.2.1.1 淚滴PAD 及盜錫塊考慮:當PCB 中有Ring 與Ring 之間距離小於0.8mm,並且設計淚滴PAD,則PCB 放置于波峰焊治具時﹐須保證淚滴PAD 與波峰焊過錫爐方向相同.如下圖:450 350 H3工程管理華東地區波峰焊治具設計規範PAGE9 OF 21 REV B過錫爐方向 A<0.8mma. Connector ,CBL(排線)過錫爐方向 b. two row pin connector:A<0.8mm過錫爐方向 A<0.8mm c. RJ45,RJ11過錫爐方向d. Connector工程管理華東地區波峰焊治具設計規範PAGE 10 OF 21 REVB當PCB 中有Ring 與 Ring 之間距離小於0.6mm,並且設計盜錫塊,則PCB 放置于波峰焊治具時﹐須保證盜錫塊最後與錫波接觸.如下圖:6.2.1.2 多Pin 腳Connector Ring 與Ring 之間距離小於1mm,則過錫爐方向須特別定義.如下圖:6.2.1.3 當PCB Layout 中都無以上過波峰焊方向限制,則考慮將Connector 零件放置於治具前端﹐以便於插件.過錫爐方向A<1mmB<1mm 過錫爐方向A<0.6mmConnector 前置與波峰焊方向一致工程管理華東地區波峰焊治具設計規範PAGE 12 OF 21REV B 6.3.3 治具的環保標示要求：為滿足不同客戶稽核要求,治具上所標識的“GP RoHS LF”均表示為環保產品治具.環保標識適用於無鉛機種,有鉛機種只需刻上廠內編碼.6.3.4 治具編碼申請管理：治具製作前需向鋼板治具系統管理員申請編號,製作後由管理員錄入系統,並且治具管理員根據廠內編碼追蹤治具製作進度.6.4 治具壓扣設計標準.6.4.1壓扣分類:普通單邊壓扣（圖A），普通雙邊壓扣（圖B）,材質均為賽鋼.圖A 圖B6.4.2普通單邊壓扣,和普通雙邊壓扣工程尺寸圖.普通單邊壓扣工程圖普通雙邊壓扣工程圖工程管理華東地區波峰焊治具設計規範PAGE 13 OF 21REV B 6.4.3 波峰焊壓扣佈局原則:(1)壓扣一般分佈在PCB板四個角,並保證壓扣壓住PCB板邊至少3±0.5mm.(2)所有壓扣放置位置須保證其周圍3mm內無SMD零件.(3)在空間允許情況下, PCB板與PCB板連接處,採用普通雙邊壓扣設計以節省工時.6.5 壓條設計標準化6.5.1 壓條製作時機: 由波峰焊試產組統計試產過程中易浮高偏位元零件位置及浮高不良率﹐並最終確定開設壓條.6.4.2 壓條壓扣設計原則: (1) 壓條設計功能滿足要求.(2) 壓條材質須滿足防靜電要求,及耐高溫性.(3) 壓條放置方向須有防呆及定位設計.(4) 壓條放置動作最簡化性.6.5.3 現有壓條結構設計類型:6.5.3.1普通壓浮壓條結構設計(1)壓浮零件在2個以內﹐採用類壓扣設計.須壓浮高PCBA如下圖工程管理華東地區波峰焊治具設計規範PAGE 14 OF 21 REVB壓條採用類壓扣設計如下圖所示:(2) 壓浮高零件在2個以上﹐則採用整體式壓條設計. 須製作壓條PCBA 板上零件結構如下:壓條結構設計根據零件結構設計成長條式﹐其結構如下圖所示:壓條與零件壓浮配合為過盈配合﹐其過盈量為0.2mm. 6.5.3.2 特殊壓條結構設計----彈簧壓浮設計.適用條件:零件極易浮高﹐且與PCB 板無卡鉤設計的零件類型. 例如長條彈簧壓條結構就是典型的彈簧壓浮設計﹕1.其結構與普通單邊壓扣類似2.尺寸須保證與零件0.2mm 過盈量易浮高零件定位孔螺絲耐溫塑膠 彈簧工程管理華東地區波峰焊治具設計規範PAGE 15 OF 21REV B6.5.3.3 限位元壓條結構設計適用條件:零件易偏位元﹐且周圍50mm無須壓浮高零件.例如排阻結構易偏位元﹐其本體結構如下:限位壓條設計如下﹕6.5.3.4 治具壓條的材質：電木/FR46.6 治具螺絲標準化.6.6.1固定擋錫條、承載邊採用M3×16的六角螺釘,並且上下鎖緊, 螺帽在上平面固定螺絲;固定牛角的螺絲採用M3×10,且須開槽保證螺絲與治具本體的下表面齊平.6.6.2 M3螺絲的佈置方式參照PCB排版圖.6.6.3壓扣所採用的螺絲按照其工程圖選擇.6.6.4所有的波峰焊治具螺絲均需點螺絲膠,(為便於維修,一般都採用可拆卸試螺勢較)如未點螺絲膠而造成治具易鬆動﹐供應商應無償修復.6.7波峰焊治具局部結構設計要點.6.7.1(1)治具厚度為5mm,PCB承載深度為板厚的3/4.(2)支撐板托臺階寬度至少是1mm以上.針對緊貼板邊DIP件此距離可以考慮再縮小.PCB承載深度=¾*PCB板厚托臺階寬度至少為1mm工程管理華東地區波峰焊治具設計規範PAGE 16 OF 21 REVB6.7.2.(1)治具開設保護SMT 零件槽的擋牆至少為1.0mm.(2)Bottom SMT 螺絲孔已上錫﹐須開1mm 保護槽. (3)保護槽底部厚度至少1mm ﹐以增加治具強度及壽命.6.7.3 DIP 零件開孔標準化. (L 為SMD 零件距PTH 孔PAD 距離,h 為SMD 零件高度) 6.7.3.1.當L ≥3.0mm 、h ＜0.6mm 時，採用如下圖開孔方式.6.7.3.2當L<3.0mm 時，不利於上錫，則更改設計，可採用45 ∘過爐或增加導錫塊1.0４５度４５度１.０１.０~位置范圍極限１.０~1.01.0~5.0１.０~1.0fixtureDIPSMDSMDSMDPCB>=1mm>=1mm\工程管理華東地區波峰焊治具設計規範PAGE 18 OF 21 REVB6.7.4開設導錫槽時機.(1)當DIP 零件與SMD 零件距離小於3mm. (2)當DIP 周圍SMD 零件高度小於1.5mm. 其導錫槽開設如下:6.7.5 波峰焊治具開孔大小原則:(1)在空間允許下,DIP 零件至波峰焊治具開孔邊緣保持5mm,脫錫空間.fixture導錫槽 PCB 須開設導錫槽難以開設導錫槽PCBFixture工程管理華東地區波峰焊治具設計規範PAGE 19 OF 21 REVB(2)如果空間有限制,則治具開孔大小最大限度滿足DIP 零件與開孔邊緣5mm 的要求.6.7.6 Bottom 面SMT 零件開槽圖解及要求.6.7.8治具壓條之壓扣須加導10*5*300mm 角便操作員作業.6.7.9治具開設須保護塑膠Pin 條件:(1) PTH 孔與塑膠Pin 距離大於等於3mm ﹐則塑膠Pin 須開槽保護住. (2) PTH 孔與塑膠Pin 距離小於3mm, 則塑膠Pin 無須開槽保護.KLH<3mm>=3mm10*5mm*30°壓合時 壓合後30°位置K L H 范圍(mm)1~1.51~1.50.3~0.5優選(mm)1.51.50.5工程管理華東地區波峰焊治具設計規範PAGE 20 OF 21 REVB6.7.10產品有Flux 污染風險﹐如Bottom 面天線介面,按鍵彈片等Flux 敏感元件,Bottom 須開設防Flux 槽.即在所有插件零件治具開孔的位置周圍開出一道槽, 將治具內外隔開,其設計尺寸為: A(槽的寬度)*B(槽的深度)=2mm*2mm.6.7.11治具結構設計中儘量避免出現以下情況:(1) 沿波峰焊過爐方向﹐出現10mm 以上只有單邊加強肋保護塊.要求:保護塊至少在兩個方向有加強肋.(2) 治具加強肋寬度小於3mm,易產生變形而影響治具強度及壽命. 要求:加強肋寬度至少大於3mm.6.7.12對於 QFN 零件及BGA 等熱敏感SMD 零件,波峰焊治具須保護住其Bottom 面,以防止 出現過波峰焊二次熔錫等不良現象.此保護塊只有單邊受力, 且其長度大於10mm,易造成治具變形而造成溢錫.槽寬2mm 槽深2mmBGAQFN系統名稱SYSTEM:主題SUBJECT: 文件編號DOCUMENT NO.: 工程管理 華東地區波峰焊治具設計規範PAGE 21 OF 21 REV B※ ※ ※ ※ 6.5.13治具須有取板設計以便操作員取板順利,取板設計一般為板邊長方形槽深2.5mm 設計.7. 修訂許可權本規範由製造工程單位ME 工程師撰寫，經製造單位最高主管同意後實施，修改時亦同.保管單位﹕ME 保存期限: 三個月取板設計。
波峰焊治具设计制作
波峰焊治具设计制作一、名词解释1.波峰载具：用于波峰焊接工序，替代人工掩膜完成波峰焊接的载具；2.FR4：FR-4是玻璃纤维环氧树脂覆铜板耐燃材料等级的代号，所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格，它不是一种材料名称，而是一种材料等级。
PCB（印刷电路板）的一种。
3.合成石：一种绿色环保石材,由95%以上的天然石粉，加上少量聚酯及粘合剂，在真空下混合，加压，振动成型而成。
具有低成本，耐磨的优点；4.DIP器件：使用波峰焊设备的焊接器件；5.SMD器件：使用SMT贴片设备焊接的器件；6.贴片防焊托盘：对波峰焊接面的SMD器件进行保护的波峰托盘。
7.托盘开孔：波峰托盘上DIP器件对应位置开孔，保证DIP器件上锡，其他位置保护。
二、波峰托盘设计制作要求1.数量要求对于选择性波峰焊托盘和部分特殊订单，需从流水线线头开始放波峰托盘，托盘数量按照如下公式计算：（流水线长+波峰炉长）/托盘长度+10（中转使用）。
2.材料要求一般托盘采用FR-4或合成石材料。
3.辅材要求PCB板压块PCB板压块分为普通压块（图一）和双向压块（图二）PCB板压块布局原则如下：A、PCB板压块一般分布在PCB四个角，并且保证压住PCB板至少3±0.5mm.B、所有PCB板压块放置位置必须保证其周围3mm内无SMD零件。
C、在空间允许的情况下，PCB板与PCB板连接处，采用双向压块设计，以节省工时，如图三。
D、对于平板数过多的PCB，例如载波模块、GPRS模块，一般在6pin板以上，按照图示方式设计PCB板压块。
2.弹片对于液晶、插座等过炉时易浮高的器件，需做弹片进行压接，防止器件过炉后浮高。
图片见图五：弹片装配位置要结合拼板上被压器件位置来设定。
弹片长度有两种，分别为8mm和5mm。
对于高度高于8mm的被压器件，弹片装配到档锡条上，如图六，若弹片长度不够，装配在托盘底板上，弹片下装上压条垫片以抬高高度。
ERSA选择性波峰焊LAYOUT规范
Seite 17
焊接过程对零件布局的要求 VERSAFLOW 3 / ECOSELECT 2 / ECOCELL 焊点区域的热量影响
由于焊接区域存在氮气保护环境，在氮气罩上方的红色区域可能存在100度左右的高 温，该区域不适合放置热敏感元器件
© by ERSA GmbH • VF_LAYOUT_DT_V401_200dpi.ppt • AT/jfr.01.2011
不足够的空间
Good
© by ERSA GmbH • VF_LAYOUT_DT_V401_200dpi.ppt • AT/jfr.01.2011
Seite 8
焊接过程对零件布局的要求 VERSAFLOW 3 / ECOSELECT 2 / ECOCELL 选择性焊接点与周围零件的安全距离（基于选用最小的喷嘴-外径6mm）
最大零件高度 30 mm
详细数据参考19-22 页
传输工艺边最小 3 mm
© by ERSA GmbH • VF_LAYOUT_DT_V401_200dpi.ppt • AT/jfr.01.2011
Seite 6
焊接过程对零件布局的要求 VERSAFLOW 3 / ECOSELECT 2 / ECOCELL 选择性焊接点周围的零件的排列方向
与焊接区域外缘平行摆放的SMD零 件在选择性焊接时，容易被焊锡将 两个Pad同时熔化，从而导致零件 被冲掉.
☺
© by ERSA GmbH • VF_LAYOUT_DT_V401_200dpi.ppt • AT/jfr.01.2011
与焊接区域外缘垂直摆放的SMD 零件在选择性焊接时，即使接触 到焊锡也只会熔化一个Pad, 从而 避免零件被冲掉.
载具/夹具
© by ERSA GmbH • VF_LAYOUT_DT_V401_200dpi.ppt • AT/jfr.01.2011
