液压传动齿轮泵齿轮的设计与校核

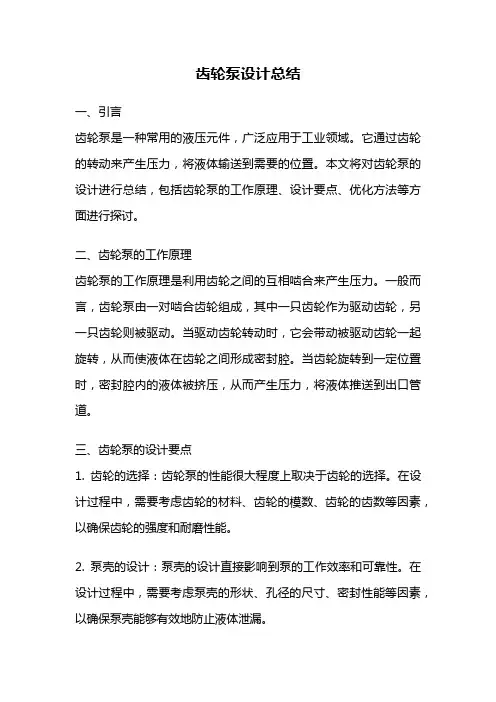

齿轮泵设计总结
齿轮泵设计总结一、引言齿轮泵是一种常用的液压元件，广泛应用于工业领域。
它通过齿轮的转动来产生压力，将液体输送到需要的位置。
本文将对齿轮泵的设计进行总结，包括齿轮泵的工作原理、设计要点、优化方法等方面进行探讨。
二、齿轮泵的工作原理齿轮泵的工作原理是利用齿轮之间的互相啮合来产生压力。
一般而言，齿轮泵由一对啮合齿轮组成，其中一只齿轮作为驱动齿轮，另一只齿轮则被驱动。
当驱动齿轮转动时，它会带动被驱动齿轮一起旋转，从而使液体在齿轮之间形成密封腔。
当齿轮旋转到一定位置时，密封腔内的液体被挤压，从而产生压力，将液体推送到出口管道。
三、齿轮泵的设计要点1. 齿轮的选择：齿轮泵的性能很大程度上取决于齿轮的选择。
在设计过程中，需要考虑齿轮的材料、齿轮的模数、齿轮的齿数等因素，以确保齿轮的强度和耐磨性能。
2. 泵壳的设计：泵壳的设计直接影响到泵的工作效率和可靠性。
在设计过程中，需要考虑泵壳的形状、孔径的尺寸、密封性能等因素，以确保泵壳能够有效地防止液体泄漏。
3. 清洁度控制：齿轮泵在工作过程中，容易受到颗粒杂质的影响，导致泵的性能下降甚至损坏。
因此，在设计过程中，需要考虑如何有效地控制液体的清洁度，以延长泵的使用寿命。
4. 润滑方式：齿轮泵的润滑方式有很多种，包括润滑油浸润滑和润滑油膜润滑等。
在设计过程中，需要根据实际情况选择合适的润滑方式，以确保齿轮的正常运转。
四、齿轮泵的优化方法1. 优化齿轮的设计：通过改变齿轮的形状、齿数等参数，可以优化齿轮的传动效率和噪音性能，提高泵的整体性能。
2. 优化泵壳的设计：通过改变泵壳的形状、孔径的尺寸等参数，可以降低泵的内部损失，提高泵的工作效率。
3. 优化液体的清洁度控制：通过改变液体的过滤方式、清洗方式等方法，可以有效地控制液体中的杂质，减少对泵的影响。
4. 优化润滑方式：通过改变润滑方式，选择合适的润滑油，可以提高齿轮的润滑效果，减少齿轮的磨损。
五、总结齿轮泵是一种常用的液压元件，其设计直接影响到泵的性能和可靠性。
齿轮油泵设计基本要求
齿轮油泵设计基本要求齿轮油泵是一种常见的液压传动元件，常用于工业设备、机械设备和汽车等领域。
它的设计必须符合一系列基本要求，以确保其正常运行和可靠性。
以下是齿轮油泵设计的基本要求：1.流量要求：齿轮油泵的设计首要考虑是满足所需的流量，即泵所能提供的最大液体流量。
设计师必须根据实际应用和使用条件，合理确定所需的流量范围。
2.压力要求：齿轮油泵的工作压力应该满足系统所需的压力要求，这包括液压系统的最大和最小工作压力。
齿轮泵的设计应该能够承受高压力和瞬时压力冲击。
3.效率要求：齿轮油泵的设计要追求高效率，这意味着能够以最小的功率输入产生最大的输出功率。
高效率设计有助于减少能源消耗和减少系统的热负荷。
4.声音要求：齿轮油泵在工作过程中会产生一定的噪音，设计师需要通过合理的设计来降低噪音水平，提高泵的工作环境。
5.寿命要求：齿轮油泵的设计要能够保证其长期稳定运行而不受严重磨损和损坏。
合适的材料选择、润滑和液压系统的合理设计都是确保泵寿命的重要因素。
6.尺寸和重量要求：齿轮油泵的尺寸和重量需要根据实际应用和安装空间来合理确定。
泵的设计应该尽可能小巧轻便，以便于安装和维护。
7.可维护性要求：齿轮油泵的设计应该考虑到维护和保养的需求。
易损件的更换和润滑油的添加应该方便，以减少维护时间和成本。
8.安全性要求：齿轮油泵在设计过程中需要考虑到操作人员的安全。
泵的设计应该符合相关的安全标准和要求，以确保使用过程中的安全性。
9.环境适应性要求：齿轮油泵的设计应根据使用环境和工作条件来适应不同的环境因素，如温度、湿度和腐蚀性介质等。
以上所述是齿轮油泵设计的基本要求，设计师在进行齿轮油泵设计时应根据实际应用需求和使用条件进行综合考虑，以确保泵的性能和可靠性。
齿轮泵的设计
齿轮泵（外啮合）常规设计的设计要点：设计齿轮泵时，应在保证所需要的性能和寿命的前提下，尽可能使泵的尺寸小、重量轻、制造容易、成本低。
因此，合理选择泵的各参数及尺寸非常关键，设计时通常给出泵的额定压力和几何排量作为原始设计参数。
根据外啮合齿轮泵排量公式3210V K zm B π-=⨯ 可知只要确定参数z 、B 、m ，泵的结构尺寸就大体确定了，泵的结构尺寸确定后，在进行相关的结构设计和强度校核。
1. 选择齿数Z齿数的确立应根据液压泵设计要求从流量、压力脉动、机械效率等方面综合考虑。
从增大排量的方面考虑，在齿轮分度圆直径不变的条件下，齿数越少。
模数越大，泵的排量就越大。
从泵的性能考虑，齿数减少，对改善困油现象及提高机械效率有力，但泵的流量及压力脉动增加。
根据对齿轮泵噪声和减少体积的要求，为保证流量脉动系数Q δ不致太大，一般要求最少齿数不小于6。
航空齿轮燃油泵常用齿数10~14z =，要求不高的滑油泵最少齿数可到6，小于标准压力角所对应得最小齿数，为避免根切，要进行变位修正。
负荷不大的齿轮，齿数在14以上，可以不进行修正，允许产生一定的根切。
2. 确定齿轮模数m齿轮模数决定齿形尺寸，在一定的齿轮外廓尺寸下，模数大，齿间面积大，供油量大，故模数应尽可能取大。
根据统计，航空发动机燃油泵的齿轮模数可以表示为(0.4~0.6m=式中l Q 为理论供油量（升/分）。
3. 确定齿宽B增大齿宽可使齿间容积和容积效率得到提高，有利于增加供油量。
但是齿宽过大将使齿轮液压作用面和轴承的液压负载增大；使齿牙沿齿宽的接触精度要求提高。
特别是高压齿轮泵，需要对齿宽进行限制。
齿宽B 一般可根据模数m 大小确定即()6~8Bm =，一般齿宽12B m <。
4. 选定转速转速一般根据发动机的情况选定。
5. 确定齿轮压力角一般为标准压力角，020α=，亦可根据需要适当扩大，但不可超过0306. 确定变位系数及齿轮尺寸7. 验算齿顶切向速度8. 卸荷槽尺寸设计9.计算齿轮负荷10.设计轴承11.选定断面衬套形式，设计衬套尺寸12.设计壳体结构，决定进、出口形状、尺寸以上引自《航空发动机设计手册》，《液压传动》等近年来，随着计算机技术的发展，采用优化设计方法对齿轮泵等液压元件进行设计逐渐成为一种主要的设计方法。
齿轮泵设计说明
液压元件与系统综合训练综合训练一：液压泵的设计Q=60L/min n=1450rad/min p=班级：流体13-2班姓名：单德兴指导教师：魏晓华学号：021、外齿轮泵外齿轮泵的工作原理基本结构组成：齿轮（主动齿轮、从动齿轮）、泵体、吸入口、排出口。
装配关系：主动齿轮和从动齿轮分别安装在两根平行的转轴上；两根平行的泵转轴由泵体和端盖支承；两齿轮被安装在泵体内。
工作原理：KCB 齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A 为入吸腔，B 为排出腔。
泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外2.齿轮泵的困油现象(也称齿封现象)齿轮泵的啮合过程中，同时啮合的齿轮对数应该多于一对，即重叠系数ε应大于1(ε=才能正常工作。
留在齿间的油液就被困在两对同时啮合的轮齿所形成的一个封闭空间内，这个空间的容积又将随着齿轮的转动而变化。
这就是齿轮泵的困油现象3.齿轮泵设计齿轮泵参数设计齿轮泵的流量Q 、压力p 为已知的设计参数。
1.确定泵的理论流量0Q 为V Q Q η/0= =ml 16.6395.060= （2—9）式中：V η——泵的容积效率 V η=。
2.选定转速：由原动机直接驱动，原动机的转速即为泵的转速，或将原动机减速后作泵的转速。
若采用交流电动机驱动，一般转速为1450r/min 。
3.选取齿宽系数K ：对于低压齿轮泵K=7,压力高取小值，压力低取大值。
4.选取齿数Z ：对于中低压齿轮泵：Z=13 5.计算齿轮模数m ： 当为标准齿轮时：28.4)27.013(6145014.321067)27.0(21036360=+⨯⨯⨯⨯⨯=+⨯=Z nK Q m π =≈（mm ） 圆整后去6.校验齿轮泵的流量。
齿轮泵毕业设计
摘要齿轮油泵是一种借一对相互啮合的齿轮，依靠泵内齿轮咬合旋转达到输送流体，在低压液压系统中作为提供一定流量、压力的一种液压能源装置。
具有构造简单，自吸能力好，压力波动小，工作平稳可靠，噪声低，效率高等优点。
齿轮泵可分为外啮合齿轮泵和内啮合齿轮泵。
工作腔是齿轮上每相邻两个齿的齿间槽、壳体与两端端盖之间形成的密封空间；内啮合齿轮泵又可分为渐开线齿轮泵和摆线齿轮泵两种。
外啮合齿轮泵和内啮合齿轮泵都属于定量泵，可作润滑油泵、重油泵、液压泵和输液泵，主要输送润滑性的油料介质液体，适用于石油、化工、运输、机械制造等行业。
本报告主要针对齿轮泵的组成和设计进行全面分析，内容包括齿轮泵的齿轮的设计与校核，轴承的设计与校核，泵盖的校核，键的选择，齿轮泵的安装，齿轮泵的维修与保养。
关键词: 外啮合齿轮油泵；齿轮；泵盖；设计；校核；组装AbstractGear pump is a equipment which uses a pair of mutually meshing gears,relying on the gear meshing rotary pump to achieve transmission fluid,In the low-pressure hydraulic system as a certain flow, the pressure of a hydraulic power unit.It has something good than other pumps.such as :With a simple structure, self-absorption capacity, small fluctuations in pressure, smooth and reliable, low noise and high efficiency.The gear pump can be divided into the external gear pump and gear pump,The working chamber is sealed space formed between each adjacent two teeth interdental groove shell with both ends of the end cap on the gear;The internal gear pump Gear Pump can be divided into involute and cycloidal gear pumps .The outer meshing gear pumps and internal gear pump to belong to the dosing pumps,Can be used as a lubricating oil pump, heavy oil pump, hydraulic pump, and infusion pumps, conveyor lubrication oil liquid medium,Applicable to the petroleum, chemical, transportation, machinery manufacturing and other industries.This report a comprehensive analysis of the composition and design of the gear pump. Include the design and checking of the design and checking of the gears of the gear pump, bearings, pumps cover the check, the choice of key, the installation of the gear pump, gear pump repair, and maintenance.Keyword ：Outer meshing gear pump；gear ；the cover Of the pump ；calculate ； check ；assemble目录摘要 (I)Abstract (II)第一章绪论 (1)1.1齿轮泵概述 (1)1.1.1齿轮泵的特点、现状 (1)1.1.2齿轮泵分类 (3)1.1.3齿轮泵的性能参数及其关系式 (3)1.1.4齿轮泵的性能 (7)1.2 本课题研究意义 (7)第二章外啮合齿轮泵结构及其工作原理 (10)2.1外啮合齿轮泵的结构 (10)2.1.1齿轮泵结构简介 (10)2.1.2外啮合齿轮泵的结构特点 (10)2.2外啮合齿轮泵工作原理 (13)2.2.1工作原理 (13)2.2.2排量和流量计算 (14)2.2.3外啮合齿轮泵的优缺点 (14)第三章齿轮泵总体设计 (16)3.1齿轮泵的设计要求 (16)3.1.1主要技术参数 (16)3.1.2主要设计要求 (16)3.2齿轮参数的设计与校核 (16)3.2.1.齿轮参数的确定原则： (16)3.2.2齿轮参数的确定 (16)3.2.3齿轮几何要素的计算 (19)3.2.4齿面接触强度校核 (20)3.2.5齿面弯曲强度校核 (24)3.3滑动轴承的计算 (25)3.4泵盖的计算与校核 (29)3.4.1泵盖的确定 (29)3.4.2泵盖的校核 (29)3.5卸荷槽的计算 (30)3.5.1两卸荷槽的间距a (30)3.5.2卸荷槽最佳长度c的确定 (30)3.5.3卸荷槽深度h (30)3.6齿轮泵进出口大小确定 (31)3.7轴的计算 (31)3.7.1轴最小直径计算 (31)3.7.2轴的强度计算 (32)3.7.3轴的扭转刚度 (32)3.7.4轴的弯曲刚度 (33)3.8螺栓组的连接强度计算 (34)3.8.1初步选择螺栓 (34)3.8.2对螺栓组进行拉伸强度校核 (35)3.9密封 (35)3.10弹性挡圈选用 (35)3.11键的选择 (36)3.11.1联轴器用键 (36)3.11.2齿轮用键 (36)3.11.3键槽 (36)3.12定位法兰选用 (36)3.13联轴器的选择及校核 (36)3.13.1联轴器类型选择 (36)3.13.2联轴器几何尺寸 (36)3.13.3载荷计算 (37)3.14齿轮泵的装配 (38)第四章齿轮泵的安装、维护及保养 (40)4.1齿轮泵的安装 (40)4.1.1安装要求 (40)4.1.2安装顺序 (40)4.2使用要求 (41)4.2.1齿轮泵设备使用环境 (41)4.2.2油液 (41)4.2.3滤清 (42)4.2.4吸油 (42)4.2.5传动 (42)4.3故障原因与排除方法 (42)4.4日常维护要求 (45)总结 (46)致谢 (47)参考文献 (48)第一章绪论1.1齿轮泵概述在液压系统中，液压泵是液压系统的动力元件，为执行元件提供压力油，也是一种能量装换装置，它将驱动电机的机械能转换为油液的压力能，以满足执行机构驱动外负载和的需要，在整个液压系统中起着极其重要的作用，是必不可少的核心元件。
齿轮泵的设计及加工
------大学毕业设计（论文）题目：齿轮泵的设计及加工函授站：专业：机械设计制造及自动化学生姓名：指导教师：20 年月日摘要计算机辅助设计（CAD）和计算机辅助工程（CAE）是实现创新设计的关键手段，它在工程设计中的应用大大提高了设计质量，缩短了设计周期，减少了设计费用。
本课题以广泛应用于各种行业中的液压动力元件—外啮合齿轮泵为研究对象，在新产品的设计过程中，通过分析国内外现阶段的研究成果，以solidworks 绘图为主要绘图手段，解决以前手工绘图及二维CAD绘图难以解决的问题。
本文应用三维软件（solidworks）的绘图技术对产品的各零部件进行三维绘图，并对各零部件进行装配，使齿轮泵更直观的展现出来。
并通过图形分析和拟出加工工序，制作工序卡。
关键词：CAD；solidworks；齿轮泵；工艺目录1 绪论 (1)1.1课题的来源及意义 (1)1.2以常规方法为基础研究的工作 (1)1.3采用优化设计理论选择出齿轮泵的最佳参数 (2)2 外啮合齿轮泵的运动和几何尺寸设计 (3)2.1设计依据 (3)2.1.1齿轮泵的工作原理及主要结构特点 (3)2.1.2设计参数 (3)2.2主要零件的几何尺寸设计 (4)2.2.1齿轮的几何尺寸设计 (4)2.2.2轴的设计 (4)2.2.3轴承的选择及润滑 (5)2.4 齿轮泵的常见问题及解决措施 (6)2.4.1困油问题及解决措施 (6)2.4.2 径向不平衡问题及解决措施 (8)2.4.3泄漏油问题及解决措施 (8)2.4.4齿轮泵的噪声及降低的措施 (8)2.5 齿轮泵的噪声及其解决措施 (8)2.5.1 齿轮泵的噪声 (8)2.5.2 降低齿轮泵噪声的措施 (9)3 外啮合齿轮泵的泵体及端盖的设计及排量、流量的计算 (10)3.1泵体的设计 (10)3.2前端盖的设计 (10)3.3后端盖的设计 (11)3.4 排量和流量的计算 (12)4 外啮合齿轮泵的主要零部件加工工艺的设计 (14)4.1数控加工工艺简介 (14)4.1.1工件的装夹： (15)4.1.2 加工要求 (15)4.2齿轮的加工工艺 (16)4.2.1圆柱齿轮加工工艺过程的内容和要求 (16)4.2.2 齿轮加工工艺过程分析 (16)4.3轴的加工工艺 (18)4.3.1轴类零件的功用、结构特点及技术要求 (18)4.3.3轴的加工 (20)4.4泵体的加工工艺 (20)4.4.1 泵体的加工设备及装夹简介 (20)4.4.2 外啮合齿轮泵泵体孔的加工工艺规程 (21)4.5泵盖的加工工艺 (22)4.4.1泵盖简介 (22)4.4.2泵盖的工艺性分析 (23)4.4.3选择刀具和工艺卡片 (23)小结 (26)参考文献 (27)致谢 (28)附录 (29)1 绪论1.1课题的来源及意义齿轮泵作为一种典型的液压元件，被广泛运用于机床工艺、农用机械、工程机械、航空航天和船舶工艺等众多工艺领域。
齿轮油泵设计及工艺分析
齿轮油泵设计及工艺分析毕业设计(论文)题目齿轮油泵设计及工艺分析专业精密机械班级学号 2姓名指导教师年月日I学生姓名专业班级联系方式指导老师指导老师职称联系方式课题名称齿轮油泵设计和工艺分析一、设计的技术要求(或论文的主要内容):(1)完成齿轮油泵相关技术资料的查阅，收集与课题相关的信息;(2)分析齿轮油泵的工作原理与结构;(3)完成齿轮油泵的装配图和重要零件的零件图;(4)设计齿轮油泵的三维立体图形。
(5)按学校要求独立撰写毕业设计论文。
二、实施操作的技能要求:1、技能要求:(1)学会查阅技术文献和资料; 课 (2)掌握齿轮油泵的工作原理与结构; 题 (3)熟练运用AUTOCAD进行绘图;任 (4)熟练运用UG软件进行三维实体建模;务 (5)掌握撰写论文的方法和能力。
要 2、内容要求求 (1)完成设计图纸一套(包括装配图一套;零件图2-3张);(2)三维效果图一份;(3)开题报告及论文各一份三、时间安排与要求:2014年9月23日---10月6日准备阶段2014年10月7日---11月10日开题阶段2014年11月11日---12月8日课题阶段设计2014年12月9日---12月29日论文撰写阶段2014年12月30日---1月5日答辩阶段专业组审批意见专业负责人(签字)年月日二级学院审批意见分管院长(签字)年月日指导教师(签字)年月日,此表一式3份～1份上交机电工程学院教学科～1份下达至学生～1份存指导老师处。
,II齿轮油泵设计[摘要] 齿轮泵是液压系统中最重要的动力源,在液压传动系统中应用广泛, 因此, 吸引了大量学者对其进行研究,其主要部件是内部相互啮合的一对齿轮。
齿轮油泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6,1.5×10-3m2/s (5-1500cSt)，温度在300?以下的具有润滑性的油料。
不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。
国家开放大学《液压与气压传动》齿轮泵的故障诊断实验报告
国家开放大学《液压与气压传动》齿轮泵的故障诊断实验报告实验目的通过对液压齿轮泵的故障诊断实验，了解齿轮泵故障的表现和可能的原因，并掌握相应的故障诊断方法和技巧。
实验设备1. 液压齿轮泵2. 液压系统3. 实验台架实验步骤1. 连接液压系统和实验台架，确保泵与液压系统正常连接。
2. 开启液压系统，观察齿轮泵的运行情况。
3. 根据齿轮泵的声音、振动、温度等指标，判断可能存在的故障。
4. 通过检查液压系统的压力、流量和泄漏情况，进一步确认故障的原因。
5. 根据故障的表现和原因，提出相应的故障诊断和处理建议。
实验结果根据实验观察和分析，我们得出以下结论：1. 如果齿轮泵发出异常的噪音，可能的原因是齿轮磨损、轴承故障或液压油污染。
2. 如果齿轮泵振动较大，可能的原因是齿轮不平衡、轴承松动或装配不当。
3. 如果齿轮泵温度异常升高，可能的原因是摩擦产生的热量过多、液压油粘度不合适或液压油冷却系统故障。
4. 如果液压系统的压力、流量或泄漏量异常，可能的原因是阀门损坏、密封件老化或管路堵塞等。
实验结论及建议根据以上故障诊断结果，我们可以得出以下结论和建议：1. 齿轮泵发出异常噪音时，建议检查齿轮和轴承是否磨损，及时更换液压油并定期清洗系统。
2. 齿轮泵振动较大时，建议平衡齿轮并检查轴承的紧固情况，以及确认齿轮泵的装配是否正确。
3. 齿轮泵温度异常升高时，建议检查液压油的粘度是否符合要求，清洗液压油冷却系统，及时更换磨损的密封件。
4. 液压系统的压力、流量或泄漏量异常时，建议检查阀门、密封件和管路的状况，及时维修或更换损坏的部件。
通过本次实验，我们对液压齿轮泵的故障诊断有了较为清晰的认识，并能够提出相应的解决方案，以确保液压系统的正常运行。
齿轮泵的结构改进毕业设计及有限元分析
关键词：齿轮泵；齿廓；有限元法ar pump is the most importantsource of powerinthehydraulic system,widely usedinthehydraulicdrive system,therefore,attracted a large numberofscholarsstudy,and its main componentsarea pair of gearsmeshing with each otherbytheinternal。Modernmechanicalengineeringhavemade a lot ofnewrequirementstogear pump,suchashighpressure,large displacement,lowrippleand low noise,Performance Analysis and Improvementofthegearpumphas become avery important issue.
摘
齿轮泵是液压系统中最重要的动力源,在液压传动系统中应用广泛,因此,吸引了大量学者对其进行研究,其主要部件是内部相互啮合的一对齿轮。现代机械工程对齿轮泵提出很多新要求，如压强高、排量大、脉动低、噪音低等，所以对齿轮泵的性能分析与改进成为了很重要的课题。
本课题以齿轮泵为研究对象，总结了齿轮泵的特点，深入研究了齿轮泵整体结构及其原理，并利用UG三维建模软件对其进行实体建模，对齿轮泵的流量特征、径向啮合力进行理论分析和数值计算，为齿轮泵的设计提供必要的理论依据。研究了多种齿轮泵的齿廓类型，并推导出这些齿廓线方程。最后学习了流体动力学相关的基础理论知识，利用CFD前处理软件Gambit和后处理软件Fluent对以上五种齿廓齿轮泵进行流体分析，并比较不同齿廓分析后的结果，分别计算了齿轮泵齿间区的流量、齿轮啮合区域的流量，最后就得到了齿轮泵的流量。在时间和转速确定的情况下，得到齿轮泵的流速。外啮合齿轮泵的结构对其内部的流场有很大的影响，采用fluent有限元法求解计算模型，就不同齿廓的变化特点进行对比，可以得出每种类型齿廓的相应的优缺点，从而得出最优的分析结果并在此基础上改进设计出新的齿廓线。
《液压传动》实验指导书
《液压传动》实验指导书段俊勇机械基础实验教学中心特色实验分中心青岛科技大学20010.01青岛科技大学学生实验守则一、学生必须按规定时间参加实验，不得迟到、早退。
迟到十分钟以上者，不得参加本次实验。
二、实验前要认真预习实验指导书，明确实验目的、原理、仪器设备、内容、注意事项等，能正确回答老师提问。
预习不合格者，教师有权取消其本次实验资格。
三、爱护仪器设备，节约使用材料，不准动用与本实验无关的仪器设备及其它物品，不准将实验室的任何物品带出室外。
四、实验室内应保持安静，不准高声喧哗和打闹，不准抽烟，不准随地吐痰和乱抛纸屑杂物。
五、实验完毕应及时切断电源、水源、气源，由指导教师检查仪器设备、工具、材料及实验记录后，经允许方可离去。
六、对违反实验室规章制度和操作规程，擅自动用与本实验无关的仪器设备，私自拆卸仪器而造成事故和损失者，要立即报告并写出书面检查，视情节轻重和态度按有关规章制度处理。
七、在实验中因某种原因而损坏实验器材者，由实验指导教师按有关规定，提出赔偿意见，学生应到指定地点办理赔偿手续。
青岛科技大学目录《液压传动》实验概述 (1)实验一液压泵的拆装 (3)实验二液压阀的拆装 (13)实验三节流调速回路性能实验 (16)实验四液压基本回路综合性能实验 (20)实验五液压泵的性能测试 (22)《液压传动》实验概述一、实验目的1、熟练掌握各种液压元件的结构、工作原理、应用特点、常见故障及维修方法。
2、熟悉各类液压基本回路的构成、功用、实际工作情况、常见故障及维修方法。
3、了解典型液压系统的安装调试、使用维护、故障诊断及排除方法。
二、教学建议本特色专业实验既是理论课程的延伸，也是学生接触生产实践的导入，是理论和实际联系的纽带。
因此，建议在实验过程中尽量做到：1、巩固已学理论知识，使学生进一步了解一般液压元件的结构、原理及各种基本回路的特性。
2、联系生产实际，使学生了解理论与实践的差异，启发学生找出理论应用于实际的不足之处，分析如何弥补与改进。
齿轮泵设计的书籍-概述说明以及解释
齿轮泵设计的书籍-概述说明以及解释1.引言1.1 概述齿轮泵设计是指根据流体力学原理和工程实践经验，以满足特定工况下流体输送需求的目标为导向，设计合理的齿轮泵结构和参数的过程。
齿轮泵作为一种常见的正位移泵，由齿轮、壳体、进出口等部分组成，通过齿轮的相互啮合运动将流体从低压区域输送到高压区域。
齿轮泵设计的核心目标是实现高效率、低噪声、长寿命和稳定性能的同时，尽可能减少对环境的影响。
在设计过程中，需要考虑流量要求、压力要求、速度范围、温度范围、液体特性等因素，并合理选择齿轮材料、密封结构、润滑方式和附件配置等。
齿轮泵设计的关键点包括齿轮副的选择、壳体结构设计、轴承选型、密封设计以及润滑方式等。
在齿轮副的选择中，需要考虑齿轮的模数、齿数、齿宽、齿面硬度等参数，以及齿轮副的啮合几何特性和传动比。
壳体结构设计需要考虑壳体的强度、刚度和加工工艺等因素。
轴承选型需要考虑负载、转速、摩擦损失和寿命等指标。
密封设计需要保证泵内外介质的有效隔离，防止泄漏和污染。
润滑方式选择要考虑摩擦减少、降低温升和延长轴承寿命等要求。
总之，齿轮泵设计是一个综合性的工程问题，需要综合考虑众多因素，并结合实际应用需求，通过合理的设计和优化，提高齿轮泵的性能和可靠性。
只有深入理解齿轮泵设计的要点和原理，才能为实际工程中的齿轮泵选择和应用提供科学依据。
1.2 文章结构文章结构部分的内容：文章结构部分将介绍本篇文章的组织结构和主要内容。
本篇长文将按照以下章节进行展开：1. 引言：在引言部分，将对齿轮泵设计的背景和意义进行概述，并介绍本文的目的和主要内容。
2. 正文：正文部分将重点讨论齿轮泵设计的要点。
在2.1小节中，将详细介绍齿轮泵设计的第一个要点，并提供相关理论知识和实际应用案例。
在2.2小节中，将进一步探讨齿轮泵设计的第二个要点，并阐述其在工程实践中的重要性和应用。
3. 结论：结论部分将对全文进行总结，回顾齿轮泵设计的要点和主要观点，并指出相关的研究问题和展望未来的研究方向。
RCB人字齿轮泵
一、绪论（一）液压传动的主要优点有∶⑴液压传动能方便地实现无极调速，调速范围大。
⑵在相同功率下，液压传动能量转换元件的体积较小，重量较轻。
⑶工作平稳，换向冲击小，便于实现频繁换向。
⑷便于实现过载保护，而且工作油液能使传动零件实现自润滑，故使用寿命长。
⑸操纵简单，便于实现自动化。
特别是和电气控制联合使用时，易于实现复杂的自动工作循环。
⑹液压元件易于实现系列化，标准化和通用化。
（二）液压传动的主要缺点如下∶⑴液压传动中的泄漏和液体的可压缩性使传动无法保证严格的传动比。
⑵液压传动有较多的能量损失（泄漏损失，摩擦损失等），故传动效率不高，不宜作远距离传动。
⑶液压传动对油温的变化比较敏感，不宜在很高的和很低的温度下工作。
⑷依然压传动时出现故障时不易找出原因。
液压传动是依靠液体在密封容积变化中的压力能实现运动和动力传递的。
液压传动装置本质上是一种能量转换装置，它先将机械能转换为便于输送的液压能，后又将液压能转换为机械能做功。
（三）液压能传动系统由以下五个部分组成：⑴动力元件动力元件即液压泵，它将原动机输入的机械能转换为流体介质的压力能，其作用是为液压系统提供压力油，是系统的动力源，本次设计的RCB人字齿轮油泵即为动力元件。
⑵执行元件执行元件是指液压缸或液压马达，它是将液压能转换为机械能的装置，其作用是在压力油的推动下输出力和速度（或力矩和转速），以驱动工作部件。
⑶控制元件包括各种阀类，如溢流阀、节流阀、换向阀。
这类元件的作用是用以控制液压系统中的油液压力，流量、流动方向，以保证执行元件完成预期工作，本次设计中用到了溢流阀，来控制油液的流量和压力。
⑷辅助元件包括油箱、油管、过滤器以及各种指示器和控制仪表。
它们的作用是提供必要的条件使系统得以正常工作和便于监测控制。
⑸工作介质工作介质即传动液体，通常称液压油，液压系统就是通过工作介质实现运动和动力传递的。
（四）对各类液压泵的性能比较及应用：⑴齿轮泵工作压力小于20Mpa，容积效率为0.70~0.50，总效率为0.60~0.85，不能进行流量调节，流量脉动率较大，自吸特性较好，对油的污染不敏感，噪声大，单位功率造价低，应用于机床，工程机械，农机，航空，船舶，一般机械。
齿轮泵工作时存在的问题及解决措施
齿轮泵是一种常见的液压泵，通常用于机械传动系统中将液体从一个地方传送到另一个地方。
然而，在齿轮泵的工作过程中，常常会出现一些问题，如噪音大、泄漏严重、效率低等。
本文将就齿轮泵工作时存在的问题及解决措施展开深入探讨。
在文章中，我们将从齿轮泵的工作原理、常见问题及解决措施、个人观点和结论等方面进行综合阐述。
1. 齿轮泵的工作原理齿轮泵是一种通过齿轮传动和流体互动来传送液体的设备。
在其工作时，液体被吸入到泵壳中，进而被推送至泵的出口。
这一过程主要通过泵的齿轮运动来实现。
齿轮泵通常由两个或多个齿轮组成，其中一个齿轮驱动另一个齿轮转动，使液体被泵送出去。
这种设计使得齿轮泵在工作时可以产生较高的流体压力，适用于各种流体的输送和增压。
2. 齿轮泵工作时存在的问题然而，在实际应用中，齿轮泵也存在着一些常见问题。
其中，噪音大、泵体泄漏严重、效率低等问题较为突出。
噪音是齿轮泵工作中较为常见的问题之一。
这主要是由于齿轮间的摩擦和冲击引起的。
泵体泄漏严重也是齿轮泵工作中常见的问题，这可能是由于密封不严或泵零部件磨损等原因引起的。
齿轮泵工作时效率低也是一个需要解决的问题，它可能与泵的设计、选择不当或使用环境不佳等因素有关。
3. 齿轮泵工作时的解决措施要解决齿轮泵工作时存在的问题，我们可以从多个方面入手。
对于噪音大的问题，我们可以采用合适的润滑油、改进齿轮的制造工艺、优化齿轮的搭配等措施来降低齿轮泵的噪音。
对于泵体泄漏严重的情况，可以检查并更换密封件、调整使用压力、加强对泵体的维护等措施来解决问题。
针对齿轮泵工作时的效率低问题，我们可以选择合适的泵型、加强泵的日常维护、提高液体的清洁度等手段来提高齿轮泵的工作效率。
4. 个人观点和结论齿轮泵作为一种常见的液压传动设备，其在工作时所出现的问题需要我们重视和解决。
对于齿轮泵的问题，我们应该从工作原理、常见问题及解决措施等方面进行全面评估和解决。
在我看来，了解泵的工作原理和常见问题，并采取有效的解决措施是非常重要的。
液压传动课程设计指导书
1．概述1.1 课程设计的目的本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压传动》课程理论教学以后所进行的重要综合实践性教学环节。
本课程的学习目的在于使学生巩固和深化已学知识，掌握液压系统设计计算的一般方法和步骤，培养学生工程设计能力和综合分析问题、解决问题能力；正确合理地确定执行机构，选用标准液压元件；能熟练地运用液压基本回路、组合成满足基本性能要求的液压系统；熟悉系统电气控制线路的工作原理并进行设计；熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。
通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。
1.2 课程设计的要求(1) 机电液综合课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。
在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。
(2) 机电液综合课程设计应在教师指导下独立完成。
教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查，学生必须发挥主观能动性，积极思考问题，而不应被动地依赖教师查资料、给数据、定方案。
(3) 设计中要正确处理参考已有资料与创新的关系。
任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。
另外任何新的设计任务又总有其特定的设计要求和具体工作条件，因而不能盲目地抄袭资料，必须具体分析，创造性地设计。
(4) 学生应按设计进程要求保质保量的完成设计任务。
1.3 课程设计的内容机电液综合课程设计一般包括以下内容：(1) 明确设计要求进行工况分析；(2) 确定液压系统主要参数；(3) 拟定液压系统原理图；(4) 计算和选择液压件；(5) 验算液压系统性能；(6) 结构设计及绘制电气控制线路图、零部件工作图；(7) 编制技术文件。
学生应完成的工作量：2.液压系统设计计算举例液压系统设计计算是机电液综合课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。
