双电源自动切换柜控制原理图

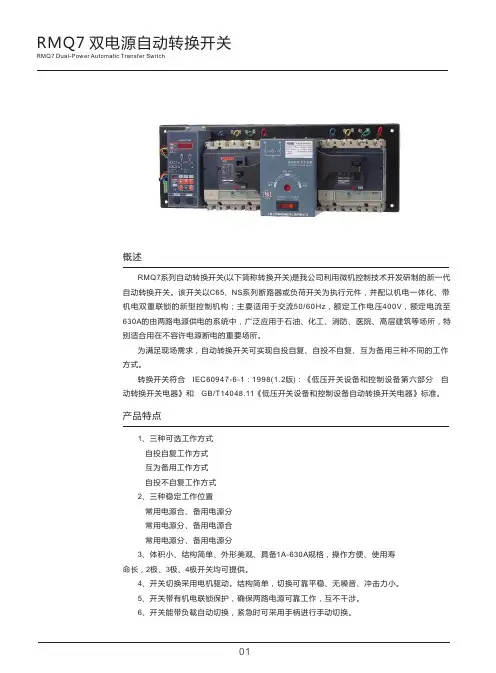

RMQ7 双电源自动转换开关
RMQ7系列自动转换开关(以下简称转换开关)是我公司利用微机控制技术开发研制的新一代自动转换开关。
该开关以C65、NS 系列断路器或负荷开关为执行元件，并配以机电一体化、带机电双重联锁的新型控制机构；主要适用于交流50/60Hz ，额定工作电压400V ，额定电流至630A 的由两路电源供电的系统中，广泛应用于石油、化工、消防、医院、高层建筑等场所，特别适合用在不容许电源断电的重要场所。
为满足现场需求，自动转换开关可实现自投自复、自投不自复、互为备用三种不同的工作方式。
转换开关符合 IEC60947-6-1：1998(1.2版)：《低压开关设备和控制设备第六部分 自动转换开关电器》和 GB/T14048.11《低压开关设备和控制设备自动转换开关电器》标准。
1、三种可选工作方式 自投自复工作方式 互为备用工作方式 自投不自复工作方式2、三种稳定工作位置 常用电源合、备用电源分 常用电源分、备用电源合 常用电源分、备用电源分 3、体积小、结构简单、外形美观、具备1A-630A 规格，操作方便、使用寿命长，2极、3极、4极开关均可提供。
4、开关切换采用电机驱动。
结构简单，切换可靠平稳、无噪音、冲击力小。
5、开关带有机电联锁保护，确保两路电源可靠工作，互不干涉。
6、开关能带负载自动切换，紧急时可采用手柄进行手动切换。
概述产品特点型号及含义RM Q 7 □－□ /□□ □ □－□·企业代号1)非标准产品代号2)工作方式3)电器级别开关极数(2极、3极、4极)额定电流4）壳架等级额定电流控制器类型(A 型、B 型、C 型、D 型)设计代号双电源自动转换开关注： 1)用户根据需要增选功能：X －消防联动功能，F －带反馈信号触点。
选用时需注明消防信号形式(恒压DC24V 、脉冲DC24V 、恒压AC220V 、脉冲AC220V ，默认值为恒压DC24V)，无源反馈信号的类型和触点数量(默认为1组位置反馈信号)。
柴油机双电源自动切换柜电路图
A相 14 15
负载电流 B相
16 17
C相 18 19
13
12
11
10
6
5
4
100
100
PV2 电压表
V
A411 A412 B411 B412 C411 C412 U601 V601 W601 23
ห้องสมุดไป่ตู้
发电机组电压
UVWN 20 21 22 23
QF3
N1
C
B
A
注意: XT上的与蓄电池1接线柱相连的+,-,+,-接线端子， 分别与蓄电池的接线柱直接连接， 不得在端子排上并接后再与蓄电池的接线柱连接。
C QF2 209
N2
N1
市电合
发电合
闸指示
闸指示
301 302 303 304 305 306
208
212
208
213
HL3
HL5
PFZ-1000控制柜电路图 标记 处数 分 区 更改文件号 签 名 年、月、日
设计
20120907 标准化
阶段标记 重量 比例
审核
工艺
批准
1:1 共 张第 张
311 电源 100
311
48 47 46 45 SB4 100 42 41 40
智能控制器回路
K1,K2,K3安装在柴油机上
49
32 K3 100
10 K4 11 34 HL6 100
37 K1 100 36 SB4 48 35 K2 100
47 46 45 44 43 42 41 40 39 38 37 36 35 转速信号输入紧急停机 远程启动 远程复位 高水温 低油压 高油温 升速限位 降速限位 启动 公式端一 供油
消防泵组电气控制柜操作步骤
消防泵组电气控制柜操作步骤步骤1：检查确认系统处于完好有效状态。
步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。
如下图所示：转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。
转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。
无论转换开关处于左挡位还是右挡位，均代表自动运行状态。
此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。
运行过程中，当主泵发生故障时，备用泵能够自动投入运行。
步骤3：实施主/备电切換操作。
以某型双电源转换开关(如下图)为例，其主/备电切换操作如下:1.检查确认当前为常用电源供电状态(N合R分)，N电源(常用电源)指示灯点亮。
2.将运行模式切換按钮1置于手动模式。
3.旋转手柄2至备用电源供电状态(N分R合)，观察N电源指示灯熄灭，R电源(备用电源)指示灯点亮。
4.旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。
注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。
步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。
1.检查确认双电源转換开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。
2.确认控制柜处于自动运行模式，对自动喷淋系统，采用末端试水装置处放水等方式使压力开关动作。
主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。
步骤5：实施手动启动、停止消防水泵操作。
1.确认控制柜处于手动运行模式。
2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。
3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。
德力西电气 CDW3双电源自动转换开关 产品说明书
40CDW3框架双电源控制器CDW3框架双电源控制器概述环境要求注意事项外形及安装尺寸安装条件双电源适用壳架双电源控制器型号CDW3框架双电源控制器是一款具有可编程功能、自动化测量、LCD菜单显示，数字通讯为一体的智能化双电源切换产品，可自动实现电压、频率、相位等电参量测量，并根据设置策略进行自动化控制，可减少人为操作失误，是双电源切换的理想产品。
CDW3框架双电源控制器由微处理器为核心构成，可精确地检测两路三相电压，对出现的电压异常(过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。
其结构紧凑、电路先进、接线简单、可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及两路电源供电系统。
环境温度：-25℃～+70℃海拔高度：≤2000米1. 订购CDW3双电源控制器必须同时订购钢缆机械联锁；2. 断路器有4组转换触头，双电源控制器需要用掉1组转换触头，用户实际只有3组转换触头可用；3. 双电源控制器专用电缆长为2m，需要加长或者有特殊要求的，需要在订货时说明；4. 带双电源控制器的断路器，绝对禁止带钥匙锁，否则将会导致断路器内部元件损坏；5. 带双电源控制器的断路器，不能带分合状态门联锁；6. 当双电源控制器的断路器配置H型控制器时，远程遥控断路器进行合闸、分闸功能不能使用；7. 双电源控制器已经具有欠压和过压保护功能，建议断路器不要选用欠压脱扣器；双电源系统的两台万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器左侧板之间的最大距离不超过2m，两台断路器之间用钢缆联锁进行机械联锁安装。
双电源系统的两台万能式断路器在一个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过0.9m，两台断路器之间可以选择安装钢缆联锁或者杠杆联锁。
双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用电缆长度标配为2米（适用于三相四线产品，控制回路电压AC230）,用户下单时可更具实际线长选用加长电缆线（已每米为一个长度）。

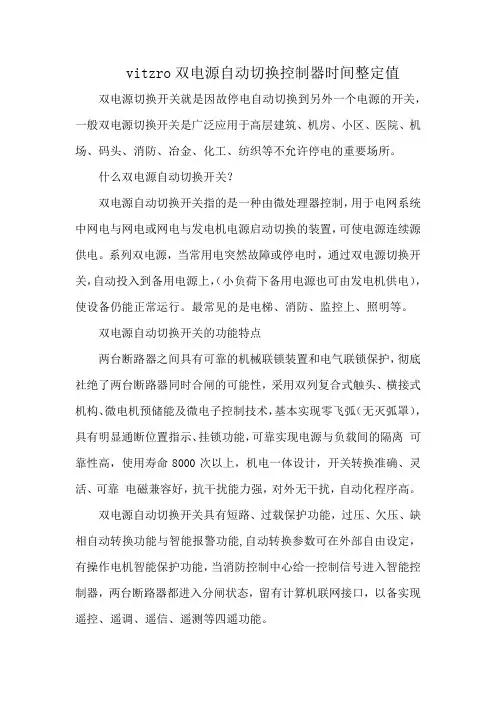

vitzro双电源自动切换控制器时间整定值
vitzro双电源自动切换控制器时间整定值双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。
什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。
最常见的是电梯、消防、监控上、照明等。
双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。
双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。
全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。
双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h的平均值不超过+35℃。
（2）海拔：安装地点的海拔不超过2000m。
双电源柜工作原理
双电源柜工作原理双电源柜是一种用于供电系统的设备，它具有两个电源输入，可以切换并提供稳定的电力供应。
其工作原理主要包括电源选择、电源切换和监测保护等。
首先，双电源柜的工作原理涉及电源选择。
它通常有两个电源输入，一个主电源和一个备用电源，分别通过电源输入线路进行连接。
主电源通常连接到电网，备用电源可以是发电机组、UPS等。
在正常情况下，主电源为系统提供电力供应，备用电源处于待机状态。
主电源经过电源选择开关后，供应电流给系统使用。
其次，双电源柜的工作原理还包括电源切换。
当主电源出现故障或不稳定时，双电源柜会自动切换到备用电源，并迅速而平稳地将备用电源接入系统。
这可以通过双电源柜内的电源切换器实现。
电源切换器是双电源柜的核心部件，它具有检测主电源状态、控制备用电源接通等功能。
在主电源故障或主电源电压不稳定时，电源切换器会触发切换动作，断开主电源的供电，同时使备用电源接通，并确保切换过程中电力的连续性和稳定性。
当主电源恢复正常后，电源切换器会再次触发切换动作，将系统重新转换到主电源供电状态。
双电源柜的工作原理还包括监测保护功能。
它通常配备有各种监测和保护装置，用于监测电源状态和系统负载情况，并在发生故障或超负荷时进行保护。
监测装置可以监测电源输入电压、电流、频率等参数，以实时了解电源状态。
当发生电源故障或超负荷时，保护装置会迅速切换电源，并同时提供输出故障信号，以便及时进行处理和维修。
另外，双电源柜还通常具有过压、欠压、过载等保护功能，以确保系统的安全运行。
总之，双电源柜的工作原理是通过电源选择、电源切换和监测保护等功能，提供稳定的电力供应。
它可以确保系统在主电源故障或不稳定时，能够自动切换到备用电源，并保证电力的连续性和稳定性。
同时，它还具有监测和保护功能，保障系统的安全运行。
这使得双电源柜在电力系统中被广泛应用，特别是对于对供电可靠性有较高要求的关键设备和系统来说，具有重要的作用。
市电与柴油发电机双电源自动切换的设计与实现
10KV双电源相互切换操作流程(1页)
10KV双电源相互切换操作流程
电源自动切换控制。
在正常情况下，库区由变电站两路电源分两个回路供电，母联柜在分闸状态（分闸绿灯亮）。
在自动控制状态下，如果变电站停止一
个回路电源，控制系统将自动切断这一回路与变电站电源开关，然后自动联接另一回路电源，由另一路电源给两个回路供电，在停止供电的进线柜上KV电压指示表显示为0，开关在分闸状态（分闸指示绿
灯亮），母联柜在合闸状态(合闸指示红灯亮)。
而在变电站恢复这一
路电源后，需手动操作恢复这一路电源供电。
要保证控制系统能自动控制操作，需确认以下各设备的工作状态：
1、确认全自动智能直流屏在工作状态(观察屏幕显示)，确认各
状态显示正常，如有异常，立即处理。
2、确认两个电源进线柜开关在工作位置(工作位置指示灯亮(白
灯亮)。
3、确认母联柜上控制选择开关选择在自动位置。
4、确认各开关柜操作机构在储能状态（储能开关选择1位置，
储能指示灯亮（黄灯亮）。
以上4项需全部确认，否则系统不能自动控制切换电源。
如果5号变压器停用，在自动联接供电后需合5AA6联络柜闸，
给6AA4配电柜供电，6AA4配电柜给自动智能直流屏电池组充电，保证控制系统供电运行。
正泰双电源自动转换开关使用说明及接线图
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
XL-21型系列电源自动转切换柜说明书
XL-21型双电源自动切换柜使用说明书泰州市第一开关设备制造有限公司XL-21型双电源自动切换柜XL-21型系列双电源自动切换柜是专门为建筑、铁路、工厂流水线、医院、船舶、通信基站等不能停电的场所专门设计的配电设备，该设备主要用于电源的接入、自动切换，以满足当市电停电后，油机供电时，工作人员不便现场值守的要求。
箱门控制器上设有市电工作指示，油机工作指示；市电、油机工作电压指示表。
机柜下部位设有进出线孔。
使进出接线灵活、方便，整个机柜结构紧凑、可靠。
机箱还可根据用户要求设有远端遥信端子，供远端集中监控一、使用环境海拔高度不超过2000米；环境温度不高于40℃，不低于-5℃；相对湿度不大于95%；无爆炸危险介质环境；无雨雪侵害环境；无振动冲击的地方；二、用途交流50赫兹，额定电压至660V，直流额定电压440V，额定电流至630A。
用于不频繁接通与分断电路。
三、性能参数四、操作说明XL-21型系列双电源自动切换柜以ATS系列双路电磁自动转换开关为核心功能器件选配CY-DCU智能电子控制器可实现各种用途的控制和保护。
1、ATS系列双路电磁自动转换开关具有以下特点：体积小、外形美观。
触点的投入、断开均由电磁力驱动，切换速度快。
触点的接触压力由弹簧提供，不受电源电压波动的影响。
电磁线圈的励磁电流只在切换瞬间存在，稳态时无需操作用电流，节能显著，亦无温升发热及电磁噪音现象。
开关本身具有灭弧装置，可带负荷操作。
触点材料采用耐电弧能力极强的银钨合金。
开关本身具有电气和机械双重互锁机构，确保双路电源可靠转换，互不干涉。
2、ATS的电器性能与机械性能3、CY-DCU型智能化电子控制器适合于控制所有双电路电磁式转换开关的CY-DCU型智能化电子控制器是我公司采用进口芯片，并采用环氧浇铸技术制作而成的高新技术产品，它除了具有外形美观、体积小、检测可靠、抗振动、防冲击等特点外，还具有以下重要功能：指示转换开关当前接入电源的工作状态；（2）指示转换开关当前的工作状态；（3）接入的双路电源中任一路电源停止供电时，其能控制转换开关自动切换至另一路电源供电；（4）双路电源同时供电时，电子控制器控制转换开关至主电源优先供电；（5）通过电子控制器面板上控制开关的选择，可实现转换开关的手动、自动及远程控制；（6）双路可提供0～30S以内或更长时间的延时；（7）当优先供电的主电源发生失压、欠压和缺相故障时CY-DCU型智能化电子制器能控制转换开关自动切换至另一路电源供电；说明：A1，B1，C1，N1接主电源三相四线，若是三相三线则N1接地；A2，B2，C2，N2接备用电源三相四线，若是三相三线则N2接地；L1接主电源单相高电位输入，为主电源合闸指示；L2接备用电源单相高电位输入，为备用电源合闸指示；M1 M2；M3 M4均为开关量输出；五、外部接线1、ATS系列双路电磁自动转换开关上部铜排从左向右分别接主电源（市电）的A1、B1、C1、N1相。
双电源自动切换柜(精)
双电源自动切换柜一、产品名称双电源自动切换柜二、产品简介符合标准：IEC439、GB7251-1997、JB/T9661-1999额定电压：220 380V最大电机功率：500KW输入电源回路：双回路（主用电、备用电）监视装置：标准监视仪表保护功能：热磁、雷电、短路、过流、缺相柜体：威图框架结构柜体尺寸：根据产品功率选择控制形式：定制型（根据客户提供的图纸或功能需求量身定制）工作环境：-40-60℃95%湿度适用：户内认证：CCC UL质量体系：ISO9001防护等级：IP23应用领域：医院、银行、电信、宾馆、消防等行业暖通空调水处理行业XAPPW双电源自动切换柜是一款通用的双路电源自动投入切除装置，该产品能同时输入2路独立的AC380V,500KW供电支路、即主供电、备供电，当主供电回路停止后，备用电源支路在20s内自动投入，为负载供电，当主供电恢复供电后，双电源控制器自动切换到主电源供电，备用电源停止供电，双电源控制器带有CPU和HMI操作界面，具有线路方案流程图、状态指示、故障指示、强制切换按钮。
该产品采用安全电路设计，操作可靠安全。
柜体采用威图框架式结构，前后开门，带强迫风冷系统，带有智能温湿度控制器，可自动调节柜内温湿度，永不结露，该产品可在环境温度60℃、相对湿度95%以内环境中使用。
三、产品特色1．采用双列复合式触头/横拉式机构/微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）；2．采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；3．采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；4．操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，节能显著。
5．执行负荷隔离开关带机械联锁装置，保证常用、备用电源工作可靠互不干涉；6．具有明显通断位置指示、挂锁等功能，可靠实现电源与载间的隔离；7．安全性能好，自动化程度高，可靠性高，使用寿命8000次以上；8．机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；9．具有主电源合、备用电源分；主动源分、备用电源合；主、备电源均断开三种稳定工作（I-0-II）;10．安装方便，控制回路采用接插式端子连接；11．四种操作功能；紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
RMW 双电源自动转换开关智能控制器使用说明书
双电源自动转换系统自动转换系统可同时对两路电源电压进行检测，当电路出现过电压或为欠电压等故障时，系统会自动控制电路的切换，实现电路自动转换的功能。
自投自复（R ）、自投不自复（S ）和市电—发电机（F ）三种控制功能一体化。
附加通讯功能（采用ModBus-RTU 通讯协议），实时监控系统运行状态和各类参数、功能的修改与设置。
手动控制方式和自动控制方式。
简要说明技术参数控制电压：额定控制电压（Ue 为额定相电压）a. 常用电源和备用电源欠压设定值：65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值：85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值：110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间：0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间：0.1S 〜480S 连续可调c. 常用电源返回断开延时时间：0.1S 〜240S 连续可调d. 开关切换接通延时时间：0.1S 〜480S 连续可调e. 常用电源确认正常延时时间：0.1S 〜900S 连续可调使用条件工作电源：交流AC230V/50Hz ；直流DC24V 电压检测：三相五线（AC400V ）直接输入工作环境：-10˚C~60˚C ，且24小时的平均值不超过35˚C ；海拔高度不超过2000米； 污染等级为3级。
双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全，这里以RMW-F自动转换开关智能控制器为例进行说明。
控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。
三位数码管可显示两路电源的各相电压值，延时时间值及一些设定值。
指示灯用于指示控制器的当前状态。
参数设定方法：见另附“自动转换开关使用说明书”注意：1、在设置过程中不允许影响开关正常工作。
正泰双电源自动转换开关使用说明与接线图
7、NZ7外部接线图
注：
a.QN常用侧执行断路器
b.QR备用侧执行断路器
8、进线方式
8.2安装方式：垂直安装和水平安装
9、外形及安装尺寸
10、订货须知
用户在订货时应注明产品的型号、电流规格、极数等信息。
如：订自动转换开关电器，壳架电流100A，额定电流100A，分断能力H型，4极，A型控制器，即写为：NZ7-100H/4100YAX
4技术性能
4.1主回路电气技术参数：
4.1.1主回路额定绝缘电压Ui：660V
4.1.2主回路额定工作电压AC：400V
4.1.3额定频率：50Hz
4.1.4额定电流(A)：1、2、3、4、6、10、16、20、32、40、50、63、80、100、125、160、180、200、225、250、315、400、500、630。
4.2.2 Adopting a set of special mechanical interlocking mechanism to realize double protection of electric mechanical interlocking between two circuit breakers, in order to guarantee no closing synchronously for two circuit breakers.
1,2,3,4,6,10,16,20,32,40,50,63,80,100,125,160,180,200,225,250,315,400,500,630……6300.
4.2 Technical parameter of main circuit in construction:
双电源切换柜控制柜安全操作及保养规程
双电源切换柜控制柜安全操作及保养规程一、引言双电源切换柜控制柜是一种用于电力系统中的关键设备，用于实现对电源的自动切换和监测，确保供电的可靠性和稳定性。
为了确保双电源切换柜的正常运行和延长其使用寿命，本文档详细介绍了双电源切换柜控制柜的安全操作和保养规程。
二、安全操作规程2.1 控制柜准备工作1.操作人员应仔细阅读双电源切换柜控制柜的使用说明书，并掌握相关操作方法和安全注意事项。
2.在操作前应检查双电源切换柜控制柜的外壳和配线，确保其完好无损，无漏电、短路等安全隐患。
3.确认双电源切换柜控制柜的运行电源已经切换到备用电源，确保操作过程中不会对正常供电造成影响。
2.2 操作步骤1.打开双电源切换柜控制柜的门，检查内部连接线路和元器件的正常性。
2.根据实际需求，选择相应的操作按钮，进行电源切换操作。
操作前应仔细确认备用电源的供电状态是否正常。
3.在切换过程中，应注意观察仪表指示灯的变化，确保切换过程顺利完成。
4.切换完成后，仔细检查控制柜内部的连接和设备是否存在异常情况，如有异常应及时报修处理。
5.操作完成后，关闭控制柜的门，确保控制柜内部的安全和密封性。
2.3 安全预防措施1.操作人员应穿戴符合要求的劳动防护用品，包括绝缘手套、护目镜等。
2.在操作过程中，应注意避免金属工具和其他导电物体进入控制柜内部，以防触电事故发生。
3.操作过程中应注意握紧电源切换柜控制柜的手柄，避免人为失误导致操作错误。
4.禁止将控制柜用于超过额定电流和负载的运行情况，以免发生电气火灾或设备损坏。
三、保养规程3.1 定期巡检1.每月对双电源切换柜控制柜进行一次外观巡检，检查其外壳、配线和连接器的完整性。
2.每季度对双电源切换柜控制柜进行一次内部巡检，检查其内部元器件的磨损情况，确保无异常。
3.2 清洁保养1.每季度对双电源切换柜控制柜进行一次清洁保养，使用干净的棉布擦拭控制柜的外壳和屏幕，避免灰尘和污染物进入控制柜内部。
2.定期清理控制柜内部的杂物和积尘，确保控制柜内部的通风良好，避免过热影响设备的正常工作。
德力西 CDQ9s 系列双电源自动转换开关电器 说明书
电流规格 Ie(A)额定限制短路电流以断路器保护时可达值(kV)额定冲击耐受电压 Uimp 极数触头转换时间6316,20,25,32,40,50,63125250400800658002,3,4壳架电流 Ith(A)16,20,25,32,40,50,63,80,100,125*160,200,225,250315,350,400315,350,400,500,630,700,800**(kA)额定绝缘电压 Ui (V)8(P)2,3,4,N3额定限制短路电流以熔丝保护时可达值(kA)1001202P,3P,4P,N33,4主触头位置数2(II) ，3(III)3(III)2(II) ，3(III)-N3型3(III)0.1~0.3s 0~1800*：16,20,25,32,40,50,63电流仅N3.**：315,350,400电流仅N3.3,4,N3-(常用到备用T 1)(备用到常用T 3)0.1~0.7s 0.1~0.3s 0.1~0.6s 0.1~0.6s-III段式II段式：800壳架Iq需要搭配西门子3NA3675型熔断器使用.电压不平衡转换频率显示负荷卸载常用/备用优先16A~800A：标准配置-：无此配置----自投自复自投不自复互为备用--通讯接口（RS485）-：可选配置额定短路接通能力 Icm (kA)机构PC级励磁式结构整体式，分体式额定短时耐受电流 Icw (kA)5（0.03s)10（0.03s)10（0.03s)10（0.03s)16（0.06s)817171732分体式控制器类型A,C C 机械寿命2500025000200002000015000电气寿命80006000600060006000使用类别AC-33A AC-33A AC-33B AC-33B AC-33iB***AC-33B***：AC-33iB(700/800A).转换动作时间返回转换时间III段式0.2~0.6s II段式II 0.39~0.91s0.2~0.6s -0.39~0.91s 0.39~0.91s III段式II段式0.19~0.91s+（A型延时设定0～10s；C型延时0～1800s）A型(0.9~1.1s) +（延时设定0～10s），C型(0.29~0.61s) +（延时0～1800s）0.2~0.8s+（A 型延时设定0～10s；C型延时0～1800s） A型(0.9~1.1s） +（延时设定0～10s），C型(0.29~0.61s +（延时0～1800s）-C 型：(0.29~0.61s) +（延时0～1800s）(2)：最大期望维护值.A型插拔式ATSE (63A~400A)5.1 2P、3P、4P尺寸面板开孔尺寸A型控制器尺寸图C型控制器外形尺寸及面板开孔尺寸A型插拔式 ATSE (125A~250A)5.2 N3尺寸C型分体式 ATSE (125A~ 250A )C型分体式 ATSE (400~800A)警 告由于手动操作力度、速度、角度方面不太容易掌握，而不当的手动操作会影响产品性能，因此，在通电 的情况下，尽量使用控制器进行操作，确需手动操作时，请注意以下几点： 1. 操作者有手动操作的经验，熟悉手动操作的程序； 2. 操作者佩戴有完备的防护器具；3. 操作者确定产品机构正常，专用手柄完好；4. 操作者确定全部电源已断开；5. 操作者确定负荷较轻，并确定负荷、电源线路无故障。
ATS柜操作说明书
自动转换柜说明一，概述自动转换柜（又称ATS柜,双电源自动切换柜、双电源自动转换柜）主要用于主电源和应急电源之间的自动切换，它与自启动柴油发电机组一起组成了自动应急供电系统，可以在主电源停电后自动的将应急照明、保安电源、消防设备等负载切换到发电机组上，是医院、银行、电信、机场、电台、宾馆及工厂企业应急供电电源及消防电源等。
二，主要元器件2．1 DCU智能控制器。
2．2 双电源转换开关。
三，控制功能与柴油发电机组相配套的每台自动转换柜都具有“自动”/“手动”自由转换功能，用户可根据使用需要进行任意切换。
在自动状态下主用电源正常时，无论备用电源正常与否，转换开关将一直转向主用电源侧，由主用电源向负载供电，对主用电源有优先选择权。
3，1 控制器的自动状态(1) 将DCU智能控制器的控制状态设置为“自动”。
(2) 当主用电源异常时,柴油发电机组自动启动，双电源开关自动切换到备用电侧, ,此时由柴油发电机组向负载供电。
(3)当主用电源正常时，无论发电机组运行与否，转换开关将一直转向主用电源侧，由主用电源向负载供电，对主用电源有优先选择权。
同时给柴油发电机组一个自动停机信号。
3，2 控制器的手动状态(1) 将DCU智能控制器的控制状态设置为“手动”。
（2）根据客户要求，通过DCU智能控制器上的“主电源手动”按键和“备用电源手动”按键来选择由主用电源还是备用电源向负载供电。
四，DCU智能控制器4．1 自动手动转换设定方法面板上设有自动、手动转换按钮，此按钮是自锁型的，按下为手动模式（MANUAL），同时手动指示灯亮；弹起为自动模式（AUTO），同时自动指示灯亮。
4．2 自动模式操作将自动转换钮置于自动位置“”，自动指示灯亮。
自动模式时，控制器根据状况自动完成两路电源之间的转换，智能控制器根据状况自动完成两路电源之间的转换，转换时间由面板设定，范围(0～30S）。
1、两路电源都正常时转换至主电源。
2、主电源不正常而备用电源正常时，切断主电源转换至备用电源；主电源恢复时，切断备用电源再转换至主电源。
