江苏大学机械设计2005真题

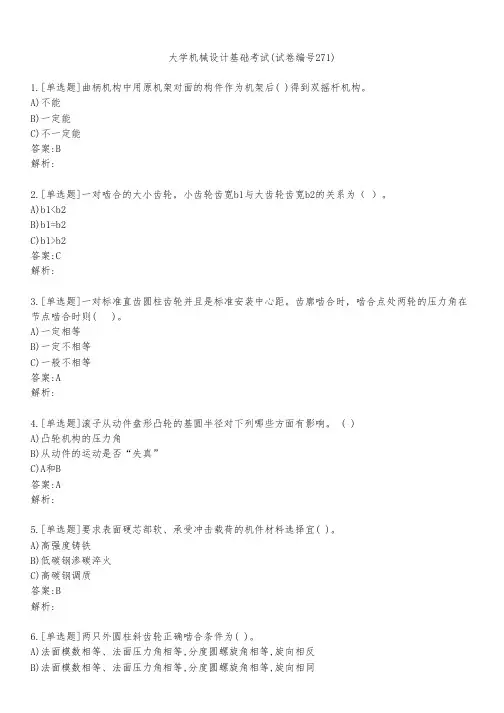

大学机械设计基础考试(试卷编号271)
大学机械设计基础考试(试卷编号271)1.[单选题]曲柄机构中用原机架对面的构件作为机架后( )得到双摇杆机构。
A)不能B)一定能C)不一定能答案:B解析:2.[单选题]一对啮合的大小齿轮，小齿轮齿宽b1与大齿轮齿宽b2的关系为（ ）。
A)b1<b2B)b1=b2C)b1>b2答案:C解析:3.[单选题]一对标准直齿圆柱齿轮并且是标准安装中心距。
齿廓啮合时，啮合点处两轮的压力角在节点啮合时则( )。
A)一定相等B)一定不相等C)一般不相等答案:A解析:4.[单选题]滚子从动件盘形凸轮的基圆半径对下列哪些方面有影响。
( )A)凸轮机构的压力角B)从动件的运动是否“失真”C)A和B答案:A解析:5.[单选题]要求表面硬芯部软、承受冲击载荷的机件材料选择宜( )。
A)高强度铸铁B)低碳钢渗碳淬火C)高碳钢调质答案:B解析:6.[单选题]两只外圆柱斜齿轮正确啮合条件为( )。
C)法面模数相等、法面压力角相等答案:C解析:7.[单选题]滚子链传动中，尽量避免采用过渡链节的主要原因是什么？ （ ）A)制造困难B)价格高C)链板受附加弯曲应力答案:C解析:8.[单选题]直齿锥齿轮是按( )的当量直齿圆柱齿轮进行强度计算的。
A)大端B)小端C)齿宽中点处答案:C解析:9.[单选题]滚动轴承中,为防止轴承发生疲劳点蚀,应进行 。
A)疲劳寿命计算B)静强度计算C)极限转速验算答案:A解析:10.[单选题]为满足结构紧凑和实现较大的传动比,可以选用( )。
A)单对齿轮B)定轴轮系C)周转轮系答案:C解析:11.[单选题]当轴系不受轴向力作用,该轴系相对机架( )轴向定位。
A)无需B)只需一端C)两端均需答案:C解析:12.[单选题]在带的线速度一定时减小带的长度,对带的疲劳寿命的影响是( )。
C)无影响答案:A解析:13.[单选题]哪种轴只承受弯矩而不承受扭矩？ （ ）A)心轴B)传动轴C)转轴答案:A解析:14.[单选题]向心滑动轴承,载荷及转速不变,宽径比不变,若直径增大1倍,则轴承的平均压强P与圆周速度I/的乘积pv值为原来的( )倍。

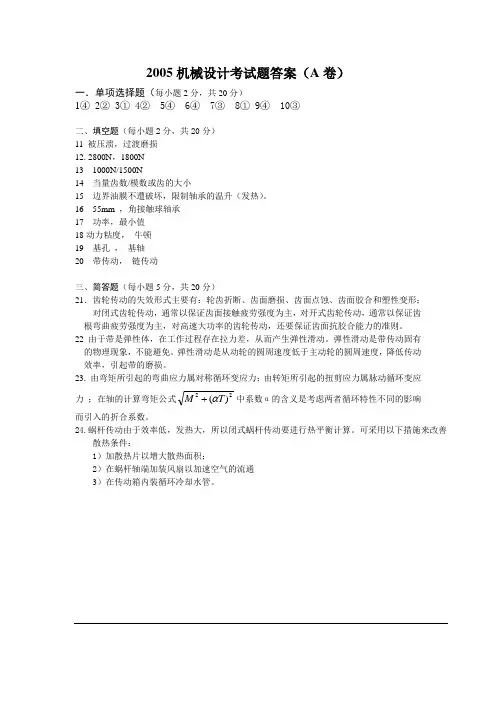

05机械设计考试题答案(A卷)
2005机械设计考试题答案（A 卷）一．单项选择题（每小题2分，共20分）1④ 2② 3① 4② 5④ 6④ 7③ 8① 9④ 10③二、填空题（每小题2分，共20分） 11 被压溃，过渡磨损 12. 2800N ，1800N 13 1000N/1500N14 当量齿数/模数或齿的大小15 边界油膜不遭破坏，限制轴承的温升（发热）。
16 55mm ，角接触球轴承 17 功率，最小值 18动力粘度， 牛顿 19 基孔 ， 基轴20 带传动， 链传动三、简答题（每小题5分，共20分）21．齿轮传动的失效形式主要有：轮齿折断、齿面磨损、齿面点蚀、齿面胶合和塑性变形； 对闭式齿轮传动，通常以保证齿面接触疲劳强度为主，对开式齿轮传动，通常以保证齿根弯曲疲劳强度为主，对高速大功率的齿轮传动，还要保证齿面抗胶合能力的准则。
22由于带是弹性体，在工作过程存在拉力差，从而产生弹性滑动。
弹性滑动是带传动固有的物理现象，不能避免。
弹性滑动是从动轮的圆周速度低于主动轮的圆周速度，降低传动效率，引起带的磨损。
23. 由弯矩所引起的弯曲应力属对称循环变应力；由转矩所引起的扭剪应力属脉动循环变应力 ；在轴的计算弯矩公式22)(T Mα+中系数α的含义是考虑两者循环特性不同的影响而引入的折合系数。
24.蜗杆传动由于效率低，发热大，所以闭式蜗杆传动要进行热平衡计算。
可采用以下措施来改善散热条件：1）加散热片以增大散热面积；2）在蜗杆轴端加装风扇以加速空气的流通 3）在传动箱内装循环冷却水管。
四、 分析与计算题（每小题10分，共30分）25．解：1）螺栓组受力分析 横向载荷N P 1500=旋转力矩mm N PL T .600000==由横向载荷产生的每颗螺栓的横向载荷为N P P P P P P P 5003/321====由旋转力矩产生的每颗螺栓的横向载荷为N rT P P P T T T 20003321====由受力分析可知，螺栓1受力最大，其值为 N P P F T P 250011=+=2.确定螺栓所受预紧力F 0F K f F s ≥0N F 200000= ( 5分)2）确定螺栓的小径 由强度条件P P2][3.1421σπσ≤⨯=dF ca螺栓许用应力为：MPa S s 120/][==σσ 所以，螺栓的螺纹小径为mm d 609.161≥ （5分）26．解：1） 轴承的径向载荷 N F F F r 1800300200030600010030030100211=⨯-⨯=-=N F F F r r 420018006000112=-=-= （3分）2） 轴承的轴向载荷派生轴向载荷 N F F r d 126018007.07.011=⨯==N F F r d 294042007.07.022=⨯==因为221d d F F F >+所以轴承的轴向载荷分别为 N F F d a 126011==N F F F d a 326020001260212=+=+= （3分） 3） 轴承的当量动载荷1P 、2P 轴承1，因为e F F r a ===7.01800126011，取X=1, Y=0N YF XF f P a r t 216018002.1)(111=⨯=+=轴承2，因为e F F r a >==78.04200326022，取X=0.41, Y=0.85N YF XF f P a r t 5392)326085.0420041.0(2.1)(222=⨯+⨯⨯=+= （2分）因为12P P >所以取轴承的当量动载荷为N P P 53922== 4)轴承寿命h P C f n L t h 130155392562001145060106010366=⎪⎭⎫⎝⎛⨯⨯=⎪⎭⎫ ⎝⎛=ε （2分）27．解：1） 左旋（2分）2）如图（3分）kW P P 645.597.06223=⨯==η3）Ⅲ轴功率为：kW P P 645.597.06223=⨯==η总传动比为：489.152395207534123412=⨯==⋅=z z z z i i iⅢ轴转速为：min /98.61489.1596013r in n ===Ⅲ轴为：mm N n P T .86979398.61645.51055.91055.963363≈⨯⨯=⨯=齿轮4的分度园直径为：mm z m d n 73.3838cos 954cos 044=⨯==β作用在齿轮4啮合点圆周力为：N d T F t 36.453373.38386979322434=⨯==作用在齿轮4啮合点径向力为：N F F nt r 29.16658cos 20tan 39.4533cos tan 044=⨯==βα作用在齿轮4啮合点轴向力为：N F F t a 8.6368tan 39.4533tan 044=⨯==β （5分）2五、结构设计 （ 28和29各小题改正正确给2分，30和31小题各3分，共计10分） 28．30．②④③ 轴肩处过渡园角半径R5大于与之配合零件毂孔的倒角，轴上零件不能靠紧轴肩而到准确的定位，可减小轴肩处过渡园角半径增大零件毂孔的倒角。
2005年机械设计试题答案
2005年机械设计试题答案一、是非题(9小题, 每小题1分, 共9分。
正确的在（）中写“T ”，错误的在（ ）中写“F ”)1.某转轴采用40钢（σS MPa =335）,经校核其扭转刚度不够，可改选高强度合金结构钢40Cr ()σS MPa =785，以提高刚度。
(F )2. 用普通平键时，键的截面尺寸b ×h 和键长L 都是根据强度计算确定的。
(F )3. 强度计算主要有三种方法：扭转强度条件计算，按弯扭合成进行强度条件验算，按疲劳强度条件进行校核。
对于每一根轴都必须经过这三种方法依次计算过,才能保证安全可靠。
(F )4．变应力是由变载荷产生，也可能由静载荷产生。
（T ）5. V 带横截面中两工作面之间的夹角为40°，所以带轮槽角也是40°。
(F )6. 同一减速器中，如果忽略效率不计，在工作过程中，则每个轴所传递的转矩是相等的。
（F )7. 紧的普通螺栓联接，其螺栓危险截面承受的只是拉应力。
（F ）8. 螺纹的螺旋升角愈小，螺纹的自锁性能愈好。
（T ）9. 计算蜗杆传动的啮合效率时，蜗杆和蜗轮齿面间的当量摩擦系数可根据两者的相对滑动速度选取。
(T )二、填空题〔每空1分，共12分〕1.从防松工作原理来看，弹簧垫圈属于 摩擦 防松；止动垫圈与园螺母配用属于 机械 防松措施。
2.已知某三线螺纹中径为9.5mm ，螺距为1mm ，则螺纹的导程为 3 mm 。
3.按国家标准GB/292-93规定，代号为7210C 的滚动轴承类型为 角接触球轴承 轴承，其内径为 50 mm ，直径系列为 轻 系列，C 代表 公称接触角15º，其精度为 P0 级。
4.平键的工作面为 两侧 面，工作时靠 轴槽、键及毂槽的侧面受挤压 来传递转矩。
5.V 带传动中带工作中最大应力产生在 紧边进入小带轮 处，其值为c b11max σσσσ++=。
三、问答题〔每题6分、计24分〕1.分别说明普通螺纹、梯形螺纹的特点和应用场合。
江苏大学机械设计2005真题
机密★启用前江苏大学2005年硕士研究生入学考试试题考试科目：机械设计考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效。
需用计算器A.制造困难 B ．要使用较长的销轴 C ．不便于安装 D ．链板要产生附加的弯曲应力9、在设计V 带传动中，选取小带轮直径应满足d d1≥d dmin ，是为了防止 。
A ．带的弯曲应力过大B ．小带轮上的包角过小C ．带的离心力过大D ．带的长度过长10、计算轴的当量弯矩时，若轴的弯曲应力按对称循环变化，而剪应力作脉动循环变，则应力折算系数α取 。
A ．B ．C ．D ．[][]b b 01σσ+[][]b b 10-σσ[][]b b 01σσ-[][]bb 11+-σσ（、、分别为静、对称循环和脉动循环应力状态时的许用弯曲应力）[]1+σ[]1-σ[]0σ11、在基本额定动载荷C 作用下，滚动轴承的基本额定寿命为106转时，其可靠度为 。
A ．10℅B ．80℅C ．90℅D ．99℅12、下列四种叙述中________是正确的。
A.变应力只能由变载荷产生B.静载荷不能产生变应力C.变应力是由静载荷产生D.变应力是由变载荷产生，也可能由静载荷产生。
13 、普通圆柱蜗杆传动的中间平面是指 。
A. 通过蜗轮轴线并垂直于蜗杆轴线的平面B. 垂直于蜗杆轴线并切于蜗轮分度圆的平面C. 垂直于蜗轮轴线并切于蜗杆分度圆的平面D. 通过蜗杆轴线并垂直于蜗轮轴线的平面14、齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在A ．齿顶部分 B. 靠近节线的齿顶部分 C ．齿根部分 D. 靠近节线的齿根部分15、在蜗杆传动中，将蜗杆分度圆d 1定为标准值是为了 。
A ．使中心距也标准化B ．为了防止蜗杆刚度过小C ．为了提高加工效率D ．为了减小蜗轮滚刀数目，便于滚刀标准化三、简答题（共22分）1、试述带传动中的弹性滑动和打滑现象是如何发生的？它们对传动有何影响？（8分）2、平键联接的失效形式有哪些？其设计准则如何？（6分）3、请写出流体动力润滑的基本方程并说明形成流体动力润滑的必要条件。

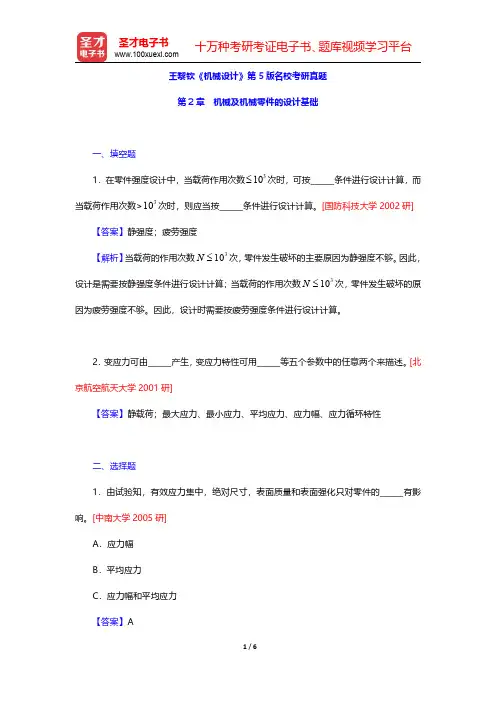

王黎钦《机械设计》第5版名校考研真题(机械及机械零件的设计基础)【圣才出品】
王黎钦《机械设计》第5版名校考研真题第2章机械及机械零件的设计基础一、填空题1．在零件强度设计中，当载荷作用次数310≤次时，可按______条件进行设计计算，而当载荷作用次数>310次时，则应当按______条件进行设计计算。
[国防科技大学2002研]【答案】静强度；疲劳强度【解析】当载荷的作用次数310N ≤次，零件发生破坏的主要原因为静强度不够。
因此，设计是需要按静强度条件进行设计计算；当载荷的作用次数310N ≤次，零件发生破坏的原因为疲劳强度不够。
因此，设计时需要按疲劳强度条件进行设计计算。
2．变应力可由______产生，变应力特性可用______等五个参数中的任意两个来描述。
[北京航空航天大学2001研]【答案】静载荷；最大应力、最小应力、平均应力、应力幅、应力循环特性二、选择题1．由试验知，有效应力集中，绝对尺寸，表面质量和表面强化只对零件的______有影响。
[中南大学2005研]A．应力幅B．平均应力C．应力幅和平均应力【答案】A【解析】有效应力集中，绝对尺寸，表面质量和表面强化只对零件的应力幅有影响。
2．受稳定径向载荷的一转轴，轴截面产生的弯曲应力为______应力。
[武汉理工大学2004研]A．静B．对称循环变C．脉动循环变D．非对称循环变【答案】B【解析】轴截面的弯矩是不变的，但随着轴的转动，拉压应力区则变化。
所以对于一点来说，轴截面的弯曲应力是正负变化的，故为对称循环变应力。
3．影响零件疲劳强度的综合影响系数或与______等因素有关。
[华东理工大学2005研]A．零件的应力集中、加工方法、过载B．零件的应力循环特性、应力集中、加载状态C．零件的表面状态、绝对尺寸、应力集中D．零件的材料、热处理方法、绝对尺寸【答案】C【解析】影响疲劳极限的因素：应力集中、绝对尺寸、表面状态。
4．两圆柱体沿母线相压，载荷为F时，最大接触应力为，若载荷增大到2F时，最大接触应力变为______。

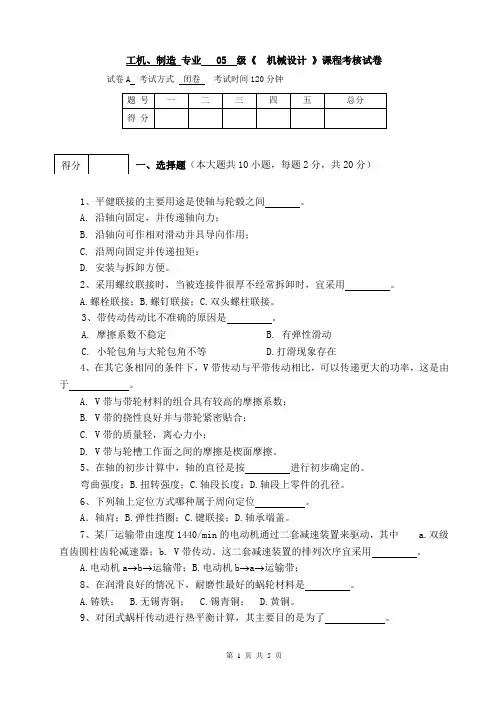

05级机械设计试卷[1]
![05级机械设计试卷[1]](https://img.taocdn.com/s3/m/8785c403de80d4d8d15a4fd3.png)
工机、制造专业 05 级《机械设计》课程考核试卷试卷A 考试方式闭卷考试时间120分钟一、选择题（本大题共10小题，每题2分，共20分）1、平健联接的主要用途是使轴与轮毂之间。
A.沿轴向固定，并传递轴向力；B.沿轴向可作相对滑动并具导向作用；C.沿周向固定并传递扭矩；D.安装与拆卸方便。
2、采用螺纹联接时，当被连接件很厚不经常拆卸时，宜采用。
A.螺栓联接；B.螺钉联接；C.双头螺柱联接。
3、带传动传动比不准确的原因是。
A. 摩擦系数不稳定B. 有弹性滑动C. 小轮包角与大轮包角不等D.打滑现象存在4、在其它条相同的条件下，V带传动与平带传动相比，可以传递更大的功率，这是由于。
A.V带与带轮材料的组合具有较高的摩擦系数；B.V带的挠性良好并与带轮紧密贴合；C.V带的质量轻，离心力小；D.V带与轮槽工作面之间的摩擦是楔面摩擦。
5、在轴的初步计算中，轴的直径是按进行初步确定的。
弯曲强度；B.扭转强度；C.轴段长度；D.轴段上零件的孔径。
6、下列轴上定位方式哪种属于周向定位。
A．轴肩；B.弹性挡圈；C.键联接；D.轴承端盖。
7、某厂运输带由速度1440/min的电动机通过二套减速装置来驱动，其中 a.双级直齿圆柱齿轮减速器；b. V带传动。
这二套减速装置的排列次序宜采用。
A.电动机a→b→运输带；B.电动机b→a→运输带；8、在润滑良好的情况下，耐磨性最好的蜗轮材料是。
A.铸铁；B.无锡青铜；C.锡青铜；D.黄铜。
9、对闭式蜗杆传动进行热平衡计算，其主要目的是为了。
A.防止润滑油受热后外溢，造成环境污染；B.防止润滑油温度过高后使润滑条件恶化；C.防止蜗轮材料在高温下机械能下降；D.防止蜗杆蜗轮发生热变形后，正确啮合受到破坏。
10、滚动轴承基本额定动载荷所对应的基本额定寿命是。
A.107；B.25⨯107；C.106；D.5⨯106。
二、填空题（本大题共12小题，每空1分，共20分）1、普通三角形螺纹的牙型角为____________度。
2005机械设计试题答案
一、简答题（15分、每小题5分）1．在具有稳定输入、输出功率的机器上，转轴以定速转动，当不考虑外来冲击和载荷波动等作用时，请分别将内部受的是稳态应力或交变应力的零件的编号写入相应的静应力、交变应力、利用摩擦工作的分类中。
A．机箱箱体的地脚螺栓；B．安有齿轮的旋转轴；C．轴上的齿轮；D．轴上的蜗杆；E．轴上的滚动轴承；F．轴上的平键；G．轴端的花键；H．轴上的销；I．联轴器；J．离合器；K．联轴器上的螺栓；L．输入端的V带；M．输出端的滚子链受稳态应力的零件是：受交变应力的零件是：利用摩擦工作的零件有：解：受稳态应力的零件是：A、F、G、H、I、J、K受交变应力的零件是：B、C、D、E、L、M利用摩擦工作的零件有：A、E、J、K、L2．在按疲劳强度设计零件时，都要用到下面的强度准则：σ≤[σ]或τ≤[τ]请问在利用上面的公式设计时，它与按静强度设计时的类似公式有什么不同之处？答：按疲劳强度设计时，因为载荷是变化的，零件的工作应力不再是简单的正应力或剪应力，除了必须考虑应力的均值和变化幅值的大小外，还必须考虑载荷变化规律的影响。
另外，疲劳强度与许多因素（如载荷性质、零件尺寸、表面加工精度、应力集中情况等）有关，因此在这类机械零件的设计过程中必须根据具体工况加以修正。
3．请写出摩擦学设计时所用到的主要三个准则，并分别简要解释它们的含义。
答：由于目前对磨损的计算尚无可靠、定量的计算方法，因此常采用条件性计算，主要是验算压强p不超过许用值，；另外，和坏。
有时还需。
这些准则可写成p≤ [p] 验算压强以保证工作面不致产生过度磨损pv≤ [pv] 验算pv值，以限制单位接触表面上单位时间内产生的摩擦功不致过大，可防止发生胶合破v≤ [v] 验算工作速度v，使之不要过快磨损。
二、标准件（15分，每小题3分）1．请按GB/T 27-1988给出的标准标注出：公称直径为16mm、长60mm、按m6制造的铰制孔螺栓。
(新)机械设计基础(有答案)苏大期末内部资料
《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
3、螺纹连接防松，按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。
5、链传动设计时，链条节数应选数(奇数、偶数)。
链轮齿数应选数；速度较高时，链节距应选些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。
、效率和效率。
其中啮合效8、蜗杆传动的总效率包括啮合效率η1= ，影响蜗杆传动总效率的主要因素是效率。
率η19、轴按受载荷的性质不同，分为、、。
10、滚动轴承接触角越大，承受载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是应力。
A．对称循环变 B、脉动循环变 C．非对称循环变D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大CmC．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于。
A．带的线速度 B．带的紧边拉力 c．带的有效拉力 D．带传递的功率和小带轮转速的主要几何参数是。
5、对于标准齿轮传动，影响齿形系数YFA．齿轮的模数 B．齿轮的压力角 C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。
(NEW)江苏大学机械工程学院803机械原理历年考研真题汇编
本部分完
2008年江苏大学803机械原理考研真题
本部分完
2007年江苏大学453机械原理考研真题
本部分完
2006年江苏大学机械原理考研真题
本部分完
Байду номын сангаас
2005年江苏大学机械原理考研真题
本部分完
目 录
2014年江苏大学803机械原理考研样题 2012年江苏大学803机械原理考研真题 2011年江苏大学803机械原理考研真题 2010年江苏大学803机械原理考研真题 2009年江苏大学803机械原理考研真题 2008年江苏大学803机械原理考研真题 2007年江苏大学453机械原理考研真题 2006年江苏大学机械原理考研真题 2005年江苏大学机械原理考研真题
2014年江苏大学803机械原理考研样题
本部分完
2012年江苏大学803机械原理考研真题
本部分完
2011年江苏大学803机械原理考研真题
本部分完
2010年江苏大学803机械原理考研真题
本部分完
2009年江苏大学803机械原理考研真题
江苏大学机械设计考研复习题[1]
![江苏大学机械设计考研复习题[1]](https://img.taocdn.com/s3/m/4e29441382c4bb4cf7ec4afe04a1b0717fd5b3f9.png)
江苏大学机械设计考研复习题[1]一、填空及选择填空：把答案写在题中的空格里( 每空2分, 共26分)1、工程上常用的螺纹联接的防松方法有___________、____________与_______________。
2、滚动轴承的基本额定寿命L h10是指_______________。
3、阿基米德蜗杆传动的正确啮合条件是______________、______________与_______________。
4、带传动中，带每转一周受____________应力、_________应力与________应力作用，最大应力发生在 ________________。
5、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度二、说明下列滚动轴承代号的意义 (本大题共4小题，每小题4分，总计16分)1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图示托架受铅垂力F （N ），托架与托体之间的摩擦系数为µs,,可靠系数K f =1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d 1的计算式。
（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷N F R 5400=，N F A 2700=n=1250r/min ，运转时有轻微冲击1.1=p f ，试计算这对轴承当量动载荷p 与寿命L 10h 。
轴承参数：d=20mm ；N C r 305000=； N C r 28200=；35.0=e ；Fa/Fr ≤e ，x=1，y=0；Fa/Fr>e ，x=0.4，y=1.7，[注：)2/(Y F F r s =] (本题16分)F F 12四、分析题（18分） 图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m =8mm ，d 1=64mm(q =8)，z 1=2，z 2=42，蜗杆输入转矩T 1=38000N .mm ，蜗杆传动效率η＝0.75。
2005机械设计基础试题
考试科目机械设计基础适用学科（专业）机械设计及理论（如无特殊注明，所有答案必须写在答题纸上，否则以“0”分计算）一、判断题：( 判断下列各论断是否正确,正确者写Y,错误者写N)(共10分每小题1分) （在答题纸上的答题格式如：一、判断题：1、Y, 2、N……）1. 平面四杆机构的压力角等于零度时，则机构处于死点位置。
2. 标准渐开线直齿圆柱齿轮是指分度圆上模数和压力角均为标准值的齿轮。
3.存在整转副的机构一定是曲柄摇杆机构。
4.滚子从动件盘形凸轮机构的基圆半径是指凸轮理论轮廓曲线到凸轮回转中心的最小距离。
5.铰链四杆机构的最长杆加最短杆的长度和大于其余两杆长度的和,则该机构必定是双摇杆机构。
6.三角形螺纹常用于静联接的主要原因是它的强度高。
7.零件的截面形状一定, 当截面尺寸增加时,其疲劳极限值将随之降低。
8.转轴是指同时承受弯矩和扭矩的轴。
9. 对于受轴向变载荷的紧螺栓联接, 在螺栓总拉力不变的条件下, 增加螺栓刚度或者减小被联接件的刚度，均可提高螺栓的疲劳强度。
10.齿面点蚀、齿根弯断和齿面胶合三种失效形式，对于两轮齿面硬度均为HBS≤350的闭式齿轮传动是最主要的失效形式。
二、选择题：（每题后有若干供选择的答案，其中只有一个正确，请选出正确答案的编码）(共30分每小题2分) （答题纸上的答题格式：二、选择题：1、A, 2、B……..）1、曲柄滑块机构________存在急回特性。
A . 一定 B. 不一定 C. 一定不2、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆__________。
A.相切B. 相割C. 相离3、平面机构中若引入一个低副将带入个约束。
A、一个B、两个C、三个4、四杆机构的急回特性是针对主动件作________而言的。
A.等速转动B. 等速移动C. 变速转动或变速移动5、增加斜齿轮传动的分度圆螺旋角，将引起__________。
A.重合度减小，轴向力增加 C. 重合度增加，轴向力减小B.重合度减小，轴向力减小 D. 重合度增加，轴向力增加6、一对相互啮合的渐开线齿轮传动，小齿轮为主动轮，大小齿轮的材料、齿面硬度均不同，在传递动力时_______。
江苏大学805机械设计2004--2019年考研专业课真题
D.非金属轴瓦
9．角接触轴承承受轴向载荷的能力，随接触角a 的增大而 。
A. 增大
B. 减小
C. 不变
D. 不定
10．设计液体动压润滑向心滑动轴承时，若相对间隙y 、轴颈转速 n、润滑油的粘度h和轴承的
宽径比 B／d 均已取定时，在保证得到动压润滑的前提下，偏心率c取得越大，则轴承 的。
A．承载能力越大
处使用。
2．零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之
。
3．在基本额定动载荷 C 下，滚动轴承工作
转而不发生点蚀失效，其可靠度为 90%。
4．普通平键联接的主要用途是使轴与轮毂之间____________。
5．链轮的转速越高，节距
，齿数越少，则链传动的动载荷就越大。
6．为提高紧螺栓联接强度，防止螺栓的疲劳破坏，通常采用的方法是减小
刚度或增
大
的刚度。
7．受轴向变载荷(0~F)的紧螺栓联接，设 Cb/(Cb+Cm) 为螺拴的相对刚度（其中 Cb、Cm 分别为
螺栓和被联接件的刚度)，A1 为螺栓的危险横截面积，则螺栓承受的应力幅 σa 为
。
8．在弯曲应力是对称循环变应力的条件下，对于受剪应力为对称循环变应力的转轴，计算弯矩
（或称当量弯矩） M ca = M 2 + (aT )2 ，a 应取
五．图示普通圆柱蜗杆传动，蜗杆主动，旋向如图所示，已知模数 m＝4mm，蜗杆直径系数 q ＝10，头数 Z1＝1，蜗轮齿数 Z2＝31，压力角α＝20º，试：（1）计算蜗杆直径 d1、导程角γ、 传动中心距 a；（2）标出蜗轮 2 的各分力（Fr，Ft，Fa）方向；（3）蜗轮 2 的转向 n2 和旋向（在 答题纸上画出此传动并标出力的方向）（12 分）
江苏大学机械设计考研复习题[1]
![江苏大学机械设计考研复习题[1]](https://img.taocdn.com/s3/m/8a55113ac281e53a5802ff29.png)
机械设计复习题一一、填空及选择填空：把答案写在题中的空格里( 每空2分, 共26分)1、工程上常用的螺纹联接的防松方法有___________、____________和_______________。
2、滚动轴承的基本额定寿命L h10是指_______________。
3、阿基米德蜗杆传动的正确啮合条件是______________、______________和_______________。
4、带传动中，带每转一周受____________应力、_________应力和________应力作用，最大应力发生在 ________________。
5、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度二、说明下列滚动轴承代号的意义 (本大题共4小题，每小题4分，总计16分)1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图示托架受铅垂力F （N ），托架与托体之间的摩擦系数为µs,,可靠系数K f =1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d 1的计算式。
（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷N F R 5400=，N F A 2700=n=1250r/min ，运转时有轻微冲击1.1=p f ，试计算这对轴承当量动载荷p 和寿命L 10h 。
轴承参数：d=20mm ；N C r 305000=； N C r 28200=；35.0=e ；Fa/Fr ≤e ，x=1，y=0；Fa/Fr>e ，x=0.4，y=1.7，[注：)2/(Y F F r s =] (本题16分)F12四、分析题（18分） 图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m =8mm ，d 1=64mm(q =8)，z 1=2，z 2=42，蜗杆输入转矩T 1=38000N .mm ，蜗杆传动效率η＝0.75。
2010江苏大学硕士研究生入学考试 机械设计(附答案)
江苏大学2010硕士研究生入学统一考试机械设计一．填空题1．在基本额定动载荷C下，滚动轴承工作转而不发生点蚀失效，其可靠度为90%。
2．在圆柱齿轮传动中，齿轮直径不变而减小模数m，使轮齿的弯曲强度、接触强度及传动的工作平稳性。
3．有一普通圆柱蜗杆传动，已知蜗杆头数Z1＝1，蜗杆轮齿螺旋线方向为右旋，其分度圆柱上导程角γ＝5042＇38＇＇，蜗轮齿数Ｚ2＝45，模数m＝8mm，压力角αt＝200，传动中心距a＝220mm，则传动比i＝，蜗杆直径系数q为，蜗杆分度圆柱直径d1＝mm，蜗轮螺旋角β＝。
4．普通v带传动中，已知预紧力F0＝2500N，传递圆周力F e=800N，若不计带的离心力，则工作时的紧边拉力F1为，松边拉力F2为。
5．链轮的转速，节距，齿数越少，则链传动的动载荷就越大。
6．当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用键联接，当轴上零件需在轴上作距离较长的相对滑动，应用键联接。
7．某受预紧力F0 和轴向工作拉力F的紧螺栓联接，如果螺栓和被联接件刚度相等，预紧力F0＝8000N，在保证接合面不产生缝隙的条件下，允许的最大工作拉力F＝N。
二．选择题1．在绘制零件极限应力的简化线图时，所必需的已知数据有。
A．σ-1σ0KσψσB．σ-1σS KσψσC．σ-1 σS KσD．σ-1σSσ0ψσ2．采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用3．由试验知，有效应力集中、绝对尺寸和表面状态只影响零件的。
A．应力幅σa B．平均应力σm；C．应力幅和平均应力D．最小应力σmin4．蜗轮轮齿常用材料是。
A. 40Cr B．GCrl5C ．ZCuSnl0P1D ．L Yl25. 为了减轻摩擦副的表面疲劳磨损，下列措施中不合理的是 。
A ．降低表面粗糙度 B. 增大润滑油粘度 C. 提高表面硬度 D. 提高相对滑动速度 6．螺旋副在摩擦系数一定时，螺纹的牙型角α越大，则 。
05年
1. 零件受对称循环应力时，对于塑性材料应取（ ）作为材料的极限。
A 、材料的抗拉强度B 、材料的屈服极限C 、材料的疲劳极限D 、屈服极限除以安全系数2. 被连接件是锻件或铸件时，应将安装螺栓处加工成小凸台或沉头座，其目的是（ ）。
A 、易拧紧B 、避免偏心载荷C 、增大接触面D 、外观好3. 设计键连接的主要内容是：a 按轮毂宽度选择间的长度；b 按轴的直径选择键的剖面尺寸；c 按使用要求选择键的类型；d 进行必要的强度校核。
具体设计时的一般顺序为（ ）。
A 、abcdB 、bacdC 、cadbD 、cbad4. 带传动中，紧边拉力1F ，松边拉力2F ，则其预紧力0F 为（ ）。
A 、21F F +B 、2/)(21F F -C 、2/)(21F F +D 、21F F -5. 链传动属于（ ）。
A 、具有挠性拉曳元件的摩擦传动B 、具有直接接触的工作元件的摩擦传动C 、具有挠性拉曳元件的啮合传动D 、具有直接接触的工作元件的啮合传动6. 与标准直齿圆柱齿轮的齿形系数Y Fa 有关的参数是（ ）。
A 、工作齿宽ｂB 、 模数ｍC 、齿数zD 、压力角α7. 直齿圆柱齿轮设计中，若中心距不变，增大模数，则可以（ ）。
A 、提高齿面接触强度B 、提高齿根弯曲强度C 、弯曲和接触强度均不变D 、弯曲和接触强度均有提高8. 蜗轮轮缘与轮毂采用不同材料的目的是为了（ ）。
A 、加工方便B 、提高精度C 、节约有色金属D 、减轻重量9. 增大轴肩过渡处的圆角半径，其优点是（ ）。
AB 、使轴的加工方便C 、使零件的周向定位比较可靠D 、降低应力集中，提高轴的疲劳强度10. 下列各类轴承中，（ ）能很好地承受径向载荷与轴向载荷的联合作用。
A 、圆柱滚子轴承B 、推力球轴承C、圆锥滚子轴承D、调心滚子轴承11.设计液体动压径向滑动轴承时，若通过热平衡计算发现轴承温升过高，下列改进措施中，有效地是（）。
A、增大轴承宽径比B、减小供油量C、增大相对间隙D、换用粘度高的润滑油12.在下列联轴器中，通常所说的刚性联轴器是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
。
A.制造困难
B．要使用较长的销轴
C．不便于安装
D．链板要产生附加的弯曲应力 。 D．带的长度过长
9、在设计 V 带传动中，选取小带轮直径应满足 dd1≥ddmin ，是为了防止 A．带的弯曲应力过大 B．小带轮上的包角过小 C．带的离心力过大
10、计算轴的当量弯矩时，若轴的弯曲应力按对称循环变化，而剪应力作脉动循环变，则应力折算系数 α取 A． 。 B．
4、普通平键的截面尺寸（b×h）是根据 选标准长度系列得到的。
5、带传动的主要失效形式是_________________和____________________。 6、齿轮传动中的载荷系数 K=KAKVKαKβ，其中是 Kv 是 7、自行车的后轮轴是 、Kβ是 。 、 和磨损，很少 。
（心轴，传动轴，转轴），其所受载荷为
1 b 0 b
0 b 1 b
C．
1 b 0 b
D．
1 b 1 b
。
（ 1 、 1 、 0 分别为静、对称循环和脉动循环应力状态时的许用弯曲应力） 11、在基本额定动载荷 C 作用下，滚动轴承的基本额定寿命为 106 转时，其可靠度为 A．10℅ B．80℅ C．90℅ D．99℅
5、零件表面经淬火、喷丸、滚压处理后，其疲劳强度 A. 增加 B. 下降 C. 不变
6、对普通紧螺栓联接受轴向工作载荷时，其螺栓所受的载荷为 A．拉力 B．扭矩 C．压力 D．拉力和扭矩 是错误的。 D．z2/z1
。
7、计算蜗杆传动的传动比时,公式 A．W1/ W2 B．n1/n2 C．d2/d1
8、滚子链传动中，链节数尽量避免采用奇数，这主要因为采用过渡链节后
8、在润滑良好的闭式蜗杆传动中，其主要失效形式是蜗轮齿面产生 发生轮齿弯曲折断。 9、单向规律性不稳定变应力的疲劳强度计算是根据 10、相同尺寸的球轴承与滚子轴承相比，前者承载能力较_____________。 二、选择题（每空 2 分，共 30 分） 1、带传动正常工作时不能保证准确的传动比是由于 A．带容易变形和磨损 变形不符合虎克定律 2、普通平键接联采用两个键时，一般两键间的周向布置角度为 A．90° B. 120° C.135° D.180° B．带在带轮上出现打滑 。
三、简答题（共 22 分） 1、试述带传动中的弹性滑动和打滑现象是如何发生的？它们对传动有何影响？（8 分） 2、平键联接的失效形式有哪些？其设计准则如何？（6 分） 3、请写出流体动力润滑的基本方程并说明形成流体动力润滑的必要条件。（8 分） 四、如图所示的带式运输机，原设计方案(a)中各部分承载能力正好满足设计要求，装配时错装成方案 （b）。问：装错后的方案（b）是否适用？带传动和齿轮传动还能否适用？为什么?（7 分）
机密★启用前
江苏大学 2005 年硕士研究生入学考试试题
考试科目： 机械设计 考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效。需用计算器
一、填充题（每空 1 分，共 16 分） 1、在设计和使用机器时，应力求缩短摩擦副磨损过程的 期的到来。 2、双头螺柱联接和螺钉联接相比，它们的用途基本相同，但前者常用于__________的场合。 3、新国标规定，润滑油在 ℃时的运动粘度的中心值作为润滑油的牌号。 查标准确定的；键的长度 L 一般按 期，延长 期，推延剧烈磨损
进行计算的。
C．带传动工作时发生弹性滑动
D．带的弹性
3、圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数，轮齿的弯曲强度将 会 A.降低 。 B.不变 C.提高 。
4、在不完全液体润滑径向滑动轴承的设计中，限制 pv 值的主要目的是防止 A. 过度磨损 B. 塑性变形 C. 疲劳破坏 D. 温升过高 。
图2 七、一齿轮传动装置如图 3 所示，轮 1 主动，转向如图，经轮 2 传到轮 3，三齿轮齿数分别为
共 5 页,第 2 页
图1 五、一受轴向变载荷作用的紧螺栓联接，已知工作载荷 F 在 0～10000N 之间变化，螺栓刚度与被联接件 的刚度之比为 Cb/Cm=4，螺栓危险截面面积 A=150mm2，残余预紧力 F1 为 15000N。试： （1）求预紧力 F0，计算应力σca ； （2）画出力－变形示意图（反映出螺栓中的拉力的变化）； （3）求平均应力σm，应力幅σa；(12 分) 六、图 2 所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置，蜗杆为主动件，若蜗杆 1 的转动方向如 图中 n1 所示，蜗杆齿的螺旋线方向为右旋。为使中间轴 I 所受的轴向力能抵消一部分，试分析： （1）确定蜗轮 2、斜齿轮 3、斜齿轮 4 的轮齿旋向及蜗轮 2 的转向 n2； （2）在图 2 的主视图上，画出蜗轮 2 的圆周力 Ft2、径向力 Fr2 和斜齿轮 3 的圆周力 Ft3、径向力 Fr3 的方 向：在左视图上画出蜗轮 2 的轴向力 Fa2 和斜齿轮 3 的轴向力 Fa3 方向。 （3）若已知模数 m＝2.5mm，蜗杆直径系数 q＝18，头数 Z1＝1，蜗轮齿数 Z2＝62，α＝20º，T1＝ 10000Nmm，传动效率η＝0.8，试求计算蜗杆直径 d1，导程角γ，中心距 a；并分别计算分力 Ft2，Fr2， Fa2 的大小。（22 分）
14、齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在 A．齿顶部分 B. 靠近节线的齿顶部分 C．齿根部分 D. 靠近节线的齿根部分 。 C．为了提高加工效率
15、在蜗杆传动中，将蜗杆分度圆 d1 定为标准值是为了 A．使中心距也标准化 B．为了防止蜗杆刚度过小
D．为了减小蜗轮滚刀数目，便于滚刀标准化
12、下列四种叙述中________是正确的。
A.变应力只能由变载荷产生 B.静载荷不能产生变应力 C.变应力是由静载荷产生 D.变 、普通圆柱蜗杆传动的中间平面是指 A. 通过蜗轮轴线并垂直于蜗杆轴线的平面 C. 垂直于蜗轮轴线并切于蜗杆分度圆的平面
。 B. 垂直于蜗杆轴线并切于蜗轮分度圆的平面 D. 通过蜗杆轴线并垂直于蜗轮轴线的平面
