钢筋识图(手把手教你)适合新手
钢筋识图(手把手教你)
04
钢筋的加工与安装
钢筋的加工工艺
钢筋的切割：根据设计图纸， 使用切割机将钢筋切割成所 需的长度和形状。
钢筋的弯曲：使用弯曲机将 钢筋弯曲成所需的形状，如 直角、弧形等。
钢筋的焊接：使用焊接机将 钢筋连接在一起，形成钢筋 骨架。
钢筋的绑扎：使用绑扎丝将 钢筋固定在模板上，确保钢 Nhomakorabea的位置准确。
钢筋的防腐处理：在钢筋表 面涂刷防腐涂料，防止钢筋 腐蚀。
钢筋混凝土结构的施工工艺
钢筋绑扎：按照设计图纸，将钢筋绑扎成所 需的形状和尺寸
模板安装：安装钢筋后，安装模板，确保模 板的平整度和垂直度
混凝土浇筑：在模板内浇筑混凝土，确保混 凝土的密实度和均匀性
养护：混凝土浇筑完成后，需要进行养护， 确保混凝土的强度和耐久性
拆模：混凝土达到一定强度后，可以拆除模 板，进行下一步施工
钢筋的符号和标注
钢筋的符号：表示钢筋的直径、长度、形状等 标注方法：包括平面标注法和立面标注法 标注内容：包括钢筋的型号、直径、长度、间距等 标注原则：清晰、准确、简洁，便于理解和施工
钢筋的连接方式
焊接：通过加热 使钢筋熔化，冷 却后连接在一起
绑扎：通过绑扎 丝将钢筋绑扎在 一起
机械连接：通过 机械手段将钢筋 连接在一起，如 螺纹连接、套筒 连接等
钢筋识图
汇报人：XX
目录
01 02 03 04 05 06
添钢钢钢钢钢 加筋筋筋筋筋 目的图的混识 录基纸加凝图 项本的工土的 标知识与结实 题识别安构践
装识应 图用
01
单击此处添加章节 标题内容
02
钢筋的基本知识
钢筋的种类和用途
钢筋种类：热轧钢筋、冷轧钢筋、冷拉钢筋、钢丝绳等 热轧钢筋：主要用于建筑结构、桥梁、隧道等工程 冷轧钢筋：主要用于预应力混凝土结构、钢筋混凝土结构等 冷拉钢筋：主要用于建筑结构、桥梁、隧道等工程 钢丝绳：主要用于吊装、牵引、捆绑等用途

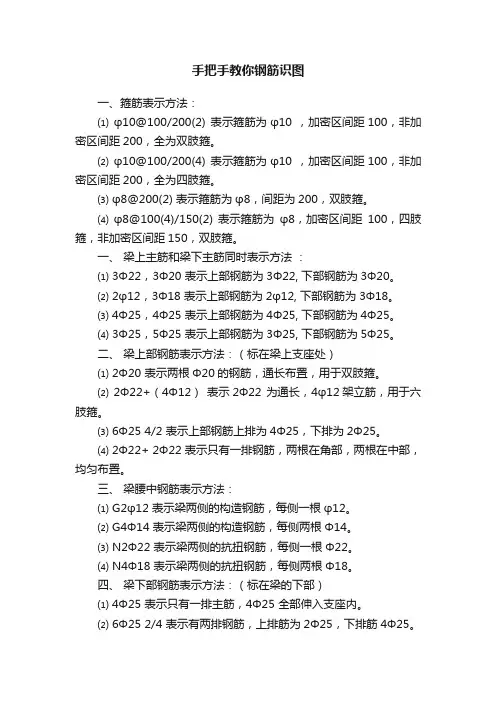

手把手教你钢筋识图
手把手教你钢筋识图一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋入门识图讲解
入门钢筋识图一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋识图手把手教你
（3）钢筋量度尺寸与下料尺寸 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸 、轴线长度不弯；二是在弯曲处形成圆弧。钢筋的量度方 法是沿直线外包尺寸，因此，弯起钢筋的量度尺寸大于下 料尺寸，两者之间的差值称为弯曲调整值。
L=
1B
3
×2
＋(h
-2bhc +2d
)×2
+
11.9d
×2
1
= 3 ×0.4×2＋(0.6-2×0.03 +2×0.006)×2 +11.9×0.006×2
= 1.33 (m)
2．箍筋肢数计算
箍筋肢数可划分为以下两种情况计算：
. （1）一般的简支梁，箍筋可布至梁端，但应扣减梁端保护层，其计算方法为：
（1）焊接接头。钢筋的接头最好采用焊接，采用焊 接接头受力可靠，便于布置钢筋，并且可以减少 钢筋加工工作量和节约钢筋。焊接接头主要有闪 光对焊和电弧焊两种。
2020/6/14
钢筋计量
38
（2）绑扎接头。它是在钢筋搭接部分的中心和两端 共三处用铁丝绑扎而成，绑扎接头操作方便，但 不结实，因此接头要长一些，要多消耗钢材，所 以除了没有焊接设备或操作条件不许可的情况， 一般不采用绑扎接头。
➢ 弯起钢筋的增加长度
弯起钢筋的弯起角度，一般有300、450、600三种，其弯 起增加值是指斜长与水平投影长度之间的差值,见下表：
在有些配筋图中， 若没有注示弯起角度时，可根据梁板高度来确定，当梁断面高≥0.8m时，
钢筋识图入门详解
钢筋识图入门——建工、监理、造价的同学都应该明白平法~~有空好好看啊之巴公井开创作一、箍筋暗示方法：⑴φ10@100/200(2)暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为双肢箍.⑵φ10@100/200(4)暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为四肢箍.⑶φ8@200(2)暗示箍筋为φ8, 间距为200, 双肢箍.⑷φ8@100(4)/150(2)暗示箍筋为φ8, 加密区间距100, 四肢箍, 非加密区间距150, 双肢箍.一、梁上主筋和梁下主筋同时暗示方法：⑴3Φ22, 3Φ20暗示上部钢筋为3Φ22,下部钢筋为3Φ20.⑵2φ12, 3Φ18暗示上部钢筋为2φ12,下部钢筋为3Φ18.⑶4Φ25, 4Φ25暗示上部钢筋为4Φ25,下部钢筋为4Φ25.⑷3Φ25, 5Φ25暗示上部钢筋为3Φ25,下部钢筋为5Φ25.二、梁上部钢筋暗示方法：（标在梁上支座处）⑴2Φ20暗示两根Φ20的钢筋, 通长安插, 用于双肢箍.⑵2Φ22+（4Φ12）暗示2Φ22 为通长, 4φ12架立筋, 用于六肢箍.⑶6Φ25 4/2暗示上部钢筋上排为4Φ25, 下排为2Φ25.⑷2Φ22+ 2Φ22暗示只有一排钢筋, 两根在角部, 两根在中部, 均匀安插.三、梁腰中钢筋暗示方法：⑴G2φ12暗示梁两侧的构造钢筋, 每侧一根φ12.⑵G4Φ14暗示梁两侧的构造钢筋, 每侧两根Φ14.⑶N2Φ22暗示梁两侧的抗扭钢筋, 每侧一根Φ22.⑷N4Φ18暗示梁两侧的抗扭钢筋, 每侧两根Φ18.四、梁下部钢筋暗示方法：（标在梁的下部）⑴4Φ25暗示只有一排主筋, 4Φ25 全部伸入支座内.⑵6Φ25 2/4暗示有两排钢筋, 上排筋为2Φ25, 下排筋4Φ25.⑶6Φ25 （-2 ）/4 暗示有两排钢筋, 上排筋为2Φ25, 不伸入支座, 下排筋4Φ25, 全部伸入支座.⑷2Φ25 + 3Φ22（-3）/ 5Φ25暗示有两排筋, 上排筋为5根.2Φ25伸入支座, 3Φ22, 不伸入支座.下排筋5Φ25, 通长安插.五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ254/2 6Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10 KL7(3) 300×700暗示框架梁7, 有三跨, 断面宽300, 高700.Y500×250暗示梁下加腋, 宽500, 高250.N4Φ18暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.N2B12指梁的两个正面共配2根12的受扭纵向筋（腰筋）, 每侧各配一根.G2B12指梁的两个正面共配置2根12的纵向构造筋（腰筋）, 每侧各配一根.N是受扭筋的意思, G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否, 计算的结果都是一样的, 所以我们在标注梁的下部纵筋时可以不输入分排信息.以上三类钢筋中均涉及到支座锚固问题, 那么, 在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d, 为直锚, 取Max{Lae, 0.5Hc＋5d }.钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d, 为弯锚, 取Max{Lae, 支座宽度-呵护层+15d }.钢筋的中间支座锚固值＝Max{Lae, 0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×呵护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距, 那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距, 那么拉筋的根数＝布筋长度/布筋间距.6、箍筋箍筋长度＝（梁宽－2×呵护层＋梁高-2×呵护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减呵护层时, 都是扣至纵筋的外皮, 那么, 我们可以发现, 拉筋和箍筋在每个呵护层处均被多扣失落了直径值；而且我们在预算中计算钢筋长度时, 都是依照外皮计算的, 所以软件自动会将多扣失落的长度在弥补回来, 由此, 拉筋计算时增加了2d, 箍筋计算时增加了8d.（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50, 其中框梁高度>800mm 夹角=60°≤80 0mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时, 其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）.其他钢筋计算同首跨钢筋计算.三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1, 在软件中主要有六种形式的悬臂钢筋, 如下图所示这里, 我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个呵护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值6＃钢筋—下部钢筋＝Ln--呵护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面, 这时我们要同时输入其端部截面尺寸与根部梁高, 这主要会影响悬臂梁截面的箍筋的长度计算, 上部钢筋存在斜长的时候, 斜段的高度及下部钢筋的长度；如果没有发生变截面的情况, 我们只需在“截面”输入其端部尺寸即可.（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页.第二节其他梁一、非框架梁在03G101-1中, 对非框架梁的配筋简单的解释, 与框架梁钢筋处置的分歧之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座, 不再考虑0.5Hc＋5d的判断值.未尽解释请参考03G101-1说明.二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处置同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－呵护层＋梁高－呵护层＋Lae, 第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚, 再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、正面构造钢筋与抗扭钢筋处置与框架梁一致.第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件, 具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口, 必需要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排, 且可能每排钢筋分歧；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层, 依据洞口的位置分歧还有分歧的计算方法.需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙长-呵护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙长-呵护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时, 其中间水平钢筋在拐角处的锚固办法同该墙的内侧水平筋的锚固构造.3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时, 墙身水平筋在洞口左右两边截断, 分别向下弯折15d.二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始安插）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时, 墙身竖向筋在洞口上下两边截断, 分别横向弯折15d.三、墙身拉筋1、长度＝墙厚-呵护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的安插面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁, 即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距.例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱, 顶层锚固要区分边、中、角柱, 要区分外侧钢筋和内侧钢筋.因为端柱可以看作是框架柱, 所以其锚固也同框架柱相同.二、箍筋：依据设计图纸自由组合计算.第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁, 纵筋长度范围内均安插箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁, 洞口范围内安插箍筋, 洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-呵护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用, 也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行计算（软件中是按三根）.第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-以后层伸出空中的高度+上一层伸出楼空中的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中, 关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个, 分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密. 2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密.第三节顶层顶层KZ因其所处位置分歧, 分为角柱、边柱和中柱, 也因此各种柱纵筋的顶层锚固各不相同.（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚（≦Lae）：梁高－呵护层＋12da、内侧钢筋锚固长度为直锚（≧Lae）：梁高－呵护层≧1.5Laeb、外侧钢筋锚固长度为柱顶部第一层：≧梁高－呵护层＋柱宽－呵护层＋8d柱顶部第二层：≧梁高－呵护层＋柱宽－呵护层注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层注意：在GGJ V8.1中, 处置同上.第四章板在实际工程中, 我们知道板分为预制板和现浇板, 这里主要分析现浇板的布筋情况.板筋主要有：受力筋 (单向或双向, 单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层).一、受力筋软件中, 受力筋的长度是依据轴网计算的.受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）.根数＝（轴线长度-扣减值）/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋安插范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1 三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可, 在软件中可以利用直接输入法输入计算.第五章罕见问题为什么钢筋计算中, 135o弯钩我们在软件中计算为11.9d？我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果, 我们知道弯钩平直段长度是10D, 那么量度差值应该是1.9D, 下面我们推导一下1.9D这个量度差值的来历：依照外皮计算的结果是1000+300；如果依照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d, 此时用后面的式子减前面的式子的结果是：1.87d≈1.9d.梁中呈现两种吊筋时如何处置？在吊筋信息输入框中用“/”将两种分歧的吊筋连接起来放到“吊筋输入框中”如2B22/2B25.而后面的次梁宽度依照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）当梁的中间支座两侧的钢筋分歧时, 软件是如何处置的？当梁的中间支座两侧的钢筋分歧时, 我们在软件直接输入以后跨右支座负筋和下一跨左支座负筋的钢筋.软件计算的原则是支座两侧的钢筋相同, 则通过；分歧则进行锚固；判断原则是输入格式相同则通过, 分歧则锚固.如右支座负筋为5B22, 下一跨左支座负筋为5B22＋2B20, 则5根22的钢筋通过支座, 2根20锚固在支座.梁变截面在软件中是如何处置的？在软件中, 梁的变截面情况分为两种：1、当高差>1/6的梁高时, 无论两侧的格式是否相同, 两侧的钢筋全部按锚固进行计算.弯折长度为15d＋高差.2、当高差<1/6的梁高时, 按支座两侧的钢筋分歧的判断条件进行处置.如果框架柱的混凝土强度品级发生变动, 我们如何处置柱纵筋？如果框架柱的混凝土强度品级发生变动, 柱纵筋的处置分两种情况：1、若柱纵筋采纳电渣压力焊, 则按柱顶层的混凝土强度品级设置；2、若柱纵筋采纳绑扎搭接, 例如1～2层为C45, 3～10层为C35, 则柱要分开来建立两个构件：一个为C45, 为3层, 但3层只输入构件截面尺寸及层高, 目的是不让2层作为顶层计算锚固；另一个构件建立1～10层, 1～2层只输入构件截面尺寸及层高, 钢筋信息自3层开始输入, 这样就可以解决问题了.每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π^2）^0.5+两个弯钩长度式中：N=螺旋圈数, N=L/P（L为构件长即圆形柱长）P=螺距D=构件直径do=螺旋钢筋的直径b=呵护层厚度.另外：钢筋理论质量=钢筋计算长度*该钢筋每米质量钢筋总耗质量=钢筋理论质量*[1+钢筋（铁件）损耗率]钢筋理论质量计算捷径：钢筋理论质量=钢筋直径的平方（以毫米为单元）*0.00617。
经典：钢筋识图(手把手教你)
18
根据规范要求，绑扎骨架中的受力钢筋，应在 末端做弯钩。一级钢筋末端做180度弯钩，其 圆弧弯曲直径不应小于直径的2.5倍，平直部 分的长度不宜小于钢筋直径的3倍。
（4）弯起钢筋，主要用于梁、板支座附近，梁中弯起钢筋 的角度一般为45度，当梁高度大于800mm时，宜采用60度 ，板中弯起钢筋的角度一般就小于等于30度。
6
（5）箍筋。箍筋形状如一个箍，在梁和柱子中使用，它 一方面起着抵抗剪力的作用，另一方面起固定主筋和架 立钢筋位置的作用。它垂直于主筋设置，在梁中与受力 筋、架立筋组成钢筋骨架，在柱中与受力筋组成钢筋骨 架。
19
Ⅰ级1筋 80弯钩 Ⅰ 级9筋 0弯 钩
(2.5d+1d) ×3.14 ÷2-(2.5d ÷2+d)+3d=6.25d
20
Ⅰ级1筋 35弯钩 Ⅱ级9筋 0弯钩
21
Ⅱ 级1筋 35 弯 钩
22
• 常用的弯钩长度见表1所示。( 表中d为钢筋直径， X为钢筋弯钩平直部分长度 )
表 1 常用的弯钩计算长度
箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗 震要求的结构为箍筋直径的10倍，且不小于75mm。
(kg/m) 式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度
＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量 度差(钢筋弯曲调整值)＋图中已经注明的搭接长度
12
钢筋直径每米重量：
7.8 5130 d21 0 610.00d 62(1 kg /7m )
钢筋识图入门详解
钢筋识图入门-—建工、监理、造价的同学都应该明白平法~～有空好好看啊一、箍筋表示方法：⑴φ10＠100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200（4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200（2) 表示箍筋为φ8,间距为200，双肢箍。
⑷φ8@100(4）/150（2）表示箍筋为φ8，加密区间距100,四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25.二、梁上部钢筋表示方法:(标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25.⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部,均匀布置.三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18.四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25.⑶6Φ25 （—2 ）/4 表示有两排钢筋，上排筋为2Φ25,不伸入支座,下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（—3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
建筑施工钢筋入门识图讲解
入门钢筋识图一、箍筋表示方法：⑴φ10@100/200（2) 表示箍筋为φ10 ,加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为四肢箍.⑶φ8@200（2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100（4)/150(2）表示箍筋为φ8,加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18.⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部,均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内.⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箍筋一般按一定间距设置，表达为 Ф 6@200。箍筋长度 计算应先算出单肢箍长度再乘以肢数，最后求得箍筋总长 度。其长度计算表达式为： 箍筋长度 = 单肢箍长度×肢数
1.单肢箍长度计算
单肢箍长度根据构件 断面及箍筋配置情况 的不同，有以下几种 情况： （1）方形或矩形断面 配置的封闭双肢箍， 如右图所示。
根据规范要求，绑扎骨架中的受力钢筋，应在 末端做弯钩。一级钢筋末端做180度弯钩，其 圆弧弯曲直径不应小于直径的2.5倍，平直部 分的长度不宜小于钢筋直径的3倍。
Ⅰ级筋 180弯钩
Ⅰ级筋 90弯钩
(2.5d+1d) ×3.14 ÷2-(2.5d ÷2+d)+3d=6.25d
Ⅰ级筋 135弯 钩
1.4
钢筋工程量计算
钢筋工程量计算的基本表达式为： 钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量
(kg/m)
式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度 ＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量 度差(钢筋弯曲调整值)＋图中已经注明的搭接长度
钢筋直径每米重量：
10.50d
135°弯钩
11.90d
180°弯钩
8.25d
135°弯钩
6.90d
90°弯钩
5.50d
注：由于一般结构均抗震，箍筋弯钩形式多为135°/ 135°即为箍筋弯
钩的一般默认形式
弯起钢筋的斜长增加值（Δ L）
常用弯起钢筋的弯起角度有30°、45°、60°三种，其斜 长增加值是指斜长与水平投影长度之间的差值（ Δ L）， 如图10.2所示。
一、钢筋基础知识
1.基本知识
1.1 识图例
名 称
钢筋横截面
无弯钩的钢筋端部 带半圆弯钩的钢筋端部 带直弯钩的钢筋端部 带螺丝扣的钢筋端部 无弯钩的钢筋搭接 带半圆弯钩的钢筋搭接
图 例
说 明
长短钢筋重叠时
机械连接接头
普通钢筋图例
文字说明连接形式
1.1 识图例
1.基本知识－－识图例
名 称 图 例
预应力钢筋或钢绞线 后张法预应力钢筋横截面 无粘接预应力钢筋横截面 单根预应力钢筋横截面 张拉端锚具 固定端锚具
在有些配筋图中， 若没有注示弯起角度时，可根据梁板高度来确定，当梁断面高≥0.8m时， 按60度角；当梁断面高＜0．8m时，按45度角。 板均按30度角。
弯起钢筋弯曲部分的增加长度可按下表进行： 弯起钢筋弯起部分增加长度表 弯起角度 斜长S 水平长L 增加长度S－L 说明 备注 30° 2h 1.732h 0.268h 板用 45° 1.414h h 0.414h 梁高H＜0.8m时 60° 1.155h 0.577h 0.578h 梁高H≥0.8m时
锚具的端视图
可动联结件 固定联结件 预应力钢筋图例
1.2 影响钢筋计算的因素
抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二级抗震 >=1.5Hb且>=500mm） 保护层的厚度 混凝土标号 如C30 影响钢筋的锚固长度，搭接长度 搭接形式（影响柱的箍筋根数及纵向钢筋长度）
2014-2-28
钢筋计量
38
（2）绑扎接头。它是在钢筋搭接部分的中心和两端 共三处用铁丝绑扎而成，绑扎接头操作方便，但 不结实，因此接头要长一些，要多消耗钢材，所 以除了没有焊接设备或操作条件不许可的情况， 一般不采用绑扎接头。 （3）绑扎接头使用条件有一定的限制，即搭接处接 头要可靠，必须有足够的搭接长度（Ld
（ 5 ）箍筋。箍筋形状如一个箍，在梁和柱子中使用，它 一方面起着抵抗剪力的作用，另一方面起固定主筋和架 立钢筋位置的作用。它垂直于主筋设置，在梁中与受力 筋、架立筋组成钢筋骨架，在柱中与受力筋组成钢筋骨 架。 （ 6 ）分布筋。在板中垂直于受力筋，以保证受力钢筋位 置并传递内力。它能将构件所受的外力分布于较广的范 围，以改善受力情况。 （ 7 ）附加钢筋。因构件几何形状或受力情况变化而增加 的附加筋，如吊筋、腰筋等。
Ⅱ级筋 90弯 钩
Ⅱ级筋 135弯 钩
• 常用的弯钩长度见表 1 所示。 ( 表中d 为钢筋直径， X为钢筋弯钩平直部分长度 )
表1
弯钩长度 Ⅰ级钢筋 增加长 Ⅱ级钢筋 度 Ⅲ级钢筋
常用的弯钩计算长度
180° 6.25 d 90° 3.5 d 135° 11.9 d
X + 0.9 d X + 1.2 d
（3）钢筋量度尺寸与下料尺寸
钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸 、轴线长度不弯；二是在弯曲处形成圆弧。钢筋的量度方 法是沿直线外包尺寸，因此，弯起钢筋的量度尺寸大于下 料尺寸，两者之间的差值称为弯曲调整值。
（4）弯钩形式及增加长度
钢筋的弯钩形式有3种：半圆弯钩、直弯钩及斜弯钩。半 圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋下部、 箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。
（4）设计图纸已注明的钢筋接头，按图纸规定 计算。设计图纸未注明的通长钢筋接头，按施 工组织设计规定或按预算定额规定计算接头个 数，接头长度按规范计算。
钢筋的锚固
钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应 互相锚固的长度。
设计图有 明确规定的， 钢筋的锚固 长度 按图计算；，
箍筋长度计算
钢筋保护层
为了防止钢筋与空气接触氧化而锈蚀，在钢
筋周围应留有一定厚度的保护层。
保护层厚度指钢筋外表面至混凝土外表面的
距离。
钢筋的保护层
砼保护层
钢筋保护层厚度确定
受力钢筋的砼保护层最小厚度（mm）
环境 类别 一 二 三 墙（板） ≤C2 0 20 C25～ C45 15 ≥C5 0 15 ≤C20 30 梁 C25～ C45 25 ≥C50 ≤C20 25 30 柱 C25～ C45 30 ≥C50 30
钢筋的弯钩
（1）含义——钢筋弯钩增加长度是指为增加钢筋和混凝土 的握裹力，在钢筋端部作弯钩时，弯钩相对于钢筋平直部 分外包尺寸增加的长度。 （ 2）绑扎钢筋骨架的受力钢筋应在末端做弯钩，但是下列 钢筋可以不做弯钩： ①螺纹、人字纹等带肋钢筋； ②焊接骨架和焊接网中的光圆钢筋； ③绑扎骨架中受压的光圆钢筋； ④梁、柱中的附加钢筋及梁的架立钢筋； ⑤板的分布钢筋。
钢筋的接头
一般钢筋出厂时，为了便于运输，除小直径的盘 圆钢筋外，每根长度多为10 ～12m左右，在实际 使用时，有时要求成型钢筋总长超过原材料长度 ，或者为了节约材料，需利用被剪断的剩余短料 接长使用，就有了接头。为了保证两根钢筋的接 头能起到整体传力作用，有下列规定： （1）焊接接头。钢筋的接头最好采用焊接，采用焊 接接头受力可靠，便于布置钢筋，并且可以减少 钢筋加工工作量和节约钢筋。焊接接头主要有闪 光对焊和电弧焊两种。
（2）拉筋，也称“S形箍”，如下图所示
拉筋单支长度按构件断面宽度扣保护层，加两个 135 ° 弯钩的长度计算。其长度计算表达式为： L =b - 2 bhc + 2d + 11.9d ×2 ---(2) 式中： L —— 拉筋单支长度 b —— 构件断面宽度 bhc —— 构件主筋的保护层厚度 d —— 拉筋直径 11.9d ×2 —— 两个135°弯钩的长度
4 式中：d的单位为mm。
7.85 10
3
d 2 10 6 1 0.00617 d 2 (kg / m)
钢筋单位理论质（重）量 = 0.617D 2
根据上式，可列出如下常用表格：
钢筋直径每米重量表：
钢筋径（㎜） 每米重量(㎏/ｍ) 钢筋直径（㎜） 每米重量(㎏/ｍ) 4 0.099 16 1.58 6 0.222 18 2.00 6.5 0.260 20 2.47 8 0.395 22 2.98 10 0.617 25 3.85 12 0.888 28 4.837 14 1.21 30 5.553
表中的h为板厚减区去两端保护层或梁高减去两端保护层后 的高度
量度差
• 1、量度差的概念 钢筋弯曲时，弯曲部分外缘长度伸长，内侧缩短，而中心线长 度保持不变。在设计图上及实际施工中，钢筋的长度均指外包 长度，因而在弯曲部分存在按图上钢筋尺寸算出的下料长度将 大于实际的钢筋中心线长度的问题。
为了解决这一矛盾，可将钢筋弯曲部分的外包长度与钢筋中心线 的弧长相减，所得的数值称为钢筋的量度差，亦称为钢筋的弯曲 调整值。 在钢筋下料长度计算中，可先按钢筋的外包尺寸计算，再减去 量度差，即可还原为钢筋的中心线长度。
弯起钢筋增加长度
弯起钢筋图示长度计算时，只需计算出弯起段长度与其 水平投影长度的差额(即弯起增加量) ΔL。每个弯起增
量为
当α=30o时，ΔL=0.268h 当α=45o时，ΔL=0.414h 当α=60o时，ΔL=0.577h
弯起钢筋的增加长度
弯起钢筋的弯起角度，一般有300、450、600三种，其弯起 增加值是指斜长与水平投影长度之间的差值,见下表：
封闭双支箍单支箍长度，计算时应扣混凝土保护层厚度， 增加两个135°弯钩的长度。表达式（按外皮计算）为： L=（B＋H ）×2 －8bhc ＋ 8d +11.9d ×2 或L=（B＋H ）×2－8bhc＋（2×11.9＋8)d ---(1) 式中: L —— 单支箍长度 （B＋H ）×2 —— 构件断面周长 8bhc —— 构件主筋的8个保护层厚度 d —— 箍筋直径 11.9d ×2 —— 两个135°弯钩的长度
钢筋下料的长度是指钢筋中心线的长度。
外包尺寸
钢筋连接
1、绑扎连接
同一连接区段内，纵向钢筋搭接接头面积百分率为该 区段内有搭接接头的纵向受力钢筋截面面积与全部纵 向受力钢筋截面面积的比值。 钢筋绑扎搭接接头连接区段的长度为1.3 Ll计算（Ll为 搭接长度），凡搭接接头中点位于该连接区段长度内 的搭接接头均属于同一连接区段， 如图
