松下DP2310-3010复印机进维修模式方法和维修代码中文解释一览表
松下复印机常用零件编码、故障代码及维修心得
FFPMA0542 定影辊 7718/22/7818/24
FFPMA0577 定影辊(3D1) 7728/35/7830/7835/D250/D350
DZHP005746（006528） 定影组件 DP-1810P
FFPMF09611 齿轮(热辊)(5G3) 7713/15
DZHP006741 显影组件(鼓总成) DP1810
DZLA000196 磁辊 DP2000
DZLA000119 上辊 DP1810
DZLA000301 下辊 DP1810
DZHP006510 磁辊刮板 DP1810P
FFPWB054311 主板 FP-7117
1000000001 支架 DP3000
FFPXG07D801 主充电 FP7713/15
FFPXG14D81 磁鼓组件 FP7713/15
FFPXG60H00 主充组件 7718/78系列
FFPXG60L00 主充电极丝(3D4) D350
FFPXG65L00通0942 刮板 76
FFPXL03H00 转印后座 7718/28
DZJM000399 后显影收集器 DP2000
DZJM000428 OC压板 DP2000
DZJM000471 DP2500 DP2500
DZJM000492 显影器封条 DP2000
DZJP000022 前海绵垫 DP2000
DZLF000347 DP-1810P齿轮 DP1810P
DZGB000025 电磁铁 DP3000
DZGN000026 定影灯 UF490
DZGN000033 边缘热敏电阻2 DP2000
松下复印机维修代码大全
松下复印机维修代码区(完整版)松下复印机维修代码区(完整版)7713、7715机子进入维修模式：依次按住“纸合选者键”、“DOWN"、”1“退出：依次按住“纸合选者键”、”清除\停止"松下 EP—7715 自疹代码E101 光学部传感器光学部驱动板故障 E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障 E141 光学冷却风扇B故障E220 手送纸传感器故障 E303 碳粉密度传感器故障E310 高压漏电 E320 主马达故障E322 防黑胶片异常 E330清洁灯故障E401 定影器故障 E410 定影器排风扇故障E501 24V低压电源故障 E504 10V低压电源板.CPU板故障E535 主控板信号故障 E542 计数器故障U13 碳粉不足 U16 载体槽不良服务开关模式同时按下纸盒键和倍率下键，显示C00用数字键输入代码按复印键操作开始输出检查确认左侧安全开关在ON位置20 定影器排风扇 21 光学冷却风扇22 全速电磁阀 23 半速电磁阀24 自动板电磁阀 25 暴光灯26 主马达.除电灯.磁辊偏压 27 24V ON28 送纸离合器 29 手送纸离合器30 同步离合器 31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内 1=北欧 2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动 1=30秒 2=1分 3=2分03 节电标准=0 0=无 1=2分 2=4分09 加热灯控制方式标准=0 0=零伏检测 1=项位控制10 光学散热标准=1 0=复印转 1=标准13 省电模式时间调整标准=0 0=无 1=5分 2=10分 3=30分 4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测 1=AE检测34 鼓低色修正功能标准=2 0=无 1=1600修正张 2=2000修正张 3=2400修正张50 浓淡度模式设定标准=2 0=无自动 1=自动优先 2=手动优先59 无粉后复印标准=0 0=停止 1=可以复印63 补粉后U13消除标准=0 0=按任意键 1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定 1=1千张 2=2千张 3=4千张4=1.6万张 5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸 1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50— +50〉03等倍率〈与送纸方向垂直〉〈-20— +20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉先进入F7状态按复印键，显示C00用数字键输入代码按复印键，显示计数器张数，按两次停止/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数 F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下 EP—7715 自疹代码E101 光学部传感器光学部驱动板故障 E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障 E141 光学冷却风扇B故障E220 手送纸传感器故障 E303 碳粉密度传感器故障E310 高压漏电 E320 主马达故障E322 防黑胶片异常 E330清洁灯故障E401 定影器故障 E410 定影器排风扇故障E501 24V低压电源故障 E504 10V低压电源板.CPU板故障E535 主控板信号故障 E542 计数器故障U13 碳粉不足 U16 载体槽不良服务开关模式同时按下纸盒键和倍率下键，显示C00用数字键输入代码按复印键操作开始输出检查确认左侧安全开关在ON位置20 定影器排风扇 21 光学冷却风扇22 全速电磁阀 23 半速电磁阀24 自动板电磁阀 25 暴光灯26 主马达.除电灯.磁辊偏压 27 24V ON28 送纸离合器 29 手送纸离合器30 同步离合器 31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内 1=北欧 2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动 1=30秒 2=1分 3=2分03 节电标准=0 0=无 1=2分 2=4分09 加热灯控制方式标准=0 0=零伏检测 1=项位控制10 光学散热标准=1 0=复印转 1=标准13 省电模式时间调整标准=0 0=无 1=5分 2=10分 3=30分 4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测 1=AE检测34 鼓低色修正功能标准=2 0=无 1=1600修正张 2=2000修正张 3=2400修正张50 浓淡度模式设定标准=2 0=无自动 1=自动优先 2=手动优先59 无粉后复印标准=0 0=停止 1=可以复印63 补粉后U13消除标准=0 0=按任意键 1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定 1=1千张 2=2千张 3=4千张4=1.6万张 5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸 1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50— +50〉03等倍率〈与送纸方向垂直〉〈-20— +20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉先进入F7状态按复印键，显示C00用数字键输入代码按复印键，显示计数器张数，按两次停止/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数 F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下FP-7718，FP7722 自疹代码E1—01 光学扫描故障 E1—20 镜头倍率驱动故障E1—21 反射镜驱动故障 E1—23 F8-02测试输入E1—32 自动浓度原稿检测 E1—40 光学风扇马达1故障E1—41 光学风扇马达2故障 E1—43 光学风扇马达4故障E2—01 上升托盘提升马达 E2—01下层托盘提升马达E3—01 补粉马达故障 E3—03 碳粉浓度传感器故障E3—10 高压电源漏电 E3—11 高压电源漏电E3—20 主马达故障 E3—21 吸尘扇马达故障E3—22 抽风扇马达故障 E3—23吸入风扇马达故障E3—30 消电灯故障 E3—40 复印浓度传感器输出检测E3—50 转印清洁器E4—01 定影器预热故障 E4—10 抽风扇马达1E4—11抽风扇马达2 E4—12抽风扇马达3E5—01 +24V直流电源 E5—04 +10V直流电源E5—10 +5V直流电源 E5—23 控制面板通讯故障E5—41 对位定时控制电路故障 E5—42 总计数器E5—50 通讯错误 E7—XX ADF故障用户代码U0 键计数器失灵或操作代码没有输入 U1 前门没关好U4 关闭分页器 U5 关闭双面单元U6关闭右侧门 U10 关闭ADFU11 清除分页器存储斗 U13 加碳粉U14 废粉满 U16 显影器没装好U18 复印机寿命上限进入维修方式同时按下用户〈USER〉键，数字3键和原稿尺寸A3键，机器进入F1状态，用数字键选择F1—F 9按复印键显示C00，输入功能代码按复印键，同时按下用户〈USER〉和消除/停止键退出F模式F1 显示器全亮 F2 单页复印操作F3 双面复印操作 F4输入/输出检查F5 改变复印机功能 F6 调整和编程F7 电子计数器 F8 复印机操作调整F9 电话号码编程F4 输出检查26 定位轮离合器 27 手送纸进纸离合器28 手送纸进纸离合器 29 主马达30 对位轮离合器 31主定影灯32 副定影灯 33 暴光灯34 臭氧/吸尘/冷却风扇 35 循环离合器36 出纸选择离合器 37 抽风马达138抽风马达2 39 光学风扇1和440 光学风扇2和3 41 进纸离合器42 总计数器 43 键计数器45 +24V输出F5功能编程0 国家版本标准=1 0=日本 1=美国 2=欧洲1 频率 0=50HZ 1=60HZ2 自动复位时间标准=2 0=无 1=1.45S 2=2：1M 3=3：3M3 节能时间标准=7 0=15M 1=30M 2=60M 3=1.5H 4=2H 5=3H 6=4H 7=无7 语言变更标准=0 0=日语 1=英语 2=德语9 定影灯项位控制标准=0交叉控制 1=项位控制10 光学冷却风扇控制标准=1控制方式 0=正常动作11 复印保留功能标准=1检测 0=不检测13 自动关闭时间标准=0=无 1=30M 2=60M 3=1.5HR 4=3HR 5=4HR14 上纸盒复印纸尺寸设定标准=0=无 1=3A 2=B4 3=A4 4=A4R 5=A515 下纸盒复印纸尺寸设定同上25 复印浓度感应器标准=1=检测 0=不检测58 U14废粉满标准=0=停止复印 1=可以复印59 U13无碳粉标准=0=停止复印 1=可以复印60 纸盘选择 0=手动 1=自动70 预防维护标准=0 0=无 1=1.5K 2=2.5K 3=3.5K 4=10K 5=15K6=20K 10=80K 11=90K 工厂设定=10=8万71 预防维护 0=不标识 1=标识72 定影器清洁辊计数 0=继续复印 1=停止复印《标准=1》73 清洁辊计数器选择 0=120K 1=80K80 纸张尺寸优先选择标准=A4 0=A4R 1=B4 3=A3 4=B5R 5=B590 风鸣器标准=1=有 0=无F6 调整编程0 100%垂直和水平倍率标准=100% 范围= -9—+9 +放大–缩小1 100%水平倍率标准=100% 范围= -9—+92 100%距焦范围= -50—+503 100%垂直倍率范围= -50—+50 +放大键 -缩小键4 原稿对位检测时间范围= -30—+3011暴光标准范围= -99—+9912图片暴光电压范围= -99—+9913 缩小暴光14 放大暴光17 栅极电压标准标准=810V19 偏压标准电压标准= -200V21 碳粉浓度传感器增益电压标准= -6.5V99 F5 F6初始化回到工厂初始值F7 计数器22 预防维护总计数器维护呼叫指示器ON，PM计数器被消零35 手送纸计数器36 下层纸盘计数器37 上层纸盘计数器F8 操作调整00 更换暴光灯灯架前移450MM，按清除/停止键返回08 反射镜和镜头锁定操作按复印键09 碳粉浓度感应器自动调整更换载体时按复印键，调整约两分钟10 鼓充电电压检查F9 电话号码输入按复印键，输入电话号码，〈—〉复位键，空格=图片/自动键，。
松下 DP-2310 3010 多功能数码复合系统 操作说明书 （复印机及网络扫描仪
<传真／电子邮件>
<打印和其他先进功能>
2
操作说明书概要
G 快速操作之操作图
总体性了解
（见 10、11 页） G 添加复印纸、更换碳粉瓶、取出误送复印纸和错误代码 （见 10-17 页）
开始使用之前
G 安全注意事项 （见 7-9 页） G 控制面板上的功能键／按钮／显示名称 （见 19-21 页）
（见 37、38 页） （见 66-69 页）
疑难解答
G 故障排除 G 更换电池
（见 70、71 页） （见 72、73 页）
其他
规格、选购件及耗材与索引 （见 74-78 页）
3
总体性了解
总体性了解
符号标记／图标
本操作说明书中使用了如下的符号标记／图标便于您的操作。
将原稿放置在双面自动送稿器／自动送 稿器上
操作说明书
（复印机及网络扫描仪）
型号：
DP-2310/3010
进行复印
操作设备以前，请仔细阅读全部说明并妥善保管以便将来查阅。
DP-2310/3010 配 备选购件。
中文
其他
疑难解答
网络扫描仪 （选购件）
附件
功能
开始使用之前
多功能数码复合系统
总体性了解
总体性了解
各种有效的办公功能
复印
• 可进行 A3 尺寸复印。 可复印文本／照片／半色调原稿。
开始使用之前
Energy Star ......................................................................................................................18 控制面板 ............................................................................................................................19 触摸式显示屏 ......................................................................................................................20
松下伺服发生故障报警代码一览及对策之欧阳文创编
2
I/F输入功能号码异常1
输入信号(SI1,SI2,SI3,SI4,SI5)的有在功能分配中未定义编号。
请正确设定针对连接器引线的功能分配。
33
3
I/F输入功能号码异常2
输入信号(SI6,SI7,SI8,SI9,SI10)的有在功能分配中未定义编号。
请正确设定针对连接器引线的功能分配。
33
4
I/F输出功能号码异常1
以PANATERM的波形图形画面检查转矩(电流)波形是否发生振荡，是否上下晃动过大。通过PANATERM检查过载警报显示及负载率。
(1)负载过重，有效转矩超过额定转矩，长时间持续运转。
(1)加大驱动器，电机的容量。延长加减速时间，降低负载。
(2)增益调整不良导致振荡，振动。电机出现振动，异常声音。Pr0.04(惯量比)的设定值异常。
1
再生晶体管异常保护
伺服驱动器的再生驱动用晶体管故障。
更换驱动器。
21
0
编码器通讯断线异常保护
编码器和驱动器的通信，在达到一定次数后中断，激活断线检测功能。
接线图所示正确连接编码器线路。
纠正连接器插头的错误连线。
21
1
编码器通信异常保护
主要因噪音引起的数据异常。虽与编码器连接，但通信数据异常。
确保编码器电源电压为DC5V±5%(4.75〜5.25V)。尤其在编码器线缆较长时需特别注意。
(7)Pr5.12(过载等级设置)低。
(7)设定Pr5.12(过载等级设置)为0。
18
0
再生过载保护
再生能量超过再生放电电阻的容量。
(1)由于负载惯量大形成减速中的再生能量，导致逆变器电压上升，以及再生放电电阻的能量吸收不足导致异常检测值上升。
松下伺服发生故障报警代码一览和对策1
(2)为∞则为断线。应更换外置电阻。
(3)外置再生放电电阻不匹配，导致无法吸收再生电能。
(3)改变所定再生放电电阻值，W数。
(4)驱动器故障(回路故障)
(4)更换新的驱动器。
13
0
主电源电压不足保护(PN)
在接通伺服中，在主电源逆变器的P-N间电压低于规定值。
测量连接器(L1，L2，L3)的线间电压。
以PANATERM的波形图形画面检查转矩(电流)波形是否发生振荡，是否上下晃动过大。通过PANATERM检查过载警报显示及负载率。
(1)负载过重，有效转矩超过额定转矩，长时间持续运转。
(1)加大驱动器，电机的容量。延长加减速时间，降低负载。
(2)增益调整不良导致振荡，振动。电机出现振动，异常声音。Pr0.04(惯量比)的设定值异常。
辅助码
保护功能
原因
对策
33
0
I/F输入重复分配异常1保护
输入信号(SI1，SI2，SI3，SI4，SI5)的功能分配有重复设定。
请正确设定针对连接器引线的功能分配。
33
1
I/F输入重复分配异常2保护
输入信号(SI6，SI7，SI8，SI9，SI10)的功能分配有重复设定。
请正确设定针对连接器引线的功能分配。
14
1
IPM異常保護
在逆变器上流动电流超过规定值。
检查电机电缆是否短路等。
(1)驱动器故障(回路，IGBT部件不良)
(1)拆除电机电缆，接通伺服，如果立即发生故障，则需更换新的驱动器。
(2)电机电缆U，V，W短路。
(2)检查电机电缆连接U，V，W是否短路，连接器导线是否有毛刺等。正确连接电机电缆。

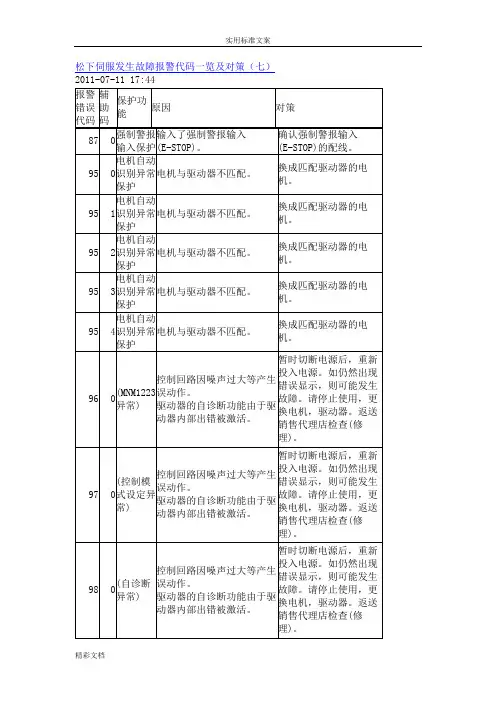

松下伺服发生故障报警代码一览及对策
松下伺服发生故障报警代码一览及对策（七）2011-07-11 17:44类别：默认分类 | 评论(0) | 浏览(246 )松下伺服发生故障报警代码一览及对策（六）2011-07-11 17:43类别：默认分类 | 评论(0) | 浏览(149 )松下伺服发生故障报警代码一览及对策（五）2011-07-11 17:41类别：默认分类 | 评论(0) | 浏览(174 )松下伺服发生故障报警代码一览及对策（四）2011-07-11 17:38类别：默认分类 | 评论(0) | 浏览(196 )松下伺服发生故障报警代码一览及对策（三）2011-07-11 17:37类别：默认分类 | 评论(0) | 浏览(233 )松下伺服发生故障报警代码一览及对策（二）2011-07-11 17:3523 0 编码器通信数据异常保护编码器的数据通讯无异常，但数据内容异常。
编码器的数据通信异常。
确保编码器电源电压为DC5V±5%(4.75〜5.25V)。
尤其在编码器线缆较长时需特别注意。
主要因噪音引起的数据异常。
虽与编码器连接，但通信数据异常。
如果电机电缆与编码器线捆扎在一起，请分开布线。
将屏蔽线接入FG。
类别：默认分类 | 评论(0) | 浏览(391 )松下伺服发生故障报警代码一览及对策（一）2011-07-11 17:29现把松下A5系列伺服的故障报警代码整理出来，供使用松下伺服发生故障的朋友们尽快排除故障。
A4系列可以参照。
这里每篇文章有大小限制，只好拆开发了，慢慢找自己需要的了报警错误代码辅助码保护功能原因对策0 0 正常正常正常11 0 控制电源电压不足保护控制电源逆变器的P-N间电压低于规定值。
测量连接器及端子台(L1C，L2C)的线间电压。
(1)电源电压低。
发生瞬间停电。
(1)提高电源电压的容量，更换电源。
(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。
(2)提高电源容量。
松下复印机维修代码区完整版
精心整理松下复印机维修代码区(完整版)松下复印机维修代码区(完整版)7713、7715机子进入维修模式：依次按住“纸盒选择键”、甥?挱佄乗、”1“退出：依次按住“纸盒选择键”、”清除\停止松下EP—7715 自疹代码E101 光学部传感器光学部驱动板故障E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障E141 光学冷却风扇B故障E220手送纸传感器故E303碳粉密度传感器故E310高压漏E320主马达故E322防黑胶片异E33清洁灯故E401定影器故E410定影器排风扇故E501 24低压电源故E504 10低压电源.CP板故E535主控板信号故E542计数器故U13碳粉不U16载体槽不服务开关模同时按下纸盒键和倍率下键，显C0用数字键输入代码按复印键操作开输出检查确认左侧安全开关O位20定影器排风21光学冷却风22全速电磁23半速电磁24 自动板电磁阀25 暴光灯26 主马达.除电灯.磁辊偏压27 24V ON28 送纸离合器29 手送纸离合器30 同步离合器31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内1=北欧2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动1=30秒2=1分3=2分03 节电标准=0 0=无1=2分2=4分09 加热灯控制方式标准=0 0=零伏检测1=项位控制10 光学散热标准=1 0=复印转1=标准13 省电模式时间调整标准=0 0=无1=5分2=10分3=30分4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测1=AE检测34 鼓低色修正功能标准=2 0=无1=1600修正张2=2000修正张3=2400修正张50 浓淡度模式设定标准=2 0=无自动1=自动优先2=手动优先59 无粉后复印标准=0 0=停止1=可以复印63 补粉后U13消除标准=0 0=按任意键1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定1=1千张2=2千张3=4千张4=1.6万张5=3万张精心整理83 纸盒尺寸设定标准=0 0=依实际尺寸1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50—+50〉03等倍率〈与送纸方向垂直〉〈-20—+20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定每格0.56M-9+911暴光灯亮标=62V 每格0.2V-9+912照片暴光灯亮标=-8.2V 每格0.4V-+13缩小时暴光灯亮65% 标=+47V 每格0.22V -+14放大时暴光灯亮141% 标=+5.4% 每格0.16V-+15亮度标准设执F0本项自动修每格0.2-9+917栅极电标=820V 每格0.2-4+118照片栅极电标=520V 每格-8.3-+531定影温度调每格0.度-1+1先进F状态按复印键，显C0用数字键输入代码按复印键，显示计数器张数，按两次停止清除键返F状2总计数记录所有复印张22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下EP—7715 自疹代码E101 光学部传感器光学部驱动板故障E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障E141 光学冷却风扇B故障E220 手送纸传感器故障E303 碳粉密度传感器故障E310 高压漏电E320 主马达故障E322 防黑胶片异常E330清洁灯故障E401 定影器故障E410 定影器排风扇故障E501 24V低压电源故障E504 10V低压电源板.CPU板故障E535 主控板信号故障E542 计数器故障U13 碳粉不足U16 载体槽不良服务开关模式用数字键输入代码按复印键操作开始C00同时按下纸盒键和倍率下键，显示精心整理输出检查确认左侧安全开关在ON位置20 定影器排风扇21 光学冷却风扇22 全速电磁阀23 半速电磁阀24 自动板电磁阀25 暴光灯26 主马达.除电灯.磁辊偏压27 24V ON28 送纸离合器29 手送纸离合器30 同步离合器31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内1=北欧2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动1=30秒2=1分3=2分03 节标=0 0 1= 2=09加热灯控制方标=0 0零伏检1项位控10光学散标=1 0复印1标13省电模式时间调标=0 0 1= 2=1 3=3 4=614省电模式选标=0 0模1 1模224亮度检标=1 0不检1=A检34鼓低色修正功标=2 0 1=160修正2=200修正3=240修正50浓淡度模式设标=2 0无自1自动优2手动优59无粉后复标=0 0停1可以复63补粉U1消标=0 0按任意1按纸数字70维修符号周期设标=5 0不设1=千2=千3=千4=1.6万张5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50—+50〉03等倍率〈与送纸方向垂直〉〈-20—+20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉用数字键输入代码按复印键，显示计数器张数，按两次停止C00状态按复印键，显示F7先进入．精心整理/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下FP-7718，FP7722 自疹代码E1—01光学扫描故E20镜头倍率驱动故E1—21反射镜驱动故E23 F8-0测试输E1—32自动浓度原稿检E40光学风扇马故E1—41光学风扇马故E43光学风扇马故E2—01上升托盘提升马E0下层托盘提升马E3—01补粉马达故E03碳粉浓度传感器故E3—10高压电源漏E11高压电源漏E3—20主马达故E21吸尘扇马达故E3—22抽风扇马达故E2吸入风扇马达故E3—30消电灯故E40复印浓度传感器输出检E3—50转印清洁E4—01定影器预热故E10抽风扇马1E4—11抽风扇马达2 E4—12抽风扇马达3E5—01 +24V直流电源E5—04 +10V直流电源E5—10 +5V直流电源E5—23 控制面板通讯故障E5—41 对位定时控制电路故障E5—42 总计数器E5—50 通讯错误E7—XX ADF故障用户代码U0 键计数器失灵或操作代码没有输入U1 前门没关好U4 关闭分页器U5 关闭双面单元U6关闭右侧门U10 关闭ADFU11 清除分页器存储斗U13 加碳粉U14 废粉满U16 显影器没装好U18 复印机寿命上限进入维修方式同时按下用户〈USER〉键，数字3键和原稿尺寸A3键，机器进入F1状态，用数字键选择F1—F9按复印键显示C00，输入功能代码按复印键，同时按下用户〈USER〉和消除/停止键退出F模式F1 显示器全亮F2 单页复印操作F3 双面复印操作F4输入/输出检查F5 改变复印机功能F6 调整和编程F7 电子计数器F8 复印机操作调整F9 电话号码编程F4 输出检查26 定位轮离合器27 手送纸进纸离合器主马达29 手送纸进纸离合器28精心整理30 对位轮离合器31主定影灯32 副定影灯33 暴光灯34 臭氧/吸尘/冷却风扇35 循环离合器36 出纸选择离合器37 抽风马达138抽风马达2 39 光学风扇1和440 光学风扇2和3 41 进纸离合器42 总计数器43 键计数器45 +24V输出F5功能编程0 国家版本标准=1 0=日本1=美国2=欧洲1 频率0=50HZ 1=60HZ2 自动复位时间标准=2 0=无1=1.45S 2=2：1M 3=3：3M3节能时标=7 0=15M 1=30M 2=60M 3=1.5H 4=2H 5=3H 6=4H 77语言变标=0 0日1英2德9定影灯项位控标=交叉控1项位控10光学冷却风扇控标=控制方0正常动11复印保留功标=检0不检13自动关闭时标=0 1=30M 2=60M 3=1.5HR 4=3HR 5=4HR14上纸盒复印纸尺寸设标=0 1=3A 2=B4 3=A4 4=A4R 5=A515下纸盒复印纸尺寸设同25复印浓度感应标=1检0不检58 U1废粉标=0停止复1可以复59 U1无碳标=0停止复1可以复60纸盘选0手1自70 预防维护标准=0 0=无1=1.5K 2=2.5K 3=3.5K 4=10K 5=15K 6=20K 10=80K 11=90K 工厂设定=10=8万71 预防维护0=不标识1=标识72 定影器清洁辊计数0=继续复印1=停止复印《标准=1》73 清洁辊计数器选择0=120K 1=80K80 纸张尺寸优先选择标准=A4 0=A4R 1=B4 3=A3 4=B5R 5=B590 风鸣器标准=1=有0=无F6 调整编程0 100%垂直和水平倍率标准=100% 范围= -9—+9 +放大–缩小1 100%水平倍率标准=100% 范围= -9—+92 100%距焦范围= -50—+503 100%垂直倍率范围= -50—+50 +放大键-缩小键4 原稿对位检测时间范围= -30—+3011暴光标准范围= -99—+9912图片暴光电压范围= -99—+9913 缩小暴光14 放大暴光17 栅极电压标准标准=810V19 偏压标准电压标准= -200V21 碳粉浓度传感器增益电压标准= -6.5V99 F5 F6初始化回到工厂初始值F7 计数器计数器被消零PM，ON维护呼叫指示器预防维护总计数器22精心整理35 手送纸计数器36 下层纸盘计数器37 上层纸盘计数器F8 操作调整00 更换暴光灯灯架前移450MM，按清除/停止键返回08 反射镜和镜头锁定操作按复印键09 碳粉浓度感应器自动调整更换载体时按复印键，调整约两分钟10 鼓充电电压检查F9 电话号码输入自动键，/图片=〉复位键，空格—〈按复印键，输入电话号码，。
松下维修方式
松下维修方式A． KX系列1、KX-F50/90：依次按下：“program”“# ”“9”“0”“0”“0”“*”即可进入测试模式，然后输入“#”“5”“0”“start/copy”可对机器进行程序全清。
对F90输入“# ”“6”“0”“3”“set”可将切纸刀关闭（仅对切纸机器有效）。
2、从KX-F808/818/828/108/118/858/868/32/36/39/23/25到现在的KX-F66/68/82/88等等（别头晕）：依次按下“功能FUNCTION（有的机器为菜单MENU）”“#”“9”“0”“0”“0”“*”可进入维修方式，然后输入“#”“5”“5”“0”“启动”（108/118/208/218则是按“选择”“录入”）可对机器进行程序全清。
输入“#”“5”“6”“0”“2”可将切纸刀关闭（仅对切纸机器有效）。
*注：维修代码从“#500”开始，其他代码含义受篇幅所限，此处略过不表。
B． UF系列UF2：依次按“MENU”“MENU”“MENU”“TEL”“TEL”“TEL”“TEL”可进入维修方式。
UF108M：依次按“#”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“*”可进入维修方式。
UF200/208M：依次按“功能”“电话/拨号”“电话/拨号”“电话/拨号”“电话/拨号”“*”可进入维修方式，其中第“06”项为全清。
UF8100/8110/8200/8220：依次按“功能”“4”“#”“*”“#”“#”可进入维修方式，其中第“06”项为全清。
UF8300/8310/8330/8350/8700/8710/8770/8880/8585/8595/8885/8895：依次按“功能”“7”“MONITOR”“MONITOR”“MONITOR”“MONITOR”“*”可进入维修方式，其中第“06”项为全清。
注：06项全清中有多项选择，（图象数据、通信参数等等）其中一般“*”或“99”为全部参数的初始化。
各种复印机维修经验及进入方式
各种复印机维修经验及进入方式各种复印机维修经验及进入方式传真机常见故障中英文对照clean up scanner 扫描头脏，需清洗扫描头comm.( communication) error 通信错误，传输信号不好，可以重试一次。
cover open 机器的前盖没有盖好，须盖好。
cutter jam 传真纸卡在切刀处，取出传真纸，重新装。
disconneted 传输线路中断，打其他的电话以检查线路。
document jam 文件被卡住，可能是文件没有放对或文件太长。
打开盖取出文件盖好盖，重新放入文件并调整位置重新发。
error code print out 打印错误代码。
hang up phone 挂上电话。
junk mail prohibitor 禁止垃圾邮件编程。
memory full 存储器接收传真满。
no document 没有稿件。
no response/busy/ no ans greeting 被叫号码不对或占线，检查号码并重试。
over temperature 传真机温度高。
paper roll empty 传真纸用完。
printer overheated 打印机过热。
recording paper jam 记录纸堵塞。
remove document 清除文件夹纸。
scanner error 扫描错误，清洗扫描头。
total errors 总错误数（文件太长）。
unit overheated 本机过热[/face][/size]松下KX-F90B无法拨号，是通信板坏了吗？三洋SFX33B开机后始终打印报告无法停止，是主板坏了吗？理光188显示全是乱码，是液晶屏坏了吗？……把机器的程序做一下全清吧，哦，原来一切问题竟是这样的简单。
传真机在工作时偶尔未能将RAM中的数据正确读写，或者由于其他原因，造成RAM中的数据出错，引起传真机不能正常工作，其故障现象便如群魔乱舞，令人惊诧茫然不知所措。
松下伺服发生故障报警代码一览和对策
测量连接器(L1，L2，L3)的线间电压。
(1)电源电压低。发生瞬间停电。
(1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后，再次投入电源。
(2)电源容量不足…受主电源接通时的冲击电流影响，导致电源电压下降。
(2)提高电源容量。
(3)缺相…应输入三相规格的驱动器实际以
(1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后，再次投入电源。
(2)发生瞬间停电。
(2)尝试将Pr5.09(主电源关闭检测时间)设定延长。正确设定各相电源。
(2)电源容量不足…受主电源接通时的冲击电流影响，导致电源电压下降。
(3)提高电源容量。
(3)缺相…应输入三相规格的驱动器实际以
27
3
波形生成异常
指令脉冲值急速变化。
改小加速度、減速度的设定。
28
0
脉冲再生界限保护
脉冲再生的输出频率数超过界限。
检查Pr0.11(电机每旋转1次的输出脉冲数)，Pr5.03(脉冲输出分频分母)的设定值。
将检测置于无效时，请将Pr5.33(脉冲再生输出界限设定)置于0。
29
0
偏差计数溢出保护
编码器脉冲标准的位置偏差值，或者，光栅尺标准的全闭环偏差值超过2^29(536870912)。
辅助码
保护功能
原因
对策
33
0
I/F输入重复分配异常1保护
输入信号(SI1，SI2，SI3，SI4，SI5)的功能分配有重复设定。
请正确设定针对连接器引线的功能分配。
33
1
I/F输入重复分配异常2保护
输入信号(SI6，SI7，SI8，SI9，SI10)的功能分配有重复设定。
各类复印机维修代码和故障代码和进入方式
佳能3050调整代码调整方式*3*用复印浓度键选择屏幕号，用数字键输入设定值，用* 键注册所设定值00 AELIL 在AE测光时光量调整设定值减小，复印品变淡操作/检验方式* 4 *06 DEV-RES 黑色显影器退齿合/CD单元齿合08 AE-ADT AE扫描浓度09 ERROR E001，E002，E003 清除10 RAMINT RAM数据初始化基士得耶复印机通用代码进入步骤：1.打开复印机电源；2.输入1087××××数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。
代码/功能：01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换W/S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸X，模拟A4纸复印11/不用纸纸，模拟A3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂佳能NP-3825自诊代码E000热敏电阻(TH1)TH1输出在电源ON后100秒内达不到100度加热器(H1)热保险(FU2)SSRE001DC控制器PCB热敏电阻THI的输出超过200度SSRDC控制器PCBE002热敏电阻在THI达到100度后,100秒内未达到170度加热器在THI达到170度后40秒内输出未达到175度热保险DC控制器E003 预热后THI输出降至150度以下E010主马达(M2)在主马达驱动信号产生后,主马达(DMDEAD)保持为"1"达1秒马达驱动器PCBE022DC控制器PCB在选择里显影器后,CD单元保持啮合状态达1.6秒,显影啮合传感器(PS3)为"1"显影器啮合传感器DC控制器PCB在CD单元被选择后,黑色显影器保持啮合达1.6秒E030计数器(T1)如当计数器ON时,计数器驱动信为"0"则正常.如当计数器OFF 时,计数器驱动信号为"1"则正常DC控制器PCBE202曝光系统马达(PM1)在电源ON后,10秒内曝光系统初始动作未能完成曝光系统原始位置传感器在以下情况下将没有错误码显示,但操作面板上所有键均被锁住AE后退动作在3秒内未完成，在曝光后5秒内,后退动作未能完成E204曝光系统马达(PM1)在电源ON以后10秒内曝光系统初始动作未能完成.DC控制器PCB曝光系统原始位置传感器在曝光后5秒内前进动作未能完成E210镜头原始位置传感器(PS4)开始起始旋转过20秒后将镜头镜头马达(M3)镜头电缆定位到DIRECT复印位置的操作未完成.DC控制器PCB按下COPYSTART键15秒后,设定复印倍率的操作仍未完成E220曝光灯(LA1)在曝光灯ON的同时LAON未变成"1",在曝光灯OFF同时LAON未变成"0"E240DC控制器PCB在主动CPU(Q101)和从动CPU(Q102Q103)之间出现通讯错误E401供纸马达(M2)供纸马达(MU)主轴上装有一标志,参照此标志遮断供纸辊传感器(S3)可以对M1的旋转进行监控.供纸辊传感器(S3)如果S3在1秒内不能进行ON/OFF两次以上,则显示此码E402传送带马达M1带时钟脉冲在200MS内低于规定值传送带马达时钟传感器(S4)E404排纸马达(M3)排纸马达时钟在200MS内低于规定值排纸马达时钟传感器(2)E411原稿传感器(S6)无纸时传感器输出为2.3V以上定位纸传感器(S7)E710DC控制器PCB当电源开关ON时,IPC(Q108)无法初始化E712DC控制器PCB与DF的通讯错误不能被清除DF控制器PCBDC电缆理光FT复印机故障代码表故障代码故障原因１１曝光灯不正常或短路２１扫描定位检测器未启动２３无同步起始信号２４无扫描定位信号，扫描驱动马达未动作２８镜头定位检测器未启动２９镜头定位检测器未复位２Ａ第一扫描锁定位检测器未启动２Ｂ第一扫描锁定位检测器未关闭２Ｃ扫描马达速度异常过快２Ｄ扫描马达速度异常过慢３１感光鼓温度检测器失常３２碳粉浓度检测器失常４１上卡匣提升检测故障４３下卡匣提升检测故障５３定影温度检测器失常５４定影单元不能预热５５定影单元温度太高５６定影单元温度太低６１脉冲发生器电路失常７０碳粉回收瓶满７１硅油用完８１反转单元故障９１总计数器不动作９３光学回路板至主板讯号失常以上理光ＦＴ系列故障代码于不同机型其代码略有增减。
各类复印机维修模式键操作和常见故障处理方法
各类复印机维修方式的进入
东芝复印机常出现的问题与对策
E-168/208/258鼓套件异音
原因：由于显影单元损坏的搅拌器运转产生的。
侧盖过松，合上侧盖时转印高压端接触不好漏电，产生的电子噪音影响碳粉传感器的输出，加粉电机不断加粉，超过了搅拌器所能承受的转矩而导致损坏，在旋转时就会产生噪声。
对策：（1）在侧盖的前侧插入一个间隔物，使侧盖活动余地最小。
（2）在接触点加入一个弹簧，以确保紧密接触
E-168/208/258定影C4X对策
现象：出现异常的维修呼叫符号( 错误代码: " C43", "C44", "C45" )。
原因：a) 电子干扰和/或供给电压的波动造成热敏电阻检测温度错误。
b) 定影单元没有接地。
c)有些机器恒温器和热辊之间间隙有不当，会造成恒温器工作错误。
d) 由于热敏电阻与热辊之间接触不好，使热敏电阻温度检测错误。
E-168/208/258定影重影对策
现象：墨粉污染的热辊会造成图像重影。
定影区域频繁发生卡纸。
原因：在高温下，从定影双面贴上挥发的一些物质，会在热辊上与融化的墨粉混合形成一层不可清除层，造成重影。
由于热辊被污染（重影问题）而使分离纸张的能力下降，造成定影部位频繁卡纸。
对策：取消双面贴，减少挥发物。
更换压力更大的清洁辊弹簧，提高清洁能力。
E-168/208/258复印浓度不均
现象：图像密度不均匀，大部分复印图像后部偏淡。
现象：图像密度不均匀，大部分复印图像后部偏淡。
对策：首先清洁多边形反光镜,用东芝提供的聚酯薄膜片封住开口。
各种复印机维修模式进入方式
各种复印机维修模式进入方式维修方式的进入震旦——京瓷复印机连续输入:10871087 进入维修方式U100 高主充高压U130 拌载体U161 设定影温度(和131下粉量成正比)U163 复位定影故障U199 显示定影温度U928 看机子寿命U407 调前端空白U927 清复印计数U251 清鼓计数U020 恢复出厂设定夏普复印机进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 C AR275/AR255# 插入 C 插入# 插入 0 C M350/M450P * C * P * 0 C AR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位暴光强度调整执行模式时,开始预热并在复印数量显示器上显示当前手动设定上限值(ME)要选择显示,按放大倍率显示键复印数量显示屏第1位第2第3位显示数据A 1----99 手动(ME)上限值b 1----99 手动(M)下限值c 1----99 手动(ME)色粉节省上限值d 1---99 手动(ME)色粉节省下限值E 1---99 照片(PE)上限值F 1---99 照片（PE）下限值G 1---99 自动（AE）倾斜H 1---99 自动（AE）下限值I 1---99 自动（AE）色粉节省倾斜J 1---99 自动（AE）色粉节省下限值设定范围为1---99，减小数值则加大浓度，如出现底灰时可加大对应的数值。
新版松下空调故障代码大全
新版松下空调故障代码大全首先说些大家容易碰得到的故障代码及故障代码解释松下空调显示H11室内外通讯异常通讯异常收发信息不成功开始运行1分钟以后室内单独送风运行松下空调故障代码松下空调显示H14松下空调显示H14 室内吸入气温传感器异常断线短路 10/40秒连续5秒钟松下空调显示H15 压缩机温度传感器异常断线短路 10/40秒连续5秒钟松下空调显示H16 室外CT断线异常断线 10/40秒、周波数松下空调显示H19 室内风扇电机锁死异常锁死电流松下空调显示H23 室内热交换器温度传感器A异常断线短路 10/40秒连续5秒钟周波数、风量固定（制暖时停止）松下空调显示H24 室内热交换器温度传感器B异常断线短路 10/40秒连续5秒钟周波数、风量固定松下空调显示H25 空气清洁异常通电异常空气清洁OFF时候的通电周波数、风量限制、空气清洁停止松下空调显示H27 外气温传感器异常断线短路 10/40秒连续5秒钟周波数、风量固定松下空调显示H28 室外热交换器温度传感器异常断线短路 10/40秒连续5秒钟周波数、风量固定松下空调显示H30 排放温度传感器异常S 断线短路 10/40秒连续5秒钟周波数、风量固定松下空调显示H31 室内温度传感器异常断线短路 10/40秒连续5秒钟周波数、风量固定松下空调显示H33 内外接续错误异常内外异电压内外电源电压设定松下空调显示H97 室外风扇电机锁死异常锁死电流逆风 30分钟内连续发生两次松下空调显示H98 室内高压过高保护室内高压过高热交温度传感器只有记忆号码（不出现异常标士松下空调显示H99 室内热交换器冻结保护室内热交换冻结热交温度传感器只有记忆号码（不出现异常标士松下空调故障代码F11F11冷暖转换异常冷暖转换热交温度传感器 30分钟内连续发生四次F16 制冷除湿转换异常热交温度传感器 30分钟内连续发生四次F90 PFC保护断线过电压温度过高电压、10/40秒 10分钟内连续发生4次F91 冷冻循环异常气体泄露循环闭塞电流10/40秒 20分钟内连续发生2次F93 压缩机转动不良压缩机转动不良压缩机转动数 20分钟内连续发生4次松下空调CS-G90KC、CU-G120KC常见故障代码松下空调故障代码松下空调显示H11松下空调显示H11:室内机与室外机通信异常松下空调显示H14：室内吸入口温度传感器异常松下空调维修松下空调显示H15：室外压缩机温度传感器异常松下空调显示H16：室外CT断线松下空调显示H19：室内风扇电动机异常松下空调显示H23：室内热交换器温度传感器异常松下空调显示H27：外部气温传感器异常松下空调显示H28：室外热交换器温度传感器异常松下空调显示H98：室内压力过高保护（暧气时）松下空调显示H99：室内热交换器冻结保护（冷气、除湿时）F11：冷、暧气更换异常松下空调故障代码F91：冷媒循环异常松下空调故障代码F96：室外电源晶体管温度过高保护F97：压缩机温度过高保护F98：总电流保护松下空调故障代码F99： DC峰值电流控制松下空调CS-G120KC故障代码表松下空调cs-G120CK故障代码松下空调显示H11松下空调显示H11：内外机通讯异常松下空调cs-G120CK故障代码松下空调显示H14松下空调显示H14：内机环境感温头异常松下空调显示H15：外压机温度异常松下空调显示H16：外机CT断线异常松下空调显示H19：内风机停止异常松下空调显示H23：内机盘管感温头异常[关机可退出] 松下空调显示H27：外环境温度异常[关机可退出]松下空调显示H28：外机盘管感温头异常[关机可退出] 松下空调显示H98：内机高压过升保护松下空调cs-G120CK故障代码松下空调显示H99松下空调显示H99：内机盘管冻结保护松下空调cs-G120CK故障代码F11F11：冷暖切换异常F91：制冷循环异常F96：外机模块温度过高F97：压机温度过高F98：整机电流过大松下空调cs-G120CK故障代码F99：DC峰值动作异常需要显示所记忆的故障代码时：1）、打开空调机电源；2）、打开遥控器的电池仓盖，遥控器发射对准空调室内机，按压诊断按键；3）、故障代码显示部位显示10秒钟后，自动熄灭；4）、切断电源，再次打开电源的时候，能保持显示同样的故障代码。
松下伺服发生故障报警代码一览及对策
(1)提高电源电压容量.更换电源.排除主电源电磁接触器脱落故障后,再次投入电源.
(2)电源容量缺乏…受主电源接通时的冲击电流影响,招致电源电压下降.
(2)提高电源容量.
(3)缺相…应输入三相规格的驱动器实际以
单相电源运转.
(3)正确设定各相电源.
(4)驱动器故障(回路故障)
21
1
编码器通信异常呵护
主要因噪音引起的数据异常.虽与编码器连接,但通信数据异常.
确保编码器电源电压为DC5V±〜5.25V).尤其在编码器线缆较长时需特别注意.
如果机电电缆与编码器线捆扎在一起,请分开布线.
将屏蔽线接入FG.
23
0
编码器通信数据异常呵护
编码器的数据通讯无异常,但数据内容异常.编码器的数据通信异常.
(2)提高电源容量.
(3)驱动器故障(回路故障)
(3)更换新的驱动器.
12
0
过电压呵护
逆变器P-N间电压超越规定值.
丈量连接器(L1, L2, L3)的线间电压.
(1)电源电压超越允许输入电压范围.无功赔偿电容器和UPS(无间断电源)造成的电压反弹.
(1)输入正确电压,裁撤无功赔偿电容器.
用测试仪丈量驱动器端子P-B间外接的电阻值,如
(4)更换新的驱动器.
13
1
主电源电压缺乏呵护(AC)
在Pr5.08(主电源关闭时LV触发选择)=1时, L1-L3间瞬停时间超越Pr5.06(伺服关闭时顺序设置)所定的时间.
丈量连接器(L1, L2, L3)的线间电压.
(1)电源电压低.发生瞬间停电.
(1)提高电源电压容量.更换电源.排除主电源电磁接触器脱落故障后,再次投入电源.
松下 维修模式
5 维修模式5.1. 维修模式( 复印机用)这些维修模式用于帮助技术人员检查复印机出现的异常情况，同时也是一种调整主要部件输入／输出的方法。
5.1.1. 维修模式步骤1. 要选择维修模式时依次按“功能”、“原稿尺寸”和“3”键即选择维修模式，然后F1 将在显示屏中出现。
2. 要退出维修模式时同时按“功能”和“清除”键则使维修模式复位。
5.1.2. 复印机维修模式功能维修模式( 复印机用)维修模式项目功能F1 自测00 CCD 测试该测试用于检查CCD。
01 LCD/LED 测试该测试用于检查LCD 和LED。
02 页面存储器测试该测试用于检查页面存储器。
03 打印测试图案1 打印设置纸张定位的图案。
04 打印测试图案2 打印设置纸张定位的倾斜图案。
05 打印测试图案3 打印设置纸张定位的网格图案。
06 打印测试图案4 打印设置双面纸张定位的图案。
F2 单份复印测试按“开始”键时复印一张。
F3 连续复印测试按“开始”键时复印多份。
F4 输入／输出状态测试检查输入／输出项目（所选的项目号码）能。
F5 功能参数可以更改各种功能设置（用代码编号选择）。
F6 调整参数可以调整各种功能设置（用代码编号选择）。
F7 电子计数器维护用电子计数器F8 维修调整执行某个项目的伪操作（用代码编号选择）F9 机器维护传真维修模式维修警报电话#固件版本打印装置信息。
5.1.4. F5 模式：功能参数( 复印机用)将机器设置为维修模式并按数字键盘上的“5”键。
按“开始”键。
输入所需的代码编号或按“V”、“/\”箭头键。
如果您要选择另一个代码编号，用箭头键在菜单上滚动。
按“设定”键。
输入所需的功能代码编号，然后按“设定”键。
按“清除”键时，所选的代码输入将不被接受。
按“停止”键，然后同时按“功能”和“清除”键退出维修模式设置参数后重新启动机器以启用新的设置。
F5 模式编号项目功能默认设置00 未使用01 所需频率0：自动 1：50 Hz （用于欧洲） 2：60 Hz（用于美国／加拿大）02 未使用03 LSU 启动速度0：低速 1：全速04 LSU 关闭定时器1： 5 秒 2：10 秒 3：15 秒 4：20 秒 6：30 秒8：40 秒 10：50 秒 12：60 秒05-08 未使用09 定影灯控制0：Off 1：自动0 （用于美国／加拿大）1 （用于欧洲）10 出纸盘限制（最多250 张）0：无 1：累积 2：作业（自2004 年8 月的产品起生效）11 更换感光鼓0：Off（自2004 年8 月的产品起生效） 1：On12 打印机风扇扩展5：5 分钟 2：2 分钟 0：无13 纸张输出红色指示灯0：On 1：Off14 纸张尺寸纸盒1 0：无 1：A3 2：B4 3：A4 4：A4-R 5：B5 6：B5-R7：A5 8：A5-R 9：8 x 13 10：8.5 x 13 11：LEDGER12：LEGAL 13：LETTER 14：LETTER-R 15：INVOICE15 纸张尺寸纸盒2 同F5-1416 纸张尺寸纸盒3 同F5-1417 纸张尺寸纸盒4 同F5-1418 未使用19 T 电晕电流自动调整0：否 1：是20 ADF 0：否 1：自动21 未使用22 系统工作台0：否 1：自动23-25 未使用26 双面单元0：否 1：自动27-30 未使用31 ADF 双面扫描0：否 1：自动32 工作创建和SADF 模式0：否 1：是33 TH 传感器（激光负荷） 0：否 1：中 2：大34-37 未使用38 默认双面模式0：否 1：单面→双面 2：双面→双面 3：书本→双面39 未使用40 双计数0：否 1：LDR 2：LDR， LGL 3：A3 4：A3， B441 计数定时0：进纸时 1：出纸时42 钥匙／部门计数器0：否 1：钥匙计数器 2：部门 3：卡43 钥匙计数器定时同F5-41 044 未使用45 再次重新输入部门代码0：是 1：否46 未使用47 TH 传感器（T 电晕电流） 0：否 1：中 2：大48 TH 传感器（DEV） 0：否 1：中 2：大49 未使用50 自动对比度调整0：否 1：是51 部门计数器（复印） 0：否 1：是52 部门计数器（传真） 0：否 1：是53 双面自动移位0：否 1：自动移位54 留装订边缩小0：否 1：是55 留装订边默认值0： 5 mm 1：10 mm 2：15 mm 3： 20 mm56 边框默认值0： 5 mm 1：10 mm 2：15 mm 3： 20 mm57 书本默认值0：15 mm 1：20 mm 2：25 mm 3： 30 mm58 U14 清除0：继续 1：任意键59 操作员添加碳粉报警0：停止 1：继续60 自动纸盒选择0：否 1：是61 TDC 自动调整（DEV 状态）0：否 1：是62 TDC 自动调整（DEV 寿命） 0：否 1：是63 U13 清除0：任意键 1：功能键+164 部门计数器（扫描） 0：否 1：是65 部门计数器（打印） 0：否 1：是66-68 未使用69 缩小多合一复印件间隔0：否 1：是70 定期维护周期0：否 1： 1.5 K 2： 2.5 K 3： 5 K 4： 10 K 5： 15 K 6： 20 K 7： 30 K 8： 40 K 9： 60 K 10： 80 K 11： 90 K12：120 K 13：150 K 14：200 K 15：240 K71 添加碳粉时间限制0：不限制 1：剩余1/3 碳粉量时可以添加2：剩余2/3 碳粉量时可以添加72-75 未使用76 TH 传感器（电极栅） 0：否 1：是77 TH 传感器（直流偏压） 0：否 1：是78 A4/LTR 尺寸选择0：否 1：是79 未使用80 优先纸张尺寸1：A3 2：B4 3：A4 4：A4-R 5：B5 6：B5-R 7：A5 8：A5-R 9：8 x 13 10：8.5 x 13 11：LEDGER 12：LEGAL 13：LETTER14：LETTER-R 15：INVOICE81 B4/FLS 尺寸选择0：B4 1：8 x 13 2：8.5 x 1382 手动空摄模式0：Off 1：M1， On 2：M2， On 3：M1， M2， On83 数码空摄模式0：否 1：正常 2：质量84 优先纸盒0：S > C > B 1：C > S > B85 页边留白设置（ADF） 0：无 1：是86 定期维护周期（光学） 0：否 1： 40 K 2： 60 K 3：120 K 4：240 K5：360 K 6：480 K 7：600 K87 定期维护周期（ADF） 0：否 1： 40 K 2： 60 K 3：120 K 4：240 K5：360 K 6：480 K 7：600 K88 USB 端口功能0：Off 1：一次 2：On89 LAN 速度／双工0：自动 1：10 半双工 2：10 全双工3：100 半双工 4：100 全双工90 触板哔音0：Off 1：小 2：大91 M1 为手动空摄模式M1 和M2 设置默认大小。
松下复印机维修代码
机型代码内容DP1520/1820P/1820E J00旁路送纸DP1520/1820P/1820E J01第一进纸单元DP1520/1820P/1820E J02第二进纸单元DP1520/1820P/1820E J03第三进纸单元DP1520/1820P/1820E J04第四进纸单元DP1520/1820P/1820E J07第二进纸单元DP1520/1820P/1820E J08第三进纸单元DP1520/1820P/1820E J09第四进纸单元DP1520/1820P/1820E J12纸张路径传感起动后，第二纸张路径传感器在预定的时间不停止DP1520/1820P/1820E J13纸张路径传感起动后，第三纸张路径传感器在预定的时间不停止DP1520/1820P/1820E J14纸张路径传感起动后，第四纸张路径传感器在预定的时间不停止DP1520/1820P/1820E J19ADU传感器启动后，对位传感器在预定的指定时间内不检测DP1520/1820P/1820E J22初始化时，第二纸张路径传感器检测到纸张DP1520/1820P/1820E J23初始化时，第三纸张路径传感器检测到纸张DP1520/1820P/1820E J24初始化时，第四纸张路径传感器检测到纸张DP1520/1820P/1820E J30传感器启动后对位传感器在预先指定的时间内不停止（旁路送纸）DP1520/1820P/1820E J31传感器启动后对位传感器在预先指定的时间内不停止（旁路送纸之外的纸单元）DP1520/1820P/1820E J32ADU传感器启动后，对位传感器在预定的指定时间内不停止（DP-1820）DP1520/1820P/1820E J33非打印模式时，对位传感器检测到纸张DP1520/1820P/1820E J45非打印模式时，在预先指定的时间后，处置传感器继续检测纸张DP1520/1820P/1820E J46传感器启动后，出纸传感器在预先指定的时间内不停止DP1520/1820P/1820E J48对位传感器启动后，出纸传感器在预先指定的时间内没有检测到纸张DP1520/1820P/1820E J82双面进纸棍开始旋转后，ADU传感器在预先指定的时间内没有检测到纸张DP1520/1820P/1820E J85传感器启动后，ADU传感器杂用途县指定的时间内没有检测到纸张DP1520/1820P/1820E J87非打印模式时，ADU传感器检测到纸张DP1520/1820P/1820E J95纸盒的纸张尺寸与机器设定的不同DP1520/1820P/1820E J98预先指定的时间过后，VRDY信号没有变位NODP1520/1820P/1820E J70原稿开始进纸后，读点传感器在预先指定的时间内没有检测到纸张DP1520/1820P/1820E J71扫描开始之后，读点传感器在预先指定的时间内持续检测到纸张DP1520/1820P/1820E J72读点传感器启动之后，排纸传感器在预先指定法的时间内没有检测到纸张DP1520/1820P/1820E J731.扫描开始之后，读点传感器在预先指定的时间内持续检测到纸张2.读点传感器听用之后，排纸传感器在预先指定的时间内持续检测到纸张DP1520/1820P/1820E J76扫描开始之后，双面排纸传感器在预先指定的时间内没有检测到纸张DP1520/1820P/1820E J78双面扫描之后，双面排纸传感器在预先指定的时间内持续检测到纸张DP1520/1820P/1820E J79读点传感器持续检测到ADF中有纸DP1520/1820P/1820E J92读点传感器在ADF中检测不到纸张DP1520/1820P/1820E J93ADF中遗留有纸张DP1520/1820P/1820E J94ADF在预先指定的时间之后没有关闭。
松下伺服发生故障报警代码一览及对策
松下伺服发生故障报警代码一览及对策（七）2011-07-11 17:44类别：默认分类 | 评论(0) | 浏览(246 )松下伺服发生故障报警代码一览及对策（六）2011-07-11 17:43类别：默认分类 | 评论(0) | 浏览(149 )松下伺服发生故障报警代码一览及对策（五）2011-07-11 17:41类别：默认分类 | 评论(0) | 浏览(174 )松下伺服发生故障报警代码一览及对策（四）2011-07-11 17:38类别：默认分类 | 评论(0) | 浏览(196 )松下伺服发生故障报警代码一览及对策（三）2011-07-11 17:37类别：默认分类 | 评论(0) | 浏览(233 )松下伺服发生故障报警代码一览及对策（二）2011-07-11 17:3523 0 编码器通信数据异常保护编码器的数据通讯无异常，但数据内容异常。
编码器的数据通信异常。
确保编码器电源电压为DC5V±5%(4.75〜5.25V)。
尤其在编码器线缆较长时需特别注意。
主要因噪音引起的数据异常。
虽与编码器连接，但通信数据异常。
如果电机电缆与编码器线捆扎在一起，请分开布线。
将屏蔽线接入FG。
类别：默认分类 | 评论(0) | 浏览(391 )松下伺服发生故障报警代码一览及对策（一）2011-07-11 17:29现把松下A5系列伺服的故障报警代码整理出来，供使用松下伺服发生故障的朋友们尽快排除故障。
A4系列可以参照。
这里每篇文章有大小限制，只好拆开发了，慢慢找自己需要的了报警错误代码辅助码保护功能原因对策0 0 正常正常正常11 0 控制电源电压不足保护控制电源逆变器的P-N间电压低于规定值。
测量连接器及端子台(L1C，L2C)的线间电压。
(1)电源电压低。
发生瞬间停电。
(1)提高电源电压的容量，更换电源。
(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。
(2)提高电源容量。
