1. 实训目的
本实训旨在帮助学生掌握汽车发动机的基本原理、结构和工作原理。
通过实际操作，学生将能够理解和熟练掌握发动机的各个部件，并能够进行常见故障的排查和维修。
2. 实训内容
2.1 发动机原理
- 研究发动机的工作循环和基本原理
- 了解发动机的结构和主要部件
2.2 发动机组装与拆卸
- 研究发动机组装和拆卸的操作流程
- 通过实际操作，练发动机的组装和拆卸技巧
2.3 发动机调整与检测
- 研究发动机的调整和检测方法
- 掌握发动机的点火系统调整和燃油系统调整技术
- 研究使用专业设备进行发动机故障诊断和检测
3. 实训安全注意事项
- 实训期间必须穿戴好个人防护装备，包括安全帽、防护眼镜和手套
- 遵守实训场所的安全规定，禁止随意操作或触摸设备
- 禁止在实训区域内吸烟、吃东西或乱丢垃圾
- 注意保持实训场地的整洁，禁止乱堆放工具和材料
4. 实训评估与考核
本次实训将根据学生的实操操作能力、理论知识掌握程度、实训纪律等方面进行评估和考核。
请学生按照实训指导书的要求认真研究和参与实训，以取得良好的成绩。
以上为汽车发动机实训指导书的主要内容概述，希望能够对学生的实训活动提供有效的指导。
任何有关实训的问题和困难，请随时向实训辅导员或实训教师咨询。
祝愿大家在实训中取得好成绩！。
汽车发动机实训实验指导书
汽车发动机构造与维修实验指导书目录1、安全注意事项 (1)2、实验项目一发动机拆装维修常用工量具 (4)3、实验项目二发动机总体结构认识 (18)4、实验项目三曲柄连杆机构的拆装 (23)5、实验项目四曲柄连杆机构的检验和调整 (30)6、实验项目五配气机构的拆装 (38)7、实验项目六配气机构主要零件的检修 (41)8、实验项目七气门间隙的检查与调整及气缸压力的测量 (44)9、实验项目八冷却系的拆装与检查 (47)10、实验项目九润滑系的拆装与检查 (50)11、实验项目十电喷发动机拆装 (55)12、实验项目十一电喷发动机燃油供给系统 (57)13、实验项目十二电喷发动机空气供给系统 (60)14、实验项目十三电喷发动机电子控制系统 (63)15、实验项目十四电喷发动机辅助系统 (66)16、实验项目十五柴油机燃料供给系的拆装 (68)安全生产注意事项一、个人安全（一）眼睛的防护在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。
常见的保护眼睛的装备是护目镜和面罩。
护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。
在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。
面罩不仅能够保护眼睛，还能保护整个面部。
如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。
注意：在摘下护目镜时，要闭上眼睛，防止粘在护目镜外的金属颗粒掉进眼睛里。
（二）听觉的保护汽车修理厂是个噪声很大的场所，各种设备如冲击扳手、空气压缩机、砂轮机、发动机等的噪声都很大。
短时的高噪声会造成暂时性听力丧失，但持续的较低噪声则更有害。
常见的听力保护装备有耳罩和耳塞，噪声极高时可同时佩戴。
一般在钣金车间必须佩戴耳罩或耳塞。
（三）手的保护手是身体经常受伤的部位之一，保护手要从两方面着手：一是不要把手伸到危险区域，如发动机前部转动的传动带区域、发动机排气管道附近等。
汽车发动机构造实训指导书
山东英才职业技术学院实验指导书学院机械制造与自动化工程专业汽车检测与维修课程名称发动机构造年级二年级实验时间第二学年第三学期实验一曲柄连杆机构的拆装（4学时）一、实验目的1.掌握曲柄连杆机构的组成及其各主要机件的构造，作用与装配关系；2.熟悉所拆发动机的曲柄连杆机构的结构特点；3.掌握正确的拆装顺序、拆装方法及拆装注意事项。
三、实验内容通过对连杆机构的拆装，观察和分析，掌握活塞、连杆、曲轴相互连接方式及其运动时的相对关系，观察各零部件的结构、形状。
四、仪器设备发动机，活塞环专用工具五、注意事项1．安装时应注意活塞顶面边缘的缺口和连杆体、连杆盖上的凸点应在同一侧，并朝向发动机前方。
2．扭曲环安装时方向不能反，各环开口要错开，并避开活塞销座及侧压力较大的一侧。
六、实验步骤（一）曲柄连杆机构的组成和功用曲柄连杆机构作用是将燃气作用在活塞顶上的力转变为曲轴转矩，向外输出机械能。
它由气缸体、曲轴箱组、活塞连杆组和曲轴飞轮组组成。
气缸体曲轴箱组主要由气缸体、曲轴箱、气缸盖、气缸套和气缸垫等组成。
活塞连杆组主要由活塞、活塞环、活塞销、连杆和连杆轴承等组成。
曲轴飞轮组主要由曲轴、飞轮等组成。
装配关系：曲轴飞轮组安装于曲轴箱主轴承座孔内，活塞连杆组置于气缸体和气缸内，其连杆大端与曲轴连杆轴颈连接。
工作时，作用在活塞顶上燃气力推动活塞下移，活塞通过活塞销、连杆带动曲轴旋转，而对外输出扭矩。
（二）曲柄连杆机构的拆装方法及步骤1.气缸体曲轴箱组的拆卸（1）首先从发动机上拆去燃油供给系、点火系、冷却系等系统有关部件，以便于气缸体曲轴箱组的拆装。
（2）拆卸气缸盖罩，拆除摇臂机构及凸轮轴，以便于拆卸气缸盖。
（3）拆卸气缸盖及衬垫（拆气缸盖螺栓和螺母应从两端向中间交叉均匀拆卸，可用木锤在缸盖四周轻轻敲击，使其松动，不允许用起子撬卸）。
拆下缸盖后，注意观察：燃烧室的结构、火花塞及气门位置、缸盖上水道、油道等。
（4）放倒发动机，拆下油底壳（拆卸前如油底壳中贮有机油，应拧开放油螺塞，用油盘放尽机油后再拆油底壳）。
汽车发动机构造实训指导
巴音郭楞职业技术学院《汽车发动机构造》课程实验（训）指导书汽车运用技术专业孙旭光编2008年7月系（部）：交通工程系专业：汽车运用技术专业课程：汽车维修实训一连杆机构一、实训目的1．熟悉活塞连杆组的拆装过程。
2．掌握不同车型活塞环的安装要求。
二、实训主要内容和要求活塞连杆组的拆装过程、塞环的安装。
三、实训设备仪器与工具1．一台拆除了气缸盖、下曲轴箱及进、排气歧管和正时齿轮盖的发动机。
2．一副活塞连杆组、曲轴、开口销。
3．手锤、拆卸用工具。
四、实训步骤及方法1.活塞连杆组分解(1)转动曲轴，将准备拆卸的连杆活塞转到下止点。
(2)拆下连杆螺母，取下连杆端盖、垫片和轴承，并按次序分开放置。
(3)用手锤木柄推出活塞连杆组。
(4)取出活塞连杆组后，应将连杆轴承盖、垫片、螺栓和螺母按原位装回。
(5)拆下各道活塞环，并按次序分开放置。
2.活塞连杆组组装(1)清洁气缸壁及组合件。
(2)安装活塞环，从最后一道环依次由下而上安装。
在装入气缸时，环槽、裙部、气缸壁杆衬套上涂以清洁机油。
活塞环口应错开；三道环的，每道环相错120°；四道环的，第一、二道环相错180°，第二、三道环相错90°，第三、四道环相错180°；若三道环中油环是组合式的，则应按四道环的方法错开环口。
各道环的环口应避开活塞裙部的长、短轴方向。
(3)按照活塞顶上标记，用活塞环箍压紧活塞环，用手锤木柄将活塞推入气缸，装上垫片、轴承，轴承座与盖应密合，定位凸台应完整，轴承两端应高出轴承座及盖的结合平面，其值在0.03~0.05 mm。
当轴承盖与座之间有调整垫片时，可通过增减垫片来调整轴承与轴颈的配合间隙。
其每边的垫片总厚度不得超过0.20 mm。
按规定拧紧力矩拧紧连杆螺母，装好开口销。
解放原CA 1090型车80~90 N·m,东风EQ 1090型车78~90 N ·m，北京BJ1040型车69~74 N·m，上海SH 7221型车37 N·m(4)连杆轴承与轴颈配合间隙要求：东风EQ 1091型车为0.026～0.084 mm,北京BJ 1040型车为0.026~0.065 mm。
汽车发动机实训指导手册

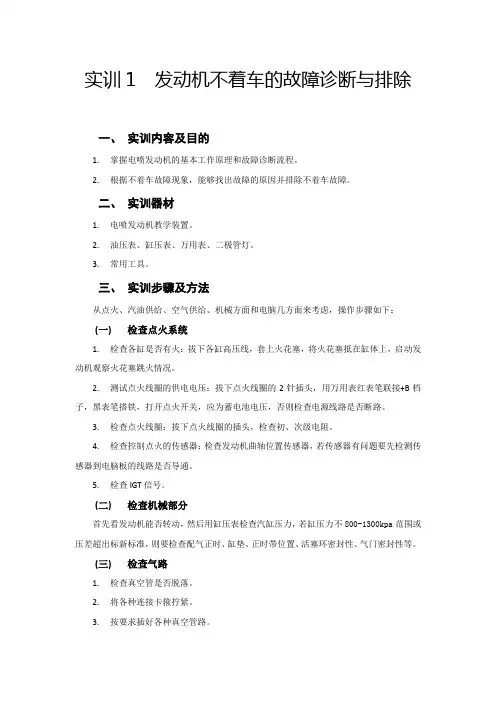

实训1 发动机不着车的故障诊断与排除一、实训内容及目的1.掌握电喷发动机的基本工作原理和故障诊断流程。

2.根据不着车故障现象，能够找出故障的原因并排除不着车故障。
二、实训器材1.电喷发动机教学装置。
2.油压表、缸压表、万用表、二极管灯。
3.常用工具。
三、实训步骤及方法从点火、汽油供给、空气供给、机械方面和电脑几方面来考虑，操作步骤如下：(一)检查点火系统1.检查各缸是否有火：拔下各缸高压线，套上火花塞，将火花塞抵在缸体上，启动发动机观察火花塞跳火情况。
2.测试点火线圈的供电电压：拔下点火线圈的2针插头，用万用表红表笔联接+B档子，黑表笔搭铁，打开点火开关，应为蓄电池电压，否则检查电源线路是否断路。
3.检查点火线圈：拔下点火线圈的插头，检查初、次级电阻。
4.检查控制点火的传感器：检查发动机曲轴位置传感器，若传感器有问题要先检测传感器到电脑板的线路是否导通。
5.检查IGT信号。
(二)检查机械部分首先看发动机能否转动，然后用缸压表检查汽缸压力，若缸压力不800-1300kpa范围或压差超出标新标准，则要检查配气正时、缸垫、正时带位置、活塞环密封性、气门密封性等。
(三)检查气路1.检查真空管是否脱落。
2.将各种连接卡箍拧紧。
3.按要求插好各种真空管路。
(四)检查油路1.检查油压：（1）观察燃油压力表。
起动发动机怠速运转。
系统压力标准为：怠速时拔下真空管为（300±20）kPa；不拔真空管为（250±20）kPa。
（2）接上真空管，轰一下油门，汽油压力表指针应在280～300kPa间跳动。
（3）关闭点火开关，10分钟后，汽油保持压力应大于150kPa。
（4）如果汽油保持压力小于150kPa，起动发动机，怠速运转。
当汽油压力建立起来后，关闭点火开关，同时关闭汽油压力表开关，继续观察压力表指针是否会下降。
（5）系统油压不足原因：①管接头或管子渗漏；②汽油滤清器过脏；③汽油泵不良或蓄电池电压不足；④汽油压力调节器损坏。
