很全的电子元器件基础知识讲义
电子元器件基础知识讲解 ppt课件
环保标志
（三）电感器
电感器
电感器是能够把电能转化为磁能而存储起来的元件。电感器的结 构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻 碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它 将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断 开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗 器。
1/4W，1/3W
1812 2010
4832 5025
1/2W 1/2W，3/4W
2512
6432
1W
零欧电阻在电阻中的主要作用
1、在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因； 2 、可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）； 3、在匹配电路参数不确定的时候，以0Ω代替，实际调试的时候，确定参数，再以具 体数值的元件代替； 4、想测某部分电路的耗电流的时候，可以去掉0Ω电阻，接上电流表，这样方便测耗 电流； 5、在布线时,如果实在布不过去了,也可以加一个0Ω的电阻； 6、在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决 EMC问题。如地与地，电源和IC Pin间； 7、单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系 统）； 8、熔丝作用。
包装数量
型号规格（GR:普通系列；M:电极 镀锡；18：尺寸为1.6×0.8mm；8： 电容厚度；R7：温度特性；1H：额 定电压为50V；104:100nF；K:误差 ±10%；A93：个别规格代号； D:Φ180mm纸袋装。）
村田商标
生产批号（2626表示生产 日期为2012年6月26号）
贴片电容的封装和电阻一样
电容用符号C表示，单位为F、μF（10-6F）、pF（10-12 F ）
超级全-电子元器件综合基础知识28页word文档
第一章电子元器件第一节电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的缩写：R（Resistor）及排阻RN1.3 电阻器符号：R 或WWW1.4 电阻器的单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。
即欧姆定律：I=U/R。
表 1.7 电阻的作用为分流、分压、偏置、限流、滤波（与电容器组合使用）和阻抗匹配等。
1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。
1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×10²Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：四色环电阻器（普通电阻)如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)图1-1 两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻）d、SMT精密电阻的表示法，通常也是用3位标示。
电子元器件基础知识大全
电容器
➢ 主要教学内容
电容器的种类 常用固定电容器的种类 电容器的标注 电容器的检测 电容器的选用
电容器
电容器是一种储能元件，是电子设备中大量使用的 电子元件之一，广泛应用于隔直，耦合，旁路，滤波， 调谐，电能储能等电路。
电路符号：如下图所示 主要参数：标称容量、允许 基本单位：F、μF、nF、pF 偏差、 额定工作电压等
电阻器
➢ 电阻器的检测
1) 正确选择电阻器的阻值和误差
① 阻值选用:所用电阻器的标称阻值与所需电阻器阻值 差值越小越好。
② 误差选用:一般电路使用的电阻器允许误差为±5% ～10%，精密仪器及特殊电路中使用的电阻器，应选 用精密电阻器。
2) 注意电阻器的极限参数 所选电阻器的额定功率:P额≥（1～2）×P实际
将结晶碳沉积在陶瓷棒骨架 用真空蒸发的方法将合金材料蒸
上制成。
镀于陶瓷棒骨架表面。
特点:稳定性好,高频特性好， 特点：金属膜电阻器性能优于碳
阻值范围宽、价廉等, 是目前 膜电路器，在仪器仪表及通讯设
应用最广泛的电阻器，但精 备中大量采用。此类电阻我公司
度较低。
目前选用较多。
电阻器
➢ 常用固定电阻器的种类
被测量 方式
频率
电容容量 并联
电解电容 100Hz
其他电容器 10kHz
按RLC 按钮使 “C”亮
显示电容 显示单位 容量测量值
电容器
1) 电容器种类的选择
➢ 电容器的选用
电源滤波、退耦电路
选用电解电容器
高频电路、高压电路 谐振电路 隔直电路
定时、延时等电路
选用瓷介和独石电容； 选用CBB、陶瓷和有机薄膜等电容器
➢ 主要教学内容
电子元器件的基础知识资料

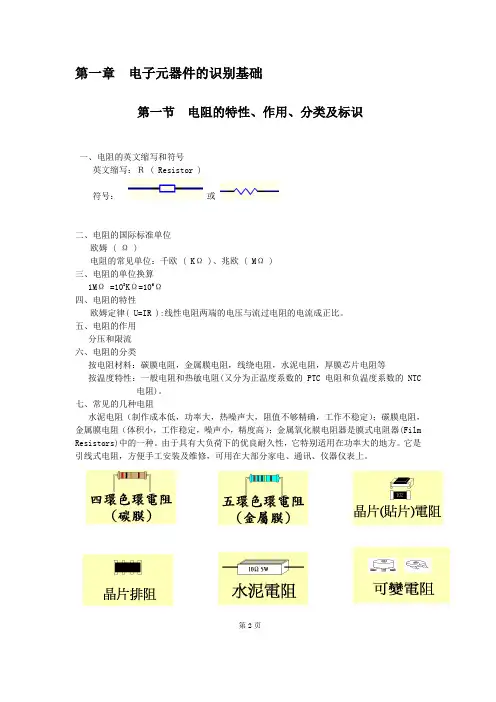

第一章电子元器件的识别基础第一节电阻的特性、作用、分类及标识一、电阻的英文缩写和符号英文缩写：Ｒ ( Resistor )符号：或二、电阻的国际标准单位欧姆 ( Ω )电阻的常见单位：千欧 ( KΩ )、兆欧 ( MΩ )三、电阻的单位换算1MΩ =103KΩ=106Ω四、电阻的特性欧姆定律( U=IR ):线性电阻两端的电压与流过电阻的电流成正比。
五、电阻的作用分压和限流六、电阻的分类按电阻材料：碳膜电阻，金属膜电阻，线绕电阻，水泥电阻，厚膜芯片电阻等按温度特性：一般电阻和热敏电阻(又分为正温度系数的PTC电阻和负温度系数的NTC 电阻)。
七、常见的几种电阻水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定）；碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）；金属氧化膜电阻器是膜式电阻器(Film Resistors)中的一种。
由于具有大负荷下的优良耐久性，它特别适用在功率大的地方。
它是引线式电阻，方便手工安装及维修，可用在大部分家电、通讯、仪器仪表上。
第2页八、电阻的标识1、色码（色环）电阻标识色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。
对体积很小的电阻和一些合成电阻，其阻值和误差常用色环来标注，如下图： 色环标志法有四环和五环两种。
四环电阻有的一端有四道色环。
第一道色环和第二道色环分别表示电阻的第一位和第二位有效数字，第三道色环表示10的乘方数（10n,n 为颜色所表示的数字），第四道色环表示阻值允许的误差（若无第四道色环，则误差为±20%）。
色环电阻的单位一律为Ω，例如：某电阻有四道色环，分别为黄、紫、红、金 ，则其色环的意义为： 第①环----黄色→代表数字4 第②环----紫色→代表数字7第③环----红色→102第④环----金色→代表±5% 经计算其阻值为：470Ω±5%下表列出了色环电阻所表示的数字和允许误差。
常用电子元器件基础知识课件
态碳氢化合物在高温和真空中分解，碳沉
积在瓷棒或 者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽 的方法变更碳膜的
长度，可以得到不同的阻值。
优点 ：制作简单，成本低；
缺点 ：稳定性差，噪音大、误差大。
碳膜电阻器
金属氧化膜电阻器 （RJ）
随着电子设备的发展其构成的零件
亦趋向小 型化、轻型化及耐用化等趋
势。在真空中加热合金，合金蒸发，
使瓷棒表面形成一层导电金属膜。刻
槽和改变金属膜厚度可以控制阻值。
优点：体积小、精度高、稳定性好、
噪音小、电感量小；
缺点：成本高。
金属氧化膜电阻器
绕线电阻器
把碳黑、树脂、粘土等混合物压制后经
过热处理制成。在电阻上用色环表示它的
阻值。这种电阻成本低，阻值范围宽，但
（RJ）、线绕电阻（RX）、电位器（RP）
其它还有合成碳膜电阻（RH） 、有机实芯电阻
（RS） 、无机实芯电阻（RN） 、氧化膜电阻、
沉积膜电阻、敏感电阻（光敏和热敏）等。
❖
按安装方式分：贴片式和插接式
❖
按功能分：负载电阻，采样电阻，分流电阻，保
护电阻等
碳膜电阻器（RT）
碳膜电阻器是一种应用最早、最广泛的
电位器的阻值变化连续、分辨率高、 阻值范围宽、
成本低。但对温度和湿度的适应性差，使用寿命
短。
4．多圈电位器
多圈电位器属于精密电位器。它分有带指针、
不带指针等形式，调整圈数有5圈、10圈等数种。
该电位器除具有线绕电位器的相同特点外，还具
有线性优良，能进行精细调整等优点，可广泛应
用于对电阻实行精密调整的场合。
最新常用电子元器件基础知识PPT课件
振荡和调制等），所以又称有源器件。
二、电容
❖
电容器是由两个彼此绝缘、相互靠近的导体与中
间一层不导电的绝缘介质构成的，两个导体成为
电容器的两极，分别用导线引出，是一种储能元
件。电容也是最常用、最基本的电子元件之 一。
在电路中用于调谐、振荡、隔直、滤波、耦合、
直标法：电容的表面上直接标志了其特性参数，如在电
解电容上经常按如下的方法进行标志：4.7u/16V，表示
此电容的标称容量为 4.7 uF，耐压16V 。
❖ 文字符号法：用2－4位数字和一个字母表示标称容量，
其中数字表示有效数值，字母表示数值的量级。字母有
时也表示小数点。如33m表示33000uF；47n表示
云母、薄膜等. 可调电容：由一组定片和一组动片
组成，其容量随动片的转动而连续改变. 它的介质
通常有空气和聚苯乙烯两种，前者体积较大：损
耗较小．可用于更高频率的场合。
❖
按绝缘介质分：空气介质电容器、云母电容器、
瓷介电容器、涤纶电容器、聚苯乙烯电容器、金
属化纸介电容器、电解电容器、玻璃釉电容器、
独石电容器等。
环形电感
二极管
❖ 定义：二极管又称晶体二极管,简称二极管
(diode)
❖ 特性：单向导电性（电流只能从正极流向负
极）
❖ 作用：整流、开关（普通二极管）
1、二极管的电路符号分类
普通二极管
发光二极管
光电二极管
稳压二极管
变容二极管
特点：单向导通，即正向导通，反
向截止。
极性判断：有些元件从外观上可以
直接判断出正负极；无法从外观上
电子元器件基础知识大全
电子元器件基础知识大全篇一：电子元器件基础知识第一讲电子元器件基础知识课程大纲：第一章电子元器件分类第二章集成电路的基础知识第三章集成电路的发展及分类第四章集成电路的命名第五章集成电路的封装第六章集成电路的品牌第七章集成电路的品牌分销商第一章电子元器件分类第一节电子元器件分类●概念：电子元器件是电子工业发展的基础。
它们是组成电子设备的基本单元，属电子工业的中间产品。
●电子元器件分为两类：半导体、电子元件第二节行业概念●被动组件是电子产品中不可缺少的基本组件。
电子电路有主动与被动两种装置，所谓被动组件是不必接电就可以动作，而产生调节电流电压，储蓄静电、防治电磁波不干扰、过滤电流杂质等的功能。
相对应主动组件，被动足是在电压改变的时候，电阻和阻抗都不会随之改变。
被动组件可以涵盖三大类产品：电阻器、电感器和电容器。
●半导体分立器件主要包括半导体二极管、三极管、三极管阵列、ＭＯＳ场效应管、结型场效应管、光电耦合器、可控硅等各种两端和三端器件。
●有源器件和无源器件简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。
有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。
电容、电阻、电感都是无源器件，ＩＣ、模块等都是有源器件。
●摩尔定律INTEL公司创建人之一戈登·摩尔的经验法则，他曾经这样描述：“随着芯片上的电路复杂度提高，元件数目必将增加，然而每个元件的成本却每年下降一半。
”摩尔定律看似非常简单，实则对于半导体工业的发展的指导意义深远。
一些分析家预测摩尔定律终将实效——一种自我激励的机制，只要半导体技术和经济的发展还能满足市场需要，摩尔定律还将继续生存下去，只不过是速度上的减缓。
第二章集成电路的基础知识第一节集成电路的基础介绍我们通常说的“芯片”是指集成电路，它是微电子技术的主要产品。
所谓微电子是相对“强电”、“弱电”等概念而言，指它处理的电子信号极其微小，它是现代信息技术的基础，我们通常所接触的电子产品，包括通讯、电脑、智能化系统、自动控制、空间技术、电台、电视等等都是在微电子技术的基础上发展起来的。
常用电子元器件基础知识课件ppt
VS
详细描述
晶闸管有三个电极，分别是阳极、阴极和 控制极。晶闸管按结构可分为单向晶闸管 和双向晶闸管等。晶闸管在电路中可以用 来控制交流电的导通角，从而实现调节输 出电压和功率的目的，广泛用于各种电源 和电机控制等领域。
THANKS
谢谢您的观看
常用电子元器件基础知识 课件ppt
xx年xx月xx日
contents
目录
• 电子元器件概述 • 电阻器基础知识 • 电容器基础知识 • 晶体管基础知识 • 可控硅基础知识 • 其他常用电子元器件
01
电子元器件概述
电子元器件定义
电子元器件是电子系统的基础单元，用于实现特定的功能或 电路连接。
电子元器件的定义通常会根据不同的分类标准而有所不同。
电子元器件的分类
按功能分类
通常根据电子元器件的功能将其分为电阻器、电容器、电感器、晶体管等。
按制造工艺分类
根据制造工艺的不同，电子元器件可分为半导体集成电路器件、厚膜集成电 路器件、薄膜集成电路器件等。
电子元器件的地位和作用
电子元器件是现代电子技术的基石，广泛应用于通信、计 算机、消费电子、汽车电子等领域。
总结词
场效应管是一种用场效应原理控制电流的电子元件，常用于放大器和数字电路中 。
详细描述
场效应管分为结型场效应管和绝缘栅型场效应管，其中绝缘栅型场效应管应用较 为广泛。场效应管具有输入阻抗高、噪声低、动态范围宽等优点，在电路中可以 取代三极管实现电流放大和控制的功能。
晶闸管基础知识
总结词
晶闸管是一种半控型大功率半导体器件， 可以控制交流电的导通角，常用于电源和 电机控制等领域。
电阻器的阻值误差等级通常用字母 表示，如J（±5%）、K（±10%） 、M（±20%）等。
电子元器件基础知识培训教材(带目录)
电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。
根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。
1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。
随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。
第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。
电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。
按功率可分为小功率电阻、中功率电阻和大功率电阻。
2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。
电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。
按结构可分为固定电容器、可变电容器和可调电容器。
2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。
电感器按结构可分为空芯电感、磁芯电感和绕线电感等。
按用途可分为滤波电感、振荡电感和传感器电感等。
第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。
二极管按材料可分为硅二极管和锗二极管。
按结构可分为点接触二极管和面接触二极管。
3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。
晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。
按材料可分为硅晶体管和锗晶体管。
3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。
集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。
第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。
很全的电子元器件基础知识讲义
一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF型热敏电阻）四种。
表1几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻和碳膜电阻相比，体积小、噪声低、
稳定性好，但成本较高。
让信念坚持下去，梦想就能实现！！
Cx5692855@
实物图片
共 35 页 第 1 页
定正飞的收藏
把碳黑、树脂、粘土等混合物压制 后经过热处理制成。在电阻上用色环表 碳质电阻 示它的阻值。这种电阻成本低，阻值范 围宽，但性能差，很小采用。
若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称 值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻 器在电路中被击穿短路的现象，检测时也应予以注意。
4.电位器的检测
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关 通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如 有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选 择好万用表的合适电阻挡位，然后可按下述方法进行检测。
27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。第一至第 3 色环表示电阻的有效数
字，第 4 色环表示倍乘数，第 5 色环表示容许偏差，图 2 的电阻为 17.5Ω±1%
表示 27000Ω±5%
表示 17.5Ω±1%
在电路图中电阻器和电位器的单位标注规则
阻值在兆欧以上，标注单位 M。比如 1 兆欧，标注 1M；2.7 兆欧，分
第二部分
第三部分
第四部分
用字母表示主称 用字母表示材料 用数字或字母表示特征 序号
符号
意义 符号
意义 符号
意义
T
碳膜
普通
1
P
金属膜
超高频
2
U
合成膜
高阻
3
C
沉积膜
高温
4
H
合成膜
精密
7
包括：
I 玻璃釉膜
电阻器-高压
8
额定功率
R
电阻器
J
金属膜
电位器-特殊函数
9
阻值
RP
电位器
还有一种直滑式碳膜电位器，它是 靠滑动杆在碳膜上滑动来改变阻值的。 这种电位器调节方便。
用电阻丝在环状骨架上绕制成。它的特 线绕电位器
点是阻值范围小，功率较大。
让信念坚持下去，梦想就能实现！！
Cx5692855@
共 35 页 第 2 页
定正飞的收藏
2．主要性能指标
额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载 而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使 用，一般选其额定功率比它在电路中消耗的功率高 1-2 倍。额定功率分 19 个等级，常 用的有 0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W，在电路图中非线绕 电阻器额定功率的符号表示如下图：
表 1 几种常用电阻的结构和特点
电阻种类
电阻结构和特点
气态碳氢化合物在高温和真空中分
解，碳沉积在瓷棒或者瓷管上，形成一
碳膜电阻 层结晶碳膜。改变碳膜厚度和用刻槽的
方法变更碳膜的长度，可以得到不同的
阻值。碳膜电阻成本较低，性能一般。
在真空中加热合金，合金蒸发，使
瓷棒表面形成一层导电金属膜。刻槽和
金属膜电阻 改变金属膜厚度可以控制阻值。这种电
标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下 表所列数值乘以 10N欧，其中N为整数。
表 2 标称阻值系列
允许误差 系列代号
标称阻值系列
1.0 1.1 1.2 1.3 1.5 1.6 1.8
2.0 2.2 2.4 2.7 3.0
5%
E24
3.3 3.6 3.9 4.3 4.7 5.1 5.6
让信念坚持下去，梦想就能实现！！
Cx5692855@
共 35 页 第 6 页
定正飞的收藏
二、检测方法与经验
1.固定电阻器的检测
将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。 为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度 的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的 中段位置，即全刻度起始的 20％～80％弧度范围内，以使测量更准确。根据电阻误差 等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符， 超出误差范围，则说明该电阻值变值了。 注意：测试时，特别是在测几十 kΩ 以上阻值的电阻时，手不要触及表笔和电阻 的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他 元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但 在使用时最好还是用万用表测试一下其实际阻值。
欧，可以标注 360k，也可以标注 0.36M。
阻值在 1 千欧以下，可以标注单位 Ω，也可以不标注。比如 5.1 欧，可以标注 5.1Ω
或者 5.1；680 欧，可以标注 680Ω 或者 680。
最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。如果
电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。下表是碳膜电阻的最
定正飞的收藏
电阻器基础知识与检测方法
一、基础知识
电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的 30%以上， 其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的 电流和电压，其次还作为分流器分压器和负载使用。 1．分类 在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定 式电阻器可分为：膜式电阻（碳膜 RT、金属膜 RJ、合成膜 RH 和氧化膜 RY）、实芯电 阻（有机 RS 和无机 RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF 型热 敏电阻）四种。
最大一位数字 第二位数字 应乘的数
误差
棕
1
1
10
红
2
2
100
橙
3
3
1000
黄
4
4
10000
绿
5
5
100000
蓝
6
6
1000000
紫
7
7
10000000
灰
8
8
100000000
白
9
9
1000000000
黑
0
0
1
金
0.1
±5%
银
0.01
±10%
无色
±20%
示例
1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图 1 的电阻为
压的频带有关。薄膜电阻除了热噪声外，还有电流噪声，这种噪声近似地与外加电压
成正比。
高频特性：电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。
这时，电阻器变为一个直流电阻（R0）与分布电感串联，然后再与分布电容并联的等
效电路，非线绕电阻器的 LR=0.01-0.05 微亨，CR=0.1-5 皮法，线绕电阻器的 LR 达几
6.2 6.8 7.5 8.2 9.1
1.0 1.2 1.5 1.8 2.2 2.7 3.3
10%
E12
3.9 4.7 5.6 6.8 8.2
20%
E6
1.0 1.5 2.2 3.3 4.7 6.8
允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示
产品的精度，允许误差的等级如下表所示。
5.正温度系数热敏电阻(PTC)的检测
检测时，用万用表 R×1 挡，具体可分两步操作： A 常温检测(室内温度接近 25℃)；将两表笔接触 PTC 热敏电阻的两引脚测出其实 际阻值，并与标称阻值相对比，二者相差在±2Ω 内即为正常。实际阻值若与标称阻值 相差过大，则说明其性能不良或已损坏。 B 加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一 热源(例如电烙铁)靠近 PTC 热敏电阻对其加热，同时用万用表监测其电阻值是否随温 度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能 继续使用。注意不要使热源与 PTC 热敏电阻靠得过近或直接接触热敏电阻，以防止将 其烫坏。
用康铜或者镍铬合金电阻丝，在陶 瓷骨架上绕制成。这种电阻分固定和可 线绕电阻 变两种。它的特点是工作稳定，耐热性 能好，误差范围小，适用于大功率的场 合，额定功率一般在 1 瓦以上。
它的电阻体是在马蹄形的纸胶板上 涂上一层碳膜制成。它的阻值变化和中 间触头位置的关系有直线式、对数式和 指数式三种。碳膜电位器有大型、小型、 碳膜电位器 微型几种，有的和开关一起组成带开关 电位器。
高工作电压。
表 5 碳膜电阻的最高工作电压
标称功率（W） 1/16 1/8 1/4 1/2
1
2
最高工作电压（V） 100 150 350 500 750 1000
稳定性：稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质
等）作用下电阻变化的程度
（1）温度系数 a，表示温度每变化 1 度时，电阻器阻值的相对变化量:
Y
氧化膜
特殊
G
允许误差
S 有机实芯
高功率
T
精度等级
N 无机实芯
可调
X
X
线绕
小型
L
R
热敏
测量用
W
G
光敏
微调
D
M
压敏
多圈
示例：RJ71-0.125－5.1kI 型的命名含义：R 电阻器-J 金属膜-7 精密-1 序号-0.125 额定功率-5.1k 标称阻值-I 误差 5%。
4．选用常识
根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功 率应大于实际消耗功率的 1.5-2 倍；电阻装接前要测量核对，尤其是要求较高时，还 要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。
