ABB变频器功率容量参数修改

ABB变频器功率容量修改指导

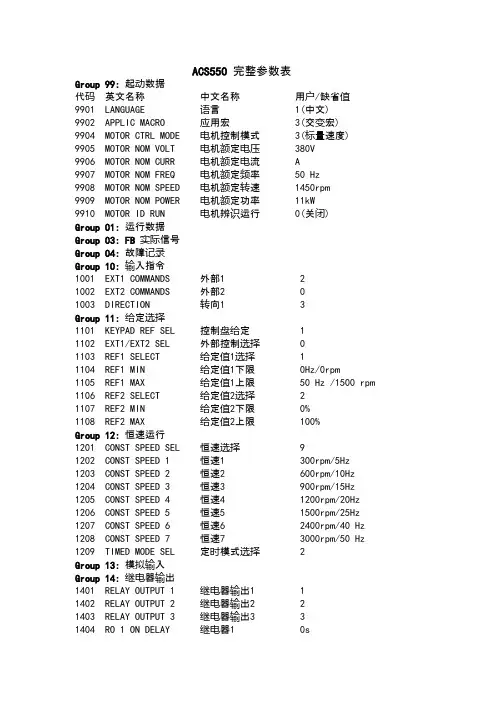

1. 将控制板安装到模块上。

2. 上电。

3. 操作控制盘，打开参数表，进入参数最底层，比如0102，同时按下UP(向上)键，Down

（向下）键和软键1，持续至少4秒钟，直到屏幕顶行显示PARAMETERS+。

4. 重新进入参数组（顶行显示PAR GROUPS+）。

5. 查找105组参数。

6. 修改相关传动容量步骤：

●将10509调整为所要的功率等级，并确认。

●将10502设置为1，并确认。

●将10511设置为4012，并确认。

注意：该顺序不能颠倒。

7. 再次进入参数表，检查参数3304（传动容量）是否正确。

Updating Power Rating Instruction

1.Assemble OMIO-01 board on to the module carefully.

2.Power on

3.Operate control panel, and press soft Key 2 till paramet er bottom. For example,

parameter 0102, press UP key, DOWN button a nd Soft Key 1 simultaneously

for at least 4 seconds, till top line displays PARAMETERS+

4.Re-enter into Parameter Group.

5.Find Parameter Group 105.

6.Set power rating:

●Set Para.10509 -> right drive rating, press Enter Key.

●Set Para.10502->1, press Enter Key.

●Set Para. 10511->4012, press Enter key.

Notes: Setting sequence cannot be changed.

7. Re-enter into Parameter, and check 3304（Drive Rating）if it is correct.
