电能表现场校验仪的准确计量及使用
三相电能表现场校验仪操作规范

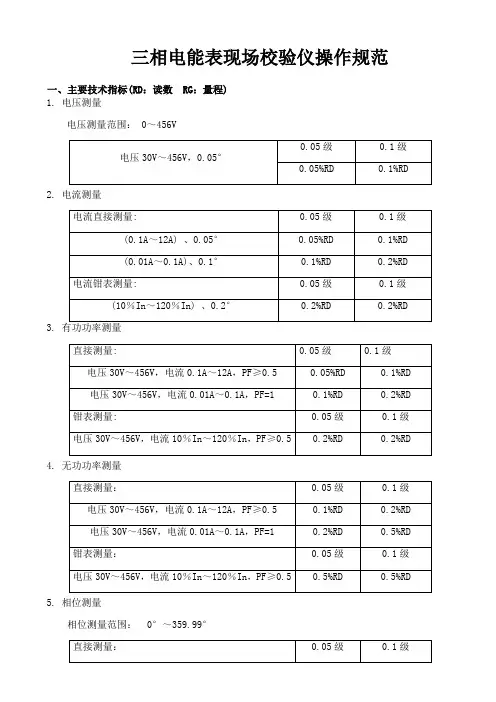

三相电能表现场校验仪操作规范一、主要技术指标(RD：读数 RG：量程)1. 电压测量电压测量范围： 0～456V2. 电流测量3.4. 无功功率测量5. 相位测量相位测量范围： 0°～359.99°6. 频率测量频率测量范围： 45Hz～65Hz频率测量准确度：0.01Hz频率测量分辨率：0.001Hz7. 功率因数测量功率因数测量范围： -1.0～0～+1.08. 有功电能测量9. 无功电能测量10. 电能脉冲输出电能输出脉冲常数（r/kwh）可设置，范围在：1～9999999999最高脉冲输出频率为72kHz11. 电能脉冲输入：被校电能表脉冲常数（r/kwh）设置范围在：1～9999999999校验脉冲数设置范围：1～9999999999最高能接收脉冲频率为50kHz12. 充电电源范围：AC220V±10%，100V±10%，功耗＜15W；13、工作环境温度：-5℃～55℃相对湿度：≤85%无腐蚀性气体二、操作说明本机通过按键操作。
(a)软键界面上有6个软键，通过对应的固定按键操作。
每个软键上可能有多个操作项目，每按一次软键，依次切换操作项目，执行对应的操作。
(b)编辑在界面上编辑参数，通过键Tab→（向后）、Tab （向前）移动焦点，选择编辑框，按→←键可在字符之间移动光标，按“Del”键删除。
Enter——确认键；ESC——退出键。
1.电能误差操作方法。
将电源开关打开，首先显示的是误差快捷界面按ESC键进入主菜单界面按下方的对应键进入相应的功能。
右侧上方位当前电池电量显示。
按“ESC”返回电能快捷误差界面。
在主菜单中，按“电能误差”软键，即进入电能误差功能，“电能/综合”：选择测试电能误差或者测试综合误差，综合误差要求输入CT变比，综合误差用来检验整个检定装置。
“P/Q/PQ”：此按钮的状态由当前表记录的表类型参数中的有功无功信息决定。
为主副表状态时，不能选择PQ。
三相电能表现场校验仪 使用说明
三相电能表现场校验仪使用说明示例文章篇一：哎呀呀，同学们，今天我要给大家讲讲这个神奇的东西——三相电能表现场校验仪！你们知道吗？这个校验仪就像是电力世界的小侦探，专门来检查三相电能表有没有好好工作。
它的样子有点像一个小盒子，不过可别小瞧了它，它的本领可大着呢！当电工叔叔们带着它去工作的时候，那场面可有意思啦！比如说，有一次我看到电工叔叔拿着它来到一个工厂，那里的三相电能表好像有点“调皮”，不准了。
电工叔叔就打开这个校验仪，然后把一些线连到电能表上。
我好奇地问：“叔叔，这能行吗？”叔叔笑着说：“小朋友，你就瞧好吧！”然后，校验仪的屏幕上就出现了好多数字和线条。
叔叔一边看着，一边嘴里还念叨着：“嗯，这个电压有点低，电流好像也不太对。
”这时候，旁边的工厂老板着急地问：“师傅，到底咋回事啊？”叔叔说：“别着急，老板，咱们慢慢查。
”你们看，这个校验仪就像是医生的听诊器，能听出电能表的“毛病”。
它可以检测电压、电流、功率因数等等好多参数。
这就好比我们考试，要检查好多科目一样，语文、数学、英语都不能落下。
如果电压不正常，就好像我们跑步的时候腿使不上劲；电流不对呢，就像是喝水喝得太多或者太少，都不舒服。
而且哦，这个校验仪操作起来也不是特别难。
只要按照说明书上的步骤，一步一步来，就像我们做数学题，先算加法再算乘法，不能乱了顺序。
有了它，就能保证我们用电的准确和安全啦。
不然，如果电能表不准，那电费算错了可咋办？工厂的机器说不定还会出故障呢！所以说呀，三相电能表现场校验仪可真是个宝贝，能帮我们解决好多大问题！你们说是不是？示例文章篇二：哎呀呀，同学们，今天我要给大家讲讲三相电能表现场校验仪这个神奇的东西！你们知道吗？这玩意儿可厉害了！就好像我们的眼睛能帮我们看清世界一样，三相电能表现场校验仪能帮电工叔叔们“看清”电的情况。
先来说说它长啥样吧。
它不大不小，差不多有个小书包那么大，外壳是那种坚硬的材料，可结实啦，就像我们的头盔一样，能保护里面的“小心肝”。
多功能电能表现场校验仪的操作使用方法

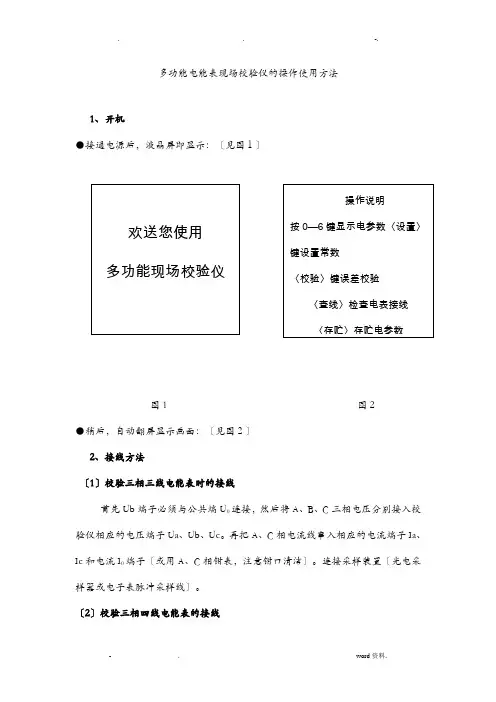

多功能电能表现场校验仪的操作使用方法1、开机●接通电源后，液晶屏即显示：〔见图１〕图1 图2●稍后，自动翻屏显示画面：〔见图２〕2、接线方法〔1〕校验三相三线电能表时的接线首先Ub 端子必须与公共端U 0连接，然后将A 、B 、C 三相电压分别接入校验仪相应的电压端子Ua 、Ub 、Uc 。
再把A 、C 相电流线串入相应的电流端子Ia 、Ic 和电流I 0端子〔或用A 、C 相钳表，注意钳口清洁〕。
连接采样装置〔光电采样器或电子表脉冲采样线〕。
〔2〕校验三相四线电能表的接线将三相电压线接入校验仪与之对应的Ua、Ub、Uc、U0端子。
三相电流分别串入相应的电流端子Ia、Ib、Ic和电流I0端〔或用钳表〕。
连接采样装置。
注意：电流、电压输入时，应从端子高端流入，低端流出。
电流串接输入端子与钳表输入端子不能同时使用。
〔3〕其它功能接线依此类推。
注：采样装置包括光电采样器、电子表脉冲采样线。
校验电能表时根据被校表的类型，选择相应的采样装置与光电脉冲信号输入及上下频信号输出端子相连接〔接口定义见下列图〕：3、设置常数及方式在“操作说明〞提示状态下按[设置] 键，进入“常数设置〞状态〔见图3〕。
按数字键及上、下、左、右箭头键可输入“被校表常数〞、“圈数〞、“CT变比〞〔仅当电流输入方式选择为500A钳表输入时才有该项设置。
如果使用了500A 钳表输入方式对电能表进展校验，那么该CT变比项应设置为001；如果是对计量装置综合误差进展校验，那么该CT变比即为计量装置中所使用的CT的变比〕。
按左、右箭头键选择校验方式和电流输入方式。
确认正确设置后，再按[设置] 键，即自动将所设常数存入设备内，并返回到“操作说明〞状态。
常数设定后将长期有效〔断电后依然有效〕，要改变常数需重新设定。
图3注：“校验方式〞项包括“有功〞、“无功〞及“光电〞输入还是“手动〞输入四种方式。
“光电〞输入通常指的是光电采样器或电子表脉冲采样线输入；电子表脉冲采样线上附有手动开关，“手动〞输入因为人眼视觉误差很大，不作推荐使用。
电能表现场校验操作技巧
0.2Ib
0.5Ib~Imax 0.5Ib~Imax
sinφ=0.5 （ 感 性 或 容 性 ）
sinφ=0.5 （ 感 性 或 容 性 ） sinφ=0.25（感性或容性）
±5.0
± 3.4 ±6.0
±7.0
±5.0 ±8.0
表2
感应式电能表现场校准时允许工作误差限
二、电能表现场校验
(三)现场校验误差结果的处理
±0.5
±0.5 ±0.3 ± 0.3 Nhomakorabea±1.3
± 1.3 ±0.8 ± 0.8
±1.5
± 1.5 ± 1.0 ±1.0 ±1.5 ± 1.0 ±2.0 ± 1.0 ±2.0
±2.5
± 2.0 ± 3.0 ± 2.0 ±5.0 ±2.0 ±4.0 ± 3.0 ±6.0 ± 4.0 ±3.0
安 装 式 无 功 电 能 表
Ia 和 Ic
a
② ⑥
I
a
和 Ic
a
③ ⑦
Ia和I Ic和I
c
④ ⑧
Ia和 Ic Ic和 I
a
Ic和I
Ic和 I
a
三种电压组合和八组电流组合可得到24种接线，表4列出各电流与 电压向量间的相位角，根据这些相位角的余弦，表5归类列出各种接 线的功率表达式的三角函数部分，只有一种接线时正确的。
的现场检查就成为必不可少的工作。
一、电能表现场校验仪
电能表现场校验仪的工作原理是由它的两大功能 决定的。 1、要测量电能误差，就要求它首先是一个标准电 能表，而且要方便现场操作； 2、要进行接线检查，就要求它能进行相量分析， 显示相量图，识别线路相别。
电能表现场校验仪的准确计量及使用
电能表现场校验仪的准确计量及使用摘要：电能表现场校验仪是便携式电能表检定装置的一种，电能表检定装置是指：“向被检电能表供给电能并测量此电能的所有设备组合”，即它必须是具有专有电源并能按虚负荷法（电流、电压分别供电）输出电能，而电能表现场校验仪本身不带电源，所以它不是检定装置，而是以电子式标准电能表为主体的多功能标准表。
关键词：电能表现场校验仪；检定方法；准确计量；正确使用本文结合笔者的工作经验，首先阐述了电能表现场校验仪的检定方法，论述了电能表现场校验仪的准确计量以及钳形电流互感器的正确使用，以供相关从业人员借鉴参考。
一、电能表现场校验仪的检定方法1、电能计量负荷检定点的确定。
电能表的现场校验，是在电网常用负荷状态下对安装式电能表的检定，它经常远小于电能表的标定电流，如上班时间家庭用单相电能表电流经常小于1A，而标定电流为5A；三相安装式电能表也因用电设备经常只有部分投入运行，其电流也经常小于标定电流的1/3，而“JJF97交流电能表现场校准技术规范”中更明确规定了“现场负载功率应为实际的常用负载，当负载电流低于被校准电能表标定电流10%或功率因数低于0.5时，不宜进行现场校准”，此条规定就说明有可能负载电流低于电能表标定电流1/10的情况。
最常见的情况是标准表与被检表标定电流I相同均为5A，则现场校验仪0.1Ib点就可以用到，所以校验仪电能功能的检定应按“电子式电能表检定规程”规定的负荷点（包括0.1Ib、0.2Ib、0.5Ib、1Ib）进行检定。
2、其他电参数测量功能的检定。
校验仪上的电流表、电压表、功率表等功能虽然它们是数字式仪表，但仍可以参照电流表、电压表、功率表检定规程并结合实际应用情况进行检定，对宽电压量程的如（6-400）V，可选60V、100V、200V、400V等几个点检定；对于校验仪的其他功能，如频率、相位等，选取比被检表高二个等级的标准表检定就可。
3、钳形电流互感器的检定。
CL312电能表现场校验仪操作规程
CL312电能表现场校验仪一、适应范围仪器适用于单相有功电能表、三相三线有功电能表、三相四线有功能表、单相无功电能表、三相三线无功电能表、三相四线无功电能表、二元件60°无功电能表、二元件90°无功电能表，及三元件90°电能表等。
二、组成部分CL312整机1台、测试线1包、脉冲线2根、交流电源线1根、辅助电源线1根、光电头1个、钳表3个、手动开关1个、9—9针电缆线1根、9—25针电缆线1根。
三、操作规程三相四线制感应式电能表校验例1．校验被检表前，仔细检查所需要的设备和测试线;2．确定电被检电能表额定值（电压、电流），电能表常数及是否带PT、CT变比；3．用4根测试线联接被检电能表的三相电压，注意区分颜色，各色线分别对应相应的电压相别；4．根据被检电能表的额定电流值，选用相应规格的电流测试线。
4．1如现场允许（带有电流端子排），且电流值小于10A，则可以用测试线直接电流回路中。
若被测电流值小于1A，则测试线从CL312中间排电流输入端子输入（即1A端口），经相对应的COM端子输出回电流回路；若被测电流值大于1A且小于10A，则测试线经CL312第一排电流输入端子输入（即10A端口），经相对应的COM端子输出回电流回路。
4．2如现场不允许（出于安全等因素），则应根据被测电流值，选择相符合的钳表来测量。
用钳表可靠的夹持在各被测电流线上，如下是各5．将光电头可靠的固定在被检电能表上，使之可以正确的监视电能表转盘的转动情况，另一头接在CL312脉冲输入接头上；6．仔细检查各接线回误后，CL312加电开机,进入开机画面；7．按黄色（shift）确定，进入“功能选择”菜单，根据界面提示，移动光标键，选择“校电能表”按回车键，进入“电能表校验“界面；8．按“选项”移动光标，根据提示，完成各项参数输入。
各参数定义如下：9．按黄色（shift）按键，可输入电能表检定的其它参数，设置完成后，按保存键退出；10．各参数设置完成后，按“启动”键，开始校验；11．校验完毕后，按“保存”键，保存记录，以备查。
电能表校验仪的使用方法
电能表校验仪的使用方法一、电能表校验仪简介电能表校验仪也称为电能表检定装置，是一种用于测试和验证电能表的准确性和可靠性的设备。
电能表校验仪能够对电能表进行电能检查，功率因数检查，频率检查，电流检查以及电压检查等功能，并能记录电能表的检定数据，以保证电能表数据的准确性。
二、电能表校验仪使用方法1. 电能表校验仪检测前的准备在使用电能表校验仪进行检测前，需要进行以下准备工作：1.校验仪本身进行自检，保证设备本身的精确度。
2.确认校验对象并准备好电能表校验仪所需的相应测试设备和连接线等。
3.确认电能表的额定电压、额定电流和负载特性等参数，并根据其参数设置好校验仪。
2. 电能表校验仪的连接及检测根据电能表校验仪的使用说明，将检测设备依次连接至校验仪，并将校验仪与待检测电能表连接。
连接完成后，将电能表校验仪打开，调节检测参数，开始测试电能表的性能指标。
3. 电能表校验仪测试指标电能表校验仪可以进行多种性能指标的测试，包括功率因数、电能、电压和电流等。
1）功率因数测试功率因数代表着电器设备的能量利用率，检测功率因数需要关闭电能表的电源，并将电能表和校验仪的电流回路相连。
然后根据校验仪的提示调整功率因数的值，并进行测试。
2）电能测试电能测试是电能表校验仪最常用的测试方法，通过测试电能表读数，检查电能表的准确性。
在进行电能测试前，需要将电经表和校验仪的连接线插入到电路中，校验仪可以根据电经表的电流和电压读数计算出电能信息，并比较结果。
3）电压测试电压测试需要将电压测试回路插入到待测电路中，选择相应的电压范围并进行测试，可以测试电能表对电压变化的响应能力。
4）电流测试电流测试需要将电流测试回路插入到待测电路中，确认校验仪和电能表的电流参数一致，并进行测试，可以检测电能表对电流变化的响应性能。
4. 结束测试并处理测试数据测试完成后，校验仪会自动生成测试报告和测试数据，包括各项性能参数的读数和测试结果等。
测试结束后，需要对测试数据进行比对，确认电能表是否符合测试标准，并对测试结果进行记录。
铁路系统电能表现场校验仪的研究及使用
铁路系统电能表现场校验仪的研究及使用发布时间：2021-10-08T09:27:27.291Z 来源：《中国电业》2021年第15期作者：王希[导读] 随着铁路供电系统的快速发展，电能计量工作在供电安全生产方面起到的作用越来越重要王希中国铁路北京局集团有限公司天津供电段天津市 300232摘要：随着铁路供电系统的快速发展，电能计量工作在供电安全生产方面起到的作用越来越重要，电能表是电能计量和经济结算的主要工具，它的计量准确与否，直接关系到供用电双方的经济利益，因此对电能表进行定期校验必不可少。
本文针对电能表校验工作的需要，研制出新型便携式电能表现场校验仪，通过使用及实际效果分析，可以达到预期目标，提高工作效率，为铁路供电安全生产提供有力保障。
关键词：电能表现场校验仪电能1引言电能计量是保障企业用电及电力安全生产的关键环节，铁路系统电能表主要应用于铁道信号电源、接触网列车供电、站场运输装卸和照明等方面，配电和用电都要求对电能的准确计量。
目前，电能表普遍采用的是传统的需要拆卸到实验室进行检定的方式，不仅工作效率低、劳动强度大，装卸仪表时停电可能会影响铁路行车安全，因此，急需研制铁路系统电能表现场校验仪，方便对电能表的现场检测，提高工作效率。
2铁路系统电能表现场应用及检定现状2.1电能表的应用电能表的准确计量能够为电能数据采集工作提供技术支持，电能用户使用的电量能够准确的反映到电能表中，记录所用电量，作为收费的依据。
以天津供电段为例，其主要负责北京、塘沽、沧州、天津等地区的路内外供电任务，安装区域分散、点多线长、统计繁杂是电能表管理工作的主要特点。
现场使用的电能表主要包括机械式和电子式电能表。
2.2电能表的计量检定《中华人民共和国计量法》规定，电能表属于贸易结算并列入强制检定目录的工作计量器具，应对其实行依法管理、执行强制检定。
其给出的电能量值准确与否，直接涉及到节能和经济结算，因此，为了确保电能表的准确性，电能表的校验工作由国家质量技术监督系统统一管理，按国家计量检定规程JJG307-2006《机电式交流电能表》和JJG596-2012《电子式交流电能表》要求，对2.0级及以下等级的电能表进行现场检定，应使用0.1级及以上的检定装置。
电能表现场校验仪的准确计量及使用
作能力， 结合工 作实 际浅谈 几点 看法 。
电能 表 现 场 校 验 仪 的 准确 计 量
仪均有检 查错误接 线的功能 ，这 是非常 重
电能 表现 场 校验 仪是 新 一代 数 字 化 要的功能 ，因为现 场电能计量正确 与否和 三相四 线接线 ， 电流接线 交 流测量 仪表 ， １ 专 ］为电能 表现场 校验 而 接线的关 系很大 ， 设 计 ， 有 携带 方 便 的特 点 ， 器可 配 接 具 仪
５ － ０ ０ 的各种 规格 电流钳 ，用 于直 接 Ａ ２ ０Ａ 不能接反 。 在测 量三相三线有功表时 ， 三相
电压 △形 接法 和 ｖ形 接法一 旦搞 不清 ， 也
会导致校验仪失准 。
测量 电流 ，而 无需断开 被 测工作 回路 ， 它
是在 线 用 实负 荷 法校 准 安 装式 电能 表 的
（） ４ 钳形 电 流互 感器在 夹 电流导 线时 按 柄 。 当遇 到 电流 导 线阻 碍 时 要重 新 夹
赵
晓 俊
的 电流 负 荷点 来 适 当选 择 校准 仪 的 电流 钳 口张 开要 适度 ， 口齿 合时要 自然松 开 钳 尽可能 选那 些在 大负荷 下运 行的 电能 表 ，
脉冲 的发 源地 ， 内部 的主要 元件 都是 插 它
件， 颠簸 震动 元件 易松动 ， 误差 变化较 大 。
（ ）减少 由于 温差 而带 来的 误差变 ２ 化 。 周 期 检 定 电能 表 现 场 校 验 仪 依 据
口
互 感器 插头 ， 同校验 仪 一起 预热 ５分钟 以
上 方可使 用 。禁 止开机 后 插 、 钳形互 感 拔
装置 ， 有 专用 电源 ， 的主 体 是一 个 电 没 它 误 差 ， 且还 能测 量 电压 、 而 电流 、 率 、 功 相
电能表现场校验仪
电能表现场校验仪电能表现场校验仪是集电参量测量、电能表校验、接线判定为一体的测试仪器。
该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。
目录特点参数特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
2、不停电、不更改计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。
3、精准明确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。
同时，在三相三线接线方式时，可自动判定48种接线方式。
5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以便利、安全的进行测量。
6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
7、可采纳光电、手动、脉冲等方式进行电能表校验。
8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。
9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。
10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。
记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。
11、电力设备调整及运行过程动态监视，帮忙用户解决电力设备调整及投运过程中显现的问题。
12、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价13、具备万年历、时钟功能，实时显示日期适时间。
可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。
三相电能表现场校验仪的使用方法
一、接线原理⑴三相三线和三相四线测量原理简介：三相三线制测量是指使用两个功率元件实现对三相线路的测量，相当于在电路中分别接入两只电流表（串联在A、C两相）、两只电压表（分别并联在AB之间和CB之间）和两只功率表（电流线圈串联在A、C相，电压线圈并联在AB和CB之间），其测量原理如图十六所示图十九、三相三线计量原理图三相四线制测量是指使用三个功率元件实现对三相线路的测量，相当于在电路中分别接入三只电流表（分别串联在A、B、C三相）、三只电压表（分别并联在A、B、C各相对N相之间）和三只功率表（电流线圈分别串联在A、B、C相，电压线圈分别并联在A、B、C对N之间），其测量原理如图十七所示图二十、三相四线计量原理图二、三相四线低压电能表经钳表接入接线三相四线制低压电能表经钳形互感器接线校验如下图十八图二十一先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；再将各相的钳形互感器插到有相应标号的接口上，然后用钳形互感器卡住对应相的电流线即可。
（注意：极性一定要接正确，钳形电流互感器标有A、B、C 的一面为电流流入端，N的一面为流出端）。
打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
三、三相四线低压电能表经内部CT接入测试三相四线低压电能表经内部CT接入接线校验如图十九所示：图二十二先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；将电流线的首端插棒按颜色接到仪器面板相应的电流端子上，有标记的接电流正端，无标记的接电流负端，电流线末端的鳄鱼夹（或插片）接到端子排两侧（I+接到远离表计侧，I-接到靠近表计侧），然后将端子排的连片打开。
打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
单相电能表现场校验仪
单相电能表现场校验仪单相电能表现场校验仪是一种用于测量和校验单相电能表性能的仪器。
它可用于检测电能表的精度、准确度和稳定性，确保电能计量系统的正常运行。
本文将介绍单相电能表现场校验仪的原理、特点和使用方法。
一、原理单相电能表现场校验仪基于电流互感器和电压互感器的工作原理。
电流互感器可将高电流通过电流变比转换为较小的次要电流，以便测量和校验单相电能表的电流测量功能。
而电压互感器则可将高电压通过电压变比转换为较小的次要电压，以便测量和校验单相电能表的电压测量功能。
校验仪内部的微处理器通过数字信号处理技术对电流和电压进行采样和计算，从而得到电能表的测量结果。
同时，校验仪还可以根据用户设定的电能表精度级别和校验需求计算和显示电能表的误差值。
这样，用户可以通过校验仪来判断电能表是否达到了国家标准要求。
二、特点1. 高精度测量：单相电能表现场校验仪采用先进的数字信号处理技术，具有较高的测量精度和准确性。
它可以实时监测电能表的测量误差，并能够达到国家强制性认可的校准标准。
2. 多功能操作：校验仪可通过触摸屏或按键进行操作，具有多种测量功能和校验功能。
用户可以选择不同的测量模式来进行全面的校验，同时还可以进行单项或多项参数的校准。
3. 显示直观：校验仪通过液晶显示屏实时显示电流、电压、功率因数、频率、功率等参数的测量结果，并且可以对这些参数进行曲线图表示。
用户可以直观地了解电能表的工作状态和测量结果。
4. 数据存储和导出：校验仪具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储卡中，并能够将数据导出到计算机进行后续分析和处理。
三、使用方法1. 连接电能表：将电能表的电流线路和电压线路与校验仪相连。
确保连接正确，避免引起安全事故或设备损坏。
2. 设置参数：根据校验需求，在校验仪上设置相应的电流、电压、功率因数、频率等参数。
保证校验仪的工作参数与电能表的额定参数一致。
3. 开始校验：按下校验仪上的开始按钮，校验仪将开始采集电能表的测量数据，并进行相应的计算和处理。
单相电能表现场校验仪使用方法
单相电能表现场校验仪使用方法仪器的使用方法1. 仪器的适用范围HZDN-H现场校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。
其测量范围为工频（45-65Hz），电压：5-220V，电流：10mA-100A。
对于频率不在工频范围的交流信号如高频信号、变频调速器输出的电压、电流或者高次谐波含量大于50%的交流信号，本仪器将无法正常测量，对于电压超过400V（rms），电流大于100A（rms）交流信号，本仪器将无法准确测量，长时间输入过大的电压电流信号（大于允许范围2倍以上）将会损坏仪器。
2.被测信号的接入H Z DN-H现场校验仪在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。
H Z DN-H现场校验仪在测量电压时，只须将两根电压测试线的一端插入仪器底部的电压输入插座，另一端接至被测电压端子即可。
注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。
被测端子的大小不同，可根据需要选择接线叉片。
H Z DN-H现场校验仪在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。
注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。
H Z DN-H现场校验仪在测量电压/电流时能同时测出信号的频率。
在测量其他交流参数时需要同时输入电压和电流信号。
而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。
电流的方向应与钳口侧面的标记一致。
H Z DN-H现场校验仪在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。
电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换为脉冲；③可以人工计数电能表的脉冲指示经手动开关输入仪器。
仪器的附件中配有微型光电采样器,使用方法见附录。
交流电能表现场校验仪 标准
交流电能表现场校验仪标准在现代社会中，电能的使用无处不在。
然而，电能的准确测量对于能源管理和计费都至关重要。
为了确保电能的精确计量，交流电能表现场校验仪应运而生。
本文将介绍交流电能表现场校验仪的标准以及其在电能测量中的重要性。
一、交流电能表现场校验仪的定义与作用交流电能表现场校验仪是一种用于测试和校准电能的设备，它能够测量电流、电压、功率因数、有功功率、无功功率、视在功率等电能相关参数。
校验仪广泛应用于发电厂、变电站、配电站、工矿企业以及科研单位的电能计量系统中，保证电能计量准确、可靠。
二、国家标准根据中国国家标准，交流电能表现场校验仪需满足以下要求：1. 准确性要求：交流电能表现场校验仪的准确度应符合国家标准，能够满足不同电能计量装置的校准需求。
2. 输出稳定性：校验仪的输出电流和电压应保持稳定，以确保被校准装置的准确测量。
3. 谐波抑制能力：校验仪应具备抑制电压、电流谐波的能力，以保证校准过程中的准确性。
4. 通信接口：校验仪应具备可靠的通信接口，能够与校准装置进行数据传输和控制指令的交互。
5. 便携性：校验仪应具备便携性，方便实地校验使用，并满足相关的携带要求。
三、交流电能表现场校验仪的重要性1. 保证电能计量准确性：电能的准确计量对于能源管理和计费至关重要。
交流电能表现场校验仪能够确保电能计量装置的准确性，防止计量误差给能源管理和计费带来损失。
2. 提高电能计量效率：传统的校验方式需要断开电路，而交流电能表现场校验仪能够在线校验，提高了校验的效率和速度，减少了停电时间和生产损失。
3. 保证能源管理的科学决策：通过对电能的准确测量，能够实现对能源使用情况的了解和分析，为能源管理决策提供科学依据，优化能源利用结构。
四、交流电能表现场校验仪的使用注意事项1. 校验仪的使用者应熟悉校验仪的操作和安全规程，并遵守相关的操作规范。
2. 校验仪应定期进行检测和校准，确保其准确性和稳定性。
3. 在使用过程中，校验仪和被校准装置之间的连接要牢固可靠，防止误差的产生。
三相电能表现场校验仪操作使用说明
首先打开主机接电表，先接好主机电压线,钳表插头先插到主机上，电压线的另一端夹子取电表上的在线电压，钳表取电表上的电流；然后设置参数进行校验（综合计量误差，查线，变比等），完毕后存盘。
最后一步先去掉电表端的电流钳表，再去掉电表端的电压线,然后再拔掉主机端的电压线和钳表插头，关掉主机。
一般电能表安装在室内，高度建议一米八左右，接线的线头建议铜线或者铜接头引入，雷雨天气较多的地区提前采取避雷措施。
详细的步骤我们再来巩固一下：
1.打开主机；
2.接电表:先接好主机电压线,钳表插头先插到主机上,电压线的另
一端夹子取电表上的在线电压,钳表取电表上的电流；
3.设置参数；（被检电能表信息）
4.校验；（综合计量误差，查线，变比等）
5.存盘；（数据查询，上传，管理等）
6.工作结束后,先去掉电表端的电流钳表,再去掉电表端的电压线,
然后再拔掉主机端的电压线和钳表插头；
7.关主机。
常见的故障和处理方法：
1、在进行测量参数的时候，如果出现显示值与实际值差距大，需要检查接入的电压、电流的量程与实际是否相符。
2、角度测量的时候，出现差值大，而且查线结果与实际不符，应该检查设置的校验方式是否是：有功
3、屏幕暗淡，可以在操作说明状态下按上下左右按键可以改显示字符清晰度。
4、出现显示读数不稳时，检查下是否有电压输入，没有电压的情况下电流显示读数不问，有电压的话显示负荷不稳。
三相电能表现场校验仪的使用方法
三相电能表现场校验仪是高精度高线性度电压互感器和电流互感器配置，适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身。
是一款难得的高性价比仪器。
电压量程0—400V,相位测量范围0—359.9度。
金中电器三相电能表现场校验仪的性能指标：1.电压、电流、有功功率、有功电能（内置电流互感器）准确度等级：0.05级。
2.无功功率、无功电能准确度等级：0.1级。
3.电压输入：30V～560V，60V、120V、240V、480V四档，自动换档。
4.电流输入：内置电流互感器：0.01～10A,自动换档。
钳形表：可选5A、10A、20A、100A、200A、500A、1000A、2000A。
5.相位测量范围：0.000°~360°（或0.000°~±180°），分辨率：0.001°。
准确度：±0.05°（电流输入>10%Ib）6.频率测量：分辨率：0.001H在，准确度：±0.01Hz。
7.输入电能脉冲：TTL电平，最高频率≤２ＭＨz。
8.输出电能脉冲：自动常数时，额定量程：60KHz。
手动常数时可在1~250000之间设置。
9.温度系数：5ppm。
10.低压输入阻抗：>750KΩ；11.电流输入阻抗：<0.05Ω;12.输入信号频率：45~65Hz；13.PT二次压降准确度(90%~110%Un)：角差0.2´；比差0.02%；14.PT、CT二次负荷测量准确度：1.0级测量范围：导纳：1.0~99.99（ms）;阻抗：0.1~8（Ω）；15.时钟测量准确度：±0.5ppm; 0.05秒/天；16.供电电源：频率50Hz,范围45~450V；17.功率消耗：≤13VA；18.工作环境温度：-10℃~40℃湿度：30~80%RH；19.仪器自重：2Kg。
三相电能表现场校验仪操作使用说明
一般电能表安装在室内，高度建议一米八左右，接线的线头建议铜线或者铜接头引入，雷雨天气较多的地区提前采取避雷措施。
一.使用注意事项
1.打开主机；
2.接电表:先接好主机电压线,钳表插头先插到主机上,电压线的另
一端夹子取电表上的在线电压,钳表取电表上的电流；
3.设置参数；（被检电能表信息）
4.校验；（综合计量误差，查线，变比等）
5.存盘；（数据查询，上传，管理等）
6.工作结束后,先去掉电表端的电流钳表,再去掉电表端的电压线,
然后再拔掉主机端的电压线和钳表插头；
7.关主机。
JZ-5103D1三相多功能电能表采用阻燃材料，耐低温，绝缘性能好，可以保障我们的用电安全。
适用商场公寓学校工厂宿舍等，电量显示，电费透明。
电能表现场校验仪的准确计量与应用
电能表现场校验仪的准确计量与应用摘要：随着我国电能技术的逐渐发展，电能表现场校验仪已经成为我国主要的测量设备，并且使用较为广泛，现场校验工作是校验工作的重要组成部分，也是校验计算工作最为基础的环节，电能检测员必须具备准确计量的能力，因此在现场校验的过程中就需要专业人员具有较高的素质。
本文以电能表现场校验仪的准确计量与应用为题，对电能表现场校验仪的准确计量以及电能表现场交验仪的应用展开详细分析。
关键词：电能表；现场校验仪；准确计量；应用前言：我国目前主要采用电能表以及电能表的检定装置进行电能计量，电能表作为运用广泛并且用量最大的校验仪器，在电能计算过程中是最基础的计量仪器。
电能表现场校验仪的准确计量与电能表现场校验仪的准确使用有着直接的联系，只有在保证能够正确操作的前提下才能够展开相关工作，因此如何保证现场校验仪的准确度成为今后我国电能发展的关键。
1电能表现场校验仪的准确计量电能表现场校验仪是我国数字化发展下产生的仪器，也是全新的数字化交流测量仪器，其主要功能就是现场校验，并且在携带过程中更加方便，电能表现场校验仪可以与各种规格的电流钳相连接，可直接测量电流量，省去将回路断开的操作，电能表现场校验仪采用的方式是通过实负荷法进行现场校验安装的设备，并没有独立的电源，而形成的主体则是由多功能的标准电能表组成的，不仅能够应用到电能误差的测量中，并且在电压，电流，功率以及其他测量中都能够广泛运用，电能表现场校验仪的准确计量主要包括以下几个方面[1]。
首先，应当重视施工现场的防震措施，以免出现计量中的误差。
其次还应当减少误差的变化，按照我国《电子式电能表》中相关规定进行校验仪的工作。
再有，应当对校验仪的检定误差进行有效的选择，相关设备必须要进行预热后使用。
还应当采用不同的输出导线进行有效的计量。
最后，还应当实现校验仪自身的功能，对错误的连接进行仔细的检查以下便是详细分析。
1.1重视现场防震措施在现场计量的过程中防震是非常重要的环节，通常在标准电能表的计量中以及在互感器的计量中常常会出现误差，这也是导致校验仪出现误差的主要原因，因此，在现场测量的过程中如果路途过于颠簸将会影响计量的结果以及计量结果的准确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表现场校验仪的准确计量及使用
作者：王文涛
来源：《建筑工程技术与设计》2014年第34期
【摘要】电能表现场校验仪是便携式电能表检定装置的一种，电能表检定装置是指：“向被检电能表供给电能并测量此电能的所有设备组合”，即它必须是具有专有电源并能按虚负荷法（电流、电压分别供电）输出电能，而电能表现场校验仪本身不带电源，所以它不是检定装置，而是以电子式标准电能表为主体的多功能标准表。
【关键词】电能表现场校验仪；检定方法；准确计量；正确使用
本文结合笔者的工作经验，首先阐述了电能表现场校验仪的检定方法，论述了电能表现场校验仪的准确计量以及钳形电流互感器的正确使用，以供相关从业人员借鉴参考。
一、电能表现场校验仪的检定方法
1、电能计量负荷检定点的确定。
电能表的现场校验，是在电网常用负荷状态下对安装式电能表的检定，它经常远小于电能表的标定电流，如上班时间家庭用单相电能表电流经常小于1A，而标定电流为5A；三相安装式电能表也因用电设备经常只有部分投入运行，其电流也经常小于标定电流的1/3，而“JJF97交流电能表现场校准技术规范”中更明确规定了“现场负载功率应为实际的常用负载，当负载电流低于被校准电能表标定电流10%或功率因数低于0.5时，不宜进行现场校准”，此条规定就说明有可能负载电流低于电能表标定电流1/10的情况。
最常见的情况是标准表与被检表标定电流I相同均为5A，则现场校验仪0.1Ib点就可以用到，所以校验仪电能功能的检定应按“电子式电能表检定规程”规定的负荷点（包括0.1Ib、0.2Ib、
0.5Ib、1Ib）进行检定。
2、其他电参数测量功能的检定。
校验仪上的电流表、电压表、功率表等功能虽然它们是数字式仪表，但仍可以参照电流表、电压表、功率表检定规程并结合实际应用情况进行检定，对宽电压量程的如（6-400）V，可选60V、100V、200V、400V等几个点检定；对于校验仪的其他功能，如频率、相位等，选取比被检表高二个等级的标准表检定就可。
3、钳形电流互感器的检定。
为了能在用电情况下，也能将现场校验仪电流回路串入电流（因为有些场合是不能停电的），大多数现场校验仪配有钳形电流互感器（钳表）。
钳表各量程（包括5A）也必须检定。
检定时钳口要干净并接触良好，如钳口不干净可用酒精纱布清洗，否则会因接触不良磁阻增加，使钳表误差大大增加。
检定时应每张开一次测量一次，测量三次取平均值，如三次最大误差大于校验仪说明书中规定的该钳表量程允许误差的1/3，应再补测三次，其差值如仍大于1/3允差，则该钳表为不合格。
钳表量程大于校验装置最大输出电流时，可采用等安匝法检定。
4、校验仪错接线功能的检定。
现场校验仪有检查错误接线的功能，这是非常重要的功能，必须给予检查认定。
因为现场电能计量正确与否和接线的关系很
大。
如果现场电能表和互感器都在允差之内，但接线错误则也会造成电能计量装置误差增大甚至严重失准，许多电能计量纠纷都是由错误接线或人为错误接线引起的。
如技术上有把握，可自行组装误接线实验装置来模拟单相、三相三线、三相四线电能表的各种正确与错误接线，用校验仪检查出的接线状态与实验装置输出的“标准”接线相比较，以判断其查线功能是否有效、正确。
如果没有检查校验仪的查接线功能，则一定要在检定书上注明：“查接线功能未予检查”，提醒校验仪使用者使用时注意。
二、电能表现场校验仪的准确计量
电能表现场校验仪是新一代数字化交流测量仪表，专门为电能表现场校验而设计，具有携带方便的特点，仪器可配接5A～2000A 的各种规格电流钳，用于直接测量电流，而无需断开被测工作回路，它是在线用实负荷法校准安装式电能表的装置，没有专用电源，它的主体是一个电子式多功能标准电能表，不仅能测量电能误差，而且还能测量电压、电流、功率、相位和频率等。
现场检定电能表要注意如下几点：
（1）到现场计量，防震措施非常重要。
因为校验仪的误差主要来源于标准电能表和互感器，所以路途中的颠簸会影响计量的准确性。
标准电能表是核心，是标准脉冲的发源地，它内部的主要元件都是插件，颠簸震动元件易松动，误差变化较大。
（2）减少由于温差而带来的误差变化。
周期检定电能表现场校验仪依据JJG 596- 99《电子式电能表》检定规程，它是在（20±2）℃的标准温度下进行的，但校验仪实际工作温度会远远超出标准温度的范围，这样就会使校准仪误差发生一定的变化，因此，使用校验仪时应尽量创造条件，使环境温度接近标准温度，使校准仪元器件达到热稳定，变差小，线性好。
（3）在检定误差时，要根据实际所需的电流负荷点来适当选择校准仪的电流量限，电能表校准仪和被检表要预热，应尽可能选那些在大负荷下运行的电能表，一般应在负荷电流大于被检电能表标定电流的10%、功率因数大于0.5 的条件下进行检定，否则，误差变化会较大，影响测量的准确性。
（4）在进行计量时，应根据实际所需的电流限量选择不同线径的输出导线，电流线应尽量短一些，切不可将导线盘起来放在一处，电流越大所需导线越粗，这样才能减少各种寄生耦合，减少引线电感。
同时，将设备的外壳或屏蔽层与大地实行低阻抗连接，给高频干扰电压形成一个低阻抗通路，能有效防止电磁干扰，这也是保证准确测量的一个重要措施。
（5）要着重说明的是大部分现场校验仪均有检查错误接线的功能，这是非常重要的功能，因为现场电能计量正确与否和接线的关系很大，三相四线接线，电流接线不能接反。
在测量三相三线有功表时，三相电压△形接法和V 形接法一旦搞不清，也会导致校验仪失准。
三、钳形电流互感器的正确使用
校验仪配有的钳形电流互感器是现场电能计量的有力工具，使用电流钳测量电流，其准确度与使用场合、使用方式有很大关系，不适当的使用电流钳，会大大降低其测量的准确度。
应当注意，钳口不得有灰尘，被测电流线与电流钳垂直并从钳口圆心流过。
一般情况下，钳口留有灰尘可造成1%以上的误差；电流线通过钳口的位置不合适可造成0.5%的测量误差。
钳形电流互感器操作时应注意如下几点：
（1）电能表校验仪开机前应插好钳形互感器插头，同校验仪一起预热5分钟以上方可使用。
禁止开机后插、拔钳形互感器插头，钳形电流互感器使用过程中要轻拿轻放，禁止剧烈摇动。
（2）测量前要开合两三次后再测，测时不要用手挪动钳口，或用手夹紧钳口。
（3）校验仪配用的互感器在出厂前同校验仪已综合调试对应好，因此不要互换，否则会带来一定的测量误差。
（4）钳形电流互感器在夹电流导线时钳口张开要适度，钳口齿合时要自然松开按柄。
当遇到电流导线阻碍时要重新夹好，听到钳口清脆接触声“咔”为好。
严禁夹线后钳口有间隙，否则会带来较大的测
量误差。
结束语
目前，国内在电能测量方面主要采用电能表及电能表检定装置，电能表是使用最广泛、用量最大的一种电测仪表，而它的现场校验是电能计量中最基础的工作，只有对现场校验仪进行合理全面的了解，多次实践积累经验，才能保证其测量准确度。
参考文献：
[1]李开周电能表现场校验仪工作中的注意事项[J] 中国新技术新产品 2010年22期
[2]康玉红康玉梅电能表现场校验仪的检定方法[J] 品牌与标准化 2014年12期。
