等值线图的判读与分析
等值线图的一般判读方法
等值线图的一般判读方法[知识点拨]1.等值线图的判读步骤堪察加半岛地形图2.等值线的判读原则(1)题眼原则判读等值线图，要看以下几个方面的内容：图名、延伸方向、等值线的疏密、数值及等值距、弯曲状况、局部小范围的闭合等。
(2)数值原则①同线等值，邻线可等值也可差一定值。
②对于两点间的数值差，有如下三种情况：a.两点都在等值线上，则两点数值确定，直接用两点的数值相减。
b.如果一点在线上，一点不在，则在线上的点数值确定，不在线上的点数值不确定，因而求出的数值差是一个范围。
c.如果两点都不在线上，则数值都为一个范围，因而求出的差值也为一个范围，且两个范围相减时，其中一个范围的大值减另一个范围的小值，其小值减另一个范围的大值。
学，科网例：如图，A点数值为100，B点数值范围为100～200，C点数值范围为200～300，D点数值为400，则A、B两点的差值为0～100；A、D两点差值为300；B、C两点差值为0～200。
(3)弯曲原则若等值线有弯曲，在某处向“高值”方向凸出，表明该处数值比其两翼偏“低”，即为低值区；同理，等值线在某处向“低值”方向凸出，表明此处数值比其两翼偏“高”，即为高值区。
例：如图所示，A处数值比其两翼低，B处数值比其两翼高。
a.若为等高线，A处“偏低”为山谷；B处“偏高”为山脊。
b.若为等压线，A处“偏低”为低压槽；B处“偏高”为高压脊。
c.若为某海域等温线，A处“偏低”表示有寒流流经；B处“偏高”表示有暖流流经。
(4)等值线的闭合原则有闭合曲线位于两等值线间，若闭合曲线数值与其中的高值相等，则曲线内的数值高于这个高值且不超过一个等值距；若闭合曲线值与其中的低值相等，则曲线内的数值低于这个低值且不超过一个等值距，即“高高低低”原则。
如下图中闭合等值线在600和800之间，如果A点所在等值线的数值是800，则B点的数值大于800小于1 000，如果A点所在等值线的数值是600，则B点的数值大于400小于600。
等值线图的判读
等值线图的判读可分如下步骤进行：一读图名；二读数值范围和极端值的大小；三读弯曲方向和延伸方向；四读疏密程度；五读局部小范围闭合；六再结合具体相关知识进行解读。
“高高低低规律”：等值线向高值凸出数值为低，向低值凸出数值为高。
例：在等高线地形图上，等高线弯曲部位向高值凸出，则该部位所示地形为山谷（低），等高线向低值凸出，则为山脊（高）；在海平面等压线分布图中，等压线凸出部分指向高值，形成的狭长区域是低压槽，等压线凸出部分指向低值，形成的狭长区域是高压脊；在海平面等温线分布图中，等温线凸出部分指向低值的区域为暖流流经海区，反之，为寒流流经海区；在海平面等盐度线分布图中，等盐度线凸出部分指向低值的区域盐度偏高，反之，盐度偏低。
一、等高线图的判读介绍几种主要地貌类型的等高线特征。
1、等高线的判读原则（1）看等高线的数值。
可读出任意一点的海拔高度，还可以看其极值，表示该区域海拔最大与最小情况，进而显示该区域地势起伏的大小。
如果没有数值注记，可根据示坡线（示坡线――为垂直于等高线的短线）来判断。
相邻两条等高线的数值大小存在三种可能（大于、等于或小于一个等高距）。
（2）看等高线的延伸方向。
等高线的延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，是水流方向。
（3）看等高线的疏密程度。
在等高距一定时，线愈密则坡度愈陡，水流愈急；若某坡面等高线高处密，低处疏，则为凹坡，反之为凸坡。
（4）看等高线的形状。
一组等高线如向地势低的方向凸，则此处地形为山脊；相反则为山谷。
（5）看局部小范围闭合等高线。
如在相邻两条等高线的中间，又增加了一条闭合的等高线，则表示其高度不在正常范围内，新增等高线的数值必定等于相邻两条等高线的数值之一，等高线内的高度特点是：大于大的或小于小的。
2、五种基本地形的判断类型海拔相对高度等高线特征平原低于200米极小等高线注记数值在200米以下，分布十分稀疏高原高度大小等高线注记数值很大，等高线在高原的边坡分布密集，在顶部分布明显稀疏山地高于500米很大等高线注记数值大，分布密集丘陵低于500米小于100米等高线注记数值不大，分布稀疏盆地不确定等高线呈闭合圈状，数值中间大，四周小3、山谷与山脊的判断等高线特征地形意义山谷等高线弯曲，等高线向数值大的方向凸出河流发育之处山脊等高线弯曲，等高线向数值小的方向凸出流域的分水岭4、地理要素综合分析（1）与气候结合：海拔高的地区应考虑气温的垂直变化，山地应考虑迎风坡、背风坡的区别。

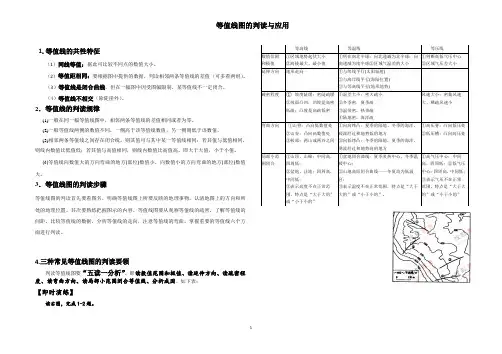

等值线图的判读总结
1.等值线的共性特征（1）同线等值：据此可比较不同点的数值大小。
（2）等值距相同：要根据图中提供的数据，判读相邻两条等值线的差值（可多看两组）。
（3）等值线是闭合曲线，但在一幅图中因受图幅限制，某等值线不一定闭合。
（4）等值线不相交（除陡崖外）。
2．等值线的判读规律(1)一般在同一幅等值线图中，相邻两条等值线的差值相同或者为零。
(2)一般等值线两侧的数值不同，一侧高于该等值线数值，另一侧则低于该数值。
(3)相邻两条等值线之间存在闭合线，则其值可与其中某一等值线相同：若其值与低值相同，则线内数值比低值低；若其值与高值相同，则线内数值比高值高。
即大于大值，小于小值。
(4)等值线向数值大的方向弯曲的地方(部位)数值小，向数值小的方向弯曲的地方(部位)数值大。
3．等值线图的判读步骤等值线图的判读首先要看图名，明确等值线图上所要反映的地理事物，认清地图上的方向和所处的地理位置。
其次要熟练把握图示的内容。
等值线图要从观察等值线的疏密，了解等值线的间距，比较等值线的数据，分析等值线的走向，注意等值线的弯曲，掌握重要的等值线六个方面进行判读。
4.三种常见等值线图的判读要领判读等值线图要“五读一分析”。
即读数值范围和极值、读延伸方向、读疏密程度、读弯曲方向、读局部小范围闭合等值线、分析成因。
如下表：【即时演练】读右图，完成1-2题。
( )1．①、②、③、④四地段中平均坡度最大的为A．① B．② C．③ D．④( )2．海拔低于400米的区域面积为A．0.05km2 B．0.5km2 C．5km2 D．50km2“某地区等高线示意图”，回答3～5题：( ) 3．图中a、b、c、d四点中，可能形成小溪的是A．a B．b C．c D．d( ) 4．图中MN、XY的交点，在剖面图上对应的点是A. ①③ B．②④ C．①④ D. ②③( ) 5．若该地区位于一拟建水库的库区内，计划蓄水位可达拔175米，下列叙述正确的是A. 最高水位时，小部分面积被淹没，将出现一个岛屿B．a、b、c、d四个居民点中，只有d居民点可以不搬迁C. 最高水位时，将出现两个小岛，b、c、d三地将被水淹没D．a、b、c、d四个居民点都不必搬迁，改为从事旅游业和渔业下图为等高线地形图(单位：米)，其代表某种文化景观，读图回答6～8题；( )6．该种文化景观是A. 小溪B．梯田 C. 平原 D. 沙滩( )7．该文化景观最有可能位于A. 黄土高原 B．江南丘陵 C．青藏高原 D．四川盆地( )8．下列作物最有可能在该文化景观区种植的是A. 茶园B.甜菜C. 谷子D.青稞下图为某地等高线示意图。
高考地理知识总结等值线地图综合分析和判读
2019高考地理学问总结-等值线地图综合分析和判读高考地理备考系列(四)等值线地图综合分析和判读等值线图是将某种地理事物或某种地理现象取其数值相等的点所做的连线图。
中学地理的等值线有许多类型，如等高线、等温线、等压线、等降水量线、等盐度线、等酸雨pH值线、等太阳辐射线、等太阳高度线、等时线、等深线、等潜水线、等物质线、降水变率等值线、等水温压线、等震线、等地价线等等。
其中等高线、等温线、等压线最重要。
地理事象的空间分布、空间演化以及地理各要素之间的相互联系都可以通过等值线图来展示。
它可以充分考查学生的空间概念、空间想像，以及分析计算实力，历年来高考都特别重视对等值线图的考查。
所以，了解等值线的基本特点，把握等值线图的判读方法和综合分析特别重要。
一、等值线的基本特点1.同一条等值线上的数值相等。
2.等值线为闭合曲线。
3.两条等值线一般不能相交。
等高线图上悬崖可以显示为重合状态。
4.相邻的两条等值线数值相等或差一个等值距。
二、判读的一般方法1.读数值一等值差(每相邻的两条线数值差相等或为0);改变规律(这是做题的基础)2.看疏密状况一了解影响因素3.看走向和形态一了解影响因素4.留意等值线的弯曲处—可添加协助线，变抽象为直观三.综合应用(一)、等高线地形图1.坡度问题：一看等高线疏密，密集的地方坡度陡，稀疏的地方坡度缓;二计算，坡度的正切=垂直相对高度/水平实地距离2.通视问题：通过作地形剖面图来解决，假如过已知两点作的地形剖面图无山地或山脊阻挡，则两地可相互通视;留意凸坡(等高线上疏下密)不行见，凹坡(等高线上密下疏)可见;留意题中要求，分析图中景观图是仰视或俯视可见。
3.引水线路：留意让其从高处向低处引水，以实现自流，且线路要尽可能短，这样经济投入才会较少。
4.交通线路选择：利用有利的地形地势，既要考虑距离长短，又要考虑路途平稳(间距、坡度等)，一般是在两条等高线间绕行，沿等高线走向(延长方向)分布，以削减坡度，只有必要时才可穿过一、两条等高线;尽可能少地通过河流，少建桥梁等，以削减施工难度和投资;避开通过断崖、沼泽地、沙漠等地段。
等值线图的判读思维导图_简单清晰脑图分享-知犀
等值线图的判读判读内容
读数值大小及变化方向
读走向和弯曲
读疏密
判读技巧
等值线的弯曲：凸高为低，凸低为高
等值线的闭合：高于高值，低于低值
等高线凸出方向与河流流向相反
河流两侧的等高线数值相称
等高线地形图
读数值及其变化
读绝对高度
计算两地间的相对高度
估算陡崖的相对高度
判读五种基本地形类型
读走向与弯曲判读地形部位
凸高为低——山谷
凸低为高——山脊
读疏密判读坡度陡缓——缓疏密陡
等温线图
读数值及其变化
判断季节：陆地上等温线向高纬度凸出——冬季
判断地点：温度高低一定程度上决定纬度位置
判断半球：等温线数值向北递减为北半球
判读地形：闭合等温线，中低为山地，中高为盆地
读等温线走向判断影响因素
与纬线大致平行：纬度因素导致太阳辐射的差异
与海岸线平行：海陆因素、洋流等因素影响导致
与等高线平行：受地形因素影响
读疏密
判读单位距离的温差
山地、寒暖流交汇处、锋线附件等温线密集
地形特征描述
地形：地形以......为主；主要分布在......地形区
地势：地势...高...低、地势自...向...倾斜；地形崎岖（平坦）或地面起伏大（小）
海岸线：海岸线平直；海岸线曲折，多半岛、岛屿等
特殊地貌：喀斯特地貌发育、冰川地貌发育。
等值线图的判读
等值线图的判读【知识要点】一、等值线图（一）等值线图判读要点1．看图名；2．看等值线数值变化趋势；3．看等值线的疏密；4．看等值线的走向；5．看等值线的极值；6．看等值线分布的特殊区域（特殊形状、弯曲、闭合、相交、重叠等）。
（二）等值线图的类型等太阳高度线、等温线、等压线（面）、等降水量线、等太阳辐射量线、等积温线、等深线、等盐度线、等潜水位线、等高线、等震线、等地质年代线、等人口密度线、等地租线、等运费线、等时线、等PH值线、等自然灾害频率线……（三）等值线的数值1．单位（注意数值的范围）等太阳高度线（度）、等温线（℃）、等压线（百帕）、等降水量线（毫米）、等太阳辐射量线（焦耳/平方厘米·年）、等积温线（℃）、等深线（米）、等盐度线（％）、等潜水位线（米）、等高线（米）、等地质年代线（万年）、等人口密度线（人/平方千米）、等地租线（元/平方米）、等运费线（元/千米）、等时线（分钟）……2．特点（1）同线等值；（2）等值线一般不相交、不重叠（等高线图中的悬崖除外）；（3）等值线图中弯曲部分往往是地理事物性质发生变化的地方或变化最显著之处；（4）相邻的两条等值线数值相等或相差一个数值间隔（相邻两条等值线的差值，在等高线图中这个常数称为等高距，在等压线图中称为气压梯度等）。
3．注意具有重要地理意义（一般是分界线）的等值线，如：我国一月0℃等温线、400毫米等降水量线等。
（四）等值线的疏密在等值线图中，等值线的疏密状况反映了某地理事物数量变化的快慢程度。
在等值线的稠密处，地理事物差异大，变化程度较快；稀疏处，地理事物差异小，变化程度较慢。
（五）等值线的走向在等值线图上，等值线的延伸方向，往往反映地理事物变化规律及其影响因素。
如：等降水量线与海岸线平行反映降水量受海洋影响较大，从沿海向内陆逐渐减少；等降水量线与山脉平行（与等高线平行）反映降水量受地形影响较大，多雨为迎风坡，少雨为背风坡。
（六）等值线的形状与数值变化1．互相平行的平直等值线：如理论状况下的等温线、等压线等，可根据数值变化特点判断南北半球、风向等。
等值线的判读方法
等值线的判读方法
等值线是地形或其他要素在等值线图中的表示形式。
下面是判断等值线的方法：
1. 等值线密度：等值线的密度表示了要素的变化速度。
如果等值线密度越密集，表示要素的变化速度越快；如果等值线密度越稀疏，表示要素的变化速度越慢。
2. 等值线间距：等值线的间距表示了要素的相对变化幅度。
如果等值线的间距较小，表示要素的变化幅度较大；如果等值线的间距较大，表示要素的变化幅度较小。
3. 等值线形状：等值线的形状表示了要素的特征。
如果等值线呈圆形或椭圆形，表示要素的变化是均匀的；如果等值线呈斜线、弧线或不规则形状，表示要素的变化是不均匀的。
4. 等值线分布：等值线的分布表示了要素的空间结构。
如果等值线平行且均匀分布，表示要素的空间结构是均匀的；如果等值线交错排列或呈不规则分布，表示要素的空间结构是不均匀的。
5. 等值线交汇：等值线的交汇表示了要素的变化关系。
如果等值线交汇形成封闭的区域，表示要素的变化有明确的边界；如果等值线交汇形成环状或相互交错，表示要素的变化没有明确的边界。
这些方法可以帮助我们理解等值线图中要素的变化特征和空间结构，从而更好地分析和解读地理现象。
等值线图的判读
等值线图的判读(实用版)编制人：______审核人：______审批人：______编制单位：______编制时间：__年__月__日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如工作总结、述职报告、心得体会、工作计划、演讲稿、教案大全、作文大全、合同范文、活动方案、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of practical materials for everyone, such as work summaries, job reports, insights, work plans, speeches, lesson plans, essays, contract samples, activity plans, and other materials. If you want to learn about different data formats and writing methods, please pay attention!等值线图的判读等值线图的判读等值线是某地理事物或现象数值相等的各点的连线。
等值线基础知识
等值线专题一、等值线根底知识：等值线是指数值相等各点的连线。
等值线图则是在地图上利用一组等值线显示地理现象的地面和空间的连续分布，及其均匀渐变的现象。
等值线图能用来反映地理要素的时空分布特征的示意图。
它能说明所表达事象在地图上任何一点的数值或强度。
二、等值线图判读根本方法汇总：1.读图名，读出什么事象的等值线图——识别等值线所反映的是何种地理事物；2.判读等值线排列疏密状况——等值线的疏密代表数值的变化幅度大小；等值线密，说明地理要素的地区分布差异大；等值线稀，说明地理要素的地区分布差异小。
如等高线分布密的地区，表示地面坡度大；等高线稀的地区，表示地面坡度小。
等温线分布密的地区，说明在一个地区温度差异大，进一步推断这个地区风力大。
等压线分布稀的地区，说明水平气压差异小，这个地区风力小。
3.读数值，最大值、最小值、递变规律、成因——解题的关键是找出等值线变化的规律，并分析其成因；4.等值线走向可以判断主要影响因素——要结合相关的地理知识来判读并解释成因；5. 相邻两条等值线数值只能一样或相差一个等值距离；6. *重难点突破——等值线问题解题技巧：〔1〕具体应用，总结归纳出：“凸低为高、凸高为低〞〔2〕局部小围闭合等值线。
两条等值线之间出现小围闭合等值线，闭合区域数值按“大于大值〞或“小于小值〞的规律判读。
三、等高线地形图示地形图示山脊山谷高原盆地２、应用〔１〕、判断坡度陡缓：〔２〕、地形对大气环境的影响：〔３〕、地形与城市形态：〔４〕、陡崖的高度计算：〔５〕、判断温差：〔６〕、河流流向：〔７〕、区位：水库选址、交通线、输水线、港口选址、农业区位、疗养院的选址2、剖面图的画法：四、等温线的判读1、等温线分布的一般规律及成因①在南北半球上，气温从低纬向两极递减。
主要是受太阳辐射的影响。
②南半球的等温线比北半球平直。
因为南半球海洋广阔。
③等温线在陆地或海洋上会弯曲。
主要是海陆热力性质差异造成的。
④世界最高气温出现在撒哈拉沙漠，最低气温出现在南极洲。
等值线(等太阳高度线)图的判读技巧
(4)．若OE线与M、N所在两圆 分别相交于P、Q两点，关于PQ
之间距离的叙述正确的是 Ｂ
A．大于3333千米 B．约等于3333千米 C．小于3333千米 D．无法计算
AB太阳高度差＝BC太阳高度差
BC太阳高度差＝60°＝6660km
故AB＝6660km
C
8.如图, 所示范围全部为昼半球， D、C分别为100°E与
南北极圈的交点，读图完成(1)～(3)题。
(1)．图示时刻的北京时间为 C A.3时20分 B.10时40分
80°W
C.13时20分 D.22时40分
D （1）此刻北京时间是 A．10:00 B．14:00 C．08:40 D．15:20
（2）①②两地经度相同，①③两地
A 纬度相同，则此刻的太阳高度 A．①＞② B．①＝② C．①＜③ D．①＝③
D （3）甲地的昼夜长短情况是
A．昼夜平分
B．昼短夜长
C．极夜
D．极昼
5．右图中大圆圈为经线圈，两个小圆圈为
(1)．M地的纬度是 A A．83°26′S， B．36°34′S C．53°26′N D．83°26′N
(2)．关于下列叙述的现象中，错误 的是 BD A．N地此日昼长夜短 B．M所在圆圈上各地昼夜等长均为24时 C．H地与N地的经线不同 D．N所在圆圈上各地的正午太阳高度角相同
(3)．沿EOF线从F处向E处前进，其前进方向是 Ｃ
C
A
B
D
2、有标注太阳高度 （1）最外侧大圆圈数值为0°，则为晨昏线。 （2）最外侧大圆圈数值不为0°，则表示昼半球
的一部分。
0°
C A
等值线图的判读及应用
4.垂直方向上等压面图的判读 （1）海拔越高，气压越低； （2）不论高空或低空，等压面上凸的地方为高压区，等压面下凹的地方为
低压区；
（3）近地面的气压高低与高空的气压高低相反
第二十五页，课件共有29页
5.应用
根据等压线图可以判定大气短时间的物理状态，包括气温高 低、湿度大小、风向、气压等指标。
请分析G点的可能取值范围.
点拨：G点的可能取值范围较复杂：
看n的值， 若n=500，则400<HG<500; 若n=700，则700<HG<800; 若n=600，则500<HG<600或 600<HG<700
第十二页，课件共有29页
（2011年四川高考）图3为我国部分地区地表年蒸 发量等值线图。读图回答3题。
第二十一页，课件共有29页
归纳 （一）等温线的判读
：1.判断南北半球
向北等温线数值降低→北半球
气温总是由低纬向高纬递减→
向北等温线数值升高→南半球
2.判断洋流流向和洋流的性质
等温线弯曲的方向即为洋流的流向
：
24℃
①等温线向低值弯曲：暖流
22℃
②等温线向高值弯曲：寒流
20℃
3.判断季节和海陆分布
1月份 全球陆地等温线向南弯曲
比例尺越小，表示实际范围越 大，等值线越 稀。疏
下图中等高距相同，则有关a、b、c、d四处坡度大小排列是
a
b
c
d
1:50000
1:100000
0 5千米
0 2千米
分析：图幅相同，等高线图的疏密程度也相同,比例尺越大,表示实际
范围越小，等高线越密集，坡度越陡，故：a>b>d>c 第十一页，课件共有29页
等值线图的判读PPT
GIS技术具有数据集成、多维可视化、空间分析、动态监测和 预测预报等功能，能够为决策者提供科学、准确的地理信息 支持。
GIS技术在等值线图中的应用
数据处理
GIS技术可以对等值线图进行数据预处理，包括数据格式转换、坐标转换和数据清洗等，以确保数据的准确性和一致 性。
空间分析
GIS技术可以对等值线图进行空间分析，如距离量算、缓冲区分析、叠置分析和网络分析等，以揭示地理要素之间的 空间关系和相互影响。
等温线图的判读
等温线图判读技巧
首先观察等温线的疏密程度，密集的等温线表示温差大，稀疏的等温线则表示温差小。其次，根据等 温线的弯曲方向和排列状态，可以判断冷暖锋面、低气压和高气压中心等天气特征。此外，等温线的 闭合可以确定温度的起止范围。
等温线图的应用
等温线图广泛应用于气象预报、气候变化研究、农业等领域。通过等温线图，可以直观地了解温度的 分布和变化规律，为相关领域提供重要的参考依据。
借助人工智能和机器学习等技术， GIS技术在等值线图中的应用将更加 智能化，能够自动识别和分析地理要 素的特征和规律，提高分析的准确性 和效率。
03
云端化发展
随着云计算和大数据技术的普及，等 值线图与GIS技术将进一步向云端化 发展，实现数据的共享和协同处理， 提高地理信息服务的实时性和交互性 。
05
可视化表达
GIS技术可以将等值线图进行多维可视化表达，通过地图、图表和动画等形式展示地理要素的分布、变化 和相互关系，提高信息的可读性和易用性。
GIS技术与等值线图的结合发展
01
集成化发展
02
智能化发展
随着GIS技术的不断发展和完善，等 值线图与GIS技术的结合将更加紧密 ，形成集数据采集、处理、分析和可 视化于一体的集成化系统。
等值线的判读规律和方法
等值线的判读规律和方法
等值线（contour line）是根据地理数据的分布特征将相同的高程（或海拔）连接起来的一种图形表示方法，它可以直观反映出地形的高程变化情况。
等值线判读规律： 1、等值线的间距表示的是高程的差异，也就是所表示的地形的陡度。
2、等值线的方向表示的是高程的方向，也就是地形的坡度大小。
3、等值线之间的距离表示的是高程变化的大小，也就是地形的起伏程度。
等值线判读方法： 1、用量尺在等值线图上测量等值线之间的距离，从而推断出等值线的高程差异； 2、用笔在等值线图上连线，从而观察等值线的方向，推断出等值线的坡度大小； 3、根据等值线图上不同等值线之间的起伏状况，从而推断出等值线之间的高程变化大小。
等值线图的判读方法和规律
• ⑥风蚀蘑菇等高线地形图
• 风蚀蘑菇是由风蚀柱演变而成的。风蚀柱主要发育在垂直节理发 育的基岩地区，经过长期的风蚀，形成孤立的柱状岩石，称为风 蚀柱。由于接近地表部分的气流中含沙量较多，磨蚀强烈。如再 加上基岩岩性的差异，风蚀柱常被蚀成顶部大，基部小，形似蘑 菇的岩石，故称风蚀蘑菇。在等高线地形图中蘑菇石基座因被高 处蘑菇石遮挡，用虚线表示，而高处则用实线表示。如图中P处 即为基部，海拔高度为713m，Q处为蘑菇石顶部，海拔高度为 715m。
• 陡崖：两条以上等高线重叠的地方 • 峡谷：中间低，两侧高，且两侧等高线密集的地方
认识常见等高线图的类型
闭合曲线， 内高外低。
闭合曲线， 外高内低
等高线凸向低处， 中间高于两侧
等高线向高处 凸出，中间低
于两侧
两组表示山峰 的等高线之间
的区域
多条等高线重 叠在一起处
• ★3.一些特殊的等高线地形
⊙等值线越稀疏，则单位距离数值差值越小/变率小 (缓坡、风力小、温差小等)。
二 等高线图的判读与应用
一.地面高度的表达
1.绝对高度:地面某个地点高出海平面的垂直距离(海拔) 2.相对高度:地面某个地点高出另一地点的垂直距离
注:等高线地形图上任意两地之间的相对高度(n-1)×h<H<(n+1)×h
n为两地之间不同值的等高线的条数 h为等高距
（8）同一幅图上，相邻两等值线之间的数值差为0（如 在鞍部）或相差一个等值距.
• 1．读等高线地形图，完成(1)～(3)题。
• (1)①地比②地( )
A．海拔高、坡度大
B．海拔高、坡度小
C．海拔低、坡度大
D．海拔低、坡度小
• (2)在一次较大的降水过程中，降落在③地的雨水汇成的径流 在坡面上的流向是( )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500米
海平面
山
等高线原理
山
鞍部
山顶
山
陡
体
坡
的
不
同
部
缓
位
坡
等陡高线 密坡集
陡崖E
A
山顶
低山
F谷
山脊C 低
鞍G部 高 B高
250米
等缓高线 稀坡疏
150米
50米
等高线形状特征与地形部位的关系是：
☆ 山岭、山峰—— 周低中高
☆ 盆地、洼地—— 周高中低
☆ 山脊（山脊线）——等高线凸向地势低处 分水线 ☆山谷（山谷线）——等高线凸向地势高处 集水线，易发育成河流
中学地理等值线主要种类
等高线 、等深线 等压线 等温线（气温、水温） 等降水量线 等盐度线 等潜水位线 等年太阳辐射线 等震线（烈度） 欧洲降水PH等值线等等
▲等值线的特点
1、同一条线上数值相等 2、相邻两条线的差值相等或为零
（除特殊每条线标注外） 3、各线不相交
（除等高线的陡崖外） 4、等值线封闭：中心为最高（低）
☆鞍部——相邻两个山顶中间部分 线的最低处，山谷线的最高处
山脊
☆陡崖—— 多条等高线相交于一处
注意： 坡面：上密下疏为凹形坡,上疏下密为凸形坡.
高原 山地 丘陵 盆地 平原
等高线 中间疏 密 特征 四周密 集
稀 中间疏 稀疏 疏 四周密 平直
高度
地表起 伏程度
较低，一
较
高， 般（相对 200米- 低，0米-
E、工业区、居民区选择 工业区宜建在平坦开阔的地形区，且交通便利， 水源充足，接近资源的地区。
居民区最好建在依山傍水，地势开阔平坦的向 阳地带，并且交通便利，远离污染的地区
F、海滨浴场、码头的选址：
浴场多选择在海滨缓坡沙岸。 码头选在深水港湾（等深线）。
G、建疗养院：
一般选在城郊山地向阳坡，清静，空气新鲜， 森林覆盖率高的地方。
等值线图的判读与分析
CMY
（2005年全国统一高考试题）36、图3为我国亚热带季
风气候区一个小区域的平面图及地形剖面图。据此回答下 列问题。(36分)
（1）简述三个剖面分别显示的地形特征，并综述该小 区域的整体地形特征。(16分)
（2）根据所给信息，说明该小区域土地利用的潜力及 开发利用应当注意的问题。(9分)
下列四图中的等高距都是50米，注意观察
各图的比例尺，判断坡度最大的一幅是＿A＿
A
B
C
D
注意：“等高线越密，则地形坡度越
大”，这只能用于判断同一幅等高线图
陡崖的判断：该图中崖顶高度、崖底高度和相对 高度 ？
≥500米，＜600米
＞200米，≤300米 相对高度:≥200米，＜400米
值的中心。
5、等值线疏密→ 单位距离差值小或大 ➢例： 等压线密集→气压差大→风大 等高线密集→坡度大 等温线密集→温差大 等降水量线密集→降水量差异大
等值线图的判读
等高线图
等压线图
等温线图
其它等值线图
等值线图判读基本方法
1、识别等值线所反映的是何种地理事物； 2、判读等值线排列疏密状况； 3、判断等值线变化规律和最高、最低值位置； 4、根据数值变化及排列状况，推断出规律和结果， 或分析成因。解题的关键是找出等值线变化的规律， 并分析其成因。
B、确定公路、铁路线
利用有利的地形、地势，选择坡度较缓，距离 较短，弯路较少的线路为好。
山区多沿等高线修建，尽量避免通过陡崖区、 沼泽地、永久冻土区、地下溶洞区等。
C、进行农业区规划
根据等高线反映出来的地形类型、地势起伏、 坡度陡缓、水源条件，因地制宜选择农林牧副 渔合理布局的方案
D、确定引水路线 引水路线尽可能短，尽量避免通过山脊等障碍， 并利用地势，使水自流
A、等高线密集的河谷，流速快，水能丰富， 在陡崖处形成瀑布
B、河流流量除与降水量有关外，还与流域面积 （集水区域面积）有关。
（3）判断气候特征
气候特点应结合纬度位置、海陆位置、地势高 低（水热状况变化）、坡向（迎风坡降水多， 背风坡降水少；阳坡气温高，蒸发强，阴坡气 温低，蒸发弱）等因素
（4）区位选择 A、确定水库与坝址的位置 水库库区宜选择在河谷、山谷地区或选择在 “口袋形”的洼地或小盆地。 （库容大，而且有较大的集水面积） 坝址则选择最狭的出口处。 （修建水库工程量较小， 节省投资）
高
超过 高度）不 500米 200米
500米 高于500
米
起伏不 坡度较 坡度 四周高 平坦
大,边 缘陡峭
陡,沟 谷较深
平和
中间低 广阔
▲ 等高线地形的综合应用
（1）水系特征 A、山地常形成放射状水系 B、盆地常形成向心状水系 C、山脊常形成河流的分水岭 D、山谷常有河流发育，由此可判断河流流向
（2）水文特征
高考趋势展望
从近四年高考来看，每年涉及等值线的内容分值较高，以 考查等高线、等温线、等降水量线和等压线最为突出，今 后的命题仍将注重： 1.根据等高线地形图判读地形部位、河流流向，提出开发 利用方案 2.根据等温线的变化情况，判读气温的水平分布规律及影 响其变化的因素 3.阅读等降水量线图，判断降水的水平分布规律及影响因 素 4.根据等压线的弯曲及封闭状况，判读气压场的分布特点， 进而确定锋面位置及天气状况
等值线的判读：
1、读数据 2、比大小 3、看稀密 4、析弯曲 5、判方向
等高线—— 海拔高度相同的点的连线
100
100
100
200 100
100 200
200 200 100
100 100
某点到地平面的垂 直距离叫相对高度
甲
1000米
1500米
乙
某点到海 平面的垂 直距离叫 绝对高度， 即海拔
（3）扼要说明该小区域水能开发的有利因素。(11分)
（2004年全国统一高考试题）36．(36分)图6所示的平原地区在20 世纪60年代频发沙尘暴。因沙尘中含有较多的盐尘，该地区的沙尘 暴被称为“白风暴”。读图6，完成下列要求。(36分)
(1)Rl和R2两河的主要补给是_______，影响流量变化的主要自然因素是 _____。(6分) (2)图示平原地区侵蚀作用的50年代，在L湖沿岸地区大规模垦荒，这对土地产生哪些影响 ?(6分) (4)在开垦的同时，大量引河水灌溉。不合理灌溉会导致地下水位上升。 简要分析在该地区不合理灌溉对土壤的影响，并说明其发生过程。(9分) (5)大量引Rl、R2河水灌溉会对L湖产生什么影响?(6分) (6)分析“白风暴”中盐尘的主要来源。(6分)
