空调冷凝水管安装规范

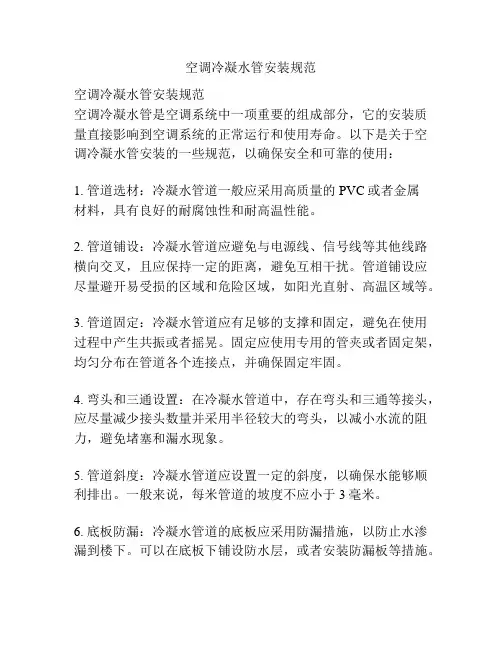

空调冷凝水管安装规范空调冷凝水管安装规范空调冷凝水管是空调系统中一项重要的组成部分，它的安装质量直接影响到空调系统的正常运行和使用寿命。
以下是关于空调冷凝水管安装的一些规范，以确保安全和可靠的使用：1. 管道选材：冷凝水管道一般应采用高质量的PVC或者金属材料，具有良好的耐腐蚀性和耐高温性能。
2. 管道铺设：冷凝水管道应避免与电源线、信号线等其他线路横向交叉，且应保持一定的距离，避免互相干扰。
管道铺设应尽量避开易受损的区域和危险区域，如阳光直射、高温区域等。
3. 管道固定：冷凝水管道应有足够的支撑和固定，避免在使用过程中产生共振或者摇晃。
固定应使用专用的管夹或者固定架，均匀分布在管道各个连接点，并确保固定牢固。
4. 弯头和三通设置：在冷凝水管道中，存在弯头和三通等接头，应尽量减少接头数量并采用半径较大的弯头，以减小水流的阻力，避免堵塞和漏水现象。
5. 管道斜度：冷凝水管道应设置一定的斜度，以确保水能够顺利排出。
一般来说，每米管道的坡度不应小于3毫米。
6. 底板防漏：冷凝水管道的底板应采用防漏措施，以防止水渗漏到楼下。
可以在底板下铺设防水层，或者安装防漏板等措施。
7. 排水口设置：冷凝水管道应设置合适的排水口，以便将冷凝水及时排除。
排水口应设置在易于清理和维护的位置，并保持畅通。
8. 周期性检查：冷凝水管道在安装完成后，应定期检查一次，以确保其正常运行。
可检查冷凝水管道是否有渗漏和堵塞的情况，及时处理。
9. 安全阀设置：对于某些特殊情况下水流量较大的空调系统，应设置安全阀，以防止管道过载而破裂。
10. 操作规范：冷凝水管道在日常使用中，应注意避免过多沉积物或者杂质进入管道，以防止堵塞和水泄漏。
总之，空调冷凝水管的安装规范是确保空调系统正常运行和使用寿命的重要保障。
以上规范仅供参考，具体安装过程中还需根据实际情况进行具体规划和施工。
在安装过程中，要严格按照相关标准和要求操作，确保安全和可靠。
空调冷凝水管安装规范
定期清理冷凝水管内的杂质和沉淀物
定期检查：建议 每月至少检查一 次冷凝水管，查 看是否有堵塞或 沉淀物堆积。
清理方法：使用 高压水枪或专用 清洗设备对冷凝 水管内部进行清 洗，确保管内无 杂质和沉淀物。
注意事项：在清 理过程中，应注 意不要损坏管壁 或密封件，以免 影响冷凝水管的 正常使用。
维护建议：建议 定期对冷凝水管 进行全面检查和 维护，确保其正 常运行和使用寿 命。
检查冷凝水管的耐 压性能是否符合要 求，如是否能够承 受足够的压力。
确定冷凝水管的走向和坡度
确定冷凝水管的 走向：根据空调 设备的布置和建 筑物的结构，合 理规划冷凝水管 的走向，尽量减 少管路的弯曲和 交叉，确保管路 畅通。
确定冷凝水管的 坡度：为了保证 冷凝水能够顺利 排出，需要合理 设置冷凝水管的 坡度。一般来说， 坡度不宜太小， 应控制在千分之 五以上。
固定吊架和托架 ，确保稳定牢固
连接冷凝水管
确定冷凝水管的长度和直径，根据需要进行切割和连接 检查冷凝水管是否畅通，无堵塞或渗漏 将冷凝水管连接到蒸发器或冷凝器上，确保连接处密封良好 安装完成后，进行测试，确保无渗漏或堵塞现象
安装水封和排水口
安装水封：确保水封的型号与设备匹配，并安装在冷凝水排放管上。 安装排水口：根据设计图纸确定排水口的位置，并确保排水口与排水管道连接顺畅。 检查水封和排水口：在安装完成后，应检查水封和排水口是否正常工作，确保无泄漏现象。 注意事项：安装时应遵循相关规定和标准，确保安全和质量。
固定冷凝水管
使用专用卡子进 行固定，确保管 子不晃动
在墙角或吊顶内 安装管子，保持 水平或稍微倾斜
连接冷凝水排放 口，确保连接处 密封良好
安装完成后进行 测试，确保无渗 漏现象
冷凝水管安装工艺流程
冷凝水管安装工艺流程冷凝水管安装呀，这可有点小讲究呢。
一、材料准备。
咱得先把材料准备好。
这冷凝水管的材料得选对喽。
一般呢，有那种PVC管就挺好用的。
在选的时候呀，要看看管子的质量，管壁不能太薄，不然容易破，就像咱们穿衣服，太薄的衣服不结实一样。
还有管件，像弯头、三通这些，都得配套。
数量也要算好，可不能装到一半发现少了东西，那可就麻烦啦。
二、测量与定位。
接下来就是测量和定位的事儿。
这就好比给冷凝水管找个合适的家。
得看看空调或者产生冷凝水的设备在哪里，然后根据实际情况确定管子的走向。
要注意哦，冷凝水管是要让水往低处流的，所以要有一定的坡度。
这个坡度可不能太大也不能太小，太大了水可能流得太急，把管子冲坏，太小了水又流不动，就像人走路，太快太慢都不行。
在墙上或者地上标记好管子要走的路线，就像给它画好地图一样。
三、管道切割与连接。
然后就开始对管道进行切割和连接啦。
切割的时候可得小心点，就像切菜一样，要是切歪了，那管子就接不好了。
用专门的切割工具，把管子切成合适的长度。
连接的时候呢，要用胶水把管件和管子粘好。
这胶水就像胶水把我们的手和东西粘在一起一样，要涂得均匀，然后迅速把管件和管子接上，稍微转一转，让它们粘得更牢固。
要确保连接处密封得严严实实的，不然水就会漏出来，那可就像房子漏水一样糟糕啦。
四、安装固定。
管道接好之后，就得把它固定住啦。
可以用管卡，就像给管子穿上小衣服一样，把它紧紧地固定在墙上或者其他地方。
管卡的间距也要合适，不能太稀，不然管子会晃悠，也不能太密，浪费材料呀。
在固定的时候，要保证管子是按照我们之前定好的坡度和走向的，可不能把它弄歪了，就像种树一样，得让它直直地站在那里。
五、系统检查与测试。
最后呢，就是系统检查和测试。
这就像是给我们的冷凝水管做个全身检查。
看看管道有没有漏水的地方，连接是不是都牢固。
然后往管道里通水，看看水是不是能顺利地流出去。
要是发现有问题，就得赶紧解决，就像人生病了要赶紧看医生一样。
中央空调水管道安装方案
中央空调水管道安装方案空调水管采用无缝钢管,d<32为丝接,其余为焊接或法兰联接.管道的变径应采用偏心,并为上平连接.2.9.2.1管道螺纹连接要点.a.螺纹应采用套丝机或套丝板加工而成.螺纹加工时为预防板牙过度磨损和保持螺纹及光滑,规定加工次数：DN<32mm 为1~2次；DN=32~50mm 为2~3次.套丝过程中应经常加油,从最后的1/3 长度处起,板牙应逐渐放松,以便形成锥状.b.螺纹应端正、清楚、光滑,不得有毛刺、乱丝,断丝和缺丝总长度不得超过螺纹全长的10%,加工偏扣螺纹,偏斜度不得超过10°.c.螺纹加工时,应用力均匀,不得用加套管接长手柄的方法进行套丝.d.螺纹连接时,应在管螺纹外面敷上填料,用手拧入2~3扣,再用管钳子一次拧紧,不得回拧.装紧后应留有螺纹2~3扣.e.管道连接后,应将挤到螺纹外面的填料清干净,填料不得挤入管腔内,以免阻塞管路.各种填料在螺纹里只能使用一次,假设螺纹拆卸, 重新安装时,应更换新填料f.螺纹连接应选用适宜的管钳子,不得在管钳子的手柄上加套管增长手柄来拧紧管子.2.9.2.2管道法兰连接：a.供安装用的法兰应进行检查,其尺寸偏差应符合现行的验收标准,材质应符合设计要求.b.法兰密封面应平整光洁,不得有毛刺及径向沟槽.法兰螺纹局部应完整,无损伤.凹凸面法兰应能自然嵌合,凸面的高度不得低于凹槽的深度.c.螺栓及螺母的螺纹应完整,无伤痕,无毛刺等缺陷.螺栓与螺母应配合良好.d.法兰与管子焊接装配时,法兰端面应与管子中央线相垂直,其偏差度可用角尺和钢尺检查,当DN0300mm 时允许偏差度为0.1mm ;当DN>300mm 时允许偏差度为0.5mm.e.管子插入法兰内距密封面应留出一定距离, 一般为法兰厚度的一半, 最多不超过法兰厚度2/3 ,以便于内口焊接.f.法兰连接时应保持平行,其偏差不大于法兰外径的1.5 %,且不大于2mm ,不得用强紧螺栓的方法去除偏斜.g.法兰连接应保持同一轴线,其螺孔中央偏差一般不超过孔径的5% ,并保证螺栓自由穿入.h.法兰垫片应符合标准,不允许使用斜垫片或双层垫片.采用软垫片时,周边应整洁,垫片尺寸应与法兰密封面相符合.i.法兰连接应使用同一规格螺栓,安装方向一致,紧固螺栓对称均匀,松紧适度.紧固后外露长度应为螺栓直径的1/2 oj.螺栓紧固后,应与法兰紧贴,不得有楔缝.需要加垫圈时,每个螺栓所加垫圈不应超过一个.k.法兰不允许直接埋地,埋地管道法兰连接处应设检查井.法兰不允许装在楼板、墙壁和套管内,为了便于拆装,法兰与支架边缘或建筑物距离一般不小于200mm l.高温或低温管道法兰连接螺栓,在试运转时一般应进行热紧或冷紧.热紧或冷紧应在保持工作温度24小时后进行.紧固螺栓时,管内最大内压应根据设计压力确定,当设计压力小于0.6mPa时,热紧最大内压为0.3mPa ;设计压力不大于0.6mPa时,热紧最大内压为0.5mPa , 冷紧一般应卸压.2.9.2.3管道焊接a.对口前应将接口端的坡口面及内外管壁15〜20mm 内的铁锈、泥土、油脂等脏物消除干净.b.不圆的管口组对前应进行修整.地面上转动焊口组对时,可以放在滚轮上面,多转动几次管子,使错口值减小和间隙均匀.c.管子、管件组对时,应检查坡口的质量.坡口外表上不和有裂缝、夹层等缺陷.d.对口间隙应符合要求,除设计规定的冷拉焊口外,对口时不得用强力对正,以免引起附加压力.e.对口间隙过大,允许用加热管子的方法来缩小间隙,也不允许加偏垫或多层垫等方法来去除接口端面的空隙、偏差、错口或不同心等缺陷.f.管件组对,其内壁应做到平齐,内壁错量不大于0.5mm.g.管子对口时应检查平直度,在距离接口中央200mm 处测量,允许偏差0.5mm,但全长允许偏差最大不超过2mm.2.9.2.4管道冲洗试压2.9.2.4.1管道安装后应进行系统冲洗,管道系统冲洗应在管道试压合格后,调试运行前进行,可与试压连续进行,系统清洁前方能与制冷设备或空调设备连接.2.9.2.4.2管道冲洗进水口及排水口应选择适当位置,并能保证将管道系统内的杂物冲洗干净为宜.排水管截面积不应小于被冲洗管道截面的60% ,排水管应接至排水井或排水沟内.2.9.2.4.3冲洗时,以系统内可能到达的最大压力和流量或不小于1.5m/s 时进行,直到出口处的水色和透明度与入口处目测一致为合格.2.9.2.4.4管道穿墙或楼板时应配合留洞或预埋套管,管道与墙壁之间留50mm间隙.非特别注明外,管道与墙壁或与套管之间的间隙应用耐火的柔性材料密实填充.安装在楼板内的套管其顶部应高出地面20mm .2.9.2.4.5管道安装前必须将管内的污物及锈蚀去除干净；安装停顿期间对管道开口应封闭.2.9.2.4.6管道系统安装后必须进行水压试验,冷冻水系统和冷却水系统试验压力为工作压力 1.25倍,最低不小于0.6MPa < 水压试验时,在10min内,压力下降不大于0.02MPa ,且外观检查不漏为合格.2.9.2.4.7冷凝水坡向正确,坡度符合设计要求.风机盘管冷凝水管按规定要求必须进行闭水、通水试验.2.9.2.4.8冷凝水系统的渗漏试验可采用充水试验,无渗漏为合格.采用阻燃橡塑海棉保温的管道2.9.2.5管道保温(1)保温风管、水管在外表除锈后,刷防锈底漆两遍；不保温风管,金属支吊架等,在外表除锈后,刷防锈底漆和色漆各两遍.(2)空调送回风管、新风管采用阻燃型橡塑海绵保温,采用专用配套粘粘剂固定,接头处用胶带密封.粘前将风管壁上尘土,油污擦净.保温板与风管部件外表应粘接牢固,不得脱落.保温材料纵向接缝不宜设在风管底面.(3)冷却水管、空调冷、热供回水管、冷凝水管采用橡塑海绵管壳保温(d 0 57mm, §=20mm ; 57mm < d < 159mm, 6=25mm ; d>159mm, 葬30mm ).冷冻水和和空调风管穿墙处和楼板处,保温不得间断,并用不燃材料堵严.蒸汽管保温采用5mm厚的珍珠岩保温, 外包铁丝网,最后再抹20mm厚硅酸铝保护壳.(4)管道保温应在水压试验合格,防腐已完方可施工,不能填倒工序.(5)金属保护壳施工应符合以下规定a.金属保护壳可采用咬口、怫接、搭接等方法施工.外表应整洁、美观.b.圆形保护壳应紧贴绝热层,不得有脱壳、褶皱、强行接口.接口搭接应顺水,并有凸棱增强,搭接尺寸为2 0〜2 5 mm ;采用自攻螺丝紧固时,螺丝间距应均匀,并不可刺破防潮层.c.保温保护壳一般属明露局部,务必作到下料精确,保证棱角规那么,圆弧均匀,外表平整美观,无凸肚及凹陷.。
工程中央空调管道安装方案
工程中央空调管道安装方案一、前言随着现代化建筑的不断升级，中央空调系统已成为大型商业建筑、工业厂房和办公场所中不可或缺的一部分。
中央空调系统通过管道输送冷热空气，为室内提供舒适的温度和空气质量，因此中央空调管道的安装是对系统运行效果的重要保障。
本文将围绕中央空调管道的设计、安装和维护等方面展开详细的阐述。
二、中央空调管道设计1. 基础情况分析在进行中央空调管道设计时，需要首先对建筑的基础情况进行分析。
包括建筑的结构类型、建筑布局、楼层高度、房间功能等。
通过对建筑的基础情况分析，可以确定中央空调系统的类型、管道走向以及管道布置。
2. 空调负荷计算在设计中央空调系统时，需要进行详细的空调负荷计算，包括冷负荷和热负荷。
这些负荷计算结果将直接影响到中央空调系统的制冷制热能力和管道尺寸的确定。
3. 管道走向设计根据建筑的布局和结构特点，确定中央空调管道的走向。
一般情况下，管道应尽量避免在墙面和天花板之外的区域出现，以保持建筑的整洁和美观。
4. 空气流动分析进行空气流动分析，确定管道的布置和尺寸。
通过模拟空气流动情况，优化管道设计，以提高系统的运行效率和能源利用率。
5. 防火安全设计中央空调管道的设计需要考虑防火安全要求。
管道应符合建筑防火设计要求，采取相应的防火措施，确保系统在发生火灾时能够有效地阻隔火灾扩散。
三、中央空调管道安装1. 管道材料选择在进行中央空调管道安装时，需要选择合适的管道材料。
一般情况下，常用的管道材料包括镀锌钢管、不锈钢管和聚氯化物管等。
根据实际情况选择适合的材料，确保管道的质量和耐久性。
2. 安装工艺要求在进行管道安装时，需要严格按照相关要求进行施工。
管道的安装应符合设计要求，确保管道的走向、斜度和连接方式等符合标准。
此外，对于弯头、转角和支架等部位需要进行精确的定位和固定，以确保管道的密封性和稳定性。
3. 管道连接技术管道连接技术对于中央空调系统的安装至关重要。
在进行管道连接时，需要严格按照相关规范进行操作，包括焊接、螺纹连接、法兰连接等。
空调系统中的冷凝水管设计与安装全套
空调系统中的冷凝水管设计与安装全套-冷凝水管的选配和安装原则1、选配标准首先，我们需要考虑选择合适的管材。
通常情况下，常见的冷凝水管材质包括PVC和铜管。
PVC管具有轻便、抗腐蚀、低成本等优点，适用于大多数场景。
而铜管则更坚固耐用，适用于高负荷和高温度的系统。
因此，在选择管材时，需要根据具体的空调系统要求和建筑环境来做出决策。
其次，管径的选择也至关重要。
过小的管径会导致冷凝水排放不畅，容易堵塞，而过大的管径则会浪费材料和空间。
选择管径应该根据空调系统的容量和冷凝水的流量来确定，确保系统运行顺畅。
最后，管道的长度也需要根据建筑布局和地理环境来选择。
过长的管道可能会增加系统的阻力，而过短的管道则可能无法满足需要。
在选择长度时，需要充分考虑冷凝水的排放点和系统的布局。
2.安装原则为了保证冷凝水管的顺畅排水，以下是一些安装原则：(1)管道的坡度：冷凝水管应该具有适当的坡度，以确保水能够顺利流向排水点。
通常，每米长度的坡度应在5毫米到10毫米之间。
(2)弯头数量的最优化：过多的弯头会增加水流的阻力，降低排水效率。
因此，在设计中应尽量减少弯头的数量，或者使用弯头半径较大的型号。
(3)管道支架的稳固性：管道支架应安装稳固，以防止管道下垂或摇晃。
这有助于保持管道的坡度和排水效率。
(4)系统兼容性：不同类型的空调系统对冷凝水管材质和尺寸有特定的要求。
在安装新管道或更换现有管道时，必须确保其与系统兼容。
这包括管材的选配、管径的匹配以及连接方式的符合。
二冷凝水管设计安装的步骤(1)初步设计：从建筑结构和空调系统的布局出发，规划管道的初步走向。
考虑建筑的结构特点和使用功能，优化管道布局。
(2)详细规划：深入细化管道的具体布局，包括连接点、转弯处和坡度。
讨论如何在设计中融入检修和清洁的便利性。
(3)安装准备：列出安装所需的工具和材料清单，包括管道、接头、固定件和密封材料等。
准备阶段还包括施工人员的培训和安全教育。
(4)实际安装：实际安装阶段涵盖了从管道铺设到连接、固定以及密封的具体步骤。
中央空调水管安装规范
中央空调水管安装规范5 空调机组安装5(1 安装前检查与准备设备安装前应开箱检查，根据设备装箱清单说明书、合格证、检验记录和必要的装配图和其他技术文件，核对型号、规格以及全部零件、部件、附属材料和专用工具，并由用户签字验收。
5(2 室内机安装5(2(1 室内机机组安装保持水平，空调出风可遍及整个房间，并便于布置连接管、接线、排水管及室外机。
安装时，室内机吊杆螺母必须有防松措施，保证安装安全牢固。
在室内机电器盒及铜管接头下方，必须留有检修口，室内机安装位置必须便于安装与维修。
2(5( 2 室内机如安装的天花板为水泥现浇板，则可采用埋头栓或膨胀螺栓等安装悬吊螺栓来吊装室内机。
如天花板为预制板，则必须采用“T”字吊杆螺栓来吊装室内机。
当天花板强度不够时，则在安装室内机之前应采取措施进行加固，确保安装的可靠、安全性。
5(3 风机盘管机组安装5(3(1 安装前要仔细检查外观，宜进行单机试运转试验，试听声音是否正常、运转是否平稳。
安装完毕后应机组进行水压试验，试验压力为系统工作压力的 1.5 倍。
试验观察时间为 2min，不渗漏为合格。
5(3(2 机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。
5(3(3 机组的下方吊顶应预留检查口以便运行维修的工作。
5(3(4 机组与冷热水管。
冷凝水管、风管、回风箱或风口的柔性接管的连接，应严密、可靠。
5(3(5 在安装过程中，必须注意以下几点:(1)为确保排水通畅、运转正常，机组安装必须水平。
2 ILLUSION 机组的维修空间示意图 Mini-KOOLMAN 机组的维修空间示意图5(4(2 悬挂在外墙上的室外机，机架与墙体连接、室外机与机架连接应紧密，必须保证质量和承受能力。
制冷量在 7KW 以上的室外机组严禁使用钢支架和膨胀螺栓墙体安装。
5(4(3 室外机安装在屋顶平台或阳台上，应用钢筋混凝土浇注一个高出地面 200,300mm 的机座平台，也可作型钢制成钢托架，在室外机周围或机座周围都必须设有排水槽，尤其安装在屋顶平台上，必须注意防水施工，保证屋顶不漏。
家装中央空调冷凝水管安装问题浅析
2021年3月第1期（第40卷总154期）制冷81文章编号：ISSN1005-9180(2021)01-0081-04家装中央空调冷凝水管安装问题浅析程天正（珠海格力电器股份有限公司，珠海519000）［摘要］本文对家装中央空调室内机漏氟案例进行分析，得出空调冷凝水排水管接入建筑排污管中导致了室内机蒸发器腐蚀泄漏；通过工程实验给出中央空调冷凝水管安装规范要求。
［关键词］冷凝水管；中央空调；蒸发器腐蚀［中图分类号］TB［文献标志码］B doi：10.3969/J.ISSN.1005-9180.2021.01.013Analysis on the Installation of Condensing Water Pipe ofCentral Air ConditionerCHENG Tianzheng{Zhuhai Gree Electric Appliance Co.,Ltd,Zhuhai519000）Abstract：This paper analyzes the case of Freon leakage of indoor unit of home installed central air conditioner,and concludes that the condensate drain pipe of air conditioner is connected to the sewage pipe of building,which leads to the corrosion and leakage of evaporator of indoor unit of air conditioner;According to the engineering experiment,the installation specification of condensing pipe of central air conditioner is obtained.Key words:Condensate Pipe;Central Air-Conditioning;Evaporator Corrosion售后工程师对某用户空调不制冷进行维修处理，分析后判断是空调系统制冷剂不足，经过细致检查发现室内机蒸发器铜管有漏点，该漏点造成制冷剂泄漏，导致机组制冷效果差。
空调水管的制作、安装
空调水管的制作、安装1、管材使用及连接要求1）空调水管(冷冻、热水管)直径DN20-DN100采用热镀锌钢管，直径DN100以上采用无缝钢管。
2）空调冷凝水管(包括新风机组、风机盘管、分体空调器)采用PVC管。
3）风机盘管接口至关断阀之间的管道采用铜制软管，其工作压力为1.0MPa。
2、管道安装一般要求1）空调供回水立管及水平管翻高形成气囊的最高处设置排气装置，立管及水平管翻低的最低处设置排水装置，立管底部排水阀应有不小于100mm的集污管段长度。
2）空调冷凝水管应顺排水方向设置坡度安装，严禁倒坡。
空调机组（包括新风机组）冷凝水管出口处应设存水弯或其他隔气措施。
3、管道支、吊架安装1）管道的支、吊架按国标03SR417-2“装配式管道吊挂支架安装图”和95R417-1“室内热力管道支吊架”标准制作。
保冷管道与支、吊架之间应垫经防腐处理的木衬垫或高密度难燃型酚醛发泡鞍座，垫块厚度就与绝热厚度相同。
2）所有管道支吊架须符合设计规范要求，并按国家有关标准进行制作、安装，其中空调水管道支、吊架应设置隔热的硬木垫。
3）管道支吊架间距须满足下表要求：1）在某些重要设固定支架，其余均设置普通支架，各种支架形式见下图：注意事项：因楼面为预应力钢筋混凝土结构，为避免损坏钢筋，支吊架固定前要与土建施工单位配合好。
施工顺序为：能沿墙、柱敷设的尽可能沿墙面、柱面敷设。
单管支架形式普通排管吊架棚固定形式： 排管吊架梁固定形式：4、管道安装质量要求1）管道安装前必须将管内的污物清除干净，施工过程中主管上的三通孔用胶带封闭，待与支管连接时去掉封闭胶带，进行连接；2）管道切割：小管径管材采用机械切割；大管径管材采用氧气－乙炔切割，砂轮机打磨；3）管道穿墙或楼板处必须设置套管，套管直径应比管道直径大2号。
安装在墙体内的套管，其两端应与墙饰面相平；穿楼板的套管应高出建筑面层20mm （厨房、卫生间内应高出地面50mm ）。
4）管道的焊缝不得设在套管内，保温工程竣工后，套管与保温层外径之间的空隙用不燃保温材料塞紧。
冷凝水管设计
冷凝水管设计
对于中央空调机组来说，其冷凝水管是必不可少的。
制冷时，空气中的水分会在蒸发器表面形成冷凝水，必须保证这些冷凝水顺利地排出，否则会产生漏水等事故。
一、基本要求
1、空调冷凝水管应独立布置，与其他建筑水管分开布置。
2、水平向冷凝水管的斜度应不小于1：100，并尽量缩短其长度，当长度较长时，应每隔0.8-1.0米设置悬挂结构，防止冷凝水管下垂。
3、对于冷凝水盘位于空调机组内负压区时，在连接冷凝水管时必须设置存水弯。
4、采用集中排水方式时，应遵循“就近原则”，并尽量减少同一冷凝水管所连接的空调机组的数量。
二、集中排水方式
1、必须保证冷凝水自上而下午汇流入集中排水管，防止回流。
2、汇流后的管径应根据排水量不同来选择，一般应大于汇流前的管径。
●首先应计算出汇流后汇流水管的中总流量，再按下表进行选择。
●排水量可按下游连接的室内机总量进行估算。
（名义制冷能力1匹每小时产生2升冷凝水）
PVC管作为冷凝水管，其规格和内径如下表。
空调安装：安装冷凝管
随着家用中央空调的普及，为了中央空调能够正常的使用，不管是安装人员还是用户都要掌握一点隐蔽工程安装知识，至少知道点隐蔽工程的安装细节。
第一、材料的选购，现在大部分工程公司都是采用给水U-PVC管，专用胶黏结。
其他可选用材质有：PP-R管、PP-C管和热镀锌钢管；不允许使用铝塑复合管。
第二、排水管安装准备:冷凝水管安装前，应确定其走向和标高，避免与其他管线交叉，以保证坡度顺直;管道吊架的固定卡子高度应当可以调节，并在保温外部固定。
通常可根据冷负荷的大小选择确定冷凝水管的公称直径。
第三、是管路的坡度,为了使冷凝水顺利排出室外，内机到主管道必须有1%的坡度，干管坡度不得少于0.3%，且不得出现倒坡。
这个坡度不能太大，坡度太大，后面的冷凝水管太低，影响用户的吊顶标高，如果影响了吊顶的高度，有可能就会被装修的抬高，虽然管路.上有提示标识，也不能保证装修的工人不抬高冷凝水管。
注：排水管干管的管径不宜小于32mm。
第四、防止对冲，水平排水管必须避免对冲现象，以免出现倒坡和排水不畅。
解决对冲的方法请参照下图：第五：设置通气孔，排水管最高点应设通气孔，以保证冷凝水顺利排出，排气口必须朝下，以免污物进入管道内。
第六、排水管吊架间距：具体操作方法是：首先把冷凝水管总出水口堵上，然后用水把每一个接水盘都充满水，检查水管的每一个接头是否有漏水或者渗水，如果没有渗水，四个小时以后就可以给冷凝水管保温。
第七、通水和满水试验:管道连接完成后，应做通水试验和满水试验，一方面检查排水是否畅通，另一方面检查管道系统是否漏水。
提醒:冷凝水管做完12小时已后，-定要做通水试验和满水试验,通水试验就是给每一个内机接水盘内倒入干净的水，查看冷凝水管是否能顺利排出，满水试验很多人不知道做，这个稍微有点复杂,第八、水管保温:保温材料接缝处，必须用专用胶粘接,然后缠橡塑.胶带，橡塑胶带宽度不小50mm,保证牢固，防止凝露。
因为冷凝水水温较低，流入冷凝水管之后会因为温度差在冷凝水管外壁产生凝露。
冷凝水管道安装技术要求
冷凝水管道安装技术要求
冷凝水支管应采用斜三通或落水弯头与竖管连接，两支管合流时错位方法连接。
固定件间距不大于3m。
楼层高度小于或等于4m，立管可安装1个固定件。
立管安装前清理场地，根据需要支搭操作平台。
清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。
复查上层洞口是否合适。
立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。
安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止。
合适后即用自制U型钢制抱卡紧固于伸缩节上。
冷凝水排水管安装规范
一、冷凝水管排放的施工要求：
1冷凝水管安装前须将其内壁清理干净。
2冷凝水管对接或拐弯时须用直通和弯头粘接。
3冷凝水管须以设计规定的坡度排放,以保证出水畅通。
4所有粘接须尽可能牢固，严防漏水。
5保温管与冷凝水管须接触紧密，外观漂亮。
6冷凝水管每1.5-2m左右须装吊钩。
7冷凝水管在安装完毕后需注水试漏。
二、冷凝水管的布置
1若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。
2若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。
冷凝水管道安装
1、冷凝水管道水平管应有大于或等于8‰的坡度,软管连接应牢固,不得有瘪管和强扭现象,软管连接长度不得大于150mm,以保证流水畅通
2、管道穿墙、楼板处要设置套管，穿外墙装防水套管
3、凝结水水平管的坡度不小于0.01，泄水往指定地点，安装完毕后应试水，确保排水顺畅
技术要点
质量控制
1、连接排水管时，不要强行将排水管连接到机器上，从连接处到机器之间的配管必须固定在墙、框架或其他支撑上，并且要尽可能的靠近机器
2、制作吊架：标高确定后，按照冷凝水管系统所在的空间位置，确定冷凝水管支、吊架形式。
3、管道安装：管道安装原则：先大管，后小管；先主管，后支管；先上部，后下部。冷凝水管道的横管与横管、横管与直管的连接应顺畅，并且应有不小于1％的坡度坡向排水方向。
4、检查排水情况：在接线和排水管连接完成后，采用以下程序检查排水是否通畅，为此，准备一个水桶，抹布用来收集，擦净洒出来的水。
2、如果有必要增加排水管的高度，在连接口以后最大提高高度不超过50cm，否则会导致漏水
检验方法
检验工具
目视检测；工具检测：水平尺、钢卷尺
成品保护
1、保温材料应放在干燥处妥善保管，露天堆放应有防潮、防雨、雪措施，防止挤压损伤变形
2、拆移脚手架时不得碰坏保温层由于脚手架或其他因素影响当时不能施工的地方应及时补好，不得遗漏
质量标准1冷凝水管道水平管应有大于或等于8的坡度软管连接应牢固不得有瘪管和强扭现象软管连接长度不得大于150mm以保证流水畅通2管道穿墙楼板处要设置套管穿外墙装防水套管3凝结水水平管的坡度不小于001泄水往指定地点安装完毕后应试水确保排水顺畅技术要点质量控制1连接排水管时不要强行将排水管连接到机器上从连接处到机器之间的配管必须固定在墙框架或其他支撑上并且要尽可能的靠近机器2如果有必要增加排水管的高度在连接口以后最大提高高度不超过50cm否则会导致漏水检验方法检验工具目视检测
空调冷凝水管安装规范
空调冷凝水管安装规范空调冷凝水管安装规范一、总则空调冷凝水管是用于排放空调室内机产生的冷凝水的管道，其安装规范旨在确保冷凝水的有效排放，保证系统正常运行以及防止水管漏水等问题的发生。
二、材料选择1. 冷凝水管应选用具有良好耐腐蚀性能的材料，如PVC、聚丙烯、不锈钢等。
2. 冷凝水管的直径应根据室内机的冷凝水排放量来确定，通常在20mm至50mm之间。
三、安装位置1. 冷凝水管应尽量靠近室内机布置，避免过长的水管，减少压力损失。
2. 冷凝水管应选择合适的位置，远离电气设备和易受热源影响的地方，以防止冷凝水因受热蒸发而无法排放。
3. 冷凝水管的安装位置应避免长时间暴露在阳光下，以免影响管道的密封性能。
四、布置方式1. 冷凝水管在铺设过程中应保持坡度，确保冷凝水能够自然流动，避免积水现象的发生。
2. 冷凝水管在穿越墙体或屋顶时，应做好防水处理，确保冷凝水不会漏入房间内。
3. 冷凝水管在穿越横梁、楼板等地方时，应采用合适的固定支架进行固定，以防止管道松动或下垂。
五、连接方式1. 冷凝水管的连接应采用专用的接头或密封胶进行连接，确保连接处不会漏水。
2. 冷凝水管的连接处应使用密封胶进行防水处理，以防止水从连接处渗漏。
六、防冻措施1. 冷凝水管的绝缘层应具有良好的防冻性能，以防止水在寒冷环境中结冰堵塞管道。
2. 冷凝水管在穿越寒冷地区的室外空间时，应采取绝缘保护措施，如使用绝缘套管进行保护。
七、定期检查1. 冷凝水管安装完成后，应定期检查冷凝水排放是否畅通，以及连接处是否存在漏水问题。
2. 如发现冷凝水管有漏水或阻塞等问题，应及时修复或更换。
八、安全措施1. 冷凝水管安装过程中，应注意安全操作，避免人身伤害的发生。
2. 安装人员应经过专业培训，具备相关证书，严格按照相关安全规范进行操作。
以上是空调冷凝水管安装规范的主要内容，通过遵循这些规范可以确保冷凝水的有效排放，保证系统的正常运行，同时也能够避免水管漏水等问题对室内环境造成的损害。
中央空调水管系统安装方法
空调水管系统安装方法一、空调水管安装管道的制作、安装过程:材料进场→材料报验→主管焊接→立管焊接→水平干管→空调末端设备安装→水平分支干管→水平支管1 水管道安装前的准备工作(1)管道分规格分批运输到现场,经有关人员检验合格后,管材的规格要符合设计图纸要求放可使用。
(2)阀门等附件的规格、型号要检查其型号、参数是否符合设计要求,验证、收集、保存阀件的合格证书和测试报告,并进行外观检查及必要的试验检查。
(3)管道制作、支吊架制作安装,管道支吊架的形式参见通用图集。
根据上述要求,进行选材、切割、焊接或丝接,并编号或布置到相应的安装区域,支架安装前刷防锈漆两遍,所有金属构件在刷漆前一定要对构件进行除锈、清理、去油污等表面处理工作;管道支架的安装位置要准确避免在构筑物薄弱位置建立管道支架。
每处支吊架的冷热水保温管均应木托与铁件隔开;支吊架的最大间距符合图纸及规范要求。
支架安装,室内各层首先确定直管段两端吊架的水平位置和标高,中间各支架的位置用两端拉直线的方法来确定,在每个主梁和次梁下安装吊架;支管吊架在管道末端安装,吊架用膨胀栓固定在梁上或楼板顶棚。
空调水立管支架隔层安装在主梁上,安装时要保证管道中心垂直。
2管道支架(1) 空调水管系统管道采用焊接钢管,DN≤50MM丝接,DN>50MM焊接。
冷凝水管采用镀锌钢管,DN≤50MM丝接DN>50MM焊接。
(2) 管道安装必须按图纸设计要求的轴线位置、标高、坡度进行定位放线。
安装前,将管内异物清理干净。
(3) 水平管、立管可以使用手动葫芦加人工,吊装时要注意两端平衡起吊,以防滑落伤人;管道安装在符合图纸设计的基础上,要与各有关专业协调,做好空间上的合理安排。
(4) 阀门安装应紧固、严密,与管道中心线垂直,并能操作并且灵活方便。
(5) 管道敷设在满足保温层要求的前提下,尽量布置得合理、美观、符合工艺流程。
一般情况下,若有管道交叉,则小管服从大管。
(6) 除污器水平或垂直安装,用角钢托架,并留出拆洗过滤网用的空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1“H2O=249Pa 1”=25.4mm 15
连接冷凝水盘的三种存水弯
PVC管 管
16
连接冷凝水盘的三种存水弯
铜管
17
连接冷凝水盘的三种存水弯
镀锌管
18
存水弯的经验安装
冷凝水管必须安装U型弯
坡度不小于1:100
>102mm 冷凝水盘
其余三个排水出口需用 随机配备塑料堵头封住 当不能确定机组的静压时，可按照 经验值(见图示)来安装存水弯。
俘获的空气柱
此示意图安装了2个P型存水弯。运转状态下 的现象：冷凝水充满了第一个存水弯并溢出 在第二个存水弯形成水封。在2个水封之间俘 获了1个空气柱。
10
双存水弯的冷凝水系统
注：A－两个水柱高度几乎相同
冷凝水盘
水位上升
A
俘获的空气柱
A 当冷凝水水位上升时的现象：俘获的空气 柱的压缩比小于1％可以忽略不计。冷凝水 流经第一个存水弯至第二个存水弯，第二 个存水弯的水位上升的高度接近第一个存 水弯上方的机组冷凝水高度。
24
练 习
110KW
110KW
有两台110KW冷量的空调箱，请设计其冷凝水管？
25
11
双存水弯的冷凝水系统 冷凝水盘 最高边缘
注：A－两个水柱高度几乎相同
A B>A时，冷凝水溢流； B<A时，冷凝水畅通。
俘获的空气柱
当冷凝水水位上升至冷凝水盘最高边缘时 的现象： •2个A的水位上升至相同高度时，冷凝水 盘开始溢流。 •如果第一个存水弯上方冷凝水盘内的冷凝 水水位高度大于第二个存水弯中B的高度， 冷凝水能够正常排出。
风机停转时 大气压力
冷凝水盘 A
To Drain
7
正确设计的冷凝水存水弯
当风机启动时水封波动到系统最大负静压，当风量稳定 时水封下降至正常运转静压。此现象存在几秒钟，但不 会在有正确设计的冷凝水存水弯系统中出现问题。
风机启动时 负压
B
冷凝水盘
To Drain
8
正确设计的冷凝水存水弯
正常运转状态下的冷凝水系统 A的水封高度是系统中的负静压 C的水封高度至少是系统最大负静压的2倍
22
冷凝水提升泵
由于建筑物的层高限制 无法在有限的吊顶空间 内安装存水弯，这时可 以考虑加装冷凝水提升 泵，来确保冷凝水的顺 畅排出。
23
结 论
1、不使用任何缩减装置 2、冷凝水管必须安装存水弯 3、给自由排水提供倾斜冷凝水管 4、给冷凝水管保温防止凝露、凝水 5、在冬季运转时，防止冷凝水管冻结提供一些措施 6、不要将冷凝水管连接到密闭的排水系统
空气进入 开放的凝水盘
3
设计不正确的冷凝水存水弯 风机停转时
抽出式系统 存水弯的进出口在 同一高度
大气压力
冷凝水盘
当风机停转时,冷凝水会排出至 水平位置
4
设计不正确的冷凝水存水弯 风机运转
抽出式系统 存水弯的进出口在 同一高度
负压
冷凝水盘
5
设计不正确的冷凝水存水弯
6
正确设计的冷凝水存水弯
当风机停转时，水封的高度A至少 是机组最大负静压的2倍。最大负 静压是当风机运转时，存在于盘管 和风机之间的区域的负压。
12
双存水弯的冷凝水系统 － 第二个存水弯的错误
冷凝水盘 当B的高度大于A时，冷凝水会溢流。
冷凝水管下垂形成存水弯
13
双存水弯的冷凝水系统 － 第一个存水弯的错误
冷凝水盘
冷凝水管下垂形成存水弯
当B的高度大于A时，冷凝水会溢流。
14
提供正确的存水弯
冷凝水存水弯的设计 … 存水弯的总高度L 存水弯的总高度L = X + H + 1.5 • D
排污堵头
>70mm
19
冷凝水的创新设计
阀门
最小50mm
h0
20
• 辅助出水盘
辅助出水盘排水管不应与主水盘排水管相连
水平安装的机组，机组下方装有昂贵重要设备时，都应加 装现场制作的辅助出水盘(需保温)。
排水管
辅助水盘
21
冷凝水盘的处理
冷凝水盘必须设计成能自动排水 来防止微生物的孳生
• •
冷凝水盘必须能排水 冷凝水盘为双倾斜式、 防腐蚀材料
风机运转中 负压
C
A
冷凝水盘 A和C的差值至少是正常运转的负静压 按照经验差值要高于正常运转的负静压 原因是肮脏的过滤网或风机启动时水封 的跳跃引起的负静压升高。
To Drain
9
双存水弯的冷凝水系统 冷凝水盘 有意或无意在冷凝水系统 中安装了第二个存水弯也 会引起冷凝水的外溢
第一个被充 满的存水弯
式中 … X =½ H H = 最小1“ + 机组静压 最小1 D = 管的直径
负静压
H
存水弯 总高度
假设机组的静压为249Pa, 冷凝水管直径为20mm L=X+H+1.5D =1.5H+1.5D =1.5(1*25.4+249/249*25.4+20) =106.2mm
X
Housekeeping Pad
冷凝水管存水弯
设计安装
1
冷凝水出口
风机 正压
负压 风机
冷凝水出口
负压
抽出式送风系统
压入式送风系统
2
许多冷凝水问题的原因 －－－没有存水弯 没有存水弯－－－ －－－没有存水弯－－－ 抽出式系统 负压 没有 存水弯
当机组运转时，冷凝水生成并溢出冷凝 水盘或被在开放的冷凝水管中的空气冲 击而滴水和带入风机进入送风管道，主 要原因是由于冷凝水盘的出口处不断有 空气进入，冷凝水无法排出导致水位上 升而溢出冷凝水盘至下方的保温盖板； 由于盖板上方是负压区，冷凝水也无法 从缝隙中溢出不断的积聚，但当风机停 转时冷凝水会象下雨一样流出。
