间歇运动机构
间歇运动机构名词解释间歇运动机构intermittent motion mechanism间歇运动机构有些机械需要其构件周期地运动和停歇。
能够将原动件的连续转动转变为从动件周期性运动和停歇的机构，称为间歇运动机构。
例如牛头刨床工作台的横向进给运动，电影放映机的送片运动等都用有间歇运动机构。
常见的间歇运动机构有：棘轮机构、槽轮机构和不完全齿轮机构间歇运动机构分类间歇运动机构可分为单向运动和往复运动两类。
单向间歇运动机构这种机构广泛应用于生产中，如牛头刨床上工件的进给运动,转塔车床上刀具的转位运动,装配线上的步进输送运动等。
实现单向运动中的停歇是这种机构设计的关键。
在机构运动过程中,当主动件与从动件脱离接触,或虽不脱离接触但主动件不起推动作用时，从动件便不产生运动。
棘轮机构、槽轮机构、不完全齿轮机构、凸轮单向间歇运动机构和擒纵机构等都用这种方法来实现间歇运动。
在不完全齿轮机构中,主动轮1作等速连续转动，从动轮2作间歇转动。
主动轮只在一段圆周上有4个齿，与这4个齿相啮合的从动轮要做出4个对应的齿间来实现一次间歇运动。
从动轮转动一周,该机构完成4次间歇间歇运动机构运动，轮2共有16个齿间。
轮2停歇期间，两轮的锁止弧起定位作用。
凸轮单向间歇运动机构的主动件1是半径为的圆柱凸轮，从动件2是在端面圆周上均布一圈柱销的圆盘。
当凸轮按箭头所示方向转动时，凸轮的曲线槽推动柱销B,使圆盘向左转动;当柱销B运动到前一柱销A位置时,柱销C进入凸轮槽内。
这时,凸轮槽位于凸轮圆柱体的圆周上，凸轮的转动不能推动柱销运动，故圆盘不动，从而完成一次间歇运动。
此外，还有瞬时停顿的间歇运动机构。
往复间歇运动机构在往复间歇运动的机构中，应用最广的是凸轮机构,其中还有其他常用的两种类型。
①往复摆动间歇运动机构：它利用连杆上一点C 的一段近似圆弧[c1c2]来实现摇杆带停歇的往复摆动构件C1D 的一端通过铰链与连杆在C1点处联接，另一端通过铰链D与摇杆联接，并且铰链D必须位于圆弧[c1c2]的圆心处。
往复直角运动机构

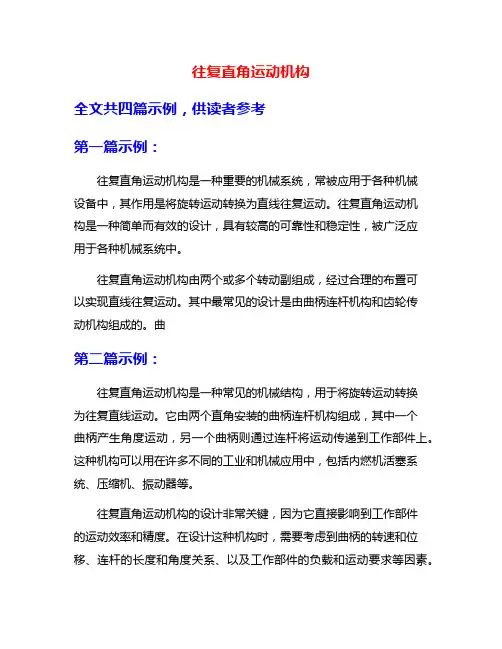

往复直角运动机构全文共四篇示例，供读者参考第一篇示例：往复直角运动机构是一种重要的机械系统，常被应用于各种机械设备中，其作用是将旋转运动转换为直线往复运动。
往复直角运动机构是一种简单而有效的设计，具有较高的可靠性和稳定性，被广泛应用于各种机械系统中。
往复直角运动机构由两个或多个转动副组成，经过合理的布置可以实现直线往复运动。
其中最常见的设计是由曲柄连杆机构和齿轮传动机构组成的。
曲第二篇示例：往复直角运动机构是一种常见的机械结构，用于将旋转运动转换为往复直线运动。
它由两个直角安装的曲柄连杆机构组成，其中一个曲柄产生角度运动，另一个曲柄则通过连杆将运动传递到工作部件上。
这种机构可以用在许多不同的工业和机械应用中，包括内燃机活塞系统、压缩机、振动器等。
往复直角运动机构的设计非常关键，因为它直接影响到工作部件的运动效率和精度。
在设计这种机构时，需要考虑到曲柄的转速和位移、连杆的长度和角度关系、以及工作部件的负载和运动要求等因素。
只有在这些因素合理地配合下，往复直角运动机构才能正常工作并保持稳定性。
往复直角运动机构的工作原理是基于曲柄连杆机构的基本原理，即通过固定一个关节中心，将旋转运动转换为往复直线运动。
在往复直角运动机构中，通常有一个主曲柄和一个从曲柄，它们分别固定在两个直角平面上，并通过连杆连接在一起。
主曲柄通过电机或其他驱动装置提供动力，而从曲柄则将运动传递给工作部件。
往复直角运动机构的优点之一是能够将旋转运动转换为往复直线运动，这种运动形式在许多机械设备中都有重要的应用。
例如，在内燃机活塞系统中，往复直角运动机构可以将活塞的往复运动转换为旋转运动，从而驱动汽缸的压缩和释放。
这种机构还可以应用在压缩机、振动器、水泵等设备中，为这些设备提供所需的运动能力。
另外，往复直角运动机构还具有结构简单、运动平稳等优点。
由于该机构只涉及到两个曲柄和一个连杆，其结构相对简单，易于制造和维护。
而且，由于曲柄与连杆的设计合理，往复运动也非常平稳，不易产生震动和噪音，有助于提高设备的工作效率。
机械设计基础 第4章 间歇运动机构
4.2.3 棘轮机构的应用
1 进给
在机械传动中，除了常用平 面连杆机构和凸轮机构外，还 广泛应用其他机构，如图5-1所 示为牛头刨床工作台进给棘轮 机构。该机构的作用是把曲柄 的连续转动通过棘轮机构变成 时动时停的间歇运动，通过丝 杠、螺母带动工作台作横向间 歇送进运动，使牛头刨床完成 工件的刨削加工。
02 棘轮机构
4.2.1 棘轮机构的工作原理
棘轮机构由棘轮、棘爪、摇杆及机架等组成，如图5-5所示。主动件棘爪 铰接在 连杆机构的摇杆 上，当摇杆顺时针摆动时，棘爪推动棘轮 转过一定的角度；当 摇杆逆时针摆动时，止退棘爪 阻止棘轮转动，棘爪在棘齿背上滑过，此时棘轮停 歇不动。因此，在摇杆作往复摆动时，棘轮作单向时动时停的间歇运动。
棘爪
小链轮
轮毂（后轮）
图5-11 内啮合棘轮机构
03 槽轮机构
4.3.1 槽轮机构的工作原理
1. 组成：带圆销的拨盘、带有径向 槽的槽轮。拨盘和槽轮上都有锁 止弧：起锁定作用。
2. 工作过程：拨盘连续回转，当两 锁止弧接触时，槽轮静止；反之 槽轮运动。
3. 作用：将连续回转变换为间歇转 动。
4.3.2 槽轮机构的类型
齿式棘轮机构
摩擦式棘轮机构
4.2.2 棘轮机构的类型
按其工作原理可分： 齿式棘轮机构和摩擦式棘轮
机构。
齿式棘轮机构
摩擦式棘轮机构
4.2.2 棘轮机构的类型
按啮合情况分： 外“啮合”和内“啮合”两种型式。
摇杆 止回棘爪
棘爪 棘轮
内啮合齿式棘轮机构
4.2.2 棘轮机构的类型
按从动件的运动形式不同分： 单动式棘轮机构、双动式棘轮机构、可变向棘轮机构
