1地形图基本知识讲解
测量学 第七章(1) 地形图基本知识
1:5000→四幅1:2000； 1:2000→四幅1:1000； 1:1000→四幅1:500。 矩形分幅及面积见表。
17
§7.2
大比例尺地形图的分幅和编号 矩形分幅和编号
7.2.3
矩形分幅的编号，一般采用该图幅西南角的x 坐标和y坐标以公里为单位，之间用连字符连接 。如3810.0－25.5。 编号时，1:5000坐标取至1km; 1:2000、1:1000，坐标取至0.1km； 1:500坐标取至0.01km. 小面积测图，还可采用其他方法编号。如行 列式或自然序数法。较大测区，测区有多种测 图比例尺时，应进行系统编号。
15
16
§7.2
大比例尺地形图的分幅和编号 矩形分幅和编号
7.2.3
为满足工程设计、施工及资源与行政管理的需要所 测绘的1:500、1:1000、1:2000和小区域1:5000比例尺 的地形图，采用矩形分幅，图幅一般为50cm×50cm或 40cm×50cm，以纵横坐标的整公里数或整百米数作为 图幅的分界线。50cm×50cm图幅最常用。
地貌符号
地势起伏小，地面倾斜角一般在2°以下，比高 一般不超过20m的——平地； 地面高低变化大，倾斜角一般在2°～6°，比高 不超过150m的——丘陵； 高低变化悬殊，倾斜角一般为6°～25°，比高 一般在150m以上的——山地； 绝大多数倾斜角超过25°的——高山地。 表示地貌的方法有多种，对于大、中比例尺主要 采用等高线法。对特殊地貌采用特殊符号。
《测量学》
第7章 大比例尺地形图的基本知识
丁光亚 温州大学.建筑与土木工程学院
地图：按一定的法则，有选择地在平面上表示地球
表面各种自然现象和社会现象的图，通称地图。
按内容分：普通地图及专题地图。 普通地图：综合反映地面上物体和现象一般特征的 地图，内容包括各种自然地理要素（如水系、地貌、植 被等）和社会经济要素（如居民点、行政区划及交通线
七年级上册地形图知识点
七年级上册地形图知识点地形图是地面在平面上的映像，通俗的说，就是地图。
在地理学中，地形图是地球表面地形和人文地理现象的几何图示，是一种规划和整理地球表面地理信息的方法。
在七年级的地理学中，地形图是一个重要的知识点，下面将具体介绍其相关知识和应用。
一、地形图的基本要素地形图的基本要素包括：比例尺、等高线、河流、湖泊以及独立的山峰等。
如下图所示：图中的A、B、C、D是山峰，河流、湖泊、森林、道路等信息也在地形图上展示。
通过这些信息，我们可以了解到地形图所展示的区域内的自然和人文环境。
二、利用地形图判断地貌特征地形图是反映地貌特征的重要工具。
通过它，我们可以看到山峰、河流、湖泊等地貌特征的位置和分布，进而对地理环境有更深层次的了解。
例如，从下图可以看出此地区地势的高低差，湖泊和山峰的分布情况，从而推断此地区的地形和地理环境：通过观察地形图，我们还可以了解到该区域的山脉、山间谷地、河谷、平原等信息。
这对研究该区域的资源、气候以及文化历史等都有重要的帮助。
三、利用地形图制定旅行路线当我们要进行户外旅行时，地形图也是一个重要的工具。
通过地形图，我们可以了解到山峰、河流、湖泊、林地等位置和分布情况，从而规划出最佳旅行路线。
同时，地形图还有助于我们避开危险地带，确保旅行过程的安全。
例如，在下图中，我们可以根据地形图规划出穿越山区的路线，并避开险峻的山峰和陡峭的悬崖：四、结语地形图是地球表面地理信息的重要表现形式，是学习地理学不可缺少的一个工具。
在七年级的地理学中，地形图是一个重要的知识点，通过学习它，我们可以更好地了解和掌握地球表面的地理知识，更好地探索和处理地球上复杂的自然环境和人文环境。
地形图基本知识(20210410003351)
地图学基础知识1．什么是地图？地图是按照一定的法则,有选择地以二维或多维形式与手段在平面或球面上表示地球（或其它星球）若干现象的图形或图像，它具有严格的数学基础、符号系统、文字注记，并能用地图概括原则，科学地反映出自然和社会经济现象的分布特征及其相互关系。
2、什么是数字地图? 数字地图是存储在计算机的硬盘、软盘、光盘或磁带等介质上的，地图内容是通过数字来表示的，需要通过专用的计算机软件对这些数字进行显示、读取、检索、分析。
3、什么是栅格图？栅格图是基于一套行列组成的方格数据模型，使用一组方格描述地理要素，每一个方格的值代表一个现实的地理要素。
栅格数据适合于做空间分析和图象数据格式的存储，不适合做不连续的数据处理。
4、什么是数字栅格地图（DRG）？数字栅格地图（DRG）是纸质地图的栅格数字化产品。
每幅图经扫描、几何纠正、图幅处理与数据的压缩处理，形成在内容、精度和色彩上与地图保持一致的栅格文件。
5、什么是栅格图像？栅格图像，也称光栅图像，是指在空间和亮度上都已经离散化了的图像。
我们可以把一幅栅格图像考虑为一个矩阵，矩阵中的任一元素对应于图像中的一个点，而相应的值对应于该点的灰度级，数字矩阵中的元素叫做像素。
数字图像与马赛克拼图相似，是由一系列像素组成的矩形图案，如果所有的像素有且仅有两个灰度级（黑或白），则称其为二值图像，也即位图；否者称其为灰度图像或彩色图像。
6、什么是矢量图？矢量图是基于直角坐标系统，用点、线、多边形描述地理要素的数据模型或数据结构。
每一个地理要素由一系列有顺序的的x、y 坐标描述，这些要素与属性相结合。
7、为什么要将栅格地图矢量化？纸质地图经扫描仪扫描后，初步保存为栅格图像（常见的格式有TIFF 、BMP 、PCX 、JPEG 等）。
栅格图像在地理应用领域有着这样的缺陷：首先，栅格图像文件对图像的每一像素点（不管前景或背景像素）都要保存，所以其存储开销特别大。
另外，我们不能对图像上的任一对象（曲线、文字或符号）进行属性修改、拷贝、移动及删除等图形编辑操作，更不能进行拓扑求解，只能对某个矩形区域内的所有像素同时进行图像编辑操作。

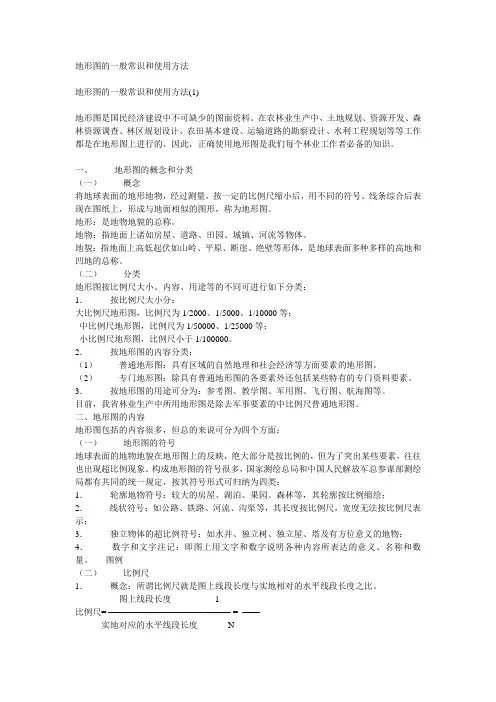

地形图的一般常识和使用方法
地形图的一般常识和使用方法地形图的一般常识和使用方法(1)地形图是国民经济建设中不可缺少的图面资料。
在农林业生产中，土地规划、资源开发、森林资源调查、林区规划设计、农田基本建设、运输道路的勘察设计、水利工程规划等等工作都是在地形图上进行的。
因此，正确使用地形图是我们每个林业工作者必备的知识。
一、地形图的概念和分类（一）概念将地球表面的地形地物，经过测量，按一定的比例尺缩小后，用不同的符号、线条综合后表现在图纸上，形成与地面相似的图形，称为地形图。
地形：是地物地貌的总称。
地物：指地面上诸如房屋、道路、田园、城镇、河流等物体。
地貌：指地面上高低起伏如山岭、平原、断崖、绝壁等形体，是地球表面多种多样的高地和凹地的总称。
（二）分类地形图按比例尺大小、内容、用途等的不同可进行如下分类：1．按比例尺大小分：大比例尺地形图，比例尺为1/2000、1/5000、1/10000等；中比例尺地形图，比例尺为1/50000、1/25000等；小比例尺地形图，比例尺小于1/100000。
2．按地形图的内容分类：（1）普通地形图：具有区域的自然地理和社会经济等方面要素的地形图。
（2）专门地形图：除具有普通地形图的各要素外还包括某些特有的专门资料要素。
3．按地形图的用途可分为：参考图、教学图、军用图、飞行图、航海图等。
目前，我省林业生产中所用地形图是除去军事要素的中比例尺普通地形图。
二、地形图的内容地形图包括的内容很多，但总的来说可分为四个方面：（一）地形图的符号地球表面的地物地貌在地形图上的反映，绝大部分是按比例的，但为了突出某些要素，往往也出现超比例现象。
构成地形图的符号很多，国家测绘总局和中国人民解放军总参谋部测绘局都有共同的统一规定，按其符号形式可归纳为四类：1．轮廓地物符号：较大的房屋、湖泊、果园、森林等，其轮廓按比例缩绘；2．线状符号：如公路、铁路、河流、沟渠等，其长度按比例尺，宽度无法按比例尺表示；3．独立物体的超比例符号：如水井、独立树、独立屋、塔及有方位意义的地物；4．数字和文字注记：即图上用文字和数字说明各种内容所表达的意义、名称和数量。

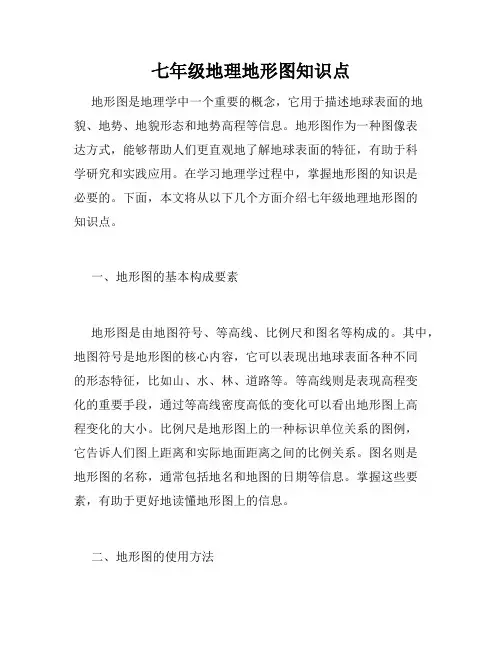

七年级地理地形图知识点
七年级地理地形图知识点地形图是地理学中一个重要的概念，它用于描述地球表面的地貌、地势、地貌形态和地势高程等信息。
地形图作为一种图像表达方式，能够帮助人们更直观地了解地球表面的特征，有助于科学研究和实践应用。
在学习地理学过程中，掌握地形图的知识是必要的。
下面，本文将从以下几个方面介绍七年级地理地形图的知识点。
一、地形图的基本构成要素地形图是由地图符号、等高线、比例尺和图名等构成的。
其中，地图符号是地形图的核心内容，它可以表现出地球表面各种不同的形态特征，比如山、水、林、道路等。
等高线则是表现高程变化的重要手段，通过等高线密度高低的变化可以看出地形图上高程变化的大小。
比例尺是地形图上的一种标识单位关系的图例，它告诉人们图上距离和实际地面距离之间的比例关系。
图名则是地形图的名称，通常包括地名和地图的日期等信息。
掌握这些要素，有助于更好地读懂地形图上的信息。
二、地形图的使用方法地形图的使用方法包括测量距离、计算坡度、确定地形特征和探究人类活动等。
在测量距离时，需先测出比例尺上的长度，再把它转换成现实距离。
在计算坡度时，需根据在地形图上读出所选路径的起点和终点的高程，再计算得出整个路径上的坡度变化。
在确定地形特征时，需熟悉地图符号和等高线的基本知识，可以通过对地图符号和等高线的位置和高低变化的分析，解读地球表面的特征。
在探究人类活动时，则可以通过地形图上的设施符号和特征，了解人类在该地区的活动情况。
三、地形图的精度和制作技术地形图的精度和制作技术是保证地图质量和精确性的重要因素。
地形图的精度可以通过比例尺和图例来表现，比例尺越小、地图图例说明越详细，地图越精确。
制作技术则包括影像制图技术、摄影测量技术和制图软件技术等。
影像制图技术是利用遥感卫星、航空照片、全球定位系统等获取地图信息，然后通过计算机和软件处理成地形图。
摄影测量技术则是通过摄影测量仪等设备，将地面拍摄成数字图像，再通过软件处理成地形图。
制图软件技术则是通过制图软件，进行数字地图的制作，再通过打印或输出成电子文档的方式进行发布和传播。
地形图的基本知识 PPT
1 d MD
M越大,则比例尺越小。
2)、图示比例尺
❖ 一般说来,在图上除写有数字比例尺外,还有 用线段表示的比例尺,这就是图示比例尺。图 示比例尺有直线比例尺、斜分比例尺与复式 比例尺两种。
❖ 直线比例尺:以直线线段的形式表示图上线段 长度所对应的地面距离,具有能直截了当读出 长度值而无需计算及幸免因图纸伸缩而引起 误差等优点。
2、64单位长
复式比例尺: 又iii.称复成投式的比比影例 例比尺尺,,例系又由称尺主投,比影是例比一尺例与尺种局。依部 分比经照例线地尺比组例图合尺主比 例尺与与地纬线图比投例尺影两长种。度变形分布规律设计 的一种图解比例尺。
双标准纬线等 角圆锥投影的 纬线比例尺
等角正切圆柱 投影的纬线比 例尺
(2)、 透明纸平行线法:
s1
1 2
l1·d
s2
1 2
(l1
l2 )?d
sn1
1 2
(ln1
ln
)?d
sn
1 2
ln
·d
s1 s2
l1
l2
d
l3 l4
sn-1 sn
n
s图 li ·d
i 1
s实 s图 M 2
(3)、 求积仪法: 电子求积仪,机械求积仪、
7、5、3 地形图在工程建设中的应 用
2000 1500
2、 确定图上的两点间的水平距离、
❖ 图解法:
1000 2500
1500 2500
图上直截了当量取l DAB=l×M ❖解析法:坐标反算
DAB x2 y2
2400
2300
B
2200
地形图基本知识
一、比例尺
（一）地形图的比例尺
定义：地形图上一段直线长度与地面上相应线段的 实际水平长度之比
比例尺=图距/实距
1 l M L
某区域面积与实地对应区域的投影面积之比的关系式，即
1 f 2 M F
f-地图上某区域的面积，F-实地对应区域的投影面积。
（二）比例尺种类
数字比例尺
数字比例尺是用分子为 1，分母为整数的分数表示。设 图上一线段长度为l，相应实地的水平距离为L，则该地形 图的比例尺为
常用矿图图例表
常用矿图图例表
第二部分 地形图的应用
一.点位的坐标量测
例：量测A点坐标
1.恢复A点所在格网 2.过A作格网平行线 3.用比例尺量DX、DY 设量得DX=38.6m DY=41.3m 则 XA= 700+38.6= 738.6m YA=1100+41.3=1143.3m
1000 900 800 v 700 600 500 1000 1100 1200 1300 1400 1500 1：1000 h
幅内最著名的地名、厂矿企业或村庄 的名称作为图名。图名一般标注在地 形图北图廓外上方中央。
二、地形图的图廓外注记
基本比例尺地形图编号方法：在1:100万图幅编号后，依次 追加比例尺代码、行号和列号。 形式如下：
1:100万 行号
1:100万 列号
比例尺 代码
横行号 纵列号 （3位数） （3位数）
1:50万－ B 1:25万－C 1:10万－D 1:5万－E 1:2.5万－F 1:1万－G 1:5千－H 例：I－49－48 I49D004012
(9-2-3)
500 1000 1100 1200 1300 1400 1500 1：1000
测量学地形图的基本知识培训讲义PPT(讲解)
（4）以最小比例尺图为基础分幅编号
基础图幅编 号为西南角坐 标，其后加罗 马数字Ⅰ、Ⅱ、 Ⅲ…
第二节 地物、地貌表示方法
一、地形图图式
为便于测图和用图，用各种符号将实地 的地物和地貌在图上表示出来，这些符号总 称为地形图图式(GB/T 7929-1995)。图式是 由国家统一制定的，它是测绘和使用地形图 的重要依据和标准
首曲线 — 按基本等高距描绘的等高线（0.15mm) 计曲线 — 为了便于计数每隔4条首曲线加粗一根
等高线并注记高程(0.3mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线(0.15mm)
② 公路 ： 一律按实际位置测绘。 立尺位置：中心、两侧、一侧实量宽度。 转弯、交叉处尺点密，附属物实测。 路堤、 路堑 测绘方法同铁路。 大车路立尺于道中心，按图式绘制。 小路视其重要程度综合取舍，弯曲程度 综合取舍，与田埂重合不绘田埂。
4、管线的测绘
架空管线转折处的支架塔柱实测，直线部分用档距 长度图解确定；塔柱上有变压器时其位置按其与塔柱 的相应位置绘制；电线和管道按符号绘制。
房屋
竹林 灌木 阔叶林
草地
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小 时,就采用统一尺寸,用规定的符号来表示。形 状以读图方便为准专门设计符号的定位点：中 心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比 例，宽度不按比例。
Байду номын сангаас
４．地物注记
有些地物除了用 相应的符号表示外， 对于地物的性质、名 称等在图上还需要用 文字和数字加以注记， 如房屋的结构和层数、 地名、路名、单位名、 等高线高程和散点高 程以及河流的水深、 流速等。
地形图的基本知识解析
37.96 +0.14 39.32 +1.50
36.06 -1.76
35.44 -2.38
37.22 -0.60
36.87 -0.95
38.43 +0.61
38.20 +0.38
1:1000
有填有挖时，分开算:
37.33 －0.49
0
37.07 +0.05
AT
37.29 －0.53
AW
0
38.41 +0.59
Hi－第i个方格的
四个顶点的
平均高程 n－方格个数
H设 H ＝
角
36.06
37.22
35.44
36.87
2 H 边 3 H 拐 4 H中 4n
1:1000
在原图中内插出设计标高通过的等高线 (用虚线表示);
36.16 1 37.3337.82 37.87 2 3 37.96
黄家湾 黎明村 游李村
32.0
1:000
接合表 — 表明该幅图与相邻图幅之间的关系， 一般列于图幅的左上方。
三、地物及其在地形图上的表示方法：
地物 — 地面上天然形成或人工修建的
固定物体。如：房屋、道路、
森林、湖泊、河流等。 根据其形状不同，在地形图上有 以下几种表示法：
1 、比例符号 — 地物的大小、形状与实 地成比例。(如房屋、草 地、公路等) 坚4
行 数
列 数
2
4
12
24
48
96
192
2
4
12
24
48
96
192
地形图图幅编号如下： × ×× × ××× ××× （1） （2） （3） （4） （5） 1：100万图幅的行号字符码 1：100万图幅的列号字符码 比例尺代码 图幅行号数字码 图幅列号数字码 例：北京市1：10万图幅编号是J50D008004 三明市1：10万图幅编号为G50D006008。
地形图的基本知识讲解
第七章地形图的基本知识主要内容和重点：本章主要介绍了大比例尺地形测图中地物、地貌的表示方法。
重点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高线表示基本地貌、地貌特征点、地貌特征线。
7．1 地图、平面图和地形图将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面，得到的图形保持了与地面实体的相似性。
如果不是投影在椭圆体表面，而是投影在平面上，则必须采用特殊的方法才能使变形限制在一定的范围内。
这种特殊的制图方法称为地图投影。
若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。
对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。
工程上所指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。
如果图上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图便称为地形图(图7—1)。
图7—1 1：2000地形图7．2 比例尺地面上的地物或地貌(高低起伏的地表情况)在平面上的投影，不可能按其真实的大小绘在图上，而是将其缩小。
经缩小后，地形图上直线的长度与其地面上相应直线的水平距离之比称为地形图的比例尺。
设在地形图上直线的长度为l ，在地面上相应直线的水平距离为L ，则地形图的比例尺为Ll M =1 （7.1） 比例尺通常将分子化为1表示，M 为比例尺的分母，即 lL M = 如5001，10001，100001 等。
假设某直线在地面上水平距离为92m ，而量出该直线在地形图上长度为4.6 cm ，则地形图的比例尺为 2000192006.41==M 以分数表示的比例尺称为数字比例尺。
数字比例尺的分母表示地面水平距离在图上缩小的倍数。
比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。
地形图基本知识.
第六章地形图基本知识一、学习目的与要求1.掌握地形图的基本知识。
2.理解地形图的分幅与编号。
3.了确测图的准备工作的。
4.掌握常规测图方法。
5.了解地形图的绘制。
6．掌握地形图的识读和应用。
二、课程内容与知识点第一节地形图的基本知识一、地形图按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。
平面图：只表示地物不表示地貌。
二、测图比例尺图上某一线段的长度与地面上相应线段的水平距离D之比，通常以分子等于1的分数形式表示，即：1/M，M称为比例尺分母。
1、数字比例尺：1/M2、图示比例尺三、地形图分类1、大比例尺地形图1：500~1：50002、中比例尺地形图1：5000~1：10万3、小比例尺地形图：小于1：20万四、比例尺精度人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm所代表的地面上的实地距离称为比例尺精度。
即：比例尺精度=0.1M（mm）根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。
所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1所列。
表8-1第一节地形在图上的表示方法一、地物的表示方法五、地物符号1、比例符号：如房屋、池塘等，2、非比例符号：如水井、独立树、测量控制点等3、半依比例尺符号：线状地物4、注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇名、道路名、高程注记、平面控制点点号等。
六、地貌符号地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。
1.等高线原理1)等高线的形成和定义用不同高程而间隔相等的一组水平面P1，P2，P3与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P上，便得到表示该地表面的一些闭合曲线，即等高线。
如图8-5所示的就是地面高程为90m、95m、100m的等高线，所以等高线就是地面上高程相等Array的相邻点连接而成的闭合曲线。
第六章大比例尺地形图的基本知识
第一节 地形图的比例尺
一、地形图的比例尺
1．地形图比例尺的概念
地形图上任一线段的长度与它所代表的实地水 平距离之比，称为地形图比例尺。
2．比例尺的种类
数字比例尺 图示比例尺
（1）数字比例尺
数字比例尺是用分子为1，分母为整数的分数 表示。
设图上一线段长度为d，相应实地的水平距离 为D，则该地形图的比例尺为：
1 0.1mm 0.1mm 1
M 200mm 2000
返回
下一节
地面上有明显轮廓的，天然形成或人工建造的 各种固定物体称为地物。
地球表面的高低起伏状态称为地貌。
地地貌物地形
将地面上各种地物和地貌沿垂直方向投影到水平面 上，并按一定的比例尺，用《地形图图式》统一规定的符 号和注记，将其缩绘在图纸上，这种表示地物的平面位置 和地貌起伏情况的图，称为地形图。
在图上主要表示地物平面位置的地形图，称为 平面图。
使用时，先用分规在图上量取某线段的长度，然后用 分规的右针尖对准右边的某个整分划，使分规的左针尖落 在最左边的基本单位内。
3．比例尺精度
地形图上0.1mm的长度所代表的实地水平距离， 称为比例尺精度，用ε表示，即
0.1M
几种常用地形图的比例尺精度如下表所示。
比例尺 1:5000
比例尺精度 /m
0.50
1:2000 0.20
1:1000 0.10
1:500 0.05
根据比例尺的精度，可确定测绘地形图时测量 距离的精度；另外，如果规定了地物图上要表示的 最短长度，根据比例尺的精度，可确定测图的比例 尺。
例7-1 如果规定在地形图上应表示出的最短 距离为0.2m，则测图比例尺最小为多大?
解 0.1M
地形图基础知识
地形图基础知识一、地形图的基本组成一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。
1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。
2、图号：即地形图的编号。
由地形图所处的经纬度范围所决定。
一般放在图名下方。
3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。
一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：、1：等。
4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。
如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。
外图括用粗实线表示，与内图括平行，用图有二。
一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。
5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。
6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。
它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。
地形图基本知识
地形图基本知识一、基本概念1、地形图坐标系我国的地形图采用高斯－克吕格平面直角坐标系。
在该坐标系中，横轴：赤道，用Y表示；纵轴：中央经线，用X表示；坐标原点：中央经线与赤道的交点，用O表示。
赤道以南为负，以北为正；中央经线以东为正，以西为负。
我国位于北半球，故纵坐标均为正值，但为避免中央经度线以西为负值的情况，将坐标纵轴西移500公里。
2、北京54坐标系1954年我国在北京设立了大地坐标原点，采用克拉索夫斯基椭球体，依此计算出来的各大地控制点的坐标，称为北京54坐标系。
3、WGS84坐标系即世界通用的经纬度坐标系。
4、6度带、3度带、中央经线我国采用6度分带和3度分带：1∶2．5万及1∶5万的地形图采用6度分带投影，即经差为6度，从零度子午线开始，自西向东每个经差6度为一投影带，全球共分60个带，用1，2，3，4，5，……表示。
即东经0～6度为第一带，其中央经线的经度为东经3度，东经6～12度为第二带，其中央经线的经度为9度。
如河北省位于东经113度－东经120度之间，跨第19带和20带，其中东经114度以西（包括阜平县的下庄乡以西、平山的温塘、苏家庄以西，井陉的矿区以西，邢台县的浆水镇以西，武安的活水乡以西，涉县全境）位于第19带，其中央经线为东经111度；114度以东到山海关均在第20带，其中央经线为117度。
1∶1万的地形图采用3度分带，从东经1．5度的经线开始，每隔3度为一带，用1，2，3，……表示，全球共划分120个投影带，即东经1．5～4．5度为第1带，其中央经线的经度为东经3度，东经4．5～7．5度为第2带，其中央经线的经度为东经6度。
河北省位于东经113度－东经120度之间，跨第38、39、40共计3个带，其中东经115．5度以西为第38带，其中央经线为东经114度；东经115．5～118．5度为39带，其中央经线为东经117度；东经118．5度以东到山海关为40带，其中央经线为东经120度。
地形图基本知识及大比例尺地形图测绘
地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
地形图基本知识课件
地形图基本知识
（2）图幅接合表（接图表）
✓ 图幅接合表绘在图幅左上角， 说明本图幅与相邻 图幅的关系，供索取相邻图幅时用。 ✓图幅接合表可采用图名注出, 也可采用图号(仅注 有图号时)注出。
密陡稀缓性：
等高线越密，等高线的平距越小，表示坡度陡； 等高线越稀疏，平距越大，表示坡度缓； 平距相等则坡度相等。
地形图基本知识
§7.2 地形图的分幅编号与图廓注记
地形图分幅有两种方法 • 正方形或矩形分幅——大比例地形图 • 梯形分幅——小比例地形图
地形图基本知识
一、正方形或矩形分幅编号与图廓注记 1、分幅
地形图基本知识
例如:可以用测区与阿拉伯数字结合的方法。如图所示, 将测区按统一顺序进 行编号, 一般从左到右， 从上到下用阿拉伯数字1、2、3、4...编定(如xx-15)
地形图基本知识
3、图廓注记
1:500、1:1000、1:2000等大比例尺地形图的图廓及图外注记主要包括如下内容：
（1）图名、图号
比例尺
1:5000 1:2000 1:1000 1:500
内幅大小 (cm)
40?0 50?0 50?0 50?0
实地面积(km )
4 1 0.25 0.0625
一幅 1:5000 的图幅 所包含本图幅的数目
1 4 16 64
地形图基本知识
2、编号
➢ 大比例地形图的编号一般采用图廓西南角坐标 公里数编号法，即用图幅西南角坐标值（x-y)进 行编号 。 ➢大比例尺地形图往往是小地区或带状地区的工 程设计和施工用图，也可用各种代号进行编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等高线越稀表示地面坡度越缓。
➢ 等高线种类
❖ 首曲线：按照测图前选定的基本等高距测绘的等高 线。---细实线
❖ 计曲线：每隔四条首曲线加粗描绘的等高线。 ❖ 间曲线：按1/2等高距测绘的等高线---长虚线。 ❖ 助曲线：按1/4等高距测绘的等高线---短虚线。 ❖ 注：首曲线与计曲线是地形图中表示地貌必须描绘
❖地物：地球表面自然物体及人工建筑物。 居民地、道路、水系、植被等。
❖地貌：地球表面高低起伏的形态。 高山\丘陵 ❖地图要素：数学要素、地形要素、注记要素。
二、地形图的比例尺
1.比例尺的定义
图上一段直线长度与地面上相应线段的实际水平长
度之比，称为图的比例尺。 ①数字比例尺 l:500、l:1000、l:2O00
✓ 半比例尺符号 长度按比例尺、宽度不能缩绘的地物符号，如道路、 河流等。
✓ 非比例尺符号
当地物的轮廓很小，但又很重要时，需按规定的符 号描在地图上，这种符号称为非比例尺符号。如测 量控制点、钻孔、烟囱等。
非比例符号定位
非比例符号在图上的位置与实地位置一致，其定位规 则如下：
(1) 圆形、矩形、三角形等几何图形符号，在图形中 心；
三.地形图符号 ❖ 地形图符号: 在图上用简单统一的符号来表示地物、
地貌。 地物符号：依比例符号、半比例符号、独立符号 地貌符号: 等高线 注记符号: 文字、数字、线段等。
➢ 地物符号 地物的类别、形状、大小及其在图上的位置是用地 物符号表示的。 ✓ 比例符号：按比例尺将地物轮廓绘在图上的符号， 如房屋、草地等。这些符号与实际地物形状相似，可 在图上量测地物面积。
第七章 大比例尺地形图测绘
7.1 地形图基本知识
一. 地形图
❖ 即表示道路、河流、居民点等固定物体的平面位置， 又表示地面高低起伏形态，经过综合取舍，按比例 缩小后用规定的符号和一定的表示方法描绘在图纸 上的正形投影图。
❖ 既表示出各种地物，又用等高线表示出地貌（等高 线），这种图称为地形图。
地形图内容：
3. 图号 ❖ 地图的编号。用于存放和检索方便。 ❖ 一般位于图幅名称的正下方。
以图幅西南角坐标值x、y的公里数作为该图幅的 编号。规定1:5000的图号取至公里，1:2000及 1:1000取至0.1公里，1:500取至0.01公里。
4. 接图表 ❖ 表示相邻图幅位置关系。 ❖ 一般在图幅左上方。 5. 图廓: 内图廓、外图廓 6. 其他: 坐标系、比例尺、坐标格网、坐标值、
地面坡度变化处，可以 认为相邻两个地形点间 的坡度是均匀的，因此， 在图纸上勾绘等高线时， 各等高线的位置可以根 据点的高程和图上两点 间的平距用比例内插法 确定。如图:
பைடு நூலகம்
四、 图幅、图号和图廓 1.图幅
40*50、50*50 ❖ 梯形: 小比例尺 ❖ 矩形: 大比例尺
2. 图名 用突出地物或地貌的名称来命名。位于图幅上方中央。
❖ 山谷的等高线均凸 向高处，两侧也基 本对称。山谷线是 谷底点的连线，也 称集水线。
陡崖是坡度在 以上的陡峭崖壁 ； 悬崖是上部突出、下部凹进的陡崖；
特殊符号
鞍部、盆地、悬崖、峭壁
➢ 等高线描绘 ❖ 测定特征高程点； ❖ 连接地性线； （山脊、山谷线等） ❖ 中间内插点； ❖ 勾绘等高线。
等高线的勾绘原理 ❖ 由于相邻两地形点选在
测绘日期、测绘单位等。
接图表 图廓
图名 图号
坐标格网
坐标信息
按其起伏的变化程度分为以下四种地貌类型： 地势起伏小，地面倾斜角在3°以下，称为平地; 地面高低变化大，倾斜角在3°～ 10 °,称为丘陵; 高低变化悬殊，倾斜角为10 °～25 °，称为山地； 绝大多数倾斜角超过的25 °，称为高山地。
按其起伏的变化方向及趋势分为： 山地\ 洼地、山脊\山谷、鞍部、悬崖、峭壁。
➢ 等高线定义及其表示地貌的原理
❖ 等高线: 地面上高程相等的各相邻点所连成的闭合 曲线。
❖ 表示地貌的原理:用不同高程的水平面与实地相截 所得的闭合曲线，其形状代表了地貌各部位的形状。
❖ 优点:简单正确的显示地貌的起伏状态，能计算图 上点的高程。
等高线表示地貌的原理
➢ 等高线特性
❖ 等高性: 同一等高线上的点的高程都相等。 ❖ 闭合性: 等高线是一闭合曲线, 在本图幅内不能闭合，则在
d1 1
D D/d M
②图示比例尺（直线、斜线）
复式比例尺(斜线)
2.比例尺分类 ❖大比例尺: 500、1000、2000、5000 ❖中比例尺: 1万、2.5万、5万、10万 ❖小比例尺: 20万、50万、100万 3.比例尺精度
人眼的分辨率为0.1㎜,所以小于该值的长度则模糊 为一个点。 图上0.1㎜所表示的实地水平长度，称为比例尺精度。
(2) 宽底符号(烟囱等)，在底线中心； (3) 底部为直角形的符号(路标等），在直角的顶点； (4) 几种图形组成的符号(无线电杆等)，在其下方图 形的中心点； (5) 下方没有底线的符号(窑等)，在其下方两端点间 的中心点。
➢ 地貌符号（等高线） ❖ 地貌:地球表面高低起伏、凸凹不平的自然形态。
的曲线，而间曲线、助曲线根据需要来确定是否描 绘。
➢ 等高距和等高线平距
❖ 等高距: 相邻等高线间的高差。 ❖ 等高距选择依据
基本规定、图的用途、比例尺大小、测区地形等。
❖ 等高线平距: 相邻等高线在水平面上投影距离。等 高线平距常用d来表示。
❖ 性质：地势越陡，平距愈小，等高线愈稠密。反之， 平距愈大，等高线愈稀疏，地势愈平缓。等高线平 距处处相等，则地面坡度均匀一致。
示坡线：垂直于等高线用于指示坡度下降方向的短线。
典型地貌等高线的表示方法
❖ 山头和洼地的等高 线，它们都是一组 闭合曲线 。
山头的等高线由外圈向 内圈高程逐渐增加； 洼地的等高线外圈向内
圈高程逐渐减小 。
❖ 山脊的等高线均向 下坡方向凸出，两 侧基本对称。山脊 线是山体延伸的最 高棱线，也称分水 线。
