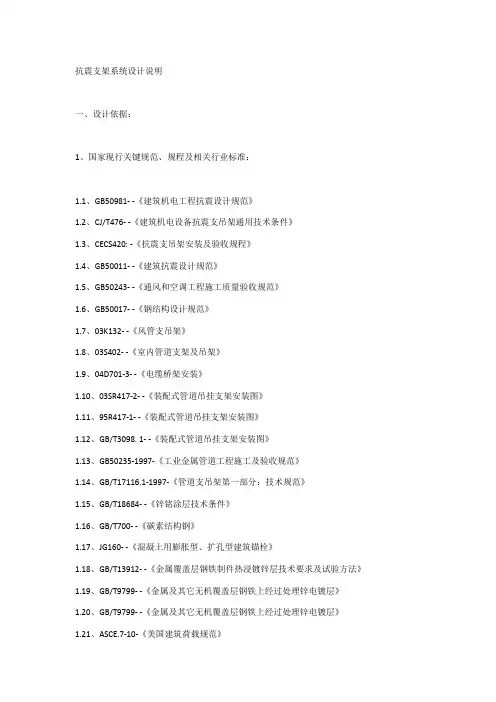

抗震支架系统设计说明

抗震支架系统设计说明一、设计依据：1、国家现行关键规范、规程及相关行业标准：1.1、GB50981- -《建筑机电工程抗震设计规范》1.2、CJ/T476- -《建筑机电设备抗震支吊架通用技术条件》1.3、CECS420: -《抗震支吊架安装及验收规程》1.4、GB50011- -《建筑抗震设计规范》1.5、GB50243- -《通风和空调工程施工质量验收规范》1.6、GB50017- -《钢结构设计规范》1.7、03K132- -《风管支吊架》1.8、03S402- -《室内管道支架及吊架》1.9、04D701-3- -《电缆桥架安装》1.10、03SR417-2- -《装配式管道吊挂支架安装图》1.11、95R417-1- -《装配式管道吊挂支架安装图》1.12、GB/T3098. 1- -《装配式管道吊挂支架安装图》1.13、GB50235-1997-《工业金属管道工程施工及验收规范》1.14、GB/T17116.1-1997-《管道支吊架第一部分：技术规范》1.15、GB/T18684- -《锌铭涂层技术条件》1.16、GB/T700- -《碳素结构钢》1.17、JG160- -《混凝土用膨胀型、扩孔型建筑锚栓》1.18、GB/T13912- -《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》1.19、GB/T9799- -《金属及其它无机覆盖层钢铁上经过处理锌电镀层》1.20、GB/T9799- -《金属及其它无机覆盖层钢铁上经过处理锌电镀层》1.21、ASCE.7-10-《美国建筑荷载规范》二、设计管线范围抗震设防烈度为6度及6度以上地域建筑机电工程必需进行抗震设计。

1、给水排水：（1）室内给水、热水和消防管道管径大于或等于DN65管道；（2）泵房内管道。

2、暖通空调：（1）锅炉房、制冷机房、热交换站内管道；（2）矩形截面面积大于等于0.38平方米和圆形直径大于等于0.70m风管系统；（3）防排烟风道、事故通风风道及相关设备。

抗震支架系统设计说明

抗震支架系统安排证明之阳早格格创做一、安排依据：1、国家现止的主要典型、规程及相闭止业尺度：1.1、GB50981-2014-《修筑机电工程抗震安排典型》1.2、CJ/T476-2015-《修筑机电设备抗震支吊架通用技能条件》1.3、CECS420:2015-《抗震支吊架拆置及查支规程》1.4、GB50011-2010-《修筑抗震安排典型》1.5、GB50243-2002-《透气与空调工程动工品量查支典型》1.6、GB50017-2003-《钢结构安排典型》1.7、03K132-2003-《风管支吊架》1.8、03S402-2003-《室内管讲支架及吊架》1.9、04D701-3-2004-《电缆桥架拆置》1.10、03SR417-2-2003-《拆置式管讲吊挂支架拆置图》1.11、95R417-1-2002-《拆置式管讲吊挂支架拆置图》1.12、GB/T3098. 1-2000-《拆置式管讲吊挂支架拆置图》1.13、GB50235-1997-《工业金属管讲工程动工及查支典型》1.14、GB/T17116.1-1997-《管讲支吊架第一部分：技能典型》1.15、GB/T18684-2002-《锌铭涂层技能条件》1.16、GB/T700-2006-《碳素结构钢》1.17、JG160-2004-《混凝土用伸展型、扩孔型修筑锚栓》1.18、GB/T13912-2002-《金属覆盖层钢铁制件热浸镀锌层技能央供及考查要领》1.19、GB/T9799-2011-《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》1.20、GB/T9799-2011-《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》1.21、ASCE.7-10-《好国修筑荷载典型》两、安排管线范畴抗震设防烈度为6度及6度以上天区的修筑机电工程必须举止抗震安排.1、给火排火：（1）室内给火、热火以及消防管讲管径大于大概等于DN65的管讲；（2）泵房内的管讲.2、温通空调：（1）锅炉房、制热机房、热接换站内的管讲；（2）矩形截里里积大于等于0.38仄圆米战圆形直径大于等于0.70m的风管系统；（3）防排烟风讲、事变透气风讲及相闭设备.3、焚气：内经大于大概等于25mm的焚气管讲.4、电气：（1）内经没有小于60mm的电气配管；（2）沉力没有小于150N/m的电缆梯架、电缆槽盒、母线槽.5、设备：悬吊管讲中沉力大于1.8kN的设备.6、其余：机电工程要害机房，如热接换站、配变电所、柴油收电机房、通疑机房、消防统制室、安防监控室等.注：组成抗震支吊架的所有构件应采与废品构件，对接紧固件的构制应便于拆置.三、安排央供：1、依据GB50981-2014《修筑机电工程抗震安排典型》第8.1.2条的确定：组成抗震支吊架的所有构件应采与废品支架构件，对接紧固件的构制应便于拆置；2、依据GB20981-2014《修筑机电工程抗震安排典型》第5.1.4条与条文证明的5.1.4条：防排烟风讲、事变透气风讲及其设备的支吊架庄重采与具备抗震功能的支吊架，按技能央供采购及拆置；3、抗震支吊架初涉间距应谦脚GB50981-2014《修筑机电工程抗震安排典型》第8.2.3条央供，并谦脚表8.2.3确定：4、抗震支架的安插应庄重根据GB50981-2014《修筑机电工程抗震安排典型》第8.3章的央供树坐；5、管线火仄天震力概括系数按GB50981-2014《修筑机电工程抗震安排典型》第8.2.4央供，并参照3.4.5条战表3.4.1的参数与用举止估计.当估计截止缺累0.5时与0.5，超出0.5按本量估计值；6、抗震支架受力的力教验算应包罗：支架与修筑结构对接验算（含锚栓战对接件）；杆件受力验算（含受推战受压校核）；支架抗震对接件受力校核等；7、抗震支架吊杆及斜撑的少细比央供应谦脚GB50981-2014《修筑机电工程抗震安排典型》第8.3.8条：当抗震吊架吊杆少细比大于200时，应采与加强步伐.四、抗震支架产品系统技能央供：1、C型槽钢为热压成型槽钢，截里尺寸为：41mm*21mm、41mm*41mm、41mm*52mm、41mm*72mm 等，少度为3000mm大概6000mm的尺度型材，钢材材量为Q235B及以上，且谦脚《碳素结构钢》GB/T700-2006确定，壁薄没有小于2.0mm，槽钢反里有条形拆置孔战辅帮标距，以便于动工时现场的拆置及其加工，便当以去管讲拆置、维护战拓展使用；2、抗震支架C型槽钢内缘须有齿牙，且齿牙深度没有小于0.9毫米，而且所有配件的拆置依赖板滞咬合真止，宽禁所有以配件的摩揩效率去负担受力的拆置办法，所有对接配件没有允许使用跟槽钢没有匹配的弹簧螺母，以包管所有系统的稳当对接.3、抗震支架C型槽钢戴有轴背加筋肋安排，以加强截里刚刚度，保证输送、切割及拆置时槽钢截里无变形；4、抗震对接部件及管束材量为Q235及以上，且谦脚《碳素结构钢》GB/T700-2006确定，壁薄没有小于4mm；5、管束战垫要自戴螺杆，且具备防紧功能，便于工天赶快拆置，节省工期战资料，没有必正在现场切割拆置螺杆；6、抗震支架央供依照GB/T9978.1-2008《修筑构件耐火考查要领》中的尺度降温直线考查120min，并博得国家权威尝试核心的防火尝试报告；7、抗震支架由抗震锚栓、螺杆抗震件、抗震对接构件及抗震斜撑组成.现场采与拆置式拆置，并根据现场使用环境，表面举止防腐处理，预防使用中爆收粉尘大概油漆老化脱降，以包管净净度及便当后期维护；8、表面防腐处理：8.1、抗震对接构件采与热浸镀锌大概者钝化镀锌举止处理，并切合国家尺度《金属覆盖层钢铁制件热浸镀锌层技能央供及考查要领》GB/T13912-2002大概《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》GB/T9799-2011镀锌确定，并具备相闭资料、锌层及盐雾尝试报告；8.2、所有规格单拼废品槽钢、单拼废品槽钢表面应采与国家尺度《金属覆盖层钢铁制件热浸镀锌层技能央供及考查要领》B/T13912-2002大概《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》GB/T9799-2011镀锌确定，并具备相闭资料、锌层及盐雾尝试报告；9、采与的伸展锚栓必须切合国家尺度《混凝土用伸展型、扩孔型修筑锚栓》JG160-2004, 并提供国家修筑核心的检测报告；10、使用的抗震支架系统应具备：10.1锚栓的尝试报告：---ETA启缝混凝土OPTION1报告---非启裂混凝土下的抗推本能考验报告、---非启裂混凝土下的抗剪本能考验报告、---启裂混凝土下的抗推本能考验报告、---抗疲倦荷载本能检测报告、---耐火拆载力本能检测报告、---抗腐蚀本能检测报告·用于缝隙混凝土的抗震本能缝隙系列尝试报告---缝隙反复启合本能尝试报告---矮周反复推力荷载本能尝试报告---矮周反复剪力荷载本能尝试报告10.2、抗震对接构件、坐杆、对接件、斜撑的尝试报告：---国家级力教本能检测报告，---抗震主受力对接件200万次反复疲倦尝试报告，---槽钢抗直本能尝试报告---槽钢抗压本能尝试报告---槽钢抗推本能尝试报告---管束力教本能尝试报告---对接配件的力教本能尝试报告---相闭产品的耐磨腐蚀盐雾考查报告10.3、管束的尝试报告：---管束力教本能尝试报告---管束防火尝试报告10.4、对接锁扣的报告：---槽钢锁扣卷边抗推本能尝试报告---槽钢锁扣卷边抗滑移本能尝试报告---槽钢锁扣200万次抗疲倦荷载尝试报告10.5、抗震支架完全的尝试报告：---完全振荡本能尝试报告（模拟真验没有得矮于8度（0.30g）罕逢天震效率工况）、---完全防火本能尝试报告，保证抗震支吊架正在天震效率下仄安，正在爆收火灾情况下具备一定的防火本领；11、抗震支架供应商应根据招标人提供的概括管线安排图，对于采与抗震支架系统的天区举止抗震支架系统的深入安排，厂家对于抗震支架受力情况及材量选型举止仔细估计，提供抗震支架荷载估计书籍；12、完备的《抗震支架技能脚册》、《抗震支架拆置技能脚册》、《抗震支架拆置使用指北》、《抗震支架荷载估计书籍》、《抗震支架现场拆置指挥脚册》等一整套资料，以包管产品的拆置仄安与提供劣量的现场服务.。

(完整版)抗震支架技术说明文件

1.工程概况略。

2.抗震支架设计依据：主要采用的规范标准（1）《建筑抗震设计规范》（GB50011-2010）（2）《建筑机电工程抗震设计规范》（GB50981-2014）（3）《建筑机电设备抗震支吊架通用技术条件》（CJ/T 476-2015）（4）《抗震支吊架安装及验收规程》（CECS420：2015）（5）《混凝土用膨胀型、扩孔型建筑锚栓》（JG 160-2004）（6）《建筑抗震设计规范》（GB50011-2010）（7）《建筑机电工程抗震设计规范》（GB50981-2014）（8）《建筑机电设备抗震支吊架通用技术条件》（CJ/T 476-2015）3.设计范围：（1）重力大于1.8kN的设备；（2）DN65以上的生活给水、消防管道等系统；（3）矩形截面面积大于等于0.38 m2和圆形直径大于等于0.7m的风管系统；（4）内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；（5）防排烟风道、事故通风风道及相关设备；（6）吊杆长度小于300mm的悬吊管道可不进行抗震设计。

此设计范围内，（5）是必须执行的，规范内的强条。

4.抗震支架设计要求4.1基本要求（1）每段水平直管道应在两端设置侧向抗震支吊架（2）当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。

例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m，首先于两端加设侧向支撑，再依次按12m 设置侧向支撑。

（3）每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按《建筑机电工程抗震设计规范》第8.2.3 条要求间距依次增设纵向抗震支吊架。

例如：刚性连接金属管道长为36m，按最大24m 的间距依次设置纵向支撑，直至所有支撑间距均满足要求。

（4）刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管不得超过最大侧向支吊架间距的1/16，风管不得超过其宽度的两倍。

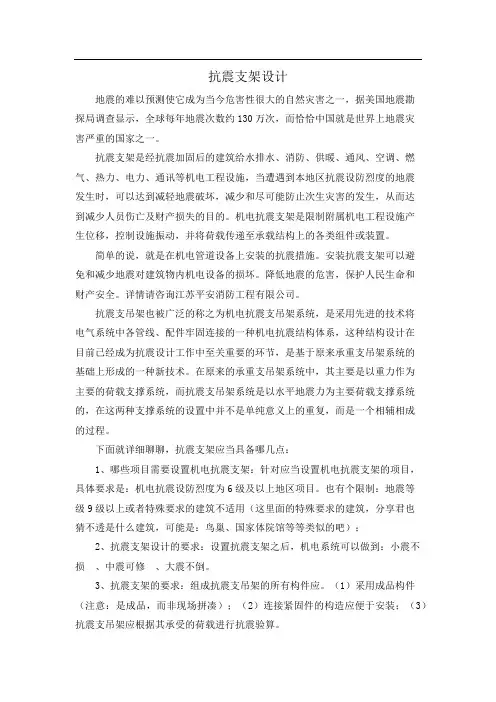

抗震支架设计

抗震支架设计地震的难以预测使它成为当今危害性很大的自然灾害之一，据美国地震勘探局调查显示，全球每年地震次数约130万次，而恰恰中国就是世界上地震灾害严重的国家之一。

抗震支架是经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以达到减轻地震破坏，减少和尽可能防止次生灾害的发生，从而达到减少人员伤亡及财产损失的目的。

机电抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。

简单的说，就是在机电管道设备上安装的抗震措施。

安装抗震支架可以避免和减少地震对建筑物内机电设备的损坏。

降低地震的危害，保护人民生命和财产安全。

详情请咨询江苏平安消防工程有限公司。

抗震支吊架也被广泛的称之为机电抗震支吊架系统，是采用先进的技术将电气系统中各管线、配件牢固连接的一种机电抗震结构体系，这种结构设计在目前已经成为抗震设计工作中至关重要的环节，是基于原来承重支吊架系统的基础上形成的一种新技术。

在原来的承重支吊架系统中，其主要是以重力作为主要的荷载支撑系统，而抗震支吊架系统是以水平地震力为主要荷载支撑系统的，在这两种支撑系统的设置中并不是单纯意义上的重复，而是一个相辅相成的过程。

下面就详细聊聊，抗震支架应当具备哪几点：1、哪些项目需要设置机电抗震支架：针对应当设置机电抗震支架的项目，具体要求是：机电抗震设防烈度为6级及以上地区项目。

也有个限制：地震等级9级以上或者特殊要求的建筑不适用（这里面的特殊要求的建筑，分享君也猜不透是什么建筑，可能是：鸟巢、国家体院馆等等类似的吧）；2、抗震支架设计的要求：设置抗震支架之后，机电系统可以做到：小震不损、中震可修、大震不倒。

3、抗震支架的要求：组成抗震支吊架的所有构件应。

（1）采用成品构件（注意：是成品，而非现场拼凑）；（2）连接紧固件的构造应便于安装；（3）抗震支吊架应根据其承受的荷载进行抗震验算。

抗震支架设计范围及技术要求内容

抗震支架设计范围及技术要求1、工程概况 :工程名称 :工程地址 :建筑面积 :2、设计范围 :A、电气工程1、设计依据(1) 依据《建筑抗震设计规范》GB50011-2010,3、7、1( 强条 )非结构构件 , 包括建筑非结构构件与建筑附属机电设备 , 自身与结构主体得连接应进行抗震设计 ;2、依据《建筑机电工程抗震设计规范》 GB50981-2014,1、0、4( 强条 ) 抗震设防烈度为 7 度及 7 度以上地区得建筑机电工程必须进行抗震设计。

3、专业要求(1)设计范围 : ≥DN60得电气配管 , 重力≥ 150N/米得电缆桥架、电缆槽盒及母线槽 , 或重力超过 1、8KN得其它设备 ;(2)对于重力小于 1、8KN得设备或吊杆长度小于 300mm得悬吊管道可不进行抗震设计 ;(3)8 度及以上抗震设防建筑 , 设备与结构得连接应直接锚固于结构主体 , 否则应设置防滑构件 , 由设备厂家根据规范要求计算。

(4)间距要求 : 刚性管道 ( 金属管道 ) 侧向抗震支吊架间距不得超过 12m,纵向抗震支吊架不得超过 24m;柔性管道 ( 非金属管道 ) 侧向抗震支吊架间距不得超过 6m,纵向抗震支吊架不得超过 12m。

4、设计要求(1)对于重要电力设施应按建筑设防等级提高一度设计 , 但在8 度以上时不再提高 ;(2)抗震支吊架初设间距应满足《建筑机电工程抗震设计规范》GB50981-2014第 8、2、3 条要求 , 并满足表 8、2、3 规定 ;(3)计算: 水平地震力综合系数按《建筑机电工程抗震设计规范》GB50981-2014第 8、2、4 要求计算 , 当计算结果不足 0、5 时取 0、5, 超过 0、5 按实际计算值 ;(4)抗震节点布置 : 根据《建筑机电工程抗震设计规范》GB50981-2014第 8、3 章节要求设置。

5、抗震构件(1)抗震组件 / 构件应能承受任意方向得地震作用 ;(2)抗震组件 / 构件应为成品构件 , 构造形式应便于安装检验 ;(3)抗震组件 / 构件采用热浸锌防腐 , 当有绝缘要求时 , 应采用喷塑工艺 ;6、力学验算(1)抗震构件应具有稳定得力学性能 , 设计及验算应符合构件得应许设计值 ;(2)抗震构件验算指标 : 承重吊杆长细比≦ 100; 斜撑杆件长细比≦ 200; 锚栓抗拉 / 抗剪荷载 ; 抗震连接件角度 / 性能 ( 应许30°- 60 °);(3)上述计算中荷载最小值为组件最大应许设计值 , 并满足规范S≦R。

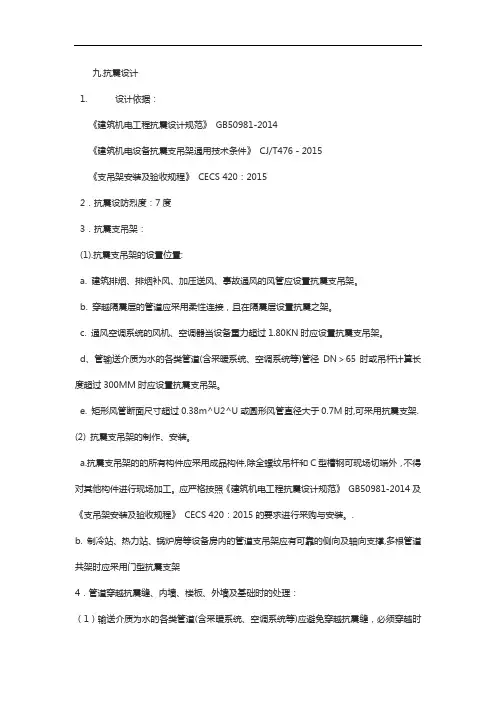

抗震支吊架设计说明

九.抗震设计1. 设计依据：《建筑机电工程抗震设计规范》GB50981-2014《建筑机电设备抗震支吊架通用技术条件》CJ/T476－2015《支吊架安装及验收规程》CECS 420：20152．抗震设防烈度：7度3．抗震支吊架：(1).抗震支吊架的设置位置:a. 建筑排烟、排烟补风、加压送风、事故通风的风管应设置抗震支吊架。

b. 穿越隔震层的管道应采用柔性连接，且在隔震层设置抗震之架。

c. 通风空调系统的风机、空调器当设备重力超过1.80KN时应设置抗震支吊架。

d、管输送介质为水的各类管道(含采暖系统、空调系统等)管径DN＞65时或吊杆计算长度超过300MM时应设置抗震支吊架。

e. 矩形风管断面尺寸超过0.38m^U2^U或圆形风管直径大于0.7M时,可采用抗震支架.(2) 抗震支吊架的制作、安装。

a.抗震支吊架的的所有构件应采用成品构件,除全螺纹吊杆和C型槽钢可现场切端外，不得对其他构件进行现场加工。

应严格按照《建筑机电工程抗震设计规范》GB50981-2014及《支吊架安装及验收规程》CECS 420：2015的要求进行采购与安装。

.b. 制冷站、热力站、锅炉房等设备房内的管道支吊架应有可靠的侧向及轴向支撑,多根管道共架时应采用门型抗震支架4．管道穿越抗震缝、内墙、楼板、外墙及基础时的处理：（1）输送介质为水的各类管道(含采暖系统、空调系统等)应避免穿越抗震缝，必须穿越时应在抗震缝两侧分别设置柔性接头。

穿越普通内墙或楼板时应设置套管，套管与管道之间的缝隙应使用柔性防火材料进行填充。

（2）通风、空调系统的风管应避免穿越抗震缝，必须穿越时应在抗震缝两侧分别设置柔性接头。

穿越普通内墙或楼板时应设置套管，套管与管道之间的缝隙应使用柔性防火材料进行填充。

（3）管道穿越建筑物外墙或基础时，应设置钢性放水套管，套管与管道之间的缝隙采用不燃材料材料填充，穿越建筑基础的管道在室外侧就近安装柔性接头。

5.管道及风管材质：（1）除多层建筑的空调冷凝水管道可采用UPVC管道以外,采暖供回水管道、空调冷冻水供回水管道、空调冷却水供回水管道、冷凝水管道等当DN≤70时均采用镀锌钢管，丝扣连接，DN＞70时均采用无缝钢管，焊接连接。

抗震支架设计说明范文

抗震支架设计说明范文一、为啥要抗震支架呢？您想啊，地震这玩意儿可不管三七二十一，说来就来。

咱们的建筑里各种管道啊、桥架啥的，要是没有点特殊保护，那地震一摇晃，就跟面条似的乱晃悠，指不定就断了或者掉下来了。

这时候抗震支架就闪亮登场啦！它就像建筑里的小保镖，紧紧抱住那些管道和桥架，让它们在地震的时候能稳稳当当的，不至于乱了阵脚。

二、设计依据。

三、设计范围。

这里面包括了建筑里的好多东西呢。

比如说给水排水管道系统，这可是关系到大家用水的大事儿。

从大的主管道到小的分支管道，只要是在咱们设计的建筑里的，都得考虑抗震支架的保护。

还有消防管道系统，这可是救命的管道啊，要是地震的时候坏了，那可不得了。

电气的桥架、母线槽这些也不能落下，它们要是一乱，那电力供应就出问题了，咱们的电器设备就都得罢工了。

通风与空调系统也在范围内，毕竟这关系到室内的空气环境，要是管道掉下来，那空调就成摆设了。

四、抗震支架的选型。

1. 材料方面。

咱选用的材料那都是质量杠杠的。

钢材的话，得有足够的强度，就像大力水手吃了菠菜一样有力气。

一般会选用热镀锌的钢材，这种钢材不容易生锈，就像给钢材穿了一层防锈的铠甲，能够长时间保持良好的性能。

2. 形式选择。

根据不同的管道或者桥架的形状、大小和安装位置来选择合适的抗震支架形式。

比如说，对于比较粗的管道，就需要那种支撑力强的支架形式，就像给大胖子找个结实的椅子一样。

对于在墙角或者狭小空间里的管道，就得选那种小巧灵活又能发挥抗震作用的支架形式，就像给小空间里的东西找个量身定制的小架子。

五、安装要求。

1. 位置准确。

安装抗震支架的时候，位置可不能马虎。

得按照设计图纸精确地找到每个支架的安装点，就像寻宝一样，每个点都很关键。

比如说，管道的转弯处、三通或者四通的地方，这些都是重点保护区域，抗震支架就得稳稳地安在这些地方附近，就像给这些关键部位安排了贴身护卫。

2. 固定牢固。

安装的时候得把支架和建筑结构牢固地连接在一起。

抗震支架工程方案

抗震支架工程方案一、项目背景随着近年来地震频发，地震对建筑物的破坏和人员伤亡造成的严重影响备受关注。

抗震支架工程是一项关乎人民生命财产安全的重要工程，其设计与施工至关重要。

本方案将详细介绍抗震支架工程的设计、施工、监理等方面的内容，使得该工程具备更加全面的抗震能力。

二、设计方案1. 建筑结构分析：在进行抗震支架工程的设计之前，需要先进行建筑结构的分析。

通过地震动力学分析，确定建筑物的最大地震作用，进而确定抗震支架的设计参数。

2. 抗震支架材料：抗震支架的材料通常选择优质的钢材，具有高强度和良好的延性，以保证在地震发生时能够起到良好的支撑作用。

3. 支架设计：支架的设计需要考虑到建筑结构的特点和地震作用下可能产生的位移和变形。

通过合理的构造设计和计算，确定支架的形式和尺寸，以确保其能够有效地保护建筑物。

4. 建筑地基处理：在安装抗震支架之前，需要对建筑的地基进行处理，以增加地基的承载力和减小地震作用下的变形。

这需要根据具体情况选择合适的地基处理方法，如加固、加密、排水等。

5. 结构节点处理：建筑的结构节点是整个抗震支架工程的重点，需要通过合理的设计和施工工艺加强节点处的抗震性能，以提高建筑物的整体抗震能力。

三、施工方案1. 施工前准备：在开始抗震支架工程施工之前，需要进行详细的施工方案编制和施工准备工作。

这包括确定施工图纸、材料供应、施工队伍组织和调度等方面的工作。

2. 抗震支架安装：抗震支架的安装需要严格按照设计图纸和规范要求进行。

在安装过程中需要尤其注意支架的垂直度和水平度，以确保其稳定性和可靠性。

3. 材料质量控制：抗震支架工程所使用的材料需要进行严格的质量控制。

这包括对钢材的材质、尺寸、焊接质量和表面处理等方面的检查，以确保其符合相关标准和规范要求。

4. 施工质量检查：在抗震支架工程施工过程中，需要对施工质量进行定期检查和评估。

通过监理单位的验收和检查，确保施工质量符合相关标准和规范。

5. 安全施工：在进行抗震支架工程时，需要加强对施工安全的管理和控制。

抗震支架系统设计说明

抗震支架系统设计说明一、设计依据：1、国家现行的主要规范、规程及相关行业标准：1.1、GB50981-2014-《建筑机电工程抗震设计规范》1.2、CJ/T476-2015-《建筑机电设备抗震支吊架通用技术条件》1.3、CECS420:2015《-抗震支吊架安装及验收规程》1.4、GB50011-2010-《建筑抗震设计规范》1.5、GB50243-2002-《通风与空调工程施工质量验收规范》1.6、GB50017-2003-《钢结构设计规范》1.7、03K132-2003-《风管支吊架》1.8、03S402-2003-《室内管道支架及吊架》1.9、04D701-3-2004- 《电缆桥架安装》1.10、03SR417-2-2003-《装配式管道吊挂支架安装图》1.11、95R417-1-2002- 《装配式管道吊挂支架安装图》1.12、GB/T3098. 1-2000- 《装配式管道吊挂支架安装图》1.13、GB50235-1997-《工业金属管道工程施工及验收规范》1.14、GB/T17116.1-1997- 《管道支吊架第一部分：技术规范》1.15、GB/T18684-2002- 《锌铭涂层技术条件》1.16、GB/T700-2006- 《碳素结构钢》1.17、JG160-2004-《混凝土用膨胀型、扩孔型建筑锚栓》1.18、GB/T13912-2002- 《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》1.19、GB/T9799-2011- 《金属及其他无机覆盖层钢铁上经过处理的锌电镀层》1.20、GB/T9799-2011- 《金属及其它无机覆盖层钢铁上经过处理的锌电镀层》1.21、ASCE.7-10-《美国建筑荷载规范》二、设计管线范围抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进行抗震设计。

1、给水排水：（1）室内给水、热水以及消防管道管径大于或等于DN65 的管道；（2）泵房内的管道。

(完整版)抗震支架技术说明文件

1.工程概况略。

此设计范围内，（5）是必须执行的，规范内的强条。

例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m，首先于两端加设侧向支撑，再依次按12m 设置侧向支撑。

例如：刚性连接金属管道长为36m，按最大24m 的间距依次设置纵向支撑，直至所有支撑间距均满足要求。

（4）刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管不得超过最大侧向支吊架间距的1/16，风管不得超过其宽度的两倍。

机电抗震支架设计说明及大样

机电抗震支架设计说明及大样近年来，我国多地陆续出现强震，给人民带来巨大的损失，老百姓深受灾难。

如何保障建筑不在地震时发生雪崩式的倒塌，保证地震时结构不发生整体崩溃，尽量减少因地震引起的建筑结构次生灾害对人员伤亡和经济损失，成了当前研究抗震工作的重中之重。

而建筑机电抗震在整体的建筑结构抗震中起到至关重要的作用。

建筑机电抗震建筑机电抗震，指的是管道、风管、电缆桥架等机电设施的抗震，通俗的说就是"水电风";系统的抗震措施。

在最开始，国内对于机电设施的保护，主要承重作用，根本上都是没有考虑抗震设计，给系统平安带来很大的隐患。

而?建筑机电工程抗震设计标准?所列明应采取的措施、技术，定义为抗震支撑系统。

以荷载力学为根底，地震作用验算为核心，将管道、风管、电缆桥架等机电设施牢固连接于已做抗震设计的建筑体，限制机电工程设施位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。

其抗震支撑的主要目的就是平安，即把地震所造成的生命与财产损失减少到最低程度，通俗地来讲，这类产品我们又称之为抗震支吊架。

比方吊灯的吊悬当地震发生时，只承受重力荷载作用的悬吊系统会发生无规那么的摆动，次数多了可能会对生根点处的锚固强度产生影响，使得悬吊系统松脱掉落，造成次生灾害。

参加抗震支吊架前而一旦给悬吊系统增加了抗震设施，即抗震支吊架，在地震发生时，通过侧向和纵向的抗震支承能够大大减少其无序晃动，在整体建筑抗震性能完好的情况下，能保证悬吊系统不发生掉落，大大减少因次生灾害引起的人员伤亡和经济损失。

参加抗震支吊架后所以，建筑机电工程抗震设计是建筑结构抗震中必不可少的一个重要环节，而抗震支吊架在地震中对建筑机电工程设施能给予可靠的保护，承受大大降低地震对建筑机电工程设施的破坏。

根据?中华人民共和国建筑法?和?中华人民共和国防震减灾法?，实行以"预防为主"的方针，经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以到达减轻地震破坏，减少和尽可能防止次生灾害的发生，从而到达减少人员伤亡及财产损失的目的。

抗震支架技术说明书文件全资料

1.工程概况略。

2.抗震支架设计依据：主要采用的规标准（1）《建筑抗震设计规》（GB50011-2010）（2）《建筑机电工程抗震设计规》（GB50981-2014）（3）《建筑机电设备抗震支吊架通用技术条件》（CJ/T 476-2015）（4）《抗震支吊架安装及验收规程》（CECS420：2015）（5）《混凝土用膨胀型、扩孔型建筑锚栓》（JG 160-2004）（6）《建筑抗震设计规》（GB50011-2010）（7）《建筑机电工程抗震设计规》（GB50981-2014）（8）《建筑机电设备抗震支吊架通用技术条件》（CJ/T 476-2015）3.设计围：（1）重力大于1.8kN的设备；（2）DN65以上的生活给水、消防管道等系统；（3）矩形截面面积大于等于0.38 m2和圆形直径大于等于0.7m的风管系统；（4）径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；（5）防排烟风道、事故通风风道及相关设备；（6）吊杆长度小于300mm的悬吊管道可不进行抗震设计。

此设计围，（5）是必须执行的，规的强条。

例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m，首先于两端加设侧向支撑，再依次按12m 设置侧向支撑。

（3）每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按《建筑机电工程抗震设计规》第8.2.3 条要求间距依次增设纵向抗震支吊架。

例如：刚性连接金属管道长为36m，按最大24m 的间距依次设置纵向支撑，直至所有支撑间距均满足要求。

（4）刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管不得超过最大侧向支吊架间距的1/16，风管不得超过其宽度的两倍。

抗震支架设计范围及技术要求

抗震支架设计范围及技术要求抗震支架是一种用于增加建筑物抗震能力的装置。

它可以在地震发生时减少建筑物的震动，保护建筑物的结构和人员安全。

抗震支架设计的范围涉及材料选择、结构形式、工程施工等方面，同时需要满足相关的技术要求。

以下是对抗震支架设计范围及技术要求的详细介绍。

一、设计范围1.材料选择：抗震支架主要由钢材制成，包括角钢、工字钢、圆钢等。

在选择材料时，需要考虑其强度、耐久性、耐腐蚀性等性能指标。

2.结构形式：抗震支架有多种形式，包括单层支架、多层支架、框架支架等。

在选择结构形式时，需要考虑建筑物的具体情况，包括结构类型、高度、使用功能等。

3.设计参数：抗震支架的设计参数包括支架的尺寸、位置、布置密度等。

这些参数需要根据建筑物的抗震需求和规范要求进行合理确定。

4.工程施工：抗震支架的施工包括支架的制作、安装及连接等环节。

施工过程需要遵循相关的工艺规范，保证质量和安全性。

二、技术要求1.抗震性能：抗震支架设计的首要目标是提高建筑物的抗震性能。

因此，支架在地震发生时应能充分发挥其减震效果，降低建筑物受到的地震影响。

2.结构强度：抗震支架需要具备足够的承载能力，能够承受地震力产生的水平和垂直荷载。

支架的材料和连接方式应能满足设计要求，不发生破坏或变形。

3.稳定性：抗震支架在地震发生时会受到水平荷载的作用，因此其稳定性也是设计的重要考虑因素。

支架应具备足够的刚性和稳定性，以确保结构的整体稳定。

4.耐久性：抗震支架需要具有较长的使用寿命，能够在长期使用条件下保持稳定性和强度。

因此，在材料选择和施工过程中需要考虑材料的耐久性和防腐性能。

5.运输和安装便利性：抗震支架在制造和安装过程中需要考虑其运输和安装的便利性。

支架应能够方便地进行拼装、拆卸和运输，以提高施工效率。

6.环境适应性：抗震支架需要适应各种不同环境条件下的使用。

因此，支架的材料和防腐处理需要能够适应不同的气候和地理环境。

综上所述，抗震支架设计的范围涉及材料选择、结构形式、工程施工等方面，同时需要满足相关的技术要求。

建筑机电工程—抗震支吊架设计说明

建筑机电工程—抗震支吊架设计说明一、设计依据1、相关专业提供给本专业的工程设计资料；2、建设单位、设计院提供的设计数据；3、设计目的：机电设备的抗震设计使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程设施遭遇地震后，取得减轻地震破坏，防范次生灾害，尽量避免人员伤亡，减少经济损失的效果。

4、国家现行的主要规范、规程及相关行业标准：1).《建筑给排水及采暖工程施工质量验收规范》(GB50242-2016)2).《通风与空调工程施工质量验收规范》(GB50243-2016)3).《自动喷水灭火系统施工及验收规范》(GB50261-2017)年版4).《建筑电气工程施工质量验收规范》( GB50303-2015)5).《气体灭火系统施工及验收规范》(GB50263-2007)6).《建筑机电工程抗震设计规范》( GB50981-2014)7).《建筑抗震设计规范》(GB50011-2010)(2016年版)8).《非结构构件抗震设计规范》(JGJ339-2015)9).《建筑机电设备抗震支吊架通用技术条件》(CJ/T476-2015)10).《管道支吊架第1部分：技术规范》(GB/T17116.1-2018)11).《装配式管道吊挂支架安装图》(03SR417-2)12).《室内管道支架及吊架》(03S402)13).《风管支吊架》(03K132)14).《电缆桥架安装》(04D701-3)15).《混凝土结构用后锚固技术规程》(JGJ145-2013)16).《建筑工程用切(扩)底机械锚栓及后切(扩)底钻头》(JG/T367-2012)17).《混凝土结构加固设计规范》(GB50367-2013)18).《混凝土结构设计规范》(GB50010-2010)(2015年版)19).《钢结构设计规范》(GB50017-2017)如有最新国家和地方标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。

设计方案-抗震支架

北京新华家园养老住区（延庆）项目配套服务设施（一期）项目抗震支吊架设计方案抗震支吊架设计方案编制单位：编制人员：编制时间：目录第一节工程设计总则 ...................................... 错误!未定义书签。

工程概况.......................................... 错误!未定义书签。

设计范围及产品特色 .................................... 错误!未定义书签。

第二节抗震支吊架系统深化设计说明 ........................ 错误!未定义书签。

抗震支吊架系统设计主要依据 ............................ 错误!未定义书签。

抗震支吊架设计要求 .................................... 错误!未定义书签。

抗震支吊架设置原则 .................................... 错误!未定义书签。

抗震支吊架的基本设计步骤 .............................. 错误!未定义书签。

水平地震标准值计算 .................................... 错误!未定义书签。

各专业基本支撑系统安装节点图示： ...................... 错误!未定义书签。

本项目设计............................................ 错误!未定义书签。

第一节工程设计总则1.1工程概况工程名称：北京新华家园养老住区（延庆）项目配套服务设施（一期）项目1. 工程概况：本工程位于延庆新城08街区，东侧临莲花池村，南侧临莲花苑小区，西侧临益详北街，北侧临延庆五中。

总建筑面积约52620平方米，地上约46958平方米，地下约5662平方米。

一期工程分为C、D两个组团。
