2M误码仪说明书
DD942F型2M误码仪的操作与使用
DD942F
电源 外电源
LOS AIS L1 L2
LOF
RDI
ERR CRC4
DD942F
主菜单
xx年xx月xx日 11:02:11
1. 信号设置 2. 误码/告警插入 3. 结果显示 4. 音频功能 5. 系统设置
帮助
配置
A F1
0 误码插入
#
¤
* ?
Shift
B F2
1 测量
4 ?
7 ESC
C F3
LOF
RDI
ERR CRC4
DD942F
主菜单
xx年xx月xx日 11:02:11
1. 信号设置 2. 误码/告警插入 3. 结果显示 4. 音频功能 5. 系统设置
帮助
配置
A F1
0 误码插入
#
¤
* ?
Shift
B F2
1 测量
4 ?
7 ESC
C F3
2 图形
5 ?
8 ?
D F4
3 历史灯
6 ?
9 ENTER
1. 信号设置 2. 误码/告警插入 3. 结果显示 4. 音频功能 5. 系统设置
帮助
配置
A F1
0 误码插入
#
¤
* ?
Shift
B F2
1 测量
4 ?
7 ESC
C F3
2 图形
5 ?
8 ?
D F4
3 历史灯
6 ?
9 ENTER
DD942F
电源 外电源
连接电源 LOS AIS
L1 L2
LOF
2M误码仪的 操作使用
教员工作组--出品
安捷伦公司2M传输测试误码表使用手册2
5. 结果参考5.1 引言下面的叙述提供由每一台仪表所显示和存贮的很多种误码和告警结果的参考。
欲知如何显示，存贮和恢复结果的详情，请参考第4节‘操作参考’。
所有由此仪表所做的测量均建立在固定时间间隔为一秒的基础上，此间隔与内部实时时钟同步。
对于任何测试，计数的第一秒为取得同步的第一秒或在前八秒未取得同步时，按<Run>键后的第九秒。
显示和/或打印的实际结果参数取决于此仪表的配置。
无效参数不显示也不打印。
5.2 误码与告警等级此仪表的误码和告警分等级，方式为如果出现高级告警，则低级告警不被LED，蜂鸣器和LCD 信息源所指示。
这一安排防止了在高级告警出现时无效的低级告警或事实上是由高级告警引发的场合产生伪告警。
5.2.1 告警告警计为完整秒。
如果在一秒期间探测到一告警条件（即使是大概的）, 则告警被认为出现在整秒。
此外，如果相邻秒未含告警。
但有误码或低级告警,则认为告警也出现在这些秒中。
这是为防止计数假误码。
例如，再同步产生的误码。
这是误码紧跟失步秒中发现。
失步将延伸进具有误码的秒，因此误码不计入。
类似地，如果在一特定秒发现帧失步并在下一秒发现FAS误码, 则也认为下一秒有帧失步。
帧失步优先于FAS误码, FAS 误码不计。
5.2.2 误码计入误码绝对数，除非一高级告警出现。
例如，无信号禁止代码误码出现，帧失步，AIS 或无信号禁止FAS 误码出现。
5.2.3 告警与误码的定义注：息，请参见7. 附录 A –技术指标中的列表。
注：在某些软件选项中，可能不提供时钟反转与码型反转告警类型。
5.2.4 等级图注：请参见7. 附录 A –技术指标中的列表。
黑体大写字母: 告警、记录为‘秒数’正常正文: 误码、记录为一个绝对数斜体: 绝对数Highest priorityLowestpriorityAISCode ErrorsNO SIGNALTotal SecondsLine Rate ALL ONES ALL ZEROSPATTERN SYNC LOSSSLIPBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits PATTERN INVERTED图 44 – 等级图，未成帧， G.703Highest priorityLowestpriorityDISTANT FRAMECRC Errors AISFRAME SYNC LOSSCode ErrorsNO SIGNAL MULTIFR.SYNC LOSSTotal FramesTotal Multifrs FAS ErrorsDISTANT MULTIFR.Total Seconds Line Rate ALL ONES ALL ZEROSBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits SLIPPATTERN SYNC LOSSPATTERN INVERTED图45 – 等级图，成帧 2Mbit/s 测试Highest priorityLowestpriorityParity ErrorsNO SIGNAL Total Seconds Line RateSLIPBit Rate Rx Bits Bit ErrorsCharacter Errors PATTERN SYNC LOSSPATTERN INVERTED图46 – 等级图， V.24 异步Highest priorityLowestpriorityNO CLOCK Total Seconds ALL ONES ALL ZEROSSLIPBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits Line RatePATTERN SYNC LOSSPATTERN INVERTEDCLOCK INVERTED图47 – 等级图，未成帧，V 接口Highest priorityLowestpriorityAISFRAME SYNC LOSSNO SIGNAL X.50 (64k)Fr. Sync LossTotal Seconds Line Rate Bit ErrorsBit Rate Rx BitsNO CLOCK DISTANT FRAME DISTANT MULTIFR.ALL ONES ALL ZEROSSLIPX.50Alarm Bit X.50 FASErrorsX.50 PCM onlyPATTERN SYNC LOSSPATTERN INVERTED图48 – 等级图， X.505.3 *BER 结果* 页注：请参见 7. 附录 A – 技术指标 中的列表。
2M测试仪说明书
选择31路信号形式并且带有CRC-4校验功能。
PCM30：
选择30路信号形式，第16时隙用于传送信令。
PCM30CRC：功能。
选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验
3.2.3数据端口
把光标移到 数据端口 栏，有以下可选项目
(75Q):
选择75Q非平衡接口。
时钟输入：CLK/Rx2端口作为外时钟输入口使用，此时信号形式 、信号码型 栏
无效。
2M测试：CLK/RX2端口作为第二个2Mbit/s测试用，可对线路进行在线测试；
同时也可兼作外时钟输入口使用。
3.2.2信号形式 把光标移到 信号形式 栏，有以下可选项目。
非帧31路信号形式。
时间设置错误!未定义书签。
8.应用举例错误!未定义书签。
2Mbit/s通道停业务误码测试。错误!未定义书签。
2M/s通道开业务误码测试错误!未定义书签。
9.主要技术指标错误!未定义书签。
1.
2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常
维护测试。其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简 洁容易。
一次ERR INJ误码插入停止，皿图标消失。
告警插入
把光标移至告警插入栏，可选择以下选项：
无：没有任何告警插入。
AIS:选择告警信号指示插入。
FAS Loss选择帧失步告警插入。
RA:选择远端帧告警插入。
MRA：选择远端复帧告警插入。
频率拉偏
把光标移至频率拉偏栏，可选择以下选项：
标准频率：
恢复到标准频率。
在线测试：用于2Mbit/s的误码在线测试，此时Bit Error 'Pattern Slip、Pattern Loss
2M误码仪的使用说明
误码仪的使用说明
1将误码仪电源及收发两根线接好。
2 按下Power 左边的红色按钮，打开误码仪。
3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。
其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。
第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。
第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。
第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。
电子论文-关于2M误码仪

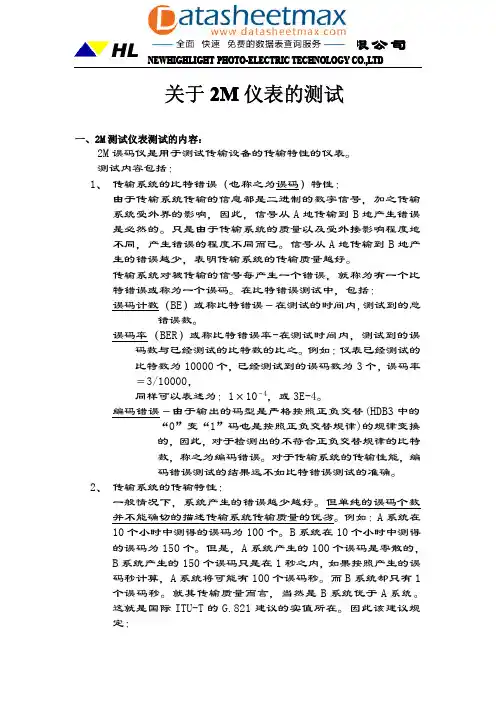

关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。
测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。
例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。
编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。
对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。
2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。
但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。
例如：A系统在10个小时中测得的误码为100个。
B系统在10个小时中测得的误码为150个。
但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。
而B系统却只有1个误码秒。
就其传输质量而言，当然是B系统优于A系统。
这就是国际ITU-T的G.821建议的实值所在。
因此该建议规定：以上的的误码，该秒就称之为1个误码秒。
如果没有误码产生，则该秒就称之为1个无误码秒。
所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。
TA-VB02型2M误码测试仪产品手册
开/关
误码仪开关
TA-VB02型2M误码测试仪共有2排18个指示灯，其状态及功能如下：
北京天航信民航通信网络发展有限公司
4
TA-VB022M 误码测试仪产品用户手册
序号
名称
功能
PLA
亮：表示测试过程中有告警或误码
LOS
亮：表示输入端没有信号
LOF
亮：表示帧失步(或图案失步)
告
EB
亮：表示有误码
警 指
缩略语
英文全写
RHale Waihona Puke ARecord of last alarm
LOS
Loss of signal
LOF
Loss of frame or pattern
EB
Error Bit
SLP
Slip bit
PWL
Power low
PWR
Power
PRBS
Pseudo Random Bit Sequence
DET
Data Terminal Equipment
DSR
Data Set Ready
CTS
Clear To Send
ETC
Exterior Clock
解释 历史告警 信号丢失 帧或者图案丢失
误码 滑码 电量低 电源指示 为随机序列 数据终端设备 数据通信设备 发送 接收 发送时钟 接收时钟 数据终端就绪 请求发送 数据载波检测 数据设备就绪 允许发送 外部时钟
2.1.缩略语................................................................................................................................. 3 2.2.按键及指示灯说明 ............................................................................................................. 4 3 菜单操作...................................................................................................................................6 3.1.主菜单................................................................................................................................. 6 3.2.误码测试............................................................................................................................. 6 3.3.HDLC测试 .......................................................................................................................... 9 3.4.E1 测试 .............................................................................................................................10 3.5.业务仿真........................................................................................................................... 11 3.6.记录查看........................................................................................................................... 12 3.7.高级设置........................................................................................................................... 13 4 误码测试典型应用.................................................................................................................17 4.1. 误码测试仪与被测设备的连接方式.............................................................................17 4.2. 误码测试仪的设置.........................................................................................................17 4.3. 误码测试的操作.............................................................................................................19 4.4. 误码测试结束.................................................................................................................20 5 规格指标.................................................................................................................................20 5.1. 误码测试.........................................................................................................................20 5.2. E1 测试 ............................................................................................................................21 5.3. HDLC测试.......................................................................................................................21
2M误码仪的使用说明
2M误码仪的使用说明
误码仪的使用说明
1将误码仪电源及收发两根线接好。
2 按下Power 左边的红色按钮，打开误码仪。
3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。
其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。
第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。
第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。
第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。
2M误码仪说明书
HDB3 FAS： NFAS： 00-????
-30dB ???????? ????????
00-????
图 24 （二）系统设置及修改
（1）、在图24状态下,按动设置键,进入修改状态,在修改项目处有光 标闪烁
HDB3 FAS： NFAS 00-????
# HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 8.004E-09
图 12
（五）、若要结束测试，请按开始/结束键，在屏幕左上角显示 “ # ”消失， 表示测试结束：
HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 2.872E-08
0dB 2∧15-1（NOR） 00000 00000
图8
9.
二 、误码测试及G.821分析
（一）、在图8状态下，按动开始/结束键，在屏幕左上角显示“#”， 表示测试开始：
#HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图9 （二）、若需插入单个误码，请按+键
伪随机码 15级正极性 伪随机码 15级反极性 三阶高密度双极性码 传号交替转换码 误码个数 误码率 误码秒 严重误码秒 不可用秒 正在测试标志 编码误码 帧误码 循环冗余校验码
6.
二、系统设置及修改
（一）、开机，进入初始状态
CT321B 2M Error Tester
Comtest
HDB3 PRBS BEC： BER：
按动修改键，修改测试补偿方式
HDB3 Code： FAS： CRC：
光传输第5章 光传输系统设备调测(2M误码仪使用)
利用OTDR进行测量时的注意事项
要确保被测光纤到连接适配器的连接完好。 被测系统中的连接器应在连接到通用连接器 和适配器之前进行清洁，避免手与连接器的 接触。
光纤，特别是单模光纤，容易受到由微 弯或其他应力造成的损耗的影响。为确保正 确、可重复的测量，连接到OTDR的光纤导 线必须置于将机械张力降到最小的位置。
OTDR测试中的几个重要参数
2、量程和分辨率：量程值决定被测光纤的距离范 围，量程设置应至少是被测光纤的两倍，以为分析 软件提供一个曲线端点之后足够清洁的噪声区。为 精确分析，可将光纤的长度加倍，在选择下一个可 用的距离范围。分辨率值指定数据样本点的距离， 分辨率越高，取样点的距离越近，对光纤的细节反 映越清晰，但过高的分辨率将使单位时间内的平均 次数降低，为达到理想的信噪比就需增加测量时间， 降低测量速度。
用于传输同步信息，TS16可用于传输信令信 息，TS1-TS15、TS17-TS31用于传输数据或 话音信息（也称承载负荷的信道）。
OTDR光时域分析仪
光时域反射仪测试原理 光时域反射计：是通过被测光纤中产生的背向瑞利散射信号
来工作的,测试的项目是光纤的长度，光纤衰耗，光纤故障点 和光纤的接头损耗,是检测光纤性能和故障的必备仪器由于光 纤自身的缺陷和掺杂成份的均匀性,使之它们在光子的作用下 产生散射,如果光纤中(或接头时)有几何缺陷或断裂面,将产生 菲涅尔反射,反射强弱与通过该点的光功率成正比,也反映了 光纤各点的衰耗大小,因散射是向四面八方发射的,反射光也 将形成比较大的反射角,散射和反射光就是极少部份,它也能 进入光纤的孔径角而反向传到输入端,假如光纤中断,即会从 该点以后的背向散射光功率降到零。根据反向传输回来的散 射光的情况来断定光纤的断点位置和光纤长度。这就是时域 反射计的基本工作原理。
M误码仪说明书
1．概述2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。
其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。
2M数字传输性能分析仪可对2Mbit/s接口数字通道、同向64k、RS232、RS485、RS449、、、EIA530、EIA530A、接口数字通道进行测试，具有两个2Mbit/s 接口，可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试在线误码测试比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试图案滑动测试时钟滑动测试信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试线路信号频率测试话路通道信号电平、频率测试信令状态显示话路通道内容显示话路通道忙闲显示直通方式环路延时测试自动保护倒换时间测试信号波形模板测试时隙内容分析、、误码性能分析双路2Mbit/s同时检测，双向监听●对RS232、RS485、RS449、、、EIA530、EIA530A、接口的数字通道可进行以下项目的测试。
中断业务误码测试比特误码图案滑动测试信号丢失告警测试线路信号频率测试环路延时测试自动保护倒换时间测试中断业务误码测试●对同向64Kbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试比特误码图案滑动测试信号丢失、AIS告警线路信号频率测试直通方式环路延时测试自动保护倒换时间测试误码性能分析2、仪表外观及组成前面板①状态、告警指示灯②液晶显示器③监听扬声器④电源开关⑤操作键⑥功能键⑦光标移动键图. 前面板2.1.1 状态、告警指示灯如图，此指示灯只指示Rx1端口或DATA端口的状态。
右边的灯代表当前仪表状态，绿色灯亮表示相应的状态正常，红色灯亮表示相应的状态不正常，仪表检测到事件后红灯亮秒，若在秒内事件又出现，红灯保持常亮。
事件消失后红灯熄灭。
信号左边的黄灯来表历史告警纪录表示仪表检测到事件后灯亮，事件消失后灯仍保持亮，直至用CLR HIS清除。
2m误码测试仪教est125
2m误码测试仪教est125
（原创版）
目录
1.2m 误码测试仪简介
2.est125 的含义
3.2m 误码测试仪对 est125 的测试方法
4.测试结果及分析
正文
【2m 误码测试仪简介】
2m 误码测试仪是一种用于测试数字通信系统中的误码率的设备。
它能够对数据传输中的误码进行检测和统计，以评估通信系统的稳定性和可靠性。
在数字通信领域，误码率是一个重要的性能指标，因为它直接影响到通信的质量和效果。
【est125 的含义】
est125 是一种用于表示误码率的单位，它表示每 125 个比特中出现的误码数量。
这个单位的使用方便人们更直观地理解和比较不同通信系统的性能。
【2m 误码测试仪对 est125 的测试方法】
2m 误码测试仪对 est125 的测试方法主要包括以下几个步骤：
1.准备工作：首先，需要将 2m 误码测试仪连接到待测的通信系统上，并确保测试仪和系统之间的连接正常。
2.启动测试：启动 2m 误码测试仪，并设置好测试的参数，包括测试时间、测试速率等。
3.数据采集：在测试过程中，2m 误码测试仪会自动采集通信系统中
的数据，并进行误码的检测和统计。
4.结果分析：测试完成后，2m 误码测试仪会生成测试结果，包括误码率、误码数量等。
通过对这些数据的分析，可以了解通信系统的性能。
【测试结果及分析】
根据 2m 误码测试仪的测试结果，可以得出 est125 的误码率。
如果误码率较低，说明通信系统的性能较好，如果误码率较高，则需要进一步检查系统的故障原因，以提高通信的质量和可靠性。
2M误码仪说明书资料(000002)
#HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图9 （二）、若需插入单个误码，请按+键
# HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 1.627E-07
图 10 10.
（三）若要观察G.821分析，请按
键（此画面下可观察总测试时
CT321B
待测2M口
二、不中断业务测试仪表安装：连接方法如下图
发送 待测2M口 接收
发送 接收 CT321B
RX 2M高阻测试口 CT321B 图3 说明：将仪表设置于-30dB工作方式，并设定线路编码（HDB3/AMI） 5.
第四章、仪表使用操作说明
一、名词解释
1、PRBS15（NOR）： 2、PRBS15（INV）： 3、HDB3： 4、AMI： 5、BEC： 6、BER： 7、ES： 8、SES： 9、US： 10、#： 11、CODE： 12、FAS： 13、CRC： 伪随机码 15级正极性 伪随机码 15级反极性 三阶高密度双极性码 传号交替转换码 误码个数 误码率 误码秒 严重误码秒 不可用秒 正在测试标志 编码误码 帧误码 循环冗余校验码
0dB 2∧15-1（NOR） 00000 00000
图7 （五）、按动设置键，修改结束，光标消失，仪表显示确认后的 设置状态， HDB3 PRBS BEC： BER： 0dB 2∧15-1（NOR） 00000 00000
图8
9.
二 、误码测试及G.821分析
（一）、在图8状态下，按动开始/结束键，在屏幕左上角显示“#”， 表示测试开始：
CT321B 2M 误码测试仪
用户手册
2M误码仪实用操作及保养说明书
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ±50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15) 固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive) 存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。
CAT-2ME误码率说明书
CAT-2ME误码测试仪使用说明书感谢阁下购买本公司生产的CAT-2ME误码测试仪，在使用之前请详细阅读本使用说明书。
注意本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。
本说明书所提及的商标所有权由各商标持有人所有。
本公司有权随时更改产品性能及本说明书而不事先通知客户。
对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他产品、人身造成影响，本公司将不负任何责任。
本公司对由合法渠道取得产品的用户提供一年免费质保，但不包括由于操作不当、错误连接和意外而造成的产品损坏及人员伤害。
在质保期内由于产品本身质量而造成不能正常使用的，本公司负责更换，回收的产品由本公司所有。
版本记录：目录注意 (1)一、概述 (3)二、主要功能 (3)三、技术指标 (3)四、前面板功能介绍 (4)五、指示灯 (5)六、操作说明 (6)七、菜单说明 (7)八、使用条件 (13)一、概述CA T-2ME误码测试仪是一款手持式，高性能的，集成幀，无幀测试，中断，在线测试为一体。
具有告警，误码测试、语音监听、M.2100,G.826,G.821分析功能。
同时配有可充电电池，方便维护人员现场使用，它是一款够用、适用、好用、性价比极高的2Mb/S测试仪表，也是人手一机的最佳选择。
二、主要功能1. 在线测试和中断业务测试，且可外接打印机，并将结果进行打印2. 多种伪随机序列可选，用于中断业务成帧或非成帧测试3. 多种固定码可选，方便快速设置成帧方式：PCM31CRC、PCM30CRC，PCM31，PCM30成帧/非成帧测试下的FAS、CRC-4、CORD、E-BIT误码在线测试4. 可人为插入误码，LOS，AIS，LOF等告警插入，且可显示误码数，误码率。
5. 10个超亮LED告警和状态指示，告警，误码声音鸣响指示6. 发送时钟源：内部本振时钟、收信号恢复时钟可选7. ES 、SES、US，按照ITU-TG.821、G.826和M.2100标准进行结果分析8. 带背光高分辨率LCD误码测试、告警测试、性能分析，话路监听等多种功能集中于一体9. 大容量存储功能，可存储多组测试结果，掉电保持，在线话路监听功能，日历，时间显示10. 内置镍氢充电电池，内部集成智能快速充电电路，可在仪表工作的同时完成快速充电11. 手持式结构，适合现场操作三、技术指标比特率：2048Kb/s±50ppm接口：75欧姆，非平衡，高阻输入阻抗>2千欧姆输入灵敏度：0～-43dB线路编码：HDB3帧型：非成帧，成帧组帧：PCM30，PCM30CRC，PCM31，PCM31CRC测试码型：伪随机码：2^23-1，2^15-1，2^11-1，2^9-1固定码：1111，0000，1010告警指示和检测：SIGNAL LOSS，AIS，FRAME LOSS，MF LOSS，PATTERN LOSS，ERROR，REMOTE ALARM，REMOTE MF ALARM误码插入：单误码插入，比特率误码插入： 10E-4，10E-5，10E-6，10E-7结果分析：按照ITU-T的G.821，G.826和M.2100标准差错插入：1比特、10 、10同步：LED指示同步丢失数据格式：同步接口显示：数据接口信号接通显示四、前面板功能介绍仪表面板分为两部分，上部为液晶显示，下部为键盘操作。
2M误码仪设备操作指引
2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路，用PCM编码。
一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。
例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。
Aglient proBER2 型2M误码分析仪表检测规程
Aglient proBER2 型2M误码分析仪表检测规程Aglient proBER2 型2M误码分析仪表可以完成2M口的在线误码测试，N*64Kbit/s测试和在线误码测试，是通信设备日常维护、检修、设备开通必不可少的工具。
对于仪表测试检测包括以下几项：一、测试准备：1、将输入、输出口用75Ω电缆连接；2、连接交流电源（或电池）对设备加电。
二、设备自检：1、将输入、输出口用75Ω电缆自环；2、开机，选择MENU菜单中的OTHER键；3、选择SELFFEST键，选择ON，4、观察自检结果，各测试项是否PASS。
三、频率准确度测试完成此项测试需要信号发生器或标准时钟源提供2M 输出信号，具体步骤如下：1、将信号发生器或标准时钟源输出接口连接至proBER2输入口；2、开机，选择MENU菜单中的SingalQuality键;3、选择Frenquency键;4、观察测试结果。
四、2M误码性能测试测试前将输入、输出口用75Ω电缆连接到已自环的2M电路，具体测试步骤如下：1、设置测试信号参数：①开机，选择MENU菜单中的TX/RX Setup键②选择TX+RX、TX=RX菜单，设置：线路速率为2M、阻抗75Ω、线路代码HDB3、时钟源为内部、帧类型无、测试模式为伪随机码215-1；2、设置测试定时①选择MENU菜单中的Results键;②选择Test Timing键，选择15分钟，1小时、2小时、24小时，或自定义测试时间。
3、进行测试：①设置完成后看仪表是否告警，若有告警查看电缆连接、2M电路是否自环、设置是否对；②没有告警，按START开始测试。
4、查看测试结果：①选择MENU菜单中的Results键;②选择SingalQuality键；③选择Sumary键,看测试结果，可选择G.821、G.826标准。
④选择LEVEL键，看信号电平；⑤选择JITTER键，看抖动。
