第一章食品工厂机械与设备总论
食品工厂机械与设备
一、食品加工机械设备的分类目前主要按两种方式进行分类:1.根据原料产品类型分类2.根据设备的操作功能分类二、根据原料或产品分类:可将食品机械分成众多的生产线设备。
例如，制糖机械，豆制品加工机械，焙烤食品机械，乳品机械，果蔬加工和保鲜机械，罐头食品机械糖，果食品机械，酿造机械，饮料机械，方便食品机械调，味品和添加剂制品机械，炊事机械等三、根据机械设备的功能分类:实际上是根据设备的单元操作功能分类。
筛分与清洗机械，粉碎和割机械，混合机械，分级分选机械，成型机械多相分离机械，搅拌及均质机械，蒸煮煎熬机械，蒸发浓缩机械，干燥机械，烘烤机械，冷冻和冻结机械，挤压膨化机械，计量机械，包装机械，输送机械、泵、换热设备容器等四、食品加工机械设备的特点(1)品种多样性(2) 机型可移动性(3) 防水防腐性(4) 多功能性(5)卫生要求高(6)自动化程度高低不一中国GB1Cr130Cr18Ni9O0Crl8Ni90Crl 7Ni12Mo2OOCrl 7Ni14Mo2六、食品安全卫生方面的结构要求1、结构管道等不应有滞留产品的凹陷及死角。
2、应采用符合标准要求的不锈钢卫生钢管及其卫生型管件阀门。
3、密封可靠，以免产品受到外界的污染。
4、与产品接触的轴承都应为非润滑型。
5、润滑型轴承须有可靠的密封装置以防止产品被污染。
6、产品区域应与外界隔离，至少应加防护罩以防止异物落入或害虫侵入。
工作空气过滤装置应保证不得使5μm以上的尘埃通过。
7、安全卫生的装、卸料装置。
.8、紧固件应可靠固定，防止松动，不应因振动而脱落。
9、在产品接触表面上黏接的橡胶件、塑料件(如需固定的密封垫圈、视镜胶框)等应连续黏接，保证在正常工作条件(清洗、加热、加压)下不脱落。
七、操作安全对设备结构要求(1)运动部件(2) 液压气动电气系统(3)压力与高温设备(4)罐器孔盖(5)外表面(6) 运行噪声(7)开关与操纵件计算式N Qs≥AtOr .其中N-设备数(台)QT一平均生产能力(t/h)At一设计安排的某工段物料处理速率系数(At≥1) Qs 一选型设备的生产能力(t/h. 台)1.为什么要对食品加工设备进行分类?食品加工机械设备如何分类?答: (1)食品工业涉及的原料，产品种类繁多，加工工艺各异，从而其涉及到的加工机械种类繁多。
食品机械与设备教学大纲
《食品机械与设备》教学大纲课程名称：食品机械与设备英文名称：：Food Machinery课程性质：专业教育必修课程课程编号：0710067所属学院：生命科学学院周学时：3学时总学时：45学时学分：3学分教学对象（本课程适合的专业和年级）：食品科学与工程专业（本科）二年级学生预备知识：机械制图、机械设计基础、热工基础、食品工程原理课程在教学计划中的地位作用：食品机械与设备是食品科学与工程专业的专业必修课。
本课程是一门既有系统理论又有较强实践性的技术课，对提高学生的食品工程专业理论水平，了解食品加工机械设备的工作原理、结构特点及操作要点，扩展食品工程专业知识领域；培养学生从食品工艺到工程及机械设备，从工艺单元操作到典型食品生产线，建立完整的食品工程理念和食品工厂机械设计概念，也为学生面向食品工程实际提供必备的工程专业知识基础。
教学方式：课堂讲授教学的目的与要求：通过本课程学习，使学生掌握各类食品机械与设备的工作原理、结构特点、应用范围和选型计算，了解食品工厂机械与设备现状、存在问题及国际发展方向，通过典型案例培养学生应用本课程知识面向工厂生产实际的能力。
课程教材：殷涌光.食品机械与设备.北京：化学工业出版社，2006年.参考书目：[1]陈斌.食品加工机械与设备.北京：机械工业出版社，2008年.[2]唐伟强.食品通用机械与设备.广州：华南理工大学出版社，2010年.[3]李兴国.食品机械学.成都：四川教育出版社，1991年.考核形式：期末考试编写日期：2011年8月课程内容及学时分配：第一章绪论（2学时）了解国内外食品机械与设备现状和发展方向；掌握食品机械与设备的分类、选型原则等。
重点: 食品机械的分类与要求难点: 食品机械的特点第二章输送机械与设备（6学时）掌握各类输送机械与设备的工作原理、结构特点，了解应用范围和选型计算方法。
重点:带式输送机和离心泵的工作原理、结构特点难点:螺旋输送机和气力输送设备的结构特点第三章清洗、分选机分级机械与设备（6学时）掌握各类清洗机械与设备、食品分级分选设备的工作原理、结构特点，了解应用范围和操作方法重点：洗涤的作用原理；各类清洗机械与设备的工作原理难点：各类食品分级分选的机械工作原理第四章分离机械（6学时）掌握各类分离机械与设备的工作原理、结构特点，了解应用范围重点：各类分离机械与设备的工作原理、结构特点难点：分子蒸馏与膜技术的概念第五章搅拌、混合及均质机械与设备（4学时）了解各类搅拌、混合及均质机械与设备的工作原理、结构特点和操作方法。
食品工厂机械与设备--许学勤
旗开得胜《食品工厂机械与设备》许学勤第一章总论第一节食品加工机械设备的分类与特点一、食品加工机械设备的分类二、食品加工机械设备的特点第二节食品加工机械的材料一、食品加工机械设备用材要求与性能二、食品机械中常用的材料三、食品机械设备材料的表面处理第三节食品机械设备的结构要求一、设备结构的卫生与安全二、设备结构的可洗净性三、产品接触面的表面质量及要求四、设备的可拆卸性要求五、设备安全卫生检查方便性要求六、设备的安装配置要求第四节食品加工机械设备的选型一、食品机械设备选型的原则二、设备选型计算本章小结思考题自测题第二章物料输送机械第一节固体物料输送机械第二节液体物料输送机械与设备1旗开得胜第三节可压缩流体输送机械与设备本章小结思考题自测题第三章清洗机械与设备第一节原料清选机械第二节包装容器清洗机械第三节CIP系统本章小结思考题自测题第四章分选分离机械与设备第五章粉碎切割机械第六章混合均质机械与设备第七章热交换热处理机械与设备第八章浓缩设备第九章干燥机械与设备第十章成型机械设备第十一章包装机械设备第十二章杀菌机械与设备第十三章冷冻机械设备第十四章典型食品生产线及其机械设备参考文献2旗开得胜《食品工厂机械与设备》以现有多种食品工厂机械与设备方面的教材及国内外相关文献资料为基础，共分十四章，以十二章的内容介绍了有关输送、清洗、热处理、分离、切割粉碎、混合均质、浓缩、干燥、成型、包装、杀菌和冷冻等方面的机械设备；第一章为总论主要介绍了食品机械设备的分类、特点、材料与结构要求及选型原则与方法等；第十四章集成性地介绍了典型食品加工生产线流程与设备。
3。

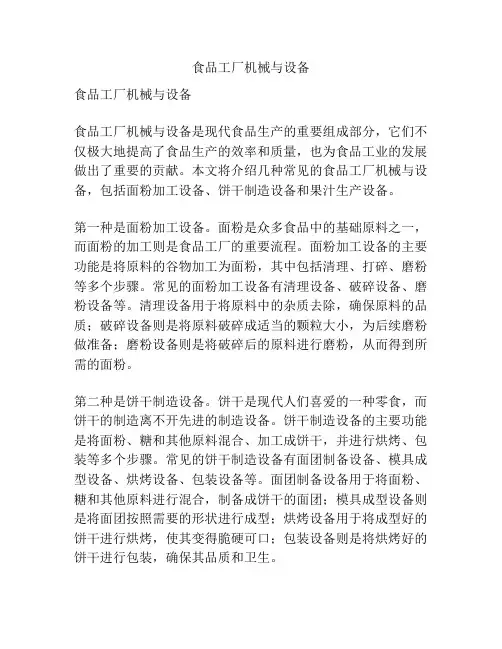

食品工厂机械与设备
食品工厂机械与设备食品工厂机械与设备食品工厂机械与设备是现代食品生产的重要组成部分，它们不仅极大地提高了食品生产的效率和质量，也为食品工业的发展做出了重要的贡献。
本文将介绍几种常见的食品工厂机械与设备，包括面粉加工设备、饼干制造设备和果汁生产设备。
第一种是面粉加工设备。
面粉是众多食品中的基础原料之一，而面粉的加工则是食品工厂的重要流程。
面粉加工设备的主要功能是将原料的谷物加工为面粉，其中包括清理、打碎、磨粉等多个步骤。
常见的面粉加工设备有清理设备、破碎设备、磨粉设备等。
清理设备用于将原料中的杂质去除，确保原料的品质；破碎设备则是将原料破碎成适当的颗粒大小，为后续磨粉做准备；磨粉设备则是将破碎后的原料进行磨粉，从而得到所需的面粉。
第二种是饼干制造设备。
饼干是现代人们喜爱的一种零食，而饼干的制造离不开先进的制造设备。
饼干制造设备的主要功能是将面粉、糖和其他原料混合、加工成饼干，并进行烘烤、包装等多个步骤。
常见的饼干制造设备有面团制备设备、模具成型设备、烘烤设备、包装设备等。
面团制备设备用于将面粉、糖和其他原料进行混合，制备成饼干的面团；模具成型设备则是将面团按照需要的形状进行成型；烘烤设备用于将成型好的饼干进行烘烤，使其变得脆硬可口；包装设备则是将烘烤好的饼干进行包装，确保其品质和卫生。
第三种是果汁生产设备。
果汁是一种常见的饮料，而果汁的生产则需要先进的果汁生产设备。
果汁生产设备的主要功能是将鲜果加工成果汁，并进行过滤、浓缩等多个步骤。
常见的果汁生产设备有果汁提取设备、过滤设备、浓缩设备等。
果汁提取设备用于将鲜果进行榨汁，从而得到果汁；过滤设备则是将榨出的果汁进行过滤，去除杂质，确保果汁质量；浓缩设备用于将果汁进行浓缩，降低体积，方便包装和储存。
总之，食品工厂机械与设备在现代食品生产中起着至关重要的作用。
不仅能够提高食品生产的效率和质量，也能够满足消费者对食品的需求。
随着科技的不断发展，食品工厂机械与设备也在不断升级和改进，为食品工业的发展带来更多的可能性。
食品工厂设计设计说明书样本
西北农林科技大学食品科学与工程学院食品工厂课程设计阐明书项目名称: 年产6000吨苹果酱生产项目设计参加人: 陈珊（17308029-2班）、黄欣欣（17308017-2班）、李江怡（17308018-3班）、鲜小梅（17308028-3班）、侯维（12508116-4班）班级组别: 08 (2) 07设计时间: .01.13成绩:阐明书目录第一章总论第一节设计根据和范畴第二节设计原则第三节建筑规模和产品方案第四节项目进度建议第五节重要原辅料供应状况第六节厂址概述第七节公用工程和辅助工程第二章总平面布置及运送第一节总平面布置第二节工厂运送第三章劳动定员第四章车间工艺第一节工艺流程及有关工艺参数第二节物料衡算第三节车间设备选型配套明细表第五章管道设计第一节管道计算与选用第二节管道附件与选用第三节管路布置第六章项目经济分析第一节产品成本与售价第二节经济效益第三节投资回收期第一章总论第一节设计根据和范畴1设计根据:1.1.1项目可行性研究报告批文1.1.2设计委托书1.1.3设计阐明书1.1.4审批设计筹划任务书1.1.5原始数据与资料（涉及基本资料、可行性研究报告及项目评估建议）:2 设计范畴:1.2.1建筑制图原则建筑制图原则符合中华人民共和国建设部颁布《房屋建筑制图统一原则》GB/T 50001-《总图制图原则》GB/T 50103-《建筑制图原则》GB/T 50104-《建筑构造制图原则》GB/T 50105-《给水排水制图原则》GB/T 50106-《暖通空调制图原则》GB/T 50114《建筑中水设计规范》GB50336—1.3.1 生产用水工厂应有足够生产用水, 水压和水温均应满足生产需要;水质应符合GB5749规定。
如需配备贮水设施, 应有防污染办法, 并定期清洗、消毒。
1.3.2 非饮用水不与产品接触冷却用水、制冷用水、消防用水、蒸汽用水等必要用单独管道输送, 不得与生产(饮用)用水系统交叉连接, 或倒吸入生产用水系统中。
食品机械与设备培训课件
绪论
一、食品机械与设备的重要性
标准生产程序，保证产品质量。 减轻劳动强度，提高劳动生产率，增加产量，
降低生产本钱。 改善劳动环境，能完成人工无法完成的作业。
• 减少人身与食品物料的直接接触和 病菌的传播时机，促进食品卫生法 的贯彻执行。
• 食品设备水平反映国家工业化的程 度及食品工业的水平。
• 牵引件
• ◎胶带：适于中小生产能力及中等高度，较轻 粉状、粒状物料。
• ◎链条：适于大生产能力及高度大，较重物料。
• 钢带 ◎厚度0.6~1.5mm，宽650mm以下。
◎特点：机械强度大、不宜伸长、耐高温，但 刚度大、挠性小、滚筒直径大。易跑偏，调
◎用于油炸食品物料输送、水果洗涤、食品烤 炉。
• 塑料带
• ◎工程塑料：聚丙烯、聚乙烯、乙塑醛、高温 锦纶。
• ◎耐磨、耐酸碱、耐腐蚀、易冲洗、适于温度 变化大的场合〔－46～150℃〕，食品厂逐步 推广。
—— 固体与液体输送设备。 ◎固体：车辆、输送机、升运机等。 ◎液体：离心泵、螺杆泵、齿轮泵、真空泵
等。
第一节 固体输送机械与设备
一、带式输送机
• 常用于块状、颗粒状、粉状物料及整件物品 水平或倾斜方向运送，
• 同时可用作选择、检查、包装、清洗和预处 理操作台等。
• 速度范围广〔0.02～4.00m/s〕， • 一般输送时取0.8 ～2.5m/s， • 检查性输送取0.05 ～0.1m/s。 • 输送距离长。 • 能够在全机身任何部位装卸料。 • 但不密封，且倾斜角度不能太大(＜25°)。
• ◎离心重力式〔定向自流式〕：速度0.6～0.8 m/s，料斗紧密型布置，适于流动性不良、纤 维状和潮湿物料。
料斗
食品机械与设备ppt课件
发展膨化等油脂浸出工艺、油脂精炼和豆粕低温脱 溶技术与装备；
开发并应用棉籽、菜籽的脱毒技术与装备； 发展大豆加工和综合利用设备。
（二）淀粉加工设备
我国淀粉机械应在提高生产能力和技术水平 上狠下工夫。解决好关键主机和设备成套方 面的问题。
进一步加大薯类资源开发和综合利用，应全 面开发马铃薯全粉的生产设备及开发利用马 铃薯全粉生产系列食品的加工工艺和设备。
第一章 输送机械与设备
• 第一节 固体输送机械与设备 • 1.带式输送机 • 2.螺旋式输送 • 3.斗式提升机 • 4.气力输送装置
第二章 清洗和原料预处理机械与设备
• 第一节 清洗机械 • 1．镀锡薄钢板空罐清洗机 • 2．全自动洗瓶机
第三章 分离机械与设备
• 第一节 分离机械与设备 • 1.剥壳去皮 • 2.果蔬去皮机 • 第二节 压榨机械 • 1.打浆机 • 2.果蔬榨汁机 • 第三节 离心分离机械 • 1.牛奶分离机 • 2.其它分离机
③提高和完善均质机的技术性能和质量水平；
④鲜奶生产的超高温瞬 时杀菌设备、灭菌奶 的无菌灌装设备及其与UHT设备的成套化；
⑤牛奶的分离技术和设备；
⑥高效率、低能耗的多次蒸发器；
⑦奶粉二次干燥设备，大型奶粉生产线，小 型奶酪加工设备。
（六）肉类加工设备
今后，应在增加产品品种、提高产品质量和 技术水平上狠下工夫。大力发展熟肉制品和 方便肉食品的加工设备，同时也要大力发展 冷冻肉、分割肉、小包装肉等加工和包装设 备。发展畜、禽屠宰的内脏、血、皮、骨、 毛和各种腺体等的综合利用技术与设备，应 用分离、提纯新技术，开发功能性、生理活 性物质的加工设备。
第九章 食品成型与焙烤机械
食品工厂机械与设备课后题(空白复习版)
食品工程机械与设备课后题第一章总论思考题1、为什么要对食品加工设备进行分类？食品加工机械设备如何分类？2、食品加工机械设备用材的基本要求是什么？从哪些方面考察食品机械设备的材料的性能？3、分析讨论食品机械常用不锈钢材料的国内外标识型号及性能特点。
4、从食品卫生角度分析讨论食品加工机械设备的结构要求。
5、食品加工机械设备的选型原则是什么？6、如何估算不同类型食品加工机械设备的生产能力？1、我国尚未颁布食品机械设备分类标准。
2、食品加工机械设备多为成套设备。
3、食品加工机械设备应当全由不锈钢制造。
4、所有不锈钢材料在任何场合均不生锈。
5、各种不锈钢的基本成分是铁和铬。
6、一般不锈钢中的铬含量不超过28%。
7、食品工业不可采用非不锈钢材料制作的容器。
8、304不锈钢的镍含量为10%。
9、食品加工设备所采用的轴承都应为非润滑型。
10、具压力、高温内腔的设备应设置安全阀、泄压阀等超压泄放装置。
11、机械设备的安全操作参数包括额定压力、额定电压、最高加热温度等。
12、食品加工机械设备的噪声不应超过95dB（A）。
13、严禁在任何表面或夹层内采用玻璃纤维和矿渣棉作为绝热材料。
14、设备的产品接触表面应无凹坑、无疵点、无裂缝、无丝状条纹。
二、计算题1、某罐头生产线杀菌工段有5台T7C5型杀菌锅用于209型罐的杀菌。
如果杀菌公式为升温10min，保温40min和冷却20min。
试求该生产线中封罐机的生产能力应为多少才能满足平衡生产要求。
2、某连续速冻机用于加工速冻饺子的生产能力为1t/h。
试问，用于加工速冻包子的生产能力为多少？已知，饺子的冻结时间为20min，包子的冻结时间为30min，饺子的装载密度10kg/h，包子的装载密度15kg/h，速冻机输送链的有效载物宽度为0.7m。
3、通过参考有关资料，利用物料衡算关系建立螺旋带输送式加工处理设备（如速冻机）处理能力、物料滞留时间、物料装载密度、输送机回转半径、螺距、螺旋圈数及输送带速度之间的关系式。
《食品机械与设备》课程教学大纲
《食品机械与设备》课程教学大纲课程名称：食品机械与设备Food Machinery and Equipment课程编码：6321F011 学分：3 总学时：48说明【课程简介】食品机械与设备课程以介绍食品加工时所使用的各类机械与设备及他们的工作原理与机构为主要内容，主要包括运输机械、清洗机械、筛分机械、分级设备、泵、粉碎设备、热交换设备课、包装设备等。
课程理论严密，逻辑性强，有广阔的工程背景。
通过本课程的学习，使学生掌握食品机械与设备的工作原理、工作过程及应用，并能够在实际生产中，按照食品加工工艺选择合适的机械设备并配备生产线。
【课程性质】专业方向课【适用专业】食品科学与工程专业【教学目标】通过本门课程的学习，使学生了解食品机械设备的基本概念分类以及特点，掌握各门工艺课程中涉及的单元操作机械设备的结构特点、应用范围以及基本的造作注意事项。
希望通过本门课程的学习，使学生对食品工艺学中的各门课程中的加工原理及机械类型的选用等知识融会贯通。
【先修课程要求】食品工程原理、食品化学、机械设计基础、食品工厂设计等。
【能力培养要求】在食品工程原理的基础上进一步系统地学习食品加工中常用的机械与设备。
为工艺课的应用奠定基础。
通过这门课程的学习，学生能够掌握在现代食品加工过程中所使用的机械设备的原理和操作，为学生的就业铺垫机械设备基础。
【学习总量】总学时48学时，其中理论42学时，实验6学时；学生自主学习6学时，另行安排。
【教学方法与环境要求】加强理论与实际的结合，通过工厂实习和课程实验增强学生的动手能力，在教学活动中应始终把分析和思考能力的培养放在首位。
要求配备电脑操作台投影仪等设备。
【学时分配】【教材与主要参考书】教材：《食品工厂机械与设备》，许学勤，中国轻工业出版社，2009年4月，第二版参考书：【1】《食品加工机械与设备》，崔建云，中国轻工业出版社，2009年2月，第一版【2】《食品机械与设备》，殷涌光，化学工业出版社，2008年8月，第一版【3】《食品机械与设备》，康维民，中国农业科技出版社，2010年7月，第一版【4】自编实验讲义大纲内容绪论【教学目的和要求】了解：课程的性质，研究对象及任务，食品机械与设备的发展方向。
食品机械设备
第一章总论第一节食品加工机械设备的分类和特点1、P1我国尚未制定食品机械分类标准。
目前主要按两种方式进行分类：一是根据原料、产品类型分类；二是根据设备的操作功能分类。
2、P2按机械设备的功能分类，实际上是根据设备的单元操作功能分类。
3、P2食品加工机械设备的特点：（1）品种多样性（2）机械可移动性（3）防水防腐性（4）多功能性（5）卫生要求高（6）自动化程度高低不一第二节食品加工机械的材料1、P3食品加工机械设备用材在机械性能方面的要求：除了强度、刚度和硬度以外，还要抗疲劳、耐磨性、耐高温耐低温。
2、P3食品加工机械设备用材在物理性能方面的要求：材料的相对密度、比热容、热导率、软化温度、线膨胀系数、热辐射波普、磁性、表面摩擦特性、抗粘附性等。
3、P3食品加工机械设备用材在耐腐蚀性能方面的要求：食品机械与食品的接触面材料应耐酸碱等腐蚀。
4、P4食品机械设备常用的钢铁材料特点：普通碳钢和铸铁耐腐蚀性都不好，一般用于设备中承受载荷的结构。
食品工业可以涂搪瓷的钢铁容器。
现在代替搪瓷材料的有各种无毒树脂涂料。
5、P4食品机械设备常用的不锈钢材料的特点：不锈钢的基本成分为铁-铬合金和铁-铬-镍合金，还可添加其它元素。
成分不同，耐腐蚀性能不同。
含铬12%以上可抗各种腐蚀，但铬一般不超过28%。
我国现有国家标准对不锈钢标识的基本方法P4。
食品机械中，耐腐蚀要求较高的接触表面材料，多采用316型或316L 型不锈钢。
6、P5食品机械设备常用的有色金属材料的特点：主要是铝合金、纯铜和铜合金等。
铝合金具有耐腐蚀和导热性能、低温性能、加工性能好以及重量轻等优点。
适用的食品种类主要是碳水化合物、脂肪类、乳制品等。
纯铜亦称紫铜，热导率特别高，常用作热导材料，制造各种换热器。
纯铜及铜合金一般不用于直接接触食品。
7、P5食品机械设备常用的非金属材料的特点：主要是塑料。
还是用各种天然和合成的橡胶。
塑料优点：（1）密度不大，（2）机械加工余量少，生产成本降低，（3）化学稳定性高，（4）耐摩擦性良好，（5）良好的吸收噪音和隔音性能，（6）好的耐振性和抗附着性。
食品工厂机械与设备总论PPT课件
－ 因此，对于以工艺为主的食品科学与工程专业的本科生来说，了解食品加工 机械与设备十分必要。食品加工的科学技术（工艺）知识与机械设备知识的 有机结合是食品加工从业人员不可或缺的基本能力要求。
食品工厂机械与设备——第一章 总论
19
基本要求
（1）对食品必须无害，不污染食品 ； （2）不受或少受物料介质和清洗剂的影响，
藉以延长设备的使用寿命。
食品工厂机械与设备——第一章 总论
20
（一）机械性能
强度 刚度 硬度 耐磨性 高温工作性能 低温工作性能
食品工厂机械与设备——第一章 总论
21
（二）物理性能
常见的物料性能， 例如：材料的相对密度、比热 容、热导率、软化温度、线膨胀系数、热辐射波 谱、磁性、表面摩擦特性、抗黏附性等。
食品工厂机械与设备——第一章 总论
12
品种多样性
一般食品机械设备门类众多、品 种较杂。并且生产批量较小。许多 设备属于单机设备。
食品工厂机械与设备——第一章 总论
13
卫生要求高
为了保证食品卫生安全，食品加工设备中直接
与物料接触的部分，均采用无毒、耐腐蚀材料制造，
并且为了方便清洗和消毒，与食品接触的表面均需 要进行抛光处理。此外，传动系统与工作区域有严 格密封措施，以防润滑油泄漏进入所加工的食品物
5
第一节 食品加工机械设备的 分类与特点
食品工业涉及的原料、产品种类繁多、加工工艺各 异，从而其涉及的加工机械的种类繁多。虽然种类繁多， 但食品机械具有自身的特点。了解食品机械与设备的分 类及其特点，将有助于正确选择食品机械与设备。
年产10000吨食醋工厂设计说明书
第一章总论 (3)1.1 设计依据和范围 (3)1.1.1 设计依据 (3)1.1.2 设计范围 (3)1.2 设计原则 (4)1.3 建设规模和产品方案 (4)1.3.1 建设规模 (4)1.3.2项目建议进度 (4)1.3.3 产品方案 (5)1.3.3.1 主要原料的规格 (6)1.3.3.2 产品质量标准 (6)1.4 主要原辅料供应情况 (6)1.4.1食醋生产原料 (6)1.4.2 原辅料供应情况 (7)第二章总平面布置及运输 (7)2.1 厂址概述 (8)2.1.1 厂址选择的原则 (8)2.1.2 厂址的选择 (9)2.2 公用工程和辅助工程 (9)2.2.1 公用工程 (9)2.2.1.1 排水系统 (9)2.2.1.2 消防系统 (10)2.2.1.3 供电系统 (10)2.2.1.4 锅炉房的位置 (11)2.2.1.5 采暖 (12)2.2.1.6 通风 (12)2.2.2 辅助工程 (12)2.2.2.1 生产性辅助设施 (13)2.2.2.2 动力性辅助设施 (14)2.2.2.3 生活性辅助设施 (14)2.3 总平面布置 (15)2.4 工厂运输 (15)2.5总平面面积概况 (16)第三章劳动定员 (17)第四章车间工艺 (19)4.1 工艺流程及相关工艺参数 (19)4.1.1生产工艺流程示意图 (19)4.1.2制曲工艺 (20)4.1.2.1 大曲的特点 (20)4.1.2.2 大曲的生产工艺 (20)4.1.3工艺操作 (21)4.1.3.1原料配比 (21)4.1.3.2原料预处理 (22)4.1.3.4 淀粉糖化及酒精发酵 (22)4.1.3.5醋酸发酵 (23)4.1.3.6成熟加盐 (23)4.1.3.7 淋醋和熏醋 (23)4.1.3.8陈酿 (24)4.1.3.9成品 (24)4.1.3.10评价指标 (24)4.2物料衡算 (25)4.2.1主要原料的物料衡算 (25)4.2.1.1原料配比表 (25)4.2.2标准煤用量的计算 (25)4.2.3包装材料的计算 (27)4.3车间设备选型 (27)4.3.1选型的原则 (27)4.3.2 车间主要设备 (28)第五章项目经济分析 (31)5.1原辅料费用 (31)5.2耗电、耗气、耗水量费用 (31)5.4设备费用 (31)5.5地皮建筑费用 (32)5.6总共投资 (32)第一章总论1.1 设计依据和范围1.1.1 设计依据本设计是运用大学三年里所学的基础知识及专业知识，以及老师所所提出的设计任务与要求为依据。
食品输送机械与设备
茶与食品学院
茶与食品学院
茶与食品学院
茶与食品学院
第二节 液态食品输送机械
一、离心泵
体输送。
（一）离心泵的工作原理
基本原理：利用离心力增加液体的压强。 由叶轮转动中心处进入离心泵的物料，由于受到离心力
的作用而运动到叶轮的周缘。在此，物料的压强达到最大， 并从出口进入管路。
（二）离心泵的主要部件
1、叶轮 叶轮是将原动机的机
械能传送给液体的部件， 提高液体的静压能和动能。
形式一般为方便清洗 的敞开式（一般为二片、 三片，也有四片的）叶片。
茶与食品学院
1、构造 挖取式：适用于粉末状、散粒状物料，输送速度较高，可达 2m/s，料斗间隔排列。
(4)泵内滚动轴承应定期加润滑油。 叶片：实体、带式、叶片式
由牵引带、料斗、张紧 形式一般为方便清洗的敞开式（一般为二片、三片，也有四片的）叶片。
此类输送大多采用斗式提升机（或称斗式升送机）完成。
茶与食品学院
茶与食品学院
（三）离心泵的特点
适用于输送中低粘度的料液，含悬浮物及腐蚀性也可。 离心泵的优点： ①传动结构简单，一般采取二极或四极的电动机直联。 ②液体输出量可任意调节。 ③操作维修清洗容易。 离心泵的缺点： ①泵的安装要求低于液体贮槽出口之处或预先灌水，因为 必须保证泵体内及吸液管内充满液体才能正常运行。 ②操作不妥或设计不善时，易引起泡沫现象。
面对电动机出轴，若逆时针旋转，靠近电动机端的接 口为出料口，此时另一端可真空状态下抽吸物料。反之靠 近电动机的接口为进料口。 (4)泵内滚动轴承应定期加润滑油。 (5)橡胶螺套必须定期检查，及时更换。 (6)泵必须经常清洗。
食品工厂机械与设备课程教学大纲
食品工厂机械与设备课程教学大纲一、课程基本信息课程代码：040635课程名称：食品工厂机械与设备英文名称：Machine and Equipment of Food Processing课程类别：专业课学时：72学分：3.5适用对象:食品科学与工程本科考核方式：考试,平时成绩占总成绩的30%）先修课程：画法几何、机械基础、食品工艺原理二、课程简介本课程根据本专业的培养目标及教学计划的要求，主要讲授食品加工机械与设备的基本构造、工作原理、主要性能及主要工艺设计计算方法，培养学生掌握食品加工机械与设备的选型、安装维护及安全操作等知识及技能。
三、课程性质与教学目的本课程是食品科学与工程本科专业的必修课。
其教学目的主要是通过学习各类食品加工机构及设备的基本知识，使学生对食品加工机械设备的类型、结构、工作原理、主要性能等方面的知识有深入的了解，为将来从事食品加工的生产过程的设备管理等工作打下良好的理论基础。
四、教学内容及要求第一章食品输送技术装备(一)目的与要求1.了解各种形态物料的输送特点；2.掌握输送机械的主要类型及其工作原理；3.了解各种主要输送机械的基本结构；4.掌握输送机械的基本性能特点；5.掌握输送机械的选用和使用要点。
（二）教学内容第一节液力输送技术装备1．主要内容i.液力输送的原理及分类ii.离心泵的原理与结构iii.往复泵的原理与结构iv.转子泵的原理与结构v.其他泵的原理与结构2．基本概念和知识点：液力输送设备的分类及工作原理；离心泵、往复泵、转子泵的基本结构和工作原理。
3．问题与应用：要求学生掌握液力输送主要类型设备的基本结构及工作原理，学会离心泵性能的计算方法。
第二节气力输送技术装备1．主要内容1)气力输送的原理及分类2)气力输送的动力设备3)气力输送的配套设备2．基本概念和知识点：气力输送的原理；气力输送设备的分类；气力输送设备组成。
3．问题与应用：掌握气力输送的工作原理及设备组成。
江苏省高等教育自学考试大纲食品机械与设备.doc
高纲1142江苏省高等教育自学考试大纲03279食品机械与设备江南大学编江苏省高等教育自学考试委员会办公室一、课程性质及其设置目的与要求 2二、课程内容与考核目标 2三、有关说明和实施要求17一、课程性质及其设置目的与要求食品机械与设备课程是江苏省高等教育自学考试食品科学与工程专业的必修课程。
是为培养和检验应考者有关各种食品加工常用机械设备的种类、特点、性能、适用性、选型、流程配套等方面理论知识和工程实际应用能力的一门专业课程。
食品加工机械设备是食品工业化生产过程中的重要保障。
现有食品加工业的规模化与自动化发展、传统食品的工业化、食品新资源的利用、新工艺、新产品的产业化等，都离不开食品加工机械与设备的支持。
食品加工机械设备对食品加工过程中产品的质量保证、生产效率的提高、能量消耗降低等起着举足轻重的作用。
因此，以工艺为主的食品科学与工程专业的本科生来说，对于食品加工机械与设备的了解十分必要。
食品加工工艺知识与机械设备知识的有机结合是食品加工从业人员不可或缺的基本能力要求。
设置本课程的目是使应考者：掌握食品工厂常用机械设备的基本类型、各类设备主要型式、工作原理、结构与操作特点、适用场合；具有根据加工工艺要求选择适当食品加工机械设备进行合理配套的能力；具有一定的根据加工工艺要求对定型设备进行调整改造要求的能力。
二、课程内容与考核目标第一章总论理解:1．食品机械设备的定义2．食品机械设备在食品加工中的重要性第一节食品加工机械设备的分类与特点理解:1．食品加工机械设备分类方式。
掌握：1．食品加工机械设备按单元操作分类；重点掌握：1．食品加工机械设备特点。
第二节食品加工机械的材料理解：1.食品加工机械设备用材在（1）机械性能、（2）物理性能和（3）耐腐蚀性能方面的要求；2. 食品机械设备常用的（1）钢铁、（2）不锈钢、（3）有色金属和（4）非金属材料的特点；掌握1．根据食品加工工艺特点，选择设备和容器的食品加工接触面材料。
食品机械与设备
理论类课程大纲课程名称:食品机械与设备一、课程概况所属专业: 食品科学与工程开课单位：环境科学与工程学院课程类型: 专业方向课课程代码: 13414070开课学期: 4 学分： 3学时：51 核心课程: 是拟使用教材：1.《食品机械与设备》（殷涌光，化学工业出版社，第1版）。
国内(外)现有教材：1.马海乐．食品机械与设备（第1版）．北京：中国农业出版社，2004；2.蒋迪清等．食品通用机械与设备（第2版）．广州：华南理工大学出版社，2005；3.肖旭霖，食品机械与设备（第1版）．北京：科学出版社，2006；4.刘协舫．食品机械（第1版）．武汉：湖北科学技术出版社，2002。
学习参考资料1.期刊类《包装与食品机械》、《中国机械》、《机械工程自动化》、《机械设计与制造》。
二、课程描述《食品机械与设备》是食品科学与工程专业的一门专业技术科。
本课程的任务是通过课程的学习，使学生获得必要的有关食品工厂机械与设备的基础理论、基本知识和基本技能，进而为后续课程或从事食品相关的生产和科学研究打下一定的基础。
食品工业生产过程复杂多样，但每一具体生产过程都是由一定的设备来完成的。
食品机械与设备就是向学生来介绍这些设备的结构、性能、工作原理以及有关工艺参数的选择等内容，通过课程的学习使学生掌握这方面的基本知识。
使学生的各种思维能力（逻辑思维能力、抽象概括能力、自学能力）得到增强，为今后完全胜任食品科学与工程技术工作打好基础。
三、课程目标熟悉各种通用设备（输送机械与设备、清洗机械与设备、干燥机械与设备、浓缩机械与设备、杀菌机械与设备、包装机械与设备等）；掌握机械与设备构造、原理；学会为工艺路线选择合适设备。
食品工厂机械与设备教材.pptx
搪瓷替代材料：有各种无毒树脂涂料，其涂层耐腐蚀而不易产生
碎片。
食品工厂机械与设备——第一章 总论
二、食品机械中常用的材料
（二）不锈钢——定义与成分 定义——在空气中或化学腐蚀介质中能够抵抗腐
食品工厂机械与设备——第一章 总论
一、食品加工机械设备用材要求与性能
机械设备性能主要包括三类:
（一）机械性能
强度
耐磨性
刚度
高温工作性能
硬度
低温工作性能
食品工厂机械与设备——第一章 总论
一、食品加工机械设备用材要求与性能
（二）物理性能 常见物料性能， 例如：相对密度、比热容、热导率、
多功能性
一定程度通用性，可用一机多
用，用于不同物料、不同产品。调节容易、调
整模具方便。
食品工厂机械与设备——第一章 总论
二、食品加工机械设备的特点
卫生要求高 直接与物料接触部分，均采用无毒、 耐腐蚀材料制造；这部分表面均需抛光处理，以便 清洗和消毒。传动系统与工作区域有严格密封措施， 以防润滑油泄漏进入加工食品物料。
制糖机械 豆制品加工机械 焙烤食品机械 乳品机械 果蔬加工和保鲜机械 罐头食品机械
糖果食品机械 酿造机械 饮料机械 方便食品机械 调味品和添加剂制品机械 炊事机械等
食品工厂机械与设备——第一章 总论
一、食品加工机械设备的分类
2.根据设备的操作功能分类
常见设备操作功能可分为： 筛分与清洗 搅拌及均质
粉碎和切割 蒸煮煎熬
分级分选
蒸发浓缩
多相分离
干燥
混合
烘烤
成型
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本要求
（1）对食品必须无害，不污染食品 ； （2）不受或少受物料介质和清洗剂的影响，
藉以延长设备的使用寿命。
PPT文档演模板
第一章食品工厂机械与设备总论
PPT文档演模板
（一）机械性能
强度 刚度 硬度 耐磨性 高温工作性能 低温工作性能
第一章食品工厂机械与设备总论
（二）物理性能
常见的物料性能， 例如：材料的相对密度、比热 容、热导率、软化温度、线膨胀系数、热辐射波 谱、磁性、表面摩擦特性、抗黏附性等。
食品加工机械设备分类的必要性
食品加工过程涉及的机械与设备种类繁多。 无论是设备选型，还是设备制造都需要系统
的设备分类。
PPT文档演模板
第一章食品工厂机械与设备总论
二、食品加工机械设备的特点
品种多样性 机型可移动性 防水防腐性 多功能性 卫生要求高 自动化程度高低不一
PPT文档演模板
第一章食品工厂机械与设备总论
自动化程度高低不一
目前，食品加工机械设备单机自动化程 度总体上并不很高。但也有一些自动化程度 较高的设备，例如，无菌包装机、自动洗瓶 机及大型杀菌设备等。
PPT文档演模板
第一章食品工厂机械与设备总论
品种多样性
一般食品机械设备门类众多、品 种较杂。并且生产批量较小。许多 设备属于单机设备。
PPT文档演模板
第一章食品工厂机械与设备总论
卫生要求高
为了保证食品卫生安全，食品加工设备中直接 与物料接触的部分，均采用无毒、耐腐蚀材料制造， 并且为了方便清洗和消毒，与食品接触的表面均需 要进行抛光处理。此外，传动系统与工作区域有严 格密封措施，以防润滑油泄漏进入所加工的食品物 料中。
PPT文档演模板
第一章食品工厂机械与设备总论
一、食品加工机械设备用材要求与性能 二、食品机械中常用的材料 三、食品机械设备材料的表面处理
PPT文档演模板
第一章食品工厂机械与设备总论
一、食品加工机械设备 用材要求与性能
有表面与食品接触的机械设备基本要求 机械设备性能:
（一）机械性能 （二）物理性能 （三）耐腐蚀性能
PPT文档演模板
第一章食品工厂机械与设备总论
PPT文档演模板
第一章食品工厂机械与设备总论
1. 根据原料或产品分类
可将食品机械分成众多的生产线设备。例如，
制糖机械 豆制品加工机械 焙烤食品机械 乳品机械 果蔬加工和保鲜机械 罐头食品机械
糖果食品机械 酿造机械 饮料机械 方便食品机械 调味品和添加剂制品机械 炊事机械等
PPT文档演模板
第一章食品工厂机械与设备总论
二、食品加工机械设备的特点
PPT文档演模板
第一章食品工厂机械与设备总论
一、食品加工机械设备的分类
食品加工机械设备分类的重要性 目前主要按两种方式进行分类：
1.根据原料产品类型分类 2.根据设备的操作功能分类
从研究、设计和制造的角度以上两种分类方法均 有一定的指导意义。
教学角度上，以功能为基础分类较有利。
2. 根据机械设备的功能分类
实际上是根据设备的单元操作功能分类。
筛分与清洗机械 粉碎和切割机械 混合机械 分级分选机械 成型机械 多相分离机械 搅拌及均质机械
干燥机械 烘烤机械 冷冻和冻结机械 挤压膨化机械 计量机械 包装机械
蒸煮煎熬机械
输送机械、泵、换热设备
蒸发浓缩机械
容器等
PPT文档演模板
第一章食品工厂机械与设备总论
不同的使用场合，要求材料有不同的物理性能， 如：
传热装置要求有高的热导率。 食品的成型装置则要求有好的抗黏附性，以便脱模。
PPT文档演模板
第一章食品工厂机械与设备总论
（三）耐腐蚀性能
对于食品机械，主要考虑其耐（食品本身 或微生物引起的）酸性能和耐盐性能。
机械设备的耐腐蚀程度决定于： ① 材料的 化学性质和表面状态以及受力状态； ② 物 料介质的种类，浓度和温品机械设备的外形尺寸均较 小，重量较轻，可方便的进行移动改换。例 如，一般食品机械设备均不需要固定基础。
PPT文档演模板
第一章食品工厂机械与设备总论
防水防腐性
多数设备或设备主要工作面的材料具有 抗水、酸、碱等腐蚀的性能，一般采用不锈 钢制作。
PPT文档演模板
第一章食品工厂机械与设备总论
1第一章食品工厂机械与 设备总论
PPT文档演模板
2020/12/1
第一章食品工厂机械与设备总论
第一章 总论
什么是食品机械与设备? 食品机械与设备的重要性
第一节 食品加工机械设备的分类与特点 第二节 食品加工机械的材料 第三节 食品机械设备的结构要求 第四节 食品加工机械设备的选型 本章小结 思考题 自测题
多功能性
食品机械设备具有一定程度的通用性， 即可用来加工不同的物料。此外，还具有调 节容易、调整模具方便和一机多用的特点。
PPT文档演模板
第一章食品工厂机械与设备总论
第二节 食品 加工机械的材料
食品机械广泛使用各种材料，除各种金属和合金材料外，尚有石材、 金刚砂、陶瓷、搪瓷、玻璃、纺织品以及塑料等有机合成材料。食品生 产的工艺条件十分复杂，对材料有不同的要求，必须掌握各种材料的基 本性能，才能作出正确的选择，以取得良好的使用效果和经济效益。
化、食品新资源的利用、新工艺、新产品的产业化等，都 离不开食品加工机械与设备的支持。 食品加工机械设备对食品加工过程中产品的质量保证、生 产效率的提高、能量消耗的降低等起着举足轻重的作用。
－ 因此，对于以工艺为主的食品科学与工程专业的本科生来说，了解食品加工 机械与设备十分必要。食品加工的科学技术（工艺）知识与机械设备知识的 有机结合是食品加工从业人员不可或缺的基本能力要求。
PPT文档演模板
第一章食品工厂机械与设备总论
什么是食品机械与设备?
食品机械与设备是把食品原料加工成食 品或半成品的一类专业机械与设备。
PPT文档演模板
第一章食品工厂机械与设备总论
食品机械与设备的重要性
食品加工机械设备是食品工业化生产过程中的重要保障。 现有食品加工业的规模化与自动化发展、传统食品的工业
PPT文档演模板
第一章食品工厂机械与设备总论
第一节 食品加工机械设备的 分类与特点
食品工业涉及的原料、产品种类繁多、加工工艺各 异，从而其涉及的加工机械的种类繁多。虽然种类繁多， 但食品机械具有自身的特点。了解食品机械与设备的分 类及其特点，将有助于正确选择食品机械与设备。
一、食品加工机械设备的分类
