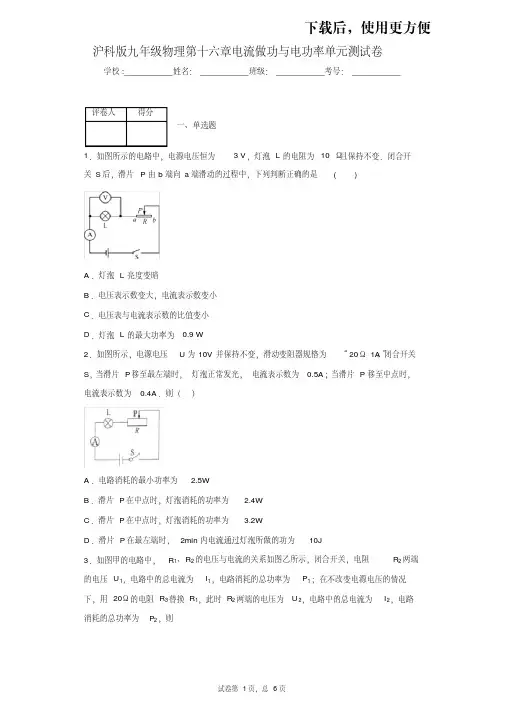

【精品】沪科版九年级物理第十六章电流做功与电功率单元测试卷
下，用 20Ω的电阻 R3替换 R1，此时 R2 两端的电压为 U 2，电路中的总电流为 I2，电路
消耗的总功率为 P2，则
试卷第 1 页，总 6 页
A ．R1： R2=1： 3
B ．P1： P2=2：3
C． U 1：U 2=1： 2
D ． I 1： I 2=3： 2
4．如下图甲所示，闭合开关后，在滑片 P 由 b 端向 a 端移动的过程中，电压表示数 U
，则
D 、当变阻器连入电路中的电阻为 0 时，灯泡的电压最大（等于电源电压 3V ），灯泡 L 的最
大功率：
大
，故 D 正确。
故选： D。
【点睛】本题考查串联电路的规律及欧姆定律和电功率公式的运用。
2． B
【解析】
解：滑片 P 在最左端时，电路中只有灯泡，灯泡正常发光，由
I ＝ 得，灯泡正常发光时的
_____J。
14．小芳到实验室做 “测量小灯泡额定功率 ”的实验时，老师只给她提供了如下器材：标
有 “3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表
V 1 和 V 2（没有电流表） 、阻
值为 10Ω的定值电阻 R0、导线若干 . 她根据所给定的器材经过认真思考后设计了正确的
实验电路，如图甲是该电路的不完整电路图 .
滑 ＝0.4A× ×20Ω ＝4V，因串联电路电压规律可得此时灯泡两端的电压：
UL′＝ U﹣ U 滑＝ 10V
﹣ 4V＝ 6V，灯泡的实际功率： PL＝ UL′Ｉ＝6V×0.4A＝ 2.4W；故 B 正确， C错误；滑片 P在最
答案第 1 页，总 10 页
左端时， 2min 内电流通过灯泡做的功： WL＝ UILt ＝10V×0.5A×2×60s＝ 600J，故 D 错误。
九年级物理全册 第16-17章单元测试达标(B)(新版)沪科版
第16、17章 单元测试（B ）1．关于磁感线，下列说法中正确的是 （ ）A ．磁感线是磁场中实际存在的曲线B ．磁体周围的磁感线都是从磁体北极出来，回到磁体南极C ．小磁针南极在某点受的磁场力的方向，跟该点磁感线方向相同D ．磁感线是分布在磁体外，不分布在磁体内2．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时就会引起水雷的爆炸，其依据是（ ）A ．磁体的吸热性B ．磁极间的相互作用规律C ．电荷间的相互作用规律D ．磁场对电流的作用原理3．如图所示，两电池的规格相同，当开关SA 端磁极极性变化的情况是（ ） A ．磁性增强，由S 极变为N 极B ．磁性减弱，由S 极变为N 极C ．磁性增强，由N 极变为S 极D ．磁性减弱，由N 极变为S 极 4．下列关于电磁感应现象的说法中，正确的是 （ ）A ．导体在磁场中运动一定会产生感应电流B ．发电机是利用电磁感应现象制成的C ．电磁感应现象中，电能转化为机械能D ．导体中感应电流的方向只跟导体运动方向有关5．关于电流的磁场，下列说法中正确的是 （ ）A ．导线中有电流通过，导体周围立即产生磁场B ．导线中有电流通过，导体周围稍后产生磁场C ．电流产生的磁场方向与电流方向相同D ．将导线变成U 形，通电后所产生的磁场的磁感线分布与U 形磁铁相似6．在描述通电导体在磁场中的受力方向和电流方向以及磁场方向之间的关系时，下列说法中错误的是 （ ）A ．电流方向改变时，导体受力方向也改变B 磁场方向改变时，导体受力方向也改变C ．电流方向和磁场方向同时改变时，导体的受力方向必定改变D ．电流方向和磁场方向同时改变时，导体的受力方向不会改变7．下列关于磁场的说法中，正确的是 （ ）A ．磁场是由磁感线组成的B ．磁场中任何一点的磁感线方向跟放在该点的小磁针S 极所指的方向一致C ．把磁体放在真空中，磁场就消失D ．磁感线只是用来描述磁场的假想曲线8．奥斯持实验说明 （ ）A ．电流与小磁针发生相互作用B ．电流在其周围产生磁感线C ．电流和磁感线发生相互作用D ．通电导线周围存在磁场9．下列说法正确的是 （ ）A BA．通电导线如果不受磁场力的作用，通电导线一定不在磁场中B．通电导线在磁场中所受磁场力的方向、磁场方向、电流方向三者一定互相垂直C．磁场方向一定是通电导线的受力方向D．通电导线受磁力方向一定垂直磁场方向和电流方向所决定的平面10．关于电磁感应现象，下列说法正确的是（）A．当导体在磁场中做切割磁感线运动时，导体中有感应电流B．在电磁感应现象里，机械能转化为电能C．闭合导线的一部分在磁场中运动时，一定会产生感应电流D．感应电流的方向可由安培定则来判断11．下列研究物理问题的方法相同的是（）（1）根据电流所产生的效应认识电流；（2）研究电流时把它比作水流；（3）根据磁铁产生的作用来认识磁场；（4）利用磁感丝来描述磁场。
最新沪科版九年级物理单元测评卷(第十六章)
单元测评卷(五)(第十六章)(40分钟100分)一、选择题(本题共6小题,每小题6分,共36分)1.如图所示,下列用电器的额定功率最接近10 W的是(C)2.关于图中的家用电能表,下列说法中正确的是 (A)A.“50 Hz”表示这个电能表应在频率为50 Hz的交流电路中使用B.该电能表示数是17 536 kW·hC.该电能表示数表示本月家中消耗的电能D.“220 V”表示为安全电压3.如图所示,将额定电压相同的两个灯泡L1、L2串联后接入电路中,接通电路后,发现L1要亮一些。
则下列判断正确的是(C)A.L1的电阻比L2的小B.L1的额定功率比L2的大C.L1、L2正常工作时,L1发光要暗一些D.若将L1、L2并联接入电路,L1发光要亮一些4.新的国家标准对延长线插座配用电缆的导线的横截面积要求进行了修改,额定电流16 A的延长线插座,导线最小标称横截面积由1 mm2提升到1.5 mm2。
增大导线横截面积的目的是(D)A.增大导线的电阻B.减小通过导线的电流C.增大导线的电压D.减小导线发热的功率5.(2019·巴中中考)如甲图所示的电路中,电源电压为8 V恒定不变,R0为定值电阻,R为滑动变阻器,闭合开关S后,在滑片P滑动过程中,电压表与电流表示数的变化关系如图乙所示,根据图像信息可知,下列判断错误的是(C)A.R0的阻值是5 ΩB.电路的最大总功率是12.8 WC.R0的最小功率是1.6 WD.滑动变阻器最大阻值是35 Ω6.(2020·东台期末)电炉通电一段时间后,电炉丝热得发红,而与电炉丝相连的导线几乎不发热,主要是因为(A)A.导线的电阻远小于电炉丝的电阻B.导线的电阻远大于电炉丝的电阻C.通过导线的电流小于通过电炉丝的电流D.通过导线的电流大于通过电炉丝的电流二、填空题(本题共5小题,每空2分,共18分)7.导体两端的电压为6 V,通过导体的电流为1 A,通电时间为10 s,电流做功___60___J。

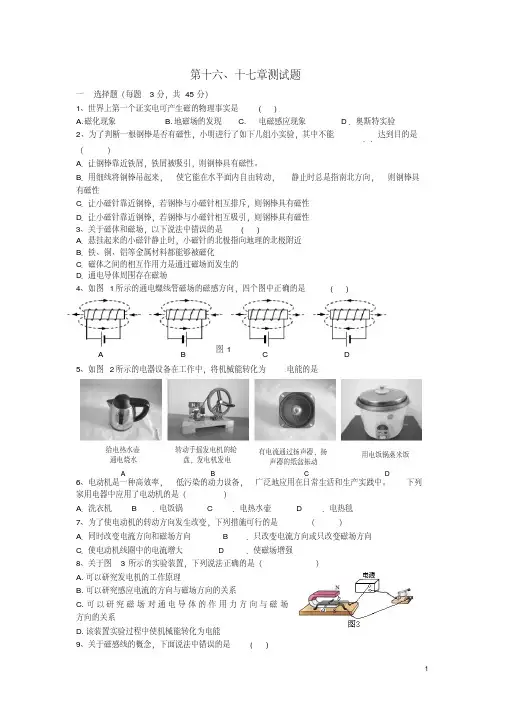

九年级物理全册第十六、十七章综合测试题沪科版
一 选择题（每题 3 分，共 45 分）
1、世界上第一个证实电可产生磁的物理事实是
()
A. 磁化现象
B. 地磁场的发现 C. 电磁感应现象
D ．奥斯特实验
2、为了判断一根钢棒是否有磁性，小明进行了如下几组小实验，其中不能
（
）
．．达到目的是
A．让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性。
2、如图 7 所示的手摇发电机模型是利用
原理发电的．摇动手柄，线圈在
中转动，把
能转化为电能，供小灯泡发光．
3、如图 8 中， AB 两点接电源上，小磁针在导线 AB 的正下方， 当闭合开关时，会观察
到
，人们 把这个实验称 为
实验 ，这一实验 揭示
了
。
4、研究磁感应现象的装置如图 9 所示，要想使电流表指针偏转， 首先应该
4、如图 1 所示的通电螺线管磁场的磁感方向，四个图中正确的是
()
图1
A
B
C
D
5、如图 2 所示的电器设备在工作中，将机械能转化为
电能的是
给电热水壶 通电烧水
转动手摇发电机的轮 盘，发电机发电
A
B
6、电动机是一种高效率， 低污染的动力设备，
家用电器中应用了电动机的是（
）
有电流通过扬声器，扬 声器的纸盆振动
见下图
四、
实验
探究题 （ 1题 8分， 2题 7分，共 15分）
1. （ 1）电流表指针偏转 （ 2）有 （ 3）有更灵敏的电流计或增强磁铁的磁场或把
ab
改为多匝导线 （ 4）切割 2. （ 1）吸引大头针的数目 可，只要语言通顺
（2）电流
（ 3） 1、 4 或 2、 5 或 3、 6

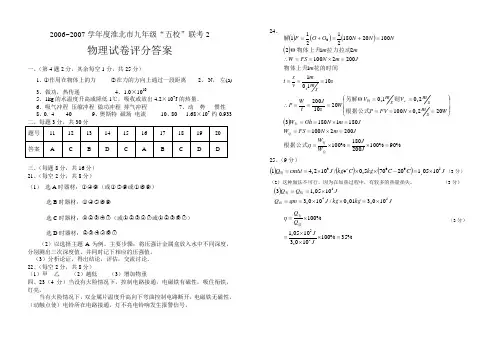

沪科版九年级物理第十六章、第十七章单元测试题-上科版
2006~2007学年度淮北市九年级“五校”联考2物理试卷评分答案一、（第4题2分，其余每空1分，共25分）1、○1作用在物体上的力○2在力的方向上通过一段距离2、N，左(a)3、做功，热传递4、1.0×10105、1kg的水温度升高或降低1℃，吸收或放出4.2×107J的热量。
6、吸气冲程压缩冲程做功冲程排气冲程7、动势惯性8、0．4 40 9、奥斯特磁场电流10、80 1.68×107 约0.933三、（每题8分，共16分）21、（每空2分，共8分）（1）选A时器材：○1○4○9（或○1○5○9或○1○6○9）选B时器材：○1○4○5○6○9选C时器材：○1○2○3○4○7（或○1○2○3○5○7或○1○2○3○6○7）选D时器材：○2○3○4○5○6○7（2）以选择主题A为例。
主要步骤：将压强计金属盒放入水中不同深度，分别测出三次深度值，并同时记下相应的压强值。
（3）分析论证，得出结论，评估，交流讨论。
22、（每空2分，共8分）（1）甲乙（2）越低（3）增加物重四、23（4分）当没有火险情况下，控制电路接通，电磁铁有磁性，吸住衔铁，灯亮。
当有火险情况下，双金属片温度升高向下弯曲控制电路断开，电磁铁无磁性，（动触点使）电铃所在电路接通，灯不亮电铃响发生报警信号。
24、25、（9分）()()()JCCkgCkgJtcmQ o531005120705/10241⨯=-⨯⨯∙⨯=∆=∙∙∙吸（3分）（2）这种做法不可行，因为在加热过程中，有较多的热量损失。
（3分）（3分）%35%10010310051%10055=⨯⨯⨯=⨯=∙∙JJQQ放有η()JkgkgJqmQJQQ57510301/103100513⨯=⨯⨯==⨯==∙∙∙∙放吸有()()()()()%90%100200180%1002002100180118032021002120102001011120021002121002018021211=⨯=⨯==⨯===⨯==⎪⎪⎪⎭⎫⎝⎛=⨯=======∴====⨯==∴=+=+=∙∙∙∙JJWWJmNFSWJmNGhWWsmNFVPsmVsmVWsJtWPssmmvstmJmNFSWmmNNNGGFF总有总有物根据公式根据公式则另解花的时间物体上升拉力拉动物体上升解η。
第十六章 电流做功与电功率 单元测试卷 2021-2022学年沪科版物理九年级全一忆
沪科版九年级第十六章电流做功与电功率单元测试卷一．选择题（共10小题）1．假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭.小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。
下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变2．甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。
将它们串联后接在电源上，其中一个灯泡能正常发光。
下列说法正确的是（）A．正常发光的灯泡是甲灯B．甲灯与乙灯的实际功率相等C．两灯的总功率是3WD．电源电压是48V3．两灯泡L1、L2（R1=3R2）。
若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3：16 B．3：4 C．4：3 D．1：34．如图所示，电源电压为6V，定值电阻R=18Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b 两点间接入一个合适的电压表时，电压表有明显示数B．在a、b 两点间接入导线，电流2s做的功是2JC．在a、b 两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡不能正常发光D．在a、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100WB．两灯正常发光时，L1的电阻较大C．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5D．两灯串联接入220V的电路，L1消耗的功率小于25W6．如图所示，电源电压恒定，闭合开关S、S1，电压表示数为4.5V，R0的功率为1.35W；闭合开关S、S2，电压表示数为3.6V，R2功率为0.576W．若S、S1、S2均闭合，R1与R2功率的比值为（）A．5：4 B．4：5 C．1：2 D．2：17．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I-U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W8．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户家里的用电器两端电压等于UU2B．输电线上消耗的电功率为rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时，用户家里用电器两端电压保持不变9．将标有“6V 6W“和“6V 3W“的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，不考虑灯丝电阻的变化，接通电路后，以下说法正确的是（）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于3W10．如图所示，电源电压保持不变，小灯泡标有“6V？W”，其电阻不随温度变化，电流表的量程为0～3A。
沪科版九年级全册物理 第十六章 电流做功与电功率 单元练习题
第十六章电流做功与电功率一、选择题1.一台家用彩电正常工作时的电功率最接近于( )A.1 WB.10 WC.100 WD.1000 W2.在图中所示的家用电器中，利用电流热效应工作的是（）A. 吸尘器B. 电暖气C. 洗衣机D. 电脑3.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（）A. 将电压变为原来的2倍，通电时间变为原来的B. 将电阻变为原来的2倍，通电时间变为原来的C. 将电阻变为原来的，通电时间变为原来的2倍D. 将电压变为原来的，电阻变为原来的2倍4. 粗细均匀的电热丝放入一壶水中，通电一段时间将水加热至沸腾．若将电阻丝对折并联后放入同样一壶水中，通电到将水加热至沸腾．所需时时间与第一次的通电时间相比（电源电压恒定，不计一切热损失）．下列判断正确的是（）A. 相等B. 增加C. 减少 D. 无法确定5.某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A. 家用空调机B. 电视机C. 家用洗衣机 D. 电风扇6.某电动机接在电压为220 V的电路中工作时，通过的电流为4 A。
如果电动机线圈电阻为4 Ω，则每分钟产生的热量为( )A.52 800 JB.3 840 JC.4 800 JD.14 080 J7.下列家用电器中，主要是利用电流热效应工作的是（）A. 收音机B. 电风扇C. 电烙铁 D. 电动机8.在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。
已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2：3。
若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1和L2消耗的功率之比分别为（不计温度对灯丝电阻的影响）（）A. 3：1，2：1B. 3：1，3：1C. 1：3，1：3 D. 1：3，3：29.如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验是为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大10.如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2，A管中的液面较高B. I1=I2，A管中的液面较低C. I1＞I2，A管中的液面较高D. I1＜I2，A管中的液面较低11.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A. 该实验装置是为了研究电流产生的热量与电阻的关系B. 通电一段时间后，左侧U形管中液面的高度差比右侧的大C. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的D. 将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系二、填空题12.家用电热毯正常工作时，将________能转化成内能，工作时耗电多少可以通过________表实时记录；若它以100瓦的功率工作4小时，耗电________度．13.电能表是用来测量用电器消耗________的仪表．电能一般以________计量单位．14. 图中电能表的示数为________ kW×h。
2021-2022学年度沪科版九年级物理第十七章从指南针到磁浮列车单元测试试题(含答案及详细解析)
沪科版九年级物理第十七章从指南针到磁浮列车单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的通电螺线管右侧放了一个可自由转动的小磁针，下列说法正确的是( )A．小磁针左端为N极B．通电螺线管的左端为N极C．将电源正负极对调后螺线管南北极也对调D．在螺线管所在电路中串联一个电阻后螺线管的磁性增强2、我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；②在探究电磁铁磁性强弱的影响因素时；③在探究压强与压力关系时，控制受力面积相同；④研究磁场时，引入磁感线。
其中，运用了相同研究方法的是（）A．①②B．②③C．②④D．③④3、关于磁现象的认识中，下面说法正确的是（）A．磁体能吸引铁、铜、钴等物质B．同名磁极互相吸引，异名磁极互相排斥C．地球相当于一个巨大的磁体，地磁场的北极在地理的南极附近D．磁体之间只有相互接触时才能产生相互作用力4、首先发现电流周围存在磁场的物理学家是（）A．伏特B．安培C．帕斯卡D．奥斯特5、为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（）A．悬挂的铁棒转动起来后静止时指向南北B．将铁棒一端靠近小磁针，相互排斥C．将铁棒一端靠近大头针，大头针被吸引D．水平移动铁棒，测力计示数有变化6、如图所示是燃油汽车启动装置的电路简图。
汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析不正确的是（）A．旋转钥匙相当于闭合开关B．电磁铁是利用电流的磁效应来工作的C．电磁铁通电后电磁铁的上端为N极D．电动机工作时将机械能转化为电能7、如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（）A．换用更细的铜棒B．将磁体的N、S极对调C．向左移动滑动变阻器的滑片D．将电源正、负极和磁体N、S同时对调8、下列用电器中，主要利用电流热效应工作的是（）A．电风扇B．电冰箱C．电热毯D．电视机9、下列有关电与磁的说法正确的是（）A．磁感线是用来形象描述磁场的，是真实存在的B．奥斯特实验说明电流周围存在着磁场C．磁体周围的磁感线都是从磁体的南极出来回到磁体的北极D．同名磁极相互吸引，异名磁极相互排斥10、如图所示的“吸引现象”由分子间作用力引起的是（）A．磁铁吸引铁器B．吸盘吸在墙上C．摩擦后的气球吸引头发D．压紧的铅块互相吸引第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、甲图是带电小球相互靠近时的情景，说明了异种电荷相互_______，同种电荷相互排斥；乙图是把小磁针放在通电导线附近时，小磁针会发生偏转，说明了电流周围存在_______；丙图中当开关闭合后金属棒ab会运动起来，根据此原理科学家发明了_______（选填“发电机”、“电动机”）。
第十六章 电流做功与电功率单元测试题 2022-2023沪科版九年级物理全一册
第十六章电流做功与电功率单元测试题一、单选题1．以下用电器中，工作时能量转化的主要形式与其他三件不同的是A．电风扇B．电炉C．电熨斗D．电水壶2．额定功率为800W的用电器可能是A．家用微波炉B．电子手表C．电视机D．家用照明灯3．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多4．在物理学的发展过程中，许多物理学家做出了杰出的贡献，历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是A．安培B．欧姆C．伏特D．焦耳5．下列单位中，不属于电功的单位的是A．J B．V•A C．W•s D．kW•h6．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是A．电烙铁B．电视机C．电风扇D．一样多7．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）A．如图中时刻所示，电能表的读数为8633.5kW•hB．家中干路中的总电流为20A时，该电能表可以工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．这种电能表，读数数字的单位是kW•h8．如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。
在保证各电路元件安全使用的情况下，下列说法正确的是（）A．电流表示数的最小值为0.08AB．电压表的示数变化范围为0~15VC．滑动变阻器的阻值变化范围为20~125ΩD．整个电路总功率的最大值为10.8W9．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。
若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（）A．、B．、C．、D．、10．小刚利用电能表测量某家用电器的电功率。
九年级物理全册 第16-17章单元测试达标(A)(新版)沪科版
第16、17章 单元测试（A ）一、填空题1．两个不接触的磁体间的相互作用是通过 发生的。
2．地球也是一个巨大的磁体，地磁北极在地理 附近，指南针能指南北是因为受到了 的作用，但所指南北并不十分准确，而是有微小的偏差，最早论述这一问题的是 。
3．通电导线附近的小磁针会发生偏转，这一现象说明了 ，最早通过实验发现这一现象的是物理学家 。
4．通电螺线管的周围的磁场跟 相似，放入铁芯后磁性会大大增强，其原因是铁芯被 也有了磁性。
我们把带有铁芯的通电螺线管称为 。
5．英国物理学家 首物发现了电磁感应现象，这一现象成为后来人们研制 机的原理，这种机器在工作过程中将 能转化为 能。
6．通电导体在磁场中会受到 的作用，通电线框在磁场中会发生 ，电动机就是根据这一现象制造的，从而使 能转化为 能。
二、选择题7．下列关于磁感线的说法中，正确的是 （ ）A ．磁感线是由小铁屑形成的B ．磁场中有许多曲线，这些曲线叫磁感线C ．小磁针在磁感线上才受力，在两条磁感线之间不受力D ．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在8．用钢条的一端去接近小磁针，如果小磁针被吸引过来，则 （ ）A ．钢条肯定有磁性B ．钢条肯定没有磁性C ．钢条可能有磁性D ．以上说法都不对9．电磁铁是利用下列哪种原理制成的？ （ ）A ．磁场对电流的作用B ．电磁感应现象C ．电流磁效应D ．电流热效应10．如图所示的装置中，要使电流计的指针发生偏转，下列办法中可行的是 （ ）A ．闭合开关，使导体AB 竖直向上移动B ．闭合开关，使导体AB 水平向外移动C ．闭合开关，使导体AB 水平向左移动D ．断开开关，使导体AB 斜向后移动11．关于通电导体在磁场中受力方向与电流方向和磁感线方向之间的关系，下列说法中正确的是 （ ）A ．通电导体在磁场中受力方向与电流方向无关B ．通电导体在磁场中受力方向与磁场方向无关C ．电流方向和磁场方向中有一个改变，通电导体的受力方向就改变D ．电流方向和磁场方向同时改变时，通电导体的受力方向肯定改变12．在一百多年前，用实验第一个发现电与磁联系的科学家是 （ ）A ．托里拆利B ．伽利略C ．奥斯特D ．法拉第13．下列有关电磁现象的说法中，正确的是 （ ）A ．导体中感应电流的方向只与导体运动的方向有关A B-2 -N SSB ．发电机是根据电磁感应现象制成的C ．奥斯特实验说明通电导线在磁场中受到力的作用D ．电动机工作时，机械能转化为电能14．如图所示，甲、乙都是软铁片，当开关闭合后（ A ．甲、乙左端都是N 极B ．甲、乙右端都是N 极C ．甲右端是N 极，乙左端是N 极D ．甲左端是N 极，乙右端是N 极15．下列四个例子中，采用相同的物理研究方法的是 （ ）（1）根据电流所产生的效应认识电流；（2）研究电流时把它比着水流；（3）根据磁铁产生的作用来认识磁场；（4）利用磁感线来描述磁场。
2023年九年级沪科版物理第十六章【电流做功与电功率】复习测试卷附参考答案
2023年九年级物理第十六章【电流做功与电功率】复习测试卷一、填空题(每空2分，共20分)1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。
某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。
(第1题)(第2题)2. 闭合开关，发现灯泡甲比灯泡乙亮，则甲、乙两灯泡消耗的电功率大小关系是P甲________(填“＞”“＜”或“＝”)P乙。
3. 某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。
4．绿色生态理念要求人们注重环保节能。
如图所示是额定功率为5 W的LED灯与额定功率为60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
(第4题)(第5题)5. 在如图所示的电路中，电源电压为3 V，电流表A的示数为0.5 A，A1的示数为0.3 A，此时R1的功率为________W。
6. 一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。
7. 如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示。
当小灯泡正常发光时，通电1 min电动机线圈产生的热量为________J。
,(第7题) (第8题)8. 如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。
沪科版九年级物理第十六章单元测试题(含答案)
沪科版九年级物理第十六章单元测试题（含答案）一、单选题1．下列单位中不属于电能单位的是（）A．焦耳B．伏·安/秒C．伏·安·秒D．千瓦·时2．一盏“220V 9W”的LED灯和一盏“220V 60W”的白炽灯正常发光时亮度相当。
现用LED 灯替代家庭生活中的白炽灯工作，可以节约的电能为（）A．10% B．15% C．85% D．90%3．在综合实践活动课上，小明设计了如下左图甲所示的模拟调光灯电路，电源电压恒定，R 1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示．下列说法正确的是（）①电源电压为4V②滑动变阻器的滑片处于最右端的时候，定值电阻R1与灯泡L的电功率之比为1∶1③小灯泡正常发光时，定值电阻R1两端电压为0.75V④实验过程中，滑动变阻器接入电路的阻值范围为3~35ΩA．只有①②B．只有②④C．只有②③④D．只有①②④4．小刚利用电能表测某家用电器的电功率。
当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW•h，这个用电器可能是（）A．空调器B．电风扇C．电视机D．收音机5．下列生活中的物理量，最接近实际的是（）A．家庭电路电压220V B．36V是人体的安全电压C．家用空调的功率约为100W D．日光灯正常工作的电流约为3A6．如上右图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P 从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。
根据数据作出I—U的关系图像如图乙所示。
下列说法中正确的是（）A．电源两端电压为3V B．电路总功率最大时，电流表的示数为0.1AC．滑动变阻器R的最大阻值是20Ω D．电压表示数最大时，电路总功率最小27．探究小组利用导线将电源、开关、小灯泡、滑动变阻器、电流表、电压表连接起来，形成如下左图所示实验电路。
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷(含答案)
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。
通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。
当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。
在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
2019-2020学年沪科版九年级物理全一册第十六章质量单元测试题及答案
第十六章质量单元测试卷［时间:60分钟分值:100分］、选择题（每小题3分，共30分）1.家庭电路中只有一个用电器工作30min 时消耗了电能0.4kW ・h,则该用 电器可能是（ ）A.电冰箱B.电吹风C.节能灯D.电脑2 .小明家灯泡的灯丝烧断了，他把断了的灯丝搭在一起，发现灯泡更亮了, 实际功率变大实际功率变大实际功率变小实际功率变小3W” “4V 2W”的甲、乙两灯串联在10V 的电源上，贝山 ）A.只有甲灯正常发光8 .只有乙灯正常发光C.甲、乙两灯都能正常发光D.甲、乙两灯都不能正常发光4 .电风扇、电烙铁和电动机上都标有“220 V 160W”字样，它们都在额 定电压下工作相同时间，产生热量多的是（）A.电风扇B.电烙铁C.电动机D. 一样多5 .如图所示，电源电压恒定，闭合开关S,当滑片P 向上移动时，下列说 法正确的是（ ）A.电压表示数变大,B.电流表示数变小,C.电压表示数不变,D.电流表示数不变, 6 .标有“6V 6W” “3V 3 W”的灯L （鳏设灯丝电阻不变），若将 它们并联接在某电源上，两灯都发光，下列说我正确的是（ ）A.灯匕比灯L2亮这是因为（ ）A.灯丝电阻变小,B.灯丝电阻变大,C.灯丝电阻变大,D.灯丝电阻变小, 3,分别标有“6V小灯泡变暗小灯泡变暗小灯泡变亮小灯泡变亮B.灯匕、L2的实际功率之比为2 ：1C.电源电压为3 V时，灯L2正常发光D.电源电压为9 V时，灯L1、L2都正常发光7.李华同学为了探究“电功率与电阻的关系”，他找来了额定电压均为6 V 的L f L2两盏灯泡，将两灯串联起来，按照如图所示的电路开始了实验探究。
闭合开关后看见灯L微微发光，灯I?几乎不发光。
下面关于两灯的电阻和R2>两灯的额定功率P1和P2的大小关系成立的是（）A. R1>R2 P1>P2B. R1<R2 P1>P2C. R/R? P1<P2D. R1<R2 P1<P28.如图所示，闭合开关S时，小灯泡Lf L和不亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪科版九年级物理单元测试题
第十六章从指南针到磁悬浮列车；第十七章电从哪里来
一、选择题（每小题2分共24分）
1、关于磁感线，以下说法正确的是（）
A．磁感线是磁场中客观存在的曲线
B．磁感线起始于磁铁的N极，终于磁铁的S极
C．磁感线上每一点的切线方向就是放在该处的小磁针静止时N极的指向
D．磁感线都是曲线，没有直线
2、条形磁铁的中间部分叫做磁性中性区，关于磁中性区的磁性情况，正确的说法是（）A．磁性最弱B．没有磁性
C．磁性比两极弱D。
磁性比S极强，比N极弱
3、图1所示的小磁针N极（黑色的那一端）的指向，其中错误的是（）
A.a
B.b
C.c
D.d
4、如图2 所示，小磁针牌静止状态，由此判断a、b两磁极的磁性是（）
A.a为N极，b为S极
B.a 为S极，b为N极
C.a为N极，b为N极
D.a为S极，b为S极
5、在下列设备中，主要不是利用电磁铁工作的是（）
A．发电机 B.电铃 C.电磁继电器 D.电磁起重机
6、英国科学家法拉第的重大发现是（）
A．导体中有电流通过时，导体都要发热，即电流的热效应
B．通电导体的周围和磁体一样，存在磁场
C．通电导体在磁场中要受到磁场力的作用
D．电磁感应现象
7、图3中“O”表示垂直于纸面的一根导线，这是闭合电路的一部分，它在磁场中的运动方向如图所示，不可能产生感应电流的是（）
8、直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是（）
A．不断改变电流的方向，使线圈能够完成正、反转动
B．适时地自动改变电流的方向使线圈始终向一个方向转动
C．不断地改变磁场的方向以改变线圈转动的方向
D．不断地改变磁场的方向，使线圈始终朝一个方向转动
9、电磁铁的铁芯（）
A．采用钢棒，因为钢棒比铁棒硬
B．采用铁棒，因为铁棒的磁性不能保留下来
C．采用铁棒，因为铁棒价格较低
D．采用钢棒，因为钢棒的磁性能够保留下来
10、下列四种用电器中，主要应用电流磁效应的是（）
A．电灯B电饭锅C电炉D电铃
11、下列说法正确的是（）
A、在地磁场的作用下，指南针的N极始终指向南方
B、为了在电流过大时能自动切断电路，保险丝应串联在电路中
C、在不断开电源的情况下，只要人不与地面接触就不会触电
D、导体做切割磁感线运动时，导体中就一定会产生电流
12、双脚站在高压线上的鸟，没有发生触电事故的主要原因是（）
A．电线上有一层绝缘的保护材料
B．鸟的脚爪是很好的绝缘体
C．鸟两脚间的电压很低
D．鸟的两脚是非常干燥
二、填空题（33分，每空1分）
13、磁极间相互作用的规律是同名磁极互相，异名磁极互相，这种相互作用是靠来传递的。
14、磁感线可以形象地表示磁场的和它的情况，磁体外部的磁感线是从它的极出来，回到它的极。
15、电磁铁的理论依据是，该现象的发现者是；电动机的工作原理是；发电机的工作原理是，是最先发现的。
16、通电导体的在磁场中的受力方向与方向和方向有关，有规律地改变线圈中电流方向，使直流电动机不停转动的装置叫做。
17、电路的一部分导体在磁场里做运动时，导体就会产生感应电流。
18、电磁铁实际上就是一个的螺线管，其磁性的有无可以由电流来控制。
19如图4是机的示意图，电流的大小和方向改变的电流叫，如果要使输出的电流方向不变，最简单的方法是将线圈的两端接到同轴安装的上，这样输出的电流方向就不改变，称之为直流电。
20、在远距离输送电能时，若输电功率不变，输电线的电阻不变，为了减小输电线路上的电能损失，从发电站发出的电能，必须先经过变压器把升高，从而减小通过输电线的，达到减小输电线路上电能损失的目的；通过架设高压输电线送到用电地区的变电站进行
一到两次，到达工矿、科研和生活区等目的地，再用变压器降到V供家庭使用。
21、用“长征三号”发射的某航天器，它的一部分光电池
板面积S=8㎡，正对太阳能产生U=120V的电压，为工作室提供I=10A的电流，为工作室提供的功率为W；太阳光照射处每平方米面积上获得的太阳辐射功率P=1000W，试估算该光电池的光电转换效率为。
22、淮南煤炭资源十分丰富，是安徽省最大的火力发电站之一，发电过程中是将能转化为，然后转化为发电机转子的，最后转化为。
图5
三、应用题（4分）
23、图5所示为动圈式扬声器，它可以将变化的电流（电信号）还原成声音，这一过程中用到的主要物理知识是。
它还可以将声音转化为变化的电流（电信号），这一过程中用到的主要物理知识是。
四、实验与探究题
24、（6分）图6是著名的实验。
（1）比较甲、乙两图可得结论：；
（2）比较甲、丙两图可得结论：。
图6
25、（8分）为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性；
猜想B：通过电磁铁电流越大，它的磁性越强；
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强。
图7
为了检验上述猜想是否正确，小丽所在的实验小组通过交流与合作设计了以下实验方案：
实验方案：
用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁。
如图7所示的甲、乙、丙、丁为实验中观察到的四种情况。
根据小丽的猜想和实验，完成下面填空：
⑴察电磁铁吸引大头针数目多少的不同，来判断它的不同；
⑵通过比较两种情况，可以验证猜想A的正确；
⑶通过比较两种情况，可以验证猜想B的正确；
⑷通过比较丁中a、b两电磁铁，发现猜想C不全面，应补
充。
26、（4分）根据图8所示小磁针静止时的位置判断出通电螺线管的磁极，并在图中标明各螺线管中的电流方向。
图8
27、（4分）如图9所示。
M为一软铁棒（磁性不能保持，只有被磁化时才有磁性），用弹簧悬挂着。
（1）当闭合开关S时，观察到的现象
是，原因
是；
（2）闭合开关，滑片P向左移动时，你观察到的现象是，原因
是。
图9 28、（6分）给你带铁芯的螺线管、蓄电池、开关、滑动变阻器各一个，如图10所示，试
用铅笔画线代替导线，把它们连接起来（连线不要交叉），并满足以下两点要求：（1）组成一个可改变电磁铁磁性强弱的电路；
（2）当滑动变阻器的滑片向右滑动时，电磁铁的磁性增强。
图10
29、（6分）一个电磁学实验箱内有如图11所示的器材，请写出利用这些器材可做的三个电磁学实验名称（或目的）及相应器材的
图11
五、生活-物理-社会
30、（5分）图12是王强同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内。
观察电路可知，这个报警器的工作原理是：
（1）有人踩踏板时：；
（2）无人踩踏板时：。
图12。
