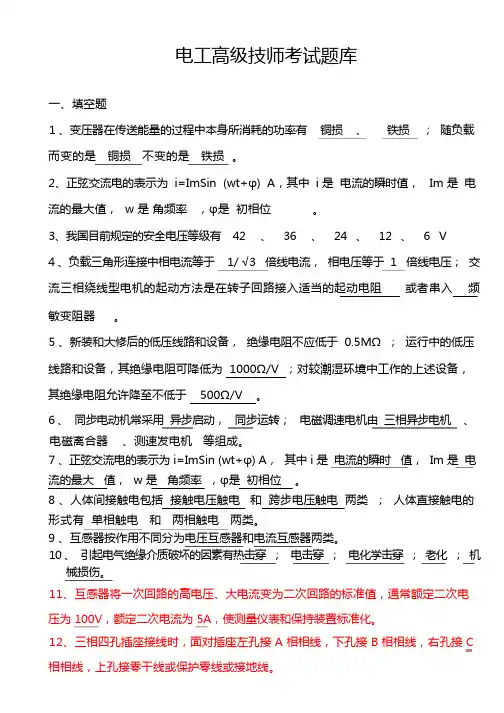

电工高级技师考试题

有1台三相异步电机型号为Y-112M-4，额定功率为4KW、额定电压为380V、额定电流为8.8A、接法△、转速为1440r/min，根据以下控制要求。设计变频器控制三相异步电机10段速启动运行电气线路。并进行电气线路的安装与调试。

三相异步电机能10段速启动运转。

三相异步电机具有短路保护、过载保护、零压保护和欠压保护。

具体考核要求：

a)根据给定任务的要求，按国家电气绘图规范及标准，绘制成变频器控制的电路

图，写出变频器需要设定的参数。

b)元件在配电板上布置要合理，安装要准确紧固、美观。

c)熟练操作变频器键盘，并能正确输入参数。按照被控制设备要求，进行正确的

调试。

上图为用按钮和和开关实现多速段控制

变频器的基本设置：

运行模式选择 P79

采用PLC与变频器实现自动多速段控制

1、PLC与变频器的电气接线：

2、PLC的地址单元：

输入端子：输出端子：

停止按钮SB1---X000 电机正转控制信号Y000---STF

起动按钮SB2---X001 电机正转或多速段控制信号Y001--STR

电机低速运行Y002--RL

电机中速运行Y003--RM

电机高速运行Y002--RH

3、PLC程序设计：
