浮筒液位计完整ppt课件
浮筒液位计完整ppt课件
.
14
②湿校法(水校法)
主要用于已安装在现场不易
拆开的外浮筒液位仪表的校
验中。将外浮筒与工艺设备
之间隔断,打开外测量筒底
部阀,放空液体,关闭。再
加入清洁的水,就可以开始
校验了。
.
15
常见故障及处理方法
1、液位无显示 A-浮子密度选型错误密度过大,工艺液体无法将其浮起 B-工艺液体实际操作过程中密度降低,无法将浮子浮起 C-仪表短线(前提是设置短线后的显示为0或者最大值) D-DCS组态过程中相应的计算公式,计算公式计算结果超出理论 范围,报错 E-浮子卡住,无法浮起 2、液位显示固定值 A-液位计浮子因选材不当被腐蚀性液体腐蚀后生锈 B-工艺液体较脏将浮筒堵塞
m1+m2-m3-m50
=1.47+0.047-0.264-0.2595=0.9935kg
.
13
当H=100%时,浮筒所受的浮力:
F H D 4 2g 1 H 1 0 0 0 .4 02 1 g 3 8 5 4 .6 0 .5g 1N 9
故此时应加的砝码量为:
m1+m2-m3-m100 =1.47+0.047-0.2640.519=0.734kg
18
使用场合
适用于高温、低温、高压、负压介质的测量; 因其高精度特性,可测量液位变化范围较小的场合; 对于粘度大的介质,反应变化比较慢的介质,不宜 测量;
.
5
内部核心组件
.
6
二、浮筒液位计的工作原理
将封闭的中空金属筒悬挂在容
器中,筒的重量大于同体积的液
体重量,筒的重心低于几何中心,
使筒总是保持直立而不受液位高
.
8
.
浮筒液位计培训课件
六. 标定
标定包括浮筒无液时标记零点然后以实际提高与降低 液位来标定控制器,可以有3种标定方法:如能够在外 部测量两点的液位或界面,那就进行两点液位标定程 序,这是最精确的标定方法;若不能从外部测量液位 或界面,但能改变液位,使浮筒完全离开液面与完全 浸没,则进行零点/量程标定;若不能降低液位使浮筒 完全离开液面或不能升高液位使浮筒完全浸没,则进 行单点液位标定方法,此方法要求必须能够在一点上 即浮筒部分浸没时从外部测量液位或界面高低以及预 先标记好零点。
浮筒液位计
主讲:袁海晏
放空堵头 表头
浮筒 外套筒
工艺连接法兰 排污口
图1.DLC3000系列智能液位控制器
一 测量原理
• 当液位在零位时,扭力管受到浮筒重量产生的扭力矩 (此时扭力最大),扭力管转角处于零度;当液位逐渐 上升时,浮筒在液体浮力作用下,也随着上升,扭力管 产生的扭力矩逐渐减小,此时将其产生的转角由变送器 转换成4~20mADC 信号。
1、 取出胶环。2、 将异物清除。3、 校 正外筒与地面垂直。
Page ▪ 19
电流指示最大并且调试无变化现在指 示无变化
1、 内筒脱落。2、 接线盒有问题。
1、 连接好内筒。2、 更换接线盒。
电流指示不准
1、 工艺参数不准。2、 内筒连接器装反,挂外筒壁。 1、 重新确定工艺参数。2、 重新安装内 筒。
电源 要与智能液位控制器通信,需要最小为17.75伏直流电压的电源。供给智能液
位控制器的电源不应低于此电压。若电源在智能液位控制器正在组态时下降,低于此 电压,组态信息会被误认为不正确。
直流供电源提供的电压,其波动幅度应小于2%。总的电阻负载是信号导线的 电阻与回路中任何控制器、指示表或相关联的若干设备负载电阻的总和。请注意 若使用本安隔离栅,必须将其电阻包括进去。
常用液位计简介PPT课件
雷达液位计
雷达物位计是利用回波测距原理,由喇叭状或 杆式天线向被测物料面发射微波,微波传播到不同 相对介电率的物料表面时会产生反射,并被天线所 接收。发射波与接收波的时间差与物料面与天线的 距离成正比,测出传播时间即可得知距离 。
由于微波以光速传播且不受介质
特性影响,所以在一些有温度,压力
,蒸汽等场合,其它物位计不能正常
C=2πεL/ln(D/d)=kL
可见当将电容传感器插入 被测介质中,电极浸入介质中的深 度随物位高低而变化,电极间介质 的升降,必然改变两极板间的电容 量,从而可以测出物位。
电容式液位计外壁或电 极容易受到被测介质 挂壁、蒸汽、 介质成分变化的干扰,维护量较大,
刘目玉前长应用逐渐减少. 。
圆筒形电容器 1-内电极;2-外电极
在于雷达发射的高频脉冲不
是通过空间传播,而是沿一
根(或两根)从罐顶伸入直达
罐底的导波体传导。导波体
可以是金属杆或柔性金属缆
刘绳玉。长
.
15
检测原理
核辐射液位计
核辐射强度随穿透物质厚度H而变的规律为
I=I0e- μ H (朗伯-比尔定律) 式中,I、I0 —射线透过介质后与射入介质前的强度;
μ —介质对射线的吸收系数。 当放射源强度、被测介质一定时,则介质厚度H与射线 强度I的关系为:
H=(lnI0-lnI)/ μ
上式表明,测出透过介质后的射线强度,便可求出被
测介质6
放射性物位仪
放射性物位计检测物位的方法,一般为有定点检测和自 动跟踪等方式。根据被测对象的实际需要,放射源可有多种安装 方式,以适应不同的物位检测和控制的要求。
刘玉长
.
17
核子液位仪
液位计培训课件(ppt)
1.3.4 浮筒式液位计
浮筒式液位计属于变 浮力液位计,当被测液面 位置变化时,浮筒浸没体 积变化,所受浮力也变化, 通过测量浮力变化确定出 液位的变化量。
图中: 1-浮筒;2-弹簧; 3-差动变压器 。
电动浮筒液位计
杠杆的末端吊有内筒,浮筒随介质的浮力F1变化而 升降,这个浮力作用在杠杆1上,使杠杆系统以轴封膜 片为支点而产生微小偏转(轴封膜片一方面作为杠杆的 支点,另一方面起密封作用)。带动杠杆2转动 ,传感 器将偏移量经信号处理及转换电路转换成4~20mA标准 信号输出,即完成变换过程。
Ch1g
综上所述:正负迁移的实质是改变变送器的零点,同时改
变量程的上下限,而量程范围不变。
1.3 浮力法
• 浮力式液位检测分为恒浮力式检测与变浮力式检测。 ▪恒浮力式检测的基本原理是通过测量漂浮于被测液 面上的浮子(也称浮标)随液面变化而产生的位移。
▪变浮力式检测是利用沉浸在被测液体中的浮筒(也 称沉筒)所受的浮力与液面位置的关系检测液位 。
1.3.1 钢带浮子式液位计
右图为直读式钢 带浮子式液位计,这 是一种最简单的液位 计,一般只能就地显 示。
1.3.2浮球液位计
电动浮球液位变送器的测量部分由浮球与平衡杆和平衡锤组成力矩平 衡机构,因此浮球可以自由地随液位的变化而升降。当液位改变时,浮球 的位置发生相应的变化,通过球杆带动主轴转动,表头内角位移传感器与 主轴通过齿轮啮合,将液位的变化转换成相应的电信号
1. 电阻式液位计
电阻式液位计既可进行定点液位控制,也 可进行连续测量。所谓定点控制是指液位上升 或下降到一定位置时引起电路的接通或断开, 引发报警器报警。电阻式液位计的原理是基于 液位变化引起电极间电阻以及粘度大、易凝固的介质
【优】浮球液位计最全PPT资料
水处理设备置与的仪表干簧管位计继电器的吸合将液位的正确位置指示
浮球液位计
A:顶置安出装来。下限、上限显示表有继电器触 浮液球位液 开位关计传点通感输过器连中出接装。法有兰三上只安限干装簧越于管容限分器别时顶为部能下。限发、出上限声、、越限光报报警。 电液缆位浮 开球关液传警位感信开器关中号是装而利有用三无微只继动干开簧电关管器当分电别触缆为点浮下球限输以、出重上锤限。为、原越点限上报扬警一。定角度时,开关便会有ON或OFF信号输出。
国家职业教育水环境监测与治理专业教学资源库
水处理设备与仪表
知识点 浮球液位计
主讲:朱海波
国家职业教育水环境监测与治理专业教学资源库
浮球液位计
浮球液位计用于测量能对开口、密闭容器或地下池槽中介质液位,以及 系统的报警和控制。
国家职业教育水环境监测与治理专业教学资源库
浮球液位计
水厂安装浮球式液位计
国家职业教育水环境监测与治理专业教学资源库
B:侧侧安装
C:侧底安装
D:支架安装
国家职业教育水环境监测与治理专业教学资源库
浮球液位计
国家职业教育水环境监测与治理专业教学资源库
浮球液位计
浮球液位计
工作原理
浮球液位计由浮球、插杆等组成
。浮球液位计通过连接法兰 安装于
容器顶部。
浮球据排开液体体积相等原理浮于液 面,当容器的液位变化时浮球也随着 上下移动,由于磁性作用,浮球液位 计的干簧受磁性吸合,把液面位置变 化成电信号,通过显示仪表用数字显 示液体的实际位置,浮球液位计从而 达到液面的远距离检测和控制。
国家职业教育水环境监测与治理专业教学资源库
浮球液位计
浮浮球球液 液位位计计液位开关传感器中装有三只干簧管

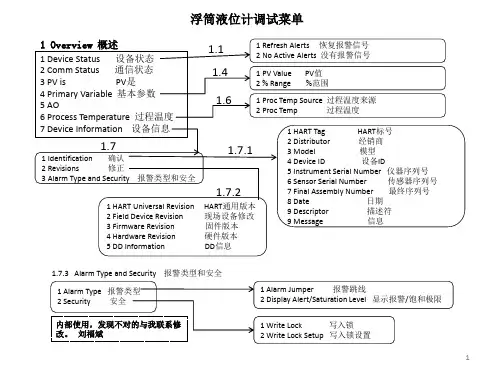

浮筒液位计调试菜单ppt课件
1 Scaled D/A/ Trim 比例修正D/A
1 Temperature Calibration 温度校准 2 Analog Output Calibration模拟输出校准
1 Capture Zero 捕捉零点 2 Trim Gain 修正增益 3 Trim Zero 修正零点
3 Service Tools 服务工具
1 Hi Alert 高报警 2 HiHi Alert 高高报警
1 Lo Alert 低报警 2 LoLo Alert 低低报警
1 PV Lo Alert Enable 低报警启用 2 PV Lo Alert Threshold 低报警阈值 3 PV Lo Alert Threshold (Method)低报警阈值方法
最小跨距
1 Upper Range Value 上限值 2 Lower Range Value 下限值 3 View/Change AO Action 改变电流
2
2.2.3 Process Fluid过程流体 ( If PV is Level当前值是液位)
1 Process Fluid
过程流体
2 Process Temperature 过程温度
2.2.4 Identification 确认识别
1 HART Tag HART 标号
2 Date
日期
3 Descriptor 描述符
4 Message 信息
5 Polling Address 登记地址
6 Physical Signaling Code 物理信号代码
7 Number of Request Preambles 数量请求前言
2.2.3 Process Fluid过程流体 ( if PV is Interface当前值是界位)
液位计相关知识详解PPT课件
第32页/共50页
安装使用及注意事项
磁致伸缩液位计现场投用的时侯,应特别注 意要先开液位计上部球阀,后开其下部球阀。 因为非磁性连通管的底部装有能够保护磁性浮 子的止推弹簧,若先开下阀,会因容器和连通 管的压差大而使磁性浮子向上猛击连通管的顶 部而损坏液位计。因此,须按先上后下的开阀 程序操作,方可避免上述事故的发生。
第27页/共50页
第28页/共50页
第29页/共50页
第30页/共50页
磁致伸缩液位计的优点
1.可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦, 无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠, 寿命长。 2.精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终 止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这 是用其它传感器难以达到的精度。
的炉水沿电极和筒壁溅延,导致电极上形成 “挂水” 短路现象。挂水后形成电 极间连通,同样会造成水位显示的错误。
第14页/共50页
第15页/共50页
第16页/共50页
常见故障及处理方法
结垢:更换电极 汽侧和水侧的一次阀都要能关严,排污阀能全开; 做隔离措施前退出汽包水位保护和给水自动,防止保护误动; 安装电极时要注意丝扣与结合面垂直;垫圈应完好,其平面无径向沟纹,
第2页/共50页
4、电接点液位计 5、磁致伸缩液位计 6、超声波式液位计 7、导波雷达液位计
第3页/共50页
我公司常用液位计
浮筒、浮球、玻璃管(板)式液位计、 电接点液位计、磁浮子液位计、磁致 伸 缩液位计、钢带液位计、智能电浮筒 液 位计、超声波液位计、差压式液位计
浮筒原理(课件)
浮筒液位计测量原理图
浮筒液位计测量原理图
浮筒液位计校验原理
一般浮筒液位计在出厂时已按订单的仪表数据调校,参 数存储在变送器内,一般只在现场用变送器按键校准零 点,必要时现场按键校准 0%和 100%或用显示器按键 组态调试或 HART 现场通信器组态调试。 若仪表数据有变更或实际需要对浮筒液位变送器标定时, 也可采用 工作间挂砝码和现场水校法来进行。 这里重点介绍砝码校验法。挂砝码校验采用传统的模拟 挂重的方法,通常是在仪表维修工作间内进行,见下图。
壳体
传动杆
传动芯轴/扭力管 工作杠杆
传感器外壳
浮筒液位计基本结构
传感器
浮筒(沉筒)
(转换部分)放大器
浮筒液位计基本结构
液位变化引起的浮力变化改变了浮筒向下作用力(重 力),通过传动杆转换为测量力矩的变化。这个测量力 矩作用在传动芯轴并与扭力管的扭力矩相 平衡,产生的 芯轴微转角位移代表了相应的浮力(液位),微转角位 移经工作杠杆将力矩放大并使施加到 挠曲梁的力发生变 化,应变电阻阻值随之变化,传感器有一个对应液位的 测量信号给转换部分(放大器)。 0%液位时,浮筒垂 直向下的重力最大,随液位升高浮力加大则浮筒重力成 线性减少。 转换部分主要由放大 器的微处理器及电子电路和 LCD/ 操作按键组成,作用是向传感器应变电阻桥路隔离供电 并将测量信号隔 离放大和数据处理,并有智能信噪处理 功能,输出二线制 4~20mADC 信号或连接现场总线传输 数字信号,
0% 时F0 =0% m 砝码0 = m 浮筒-m 托盘 [㎏]=M 25%时F25=25% · ρ· m 砝码25 = M- F25/g [㎏] V· g 50%时F50=50% · ρ· m 砝码50 = M- F50/g [㎏] V· g 75%时F75=75% · ρ· m 砝码75 = M- F75/g [㎏] V· g 100%时F100= V· · ρg m 砝码100 = M- F100/g [㎏]Biblioteka 浮筒液位计基本校验原理
浮筒式液位计
浮筒式液位计原理及应用空分净化班:易鹏一、物位的基本概念物位-----指容器中的液体介质的液位、固体的料位或颗粒物的料位和两种不同液体介质分界面的总称。
1、液位----容器中液体介质的高低。
2、料位----容器中固体或颗粒状物质的堆积高度。
3、界位-----两种不溶液体介质的分界的高低c二、物位检测方法的分类1、按测量方式可分为连续测量和定点测量2、按其工作原理可分为:1)直读式-------它根据流体的联通性原理来测量液位2)浮子式-------它根据浮子高度随液位高度而改变或液体对浸原理沉在液体中的浮筒(或沉筒)的浮力随液位高度变化而变化来测量液位的,前者称恒浮式,后者称变浮式。
3)差压(静压)式------它根据液柱或物料堆积高度变化对某点上产生静(差)压的变化的原理测量物位。
4)电气式-----它根据把物位变化转换为各种电量变化的原理来测量物位。
5)核辐射式-----它根据同位素射线的核辐射透过物料时,其强度随物质厚度变化而变化的原理来测量液位。
6)声光式-----它根据物位变化引起声阻抗和反射的距离变化来测量物位。
三、浮筒式液位计的工作原理及结构组成1、工作原理浮筒液位计的原理利用浮筒沉浸在液体里,根据浮筒被浸的程度不同,则浮筒所受的浮力不同,只要检测出浮筒所浮力的变化,就可以知道液位的高低。
浮筒所受浮力的大小是根据阿基米德原理浸在液体里的物体受到向上浮力的作用,浮力的大小等于该物体排开液体的重力。
计算公式如下:F浮=p液gV排2、结构组成浮筒液位计的结构是由测量部分和转换部分组成,测量部分由浮筒及吊链四、浮筒液位计安装在现场罐体上如图所示浮筒液式位计是基于变浮力原理工作的,按浮筒装在设备上的位置来分,装在设备内的,即将浮筒直接置人被测容器内部的称内浮筒,装在设备外的称外浮筒,它的外壳通过法兰盘接到被测液体的容器.浮筒一般是由不锈钢制成的空心长圆柱体,垂直地悬挂在被测介质中,质量大于同体积的液体重量,重心低于几何中心,使浮筒总是保直立而不受液体高度的影响。
浮筒液位计校验与维护PPT课件
专注考研考证第10章关税10.1 复习笔记一、关税概述1.关税的含义关税(Customs Duties;Tariff)是进出口商品进出一国关税境域时,由政府设置的海关向进出口商所征收的税。
(1)海关海关是设在关税境域上的国家行政管理机构,是贯彻执行本国有关进出口政策、法令和规章的重要工具。
海关的任务是根据这些政策、法令和规章对进出口货物、货币、金银、行李、邮件和运输工具等实行监督管理、征收关税、查禁走私货物、临时保管通关货物和统计进出口商品等。
海关还有权对不符合国家规定的进出口货物不予放行、罚款,甚至没收或销毁。
(2)关境海关征收关税的领域称为关境或关税领域。
通常关境和国境是一致的,但设有经济特区的国家,关境小于国境;而在组成关税同盟的国家,关境大于各成员国的国境。
(3)关税属性由于关税纳税义务人(出口贸易商)不是税收的实际负担人(买方或消费者),所以关税属于间接税。
2.关税的双重作用(1)关税的积极作用①关税是对外贸易政策的重要措施在一国的对外关系中,关税的作用是:a.关税设置直接影响国家之间的政治与经济关系;b.合理的关税设置有利于国家之间比较优势的发挥,形成相互有利的国际分工;c.关税的高低影响经贸集团之间的贸易创造、贸易转移、市场的统一和资源的流向与配置。
②关税可以增加国家财政收入关税是海关代表国家行使征税权,因此,关税的收入是国家财政收入来源之一。
这种以增加国家财政收入为主要目的而征收的关税称之为财政关税。
由于发达同家国内市场的发达程度高于发展中国家,发达国家关税在国家财政收入中的比重比较低,而发展中国家则比较高。
③调节进出口贸易结构关税对进口商品的调节作用主要表现在以下几方面:a.对于国内能大量生产或者暂时不能大量生产但将来可能发展的产品,规定较高的进口关税,以削弱进口商品的竞争能力,保护国内同类产品的生产和发展。
b.对于非必需品或奢侈品的进口制定更高的关税,达到限制这些商品甚至禁止这些商品进口的目的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
适用于高温、低温、高压、负压介质的测量; 因其高精度特性,可测量液位变化范围较小的场合; 对于粘度大的介质,反应变化比较慢的介质,不宜 测量;
.
5
内部核心组件
.
6
二、浮筒液位计的工作原理
将封闭的中空金属筒悬挂在容
ห้องสมุดไป่ตู้
器中,筒的重量大于同体积的液
体重量,筒的重心低于几何中心,
使筒总是保持直立而不受液位高
.
8
.
9
4、浮筒液位计的校验 ①干校法(挂码法)
校验方便、准确、不需要繁杂的操作, 通常用于实验室操作。
将浮筒取下后,挂上与各校验点对
应的某一质量的砝码来进行的。该砝
码所产生的力等于浮筒的重力(包括
挂链所产生的重力)与液面在校验点
时浮筒所受的浮力之差,这个浮力可
根据下式求出:
.
10
F HD 42(LH )2gD 42H1g
解:当H=0时,FH=0,应加砝码的质量为: m1+m2-m3=1.47+0.047-0.264=1.253kg
当H=50%时,浮筒所受的浮力:
F H D 4 2g1 H 5 0 0 .4 02 1 g 3 8 5 4 2 .6 0 0 .25 g9 N
因为0.2595gN相当于m50=0.2595kg的物体所产生 的重力,故此时应加的砝码量为:
D 42[L2H (12)g ]
式中FH-----液面在被校点H处时浮筒 所受的浮力,N;
D-----浮筒外径,m;
L-----仪表量程,m;
H-----液面高度,m;
ρ1-----被测液体的密度,kg/m3;
ρ -----气体介质的密度,kg/m. 3
11
测液面高度时, ρ1>> ρ2,所以上式可简化为:
18
.
14
②湿校法(水校法)
主要用于已安装在现场不易
拆开的外浮筒液位仪表的校
验中。将外浮筒与工艺设备
之间隔断,打开外测量筒底
部阀,放空液体,关闭。再
加入清洁的水,就可以开始
校验了。
.
15
常见故障及处理方法
1、液位无显示 A-浮子密度选型错误密度过大,工艺液体无法将其浮起 B-工艺液体实际操作过程中密度降低,无法将浮子浮起 C-仪表短线(前提是设置短线后的显示为0或者最大值) D-DCS组态过程中相应的计算公式,计算公式计算结果超出理论 范围,报错 E-浮子卡住,无法浮起 2、液位显示固定值 A-液位计浮子因选材不当被腐蚀性液体腐蚀后生锈 B-工艺液体较脏将浮筒堵塞
FH
D2 4
gH1
例:浮筒重m1=1.47kg,挂链重 m2=0.047kg,浮筒直径D=0.013m,液 体可在H=0~4.6m之间变化。被测液 体的密度ρ1=850kg/m3,校验时所用托 盘重量为m3=0.246kg,现求当液位分 别为0%、50%、100%时,各校验点应 加多大的砝码?
.
12
m1+m2-m3-m50
=1.47+0.047-0.264-0.2595=0.9935kg
.
13
当H=100%时,浮筒所受的浮力:
F H D 4 2g 1 H 1 0 0 0 .4 02 1 g 3 8 5 4 .6 0 .5g 1N 9
故此时应加的砝码量为:
m1+m2-m3-m100 =1.47+0.047-0.2640.519=0.734kg
.
16
3、显示最大值 A-工艺液体在较低温度结冰,导致其液位计显示有误 B-浮子密度选型太小,无法满足工况 4、其它 A-检查控制回流以及仪表接线,确认其是否正常工作 B-对仪表进行量程校正 C-检查工艺操作状况 D-如果波动较大说明液位计选型有误,或者灵敏度太高, 以及仪表损坏
.
17
谢谢大家
.
度的影响。设筒重为W,浮力为
F浮,则悬挂点受到的作用力F
为:
1—外壳; 2—芯轴;
3—扭力管; 4—杠杆;
5—浮筒;
.
F=W-F F浮浮=AHρg
7
三、浮筒液位计的安装
浮筒液位计就安装方式:三种
按照安装方式不同,浮筒液位计 分为内浮筒式液位计和外浮筒式 液位计。内浮筒式液位计,浮筒 直接安装在容器内,在上方,无 根部阀。外浮筒用两个根部阀引 出一个连通容器,也是筒形,内 径大于浮筒的外径,把浮筒装在 该容器内,即构成外浮筒。 内 浮筒在容器不停的情况下无法处 理故障和进行校验,外浮筒把两 个根部阀关死,即切断了与容器 的连接,可检查故障和处理问题。
浮筒液位计
.
1
浮力式液位计分类:
一、恒浮力式
通过浮子随液位变化而
产生的升降位移反映液位
变化的,属于恒浮力式液
位仪表;
W
F
G
磁浮子式液位 计——磁翻板
.
2
一、变浮力式 电动式浮筒液位计
1-认识了解
2-工作原理
3-安装方式
4-校验方法
5-故障及处理方法
.
3
一、浮筒液位计
.
4
浮筒液位计的特点
具有精度高、低漂移、抗干扰能力强等优点以外, 还可对测量过程的温度和密度进行自动补偿,同时可 调整量程范围。
