13阀门阀体、阀座焊工艺

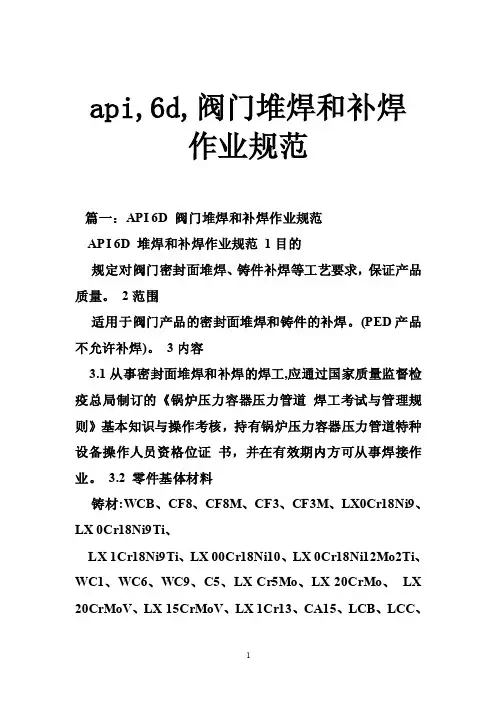

api,6d,阀门堆焊和补焊作业规范
api,6d,阀门堆焊和补焊作业规范篇一：API 6D 阀门堆焊和补焊作业规范API 6D 堆焊和补焊作业规范1目的规定对阀门密封面堆焊、铸件补焊等工艺要求，保证产品质量。
2范围适用于阀门产品的密封面堆焊和铸件的补焊。
(PED产品不允许补焊)。
3内容3.1从事密封面堆焊和补焊的焊工,应通过国家质量监督检疫总局制订的《锅炉压力容器压力管道焊工考试与管理规则》基本知识与操作考核，持有锅炉压力容器压力管道特种设备操作人员资格位证书，并在有效期内方可从事焊接作业。
3.2 零件基体材料铸材:WCB、CF8、CF8M、CF3、CF3M、LX0Cr18Ni9、LX 0Cr18Ni9Ti、LX 1Cr18Ni9Ti、LX 00Cr18Ni10、LX 0Cr18Ni12Mo2Ti、WC1、WC6、WC9、C5、LX Cr5Mo、LX 20CrMo、LX 20CrMoV、LX 15CrMoV、LX 1Cr13、CA15、LCB、LCC、LC1、LC2、LC3。
锻材或棒材:25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、0Cr17Ni12Mo2、00Cr17Ni14Mo2、15CrMo、1CrMo、304、316、304L、316L、2Cr13、OOCr19NI10。
3.3焊接材料 3.3.1阀门密封面堆焊焊接材料a)基体材料为WCB、25、LCB、LCC 焊条：GB984-85 D507 D507Mo D577 GB983-85 A102 A132b)基体材料:奥氏体不锈钢类、WCB、25、LCB、LCC、WC1、WC9、LX1Cr5Mo、C5、LX20CrMo、LX20CrMoV、LX15CrMoV。
焊条：D802、D812，焊丝HS111；c)按产品图纸规定选择焊接材料牌号。
当堆焊钴基硬质合金时，根据工艺方法选择D802、D812或HS111； 3.3.2 承压铸件补焊用焊条a)基体材料为WCB,采用GB5117-85 J422、J502（型号E5003）或J507（型号E5015）焊条；b)基体材料为奥氏体不锈钢类，焊条选用见表1；c)基体材料为低温耐热钢类，焊条选用见表2；d)基体材料为低温钢类，焊条选用见表3。
阀门的焊接与热处理
制动系统两部分组 成 。 制 动 闸 块 与 抱 爪 通 过 平 键 和 螺 栓 连 接 ， 在安全制动时，一对制动闸块借助液压缸与抱爪作用，紧抱 在钢轨轨面的两侧，实现保险制动。在此期间闸块上带有尖 硬刃角的硬质合金颗粒与钢轨摩擦，快速切入钢轨中，产生 巨大的阻力，使卡轨车在少于 2 =内的行程中停下来 。
膏已基本干燥，甚至脱落，达不到应有的保护效果。经分析 与实践，笔者根据现场实际情况，主要采取 “水冷”的方法： （ ’） 缠 绕 水 管 保 护 在被保护阀体的外侧缠绕数圈小管
（铜 管 最 好 ， 可 重 复 利 用 ） ，管内通有一定流量的水，通过通 水管与阀体间的热交换达到保护阀体的目的。 （$ ）直接浇水保护 先在焊口的阀体侧合适位置设一 “水
7.6I4.5
!445
4.0
焊后检验 最后对焊缝进行 LM(探伤，一次合格率达到 <;.:N。
无一例质量问题和质量事故发生，说明采取以上方法进行焊 接施工是安全可靠的。
’2!
焊工要求 焊 接 阀 门 的 焊 工 均 需 按 《锅 炉 压 力 容 器 压 力 管 道 焊 工 考
试与管理规则》培训考试合格，并取得上岗资格证书，且其 证书上需要有与现场相对应的焊接方法、位置、材质、规格 等方可焊接。
! ’2’
焊前准备 坡口制备 本公司选用的阀门上的坡口出厂时已加工完毕，组对前只
表! 焊接层 打底 填充及盖面 钨极直径 O @@
钎焊性能 >/?。稍低 的 钎 焊 温 度 和 较 短 的 钎 焊 时 间 ， 可 减 少 锌 蒸 发而形成牢固的钎缝，故选用具有良好力学性能和耐腐蚀性 ，为便于操 能的 AB750 （CDE24F&1%G&H%，熔点： ;6/I;:5 J ）

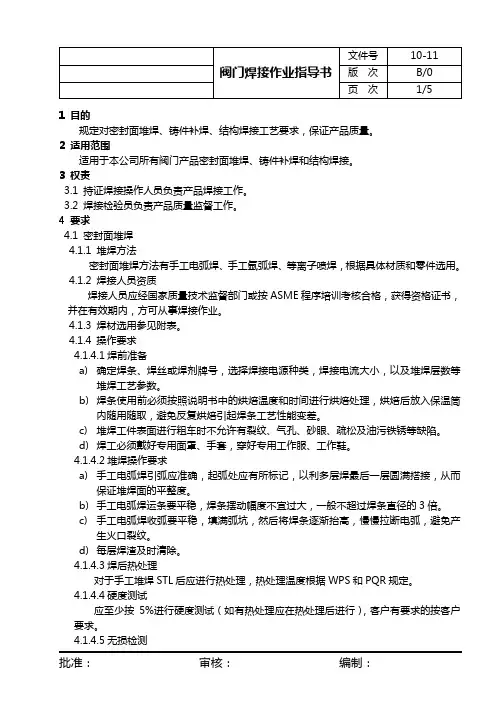

阀门焊接操作规范
1 目的规定对密封面堆焊、铸件补焊、结构焊接工艺要求，保证产品质量。
2 适用范围适用于本公司所有阀门产品密封面堆焊、铸件补焊和结构焊接。
3 权责3.1 持证焊接操作人员负责产品焊接工作。
3.2 焊接检验员负责产品质量监督工作。
4 要求4.1 密封面堆焊4.1.1 堆焊方法密封面堆焊方法有手工电弧焊、手工氩弧焊、等离子喷焊，根据具体材质和零件选用。
4.1.2 焊接人员资质焊接人员应经国家质量技术监督部门或按ASME程序培训考核合格，获得资格证书，并在有效期内，方可从事焊接作业。
4.1.3 焊材选用参见附表。
4.1.4 操作要求4.1.4.1焊前准备a)确定焊条、焊丝或焊剂牌号，选择焊接电源种类，焊接电流大小，以及堆焊层数等堆焊工艺参数。
b)焊条使用前必须按照说明书中的烘焙温度和时间进行烘焙处理，烘焙后放入保温筒内随用随取，避免反复烘焙引起焊条工艺性能变差。
c)堆焊工件表面进行粗车时不允许有裂纹、气孔、砂眼、疏松及油污铁锈等缺陷。
d)焊工必须戴好专用面罩、手套，穿好专用工作服、工作鞋。
4.1.4.2堆焊操作要求a)手工电弧焊引弧应准确，起弧处应有所标记，以利多层焊最后一层圆满搭接，从而保证堆焊面的平整度。
b)手工电弧焊运条要平稳，焊条摆动幅度不宜过大，一般不超过焊条直径的3倍。
c)手工电弧焊收弧要平稳，填满弧坑，然后将焊条逐渐抬高，慢慢拉断电弧，避免产生火口裂纹。
d)每层焊渣及时清除。
4.1.4.3焊后热处理对于手工堆焊STL后应进行热处理，热处理温度根据WPS和PQR规定。
4.1.4.4硬度测试应至少按5%进行硬度测试（如有热处理应在热处理后进行），客户有要求的按客户要求。
4.1.4.5无损检测应至少按10%进行渗透检测（如有热处理应在热处理后进行），客户有要求的按客户要求。
4.2 铸件补焊4.2.1 铸件焊接方法采用手工电弧焊和氩弧焊，根据具体材质和零件选用。
补焊程序按照：清除缺陷→检查（无缺陷）→施焊→打磨平滑→检查（无缺陷）→热处理（有必要）。

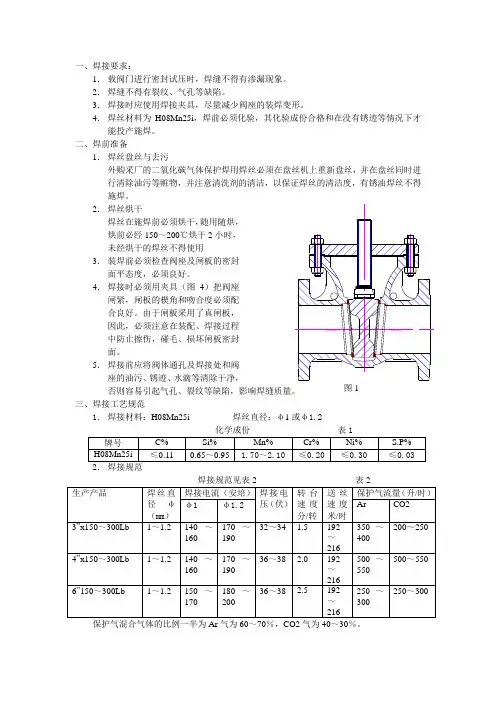

闸阀阀体与阀座Co2气体保护焊焊接工艺
一、焊接要求：
1． 载阀门进行密封试压时，焊缝不得有渗漏现象。
2． 焊缝不得有裂纹、气孔等缺陷。
3． 焊接时应使用焊接夹具，尽量减少阀座的装焊变形。
4． 焊丝材料为H08Mn25i ，焊前必须化验，其化验成份合格和在没有锈迹等情况下才
能投产施焊。
二、焊前准备
1． 焊丝盘丝与去污
外购采厂的二氧化碳气体保护焊用焊丝必须在盘丝机上重新盘丝，并在盘丝同时进
施焊。
2． 焊丝烘干
烘前必经3． 4． 面。
5． 座的油污、三、焊接工艺规范
1． 焊接材料：H08Mn25i 焊丝直径：φ1或φ1.2
化学成份 表1
2． 焊接规范
焊接规范见表2 表2
伤密封面。
3) 焊接
a ． 按图
b ．
c ． 4) 冷却
5) 消除应力升至450温2
6)清理
焊后在二通径孔内，对粘附的金属飞溅颗粒，必须清理干净，以免残留颗粒在
使用中脱落而擦坏密封面。
五、注意事项
1．对H08Mn2Si之焊丝在检验其化学成份合格后才能入库使用，焊丝要妥善保管，不能生锈，生锈焊丝不能继续使用。
2．装配时阀体焊接处及阀座必须清理、烘干，否则会影响焊接质量。
3．焊缝要求在产品规定的工作压力下不允许渗漏。
焊缝材料应满足产品要求，焊接时不能任意改动焊条牌号。
4．试压时若发生渗漏允许焊补，若发现裂纹时，必须车掉重焊。
在补焊较长焊缝时，应使用夹具，将闸板闸紧。
5．由于二氧化碳气体保护焊的送丝机构的电器部分容易损坏，必须要有电共专人负责保养、维修。
电站用SA217_C12A铸钢阀门阀体的补焊工艺
马氏体耐热钢具有明显的空气淬硬倾向 , 焊后 易得到淬硬的马氏体组织 , 使焊缝金属脆性增加 。
由于合金元素含量较多 , 其碳当量为 11475 , 超过 产生冷裂纹的碳当量极限值 014 , 所以冷裂倾向较 大 。在焊接热循环作用下 , 经高温加热 , 焊缝及熔 合线附近晶粒急剧长大 , 加上焊接残余应力作用 , 极易形成冷裂纹 。因而对焊接工艺和热处理工艺有 严格的要求 。根据国内外有关资料介绍 , 以及借鉴 已经较成熟的 SA335 P91 焊接经验 , 焊接预热温 度在 200 ℃以上 , 最高层间温度限制在 350 ℃左右 , 这样可以保证每道焊缝都转变为马氏体组织 , 从而 在下一道焊缝的热循环下得到部分回火 。在实际焊 接施工中 , 经过 760 ±10 ℃保温 2～3h 的热处理 , 可得到合适的冲击韧性 , 而且也保证了整个焊接接 头区的硬度低于 300 HV , 焊缝金属硬度一般为 240 ～280 HV 。
大型 C12A 铸钢阀门壁厚大 , 结构刚性大 , 拘 束应力大 , 焊接线能量较大时会造成层间组织过 热 , 出现魏氏体组织 , 粗大晶粒和网状晶界 。这些 组织易产生裂纹源 , 形成裂纹并扩展 , 从而导致冲
作者简介 : 陈庆文 (1974 - ) , 男 , 工程师 , 从事电站阀门焊接工艺及其相关工作 。
( 上接第 26 页)
缝平均冲击吸收功约为 80J / cm2 , 上述指标均在 C12A 标准规定范围内 (表 3) 。
表 3 铸件 C12A 机械性能
R m/ MPa

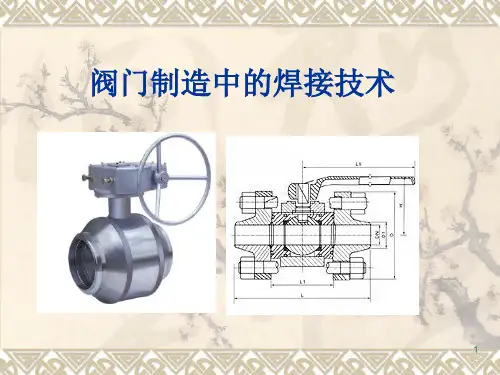

阀门制造中的焊接技术
适用温度℃ ≤510 ≤540 ≤570 ≤550 ≤468 ≤593 ≤648
备注
JB/T 9625 中 国 JB/T 5263 铸件
ZG20CrMoV ZG15Cr1Mo1V ZG1Cr5Mo WC1 WC6 WC9 C12A ASTM牌号 WC1 UNS编号
铸件回火温度不应低于595℃ 铸件回火温度应不低于675℃ 铸件回火温度应不低于730℃ CL150法兰端阀门适用温度≤538℃， 其中WC1、WC6、WC9、C5、C12仅 使用经正火和回火的材料。 日本电力标准E101规定1.25Cr0.5Mo(WC6)，2.25Cr-1Mo(WC9)最高 使用温度为593℃，另WC6、WC9在 高于566℃温度区域使用时要考虑发生 过氧化作用即生成氧化皮的可能性。
（b）焊接金相试验和硬度试验。
（c）焊接接头无损捡测。
19
（2）使用焊接性
是指焊接接头或整体结构满足各种使用性能的程 度，其中包括常规的力学性能、低温韧性、抗脆断 性能、高温儒变、疲劳性能、持久强度.以及抗腐蚀 性和耐磨性能等。总之必须满足不同使用条件下各 种性能的要求。
（a）悍缝及焊接接头力学性能试验。 （b）焊接接头断裂韧性试验。 （c）特殊要求试验，如高、低温强度试验等。
-46
-46
-59
-73
-73
-101
-115
-196
-73
锻钢牌 号
LF1
LF2
LF3
LF5
LF6
LF9
LF787
适用温度℃
-29
-46
-101
-59
-51
-73
-73
12
7国标规定的低温钢件和锻钢件材料牌号
浅谈阀门的焊接与热处理
浅谈阀门的焊接与热处理发布时间：2021-02-04T02:41:27.886Z 来源：《建筑学研究前沿》2020年24期作者：罗超李乾[导读] 阀门是在整个管道连接系统中起到安全控制与稳定调节的重要结构，它的质量将直接影响到系统的运行状况。
中核工程咨询有限公司 100073摘要：阀门是在整个管道连接系统中起到安全控制与稳定调节的重要结构，它的质量将直接影响到系统的运行状况。
安装构建阀门系统需要运用焊接工艺，其中主要包括焊接、热处理以及阀门保护等几个基本环节。
在整个工艺中对于材料、人员以及辅助设备等有着较高的要求，同时对于焊接以及热处理温度的条件也要合理把控，从而保证焊接阀门能够达到更高的质量要求。
但在实际连接系统构建的过程中，在一些方面仍存在一定的欠缺，这就要在理论的基础上结合实践经验来对其解决。
关键词：焊接阀门；焊接；热处理前言：在很多生产线、建设工程以及动力系统中都离不开阀门这一关键的控制结构，所以提高阀门的安全性与有效性是当前具有极高研究价值的课题。
首先要对当前焊接阀门工艺及流程进行全面且系统的掌握，从新材料的研发以及技术创新等方面展开优化，这样可以提高焊接阀门的使用过程中安全性及寿命。
1.阀门的焊接 1.1阀门坡口的制备在进行正式的焊接工作之前，首先要完成一系列必要的准备工作，其中就包括对阀门坡口的提前制备。
一般情况下工程中所需要的阀门坡口在合作厂商方直接加工完成，根据实际需要的不同来选择具体类型。
在实际工程中需要的阀门坡口会有特殊的要求，这样就需要对其进行再次加工处理。
抛光是最为常见的加工方法，其主要目的就是为了将外表面光滑化，这有利于阀门的匹配与连接。
有时还会采用其他多种方式对阀门坡口进行加工，根据设计方案中的相应要求，采用机械或者加热等方式来将其加工成能够利用的接口形式。
1.2焊接材料的准备对于焊接阀门来说，整个工序中各环节所利用的材料都要按照严格要求加以控制，这样才能从根本上提高阀门的焊接质量。
阀门焊接技术
Cr Ni
W
n
o
Fe Co
硬度 国别
B （H RC）
司太利
＜
≤
1.0 1.0
28 ≤3 - 4.0
余-
N06
1
3.0
钴基 0.75 1.25 1.0 25.5 - - 4.0 0.75 余 0.7
No158
- 德国 43 美国
6
福田合 金 100
1.3-
19-
4.5-5.
用机械研究所、武汉材保所、上海阀门厂等单位先后研制了铁基、镍基、等许
多密封面新材料，并对堆焊设备、工艺方面进行了大量研究，取得了显著的成
果。
3．国内外阀门密封面堆焊材料、工艺研究概况
3．1 国外阀门密封面堆焊材料，堆焊工艺研究概况
3．1．1 国外阀门密封面堆焊材料
国外阀门密封面堆焊用焊条
表1
焊条
手工堆焊金属化学成份（%）
90 年机电工业部下达研制取代钴基合金的电站阀门堆焊材料，经过 30 余次 的试验，终于在 1995 年研制成功价格低廉、高温性能好、代替钴基合金 SF-6T 电站阀门堆焊材料。95-99 年间用 SF-6T 焊条堆焊三十余台火力电厂用 3500 磅 级电站截止阀。SF-6T 成果获得国家三等科技进步奖。 摘要结束语
3
焊，许用比压为 45Mpa；137 号（SF-4T、SF-4J）合金材料用于中温度高压碳 钢阀门堆焊，许用比压 60Mpa，因为 PN≥6.4Mpa 阀门较少，因此 85 号（SF-3T、 SF-3J）合金堆焊一直大量使用几十年，137 号（SF-4T、SF-4J）合金荣获国家 发明型专利。
阀门沈阳高中压阀门厂副总工艺师 教授级高级工程师 享受国务院特殊津贴
阀门流程工艺
目录一、原材料选择2二、原材料控制2三、材料成型2四、进厂前的热处理3五、成型材料初步检测和外购件检测3六、分工序加工41、车削42、铣削43、磨削4<1>五轴加工中心磨削4<2>人工配研4<3>毫克能加工4七、质量控制41、机械加工质量控制42、焊接〔补焊〕质量控制4八、表面硬化处理51、超音速喷涂52、喷焊53、渗氮5九、精加工阀座、球体等关键零部件51、阀座52、球体53、阀杆5十、组装5十一、清洗6十二、出厂前实验6十三、防腐处理6十四、包转运输6一、阀门解体6二、阀门初步检测6三、测绘6四、采购标准件7五、实验7六、审查7七、防腐处理7八、包转运输7第一部分：阀门制造工艺一、原材料选择阀门在整个管道中起着举足轻重的作用,阀门的选用尤其是阀门材质的选择十分重要,合理的选择材质不但可以降低生产成本而且还能适应工况需求.才能充分体现出阀门的良好经济型和使用性.由于受到流体介质、温度、压力、的直接影响,阀门的材质需要严格控制,根据不同的影响因素选择不同的材料,能充分体现出其具有抗腐蚀性,抗高温性,抗冲蚀性,耐磨损性等等SHK多年来一直专注于严苛工况阀门的研发与制造,在材料的选择上结合有限元技术与阀门应用现场的考察和客户的反馈来选择阀门的材质,既科学又经济,充分提升了阀门的性能.二、原材料控制由于原材料中含有一些有害的元素[如S、P〕S≤0.015%-0.02%、P≤0.02%],需要进行材料化学元素成分含量的检测和鉴定,避免有害元素对阀门造成的危害.除此之外其碳化学元素在阀门制造过程中和使用过程中也需要严格的控制.C元素：随着碳含量的增加,钢材的抗拉强度和屈服强度提高；但其塑性、冷弯性能和冲击韧性、特别是低温冲击韧性降低,焊接性也变坏.结构钢材的碳含量不能过高,通常不超过0.22%.SHK在投料前全部进行化学成分复验,并将复验报告提供给我们的客户.对于铸件用的冶钢和化学成分也同样需要严格的规定,严格控制碳含量和碳当量. 三、材料成型不同的成型工艺对阀门直接影响着阀门的使用强度,良好的成型工艺可以使阀门的使用寿命大大提高.根据阀门的使用工况主要应用铸造和锻造成型工艺：1、铸造将液体金属浇注到具有与零件形状相适应的铸型空腔中,待其凝固后,以获得一定形状尺寸和表面质量的零件或毛坯的方法.铸造分类：砂型铸造一最常用的方法,90%的铸坯制备方法；熔模铸造、金属型铸造、压力铸造、离心铸造等.铸造图铸件的补焊规定补焊原则：只有一次补焊切不容许超过铸件表面积10%,补焊后拍片在热处理,加氢再用的承压件都不容许补焊,填充金属的物理性能、化学性能与耐腐蚀均应与母体金属接近,补焊区应进行射线检测,补焊区表面还应进行渗透检测补焊应按ASTM A488的规定.2、锻造是在压力设备与工<模>具的作用下,使金属坯料或铸锭产生局部或全部的塑性变形,以获得一定几何形状、尺寸和质量的锻件的加工方法.锻件内部质量要求承压锻件进行超声波检测,应满足:直探头检验:不允许出现任何裂纹,单个缺陷尺寸应不大于当量直径中4mm<对阀杆为中2mm >；斜探头检验:不允许出现任何裂纹,V形槽深为工作壁厚的3%,最大值为3mm；密集缺陷<指尺寸小于0.5mm的集中缺陷>累积长度在任何100mm*100mm的面积中不大于2mmd>承压锻件不允许焊补3、实验测定不同的材质除超声波探伤检验外还须需要采用液压万能试验机进行拉升实验,检测其刚度和强度是否满足加工要求.4、锻件和铸件的区别锻件阀体晶体组织均匀,不存在气孔、沙眼、疏松、柱状组织等缺陷,而且金属致密,综合机械性能比较好,应力集中区域材料呈流线型,提高高温抗蠕变能力,因此锻件是阀门承压件的最佳选择.结合阀门加工能力其中4寸以下采用锻模〔30台以上〕,由于F321和F347批量比较少,通常采用模锻,大于4寸的根据客户要求采用自由锻,大于10寸的采用铸件.为了保证铸件的质量,我们对铸件供应商从冶炼、铸造工艺、补焊工艺三个方面进行严格的要求和监控.要求铸件用钢在出钢前对钢水采用精炼处理或者采用AOD炉精炼,以尽量减少刚汇总的杂质.模锻阀体材料通过模锻以后,金相组织均匀.紧凑,致密性好,能够体现良好的抗拉、屈服的机械性能.但是国内面前的锻压设备只有在DN100以下.四、进厂前的热处理为了满足加工性能〔如改善切削、减小应力、提高塑性〕,阀门选用材质在出厂前需特意规定出厂前的热处理,不同的材料有不同的状态,就是同一种材料,根据用途不同也有不同的状态,对于普通碳素结构钢,大部分是热轧状态,也有正火状态的,对于高碳钢,多数是退火状态.五、成型材料初步检测和外购件检测阀门成型材料主要包括铸造和锻造,同时像阀杆等轴类零件为热轧钢〔塑性好〕或冷拉钢〔强度高〕.铸件的基本检测方法：1、外观检测：目测铸件是否具有沙眼、气孔、夹渣；除此之外还需要检测表面质量、粗糙度、铸件尺寸〔加工余量的确定〕、重量等.2、化学检测：依据阀门行业制定标准〔如美国材料研究协会ASTM标准材质〕检测化学元素的含量是否满足加工要求和使用性能.锻件的基本检测：1、宏观检测：低倍腐蚀法<包括热蚀法、冷蚀法与电解腐蚀法>、断口试验法和硫印法2、微观检测：3、力学性能能和化学成分：力学性能主要有拉力试验机、冲击试验机、疲劳试验机、硬度计等仪器来进行力学性能与工艺性能数值的测定,化学成分主要用光谱分析仪来检测其中化学元素的的含量.4、无损检测：为了避免上述检测对锻件的破坏而采用的一种更加先进和完善的检测设备.无损检测主要包括磁粉检验法、渗透检验法、涡流检验法、超声波检验法等.综上所述：检测的目的为裂纹、折叠、缩孔、气孔偏析、白点、疏松、非金属夹杂、流线的分布形式、晶粒大小与分布、是否有氧化物、氧化膜以与S元素含量与是否均匀等六、分工序加工1、车削SHK拥有全套数控精密车床、大型立式车床和普通车床.能掌握关键尺寸的车削和大规格阀体的车削,很好的控制加工精度和表面光洁度.2、铣削SHK的铣削设备除了普通铣床、数显铣床之外还拥有大型卧式加工中心、立式加工中心、龙门铣.阀杆与球体连接处的铣削都严格按照设计尺寸、表面光洁度和形位公差加工,使阀门在工作中阀杆与球体的达到最佳运作状态.3、磨削(1)五轴加工中心磨削SHK在大口径球体磨削上的加工技术已经属于国内领先技术,其中意大利进口的PV1800口径直接突破2000mm,加工精度完全控制在0.002mmX围之内,精密而完整的球面磨削能有效的降低由于球面不规则造成的内漏和冲蚀.除此之外,SHK拥有多台与##交大合作研发的球面数控磨削机,全自动化包络式磨削,球体圆度规则.(2)人工配研为了保证阀门零泄露,SHK对用进口五轴加工中心磨削完的球体进行人工配研,使球体与阀座的吻合度达到百分之百.(3)毫克能加工SHK目前拥有先进的毫克能加工研磨技术,一次加工即可使零件表面达到镜面并实现改性的创新性能量加工技术,除此之外还在加工时候产生压应力,提高零件表面的显微硬度,耐磨性与疲劳强度和疲劳寿命.大大提高工件表面的耐磨性和耐腐蚀性.七、质量控制一套完整的质量管理体系能够有效的解决产品在出厂之前产生质量问题. SHK从原材料到产品成型都进行严格的质量检测,从而保证产品的出厂质量. 1、机械加工质量控制SHK对机加工的每一道程序都严格按照设计要求进行尺寸公差和形位公差以与光洁度的检测,并将检查结果填写到质量控制表上面,绝不允许任何一道不合格的工序流到下一工序中.2、焊接〔补焊〕质量控制阀门的焊接质量至关重要,焊接中一旦有夹杂、气孔,将严重影响阀门的使用寿命,甚至会造成阀门出现重大事故,为此SHK对于阀门焊接制定焊接前后的跟踪监测,并对焊接后的阀门与时消除残余应力.八、表面硬化处理1、超音速喷涂超音速喷涂的主要目的是为了球体、阀杆、流道更好的适应含有硬质固体颗粒的的介质或高温介质,增强阀门耐磨耐高温性能、提高阀门总体使用寿命.SHK拥有一套完整的进口喷涂〔HVOF〕流水线,能喷涂48寸大直径球体,选用进口硬质合金粉末,使粉末与被喷涂件的表面结合率、显微硬度、金相组织、孔隙率提高到最佳水平,并针对不同的硬质合金粉末制定不同的喷涂工艺.说明1：超音速喷涂在精加工之后.说明2：HVOF在高磅级阀门中不便于使用,虽然硬度高,但是结合强度低. 2、喷焊对于工况介质主要为腐蚀性介质的阀门,采用喷焊〔热喷〕来解决,SHK热喷技术已经应用多年,既完善又成熟,针对不同的工况要求采用不同的喷焊工艺,喷焊后在进行精密加工,使加工后的工件完全符合机械性能.3、渗氮渗氮在阀门中主要体现在阀杆轴肩处的轴承,对于有一定硬度要求但不是很高的地方采用渗氮的方法硬化处理,符合阀门制造的经济性能和使用性能.九、精加工阀座、球体等关键零部件1、阀座阀座在使用过程中容易磨损失效,阀座除合理材料外,更应该注重加工方式,因为内阀座在这个阀门运作过程中受到挤压力、剪切力和磨损,所以阀座一定采用数控精密车床车削后与球体研磨,使阀座与球体之间"0〞泄露.2、球体球体的不圆度和粗糙度直接影响球体和阀座的密封,国内普遍存在的现象就是大口径球体不规则、球面质量较差,为了克服球体不圆度和表面粗糙度对阀门密封性能造成的影响,球体可采用高精磨大口径加工中心,全自动化磨削,除此之外还需要与阀座包络式配研.3、阀杆阀杆属于轴类零件,在加工的过程中容易产生应力变形和刀具切削力的影响,从而使阀杆不同轴,很容易在成阀门在运作过程中力矩增加和阀杆受力不均匀而产生阀杆断裂.十、组装装配工艺是阀门出厂前很重要的一道工序,阀门装配易出现的问题有：方向装反、填料数量缺少、垫片压缩不到位、紧固件未紧固.组装依据：1、装配图2、遵循现场6S管理3、装配设备齐全4、装配技巧十一、清洗任何一种阀门在出厂前都需要进行严格的清洗,尤其是氧阀、低温阀、高压加氢阀等.阀门的清洗有效的除去阀门在加工中残留物、装配中的油脂等.十二、出厂前实验1、打压试验2、型式试验十三、防腐处理十四、包转运输参照api 608第二部分：阀门维修工艺一、阀门解体1、解体前标记2、解体后归类二、阀门初步检测1、部分零部件维修2、部分零部件更换三、测绘1、测绘前准备1.1执行机构1.2阀体1.3归类2、测绘注意事项3、测绘关键部位4、阀门材质确认5、阀门控制件硬度确认6、绘制测绘图7、出维修方案5.1厂内方案5.2客户方案.四、采购标准件国标件批量生产件五、实验1、打压试验2、型式试验〔可选〕六、审查七、防腐处理八、包转运输第三部分：技术支持。
阀门更换焊接工艺措施
109～125
24～25
7.4～7.8
4－12、3、4
D
R317
φ4.0
反接
144～160
26～27
10.2～11.2
三、焊后热处理
1.焊口焊后需进行高温回火热处理，热处理温度见下表：
钢种（钢号）
热处理温度（℃）
规格
升降温速度（℃/h）
恒温时间（min）
12Cr1MoV
720——750
Φ133×21
焊件材质
10CrMo910+12Cr1MoV
焊件规格
φ133×13
焊层道号
焊接方法
焊材
电特性
焊接速度
cm/min
其它
型号
直径mm
极性
电流
A
电压
A
1
WS
TIG-R31
φ2.5
正接
109～128
11～12
3.6
2－12
D
R317
φ3.2
反接
109～125
24～27
7.4～7.8
3－12、3
D
R317
φ3.2
阀门更换焊接工艺措施
一、焊前预热：
1.预热方法和温度规定如下表：
钢种（钢号）
预热方法
预热温度（℃）
12Cr1MoV
火焰
150
10CrMo910
火焰
200
2.异种钢焊接时，预热温度应按焊接性能较差或合金成分较高的一侧选择。
3.预热宽度从对口中心开始，每侧不少于焊件厚度的3倍。
4.施焊过程中，层间温度应不低于规定的预热温度且不高于400℃。
24～27
焊接球阀的构造
焊接球阀的构造
焊接球阀是一种常用于管道系统中的阀门，其构造设计精巧，功能强大。
下面将详细介绍焊接球阀的构造及其特点。
焊接球阀由阀体、阀杆、阀芯、密封圈、阀座等部件组成。
阀体通常采用不锈钢、碳钢等材质制成，具有较好的耐腐蚀性能和耐压性能。
阀杆连接阀手柄，通过旋转阀手柄，可以实现阀芯的开启和关闭。
阀芯是焊接球阀的关键部件，通常采用球形设计，具有较好的密封性能和耐磨性能。
密封圈安装在阀芯周围，起到密封作用，防止介质泄漏。
阀座位于阀体内部，与阀芯配合，确保阀门的密封性能。
焊接球阀的特点主要包括以下几点：
焊接球阀采用球形设计，具有较小的流体阻力，能够实现快速开启和关闭，操作方便灵活。
焊接球阀具有良好的密封性能，阀芯与阀座采用椭圆形密封结构，密封可靠，不易泄漏。
焊接球阀可承受较高的压力和温度，适用于各种工况下的管道系统，具有较强的适用性。
焊接球阀的结构简单，维护方便，使用寿命长，可靠性高，广泛应用于石油、化工、电力、冶金等行业的管道系统中。
总的来说，焊接球阀的构造设计科学合理，具有较好的性能特点，能够满足不同工况下的需求。
在实际应用中，用户可以根据具体要求选择合适的焊接球阀，以确保管道系统的正常运行和安全性能。
焊接球阀的发展将进一步推动管道阀门行业的发展，为工业生产提供更加便利和可靠的阀门设备。
阀腔的机械加工工艺规程及相关工序
阀腔的机械加工工艺规程及相关工序1.引言阀腔是阀门的重要部件，用于控制流体的通断和流量。
阀腔的加工工艺规程是保证阀门质量和性能的重要文件，下面给出阀腔的机械加工工艺规程及相关工序。
2.工艺流程(1)工艺准备根据设计图纸和工艺文件，准备加工设备、工具和刀具。
(2)料料预处理采用锯切或者火焰切割等方式，将工件切割成合适的大小。
(3)粗加工将工件进行导顶处理，用车削加工将主要尺寸修整到规格要求范围内。
(4)精加工采用钻孔、铰孔、插销等工艺，对阀腔进行精确加工。
(5)车削采用车床对阀腔进行表面加工，修整工件的外径、内径和端面。
(6)摸床加工通过摸床加工，保证阀腔的内径和外型的精度和质量。
(7)切割使用刨床、铣床等工具，将工件的壁厚和外轮廓进行切割。
(8)钻孔进行钻孔加工，确保阀腔的通道畅通无阻。
(9)螺纹加工使用螺纹刀具进行螺纹切削，给阀腔的进出口进行螺纹加工。
(10)插销加工在阀腔上进行插销槽的铣削或钻孔，便于插销的固定和拆卸。
(11)研磨和抛光使用砂轮、研磨机器对阀腔的表面进行精磨和抛光，提高表面光洁度。
(12)清洗检验对加工完成的阀腔进行清洗和检验，并进行必要的修正和改进。
3.注意事项(1)加工过程中，要保持机器设备的稳定运行和正常维护；(2)工艺参数要根据具体情况进行调整和优化，以保证加工质量；(3)要进行严格的尺寸检验和表面质量检查，确保阀腔的精确度和光洁度；(4)加工过程中要注意安全生产，遵守相关操作规程；(5)对于阀腔的加工不合格情况，要及时进行整改或报废处理。
4.结语阀腔的机械加工工艺规程及相关工序是保证阀门质量和性能的重要保障。
通过合理的加工流程和严格的质量检验，可以提高阀腔的加工精度和表面光洁度，保证阀门的正常运行和使用寿命。
5.材料选择阀腔一般选用耐腐蚀、高强度、耐磨损的材料，如不锈钢、铸钢、铜合金等。
根据不同的工作环境和介质，可以选择不同的材料，以确保阀腔的使用寿命和性能。
6.粗加工粗加工是对切割得到的工件进行初步修整和导顶处理的工序。
阀门焊接工艺规范
GB983-85 A102 A412
3.3.1.2基体材料:奥氏体不锈钢类、WCB、25、LCB、WC9。
焊条：D802、D812，焊丝HS111，HS112；
3.3.1.3按产品图纸规定选择焊接材料牌号。当堆焊钴基硬质合金时，根据工艺方法选择D802、D812或HS111，HS1112；
3.8.1.3堆焊时也可采用不锈钢焊条“打底”。
3.8.2 Cr13系列不锈钢堆焊
3.8.2.1采用D507、D507Mo、D577和奥氏体焊条堆焊时，不需焊前予热，焊后热处理。
3.8.2.2采用其它牌号的堆焊焊条时，根据焊条说明书进行焊前予热，焊后处理。
3.8.3密封面堆焊质量要求
3.8.3.1密封面堆焊层数至少2层，第一层选用焊条的公称直径可根据密封面尺寸的具体情况选择φ3.2或φ4；焊第一层时焊接电流的增加不能超过规定的10%
E5015-A1
WC6
E5515-B2
WC9
R407
E6015-B3
表3低温钢类承压件补焊焊条选用
基体材料
焊条
牌号
型号
LCB
CHE508-1
E5018-1
3.3.3结构焊焊条
3.3.3.1碳钢和碳钢内件的焊接选用J502焊条，外部零件的焊接选用J502或J422焊条；
3.3.3.2不锈钢和不锈钢内件的焊接：
80～120
120～160
160～200
D802 D812 STL-6
90～140
140～180
170～200
R107 R307 R407 R507 R337
90～120
10、12阀门用焊接材料标准
企业标准QB/KA09——2009阀门用焊接材料标准2009-09-01发布2009-09-01 实施开封高中压阀门有限公司编制：校对：审核：会签：批准：时间：目次编制说明第一部分：阀门用焊接材料选用标准1 适用范围2 焊接材料的选定和供给3 焊接材料的选定原则4 碳钢、低合金钢焊接材料的选定5 铬钼耐热钢焊接材料的选定6 不锈钢焊接材料的选定7 密封面焊接材料的选定8 焊接方法的选定第二部分：阀门用焊接材料技术标准1 说明2 堆焊焊条，焊丝2.1 堆焊焊条（D577、D507Mo、D547Mo、Stellite No.6 、Stellite No.12、Stellite No.21）4 连接焊用焊条4.1 碳钢焊条（J422、 J427、J426、J506、J507）4.2 钼-铬钼耐热钢焊条（R107、R207、R307、R317、R327、R407、R507、R407B）4.3 铬不锈钢焊条（G207、G217、G307）4.4 铬镍不锈钢焊条（A102、A107、A022、A132、A137、A302、A307、A407）4.5 低温钢焊条（W107）4.6 铸铁焊条（Z308、Z408）5 埋弧自动焊用焊丝，焊剂5.1 焊丝（H08A、H1Cr18Ni9Ti、H13Cr2.25Mo1A。
H11CrMo45A、H08CrMoA）5.2 药芯焊带5.3 焊剂5.3.1 烧结焊剂： SJ6035.3.2 熔炼焊剂：HJ430、HJ260、HJ250附录：焊接材料厂名及代号表编制说明阀门用焊接材料技术标准，包括阀门焊接材料选用标准和我厂使用的焊接材料的具体情况两个部分。
第一部分是为了保证阀门焊接材料选用的正确、合理，统一而制定的，是设计和工艺人员的指导性文件。
第二部分主要结合我厂的生产情况，编入有关阀门密封面手工堆焊用焊条、连接焊焊条；铁基、镍基、钴基等，等离子喷焊用合金粉末；手工钨极氩弧焊用堆焊焊丝、连接焊焊丝、埋弧自动焊用焊丝和焊剂。
小口径焊接球阀对制造工艺的要求和设计
小口径焊接球阀对制造工艺的要求和设计小口径焊接球阀是一种常用的工业阀门，用于控制流体的流通。
它具有结构简单、密封可靠、操作方便等特点，广泛应用于石油、化工、冶金、天然气等领域。
在制造小口径焊接球阀时，需要满足一定的制造工艺要求，并进行合理的设计。
小口径焊接球阀的制造工艺要求包括材料选择、加工工艺和焊接工艺等方面。
在材料选择上，应选用高质量的不锈钢材料，具有良好的耐腐蚀性和耐高温性，以确保球阀的使用寿命和安全性。
在加工工艺上，需要进行精密加工和表面处理，以保证球阀的尺寸精度和表面光洁度。
焊接工艺是制造小口径焊接球阀的关键环节，要求焊接接头牢固可靠，无气孔、裂纹等缺陷，以保证球阀的密封性能和承压能力。
小口径焊接球阀的设计也是关键因素之一。
设计应考虑到球阀的工作条件、使用压力和介质等因素，以确保球阀能够正常工作并具有良好的密封性能。
设计时需要合理确定球阀的结构尺寸、连接方式和操作方式等，以满足不同工况的需求。
同时，还需要考虑球阀的开启和关闭力矩，以确保操作的方便性和灵活性。
在制造小口径焊接球阀时，需要采用适当的设备和工艺流程。
首先，通过数控机床进行精密加工，保证球阀的尺寸精度和表面光洁度。
然后，进行球体和阀体的焊接，采用惰性气体保护焊或电弧焊等焊接工艺，确保焊接接头质量可靠。
接下来，对焊接接头进行无损检测，检查是否存在缺陷，如气孔、裂纹等。
最后，进行表面处理，如抛光、喷砂等，提高球阀的外观质量。
在小口径焊接球阀的设计中，还需要考虑到球阀的密封性能。
密封是球阀的核心功能之一，直接影响到球阀的使用效果。
因此，在设计中需要合理选择密封材料和密封结构，以确保球阀的密封性能。
常用的密封材料有聚四氟乙烯、聚乙烯、橡胶等，密封结构有软密封和金属密封等。
根据工作条件和介质特点，选择合适的密封材料和密封结构，以提高球阀的密封性能。
制造小口径焊接球阀需要满足一定的制造工艺要求和设计要求。
在制造工艺上，需要选择合适的材料、加工工艺和焊接工艺，以确保球阀的质量和性能。
各种阀门技术参数和相应制造工艺要求
各种阀门技术参数和相应制造工艺要求1各种阀门具体主要技术参数如下:1.21.4闸阀主要设计制造标准设计与制造标准：GB/T12234 ；连接法兰标准：GB/T9113 ；结构长度标准：GB/T12221 ；试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准1.6闸阀技术特点1、符合国内外先进标准的要求，密封可靠，性能优良、造型美观2、闸板、阀座密圭寸面用铁基合金堆焊或司太立(stellite )钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长.3、采用锲式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松.4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性.5、可采用各种标准配管法兰及法兰密封面形式，满足各种工程需要及用户需求•&阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况•2.3截止阀主要设计制造标准设计与制造标准：GB/T12235 ;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ;阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准2.4截止阀材质表截止阀是常用截断阀，用来接通和切断管路介质，结构简单、制造与维修都很方便，得到广泛应用。
1、阀体为流线型设计，使阀门通道流阻小，有利于介质流动.2、阀瓣为自由浮动式，以适应各种工况下引起冲击载荷，确保阀门的使用寿命.3、阀杆设计有上密封结构，与阀盖帽一起具有长导向结构，确保密封的可靠性.4、阀盖的高压力级具有自密封结构，保证密封的可靠性.3.1旋启式止回阀主要参数设计与制造标准：GB/T12236;连接法兰标准：GB/T9113 ;结构长度标准：GB/T12221 ;试验与检验标准：GB/T13927 ；阀门零部件设计和加工均采用相关国家标准、行业标准；阀门所用原材料及外购件采用相应国家标准、行业标准和企业标准止回阀是能自动阻止介质倒流的装置，其阀瓣在流体压力下开启，当进口压力低于出口压力时，阀瓣能自动关闭，防止介质倒流保护水泵等设备。
1/2’’焊接闸法
1/2’’焊接闸法
焊接闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
纹管截止阀只适用于全开和全关，不允许作调节和节流。
焊接闸阀，波纹管闸阀，纹管截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
焊接闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
焊接闸阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
焊接闸阀只许介质单向流动，安装时有方向性。
它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13阀门阀体、阀座焊工艺
企业标准
阀门阀体、阀座连接焊标准
开封高中压阀门有限公司编制:
校对： ________________
审核： _________________
会签： _________________
批准：______________ 时间：_____________
目次
第一部分：阀门阀体、阀座焊接过程控制要求
1阀门阀体、阀座连接焊一般规定
2焊接及补焊前的准备
3焊接
4焊前预热及和焊后热处理
第二部分：阀门阀体- 阀座连接焊作业标准
1手工电弧焊阀门阀体- 阀座连接焊作业标准目录
阀门阀体、阀座连接焊作业标准本标准包括两个部分：第一部分, 阀门阀体-阀座连接焊，焊接过程控制质量要求；第二部分,阀门阀体-阀座连接焊作业标准。
第一部分：阀门阀体- 阀座连接焊过程控制质量要求本部分规定了手工电弧焊，埋弧自动焊焊接方法进行阀门阀体- 阀座连接焊作业过程要求。
1 阀门阀体- 阀座连接焊一般规定
1.1焊接坡口的形式和尺寸应符合设计图纸和焊接作业标准的规定，
1.2焊接的环境温度应保证焊接所需要的足够温度。
1.3焊接时的风速不应超过下列规定，当超过规定时，应有防风措施。
1.3.1 手工电弧焊、埋弧焊：8m/S。
1.3.2 氩弧焊：2m/S。
1.4焊接电弧1 米范围内的相对湿度不能大于90%。
1.5使用的焊接材料应符合设计文件的规定，且具有焊接材料制造厂的质量证明书，不得低于国家现行标准的规定。
1.6焊接前应对焊接材料（焊条、焊剂、焊接粉末）进行烘干。
1.7氩弧焊应采用铈钨极，氩气应符合国家标准《氩气》GB4942 的规定，且纯度不低于99.96%。
1.8氧乙炔焊所使用的氧气纯度不低于98.5%，乙炔气的纯度和气瓶
中的剩余压力应符合国家标准《溶解乙炔》GB6819的规定
1.9埋弧焊所用的焊剂应符合现行国家标准《碳素钢埋弧焊剂》
GB5293和《低合金钢埋弧焊用焊剂》GB1270的规定。
2焊接及补焊前的准备
2.1焊接坡口的加工宜采用机械加工的方法。
2.2焊接组对前应将坡口以及其内外侧表面不小于10mm范围内的
油、漆、垢、毛刺等清理干净，且不得有裂纹、夹层等缺陷。
2.3焊条、焊剂在使用前应按QB/KFL40《阀门焊接材料的选用标准》
的要求进行烘干，并在使用的过程中保持干燥。
2.4定位焊缝应符合下列规定：
2.4.1焊接定位焊缝时，应采用和根部焊道相同的焊接材料和焊接工艺，并由合格焊工施焊。
2.4.2定位焊缝的长度、厚度和间距，应能保证焊缝在正式焊接过程中不致开裂。
2.5禁止在坡口之外的母材表面引弧和试验电流，并应防止电弧擦
伤。
3焊接
3.1焊接时应采取合理的焊接方法和焊接次序。
3.2焊接过程中应保证起弧和收弧处的质量，收弧时应将弧坑添满。
多层焊的层间接头应错开。
3.3工艺或检验要求需分次焊接外，每条焊缝宜一次连续焊完，当因故中断焊接时，再次焊接前应检查焊层表面，确认无裂纹后，方可按原工艺的
要求继续焊接。
3.4低温钢、奥氏体不锈钢、耐热耐腐蚀高合金钢以及奥氏体和非奥氏体异种钢接头焊接时应符合如下的规定：
3.4.1在焊接作业标准规定的范围内，在保证焊透和熔合良好的条件下，采用小电流、短弧焊、快速焊和多层多道焊，并控制层间温度。
3.4.2低温钢焊接完毕，宜对焊缝进行表面焊道的退火处理。
4焊前预热和焊后热处理
4.1 焊前预热和焊后热处理应按《焊接预热和热处理工艺守则》规定执行。
第二部分：阀门阀体-阀座连接焊作业标准。
1手工电弧焊阀门阀体-阀座连接焊作业标准目录
ZG25
(WCB) +25
(体座)
焊层厚度
焊接热处
理工艺曲线
650妪
<15 谕h 4BC "h
痒悴\
焊接工艺电源类型: 参数
正接
交流
极数：复数
-极性:
料牌J506
4.8-60mm
□□V □直流V反V单数
保护气体：虫r99.8%口》
口C 口°2
比例：非弧电流
8299%□□> 总流量：衰减时间
反馈系数：□□口强引弧
弱引弧反抽时间
备注:
J506 （J507）
焊料牌
号
焊接热处理工艺曲线
T/e
650^10^
<150A/h <IWt/h
\
t/hr
焊接工艺电源类型: 参数交流- 极性：正
极数：复数
V反口口V :
V单数
3 直流
保护气体：口Ar99.8% > 片。
2比例：非弧电流
8299%愛口总流量：衰减时间
反馈系数：□口口
强引弧
弱引弧反抽时间
焊材牌
号
A307
焊接热处理工艺曲线
7防
±1。
・
n古2"科
焊接工艺电源类型: 参数
正接
交流
极数：复数
□□V □直流V反V单数
保护气体：虫r99.8% 口》口02口2
比例：非弧电流
8299%□□> 总流量：衰减时间
反馈系数：□□口强引弧
弱引弧反抽时间
备注:
焊材牌
号
R317
焊接热处理工艺曲线
7i；in
ny ・
c/Fi
焊接工艺电源类型: 参数
正接
交流
极数：复数
极性:
□□V □直流V反V单数
保护气体：虫r99.8%口》口02口2
比例：非弧电流
8299%□□> 总流量：衰减时间
反馈系数：□O口强引弧
弱引弧反抽时间
焊接工
焊手工电弧焊
接方
法
焊接热处理工艺曲线
焊
接设
备
直流焊机
母
材
WC1+15Cr
MoA
焊材牌
号
R107
焊接坡口:
焊接工艺电源类型: 参数
正接
交流
极数：复数
匚极性:
11 V 直流V单数
焊接热处理工艺曲线
焊
接设
备
直流焊机
母
材
12Cr1MoV+12Cr
1MoV
焊材牌
号
R317
焊接坡口:
T
■-
焊接工艺电源类型: 参数
正接
交流
极数：复数
-极性:
□□V □直流V反V单数
保护气体：虫r99.8%口》口02口2
比例：非弧电流
8299%□□> 总流量：衰减时间
反馈系数：□O口强引弧
弱引弧反抽时间
焊接热处理工艺曲线
T/c
焊 接设 备 直流焊机
母 材
15CrMoA+15Cr MoA
焊 材牌 号
A307
焊接坡口:
bSO^IO
t
焊接工艺电源类型: 参数
正接
t/hr
交流 极数：复数
极性:
□□V □直流V反V单数
保护气体：虫r99.8% 口》口02口2
比例：非弧电流
8299%□□> 总流量：衰减时间
反馈系数：□□口强引弧
弱引弧反抽时间
焊接热处理工艺曲线
T/c
65C±10t
邙孵/ \
t/hr
焊接坡口:
焊接工艺电源类型: 参数
正接
交流极性: 极数：复数
V反□ □
V单数
V 直流
保护气体：Ar99.8% > 口02比例：非弧电流
CO 299%□ □> 总流量：衰减时间
反馈系数：口口
n强引弧
弱引弧反抽时间。
