传输线损耗单位
1.4传输线的传输功率、效率与损耗
1.4 传输线的传输功率、效率与损耗传输线传输功率效率与损耗传输功率本节要点传输效率 损耗 功率容量Decibels (dB)作为单位功率值常用分贝来表示，这需要选择一个功率单位作为参考，常用的参考单位有1mW 和1W 。
如果用1mW 作参考，分贝表示为：=)mW (lg 10)dBm (P P 如1mW=0dBm 10mW=10dBm 1W=30dBm 0.1mW=−10dBm如果1W 作参考，分贝表示为：如1W=0dBW10W=10dBW0.1W=−10dBW)W (lg 10)dB (P P =插入损耗1.5 阻抗匹配阻抗匹配具有三种不同的含义，分别是负载阻抗匹配、源阻抗匹配和共轭阻抗匹配。
抗匹配源阻抗匹配和共轭阻抗匹配本节内容三种匹配阻抗匹配的方法与实现1. 三种匹配(impedance matching)入射波射波反射波Z 0Z lZ (1)g负载阻抗匹配：负载阻抗等于传输线的特性阻抗。
此时传输线上只有从信源到负载的入射波，而无反射波。
(2)源阻抗匹配：电源的内阻等于传输线的特性阻抗。
()阻抗内阻等传输线特性阻抗对匹配源来说，它给传输线的入射功率是不随负载变化的，负载有反射时，反射回来的反射波被电源吸收。
E gZ gZ in=Z g* E g负载阻抗匹配Z l =Z 0 Z =Z 信号源阻抗匹配g 0 共轭阻抗匹配Z in =Z g *匹配器1匹配器2*g in ZZ =Z in =Z 02. 阻抗匹配的实现方法隔离器或阻抗匹配衰减器负载匹配的方法：从频率上划分有窄带匹配和宽带匹配；从实现手段上划分有λ/4阻抗变换器法、支节调配法。
(1) λ/4阻抗变换器匹配方法此处接λ/4阻抗变换器lR Z Z 001=Z Z =0in电容性负载Z 0若是l 1λ/401Z Z =电感性负载又如何？Z 0Z 0Z 01ρR x =Z 0/ρZ i n =Z 0(2) 支节调配法(stub tuning)(2)(i)支节调配器是由距离负载的某固定位置上的并联或串联终端短路或开路的传输线（称之为支节）构成的。
传播常数和衰减常数
I(z+Δz, t)
I(z,t)
U(z,t)
C1 G1
U(z+Δz,t)
R1
Δz
G1
L1Δz
I(z+Δz,
t)
U(z+Δz, t)
I(z,t)
U(z,t)
Δz
C1
Δz
z
l
d=l-z
d
在上述等效电路中，设传输线小线元输入端电压为U ( z, t ) ，电流 为 I ( z, t ) ,输出端电压为U ( z z, t ) ，电流为 I ( z z, t ) ，
3．等效电路
对于均匀传输线，由于参数沿线均匀分布，故可任取一小线 元 Z 来分析，此线元满足 Z ，是一个短线，则此线元可 看成集总参数电路，故线元等效成集总参数电路 型网络，等效 参数为： R1z、L1z、C1z、G1z。 线元等效电路如图所示。
R 1Δz Zg Eg L1Δz C 1Δz G1Δz
处处相同的，所以它的U（I）仅仅是时间t的函数，而与空间位置z 无关，可以认为，短线与工作波长相比较可以认为是一点。 这样 , 波在传输过程中的相位滞后效应可以忽略 , 而且 , 一般地 也不计趋肤效应和辐射效应的影响 ; 电压和电流也都有确定的定义。 因 此 , 在稳态下 , 系统内各处的电压或电流可近似地认为是同时地 只随时间变化的量 , 而与空 间位置无关 ; 总之，一段线，低频时可以不考虑它的长度（或位置）对I、U 的影响，微波时要考虑它的长度，因为线上每点有很多效应，如有 电感、电容、损耗、辐射效应、趋肤效应等，这些都会引起信号的 变化。 3、分布参数效应（以平行双线为例） （1）低频时，分布参数效应：（前面的课程曾经给出） 平行双线单位长度的分布电感（无论低频高频都存在）为 L 2H / m 平行双线单位长度的分布电容（无论低频高频都存在）为 C 5 pF / m 工作频率f=500Hz,则它所产生的串联阻抗 X L L 6.28 10 3 / M
传输线 单端 差分 s参数差异
传输线单端差分 s参数差异下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!传输线是一种用于在电子设备间传输信号的重要元件，其中包括单端传输线和差分传输线。
共面波导和微带线的典型损耗值

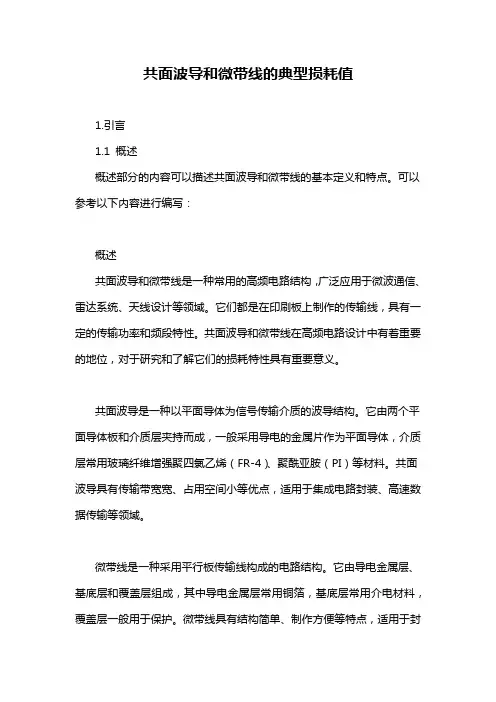

共面波导和微带线的典型损耗值1.引言1.1 概述概述部分的内容可以描述共面波导和微带线的基本定义和特点。
可以参考以下内容进行编写：概述共面波导和微带线是一种常用的高频电路结构，广泛应用于微波通信、雷达系统、天线设计等领域。
它们都是在印刷板上制作的传输线，具有一定的传输功率和频段特性。
共面波导和微带线在高频电路设计中有着重要的地位，对于研究和了解它们的损耗特性具有重要意义。
共面波导是一种以平面导体为信号传输介质的波导结构。
它由两个平面导体板和介质层夹持而成，一般采用导电的金属片作为平面导体，介质层常用玻璃纤维增强聚四氯乙烯（FR-4）、聚酰亚胺（PI）等材料。
共面波导具有传输带宽宽、占用空间小等优点，适用于集成电路封装、高速数据传输等领域。
微带线是一种采用平行板传输线构成的电路结构。
它由导电金属层、基底层和覆盖层组成，其中导电金属层常用铜箔，基底层常用介电材料，覆盖层一般用于保护。
微带线具有结构简单、制作方便等特点，适用于封装紧凑和频率较低的微波电路。
本文将重点讨论共面波导和微带线的典型损耗值。
损耗是指电磁能量在传输过程中的耗失，是一个重要的性能指标。
共面波导和微带线作为传输线路，在传输信号过程中都伴随着一定的能量损耗。
了解和分析它们的典型损耗值，有助于评估传输线的性能和选择适合的应用场景。
本文将首先介绍共面波导的典型损耗值，包括金属导体的电阻损耗、介质材料的介质损耗等；然后，将详细讨论微带线的典型损耗值，包括导电层的电阻损耗、辐射损耗等。
最后，将比较共面波导和微带线的损耗值，并探讨损耗对系统性能的影响。
通过对这两种传输线损耗特性的分析，可以为高频电路设计提供重要的参考和指导。
该概述部分可简要介绍共面波导和微带线的定义、特点以及文章的目的和结构，同时提出研究它们的典型损耗值的重要性。
1.2文章结构文章结构部分内容如下：文章结构部分的主要目的是概述文章的整体结构，以帮助读者更好地理解文章的组织和内容安排。
工程中馈线种类及损耗
工程中馈线种类及损耗一、馈线有那些种类，相互之间的区别是什么？我看到过常用的是7/8的和1/2的，7/8的损耗比1/2的要小，1/2的柔软度要比7/8的要好，所以一般长距离传输，比如大于15M 以上的用7/8，接口处要转弯的一般就用1/27/8的主要用于天线到引入基站的那一段，到走线架附近；1/2主要用于连接7/8馈线到主设备的那一段；轻重备到7/8的一般好像不超过60米左右，7/8的损耗比1/2的要小。
首先从波的角度看，分为超短波长的传输线和微波波长的传输线。
超短波长的传输线又分为平行双线传输线和同轴电缆传输线。
微波波长传输线分为通州电缆传输线，微波，导波。
平行双线传输线，由于是由两根平行的线组成的，又可以成为对称传输线，他的损耗比较大。
同轴电缆传输线，是不对称的传输线，损耗小，但对磁场的干扰不能抵抗。
7/8 3/4 1/2等几种，常用的是7/8，记住一点就是馈线直径越大，信号衰减越小，但是投资随着增加，所以要权衡各方情况选择馈线。
二、为什么馈线长度超过15M要用7/8馈线，而不能再用1/2馈线，如何用与不用的计算损耗？常用的RF电缆有1/2超柔馈线.1/2馈线 .7/8馈线。
不同的电缆馈线粗细不同，所以损耗也不同。
如果在不同楼层之间传输信号时候，为了减小损耗通常用比较粗的1/2馈线或7/8的馈线电缆，要是同一个楼层的，损耗不是太重要的因素，可以采用的1/2的超柔馈线。
另外重要的是还要考虑成本和施工的方便性。
粗电缆损耗小贵也施工也不方便的。
其中GSM900系统：1/2馈线损耗是7DB/100米，7/8馈线损耗是4.03DB/100米，5/4馈线损耗是2.98DB/100米，连接接头损耗是0.05DB/个接头，避雷器损耗约0.5DB。
其中GSM1800系统：1/2馈线损耗是 8 DB/100米，7/8馈线损耗是5.87DB/100米，5/4馈线损耗是4.31DB/100米，其中CDMA2000系统：由于频段和GSM900相差不多，因此损耗也差不多相同。
