载波模块
青岛鼎信hplc载波模块说明书
青岛鼎信hplc载波模块说明书
青岛鼎信HPLC载波模块是一种高性能液相色谱仪的配件，它可以帮助用户更好地进行分析和检测。
本文将详细介绍青岛鼎信HPLC 载波模块的使用方法和注意事项。
我们需要了解HPLC载波模块的基本结构和原理。
HPLC载波模块是一种用于液相色谱仪的配件，它可以将样品分离后的溶液通过载波泵送到检测器中进行分析。
HPLC载波模块的主要组成部分包括泵、阀门、检测器等，这些部件都需要精心设计和制造，以确保其高效、稳定和可靠的性能。
在使用HPLC载波模块时，我们需要注意以下几点。
首先，我们需要根据实际需要选择合适的载波模块型号和规格，以确保其能够满足我们的分析要求。
其次，我们需要仔细阅读使用说明书，并按照说明书中的操作步骤进行操作，以避免操作不当导致的故障和损坏。
此外，我们还需要定期对HPLC载波模块进行维护和保养，以确保其长期稳定运行。
青岛鼎信HPLC载波模块是一种高性能液相色谱仪的配件，它可以帮助用户更好地进行分析和检测。
在使用HPLC载波模块时，我们需要注意选择合适的型号和规格，仔细阅读使用说明书，并定期进行维护和保养，以确保其高效、稳定和可靠的性能。

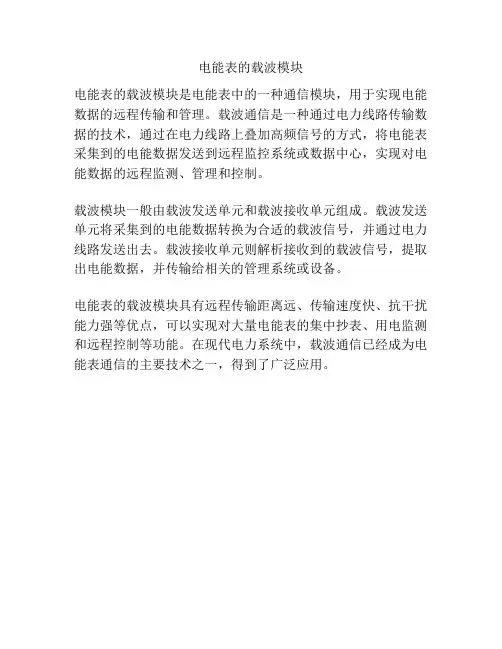

电能表的载波模块
电能表的载波模块
电能表的载波模块是电能表中的一种通信模块，用于实现电能数据的远程传输和管理。
载波通信是一种通过电力线路传输数据的技术，通过在电力线路上叠加高频信号的方式，将电能表采集到的电能数据发送到远程监控系统或数据中心，实现对电能数据的远程监测、管理和控制。
载波模块一般由载波发送单元和载波接收单元组成。
载波发送单元将采集到的电能数据转换为合适的载波信号，并通过电力线路发送出去。
载波接收单元则解析接收到的载波信号，提取出电能数据，并传输给相关的管理系统或设备。
电能表的载波模块具有远程传输距离远、传输速度快、抗干扰能力强等优点，可以实现对大量电能表的集中抄表、用电监测和远程控制等功能。
在现代电力系统中，载波通信已经成为电能表通信的主要技术之一，得到了广泛应用。
电科院集中器载波模块协议说明(V1.7)
修订历史记录电科院国网集中器载波模块通信遵循《Q/GDW376.2-2009 电力用户用电信息采集系统通信协议第二部分：集中器本地通信模块接口协议》，所支持内容为其子集。
一. 通信帧格式及协议说明1.1 通信帧格式如图1固定报文头控制域用户数据区帧校验和图11.2 通信格式说明◆长度L：2个字节。
645.控制域C：载波模块只对传输方向位DIR判别，其他不判断。
645.信息域R：下行报文载波模块只对通信模块标识和中继级别判别，其他不判断；通信标识根据应用功能码(AFN)判断为0或1，中继级别必须为0。
上行报文支持中继级别和实测相线标识，上行报文信息域如图2所示。
◆地址域A：本协议不支持中继地址，无中继地址域。
通信模块标识为1时，需包含源地址和目的地址。
通信标识为0时，不包含源地址和目的地址。
源地址主要用于区分不同台区，防止台区串扰，源地址建议采用集中器地址，源地址不能为0。
三. 项目功能说明3.1 转发命令（AFN=02H）支持DL645-1997和DL645-2007协议转发。
该命令支持对所有645报文转发，如抄表命令、表号注册、广播校时等。
3.1.1 表号注册为了实现表号注册功能，对645协议做了扩充。
广播召读表地址请求帧功能：请求召读集中器所带所有表的表地址。
控制码：C=0EH地址域：99…99H数据长度：L=00H帧格式：从站正常应答帧功能：正确执行命令的设备应答，返回表计地址码控制码：C=8EH地址域：A0…A5（设备当前地址码）数据长度：L=06H数据域：A0…A5（所带表地址码）帧格式：对于地址域，若为采集器，则为采集器所带的表地址（同数据域的表地址）；若为载波表，则为载波表地址。
3.2 厂家代码和版本信息（AFN=03H）返回9个字节，见Q/GDW 376.2之5.5.4.2.2.1。
3.3 设置载波主节点地址（AFN=05H F1）设置内容对模块无效，只是兼容集中器厂家的冗余项，模块始终返回确认。

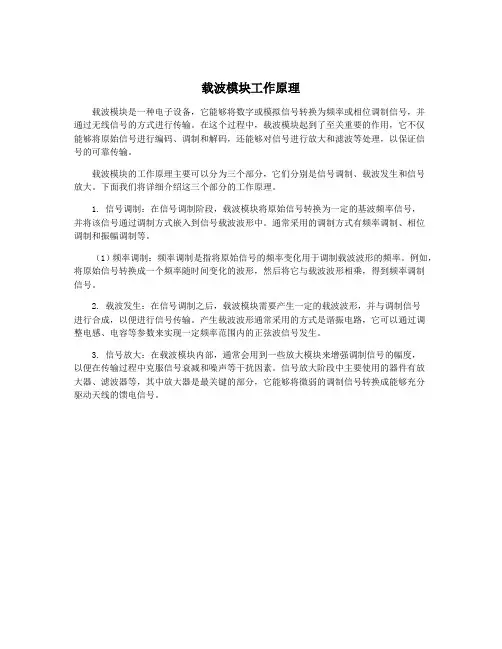

载波模块工作原理
载波模块工作原理
载波模块是一种电子设备，它能够将数字或模拟信号转换为频率或相位调制信号，并
通过无线信号的方式进行传输。
在这个过程中，载波模块起到了至关重要的作用，它不仅
能够将原始信号进行编码、调制和解码，还能够对信号进行放大和滤波等处理，以保证信
号的可靠传输。
载波模块的工作原理主要可以分为三个部分，它们分别是信号调制、载波发生和信号
放大。
下面我们将详细介绍这三个部分的工作原理。
1. 信号调制：在信号调制阶段，载波模块将原始信号转换为一定的基波频率信号，
并将该信号通过调制方式嵌入到信号载波波形中。
通常采用的调制方式有频率调制、相位
调制和振幅调制等。
（1）频率调制：频率调制是指将原始信号的频率变化用于调制载波波形的频率。
例如，将原始信号转换成一个频率随时间变化的波形，然后将它与载波波形相乘，得到频率调制
信号。
2. 载波发生：在信号调制之后，载波模块需要产生一定的载波波形，并与调制信号
进行合成，以便进行信号传输。
产生载波波形通常采用的方式是谐振电路，它可以通过调
整电感、电容等参数来实现一定频率范围内的正弦波信号发生。
3. 信号放大：在载波模块内部，通常会用到一些放大模块来增强调制信号的幅度，
以便在传输过程中克服信号衰减和噪声等干扰因素。
信号放大阶段中主要使用的器件有放
大器、滤波器等，其中放大器是最关键的部分，它能够将微弱的调制信号转换成能够充分
驱动天线的馈电信号。
BWP39电力载波模块应用说明书
BWP39系列嵌入式电力线载波调制解调器Embedded Power Line Communication Module（尺寸：18*50*10mm W*L*H）一、产品简介BWP39系列嵌入式电力线调制解调器（电力线载波模块、电力线MODEM）是一款嵌入式电力线载波模块，其采用TTL电平串口与用户系统进行数据交互，实现用户数据的透明传输。
BWP39系列载波模块分为A、B、C、D四个型号，对应四种不同的载波频率，模块集成了全部电力载波接口部件，可以直接应用于220V电力线，也可以应用于直流线路或者无电导体中通讯。
BWP39系列载波模块是全力打造的专业电力线载波产品，其核心芯片采用国际著名公司的专用电力载波集成电路，配合必威尔科技专业研发的通讯纠错算法及电力线接口信号驱动电路，使得产品具有通信速率高，通讯可靠，抗杂波干扰能力强，通讯距离远等特点，是专门为适应中国国内电力线应用环境而研发的高性能电力线载波通讯产品。
BWP39系列电力载波通讯模块采用+12V与+5V供电，载波波特率180bps-5400bps可调，采用TTL电平串行接口（UART）与用户系统进行连接，可以与单片机的串口交叉连接进行数据通讯，方便用户进行二次开发，串口波特率为9600bps，可接受用户定制。
BWP39系列电力载波模块提供半双工通信功能，可以在220V/110V，50/60Hz电力线上实现局域通信，同时模块也可以工作于直流环境，无电导体等。
该模块可以自由配置电力线上数据通讯模式、数据通讯长度等参数。
每个模块具有全球唯一的6字节标识ID码，用户可以用此ID码作为模块的唯一身份识别码，ID码的读取方法请参见指令章节。
BWP39系列载波模块为用户提供了透明的数据传输通道，用户数据通过串口送入载波模块后，载波模块将用户数据调制成载波信号发送至电力线，接收端模块将载波信号解调成用户数据后通过串口送出至用户系统，发送端发送的用户数据与接收端接收的用户数据完全是一样的，用户可以将一对载波模块当成是一根直连的数据线，载波模块之间的数据编码、数据纠错、数据打包、数据校验等过程对用户是不可见的，载波数据传输与用户协议无关，为完全的透明数据传输。
国网单相载波通道模块使用说明书V1.2
国网单相载波通道模块说明书V1.2青岛鼎信通讯有限公司青岛鼎信通讯有限公司目录1 概述 (1)2 主要功能与特点 (1)2.1 上电自动读取表号 (1)2.2 支持自动登录 (2)2.3 支持事件上报 (2)2.4 支持DL/T645-1997/2007和数据透明传输 (3)2.5 支持主发模式 (3)2.6 支持从节点中继、从节点侦听功能 (3)3 主要参数与其使用网络负载测试 (3)3.1 主要参数 (3)3.2 国网单相载波通道模块使用网络负载测试的环境与记录 (4)4 工作原理 (5)4.1 外接接口定义与说明 (5)4.2 工作原理框图 (6)4.3 国网单相载波通道模块典型应用电路 (6)5 国网单相载波通道模块的检测 (8)5.1 检测设备与测试环境 (8)5.2 不良现象及处理方法 (8)6 载波通道模块生产与使用时的注意事项 (8)6.1 ESD与电路防护 (8)6.2 质量控制 (9)6.3 生产工艺 (9)7 国网单相载波通道模块的布线特点 (9)7.1 EMC防护 (9)7.2 芯片散热 (9)7.3 载波接收电路 (9)附录 A (11)A.1 国网单相载波通道模块各管脚实测波形 (11)A.2 国网单相载波通道模块尺寸图 (14)A.3 器件选型 (15)1 概述国网单相载波通道模块是鼎信公司应用载波通道芯片TCC081C 实现载波通信功能的一款产品。
其核心技术是利用正交码进行数据扩展频谱传输，使用电力线过零分时得到最利于传输的3.3ms 微分时段同步传输，比单纯使用扩频方式的通信能力和稳定性都有巨大的提高；内置DSP 数字信号处理模块保证载波通信计算需求，使用AD 采样方式进行扩频计数，抗干扰能力大大增加。
该模块主要用于自动抄表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
2 主要功能与特点2.1 上电自动读取表号载波模块上电2s 后，芯片TCC081C 会向从节点发送读取地址命令，能够自适应的选择使用四种通信速率、三种读地址命令。
KQ-100E型电力载波通信模块(载波调制解调模块)
KQ-100E型电力载波通信模块（载波调制解调模块）本模块以低压电力线作为信号（数据）传输的媒体。
也适用于平行线或双绞线等传输媒体。
模块按电力部“低压电力用户集中抄表系统技术条件”标准进行设计和制造，适用于供电局集中抄表系统﹑铁路信息监测系统﹑石化﹑税控﹑海轮﹑航标灯﹑路灯﹑智能监控﹑家庭智能化等系统；也适合于其它远程数据传输系统和远距离模拟数据遥测，遥控应用领域。
信号或数据用50KHz-350KHz之间的载波频率进行调频，此高频信号通过低压电力线向远方传送，载波中心频率为127KHZ(KQ-100E) ;212KHZ(KQ-100C)等多种频点的产品由生产厂预设，也可按用户要求选择。
模块外形图如下：AC端为信号输入端，直接接220V低压电力线上。
为外接直流电源，可选用+5V～+15V，电压调高，发送功率大，信号传送距离VAA远。
最好不要超过18V使用。
+5V为模块内部电路工作电源，在4.5-5.5V范围内能正常工作，模块内有防过压和防瞬变抑制电路，以防过电压和雷电对模块的损坏。
RXD是数据接收端，HCMOS信号。
TXD是数据发送端，欲发向远端的信号或数据应从此端接入。
R/T为控制端，高电平时为R（接收），低电平时为发送（T）模块技术指标如下：载波中心频率：127KHZ；212KHZ带宽： 8.77KHz接收灵敏度 <1mV低电平最大值 高电平最小值TX，R/T（输入） 0.8V 3.8VRX（输出） 0.8V 3.8V接口输入多数同HCMOS电平接口标准。
绝缘电阻： >20MΩ耐压： >2KV（AC，60秒，1mA）： +15V：330mA（发送时）功耗VAA传输速率： 4800bps，可下调使用环境： 温度： -10℃～+50℃ ；-40℃～70℃(工业级)湿度： <85% <95% (工业级)应用参考：1、数据采集与远传（抄表器，仓库温湿度检测，井下数据检测等）：如下图所示连接，集中器可接A、B、C三相及零线、集中器内相线间接0.1μf/1KV电容器形成高频桥路，如图b。
SPL1020 使用手册 ZW20 系列高速载波通信模块使用指南说明书
SPL1020使用手册ZW20系列高速载波通信模块使用指南深圳智微电子科技有限公司（以下简称“深圳智微”）为客户提供全方位的技术支持和服务。
直接向深圳智微购买产品的用户，如果在使用过程中有任何问题，可与深圳智微各地办事处或用户服务中心联系，也可直接与公司总部联系。
读者如有任何关于深圳智微产品的问题，或者有意进一步了解公司其他相关产品，可通过下列方式与我们联系。
公司网址：联系电话：*************公司总部地址：深圳市南山区西丽街道万科云城三期8栋A座4005房声明Copyright©2020深圳智微电子科技有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
是深圳智微电子科技有限公司的注册商标。
对于本手册中出现的其它商标，由各自的所有人拥有。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
i深圳智微电子科技有限公司前言概述本文档主要介绍了集中器、单相表/I 型采集器、三相表载波通信模块的使用和调试方法，以及如何使用载波模块进行上层应用开发。
产品版本与本文档相关的产品版本如下所示。
约定符号约定在本文中可能出现下列标志，它们所代表的含义如下。
通用格式约定格式仿宋黑体楷体Times Newii深圳智微电子科技有限公司修订记录文档版本-1-深圳智微电子科技有限公司目录1概述 (1)1.1引言..................................................................................................................................................11.2规范性文件......................................................................................................................................11.3术语..................................................................................................................................................21.4性能特点..........................................................................................................................................22ZW20系列模块产品说明 (4)2.1集中器本地载波通信模块CCO (4)2.1.1外观与结构...........................................................................................................................42.1.2接口.......................................................................................................................................42.1.3指示灯...................................................................................................................................62.1.4使用与调试...........................................................................................................................72.2单相表/I 型采集器载波通信模块STA. (8)2.2.1外观及结果...........................................................................................................................82.2.2接口.......................................................................................................................................92.2.3指示灯.................................................................................................................................102.2.4使用与调试.........................................................................................................................102.3三相表载波通信模块STA (12)2.3.1外观及结果.........................................................................................................................122.3.2接口.....................................................................................................................................122.3.3指示灯.................................................................................................................................142.3.4使用与调试. (14)3集中器本地载波通信模块应用功能说明 (16)3.1功能码支持....................................................................................................................................163.2通信参数配置................................................................................................................................173.3应用功能的流程和使用. (17)3.3.1上电识别流程.....................................................................................................................173.3.2电表档案管理.....................................................................................................................183.3.3定时抄表.............................................................................................................................183.3.4点抄功能.............................................................................................................................193.3.5高频数据采集.....................................................................................................................193.3.6停电主动上报.....................................................................................................................203.3.7时钟精准管理......................................................................................................................213.3.8相位拓扑识别.....................................................................................................................213.3.9台区自动识别.....................................................................................................................213.3.10ID 标识管理.......................................................................................................................223.3.11档案自动同步. (23)4电能表载波通信模块应用功能说明 (23)4.1基本说明 (23)4.1.1通信参数配置.....................................................................................................................234.1.2帧格式支持.........................................................................................................................234.2应用功能的流程和使用. (24)4.2.1模块上电通信流程 (24)-2-Q/GDW137X.X-20134.2.2模块正常工作通信流程.....................................................................................................254.2.3时钟精准管理.....................................................................................................................254.2.4事件上报.............................................................................................................................254.2.5停电主动上报.....................................................................................................................264.2.6台区自动识别 (26)1深圳智微电子科技有限公司1概述1.1引言随着电力载波通信技术的使用范围日益广泛，其具有了极大的经济效益和推广价值。
载波模块原理
载波模块原理
载波模块是一种电子设备，用于将原始信号调制到无线载波信号上进行传输。
它是无线通信系统中的关键部分，可以实现信号的扩展和传输距离的增加。
载波模块的工作原理是将原始信号和高频载波信号进行调制。
具体过程如下：
1. 生成载波信号：通过载波生成电路，产生一个高频的正弦波信号，通常频率在几百kHz至几GHz之间。
2. 获取原始信号：原始信号可以是声音、视频、数据等，通过传感器、麦克风、摄像头等设备获取。
3. 调制原始信号：将原始信号与载波信号相乘，即进行调制。
调制的方式有多种，常见的有幅度调制(AM)、频率调制(FM)
和相位调制(PM)等。
4. 调制后的信号放大：调制完成后，需要对信号进行放大，以增加信号的传输距离和稳定性。
放大方式可以采用功放电路。
5. 发射信号：将调制后的信号经过发射天线，以无线电波的形式发送出去。
6. 接收信号：接收端的天线接收无线电波，将其转换为电信号，并经过放大、滤波等处理。
7. 解调信号：将接收到的信号进行解调，即从载波信号中分离出原始信号。
解调方式与调制方式相对应。
8. 还原原始信号：经过解调后，得到原始信号，并经过放大、滤波等处理，使其恢复原信号的形式。
载波模块的主要功能是在无线通信中进行信号的传输与接收。
通过调制与解调等过程，可以将原始信号传输到远距离的地方，实现无线通信的需求。
在各种无线通信系统中都有广泛的应用，如移动通信、无线网络、广播电视等。
集中器载波模块
集中器载波模块是一种用于连接光纤网络和无线通信网络的设备，它可以将来自光纤网络的光信号转换为无线信号，以便将数据传输到远距离的基站或其他设备。
集中器载波模块在通信网络中起着至关重要的作用，它能够提高网络的覆盖范围和数据传输速率，同时降低网络建设和维护的成本。
集中器载波模块通常由以下几个部分组成：调制解调器、射频收发器、电源管理芯片和微处理器。
调制解调器负责将光信号转换为无线信号，同时将无线信号转换为光信号；射频收发器用于无线信号的发送和接收；电源管理芯片负责为整个模块提供稳定的电源；微处理器用于控制整个模块的运行，并处理各种通信协议和数据交换。
集中器载波模块的工作原理可以概括为以下几个步骤：首先，调制解调器从光纤网络接收光信号，并将其转换为无线信号；然后，射频收发器将无线信号发送到空中，通过天线将信号传输到远处的基站或其他设备；同时，微处理器根据通信协议和数据交换的要求，对接收到的无线信号进行处理和转换，并将数据传输到光纤网络或其他设备。
集中器载波模块的性能和可靠性是至关重要的。
为了提高性能和可靠性，通常需要进行以下几方面的设计和优化：首先，选择高质量的元器件和原材料，确保其性能稳定可靠；其次，优化电路设计和布线，降低电路间的干扰和电磁泄漏；最后，进行严格的生产和测试流程，确保模块的电气性能和可靠性达到标准。
总之，集中器载波模块是通信网络中不可或缺的一部分，它能够提高网络的覆盖范围和数据传输速率，同时降低网络建设和维护的成本。
集中器载波模块由多个部分组成，包括调制解调器、射频收发器、电源管理芯片和微处理器等。
在设计和生产过程中，需要进行性能和可靠性优化，以确保其稳定可靠地工作。
KQ-300电力载波数据收发模块
KQ-300电力载波数据收发模块KQ-300是单列11针小体积高性能载波数据收发模块。
有多种规格供选用，当初是为电量表自动抄收系统而特别设计和开发的，同样也适用于其它应用领域。
一、KQ-300系列性能：1.小体积厚膜集成模块，外型尺寸为30×15×15毫米(L×D×H)，单列11脚引出，脚间距0.1英寸。
2.工作频率125～131KHZ，波特率0—4800bps可由用户调整。
3.温度范围：-25℃～+55℃湿度≤90%4.供电电源：DC +5V±5% Imax≤50mA其余与KQ-100、KQ-200相同二、规格及型号：KQ-300XXX：300后第一个字母定义为：A：标准型B：增强型，高信噪比300后第二个字母定义为：S：单路载波输出(方波)D：双路载波输出(方波)O：内部带有振荡电路，只需外接振荡晶体300后第三个字母定义为：T：标准功耗：50mA，5VDCL：低功耗：20mA，5VDC例如：KQ-300AST为通用单路输出，功耗为50mA的模块。
非批量订货用户均供应KQ-300AST1～11脚：KQ-300┃┃┃┃┃┃┃┃┃┃│1 2 3 4 5 6 7 8 9 10 111P—OTX1，载波信号输出2P—OSC2，时钟反相输出；在双路输出时为OTX2(仅限KQ-300×D×)，即载波信号输出端(与 OTX1配对)3P—OSC1，时钟输入4P—TX，调制数据输入，接单片机TXD5P—R/T，收发状态控制端，低电平发送，高电平接收6P—DGND，数字电路共地点7P—VCC，+5V8P—RX，解调后的数据输出端，接单片机RXD9P—VAD，模拟电路电源10P—AGND，模拟信号共地点11P—IRX，载波信号输入但是，由于电力线上负载比较多，电器所产生的谐波也就无法避免地耦合到电力线上，本模块是高灵敏度的载波模块，在所有载波模块都处于接收状态时，电力线上就会全部被电器所产生的谐波所覆盖，这时，模块将解调出噪声数据从RX端输出。
载波模块测试方案
载波模块测试方案目录1.文档介绍 (3)2.测试描述 (4)2.1测试所需软件环境 (4)2.2测试所需硬件环境 (4)2.3测试条件描述 (4)2.4测试内容 (4)3.常规项目检测 (5)3.1测试简介 (5)3.2测试范围与目的 (5)3.3测试方式 (5)4.灵敏度测试 (5)4.1测试简介 (5)4.2测试范围与目的 (5)4.3测试环境与测试辅助工具的描述 (6)4.4测试驱动程序的设计 (6)4.5性能测试用例 (6)5............................................................................................................................. 用户界面测试用例.. (7)5.1被测试对象的介绍 (7)5.2测试范围与目的 (7)5.3测试环境与测试辅助工具的描述 (7)5.4测试驱动程序的设计 (7)5.5用户界面测试的检查表 (7)6.安全性测试用例 (8)6.1被测试对象的介绍 (8)6.2测试范围与目的 (8)6.3测试环境与测试辅助工具的描述 (8)6.4测试驱动程序的设计 (8)6.5信息安全性测试用例 (8)7.安装/反安装测试用例 (9)7.1被测试对象的介绍 (9)7.2测试范围与目的 (9)7.3测试环境与测试辅助工具的描述 (9)7.4测试驱动程序的设计 (9)7.5安装/反安装测试用例 (9)8 文档测试用例 (10)8.1 被测试对象的介绍 (10)8.2测试范围与目的 (10)8.3测试环境与测试辅助工具的描述 (10)8.4测试驱动程序的设计 (10)8.5文档测试用例 (10)1. 文档介绍我中国电力科学研究院与日本松下公司合作开发了一款载波模块。
现需要对此模块进行各种相关的测试，为了保证测试能顺利进行，并对模块的系能进行充分的了解，特编写本文档。
hplc 电力载波 模块
hplc 电力载波模块应用以HPLC（高速电力线波载）为代表的物联通信技术能够实现用电信息采集系统对用户负荷数据的高频采集，这是新型电力系统高效运转的客观要求和必要的通信基础。
HPLC的八大深化应用是基于HPLC技术，可实现高频数据采集、停电主动上报、时钟精准管理、相位拓扑识别、台区自动识别、ID统一标识管理、档案自动同步、通信性能监测和网络优化等功能。
加强HPLC，走向“新型电力系统”随着能源转型的不断深入，“新型电力系统”将是未来能源体系中最重要的变革。
构建新型电力系统不再只是传统意义上的电网规划和建设，而是发电、电网和用户的有机结合，实现源网荷储（即电源、电网、负荷、储能）深度互动。
在“新型电力系统”的发展中，以分布式光伏、现货市场交易、有序用电为代表的业务需求，对电网供需互动效率和互动水平也提出了更高的要求。
为适应业务的变化，低压用采系统也将向业务“源网荷”演进，满足功率双向流动和多元负荷用电需求，达到营配融合、分布式新能源就地消纳、源荷实时柔性调节的目标。
为支撑电网业务的深刻变革，联接技术在网络规模、业务带宽、通信实时性能力也需要做显著提升，构成未来低压配用电网络联接技术的主要发展方向。
加强以HPLC为代表的物联通信技术在低压配用电领域的深化应用，是支持走向新型电力系统的坚实一步。
HPLC在“新型电力系统”的价值点电网HPLC八大深化应用解读高频采集实现电能表计量与瞬时类数据的高频采集，开展供电线路老化趋势分析，监测电网电压质量和负荷波动情况。
电网末端感知信息全量采集，数据实时性“分钟级”，可支撑电网多种高价值业务开展。
分钟采集业务六大优势如下：分布式光伏接入：采集有功/无功、电压分布、并网电流、电能质量、开关状态等实时信息，从光伏表计采集发电量，实现对整个台区分布式光伏的就地统一管控。
电力现货市场交易：精准负荷预测，实时保证电网供需平衡；售电现货交易分钟级，经济利益最大化设备状态监测：就地计算与分析，统计设备运行状态，如表计失准、模块在位检测；支持采集器接入传感器，实时了解工况信息电能质量监测：实时电压、电流、三相不平衡越限统计；支持负载不平衡，及时换相负荷均衡调节；统计电压合格率信息，及低电压告警上报实时线损：精细化台区线损，用电信息全时段覆盖计算与统计；用电异常及时感知报警接线异常、疑似停电感知：通过台区总表和各用户表电压电流信息，监测分析异常台区及精确故障点；通过采集器485状态辅助停电信息判断台区自动识别规模化商用，户变关系平均识别准确率99%，提升台区线损管理效率，提高电网经济运行水平。
国网载波模块调制方式
福星晓程
载波芯片型号：CEP2002EX
载波中心频率：120kHz
载波频率范围：120±7.5kHz
调制方式：BPSK
载波通信速率：500bps
青岛东软
载波芯片型号:PLCI36G-III-E
载波中心频率:270kHz
载波频率范围:270kHz±15kHz
调制方式:BFSK
载波通信速率:330bps
青岛鼎信
载波芯片型号：TCC081C
载波中心频率421KHz；
载波频率范围401～441KHz；
调制方式：BFSK调制；
载波通信速率：50/1200bps
瑞斯康
载波芯片型号：Rise3401
载波中心频率：132kHz
载波频率范围：129kHz—135kHz
调制方式：BPSK
载波通信速率：5400 bps
力合微
载波芯片型号：LME2980
载波中心频率：390khz
载波频率范围：414khz～366khz
调制方式: OFDM
载波通信速率：800bps
弥亚微
载波芯片型号：MI200E
载波中心频率：76.8kHz
载波频率范围：60.8kHz-92.8kHz 调制方式：QPSK
载波通信速率：1600bps。
电表载波模块 参数
电表载波模块参数
1. 载波频率：电表载波模块通常使用的载波频率范围为10kHz 到500kHz，具体的频率取决于应用需求和制造商的设计。
2. 载波功率：电表载波模块的载波功率也是关键参数之一。
它决定了传输距离和可靠性。
通常载波功率的范围为1-10瓦特。
3. 载波通信速率：电表载波模块的通信速率决定了数据传输的效率和速度。
一般载波通信速率的范围为100bps到10Mbps。
4. 载波调制方案：常见的载波调制方案包括频移键控（FSK）、正交幅度调制（QAM）和正交频分复用（OFDM）等。
选择
何种调制方案取决于数据传输要求和应用环境。
5. 接口类型：电表载波模块通常通过串行接口（如串行外设接口（SPI）或通用异步接收发射器（UART））与电表主控制
器进行通信。
接口类型也需要根据应用需求进行选择。
6. 工作电压和电流：电表载波模块需要提供工作电压和工作电流范围，以适应不同的电表应用。
7. 抗干扰能力：电表载波模块应具备良好的抗干扰能力，能够抵御电网中的干扰信号，以确保数据的可靠传输。
8. 尺寸和安装形式：电表载波模块通常具有紧凑的尺寸和方便的安装形式，以便于集成到电表中。
常见的安装形式包括表座式安装和贴装式安装。
这些参数根据电表载波模块的制造商和实际应用需求可能有所变化。
电表载波模块 参数
电表载波模块参数1. 引言电表载波模块是一种用于智能电表的通信模块，通过使用载波通信技术，实现电表与上位机之间的数据传输。
本文将详细介绍电表载波模块的参数，包括频率范围、传输速率、调制方式、功耗等。
2. 频率范围电表载波模块的频率范围是指其可以工作的频率范围。
一般而言，电表载波模块采用低频或中频进行通信。
常见的频率范围包括10kHz到500kHz。
不同国家和地区可能有不同的规定和标准。
3. 传输速率传输速率是指电表载波模块在数据传输过程中的速度。
一般而言，传输速率越高，数据传输越快。
常见的传输速率有1200bps、2400bps、4800bps、9600bps等。
4. 调制方式调制方式是指在数据传输过程中，将数字信号转换为模拟信号的方法。
常见的调制方式包括频移键控（FSK）调制和相移键控（PSK）调制。
FSK调制适用于低速率的通信，而PSK调制适用于高速率的通信。
5. 功耗功耗是指电表载波模块在工作过程中所消耗的电能。
由于电表通常需要长时间运行，因此功耗是一个重要的参数。
一般而言，功耗越低，电表的使用寿命越长。
常见的功耗范围为1W到5W。
6. 抗干扰能力抗干扰能力是指电表载波模块在复杂电磁环境下的稳定性和可靠性。
由于电表往往会遇到各种干扰源，如无线电设备、高压线等，因此良好的抗干扰能力对于保证数据传输的稳定性至关重要。
7. 传输距离传输距离是指电表载波模块可以实现数据传输的最大距离。
一般而言，传输距离越远，模块的应用范围越广。
常见的传输距离为1000m到5000m。
8. 安全性安全性是指电表载波模块在数据传输过程中对数据进行保护和加密的能力。
由于电表涉及用户的用电信息，因此保障数据的安全性是必要的。
一般而言，电表载波模块采用加密算法对数据进行加密。
9. 可靠性可靠性是指电表载波模块在长时间运行过程中保持良好性能的能力。
一般而言，电表载波模块应具有稳定的硬件和软件设计，以确保其在各种环境下都能正常工作。
KQ-130F电力载波数据收发模块课件
KQ-130F电力载波数据收发模块KQ-130F是单列9针小体积高性能过零载波数据收发模块。
是专门为在220V交流上，强干扰，强衰减，远距离要求的环境下，可靠的传送数据而特别设计和开发的性价比很高的载波模块。
适用于抄表，路灯，智能家居，消防，楼宇控制以及需要电力线传送数据的其它应用领域。
一、KQ-130F系列性能：1.集成了KQ-330F模块及外围电路的载波板，毋需其他的耦合元件，直接连接220V的交流电使用。
外型尺寸为53×38×17毫米(L×D×H)，单列排针引出（见下图）1、2脚接220V交流电源无方向（1脚,2脚间距2X0.1英寸），2脚,3脚间距1.1英寸，其余各脚之间间距0.1英寸。
2.工作频率120～135KHZ，接口波特率9600bps。
实际波特率100bps，250个字节缓存器。
3.温度范围：-25℃～+70℃湿度≤90%4.供电电源：DC +5V 接收时：≤11mA 发送时：≤300mAKQ-130F：130后第一个字母定义为：F三、KQ-330正面从左至右为1～9脚：1P—AC：220V交流电压的火线（或零线）2P—AC：220V交流电压的零线（或火线）3P—+5V：+5V发送电源（260mA），如果单收数据可以悬空降低功耗4P—GND：数字电路地线5P—+5V：+5V工作电源11mA6P—RX：TTL电平，载波数据入，接单片机的TXD，高阻输入不能悬空7P—TX：TTL电平，载波数据出，接单片机的RXD8P—MODE：模式选择，悬空或接5V为高电平，接地为低电平9P—NC/RST ：复位脚（低电平有效）只有在工作时频繁切换模式时使用。
毋需此功能，引脚应悬空四、KQ130F系本模块接口波特率9600bps，用户与模块通讯请采用9600BPS异步方式，格式为1个起始位，8个数据位1个停止位格式。
本模块通过MODE脚控制模块使用透明工作方式（高电平），还是自定义工作模式（低电平）。
力合微OFDM载波模块
2.3. 网络路由及通信协议
LJZ980-GW-C 载波模块内嵌完整的网络路由及通信协议，与力合微电子电表终端载波模块 或采集器终端载波模块共同组成用电信息采集系统本地载波通信网络， 通过动态路由及自组 网技术实现集中器与载波终端之间的双向通信，支持 DT/L645 多功能电能表应用数据的透 明传输。 力合微电子动态路由自组网通信协议技术基于盲中继算法， 集中器不需要建立及维护一个复 杂的路由表， 而是在通信的瞬间根据当时的信道环境进行最佳的路由中继。 这种路由中继技 术能更好地适应载波信道的变化。 这是因为， 集中器所维护的路由表需要较长时间进行更新， 而电力线载波信道在一天内的不同时段会发生很大的变化， 这个时段能通的点在另一时段可 能不通。 而集中器路由表更新往往不能快速跟踪这种变化， 从而导致路由表无法反映最佳的 中继路由。基于盲中继的自组网技术避免了这一问题。 此外， LJZ980-GW-C 通信协议充分利用 LME2980 载波侦听功能并采用有效的碰撞回避技术 （CSMA/CA） ，真正实现双向通信、终端主动注册、以及主动事件上报。因此，终端上电后 会主动向集中器注册，而不是等待集中器档案录入后进行轮寻。同样，当事件发生时，终端 随时进行主动上报，也不是等待轮询。
2.2. 载波技术特点
LJZ980-GW-C 集中器载波模块采用力合微电子 1280 子载波 OFDM 电力线载波芯片 LME2980。OFDM 作为最先进的通信编码及调制技术近年来已成为新一代窄带电力线载波 通信（< 500 kHz）的主流技术。 与传统的采用固定单一频点、简单调制方式的载波技术相比较，OFDM 将工作带宽通常划 分成数百甚至数千个相互正交的子载波，数据经过 FEC 编码、交织等处理后在频域映射到 所有子载波上，然后再变换到时域上同时发送。在接收端，所接收到的时域信号首先变换到 频域，通过频域解调、解交织、解码等处理恢复数据。正是由于 OFDM 这些独特的信号处 理技术，使其在恶劣信道环境下的通信及数据传输应用中展现了一系列的优势。这包括： 针对频率选择性信道的固有的自适应能力。 电力线载波信道的这种频率选择性特性主要 体现在不可预测的窄带干扰， 以及与频率有关的负载及负载的变化引起的频率选择性衰 落。 由于这些深度衰落或干扰随时间及地点具有极大的随机性， 因而成为传统的固定单 一频点调制技术难以解决的问题。而 OFDM 数据信息分散在数量众多的子载波上，加 上强有力的 FEC 编码及交织，当个别子载波由于深度衰落或干扰出现错误时，整个数 据帧仍然可能被正确接收。 冲击性噪声环境下的鲁棒性。该特点也是因为 OFDM 采用数量众多的子载波同时传输 数据信息，以及强有力的 FEC 编码及交织技术。 较高的频谱利用率。 与传统的单载波调制或扩频调制相比， 可以使用有限的带宽实现较 高的数据速率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KQ—100F电力载波数据通信模块
KQ-100F模块有四大特点:
1.只在市电正弦波基波零点进行数据的发送和接收,此处干扰小,所以有较好的通信效果;
2.接收灵敏度可以调得较高,使远传效果显著;
3. 市电正弦波基波零点附近电力线上动态负载较小,因而可使载波输出功率的效率增加;
4.我公司开发的主芯片KQ-1999的高通信速率(最高可达19.2Kbps)确保KQ-100F能在过零点的瞬间在快速的找到过零点后高速率地完成数据的发送或接收。
收发模块微机控制端由RX、TX、R/T三个端口构成，全是TTL电平，TX接微控制器TXD端发送数据，RX接微控制器RXD端接收数据，R/T为接收/发送控制端，R/T为高时模块处于接收状态,R/T为低时处于发送状态。
+5V端请接入+5v±5%的直流电源，超过电压范围，可能会影响接收性能。
+5V耗电约45mA，V AA端为发送功率电源，可用直流不稳压电源，发送时电流约300 mA（不发送时为O mA），V AA可在9～15V之间选定（视需要而定，距离近或干扰小则采用低压，反之则用高压，最好不要超出18V）。
V AA和+5V电源最好用两组电源供电，以防发送部分工作时其尖峰脉冲对+5V供电部分造成干扰，造成数据通信的紊乱和影响可靠性。
两个AC端可以直接接市电的火线和零线，也可以接火线和地线；而在远距离户外通信时可采用火线和零线通讯方式，本模块由于接收灵敏度很高，因此在所有模块都处于接收状态时，RX端将输出干扰脉冲，请用户发送接收程序中考虑这个因素。
请参考后面的程序。
在发送数据时，先置R/T为低，再用串行方式在TX端输入OFFH，再输入同步码等用户欲发送的数据，在接收端请检测同步码后接收数据，并校验其数据的正确性。
请仔细阅读后续编程参考！
KQ-100F采用FSK过零载波通讯方式，在数字信号处理技术上有独创性的高新技术成果应用，许多用户经过对比试验后都给予很高的评价。
根据用户反馈的信息和我公司的试验,过零点数据通信的成功率最高。
在一个10KV变压器台区内,任何时候都可以100％成功通信。
只是实际传输速率较低，只有100BPS。
