电焊工基础知识

电焊工基础知识

标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-

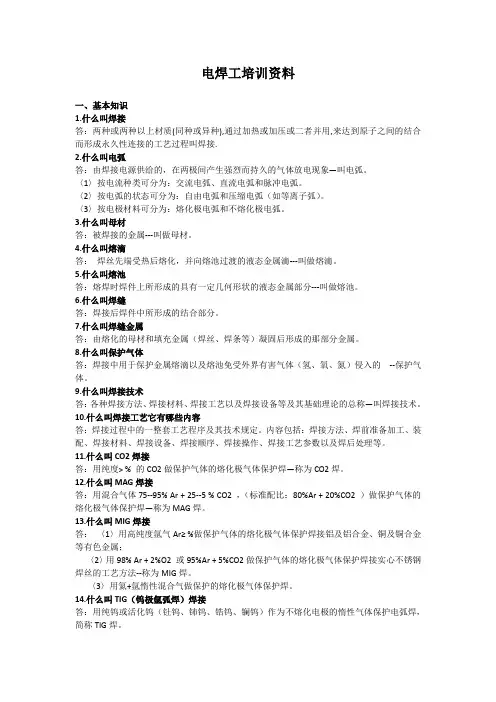

电焊工培训资料

一、基本知识

1.什么叫焊接

答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接.

2.什么叫电弧？

答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。

〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧）。

〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。

3.什么叫母材

答：被焊接的金属---叫做母材。

4.什么叫熔滴？

答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。

5.什么叫熔池？

答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。6.什么叫焊缝？

答：焊接后焊件中所形成的结合部分。

7.什么叫焊缝金属？

答：由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。8.什么叫保护气体？

答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的--保护气体。

9.什么叫焊接技术？

答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。

10.什么叫焊接工艺它有哪些内容？

答：焊接过程中的一整套工艺程序及其技术规定。内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。

11.什么叫CO2焊接？

答：用纯度> % 的CO2做保护气体的熔化极气体保护焊—称为CO2焊。

12.什么叫MAG焊接？

答：用混合气体75--95% Ar + 25--5 % CO2 ，（标准配比：80%Ar + 20%CO2 ）做保护气体的熔化极气体保护焊—称为MAG焊。

13.什么叫MIG焊接？

答：〈1〉用高纯度氩气Ar≥ %做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；

〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。

〈3〉用氦+氩惰性混合气做保护的熔化极气体保护焊。

14.什么叫TIG（钨极氩弧焊）焊接？

答：用纯钨或活化钨（钍钨、铈钨、锆钨、镧钨）作为不熔化电极的惰性气体保护电弧焊，简称TIG焊。

15.什么叫SMAW（焊条电弧焊）焊接？

答：用手工操纵焊条进行焊接的电弧焊方法。

16.什么叫碳弧气刨？

答：使用碳棒作为电极，与工件间产生电弧，用压缩空气（压力—）将熔化金属吹除的一种表面加工的方法。常用来焊缝清根、刨坡口、返修缺陷等。17.为什么CO2焊比焊条电弧焊效率高？

答：〈1〉CO2焊比焊条电弧焊熔化速度和熔化系数高1-3倍；

〈2〉坡口截面比焊条减小50%，熔敷金属量减少1/2；

〈3〉辅助时间是焊条电弧焊的50%。

三项合计：CO2焊的工效与焊条电弧焊相比提高倍数倍

18.为什么CO2焊接接头比焊条电弧焊的焊接接头质量好？

答：CO2焊缝热影响区小，焊接变形小；CO2焊缝含氢量低（≤100g），气孔及裂纹倾向小；CO2焊缝成形好，表面及内部缺陷少，探伤合格率高于焊条电弧焊。

19.为什么CO2焊比焊条电弧焊的综合成本低？

答：〈1〉坡口截面积减少36-54%, 节省填充金属量；

〈2〉降低耗电量%；

〈3〉设备台班费较焊条电弧焊降低67-80%，降低成本20-40%；

〈4〉减少人工费、工时费，降低成本10-16%；

〈5〉节省辅助工时、辅料消耗及矫正变形费用；

综合五项,CO2焊能使焊接总成本降低平均降低59%。

20.为什么CO2焊接有飞溅？

答：焊丝端部的熔滴与熔池短路接触（短路过渡），由于强烈过热和磁收缩的作用使熔滴爆断，产生飞溅。CO2焊机的输出电抗器和波形控制可以将飞溅降低至最小程度。

二、焊接材料

1. 什么叫焊接材料包括哪些内容？

答：焊接材料包括焊条、焊丝、焊剂、气体、电极、衬垫等。

2.什么叫焊丝？

答：焊接时作为填充金属，同时用来导电的金属丝—叫焊丝。分实心焊丝和药芯焊丝两种。常用的实心焊丝型号：ER50-6（牌号：H08Mn2SiA）。

3.为什么MAG焊接接头比CO2焊接接头的冲击韧性高？

答：MAG焊接时，活性气体仅为20%，焊丝中的合金元素过渡系数高，焊缝的冲击韧性高。CO2焊活性气体为100%，焊丝中的锰、硅合金元素联合脱氧，其合金元素过渡系数略低，焊缝的冲击韧性不如MAG焊高。如唐山神钢MG-51T 焊丝（相当于ER50-6）其常温冲击韧性值：MAG： 160J；CO2： 110J。

4.什么叫药芯焊丝？

答：由薄钢带卷成圆形钢管，同时在其中填满一定成分的药粉，经拉制而成的一种焊丝。

5.为什么药芯焊丝用CO2气体保护？

答：按保护方式区分药芯焊丝有两种类型：药芯气保焊丝和药芯自保焊丝。药芯气保焊丝一般用CO2气体作保护，属于气渣联合保护形式，焊缝成形好，综合机械性能高。

6.为什么对CO2气体纯度有技术要求？

答：一般CO2气体是化工生产的副产品，纯度仅为%左右，含有微量的杂质和水分，会给焊缝带来气孔等缺陷。焊接重要产品一定要选用CO2纯度≥%的气体，焊缝气孔少，含氢量低，抗裂性好。

7.什么叫酸性焊条？

答：药皮中含有多量酸性氧化物的焊条，如结422（E4303）、结502（E5003）等交直流两用电焊条。

8.什么叫碱性焊条？

答：药皮中含有多量碱性氧化物同时含有氟化物的焊条，如结507（E5015）、结506（E5016）等电焊条。

9.为什么焊前焊条要严格烘干？

答：焊条往往会因吸潮而使工艺性能变坏，造成电弧不稳、飞溅增大，并容易产生气孔、裂纹等缺陷。因此，焊条使用前必须严格烘干。一般酸性焊条的烘干温度150--200℃，时间1小时；碱性焊条的烘干温度350--400℃，时间1--2小时，烘干后放在100--150℃的保温箱内，随用随取。

三、焊接设备

1.什么叫焊接电源？

答：电焊机中，供给焊接所需的电能并具有适宜于焊接电气特性的设备称为焊接电源。

2.为什么对弧焊电源有特殊要求有哪些要求？

答：为了保证焊接电弧稳定燃烧和适应各种焊接工艺要求，弧焊电源具有下列特殊要求：

〈1〉弧焊电源的静特性（或称外特性）——即稳态输出电流和输出电压之间的关系，有下降特性（恒流特性）和平特性（恒压特性）。

A、焊条电弧焊、TIG焊和碳弧气刨电源的外特性是下降（恒流）特性；

B、CO2/MAG/MIG电弧焊电源的外特性是平特性（恒压特性）。

〈2〉弧焊电源的动特性——当负载状态发生瞬时变化时（如：熔滴的短路过渡、颗粒过渡、射流过渡等），弧焊电源输出电流和输出电压与时间的关系，用以表征对负载瞬变的反应能力（即动态反应能力），简称“动特性”。

〈3〉空载电压——引弧前电源显示的电压。

〈4〉调节特性——改变电源的外特性以适应焊接规范的要求。

3.为什么电弧长度发生变化时，电弧电压也会发生变化？

答：由弧焊电源的外特性所决定的，电弧越长，电弧电压越高；电弧越短，电弧电压越低。

4.为什么CO2焊接时，焊丝伸出长度发生变化时，电流显示值也会发生变化？答：焊丝伸出长度（即干伸长度）越长，焊丝的电阻量越大，由电阻热消耗的电流越大，焊接电流显示值越小，实际焊接电流也变小。所以焊丝伸出长度一般设定在12--20mm范围内。

5.为什么CO2/MAG/MIG焊接时，焊接电流和电弧电压要严格匹配？
