电池管理系统综述
电池管理系统国内外现状及其未来发展趋势
四、电池管理系统的应用场景
1.电动汽车：作为电动汽车的核心组件之一，电池管理系统直接影响着电动汽 车的性能和安全性。未来的电动汽车将朝着长续航、快速充电和高性能等方向 发展，对电池管理系统的要求也将越来越高。
2.储能设备：储能设备如储能电池、超级电容等在电力系统中具有重要应用价 值。电池管理系统能够实现对储能设备的智能化管理和维护，提高设备的性能 和可靠性。 3.移动设备：移动设备如手机、平板电脑等对电池的管理和维护 需求日益增长。电池管理系统能够智能化地管理设备的电量消耗、充电和维护 等方面，提高设备的使用体验和续航能力。
3.数据处理：对采集到的数据进行处理和分析，以实现对电池的优化管理和控 制。例如，通过数据挖掘技术对电池性能进行评估和预测，为电池的维护和管 理提供决策支持。
4.系统优化：优化电池管理系统的功耗、效率和安全性等方面的性能，提高系 统的性能和可靠性。例如，通过采用先进的控制算法和优化算法对系统进行优 化，提高系统的性能和稳定性。
一、电池管理系统的国内外现状
1.国内现状
近年来，我国政府对新能源产业给予了大力支持，电池管理系统作为其中的关 键技术之一，也得到了快速发展。国内企业如宁德时代、比亚迪、格力电器等 在电池管理系统领域取得了显著成果。这些企业的产品已广泛应用于电动汽车、 储能设备等领域，并在一定程度上实现了技术自主。
2.市场趋势
随着新能源市场的逐步成熟，电池管理系统市场规模也将不断扩大。预计未来 几年，全球电池管理系统市场将保持高速增长，其主要驱动因素包括电动汽车 的普及、储能市场的扩大以及移动设备对电池管理的需求增长等。同时，政府 对新能源产业的支持也将推动电池管理系统市场的快速发展。
3.政策法规因素
各国政府为了推动新能源产业的发展，纷纷出台了一系列政策和法规，这将对 电池管理系统市场产生重要影响。例如，欧洲和北美地区对电动汽车的补贴政 策、中国对新能源车的推广政策等，都将促进电池管理系统市场的需求增长。 此外，国际标准组织如ISO和IEC等也在制定相关的标准规范，以推动电池管 理系统技术的标准化和规范化。
电池管理系统技术综述(PDF)
目录
一、磷酸铁锂电池............................................................................................................................................1 1.1 磷酸铁锂电池的结构和工作原理.................................................................................................... 1 1.2 磷酸铁锂电池的性能与特点........................................................................................................... 2 1.2.1 磷酸铁锂电池的优势........................................................................................................... 2 1.2.2 磷酸铁锂电池的劣势........................................................................................................... 3 1.3 正极材料磷酸铁锂的主要生产工艺............................................................................................... 4 1.3.1 高温固相法............
电池管理系统整体设计(一)
电池管理系统整体设计（一）引言概述电池管理系统（BMS）是一种用于监控、控制和保护电池组的关键系统。
其设计对于电池的性能和寿命至关重要。
本文将介绍电池管理系统整体设计的第一部分，包括系统架构、功能需求和硬件设计。
一、系统架构1.1 主控单元：负责整个电池管理系统的控制和协调工作。
1.2 通信模块：用于与外部系统进行数据交换和通信。
1.3 传感器模块：监测电池组的各种参数，如温度、电压、电流等。
1.4 保护模块：负责电池组的过流、过压、过温等保护功能。
1.5 显示模块：提供实时的电池信息展示和用户操作界面。
二、功能需求2.1 监测功能：实时监测电池组的各项参数，包括电流、电压、SOC（State of Charge）等。
2.2 控制功能：根据监测数据进行充放电控制，包括电池组的容量均衡和电池的保护控制。
2.3 通信功能：与外部系统进行数据交换和通信，以实现远程监控和控制。
2.4 故障诊断功能：对电池组进行故障诊断，及时发现和处理故障。
2.5 数据存储与分析功能：实时记录和存储电池组的历史数据，并进行数据分析和报告生成。
三、硬件设计3.1 主控单元：选择适当的处理器和存储器，设计相应的电路板布局。
3.2 通信模块：选择合适的通信模块，并与主控单元进行连接。
3.3 传感器模块：选择适当的传感器，并设计相应的电路板布局。
3.4 保护模块：选择合适的保护元件，并与主控单元进行连接。
3.5 显示模块：选择合适的显示器和按键，并设计相应的电路板布局。
总结通过引言概述，本文介绍了电池管理系统整体设计的第一部分，包括系统架构、功能需求和硬件设计。
对于电池管理系统的设计来说，合理的系统架构、满足用户需求的功能设计和合适的硬件选型都是至关重要的。
在下一部分中，我们将继续详细讨论电池管理系统的软件设计和性能优化。
简述电池管理系统的五大基本功能
电池管理系统是一种用于监控和控制电池的设备，它可以对电池的充放电进行监测和管理，保障电池的安全运行并延长电池的使用寿命。
电池管理系统具有五大基本功能，分别是：一、电池状态监测电池管理系统可以实时监测电池的工作状态，包括电池的电压、温度、电流、容量等参数。
通过监测这些参数，系统可以及时发现电池的异常情况，如过充、过放、过温等，以确保电池的安全运行。
二、电池保护控制电池管理系统可以根据监测到的电池状态进行保护控制，当电池处于过充或过放状态时，系统可以通过控制充电、放电电流及电压来保护电池，避免发生过充或过放而导致电池的损坏。
三、充放电控制电池管理系统可以根据电池的实时状态和外部负载需求，对电池的充放电过程进行控制，以保障电池的安全稳定运行，并满足不同负载对电池充放电过程的要求。
四、SOC和SOH估算电池管理系统可以根据电池的工作状态和历史数据，对电池的剩余电量(SOC)和健康状况(SOH)进行估算。
通过对SOC和SOH的估算，可以帮助用户了解电池的剩余使用时间和使用寿命，及时进行维护和更换电池，以保障设备的正常运行。
五、故障诊断和报警电池管理系统可以对电池的工作状态进行实时监测，并对电池的可能故障进行诊断，当发现电池存在故障时，系统可以及时报警并作出相应的处理措施，以降低电池故障对设备和人员安全带来的风险。
电池管理系统通过对电池的实时监测和控制，能够保障电池的安全运行和延长电池的使用寿命，对于需要长时间依赖电池供电的设备和系统来说，电池管理系统是一种必不可少的设备，具有非常重要的意义。
电池管理系统是一种用于监控和管理电池的设备，其基本功能涵盖了电池状态监测、保护控制、充放电控制、SOC和SOH估算以及故障诊断和报警。
这五大基本功能对于电池的安全运行和延长使用寿命起着至关重要的作用。
六、电池状态监测与评估电池管理系统通过实时监测电池的电压、温度、电流和容量等参数，可以对电池进行状态评估。
电池的状态评估主要是用来了解电池的健康状况和当前工作状态，确保电池在安全的范围内运行。

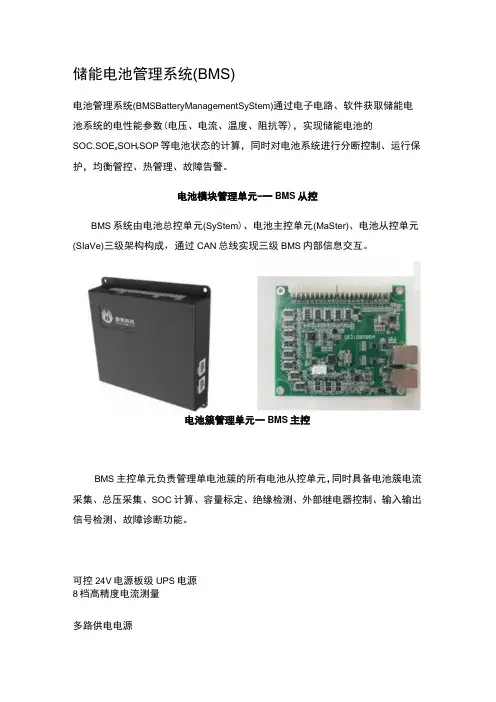

储能电池管理系统
储能电池管理系统(BMS)电池管理系统(BMSBatteryManagementSyStem)通过电子电路、软件获取储能电池系统的电性能参数(电压、电流、温度、阻抗等)，实现储能电池的SOC.SOE x SOH r SOP等电池状态的计算，同时对电池系统进行分断控制、运行保护，均衡管控、热管理、故障告警。
电池模块管理单元-一BMS从控BMS系统由电池总控单元(SyStem)、电池主控单元(MaSter)、电池从控单元(SIaVe)三级架构构成，通过CAN总线实现三级BMS内部信息交互。
电池簇管理单元一BMS主控BMS主控单元负责管理单电池簇的所有电池从控单元，同时具备电池簇电流采集、总压采集、SOC计算、容量标定、绝缘检测、外部继电器控制、输入输出信号检测、故障诊断功能。
可控24V电源板级UPS电源8档高精度电流测量多路供电电源高精度总压检测和总电流检测精确判断电池状态、诊断故障电池总控单元一BMS总控电池总控单元是BMS系统的控制中心，通过内部CAN总线获取电池系统的电压、温度、电流、绝缘阻值、SOC x继电器状态、故障状态等信息，实现电池簇并机管理;计算储能系统的SoC、SOH.SOP s容量等状态;同时采集空调、消防、电表等信息，通过以太网与EMS、PCS进行数据交互,响应EMS的控制策略，实现对储能系统的能***调度、系统热管理及故障处理。
双CPU控制本地卡数据存储可扩展的干接点高精度温度检测以太网网络通信板级UPS电源高压控制箱高压控制箱简称高压箱,内配控制器件、保险丝和明显的断电器件,拥有故障告警、故障保护、安全保护等功能,确保电池电气安全，能逐级断开系统的功能。
BMS监控平台人机界面产品是一套以先进的Cortex-A8CPU为核心的高性能嵌入式一体化触摸屏,该产品设计采用了高亮度TFT液晶显示屏,四线电阻式触摸屏，同时还预装了MCGS嵌入式组态软件（运行版）。
电池管理系统知识点总结
电池管理系统知识点总结电池管理系统的主要功能包括以下几个方面：1. 电池充放电控制：电池管理系统可以根据电池的状态实时调整充放电电流，以达到最佳的充电效果和充电速度。
2. 电池状态监测：电池管理系统可以实时监测电池的电压、电流、温度和电荷状态等参数，并将监测的数据传输给车辆控制系统进行分析和处理。
3. 电池保护功能：电池管理系统可以对电池进行过充、过放和短路等异常状态的保护，从而保障电池的安全性和稳定性。
4. 电池诊断功能：电池管理系统可以对电池的健康状态进行诊断和评估，及时发现电池的故障并采取相应的措施。
电池管理系统在各种电池应用中都具有重要的作用，特别是在新能源汽车、航空航天和工业设备等领域。
下面我们将对电池管理系统的一些关键技术进行介绍。
一、电池管理芯片电池管理芯片是电池管理系统的核心部件，它主要负责对电池进行实时监测和控制。
电池管理芯片通常包括模拟前端、ADC转换器、微控制器和通讯接口等功能模块。
模拟前端用于对电池的电压、电流和温度等参数进行采样，ADC转换器用于将模拟信号转换为数字信号，微控制器用于对采集的数据进行处理和分析，通讯接口用于与上位机或车辆控制系统进行数据传输。
电池管理芯片的性能对电池管理系统的性能和可靠性具有重要影响。
目前市面上常用的电池管理芯片主要有TI、ADI、Infineon等品牌。
这些芯片具有高精度、低功耗和强抗干扰能力等特点，可以满足各种电池管理系统的需求。
二、气体压力传感器气体压力传感器是电池管理系统中的重要传感器之一，它主要用于监测电池内部的气体压力。
在电池过充或过放时，电池内部会产生气体膨胀或收缩，从而影响电池的安全性和寿命。
气体压力传感器可以实时监测电池内部的气体压力，并将监测的数据传输给电池管理芯片进行处理。
当电池内部的气体压力超过设定的阈值时，电池管理系统会采取相应的措施，如减小充电电流或停止充电，保护电池的安全性。
三、电池热管理系统电池热管理系统是指对电池温度进行控制和调节的系统。
BMS系统简介 ppt课件
ppt课件
16
BMS系统目前的研究方向
电池管理系统已经逐渐的由监控系统向管理系统转变。
电动汽车的发展极其产业化，对蓄电池管理系统将有巨大的市场需求 。为了满足汽车的实际需求，电池管理系统在功能、可靠性、实用性 、安全性等方面都做出了重要的努力。检测方面，提高了电压、电流 和温度的测量精度，基本满足了车辆运行和电池使用的要求。在防止 过分充放电方面。增加了齐备的通讯设备，在车辆运行期间可以随时 与整车控制器通讯，达到优化驾驶，提高车辆性能，防止过放电。充 电过程中，与充电机的通讯能实现协调控制和优化充电，保证充电的 快速安全。数据处理方面，增加了电池故障的实时分析能力，对电池 的滥用进行预警和报警，对故障进行定位，为电池的维修提供方便。 可靠性方面结合现代大规模集成电路技术，提高系统运行的抗干扰能 力。单体电池间的均衡方面，增加了电池的均衡控制能力，提出了充 放电均衡、电阻均衡、开关电容均衡等概念。
ppt课件
18
ppt课件
14
电池均衡
电池均衡处理能够保证不同电芯之间荷电状态达到一致，避免单 个电池在充电时被过充、放电时被过放，充分均衡过程能够使电 池组容量达到最大。
ppt课件
15
管理功能
错误记录，并长期储存在主 机SD卡中，数据读取方便，便 于后期维护。
电池组或管理系统出现故障时， 主机上的蜂鸣器对用户发出报 警提示，同时显示屏上会显示 具体故障类型。
并可保存相关数据。 整个项目中，即在1个电池箱内按装1个采集单元或加入1个电池
均衡模块，若干个采集单元（+若干个均衡模块）+1个主控单元+显 示单元，所有模块都通过车内CAN总线相连，组成BMS系统。
电池管理系统的基本工作原理
电池管理系统的基本工作原理
电池管理系统（Battery Management System，BMS）是一种用于管理和监控电池的电子系统，其基本工作原理如下：
1. 电池监测：BMS 通过传感器监测电池的电压、电流、温度等参数，实时获取电池的状态信息。
2. 数据采集与处理：BMS 收集电池的监测数据，并对数据进行分析和处理，以判断电池的健康状态、剩余电量、充电状态等。
3. 电池均衡：BMS 可以对电池组内的各个单体电池进行均衡，以确保每个电池的电压和容量保持在相对一致的水平，延长电池组的使用寿命。
4. 充电管理：BMS 可根据电池的状态和充电需求，控制充电器的输出电流和电压，实现对电池的智能充电管理，避免过充或欠充。
5. 放电管理：BMS 可根据电池的剩余电量和负载需求，控制电池的放电电流，确保电池在安全范围内放电，防止过放。
6. 故障诊断与保护：BMS 可以实时监测电池的工作状态，当发现电池出现过压、欠压、过温等异常情况时，及时采取相应的保护措施，以确保电池和设备的安全。
7. 通信功能：BMS 与车辆的其他控制单元进行通信，共享电池的状态信息，以便车辆系统进行能量管理和优化。
总之，BMS 的主要目标是确保电池在安全、可靠的状态下运行，延长电池寿命，提高电池性能，并为用户提供准确的电池状态信息。
电池管理系统解决方案
电池管理系统解决方案
一、电池管理系统(BMS)概念
电池管理系统(BMS)是一种专门针对电池的自动化管理系统，它主要
由传感器、控制器和分布式通信构成，利用电池身上的温度传感器、电压
传感器和电流传感器等来进行实时的电池检测，并通过控制器和分布式通
信网络将数据传输到上位机和相关的终端。
BMS具有对电池组进行实时监测，自动调节电池组温度和电压，及时判断电池组的故障，防止任何可能
破坏电池组的短路，漏电等潜在危险的作用。
二、BMS的组成
1.传感器：电池管理系统(BMS)通常由温度/湿度传感器、电压传感器、电流传感器、热释电传感器、分体电压传感器、高压断路器等传感器组成。
2.控制器：控制器负责动态控制、自动调节电池组温度和电压，并对
传感器获取的信息进行处理。
3.分布式通信：BMS使用一种分布式通信网络（如CAN总线、I2C总线、RS485总线等）来将传感器采集的信息传输到上位机或相关的终端，
从而实现对电池的监测、调试、控制等功能。
三、BMS的功能
1.实时监测电池组：BMS可以实时监测电池组的电压、电流、温度等
参数，并将信息传输到上位机，以便管理者可以对电池组进行实时监测。
2.自动调节电池组温度。
动力电池及管理系统总结
动力电池及管理系统总结
电动汽车的动力电池及管理系统对于电动汽车的安全、性能、寿命和效率至关重要。
电池管理系统 (BMS) 通过检测电池组中各单体电池的状态来确定整个电池系统的状态，并根据它们的状态对动力电池系统进行对应的控制调整和策略实施，以实现对动力电池系统及各单体的充放电管理以保证动力电池系统安全稳定地运行。
电池管理系统的基本功能包括数据采集、状态监测、均衡控制、热管理、安全保护等功能。
在动力电池系统中，数据采集的精度和速度能够反映电池管理系统的优劣，而状态分析则是电池管理系统中的核心功能之一，包括 SOC 评估和 SOH 评估。
SOC 评估主要基于电池电压和电流等参数进行分析，而 SOH 评估则需要考虑到电池的温度等因素。
电池管理系统的发展目标是提高电池的安全性、可靠性和寿命，同时提高电池的充放电效率，延长续航里程。
蓄电池管理系统
蓄电池管理系统1. 引言蓄电池是一种能够将电能转化为化学能，并在需要时将化学能转化回电能以供电器使用的装置。
在现代社会中，蓄电池广泛应用于电动车、太阳能发电、UPS等领域。
由于蓄电池的特殊化学性质和工作特点，对其管理和维护显得尤为重要。
本文将介绍蓄电池管理系统及其在实际应用中的优势。
2. 蓄电池管理系统的定义及功能蓄电池管理系统是一种集中管理蓄电池的设备或软件系统，旨在提供全面监测、维护和优化蓄电池的性能和寿命。
该系统通常包括以下功能：2.1. 监测和报警：蓄电池管理系统能够实时监测蓄电池的电压、电流、温度等参数，并通过报警机制提醒用户异常情况，如过载、欠压、过温等。
2.2. 充放电控制：通过对蓄电池充放电过程的控制，蓄电池管理系统可以实现充电均衡、防止过充或过放，从而提高蓄电池的安全性和寿命。
2.3. 数据分析和记录：蓄电池管理系统能够对蓄电池的使用情况进行数据分析，提供详细的使用记录、性能曲线和健康状态评估，以帮助用户了解蓄电池的使用情况。
2.4. 远程控制和监测：蓄电池管理系统通常具备远程控制和监测功能，用户可以通过云平台或手机APP实时查看和控制蓄电池的工作状态，提高管理的便捷性和效率。
3. 蓄电池管理系统的优势3.1. 增强安全性：蓄电池管理系统可以实时监测蓄电池的状态，及时发现潜在的安全隐患，如过热、过载等，并通过报警机制提醒用户采取相应的措施，减少安全事故的发生。
3.2. 延长寿命：蓄电池管理系统通过充放电控制、均衡充电等功能，可以有效延长蓄电池的使用寿命。
同时，通过数据分析和健康状态评估，用户可以及时发现蓄电池的老化情况，及时更换或处理，避免因蓄电池衰减而导致设备故障或性能下降。
3.3. 提高效率：蓄电池管理系统可以远程监测和控制蓄电池的状态，用户可以根据实际需求进行灵活的调整和操作。
此外，系统还可以提供详细的使用记录和性能曲线，帮助用户了解蓄电池的使用情况，进一步优化使用策略，从而提高能源利用效率。
BMS电池管理系统综述资料优质PPT课件
BMS综述
2.蓄电池荷电状态(SOC)估计
SOC估算方法
模型法
智能算法
其他方法
安 时 模 型
等 效 电 路 模 型
电 化 学 模 型
卡 尔 曼 滤 波 类
数 据 驱 动 类 算 法
递 推 最 小 二 乘
实 验 测 试 法
阻 抗 谱 分 析 法
动 力 学 解 析 法
BMS综述
3.蓄电池健康状态(SOH)估计
常见的 指标参数: 额定电压 ...V 容量 ...Ah, ...mAh 充放电倍率 0.1C, 1C.. 尺寸 18650, 2770120
课题研究背景
除圆柱电芯、棱柱电芯外，还有软包(聚合物)电芯
课题研究背景
BMS发展现状
国外在BMS方面的研究成果相对显著，主要是以集 成化芯片化为特点。典型产品有美国Linear Technology公司产的LTC/LTM系列电池管理芯片， 美国TI公司推出的bq系列电池管理芯片以及美国O2 Micro公司开发的OZ890电池管理芯片等，其主要特 点为体积小，集成度高，具有较强的针对性。
BMS专用芯片主要优势在于多单体高精度信号采集， 以及单体均衡、故障报警等功能的集成，但通用性 差，一般只能应用于特定类型的电池组。
课题研究背景
BMS发展现状
课题研究背景
国内BMS发展
科研方面主要是清华大学、同济大学、北京交通 大学及北京理工大学等几所高校取得成果较多。
产品开发方面，天津的中国汽车技术研究中心以 及力神电池也在合作开发BMS。惠州亿能(专做 BMS)、哈尔滨光宇、BYD、中航锂电，中科院， 德国BOSCH公司，日本TDK集团也正在着手组建 BMS研究中心。
航空燃料电池推进系统能量管理策略研究综述
航空燃料电池推进系统能量管理策略研究综述近年来，航空燃料电池推进系统作为一种清洁能源技术，受到了广泛关注。
燃料电池作为一种高效、环保的能源转换技术，在航空领域有着巨大的潜力。
然而，在实际应用中，燃料电池推进系统的能量管理策略面临着诸多挑战，如何高效地管理系统的能源，提高系统的性能和可靠性成为了研究的重点。
本文对目前燃料电池推进系统能量管理策略的研究进行了综述，以期为相关领域的研究提供参考和启发。
一、航空燃料电池推进系统能量管理策略的研究现状航空燃料电池推进系统的能量管理策略研究已经取得了一定的进展。
目前主要包括以下几个方面的研究内容：1.能量管理策略的优化设计：针对不同的应用场景和系统结构，设计高效的能量管理策略是研究的重点。
通过对系统的能量流动进行分析，优化能量管理策略，提高系统的能源利用率和性能。
2.负载需求预测和优化控制：根据系统的实际负载需求，采用先进的控制算法，实时调整能量管理策略，以满足系统的能量需求，提高系统的稳定性和可靠性。
3.故障诊断与容错控制：针对燃料电池推进系统可能出现的故障和异常情况，设计相应的故障诊断算法和容错控制策略，保障系统的安全运行。
二、航空燃料电池推进系统能量管理策略的关键技术航空燃料电池推进系统能量管理策略的研究涉及多个关键技术，主要包括以下几个方面：1.负载需求预测技术：通过对航空器的航程、速度、高度等信息进行分析，预测航空器的负载需求，为能量管理策略的优化提供依据。
2.控制算法与优化技术：采用先进的控制算法，如PID控制、模糊控制、神经网络控制等，对系统的能量管理策略进行优化，提高系统的性能和稳定性。
3.故障诊断与容错控制技术：采用先进的故障诊断技术，如模型基础的故障诊断、状态估计和容错控制技术，提高系统的可靠性和安全性。
三、航空燃料电池推进系统能量管理策略研究的挑战和未来发展方向航空燃料电池推进系统能量管理策略研究仍然面临着诸多挑战，如燃料电池的动态特性、系统的复杂性、负载需求的变化等问题需要进一步解决。
BMS电池管理系统综述
BMS电池管理系统综述
综述
电池管理系统（BatteryManagementSystem，BMS）是一种设计用来监控、保护和管理单组或多组电池的系统。
它是一个开放的系统，可以根据每一组电池的具体要求定制。
BMS可以在电池工作时，收集、分析及处理电池的信息，包括电池内部和外部环境的参数，然后控制电池放气阀，限制电池的内阻、充电、放电过程以及运行模式等，以保证整个电池组的稳定运行和延长使用寿命。
BMS包括硬件和软件，其中，硬件主要包括电池管理单元、传感器、小板载计算机、电池放气阀、执行器和显示器。
从功能角度来讲，硬件可以分为传感器、放气和安全系统、能量管理和控制、电路保护和通信接口等几部分，它们可以收集和采集电池的运行状态，并全面监视、远程控制和无线传输所有数据，从而保证电池的可靠性和安全性。
软件主要分为程序设计和数据处理两部分。
程序设计由于计算机软件的发展，可以根据用户的需求，设计出优化的软件程序，以达到在给定条件下实现最优效果的目的；数据处理则可以统计并分析电池参数，为用户提供更多的管理策略，从而提高电池的利用率。
电动汽车电池管理系统技术综述
电动汽车电池管理系统技术综述摘要：电池系统作为电动汽车的动力源，承担电动汽车全部或者部分动力输出，其性能优劣直接影响电动汽车的动力性能和续驶里程。
电池管理系统(BMS)作为电池系统的核心部分，在整个电动汽车的研究和发展过程中具有举足轻重的作用。
本文分析了电池管理系统领域的专利申请，通过专利数据统计分析，对申请量随时间的变化、申请人的分布和技术手段、技术效果进行了分析，对电池管理系统的发展方向做出了一定预测。
关键词：电池管理系统；BMS；电动汽车一、概述典型电池管理系统主要由数据采集、中央处理器（CPU）、均衡管理、热管理和数据通讯等模块组成，其工作过程为：(一)通过数据采集模块获取电池电路中的重要数据；(二)将获取的数据发送给中央处理器进行分析和处理；(三) 比对数据库记录，发出程序控制和变更指令；(四)将实时数据发送到数据显示器，同时执行模块做出动作，对电池组进行调控。
二、专利分析本文筛选出2000-2018年国内外相关专利申请，并从以下几个方面对其进行专利分析。
1、专利申请趋势分析全世界在电动汽车中针对主题为电池管理系统（BMS）等相关方面改进的专利申请共计635件，其中向中国专利局提交的申请有377件。
参见下面图1可以发现，全球开始申请电池管理系统方面的专利均是从21世纪伊始开始有所增长，这与进入21世纪后各国大力倡导新能源息息相关，电动车作为一种新能源汽车获得了较大的发展空间，因此，电池管理系统也开始较大的研发力度，并且从2004年-2008年有了一个小幅度的增长；在2008年申请量骤减，这与当时国外爆发经济危机有一定的关系，导致研发力度下降，从2009-2018年基本处于一个申请量稳步增长的阶段，在国际大环境下，各国更加注重清洁能源的研发，注重性能更良好的电池管理系统，而国内在国家“十一·五”规划和“863”计划的推动下以及对电动汽车等新能源汽车的大力扶植，一直至2018年，我国在BMS研究方面也取得了很大的突破。
强制风冷锂离子电池热管理系统研究综述
汽车文摘汪鹏伟（重庆交通大学机电与车辆工程学院，重庆400074）【摘要】为解决车用锂离子动力电池在高强度工作过程中电池温度过高以及电池组温均性差等问题，需要对电池组设计合理的电池热管理系统（BTMS ），以此提升电池组的冷却性能。
首先阐述了热管理系统的常见冷却方式，分析了各种冷却方式之间的优缺点。
随后针对应用最为广泛且最易实现的空气冷却方式，从冷却空气流型、电池排布方式、电池间距、冷却空气流向以及受控变量这5个方面对强制风冷BTMS 进行了综述分析。
本文的综述研究可为新一代强制风冷BTMS 的结构设计与参数优化提供有效参考。
主题词：电动汽车锂离子电池电池热管理系统强制空冷中图分类号：U464.12+3文献标识码：ADOI:10.19822/ki.1671-6329.20200171Review on Thermal Management System of Forced Air-CooledLithium-ion BatteryWang Pengwei（School of Electromechanical &Vehicle,Chongqing Jiao Tong University,Chongqing 400074）【Abstract 】In order to solve the problems of high battery temperature and poor uniformity of battery pack temperature in the process of high-intensity operation,it is necessary to design a reasonable Battery Thermal Management System (BTMS)to improve the cooling performance of the battery pack.This paper first describes the common cooling methods of thermal management system,and analyzes the advantages and disadvantages of various cooling methods.Then,in view ofthe most widely used and easy to realize air cooling methods,the forced air cooling BTMS is summarized and analyzed from 5aspects:cooling air flow pattern,battery arrangement,battery spacing,cooling air flow direction and controlled variables.This review can provide an effective reference for the structural design and parameter optimization of the new generation offorced air-cooled BTMS.Key words:Electric vehicle,Li-ion battery,Battery thermal management system,Forced aircooling强制风冷锂离子电池热管理系统研究综述【欢迎引用】汪鹏伟.强制风冷锂离子电池热管理系统研究综述[J].汽车文摘，2021(3):15-22.【Cite this paper 】Wang P.Review on Thermal Management System of Forced Air-Cooled Lithium-ion Battery[J].Automotive Digest(Chinese),2021(3):15-22.缩略语BTMS Battery Thermal Management System BEV Battery Electric Vehicle PHEV Plug-in Hybrid Electric Vehicle HEV Hybrid Electric Vehicle EREV Extended-Range Electric Vehicles FCV Fuel Cell Electric Vehicle PCMPhase Change MaterialCFD Computational Fluid Dynamics1前言近年来，全球对化石能源的大量消耗引发了一系列诸如环境恶化、资源短缺等重大问题[1]。
新能源汽车中的电池管理系统研究
新能源汽车中的电池管理系统研究近年来，随着环境保护意识的不断提高，新能源汽车的市场需求逐渐增长，尤其是以电动车为代表的新能源汽车。
而在电动车中，电池管理系统也成为了至关重要的组成部分。
电池管理系统是指对电池组进行管理的控制系统，包括电芯检测、状态估计、温度管理等多个方面。
电池管理系统的研究和开发涉及到电子、电器、化学等多个领域，也是新能源汽车研究的重要方向之一。
一、电池管理系统的作用电池管理系统的主要作用是对电池组进行监测、控制和优化管理。
在电动车中，电池的性能对整车性能和续航里程有很大的影响。
因此，合理管理电池组可以提高电池寿命、减少能量浪费、保证电池安全等。
同时，电池管理系统还可以通过监测电池状态、管理充电和放电等措施，提高电池的输出性能，从而提升整车的综合性能。
二、电池管理系统的组成电池管理系统主要由电池管理控制器、传感器和通讯模块等组成。
电池管理控制器是整个电池管理系统的中心，它负责对电池组进行监测和控制，并根据电池状态做出相应的调节。
传感器主要用来监测电子、温度、电容等参数，将电池组的实时状态反馈给控制器。
通讯模块则用来将电池组的状态信息传输给整车控制系统，使整车控制系统对整车能量的管理更加精准。
三、电池管理系统的关键技术要开发一款高性能的电池管理系统，关键的技术包括电池状态估计、电池热管理、充放电控制等几个方面。
1.电池状态估计电池状态估计是指通过对电池组的电压、电流、温度等参数进行测量和分析，得出电池组的状态信息，包括电量、寿命、安全等多个方面。
电池状态估计是电池管理系统中最核心的技术之一。
目前，常用的电池状态估计方法包括开路电压(OCV)法、卡尔曼滤波器(Kalman Filter)法、粒子滤波器(Particle Filter)法等。
通过对这些技术的综合应用，可以提高电池状态估计的准确度和稳定性。
2.电池热管理电池在工作过程中会产生热量，热量的积累会对电池的性能和寿命产生不利影响，同时也会对电池的安全性产生威胁。
电池管理系统研究报告
电池管理系统研究报告随着科技的不断发展，电池作为一种重要的能源存储设备，在我们的生活中扮演着越来越重要的角色。
从手机、笔记本电脑到电动汽车、储能电站，电池的应用范围不断扩大。
而电池管理系统（Battery Management System，简称 BMS）作为保障电池安全、提高电池性能和使用寿命的关键技术，也日益受到人们的关注。
一、电池管理系统的定义和功能电池管理系统是对电池组进行监控、管理和保护的电子系统。
它主要实现以下几个功能：1、电池状态监测实时监测电池的电压、电流、温度等参数，以便及时了解电池的工作状态。
2、电池均衡管理由于电池组中的各个单体电池在性能上存在差异，长期使用可能会导致某些单体电池过充或过放，从而影响整个电池组的性能和寿命。
电池均衡管理功能可以通过调整单体电池之间的电量分布，使各个单体电池的状态趋于一致。
3、电池充电管理控制电池的充电过程，确保充电安全和高效，防止过充现象的发生。
4、电池放电管理合理控制电池的放电过程，避免过放，保护电池不受损害。
5、故障诊断与保护当电池出现故障或异常情况时，如短路、过热等，能够及时发出警报并采取相应的保护措施，以保障电池和设备的安全。
二、电池管理系统的组成部分电池管理系统通常由以下几个部分组成：1、传感器用于采集电池的电压、电流、温度等信息。
2、控制器对采集到的数据进行处理和分析，做出相应的控制决策。
3、执行器根据控制器的指令，执行电池均衡、充电和放电控制等操作。
4、通信模块实现电池管理系统与外部设备之间的数据通信，以便将电池状态信息上传给用户或其他控制系统。
三、电池管理系统的工作原理电池管理系统的工作原理基于对电池参数的监测和分析。
传感器将采集到的电池参数传输给控制器，控制器通过算法对这些数据进行处理，计算出电池的剩余电量（State of Charge，简称 SOC）、健康状态（State of Health，简称 SOH）等关键指标。
然后，根据这些指标和预设的控制策略，控制器发出控制指令，通过执行器对电池的充电和放电过程进行管理，以实现电池的安全、高效运行。
锂离子电池热管理系统综述
锂离子电池热管理系统综述摘要：锂离子电池的理想工作温度为25～40℃,电池模组内的最大温差应低于5℃。
温度过高会加快固体电解质相界面(SEI)膜的分解，造成热失控隐患；而低温会增加电解液的黏度，影响电池充放电性能，还会加快锂沉积反应速率，形成镀锂层或锂枝晶。
关键词：锂离子电池；热管理系统；策略1电特性和热失控1.1电特性锂离子动力电池电特性和电池工作的温度、SOH与充/放电倍率等存在一定联系，特别是其可用容量、等效内阻与工作电压平台。
以下将基于放电分析电池电特性。
其一，电池充/放电倍率因素。
在电池放电倍率不断增加的状态下，因存在内阻，受内阻分压影响会降低电池外电路端电压，在放电结束以后，端电压能够提前满足截止电压，进而减少其实际可用容量。
另外，高倍率放电会增加内阻对电能的消耗，最终会减少店址可输出能量。
其二，电池温度因素。
在电池工作温度降低的同时，其放电端电压也会下降，而其可用容量也会随之减小。
究其原因，在工作环境温度的影响下，电池电化学反应速率会受到影响，致使电化学反应阻力显著增加。
如果其工作的温度未达到273K，电池可用容量会在短时间内衰减，而内阻增加速度会加快。
1.2热失控对于电池使用者而言，其热安全性的作用不容小觑。
在过高温度条件下，锂离子电池的体积会膨胀，而受单体电池温度分布不均匀的影响，其热应力也会表现出不均匀，致使电池出现变形，进而对其使用寿命与热安全性产生不利影响。
与此同时，电池短路亦或是温度过高也会引起热失控，在电池温度升高的过程中，放热反应也会被连续触发，集中表现在SEI膜分解、正极和电解液反应、电解液分解以及负极和电解液反应等方面。
在此基础上，如果电池起火爆炸，会在短时间内释放大量能量，由电极反应形成的氧气也会使热失控状态加剧，在形成有毒气体的情况下会使使用者安全受到威胁。
通常，引起电池热失控的因素包括以下三个方面：(1)产热故障。
电池的内部出现短路而出现产热失控。
(2)热阻故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池管理系统综述目录声明^3潇湘夜雨^3 2011-1-28 ^3一、磷酸铁锂电池^41.1磷酸铁锂电池的结构和工作原理^41.2磷酸铁锂电池的性能与特点^61.2.1磷酸铁锂电池的优势^ 61.2.2磷酸铁锂电池的劣势^81.3正极材料磷酸铁锂的主要生产工艺^91.3.1.高温固相法^91.3.2.碳热还原法^101.3.3.水热合成法^101.3.4 其他^101.4磷酸铁锂电池产业链结构^111.5常规锂电池产品^11二、概述^112.181^5概念界定^112.2 8^5的必要性^132.3 81^5 的功能^152.3.1基本保护功能^162.3.2电池热管理^172.3.3电池均衡管理^172.3.4电池状态指示及报警^172.3.5通讯功能^172.3.6 818板自检及日志^172.3.7电池荷电状态^172.4 8^5行业发展及市场预测^17三、81^5主要技术要点^183.1电压管理^183.1.1电池的电压^183.2电流检测^213.3防反接^213.4充电保护^213.5放电保护^213.6电池平衡^213.6.1电池平衡的必要性^213.6.2常用电池平衡方法^273.6.3分流法义旁路法^273.6.4切断法^323.6.5并联法^333.6.6开关电容均衡7飞度电容^373.6.7降压变压器均衡充电^383.6.8电感能量迁移^383.7 500荷电状态测定^383.7.1电池的容量(匚)/储备能量(㈨)^383.7.2电池内阻^393.8健康状态测定^413.9通讯^413.10历史记录，日志^413.11电池热管理^413.11.1电池的温度^41四、常规81^5板规格及技术要求^42五：81^5主要实现方案^42六、81^5主要生产厂家^43声明本文档资料通过网络收集整理，供从事电池管理及相关领域的朋友们探讨，参考用。
若对相关团体及个人造成不便请及时沟通联系，电子由6件卜0门80@1〇⑴上0卜20101115@8⑴311.⑶⑴.由于时间比较仓促并没有完成整个综述的内容,请见谅丨潇湘夜雨2011-1-28一、磷酸铁锂电池1.1磷酸铁锂电池的结构和工作原理电池一般包括：正极、负极、电解质、隔膜、正极引线、负极引线、中心端子、绝缘材 料、安全阀、密封圈、（正温度控制端子）、电池壳等。
其中正极材料、负极材料、电解质以及隔膜的不同或者工艺的不同，对电池的性能和价格有着决定性的影响。
通常所称的锂电池，是以各种含锂材料为正极材料的电池，目前市场上的锂离子电池正 极材料主要是钴酸锂（“…。
幻、锰酸锂（[谓0204〉，另外还有少数采用镍酸锂（“附02〕以及二元7三元聚合物作正极材料的锂离子电池。
磷酸铁锂电池是用磷酸铁锂化1？6？04，简 称…？）材料作电池正极的锂离子电池，其内部结构如图一所示：左边是橄榄石结构的 11？6？04作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极 隔开，但锂离子11+可以通过而电子6-不能通过，右边是由碳（石墨〕组成的电池负极，由铜箔与电池的负极连接。
电池的上下端之间是电池的电解质，电池由金属外壳、铝塑复合膜 或塑料壳密闭封装。
^靡0,0撕811？0？04电池的工作原理是：电池充电时，正极材料中的锂离子脱出来，经过电解液，穿过隔膜进入到负极材料中；电池放电时，锂离子又从负极中脱出来，经过电解液，穿过隔 膜回到正极材料中。
（注：锂离子电池就是因锂离子在充放电时来回迁移而命名的，所以锂 离子电池又称“摇椅电池”〕当外部电源给电池充电，此时正极上的电子6从通过外部电路跑到负极上，锂 离子11+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。
当电池放电时，机理与充电是刚好是相反的，以匕？6？04为例，其化学反应方程式为：！^？0！微观结构图1.2磷酸铁锂电池的性能与特点1.2.1磷酸铁锂电池的优势一、超长寿命：长寿命铅酸电池的循环寿命在300次左右，最高也就500次，而磷酸铁 锂动力电池在室温下10充放电循环2000次，容量保持率807。
以上；是铅酸电池5倍，镍氢 电池的4倍，是钴酸锂电池4倍，是锰酸锂电池4-5倍左右。
二、安全性高：磷酸根化学键的结合力比传统的过渡金属氧化物结构化学键强，所以结 构更加稳定，并且不易释放氧气。
磷酸铁锂电池在高温下的稳定性可达400以上，保证了电 池内在的高安全性；不会因过充、温度过高、短路、撞击而产生爆炸或燃烧。
三、环保且不需要稀有金属：磷酸铁锂电池不含任何（锂之外）重金属或者稀有金属，无毒6⑶认证通过），无污染，符合欧洲卩0邪规定，为环保电池。
四、充电速度快，自放电少，无记忆效应：磷酸铁锂电池可大电流沈快速充放电，在 专用充电器下，沈充电30分钟内即可使电池充满957。
，起动电流可达沈，而铅酸电池现在 无此性能。
五、体积小，重量轻：商品设计可轻量化，体积是相同容量铅酸电池的2/3，也较镍氢 电池体积小；重量是相同容量铅酸电池的1/3，镍氢电池的2/3左右；六、电池单体电压高，放电平台稳定：为3.2^，串联少，电池组可靠性高；电池组可 靠性高，可作大电流高功率充放电高倍率放电特性：100充放电效率达到967。
以上，容量保 持率以上，可实现100放电；综上可知，磷酸铁锂电池相对传统电池和其它锂电池，具有自身明显的优势，表1和表 2对其性能和传统电池及锂电池进行比较表1璘酸铁锂电池与传统电池性能比较技术参数葆镉电池镍氬电池铅酸电池磷酸铁裡电池工作电压〔V〕12 1.2 2.1 3.2质跫比能（抓卜、）30 〜5050 〜8040120体积比能（^仆/匕〕150********寿命5005004002000单位价格（哪1日/^/卜〕361 0-1.53-5单位价格丨寿命1:1000丨丨612 2.5-3751 5-2.5环保有毐略有污染有毐无毐安全性优秀好良奸优秀^^ 201*021^000111011可见与传统电池相比，磷酸铁锂电池只在价格方面处于一定劣势，其他各项指标明显占 据优势。
但如果考虑电池寿命，磷酸铁锂电池的价格却是最低的。
表2各种锂离千电池性能比较钻酸锂镲钻锰适酸锂1！口丨1204磷酸铁锂口「6？0411^^0^11102振实密度 2.843.0 2.0 〜 2.32^2.41 0〜1 4表面积0.4^060 2〜0.40 4〜0 812〜20克容罡㈨八旳；135〜140155165100〜115130〜140电压乎台 3.6 3.5 3.7 3.2循环性齙知300毳、^800^：铎5崎:：為2000次过渡金属:麻丰富非常丰宣原料威本高低廉低廉环保-含钴念镍、钴无寿无寿安全性能差较好良好优秀刼力电池动.先电池超太容&电源适用领域4电池小电池1小型动'力电池卿/V：^61*021150.00^1.011磷酸铁锂除了振实密度、克容量两个指标略有不足，其他各项指标均占很大优势，尤其 是在循环性能、环保性、安全性能、原料成本及应用领域方面。
1.2.2磷酸铁锂电池的劣势1、导电性差、锂离子扩散速度慢。
高倍率充放电时，实际比容量低，这个问题是制约 磷酸铁锂产业发展的一个难点。
磷酸铁锂之所以这么晚还没有大范围的应用，这是一个主要 的问题。
2、振实密度较低。
一般只能达到0.8-1.3，低的振实密度可以说是磷酸铁锂的很大缺 点，这决定了它在小型电池如手机电池等没有优势，所以其使用范围受到一定程度的限制。
即使它的成本低，安全性能好，稳定性好，循环次数高，但如果体积太大，也只能小量的取 代钴酸锂。
但这一缺点在动力电池方面不会突出。
因此，磷酸铁锂主要是用来制作动力电池。
3、一致性问题严重。
单体磷酸铁锂电池寿命目前超过2000次，但是制作出来的电池一 致性不佳，进而影响到电池组的使用性能和整体寿命，因此应用在动力汽车上存在一定障碍。
4、磷酸铁锂电池低温性能差。
磷酸铁锂材料的固有特点，决定其低温性能劣于锰酸锂 等其他正极材料。
一般情况下，对于单只电芯，其0。
0时的容量保持率约60〜707。
，-101时为40〜557。
，-201时为20〜407。
这样的低温性能显然不能满足动力电源的使用要求。
5、制造成本高。
磷酸铁锂具有安全性、环保性、循环次数高等优点是毋庸置疑的，但 目前的制造成本相对铅酸电池、锰酸锂电池要高，其主要原因是：1〉材料物理性能和其他 锂电材料相差较大，其粒度小，振实密度小，比表面积大，材料的加工性能不好，涂敷量低，导致电池成本增加；2〉磷酸铁锂电池只有3^烈，比其他的锂电低加。
/。
左右，单体电池要多 用加1/，导致电池组成本上升较多。
随着技术的发展，磷酸铁锂材料上的这些缺点正在逐步得到解决，其性价比也逐步得到 提高，应用范围也逐渐扩大，我们相信，磷酸铁锂电池技术已经进入一个飞速发展阶段，正 在带动整个产业从市场的培育导入期进入一个高速增长阶段。
1.3正极材料磷酸铁锂的主要生产工艺正极材料的工艺极大地影响了电池的性能，因此提高和改良工艺是电池产业化的一个重要的因素。
下面我们来了解几种工艺法，比较一下各自的优缺点：1.3.1.高温固相法高温固相法是磷酸铁锂生产的主要方法，也是最成熟的方法。
通常以铁盐(如草酸亚铁卩6〔204 ^2^201、磷酸盐（如磷酸氢二铵㈧士】2 ^^04】和锂盐(如碳酸锂口2〔03】为原料，按化学计量比充分混匀后，在惰性气氛中先经过较低温预分解，再经高温焙烧，研磨粉碎制成。
^优点：高温固相合成法操作及工艺路线设计简单，工艺参数易于控制，制备的材料性能稳定，易于实现工业化大规模生产。
^缺点：①粉体原料需要长时问的研磨混合，且混合均匀程度有限，掺杂改性效果差；②要求较高的热处理温度和较长的热处理时间，能耗大；③产物在组成、结构、粒度分布等方面存在较大差别，易出现「6的杂质相；④材料电化学性能不易控制；⑤采用的草酸亚铁比较贵，材料制造成本较高;反应时需要大量的惰性保护气体，惰性气体成本较高；⑥同时烧结过程中会产生氨气、水、二氧化碳，他们在炉膛内经过冷却的过程时会产生碳酸氢铵晶体颗粒而造成产品的污染。
此外，氨气的产生不利于环保，应进一步增加尾气处理设备。
1.3.2.碳热还原法碳热还原法也是高温固相法中的一种，是比较容易工业化的合成方法，多数以磷酸二氢锂（[旧2叩41、三氧化二铁(卩6203】或四氧化三铁、蔗糖为原料，均匀混合后，在高温和氩气或氮气保护下焙烧，碳将三价铁还原为二价铁，也就是通过碳热还原法合成磷酸铁锂。
^优点：解决了在原料混合加工过程中可能引发的氧化反应，使合成过程更为合理，同时改善了材料的导电性。
^缺点：反应时间相对过长，温度难以控制，产物一致性要求的控制条件更为苛刻，难以适应工业化生产。
