实验二 P1口输入、输出实验
数字量输入输出实验
数字量输入输出实验一、实验目的了解P1口作为输入输出方式使用时，CPU 对P1口的操作方式。
二、实验环境1、软件环境要求Windows XP操作系统以及Keil C51 单片机集成开发环境。
2、硬件环境要求电脑一台，TD-51单片机系统，开关及LED显示单元，单次脉冲单元。
三、实验内容编写实验程序，将P1口的低4位定义为输出，高4位定义为输入，数字量从P1口的高4位输入，从P1口的低4位输出控制发光二极管的亮灭。
提高部分：LED灯控制要求：通过KK1实现LED灯工作方式即时控制，完成LED灯左循环、右循环、间隔闪烁功能。
四、实验分析P1口是8位准双向口，每一位均可独立定义为输入输出，输入位置1。
通过A的左/右移位及赋值55H、0AAH，再将A值送入P1，可实现LED灯左循环、右循环、间隔闪烁功能。
五、实验步骤（一）基础实验程序及实验程序流程图如下。
实验程序：ORG 0000HLJMP MAINORG 0100HMAIN:MOV P1,#0F0H ；将开关状态送入P1高位MOV A,P1 ；送入ASWAP A ；高低位互换MOV P1,A ；将开关状态送入P1低位JMP MAIN ；循环SJMP $END程序流程图：图1 LED开关控制显示功能图图2 实验接线图实验步骤：1. 按图2所示，连接实验电路图，图中“圆圈”表示需要通过排线连接；2. 编写实验程序，编译链接无误后进入调试状态；3. 运行实验程序，观察实验现象，验证程序正确性；4. 按复位按键，结束程序运行，退出调试状态；5. 自行设计实验，验证单片机其它IO 口的使用。
（二）提高实验程序及实验程序流程图如下。
实验程序：实验程序流程图：ORG 0000HLJMP MAINORG 0100HMAIN:KT: ；检查KK1SETB P3.3JNB P3.3,KTCLR P3.3LL1: ；左循环MOV A,#01HX1:MOV P1,ACALL DELAYRL ASETB P3.3JNB P3.3,X1CLR P3.3LL2: ；右循环MOV A,#80HX2:MOV P1,ACALL DELAYRR ASETB P3.3JNB P3.3,X2CLR P3.3LL3: ；间隔闪烁MOV A,#55HMOV P1,ACALL DELAYMOV A,#0AAHMOV P1,ACALL DELAYSETB P3.3JNB P3.3,LL3CLR P3.3JMP KTDELAY: ；延时子程序MOV R2,#00H图3 实验流程图MOV R3,#00HABC:DJNZ R2,ABCDJNZ R3,ABCRETSJMP $END实验步骤：（1）按图4连接实验电路；（2）编写实验程序，编译、链接无误后启动调试；（3）运行实验程序，每按一次KK1+，观察实验现象；（4）验证程序功能，实验结束按复位按键退出调试。
p1口输入输出实验报告
p1口输入输出实验报告p1口输入输出实验报告引言：计算机科学领域的发展使得我们能够使用各种各样的设备与计算机进行交互。
而在这个过程中，输入输出接口的设计和实现显得尤为重要。
本篇文章将围绕p1口输入输出接口展开讨论，介绍其原理、实验过程以及实验结果。
一、p1口输入输出接口的原理p1口是一种通用输入输出接口，它可以连接各种外部设备，如键盘、鼠标、打印机等。
p1口的原理是通过电信号的传输来实现与外部设备的交互。
具体来说，p1口通过发送和接收电压信号来进行通信，从而实现输入输出的功能。
二、实验过程1. 准备工作在进行实验前，我们需要准备一台计算机和一些外部设备，如键盘、鼠标和打印机。
将这些设备连接到计算机的p1口上。
2. 输入实验首先，我们进行输入实验。
在连接好设备后，我们可以通过键盘向计算机输入一些字符。
计算机会将这些字符接收并进行处理。
我们可以通过编写一个简单的程序来实现字符的显示和处理。
在程序中，我们可以使用相应的函数来获取键盘输入，并将其显示在屏幕上。
通过这个实验，我们可以验证p1口的输入功能是否正常工作。
3. 输出实验接下来，我们进行输出实验。
在程序中，我们可以使用相应的函数来控制打印机输出指定的内容。
通过这个实验，我们可以验证p1口的输出功能是否正常工作。
4. 实验结果通过实验，我们可以得出以下结论：- p1口的输入功能正常工作，可以准确地接收键盘输入的字符。
- p1口的输出功能正常工作，可以控制打印机输出指定的内容。
三、实验总结p1口作为一种通用输入输出接口，具有广泛的应用。
通过本次实验，我们对p1口的原理和功能有了更深入的了解。
p1口的输入功能可以使计算机接收外部设备的输入信号，从而实现与用户的交互。
p1口的输出功能可以使计算机控制外部设备进行相应的操作，从而实现对外部环境的影响。
在今后的学习和工作中，我们可以进一步探索p1口的应用，提高计算机与外部设备的交互效率。
结语：通过本次实验，我们对p1口输入输出接口有了更深入的理解。
单片机实验报告
单片机实验报告班级：09050541学号：0905054116姓名：王昆鹏实验1 P1口实验一、实验目的：1．学习P1口的使用方法。
2．学习延时子程序的编写和使用。
二、实验设备：CPU挂箱、8051CPU模块三、实验内容：1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
四、实验原理：P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。
作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。
软件延时，如果用c编程时，通过使用keil的软件模拟,调试观察子函数(delay)延时时间。
（具体延时可以自行设定）使用汇编语言的软件延时，可以计算其指令的周期数，大概估算其软件延时。
五、实验原理图：P1口输出、输入实验六、实验步骤：执行程序：P1.0～P1.7接发光二极管L1～L8。
七、程序框图：循环点亮发光二极管（具体延时可以自行设定）八、程序代码NAME T1_1ORG 0000HLJMP STARTORG 0030HSTART: MOV A,#0FEH //将1111 1110赋给A LOOP: RL A //A循环左移MOV P1,A //把A赋给端口P1LCALL DELAY //延时0.16sJMP LOOP //循环;延时函数DELAY: MOV R1,#200DEL1: MOV R2,#200DEL2: DJNZ R2,DEL2DJNZ R1,DEL1RETEND实验2 中断口实验一、实验目的：1．学习外部中断技术的基本使用方法。
2．学习中断处理程序的编程方法。
二、实验设备：CPU挂箱、8051CPU模块三、实验内容：通过设定两个中断使能和触发方式，并编写相应的中断服务子函数，改变led灯的变化情况。
当按下KEYBOARD的按键时8个led都灭，当把k1向上拉再复位后，4个led亮，4个灭。
四、实验原理：参考《单片机原理及接口技术》第三版，北京航空航天大学出版社。
北京理工大学单片机实验报告
北京理工大学实验选修课程《单片机原理与应用》课程实验报告姓名：学号：**********专业：信息工程班级：05111003实验一 P1口基本实验一、实验目的1．掌握如何建立项目，并用Keil C51软件调试程序。
二、实验内容1. P1口基本实验P1口做输出口，接八只发光二极管（如图1-1），编写程序，使发光二极管从左到右依次单个点亮，再从右至左依次单个点亮，以此循环。
各发光二极管的阳极通过保护电阻接到+5V 的电源上，阴极接到接线端口上，因此使其点亮应使相应接线端口为低电平。
三、实验原理1. P1口实验原理P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。
作为输入位时，必须向锁存器相应位写入“1”。
2. 延时原理及计算方法常用的延时程序有两种方法，一种是用定时器中断来实现，另一种是用指令循环来实现。
用C 语言编写的延时子程序，计算延时时间时需转化为汇编语言。
针对不同的编译环境，C51编译后生成的代码不同。
针对本实验系统，若延时时间大于255ms,用C51实现可大致写出如下：unsigned int i;unsigned char j;while(i--){ for(j=0;j<60;j++){;}}若延时时间不大于255ms ，可将循环变量（i,j ）定义为unsigned char ，并将内循环体中参数改为75。
四、实验代码#include<reg51.h>unsigned char L; /*L 传递亮灭的数值*/或 unsigned int i, ms; unsigned char j; for(i=0;i<ms;i++) { for(j=0;j<60;j++) {;} }delay(unsigned int ms) /*延时子程序*/{unsigned char j;unsigned int i;for(i=0;i<ms;i++){for(j=0;j<60;j++) /*内循环空操作*/{;}}}void display() /*显示输出子程序*/{P1=~L; /*LED共阳极，L取反输出*/delay(1000); /*延时1秒*/}main(){unsigned char i;L=0xFF; /*全亮*/display();L=0x00; /*全灭*/display();while(1) /*进入死循环,重复执行程序*/{L=0x01; /*LED1亮*/display();for(i=0;i<8;i++) /*LED右移8次点亮*/{L=L<<1; /*L左移1位*/display();}L=0x80; /*LED8亮*/display();for(i=0;i<8;i++) /*LED左移8次点亮*/{L=L>>1; /*L右移1位*/display();}}}五、实验心得通过这次实验我们熟悉了专用的调试环境，并练习了编写代码、编译链接、烧写程序、调试运行等一系列的实验步骤，对C51单片机有了一个初步的直观认识。

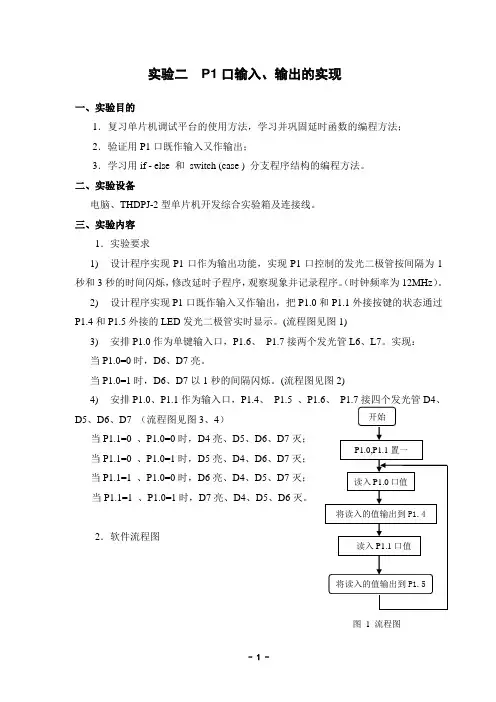

实验二__P1口输入输出的实现(17)_2
实验二P1口输入、输出的实现一、实验目的1．复习单片机调试平台的使用方法，学习并巩固延时函数的编程方法；2．验证用P1口既作输入又作输出；3．学习用if - else 和switch (case ) 分支程序结构的编程方法。
二、实验设备电脑、THDPJ-2型单片机开发综合实验箱及连接线。
三、实验内容1．实验要求1)设计程序实现P1口作为输出功能，实现P1口控制的发光二极管按间隔为1秒和3秒的时间闪烁，修改延时子程序，观察现象并记录程序。
（时钟频率为12MHz）。
2)设计程序实现P1口既作输入又作输出，把P1.0和P1.1外接按键的状态通过P1.4和P1.5外接的LED发光二极管实时显示。
(流程图见图1)3)安排P1.0作为单键输入口，P1.6、P1.7接两个发光管L6、L7。
实现：当P1.0=0时，D6、D7亮。
当P1.0=1时，D6、D7以1秒的间隔闪烁。
(流程图见图2)4)安排P1.0、P1.1作为输入口，P1.4、P1.5 、D5、D6、D7 （流程图见图3、4）当P1.1=0 、P1.0=0时，D4亮、D5、D6、D7灭；当P1.1=0 、P1.0=1时，D5亮、D4、D6、D7灭；当P1.1=1 、P1.0=0时，D6亮、D4、D5、D7灭；当P1.1=1 、P1.0=1时，D7亮、D4、D5、D6灭。
2．软件流程图图 1 流程图图4 if- else 流程图图3 switch 流程图图2 流程图3. 参考电路图五、实验结果和数据分析实验报告要求：每个步骤有流程图，有程序，有观察到的现象。
最后有实验心得。
问题：1．说明P0口的操作方法。
2．说明LED的控制方法，LED是高电平控制还是低电平控制。
杭电单片机实验报告
单片机技术与应用实验报告实验名称：单片机技术与应用实验班级： 10062813 学号： 10061314 姓名：陆维俊指导老师：朱胜利实验一 P1口、P3口输入输出实验一.实验目的1.学习P1口的使用方法。
2.学习延时子程序的编写和使用。
二.实验代码P1口输出程序ORG 0000HAJMP MAINORG 0100HMAIN: MOV A,#0FEH LOOP1: MOV P1,AACALL DELAYRL ACJNE A,#0FEH,LOOP1AJMP MAIN DELAY: MOV R7,#10H DELAY0: MOV R6,#7FH DELAY1: MOV R5,#7FH DELAY2: DJNZ R5,DELAY2DJNZ R6,DELAY1DJNZ R7,DELAY0RETEND P1口输入程序ORG 0000HAJMP MAINORG 0100HMAIN: MOV P1,#0FFHMOV A,p1MOV DPTR,#0F200HMOVX @DPTR,AAJMP MAINEND三.实验说明1.P1口是准双向口。
它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。
因为内部上拉电阻阻值是20KΩ~40KΩ，故不会对外部输入产生影响。
若不先对它置高，且原来是低电平，则MOS 管导通，读入的数据是不正确的。
2.延时子程序的延时计算问题对于程序 DELAY:MOV R0，#00HDELAY1:MOV R1，#0B3HDJNZ R1，$DJNZ R0，DELAY1查指令表可知 MOV，DJNZ 指令均需用两个机器周期，而一个机器周期时间长度为12／11.0592MHz，所以该段程序执行时间为：（（0B3＋1）×256＋1）×2×12÷11059200＝100.002mS四．心得体会这次实验让我了解了P1口和P3口作为普通I/O口的使用方法，并通过编程将P1口作为输入输出口进行简单的发光二极管的点亮和开关状态的读取，这在单片机学习中是及为基础的练习。
51单片机实验-实验二 P1口输入、输出实验
实验二 P1口输入、输出实验一、实验目的学习Pl口的使用方法。
学习延时子程序的编写和使用。
进一步熟悉星研Star16L仿真器系统的操作，和EL-Ⅱ型通用接口板实验电路结构，学习使用PROTEUS仿真软件实现单片机的虚拟仿真。
掌握虚拟仿真与实际系统仿真的有机衔接。
二、实验仪器和设备PC机、星研Star16L仿真器系统+仿真头PODPH51(DIP)、EL-Ⅱ型通用接口板实验电路，PROTEUS仿真软件。
三、实验内容1）P1口做输出口，经过74LS04反相器接八只发光二极管，编写程序，使发光二极管循环点亮。
2）（选作）P1口既做输入又做输出，在P1.0~P1.3口接四个平推开关，通过开关的不同位置向P1.0~P1.3输入不同的状态，然后利用输入指令读取所设开关状态，为验证输入结果的正确与否，将它们输出到P1.4~P1.7，经过74LS04反相器驱动发光二极管。
四、实验结果1）循环点亮八只发光二极管。
取P1.0口接出第一个二极管，以此类推，第八个接P1.7口。
Proteus 仿真图①循环左移，即从第一个二极管开始点亮到第八个二极管实验程序：ORG 0000HSTART:MOV R2,#8MOV A,#01H ;先让第一个发光二极管点亮LOOP: MOV P1,A ;从P1口输出到发光二极管LCALL DELAYRL A ;循环左移（从第一个发光二极管开始一直往下一个二极管）DJNZ R2,LOOP ;判断移动是否超过8位，未超过则继续循环LJMP START ;循环发光DELAY:MOV R5,#5 ;延时0.5秒子程序DEL1: MOV R6,#200DEL2: MOV R7,#126DEL3: DJNZ R7,DEL3DJNZ R6,DEL2DJNZ R5,DEL1RETEND仿真结果：发光二极管从D1开始发光，依次往下到D8，然后循环这一过程。
实验结果：发光二极管从第一个开始发光，依次往左到第八个，然后循环这一过程。
P1、P3口输入输出实验
实验二 P1、P3口输入输出实验一、实验目的进一步熟悉keil仿真软件、proteus仿真软件的使用。
了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。
掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。
二、实验原理MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。
每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行I/O端口即可以按字节操作，又可以按位操作。
当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。
P1口的位结构如图1所示。
P1口用作双向输入输出端口。
这时图中多路开关的控制信号为低电平，输出与锁存器的反向输出端相连，同时上面的场效应管由于与门输出为低电平而截止。
三、实验设备与器件硬件：微机、单片机仿真器、单片机实验板、连线若干软件：KEIL C51单片机仿真调试软件，Proteus系列仿真调试软件四、实验内容及结果分析用Proteus仿真软件设计流水灯电路，分别实现下列功能：P3口作为输入口读取开关状态，P1口作为输出口，连续运行程序，发光二极管显示开关状态。
如果是下载式实验仪，在程序装载前，必须使P3口的拨动开关处于高电平状态。
并且不能单步调试，只能连续执行。
完整的电路图如图所示。
2)利用keil软件编写相应的程序：a、运行keil 2软件，启动后，点击Project菜单新建项目，如图6所示。
b 、新建项目后，选择仿真单片机的型号，如图7所示：c、单击File菜单的“New”新建程序文件，再右击“Source Group1”添加文件，如图 8、图9所示：d、在软件的程序编写界面编写相应的程序。
点击按钮运行程序，确认无误后，点击，图5 完整电路图图6 新建项目界面图7 单片机型号选择图8 新建程序文件图9 添加文件在弹出的窗口中选择Output 选项卡，勾选选项，之后点击按钮，最后再点击按钮，生成hex 文件。
单片机实验 IO口的输入输出实验.
实验二 I/O口输入、输出实验一、实验目的1. 学习I/O口的使用方法。
2. 学习延时子程序、查表程序的编写和使用。
二、参考程序框图三、程序设计1、P0口循环点亮程序 ORG 0030HSTART : MOV P2,#00H; //消影 MOV A ,#01H; // LOOP : MOV P2 ,A; //点亮一个led 灯ACALL DELAY; //延时500ms RL A; //左移一位 AJMP LOOP; //跳转循环DELAY : MOV R7,#10; //延时程序 DE1 : MOV R6,#200; DE2 : MOV R5,#123; DJNZ R5,$; DJNZ R6,DE2; DJNZ R7,DE1; RET END2、I/O口输入输出（方法一）ORG 0000H;START : MOV P2,#00H; //初始化 MOV P0,#00H;MOV P1,#0FFH; //p1口初始化给ffh 值 MOV DPTR,#TABLE; //表地址存入DPTR MOV 50H,#0FEH; //比较初值载入地址50h L0 :MOV A,P1; //按键消抖 CJNE A,#0FFH,L1; AJMP L0; L1 :MOV A,P1;CJNE A,#0FFH,LL1; AJMP L0;LL1 :CJNE A,50H,LL2; //是否与地址50h 中数据相等 MOV P0,A; //相等输出对应led 灯 MOV A,#00H; MOVC A,@A+DPTR;MOV P2,A; //输出表格数据到数码管 LCALL DELAY; //延时LJMP START; //返回程序开头 LL2 :XCH A,50H; //交换数据 RL A; //左移XCH A,50H; //再次交换，此时地址50h 中数据左移一位 INC DPTR; //表格数据地址加一 LJMP LL1; //返回继续比较DELAY : MOV R7,#01H; //延时程序 DE1 : MOV R6,#28H; DE2 : MOVR5,#5AH; DJNZ R5,$;DJNZ R7,DE1; RETTABLE : ;//DB 0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H;DB 06H,5BH,4FH,66H,6DH,7DH,07H,7FH; //表格数据 END程序二（方法二）ORG 0000HMOV P2,#00H; //I./O口初始化 MOV P1,#0FFH; //P1口赋FFH 初值 MOVP0,#00H;START : MOV P2,#00H; //P2清0； MOV P0,#00H; //P0清0； MOV R1 ,P1;MOV A,R1; //读P1口CJNE A,#0FFH,L1; //是否有数据输入AJMP START; //无输入则跳转，继续查询 LCALL DELAY;L1 : MOV R1,P1; //消除按键抖动 MOV A,R1;CJNE A, #0FFH,LL1; AJMP START;LL1 : CJNE A,#0FEH,LL2; //是否按键1输入MOV P2,#06H; //是则P2输出相应的按键号码 CPL A; //A取反MOV P0,A; //输出到P0口 LCALL DELAY; //延迟AJMP LP; //跳转到LPLL2 : CJNE A,#0FDH,LL3; //是否按键2输入 MOV P2,#5BH; //以下同上 CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL3 : CJNE A,#0FBH,LL4; //判断按键3是否按下 MOV P2,#4FH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL4 : CJNE A,#0F7H,LL5; //判断按键4是否按下CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL5 : CJNE A,#0EFH,LL6; //判断按键5是否按下 MOV P2,#6DH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL6 : CJNE A,#0DFH,LL7; //判断按键6是否按下 MOV P2,#7DH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL7 : CJNE A,#0BFH,LL8; //判断按键7是否按下 MOV P2,#07H; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL8 : CJNE A,#7FH,LP; //判断按键8是否按下 MOV P2,#7FH; CPL A; MOVP0,A;LCALL DELAY;LP : AJMP START; //跳转回程序开头 DELAY : MOV R7,#01H; //延时程序DE1 : MOV R6,#28H; DE2 : MOV R5,#5AH; DJNZ R5,$; DJNZ R6,DE2; DJNZR7,DE1; RET END四、思考题1、LED 循环方向更改：RL A; 改成 RR A;1S 的延时程序: DELAY : MOV R7,#20; //延时程序DE1 : MOV R6,#200; DE2 : MOV R5,#123;DJNZ R5,$;DJNZ R6,DE2;DJNZ R7,DE1; RET 2、提高电阻阻值3、一般为5V 或者3.3V 。
P1口输入输出实验
实验一 P1口输入输出一．实验目的（1）进一步熟悉51单片机外部引脚线路连接；（2）验证常用的51指令；（3）学习简单的编程方法；（4）掌握单片机全系统调试的过程及方法；（5）学习P1口的有关功能作用以及使用方法。
二．实验说明P1口由于有内部上拉电阻，没有高阻抗输入状态，称为准双向口。
作为输出口时，不需要在片外接上拉电阻，P1口“读引脚”输入时，必须先向锁存器写1；三．实验内容P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
P1.0、P1.1作输入口接两个拨动开关，P1.2、P1.3作输出口，接两个发光二极管，编写程序读取开关状态，将此状态，在发光二极管上显示出来四．实验原理以实验机上74LS273做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
循环时间由定时器控制。
五．实验流程六．实验源程序ORG 0000H ;程序入口AJMP RIGHT ;跳向标号RIGHT处ORG 0030H ;程序RIGHT: MOV R0,#08H ;置移位次数MOV A,#0FFH ;置全1CLR C;将Cy清零RIGHT1: RRC A ;由于进位Cy=0，所以带进位的循环右移会出现灯的亮灭MOV P1,A ;输出至P1口，控制LEDCALL DELAY ;调用延时子程序DJNZ R0,RIGHT1 ;R0-1,不为0则转移到标号RIGHT1处AJMP RIGHT ;绝对转移至RIGHT处;***************************************************************************** ; /*延时子程序*/;***************************************************************************** ;使用不停的跳转来实现延时，DELAY: MOV R5,#10DELAY1: MOV R6,#50DELAY2: MOV R7,#250DJNZ R7,$DJNZ R6,DELAY2 ;R6-1,不为0则转移至DELAY2，执行2*200*10usDJNZ R5,DELAY1 ;R5-1,不为0则转移至DELAY1，执行2*10usRET ;退出子程序执行END七．硬件设计（1）P1口某一I/O口线反转输出电路(2) P1口输出电路八．实验连接图九．实验原理图:十．仿真器的设置步骤：仿真模式设置：8752 模式。
实验二P1口控制LED发光二极管
实验二 P1口控制LED发光二极管一、实验目的1、进一步熟练Proteus及Keil软件的基本操作2、掌握8051单片机P1口的使用方法3、掌握LED发光二极管的原理及使用方法4、学习汇编程序的调试及仿真方法二、实验电路三、实验内容及步骤：要求：8个LED发光二极管循环左移显示（发光的移位），间隔时间为一秒。
1、使用Proteus画出电路原理图2、在Keil uVision中完成程序编辑、调试及编译，生成.HEX文件3、进行Protues与Keil uVision联动的相关设置：4、在Proteus中仿真运行。
四、思考1、将本实验的实验现象改为“不发光二极管循环移位”。
2、将本实验的实验现象改为“每隔0.5秒发光二极管循环移位”。
参考程序：ORG 0LJMP MAINORG 30H MAIN: MOV A,#0FEH LOOP: MOV P1,ALCALL DELAYRL ASJMP LOOP DELAY: MOV R7,#20H DELAY1:MOV R6,#200 DELAY2:MOV R5,#123DJNZ R5,$DJNZ R6,DELAY2DJNZ R7,DELAY1RETEND实验三数码管静态显示实验一、实验目的1、进一步熟悉51系列单片机2、了解8051单片机P0口的使用方法3、掌握共阴极数码管的原理及使用方法4、学习8051的编程、调试、编译、仿真。
二、实验电路图3 数码管静态显示电路原理图注：数码管要从元件库选择Optoelectronics类中的7SEG-COM-CAT-GRN。
三、要求及步骤：要求：在七段数码管上以递增方式循环显示数字0—9，间隔时间为一秒。
1、使用Proteus画出电路原理图2、在Keil uVision中完成程序编辑、调试及编译，生成.HEX文件3、进行Protues与Keil uVision联动的相关设置：4、在Proteus中仿真运行。
四、思考1、为什么要将P0口各引脚通过电阻R3-R9接到电源？2、如何在共阴数码管上循环显示十六进制数字0—F（不区分字母的大小写）？3、怎样修改程序使数字以递减方式循环显示？4、若用共阳极数码管应如何修改电路和程序，才能完成本实验的功能？参考程序：ORG 00HLJMP STARTORG 30HSTART: MOV DPTR,#TABLES1: MOV R4,#00HS2: MOV A,R4MOVC A,@A+DPTRMOV P0,ALCALL DELAYINC R4CJNE R4,#0AH,S2SJMP S1DELAY: MOV R5,#20 ;延时子程序D2: MOV R6,#200D1: MOV R7,#123DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABLE: DB 3FH,06H,5BH,4FH,66H ;段码表DB 6DH,7DH,07H,7FH,6FHEND实验四基本输入/输出实验一、实验目的1、进一步熟悉8051单片机并行I/O口的使用方法3、掌握并行I/O口输入/输出操作的方法4、学习8051的编程、调试、编译、仿真。
实验二p3.3口控制p1口实验
工商学院 单片机实验
• 一、实验目的 • 1、掌握P1口和P3口的使用方 法； • 2、学习跳转指令的用法；
单片机实验
• 二、实验内容 • P3.3口作为输入口，外接脉冲 信号，P1口作为输出口，接八 只发光二极管。 • 要求：P3.3口每输入一个脉冲 信号， P1口控制的发光二极管 按照十六进制加一的方式点亮。
单片机实验
开始
三、程序流程
是
P3.3为高吗？ 否 延时 是
P3.3真为高吗？
否 P3.3为低吗？ 是
否
延时
是 P3.3真为低吗？
否 P1口按照十六进制加一顺序点亮
单片机实验
四、实验电路图
单片机实验
• • • • • •
五、接线 P1.0-P1.7接在八只发光二级管； P3.3口接开关； 六、相关知识介绍 1、P1口按照十六进制加一的顺序点亮； 2、JB和JNB分别代表什么意思，有何不同？
单片机实验
• 思考题： • 1、说出跳转和调用指令的区别是什么？ 。 • 2、总结P3口的其它功能。
单片机实验
单片机实验
3、按键的去抖动
单片机实验
• 程序框架
ORG 0000H
START:
A1:
MOV A,#00H
JB P3.3,A1 LCALL DELAY JB P3.3,A1
A2: AY: END
….
单片机实验
重点
• • • • 编程重点 1、输入脉冲信号的判断 2、I/O在作为输入口的时候应注意什么？ 3、跳转和调用的区别是什么？
P1口、P3口输入、输出实验
P1口、P3口输入、输出实验1P1口输入、输出实验一.实验要求1.P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
2.P1口做输入口，接八个拨动开关，以实验机上74LS273做输出口，编写程序读取开关状态，将此状态，在发光二极管上显示出来。
二.实验目的1.学习P1口的使用方法。
2.学习延时子程序的编写和使用。
三. 实验电路及连线三. 实验电路及连线实验一时，P1.0-P1.7接L0-L7。
实验二时，P1.0-P1.7接K0-K7，PO0-PO7接L0-L7。
CS273接第7 模块地址译码的F200。
四.实验说明1.P1口是准双向口。
它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。
因为内部上拉电阻阻值是20KΩ~40KΩ，故不会对外部输入产生影响。
若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。
2.延时子程序的延时计算问题对于程序 DELAY:MOV R0，#00HDELAY1:MOV R1，#0B3HDJNZ R1，$DJNZ R0，DELAY1查指令表可知 MOV ，DJNZ 指令均需用两个机器周期，而一个机器周期时间长度为12／11.0592MHz ，所以该段程序执行时间为：（（0B3＋1）×256＋1）×2×12÷11059200＝100.002mS五.实验框图程序框图：六 程序P1口输入：ORG 0000HAJMP MAINORG 0100HMAIN: MOV A,#0FEHLOOP1: MOV P1,AACALL DELAYRL ACJNE A,07FH,LOOP1AJMP MAINDELAY: MOV R7,#10HDELAY0:MOV R6,#7FHDELAY1: MOV R5,#7FHDELAY2: DJNZ R5,DELAY2DJNZ R6,DELAY1DJNZ R7,DELAY0RETENDP1口输出：ORG 0000HLJMP STARTSTART: MOV DPTR,#0F200HMOV P1, #0FFHMOV p0, #0FFHREAD: MOV A, P1CPL AMOVX @DPTR, AAJMP READEND2P3口输出控制继电器实验一.实验要求利用P3.5输出高低，控制继电器的开合，实现对外部装置的控制。
《机电一体化技术》P1口输入和输出实验实验
《机电一体化技术》P1口输入和输出实验实验一、实验目的（1）学习Keil uVision软件的使用；（2）学习P1口的使用；（3）学习单片机与外部设备的连接。
二、设备名称THSMS-C型可编程控制器及单片机高级实验装置GZ-03挂箱；三、实验内容用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。
四、实验步骤1、使用单片机最小应用系统模块。
关闭该模块电源，用扁平数据线连接单片机P1口与八位逻辑电平显示模块。
2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。
3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着新建并添加源程序，进行编译，直到编译无误。
4、进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。
5、打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。
发光二极管单只从右到左轮流循环点亮。
五、实验结果说明：流水灯能够循环依次点亮六、简要回答问题：1、如果要求发光二极管从左向右点亮，应该如何修改程序？将累加器坐环移改为累加器右环移即将程序中的RL改为RR。
2、如果要求改变发光二极管循环点亮的切换速度，应该如何修改程序？改变延时时间即改变程序中的R2的值即可。
七、总结实验中出现的问题及解决方法：接线过程中线较多出现交叉现象以及接错现象，为解决这种现象我认真反复多次检查并认真修改解决了接错问题同时通过设置导线标签顺利减少了连线的数量。
八、流程图及源程序接线图。
单片机实验报告2
《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。
2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。
编写程序读取开关状态，将此状态在发光二极管上显示出来。
编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。
三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。
它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。
（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。
4、分别连接硬件并执行相关程序，记录结果。
四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。
单片机实验报告
单⽚机实验报告单⽚机原理及接⼝技术实验报告班级学号:姓名:实验⼀P1⼝输⼊输出实验与P1、P3⼝输⼊输出实验⼀、实验⽬的及任务学习P1、P3⼝的使⽤⽅法，熟练HICE单⽚机试验系统的操作步骤。
⼆、实验总体设计本实验分为两部分：P1⼝和P1、P3⼝输⼊输出实验。
1、P1⼝是⼀个准双向⼝，外接⼋个发光⼆极管，连续运⾏程序，发光⼆极管循环点亮2、P3⼝作为输⼊读取开关状态，P1⼝作为输出⼝，连续运⾏程序，发光⼆级管显⽰开关状态。
3、设计思路如下：（1）、开始——>P1⼝初始化——>点亮⼀位发光⼆极管——>右移⼀位——>循环；（2）、开始——>初始化——>P3⼝开关状态送到P1⼝——>驱动发光⼆极管——>延时三、试验程序框图及实验电路（实验电路及连线详见附录）四、软件设计⼀、P1⼝输⼊输出程序代码：#inc lud e#def ine uc har un sig ned ch ar#def ine ui nt uns ign ed intucha r r rc(uch ar a,n);ucha r r rc(uch ar a,n) //循环右移⼦程序{ucha r b,c;b=a<<(8-n);c=a>>n;a=c|b;retu rn(a);}void ma in(){ucha r i,te mp;uint j;P1=0xff;loop:temp=0x7f;for(i=0;i<8;i++){P1=r rc(tem p,i);for(j=0;j<30000;j++);//延时}}⼆、和P1、P3⼝输⼊输出实验。
#i ncl ude#def ine uc har un sig ned ch ar#def ine ui nt uns ign ed intvoid ma in(){uint j;loop:P1=0XFF;P1=P3;//读取P3⼝状态送P1⼝for(j=0;j<5000;j++);//延时goto lo op;}五、硬件设计1、仿真模式设置：8752模式，仿真存储器模式选择：内程序存储器外数据存储器；2、仿真器P3.6/P3.7短路块设置在WR/RD状态（见仿真器说明书跳线设置）。
单片机P1口输入输出实验
单片机P1口输入输出实 验
单片机可靠的复位是保证单片机正常运行的关键因素。 因此，在设计复位电路时，通常要使RST引脚保持10ms以 上的高电平。当RST从高电平变为低电平之后，单片机就从 0000H地址开始执行程序。本电路是上电自动复位。
将8个LED接在单片机P1端口的P1.0-P1.7引脚上，注意 LED有长短两个引脚，分别表示正负极，其中较短的负极接 单片机，较长的为正极,通过限流电阻R与Vcc相连。
单片机P1口输入输出实 验
单片机端口是集数据输入缓冲、数据输出驱动及 锁存等多项功能一体I/O的电路，特别是把握它准 双向、多功能的特点。单片机4个并行端口是P0、 P1、P2、P3。本实验只讨论P1端口。
１、实验目的
通过实验了解P1口作为输入输出方式使用 时，CPU对P1口操作方式。
•1
单片机P1口输入输出实 ２、验实验要求（1)、2)为必做，3)为选做）
•11
单片机P1口输入输出实验
图３ P1端口的一位结构
•12
单片机P1口输入输出实验
５、程序设计
P1口输出控制程序的设计主要包括控制输出程序设计与延时程序设计。 （1）输出控制：当P1.5端口输出低电平，即P1.5=0，这时LED亮，反 之，LED灭，可以使用P1.5=0指令使P1.5端口输出低电平，同样利用指 令使P1.5端口输出高电平。
灭；
状态3：8个LED发光二极管
全灭后，从左右两边开始同时点亮LED发光二极管，全亮
后，8个LED发光二极管再明暗一起闪烁2次 ？
•3
单片机P1口输入输出实 验
３、实验设备与仪器 单片机应用与仿真开发实验台，PC机，
E6000/L仿真器+POD-51仿真头、 Wave软硬件仿真软件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在开始实验二之前，先在实验一（认真分析实验一的代码）的基础上实现如下花型（0表示灯亮，1表示灯灭）：
花型之二：即每次亮灯两个进行移动
0 0 1 1 1 1 1 1
1 0 0 1 1 1 1 1
1 1 0 0 1 1 1 1
1 1 1 0 0 1 1 1
1 1 1 1 0 0 1 1
1 1 1 1 1 0 0 1
1 1 1 1 1 1 0 0
1 1 1 1 1 0 0 1
1 1 1 1 0 0 1 1
1 1 1 0 0 1 1 1
1 1 0 0 1 1 1 1
1 0 0 1 1 1 1 1
0 0 1 1 1 1 1 1 花型之三（跑马灯）：1 1 1 1 1 1 1 1
0 1 1 1 1 1 1 1
0 0 1 1 1 1 1 1
0 0 0 1 1 1 1 1
0 0 0 0 1 1 1 1
0 0 0 0 0 1 1 1
0 0 0 0 0 0 1 1
0 0 0 0 0 0 0 1
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 1
0 0 0 0 0 0 1 1
0 0 0 0 0 1 1 1
0 0 0 0 1 1 1 1
0 0 0 1 1 1 1 1
0 0 1 1 1 1 1 1
0 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1
实验二P1口输入、输出实验
一.实验要求
1、P1口做输出口，接共阳七段显示器，编写程序，显示0到9中的任意一个数字。
2、P1口做输出口，接共阳七段显示器，编写程序，循环显示0到9（延时程序段可以使用实验一种的程序段）。
3、P1口做输入口，接四个开关，编写程序读取开关状态，将此状态在四个发光二极管上显示出来。
二.实验目的
1、学习P1口的使用方法。
2、学习延时子程序的编写和使用。
三.实验电路及连线（见附件）
四.实验说明
1、P1口是准双向口。
它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。
因为内部上拉电阻阻值是20KΩ~40KΩ，故不会对外部输入产生影响。
若不先对它置高，且原来是低电平，则MOS 管导通，读入的数据是不正确的。
2、延时子程序的延时计算问题（晶振频率为12MHz，请在实验报告中分析如何延时200ms 的）对于程序
DELAY:
MOV R5,#20 ; 延时200ms
D2:
MOV R6,#20
D1:
MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
DJNZ R5,D2
RET
五.实验程序（见附件）
P1口做输出口，接共阳七段显示器，编写程序，显示0到9中的任意一个数字
P1口做输出口，接共阳七段显示器，编写程序，循环显示0到9（两个程序都可以用）
P1口做输入口，接四个开关，编写程序读取开关状态，将此状态在四个发光二极管上显示出来，实验中将代码中MOV P1,#0FFH语句删除后再改变开关状态观察发光二极管状态，请分析原因。
