压铸工艺与模具设计 第4章 压铸工艺(第3次课)
压铸工艺与模具设计
压铸工艺与模具设计压铸是一种常见的金属成型工艺，通过将熔融金属注入到预先设计的模具中，经过冷却与固化，得到所需形状的金属制品。
压铸工艺具有高效、精度高、生产周期短等优点，广泛应用于汽车、机械、电子等领域。
而模具设计是实现压铸工艺的关键环节，决定了产品的质量和生产效率。
下面将从压铸工艺和模具设计两个方面进行详细阐述。
一、压铸工艺1.压铸工艺流程：首先，将金属加热至熔点，并注入到模具中；然后，通过高压注射机构，将熔融金属迅速注入模具中，并保持一段时间；待金属冷却并固化后，打开模具，取出成品。
2.压铸工艺特点：①高效、精度高：压铸通过模具的高速填充和快速冷却，能够实现高效率、高精度的生产；②生产周期短：相比其他金属成型工艺，压铸生产周期较短，适用于大批量生产；③生产成本低：压铸可以实现自动化生产，减少人工成本；④可复杂成型：压铸可以实现复杂形状、薄壁、高强度的金属制品成型。
二、模具设计模具设计是实现压铸工艺的关键环节，影响产品的质量和生产效率的重要因素。
以下是模具设计的主要考虑因素：1.模具材料选择：模具材料要具有耐磨性、耐腐蚀性、热传导性和高温强度，常用的模具材料包括铸钢、合金钢等。
2.模具结构设计：模具结构设计要考虑产品的形状、尺寸及要求，尽可能减少产品缺陷和铸件结构应力，提高生产效率和产品质量。
3.模具冷却系统设计：模具冷却系统的设计直接影响到成品的质量和生产效率。
合理的冷却系统设计可以加快铸件凝固速度，减少缺陷的产生。
4.模具排气系统设计：排气系统的设计对于排除铸件中的气体孔洞和缺陷非常重要，合理的排气系统设计能够提高产品质量。
5.模具表面处理：模具表面处理可以提高成品的表面质量和延长模具寿命，常见的表面处理方式包括硬镀铬、熔融硬化、电镀等。
总结：综上所述，压铸工艺与模具设计是密切相关的。
压铸工艺具有高效、精度高、生产周期短等优点，模具设计是实现压铸工艺的关键环节，包括模具材料选择、模具结构设计、模具冷却系统设计、模具排气系统设计和模具表面处理。
压铸工艺
压铸产品基本工艺流程及影响铝合金压铸模寿命的因素【摘要】压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。
而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。
模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。
【关键词】压铸工艺压力速度温度时间寿命影响。
目录绪论 (1)第一章概述 (2)1.1 压铸工艺概述 (2)1.11压铸工艺原理 (3)1.12压铸工艺的特点 (5)1.13压铸工艺的应用范围 (6)第二章压铸合金 (7)2.1 压铸合金 (7)2.11对压铸合金的基本要求 (8)2.12各类压铸铝合金 (9)第三章压铸件的结构设计 (13)3.1功能结构设计 (13)3.11压铸件的尺寸精度及加工余量 (14)3.12压铸件的表面质量 (15)第四章压铸工艺 (16)4.1 压力 (16)4.11压射压力 (16)4.12 胀模力 (18)4.2 速度 (19)4.21压射速度 (19)4.22内浇口速度 (20)4.23内浇口速度与压射速度和压力的关系 (21)4.3 温度 (22)4.31合金浇注温度 (22)4.32内浇口速度对合金温度的影响 (23)4.33压铸模的温度 (24)4.4 时间 (24)4.41填充时间和增压建压时间 (24)4.42持压时间和留模时间 (25)4.5 压铸涂料 (26)4.51压铸涂料的作用和压铸涂料的要求 (26)4.52压铸涂料的使用 (27)第五章影响铝合金压铸模寿命的因素 (28)5.1模具结构设计的影响 (28)5.2热处理工艺的影响 (29)5.3模具制造的影响 (30)5.4模具装配的影响 (30)5.5模具的使用维护 (31)结论 (32)致谢辞 (33)参考文献 (34)绪论压铸工艺是一种高效率的少、无切削金属的成型工艺，从19世纪初期用铅锡合金压铸印刷机的铅字至今已有150多年的历史。
压铸工艺
4.全立式冷压室压铸机的压铸过程
(1)冲头上压式
2
3
4 5 6
7
1
1—压射冲头 2—熔融合金 3—压室 4—动模 5—定模 6—型腔 7—余料
a）熔融合金浇入压室 c）开模→冲头上升推出余料
b）合模→压射→熔融合金充填型腔 d）推出压铸件→冲头复位
8
<压铸模、锻模及其他模具>
4.全立式冷压室压铸机的压铸过程
面的形状和位置精度，同时，压铸件的变形也是不可忽略的 影响因素。
表1-5 压铸件平行度和垂直度公差；
表1-6 压铸件同轴度和对称度公差。
18
<压铸模、锻模及其他模具>
二.压铸件的表面质量
压铸件的表面粗糙度值，一般比模具成型表面的粗糙度 值低两级。新模具可获得Ra值为0.8μm的压铸件。
模具在正常使用寿命内： 锌合金铸件Ra=1.6-3.2μm 铝、镁合金铸件Ra=3.2μm 铜合金铸件受模具龟裂的影响表面质量最差。
6.经济效益好。
11
<压铸模、锻模及其他模具>
但是压铸生产也存在一些缺点： 1.压铸件易出现气孔和缩松； 2.不适合小批量生产； 3.模具的寿命低； 4.受压铸件结构和合金种类所限。
目前主要压铸锌合金、铝合金及铜合金，黑色合金压铸生产尚不普遍。
12
压铸模、锻模与其他模具
第一章
压铸工艺
Chapter2 The technology of die casting
<压铸模、锻模及其他模具>
四.压铸件的结构工艺性
1.压铸件的壁厚
厚壁压铸件中心层晶粒较大，易产生气孔、缩孔等缺陷，使其强度 和致密性随壁厚的增大而下降。 因此，在保证强度和刚度的前提下，应尽量减小壁厚，通常工艺条 件下以不超过4.5mm为宜。同时，要尽量使各截面壁厚均匀，在较厚部 分采用设加强肋的方法防止铸件缺陷。 需要注意的是，铸件壁厚太薄将会导致欠铸、冷隔现象的产生。
压铸工艺与模具设计
压铸工艺与模具设计压铸工艺与模具设计课程教学大纲课程名称：压铸工艺与模具设计适用专业（群）：模具设计与制造一、本课程的性质及在整个专业培养方案中的地位、作用和总体目的、要求：1、课程性质压铸工艺与模具设计是一门培养学生具有一定压铸模设计能力的专业选修课。
本课程在教学内容方面着重基本知识、基本理论和基本方法，在培养实践方面应着重模具设计技能的基本训练。
2、课程学习目标和基本要求：通过本课程教学，学生应达到下列学习目标：（1）熟悉压铸机的工作原理、结构型式与型号选择。
（2）掌握常用压铸合金的特点及压铸工艺参数的选择。
（3）掌握压铸模设计的基本原理，成型模具的组成，各部分的作用，设计要点。
了解压铸模与塑料注射模的设计与制造区别。
（4）通过课堂教学和现场参观培养学生具有设计一般复杂压铸模具的初步能力。
3、课程类型：专业课4、先修课程：《机械制图》、《机械设计》、《互换性与技术测量》、《金属材料及热处理》和《液压与气压传动》等。
二、课程内容及课时分配序号主要内容重点难点课时第一章绪论压铸的实质及工艺过程，压铸的特点，压铸的应用范围，压铸的发展史。
重点：压铸的特点、实质和工艺过程。
本章属介绍性内容，不存在难点2第二章压铸过程原理及常用压铸合金压铸压力和压铸速度，液态金属充填铸型的理论（喷射充填、全壁厚充填、三阶段充填），常用压铸合金的要求（压铸合金的分类、主要性质和选用）。
压铸压力、压铸速度和充填形态对压铸质量的影响，合金的选用。
压铸压力和压铸速度。
4第三章压铸机压铸机的分类，压铸机的压铸过程及特点，压铸机的合模机构和压射机构，压铸机的选用。
压铸机的选用，压室容量的估算，开模行程的核算压铸机的选用。
6第四章压铸件结构设计及压铸工艺压铸件结构设计，压铸工艺参数选择（包括压力、速度、温度和时间），压铸涂料的作用、要求和选用，压铸件的清理、浸渍、后处理和表面处理，半固态压铸的特点、成形方法及应用，其他特殊压铸工艺（包括真空压铸、充氧压铸、精速密压铸等）压铸件结构设计和压铸工艺参数选择。
压铸工艺与模具设计
压铸工艺与模具设计压铸是一种将熔化的金属，通过模具施加高压力注入到模具腔中，然后在熔融金属冷却硬化后，得到所需形状和尺寸的零件的工艺过程。
压铸工艺通常适用于生产大批量、高精度、复杂形状的零件。
本文将探讨压铸工艺和模具设计的相关内容。
首先，压铸工艺的步骤通常包括以下几个环节：模具准备、熔化金属、注射过程、冷却固化和模具开合。
在模具准备阶段，需要设计和制造出合适的模具来满足产品的形状和尺寸要求。
模具通常由两部分组成，上模和下模，通过模具腔来形成零件的形状。
熔化金属通常使用锌合金、铝合金或镁合金等。
在注射过程中，熔化金属被注入到模具腔中，并施加高压力以保证充满整个腔体。
随后，冷却固化过程中，熔化金属冷却变硬，形成所需的零件形状。
最后，模具开合以取出成品零件，准备进行后续的加工和表面处理。
在模具设计方面，需要考虑以下几个关键因素：零件的形状和尺寸、模具材料的选择、模具结构设计和冷却系统设计。
首先，要根据产品的形状和尺寸要求，设计出相应的模具腔。
模具腔的设计需要保证零件的形状完整、尺寸精确，并能满足产品的功能要求。
其次，模具材料的选择非常重要。
常用的模具材料包括工具钢、热作钢和硬质合金等。
模具材料需要具有足够的强度和韧性，以承受高压力和高温的影响，并具有良好的耐磨性。
然后，模具结构设计需要考虑模具的刚度和稳定性。
模具结构应该合理布置，以减少零件变形和缩孔等缺陷。
最后，冷却系统的设计对于压铸工艺的质量和效率都有很大的影响。
冷却系统通常包括冷却通道和冷却剂。
冷却通道的布置应合理，以实现均匀的冷却效果。
冷却剂的选择需要考虑其散热性能和耐腐蚀性能，以确保模具的冷却效果。
在实际应用中，压铸工艺和模具设计都面临着一些挑战。
首先，零件的形状和尺寸越复杂，模具设计的难度就越大。
一些复杂形状的零件可能需要设计多个活动模块和滑动芯来实现。
这对模具制造和使用都提出了更高的要求。
其次，模具材料的选择和模具结构的设计都会影响到产品的质量和寿命。
压铸工艺与模具设计

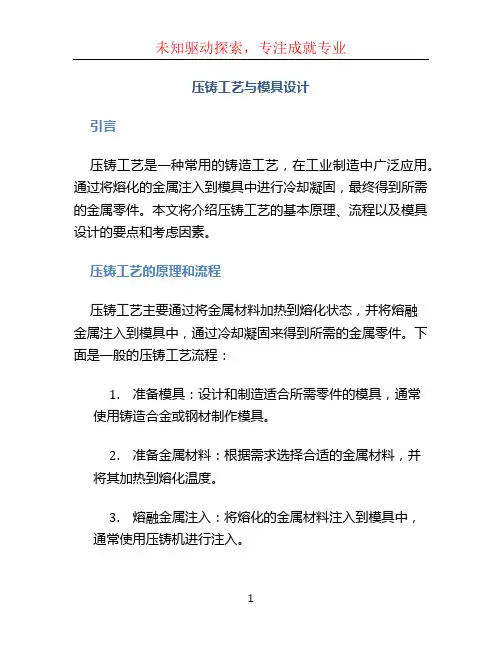

压铸工艺与模具设计引言压铸工艺是一种常用的铸造工艺，在工业制造中广泛应用。
通过将熔化的金属注入到模具中进行冷却凝固，最终得到所需的金属零件。
本文将介绍压铸工艺的基本原理、流程以及模具设计的要点和考虑因素。
压铸工艺的原理和流程压铸工艺主要通过将金属材料加热到熔化状态，并将熔融金属注入到模具中，通过冷却凝固来得到所需的金属零件。
下面是一般的压铸工艺流程：1.准备模具：设计和制造适合所需零件的模具，通常使用铸造合金或钢材制作模具。
2.准备金属材料：根据需求选择合适的金属材料，并将其加热到熔化温度。
3.熔融金属注入：将熔化的金属材料注入到模具中，通常使用压铸机进行注入。
4.冷却凝固：待金属材料注入模具后，通过冷却凝固使金属快速凝固。
5.脱模：将凝固的金属零件从模具中取出。
6.毛坯处理：对取出的凝固金属零件进行表面处理和去除余料等工艺。
7.检验和加工：对凝固金属零件进行检验，如尺寸、重量、表面质量等，并根据需要进行进一步的加工。
模具设计的要点和考虑因素模具设计是压铸工艺中至关重要的一环，直接影响到最终零件的质量和性能。
以下是模具设计的一些要点和需要考虑的因素：1.零件结构：根据零件的结构和尺寸设计合适的模具，包括模具的外形、内腔和结构等方面。
2.材料选择：选择适合的模具材料，考虑到耐磨性、导热性和耐腐蚀性等因素。
3.流道设计：合理设计模具内的金属流道，以确保熔融金属能够均匀地填充整个模具腔体，并减少浇注过程中的气泡和杂质。
4.冷却系统设计：设计合理的冷却系统，以加速金属的凝固过程，并减少零件内部的应力和变形。
5.脱模设计：设计合适的脱模系统，以便顺利地将凝固的金属零件从模具中取出。
6.模具维护和修复：考虑到模具的使用寿命，设计易于维护和修复的结构，以延长模具的使用寿命。
结论压铸工艺是一种常用的铸造工艺，通过将熔化的金属注入到模具中进行冷却凝固，可以得到所需的金属零件。
模具设计是压铸工艺中关键的一环，直接影响到最终零件的质量和性能。
压铸工艺
第三部分压铸工艺一、工艺参数1、压力参数：①压射力用压射压力和压射比压来表示，是获得组织致密、轮廓清晰的压铸件的主要因素，在压铸机上其大小可以调节。
②压射压力压射时压射油缸内的油压，可以从压力表上直接读出，是一个变量，当压铸机进入压射动作时产生压射压力，按照压射动作分段对应的称为一级压射压力（慢压射压力）、二级压射压力（快压射压力）等；增压阶段后转变为增压压力，此时的压射压力达到极大值。
③压射比压压射时压室内金属液在单位面积上所受的压力，简称比压。
可通过改变压射力或更换不同直径的压室及冲头来进行调整。
计算公式为：比压＝压射力÷（冲头直径）²×4/π2、速度参数：①压射速度压射时冲头移动的速度。
按照压射过程的不同阶段，压射速度分为慢压射速度（低速压射速度）和快压射速度（高速压射速度）。
一般慢压射速度的选择根据“压室充满度”（即压室内金属液的多少，用百分比快压射速度，是在一定填充时间条件下确定的。
根据铸件的结构特征确定其填充时间后，可用以下公式进行计算：快压射速度=坯件重量/合金比重/压室内截面积/填充时间×[1+（N-1）+0.1]式中“坯件重量”含浇冒系统；“N”为型腔穴数；“填充时间”可查表得到。
按此公式计算出来的快压射速度，是获得优质铸件的理论速度，实际生产中选其1.2倍；对有较大镶嵌件的铸件时可选1.5～2倍。
②内浇口速度金属液在压力作用下通过内浇道导入型腔时的线速度,称为内浇口速度。
内浇口速度对铸件质量有着重要影响，主要是表面光洁度、强度和塑性等方面。
内浇口速度的大小可通过查表得到，调节的方法有：调整压射速度、改变压室直径、调整比压、改变内浇口截面积。
铸件平均壁厚、填充时间、内浇口速度对照表3、时间参数：①填充时间金属液自开始进入型腔到充满铸型的过程所需要的时间。
影响填充时间的因素有：金属液的过热度、浇注温度、模具温度、涂料性能与用量、排气效果等。
压铸件结构设计和压铸工艺
〔一从简化模具结构、延长模具使用寿命考虑
• 避免内侧凹 • 针对要求采取的措施有： • 1>外形不加大,内部形状凸出至底部〔见下图a>. •
2>局部加厚,内形加至底部,外形加至分型面处,从而消除侧 凹〔见下图b> .
3>原凸台形状不改变,在零件底部开出通孔,模型成型镶件 可以从通孔处插入形成台阶〔见下图c>.
8.压铸嵌件 镶铸件的作用有如下几个方面：
1、加强压铸件某些部位的强度、耐磨性、导电性、成绝缘 性等.如：铝中铸人钢件提高强度,铸入蓝宝石提高耐磨 性,铸入绝缘材料降低成本及提高绝缘性,铸入铁心赋予 导磁性等；
2、清除压铸件过于复杂的型腔以及内侧凹形无法压铸的型 腔；
3、消除热节,避免疏松；
4、利用低熔点金属压铸代替贵金属,如用高硅铝代替青铜；
〔四加工余量
压铸件能达到较高的精度,故多数的表面和部件都 不必进行机械加工,便可直接装配使用.同时还有 以下两个原因也不希望对压铸件进行机械加工：
1>压铸件表层坚实耐磨,加工会失去这层好的表皮；
2>压铸件有时有内部气孔存在,分散而细小的气孔 通常是不影响使用的,但机械加工后却成为外露 气孔,反而可能影响使用.
• 压铸件壁厚的极限范围： • 压铸件壁厚的极限范围很难加以限制.通常可按铸件
各个壁厚表面积的总和来选择适宜的壁厚.在零件的工艺 性能好以及压铸生产中又具备良好的工艺条件时,还可以 压铸出更薄的壁. • 这时,锌合金铸件最小壁厚度为0.5mm,铝合金铸件最小 厚度为0.7mm,镁合金铸件最小厚度为0.8mm,铜合金铸件 最小厚度为1mm.
〔±,但其偏差值为CT6级公差的1/2.
3、非配合尺寸,根据铸件结构而定.
《压铸工艺与模具设计》教学大纲
《压铸工艺与模具设计》教学大纲一、课程的性质、地位与任务本课程是模具设计与制造专业的一门专业选修课，本课程主要任务是给学生传授有关金属压力铸造的基本知识、培养学生设计常用金属压力铸造模具、选择压铸合金和压铸机的基本能力，为学生毕业设计夯实基础。
二、教学基本要求本课程主要包括压铸原理及其理论基础、压铸合金、压铸件设计、压铸工艺、压铸新工艺、压铸机、压铸模设计概述、压铸模结构设计、压铸模的技术要求、压铸模的失效形式和提高压铸模寿命的措施、压铸模结构图例等几个部分。
通过教学的各个环节使学生达到各章中所提的基本要求。
实践课是重要的教学环节，教师必须予以重视。
第一章概述……2学时本章教学目的和要求：压力铸造的原理、过程及特点；压力铸造工艺的应用范围；典型压铸填充理论，影响压铸件气孔的因素。
重点和难点：压力铸造的原理、过程及特点第一节金属压铸原理与压铸过程一、金属压铸原理二、压铸过程第二节金属充填铸型的形态一、金属充填理论二、理想充填形态在三级压射中的获得三、几种充填形态第三节压铸工艺的应用范围一、压铸的特点二、压铸的应用范围三、第四节典型的压铸填充理论四、金属的填充理论五、压铸过程中理想流态的获得六、影响压铸件气孔率的因素第二章压铸合金……4学时本章教学目的和要求：常用压铸合金的特点、常用压铸铝合金应用、领会压铸合金与压铸机的选择。
重点和难点：常用压铸合金的特点第一节国产常用压铸合金的特点和用途一、常用压铸合金的特点二、常用压铸合金的用途第二节压铸铝合金一、Al－Si合金二、Al－Mg合金三、Al－Zn合金四、特殊性能的压铸铝合金第三节压铸合金与压铸机的选择一、压铸合金的选择二、压铸机的选择第三章压铸件设计……6学时本章教学目的和要求：压铸件精度、表面粗糙度及加工余量的概念及其选用方法；压铸件结构设计（壁厚、连接过度与圆角、铸造斜度、铸孔与槽、肋、齿与螺纹、凸纹、凸台、文字与图案）；应用压铸件结构设计的工艺性原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上次课重点内容回顾
4.3 温 度
4.3.1 合金浇注温度 4.3.2 模具温度和模具热平衡
4.4 时 间
4.4.1 填充时间与增压建压时间 4.4.2 持压时间与留模时间
合金浇注温度
合金浇注温度是指金属液自压室进入型腔的平均 温度。
一般浇注温度高于合金液相线温度20~30℃。 浇注前对压室、冲头及浇勺应充分预热。 选择浇注温度时，还应综合考虑压射压力、压射
填充时间取决于哪些因素
1. 压铸件的体积及复杂程度
体积大而形状简单的，充填时间要长些；体积 小而形状复杂的，填充时间应短些。
2. 压铸件的质量要求
填充时间对压铸件质量的影响明显：如要求压 铸件表面粗糙度低，则应快速填充；如要求卷 入压铸件内的气体少，则应相对慢速填充。
填充时间取决于哪些因素
3. 内浇口截面积和内浇口速度
➢ 因此，压铸过程中金属液的流动性主要靠压力和 压射速度来保证。
合金浇注温度
合金浇注温度
模具温度和模具热平衡
为什么要对模具进行预热？
避免金属液在模具中因激冷而使流动性迅速降低 ，导致铸件不能顺利充型；
即使成型也因激冷而增大线收缩，使压铸件产生 裂纹或表面粗糙度增加；
避免金属液对低温压铸模的热冲击，减轻热疲劳 、延长模具寿命；
模具温度
压铸模温度与合金浇注温度之间的关系：
对薄壁复杂件取上限，厚壁简单件取下限。
压铸模温度对压铸件力学性能的影响
压铸模温度对压铸件力学性能的影响
模具的热平衡
压铸模的温度直接影响压铸件的质量和生 产效率。为了保证压铸生产的连续进行， 在每一个压铸循环中，金属液传给模具的 热量、模具自然散热及通过冷却系统传走 的热量应保持平衡。
模具温度过高时，会使压铸件因冷却缓慢而晶粒粗 大，并且带来金属粘模、压铸件因顶出温度过高而 变形、模具局部卡死或损坏、延长开模时间、降低 生产率等问题。此时，应采取冷却措施，使模具保 持热平衡。
如何实现模具的预热及冷却
模具预热：
一般用煤气喷烧、喷灯、电热器或感应加热。
模具冷却：
通常用压缩空气、水或化学介质等其他液体进 行冷却。冷却介质应在压铸模预热前及时通入 ，以免因激冷而使压铸模产生裂纹甚至破裂。
增压建压时间
✓ 增压建压时间是指从金属液充满型腔的瞬间开始， 至达到需的时间。
✓ 从压铸工艺角度来说，这一时间越短越好。但压铸 机压射系统的增压装置所能提供的增压建压时间是 有限度的，性能较好的机器最短建压时间也不少于 0.01 s。
增压建压时间
冷却系统的设计与计算
设计与计算依据的模具热平衡关系式：
冷却系统的设计与计算
冷却系统的设计与计算
模具自然传走的热量主要是辐射散热，其次是对流 散热和压铸模座板的传导散热。
冷却系统的设计与计算
冷却系统的设计与计算
冷却系统的设计与计算
冷却系统的设计与计算
4.4 时 间
时间不是一个独立因素，它与比压、内浇 口速度、内浇口截面积等因素密切相关。
当压铸件体积确定后，充填时间与内浇口速度 和内浇口截面积之乘积成反比。不能孤立地认 为内浇口速度越大，其所需的充填时间越短。
填充时间 t = m /ρ*A*V m-铸件重量；ρ-金属液密度； A-内浇口截面积；V-内浇口速度
填充时间取决于哪些因素
4. 内浇口的厚度
如果内浇口截面积虽大，但很薄，由于压铸金 属呈黏稠的“粥状”，黏度较大，通过薄的内 浇口时受到很大阻力，则将使填充时间延长， 而且会使动能过多地损失，转变成热能，导致 内浇口处局部过热，可能造成粘模。
➢ 增压压力建立起来后，要保持一定时间，使压射 冲头有足够时间将压力传递给未凝固金属，使之 在压力下结晶，以便获得组织致密的压铸件。
持压时间
持压时间的长短与合金材料及铸件壁厚等因素有 关：熔点高、结晶温度范围大或厚壁的铸件，持 压时间需长些，反之，则可短些。
充模快慢对压铸件质量的影响：
压铸生产时，要求金属液尽快充填压铸模腔。 充模太慢，在型腔充满前合金即开始冷却凝固， 使压铸件产生各种缺陷。 充模太快，压铸件内气体增多，孔隙率增大。
填充时间
金属液自开始进入模具型腔到充满型腔 所需要的时间称为填充时间。 压铸时，不论合金种类和铸件的复杂程 度如何，一般填充时间都是很短的，中 小型压铸件仅0.03~0.20 s，或更短。
✓ 增压建压时间取决于型腔中金属液的凝固时间 。凝固时间长的合金，增压建压时间可长些， 但必须在浇口凝固之前达到增压比压，因为合 金一旦凝固，压力无法传递，即使增压也起不 了压实作用。因此压铸机增压装置上，增压建 压时间的可调性十分重要。
持压时间
➢ 从金属液充满型腔到内浇口完全凝固，冲头压力 作用在金属液上所持续的时间称持压时间，亦即 增压比压持续的时间。
如何实现模具热平衡
模具热平衡关系式的精确计算十分困难，压铸件 的形状、尺寸、壁厚、环境温度、模具大小、合 金成分等均影响散热效果。
通常先粗略计算，然后通过调整冷却系统冷却介 质的流量和流速，使模具保持热平衡。
对于中小模具，通常吸收的热量大于传走的热量 ，为达到热平衡一般应设置冷却系统。
对于大型模具，因模具体积大，热容量和表面积 大，散热快，而且大的铸件压铸周期长，模具升 温慢，因此可以不设冷却系统。
模具温度和模具热平衡
为什么要对模具进行预热？
降低型腔中的气体密度，有利于型腔中气体排除 ，获得表面光洁、轮廓清晰及组织致密的铸件；
压铸模具的间隙应在生产前通过预热加以调整， 否则合金液会穿入间隙而影响生产的正常进行。
模具温度和模具热平衡
为什么要使模具保持热平衡？
连续生产中，模具吸收金属液的热量若大于向周围 散失的热量，其温度会不断升高，尤其压铸高熔点 合金时，模具升温很快；
速度和模具温度。通常在保证成型和所要求的表 面质量的前提下，采用尽可能低的浇注温度。
合金浇注温度
➢ 浇注温度高，能提高金属液流动性和压铸件表面 质量；
➢ 但浇注温度过高，会使压铸件结晶组织粗大，凝 固收缩增大，产生缩孔缩松的倾向也增大，使压 铸件力学性能下降，并且还会造成粘模严重，模 具寿命降低等后果；
