压铸复习题

压铸复习题
导语：
压铸是一种常见的金属成型工艺，广泛应用于工业领域。

熟练掌握压铸工艺和相关知识对于从事压铸工作的人员来说至关重要。

本文将为您呈现一些压铸复习题，帮助您巩固和加深对压铸工艺的理解。

一、选择题：
1. 压铸是一种（）。

a) 金属加工工艺
b) 金属修饰工艺
c) 金属涂装工艺
d) 金属粘接工艺
2. 压铸中常用的铸型材料是（）。

a) 木材
b) 石膏
c) 金属
d) 塑料
3. 压铸的原理是通过（）。

a) 液态金属注射
b) 气压对金属施加力
c) 高温加热金属
d) 金属熔融后浇铸
4. 压铸机按激进控制方式可分为（）。

a) 手动压铸机和自动压铸机
b) 液压压铸机和机械压铸机
c) 单腔压铸机和多腔压铸机
d) 压铸机和射出机
5. 压铸中常见的缺陷有（）。

a) 气孔、夹渣、烧伤。

铸造模具设计与制造工艺考核试卷

A.砂型铸造
B.金属型铸造
C.压力铸造
D.离心铸造
17.在铸造模具设计时，如何选择合适的分型面？（]
A.根据铸件结构
B.根据铸件材料
C.根据加工工艺
D. A和B
18.下列哪种材料不适合用于铸造模具的制造？（]
A.碳素钢
B.合金钢
C.铝合金
D.陶瓷
19.在铸造模具的制造过程中，哪种加工方法可以提高模具的表面光洁度？（]
B.电镀
C.喷涂
D.涂覆耐磨涂料
5.在铸造模具的制造中，哪些加工方法常用于模具的粗加工？（）
A.铣削加工
B.车削加工
C.钻孔加工
D.磨削加工
6.以下哪些因素会影响铸件尺寸的精度？（）
A.模具材料的收缩率
B.铸造温度
C.模具加工精度
D.铸造后的冷却速度
7.铸造模具的冷却水系统设计需要考虑哪些因素？（）
A.铸件材料
B.铸造工艺
C.模具成本
D.模具寿命
2.以下哪些材料适合用于铸造模具的制造？（）
A.铸铁
B.铝合金
C.碳素钢
D.塑料
3.在铸造过程中，哪些因素可能导致铸件出现气孔？（）
A.铸造温度过高
B.模具排气不良
C.浇注速度过快
D.铸件结构复杂
4.以下哪些方法可以提高铸造模具的耐磨性？（）
A.表面淬火
C.模具加工精度
D.铸造压力
5.下列哪个因素不会影响铸件的质量？（）
A.铸造材料
B.铸造工艺
C.环境温度
D.铸造设备
6.在铸造模具设计中，什么是收缩率？（）
A.铸件尺寸与模具尺寸的比值
B.铸件冷却后尺寸减小的比例

压铸工艺及模具复习题

压铸工艺及模具复习题压铸是一种金属铸造工艺，它通过将熔融金属在高压下注入精密设计的模具中，快速冷却成型，以获得具有复杂形状和良好尺寸精度的金属零件。

以下是一些关于压铸工艺及模具的复习题：1. 压铸工艺的特点：- 压铸工艺能实现高生产效率和较低的生产成本。

- 压铸件具有较高的尺寸精度和表面光洁度。

- 压铸工艺适用于生产形状复杂、壁薄、内部空腔的零件。

2. 压铸材料：- 常见的压铸材料包括铝合金、锌合金、镁合金等。

- 材料的选择取决于零件的使用要求和成本效益。

3. 压铸模具的类型：- 冷室压铸模具：金属液在压射前不与压室接触，适用于大多数压铸材料。

- 热室压铸模具：金属液在压射前与压室接触，适用于锌合金和部分铝合金。

4. 压铸工艺参数：- 金属液温度：影响金属液的流动性和模具寿命。

- 压射速度：影响金属液的填充速度和零件的内部质量。

- 保压时间：确保金属液充分填充模具并减少缩孔和缩松。

5. 压铸缺陷及其原因：- 缩孔和缩松：金属液在冷却过程中收缩不均匀导致。

- 气孔：金属液中含有气体或模具排气不良导致。

- 冷隔：金属液流动前沿相遇时未能完全融合。

6. 压铸模具设计要点：- 模具应有良好的刚性和稳定性。

- 模具的冷却系统设计要合理，以保证金属液均匀冷却。

- 模具的排气系统要有效，以减少气孔的产生。

7. 压铸后处理：- 去除毛刺：使用机械或手工方法去除压铸件上的毛刺。

- 热处理：提高压铸件的机械性能和消除内应力。

- 表面处理：如电镀、喷涂等，以提高压铸件的耐腐蚀性和美观性。

8. 压铸工艺的发展趋势：- 向自动化和智能化方向发展，提高生产效率和产品质量。

- 采用新材料和新技术，如高导热性材料和微孔压铸技术。

9. 压铸工艺的应用领域：- 汽车工业：发动机部件、变速箱部件等。

- 电子行业：散热器、外壳等。

- 航空航天：轻量化结构件。

10. 案例分析：- 分析一个典型的压铸件生产过程，包括材料选择、模具设计、工艺参数设置、缺陷分析和后处理。

压铸工考试试卷及答案

压铸工考试试卷及答案一、单选题（共10题，共30分）1.一般地，对塑件表面粗糙度影响较大的除了（）?外就是模具温度（）?模温可改善塑件表面状态A.型腔表面加工质量、降低B.型腔表面加工质量、提高C.模具结构、降低D.模具结构、提高2.按照零件的功能，压铸模中的零件滑块属于（）A.成形零件B.浇注系统C.侧向抽芯机构D.推出机构3.关于模具保养，正确的是（）A.模具连续生产，无需保养B.定期保养会损害模具，降低模具寿命C.拆卸保养模具会影响模具精度D.定期保养可以延长模具寿命4.铝合金压铸模在生产过程中，模具温度一般保持在（）左右A.120 ℃B.220℃C.350℃D.500℃5.分流锥是（）中的零件A.推出机构B.侧抽芯机构C.浇注系统D.排溢系统6.下列选项中不属于压铸模横浇道基本截面形状的是( )A.梯形B.圆形C.三角形D.方形7.压铸模的分型面应尽可能选在（）处A.压铸件断面最大B.压铸件断面最小C.任意截面D.形状最简单的截面8.下列选项中，()不是影响压铸件尺寸精度的因素A.成形零件的磨损B.浇注系统的磨损C.成形零件的制造误差D.压铸件的收缩率9.一般压铸模在投入生产（）模后，进行首次消除应力处理A.10000B.20000C.50000D.500010.按照零件的功能，压铸模中的零件浇口套属于 ( )A.浇注系统B.成形零件C.侧向抽芯机构D.推出机构二、判断题（共15题，共30分）11.为便于压铸成形，压铸件的壁厚应尽可能加大正确错误12.压铸成形技术参数中的两个温度指标是合金温度和模具温度正确错误13.压铸模可以设置顶出装置，因此压铸件不必设置出模斜度正确错误14.压铸件上的不加工面不宜设置内浇口，以免留下浇口痕迹正确错误15.一般来说，压铸件的表面粗糙度Ra值与模具型腔表面无关。

正确错误16.为简化模具结构，压铸模设计中应优先选用曲面分型正确错误17.压铸模的脱模斜度的作用是便于压铸件顺利出模正确错误18.压铸模常用A380做模具动静模模芯正确错误19.分型面上动、定模镶块平面与动定模套板高出0.05-0.1mm正确错误20.压铸模在生产时合金温度越高越好，这样合金不容易在料筒里凝固正确错误21.压铸模是压铸生产三大要素之一正确错误22.压铸模应根据模具结构特点和铸件壁厚选择预热温度正确错误23.模具成型部位的硬度越高越好，以保证模具强度正确错误24.在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大正确错误25.模具导向零件中，导柱和导套的配合一般是过盈配合正确错误三、填空题（共5题，共20分）26.我厂所用的压铸机为（），常说的150T压铸机的含义是该压铸机的曲拐伸直时的（）是150T27.三级压射是指（）、（）、（）28.根据顶杆复位方式的不同，模具可分为（）模具和（）模具两种类型，当模具表面粘铝时，需用（）按照（）和（）轻轻碚光29.正常生产过程中，模具表面必须（）不得有铝皮、铝屑、油垢等，以防硌伤模具和影响排气等30.熔炼时不得将（）的炉料加入坩埚中，浇包、撇渣勺等辅助工具进入铝液前一定要进行（），以防铝液溅出伤人四、问答题（共4题，共20分）31.如何才能成为一名合格的压铸员工？32.冷隔产生的原因有哪些？33.简述气孔形成的主要原因及对策。

压铸原理及工艺练习题及参考答案.

压铸——练习题参考答案及实训项目提示第1章压铸原理及工艺参数选择一、判断题（×）1. 巴顿认为：充填过程的第一阶段是影响压铸件的表面质量；第二阶段是影响压铸件的强度；第三阶段是影响压铸件的硬度。

（√）2. 压铸成形技术参数中的两个温度指标是合金温度和模具温度。

（×）3. 压铸模在生产时合金温度越高越好，这样合金不容易在压室内凝固。

（√）4. 压铸模是压铸生产三大要素之一。

（√）5. 当压铸件体积确定后，充填时间与充填速度和内浇口截面积之乘积成反比。

（×）6. 对于厚壁或内部质量要求较高的压铸件，应选择较高的充填速度。

（√）7.一般在保证压铸件成形和使用要求的前提下选用较低的比压。

（×）8. 留模时间是从持压终了至开模推出压铸件的这段时间，它设置得越短越好。

二、选择题1.铝合金压铸模在生产过程中，模具温度一般保持在__B __左右。

A. 120℃B. 220℃C. 350℃D. 500℃2. 充填压铸模具型腔时金属液流动的状态有：ABCDA．喷射及喷射流 B. 压力流 C. 再喷射 D. 补缩金属流3. 最有发展前途的压铸新工艺是： CA．真空压铸 B. 充氧压铸 C. 半固态压铸 D. 精速密压铸三、思考题1. 何谓压射比压？可以通过哪些途径来改变压射比压？选择压射比压应考虑哪些因素？压射比压是充模结束时压射冲头作用于压室内单位面积金属液面上的压力。

通过调整压射力和压室的内径可以控制压射比压的大小。

压射比压的选择应根据压铸件的形状、尺寸、复杂程度、壁厚、合金的特性、温度及排溢系统等确定。

1）选择合适的压射比压可以改善压铸件的力学性能一般情况下，随着压射比压的增大，压铸件的强度亦增加。

但随着压射比压的增大，压铸件的塑性指标将会下降，比压的增加有一定限度，过高时不仅使伸长率减小，而且强度也会下降，使压铸件的力学性能恶化。

2）提高压射比压可以提高金属液的充模能力，获得轮廓清晰的压铸件在一般情况下，压铸薄壁铸件时，内浇口的厚度较薄，流动阻力较大，故要有较大的压射比压；对于厚壁铸件可以选用较小的压射比压。

压铸工艺及模具设计试卷试题复习(附答案)

一、判断题1、内浇口长度一般取0.5～1 . ( )2、压铸横测浇口一般设置在分型面上，位置一定是铸件的内侧。

（）3、压铸模点浇口直径一般为1～2。

（）4、不论冷室还热室压铸机它们的浇注系统都是相同的。

（）5、压铸件文字凸出高度一般大于0.3。

（）6、压铸件文字线条宽度一般取0.1。

（）7、对带嵌件的压铸件来说，应避免热处理。

（）8、消除单纯依靠加大壁厚而引起的气孔和收费缺陷是加强筋作用之一。

（）9、采用加强筋来保证薄壁铸件强度时，加强筋应布置在铸件最薄处。

（）10、同一压铸件，各部位的尺寸收缩率不同，有受阻收缩、自由收缩两种。

（）11、采用整体式成型零件结构的模具类型是大尺寸深型腔模。

（）12、镶块、型芯的止转除销钉止转外，还可采用平键止转。

（）13、查某不加工压铸件孔类尺寸d的公差值是0.2,偏差带应标注为0。

（）0.2二、填充：1、对于卧式压铸机，一般情况下横浇道在模具中应处于直浇道（余料）的或。

2、横浇道的截面积在任何情况下都不应小于，主横浇道面积应大于各分支浇道截面积3、横浇道截面积从直浇道至内浇口应，不应变化。

4、横浇道应平直，避免或减少和。

5、当铸件较薄并要求外观时，内浇口厚度要求。

6、压铸是的简称，其实质是在作用下，使液态可半液态合金以充填压铸模型腔，并在成型和凝固，获得铸件。

7、目前最先进的铸造工艺方法之一是。

8、熔炼锌合金用设备选用或，。

9、压铸件生产后的处理有压铸件的清理、、热处理、浸渗处理和。

10、压铸件适宜的壁厚：锌合金为1～4,铝合金 ,镁合金，铜合金为2～5。

11、压铸件壁厚过厚易产生。

铸件过薄造成。

12、高精度尺寸定义：指模具维修、加工及尺寸检测过程中严格控制且在模具结构上要、及的尺寸。

13、加强筋应布置在铸件，与铸件对称布置，筋的厚度要均匀，一致。

14、嵌件铸前需清理污秽，并预热温度与模具温度。

15、压铸法特点之一是能够直接压铸出小而深的圆孔、长方形孔和槽，压铸铝合金长方形孔和槽的极限深度是。

压铸模具试卷A-模具0901.docx

二O ——/二O 一二学年第一学期《压铸成型工艺与模具设计》期末考试试卷A卷（本试卷适用班级：模具09-1,拟卷教师：考试时间:90分钟，考试形式：闭卷）考生班级 _____________ 姓名____________ 学号_________一、填空题（每格2分，共40分）1._______________________________ 压铸机一般可分为 ______ 和□2.按照压铸模与压室的相对位置，冷压室压铸机可分为_______ 、______ 和________ 三种形式。

3.压铸成型优点是________________ 、_____________________ 、________________ 、与________________ 、 ________________ “4.压铸成型的缺点是_____________ 、______________ 、________________ o5.大多数的压铸件是用______ 、__________ 、________ 和___________ 等制成的。

6.在压铸过程中，压力的表示形式有____________ 和 _____________ o7.________ 是获得压铸件组织致密和轮丿郭清晰的重要因素，又是压力铸造区别于其他铸造方法的主要特征。

二、简答题：（每道10分，共40分）1、压力铸造的主耍成型工艺特征是什么？2、热压室压铸机压铸的基本原理是什么？3、压射比压冇什么作用？4、请解释压力流的概念?三. 分析题（20分）1、看下而的图，回答问题：（10分）1）请说明这幅压铸模具是在哪种压铸机上使用？768495/35一 34 33 32 3129 282726 25 24 23 22 21//////11 12 13 14 15 16 17 1819 202）并写出1〜9的零件名称?2、看卜而的图，回答问题：（10分）5 6 7 81）请写出该压铸模具的推出机构属于哪一类推出机构2）请写岀2〜8零件的名称？。

压铸铸造工艺试题及答案

压铸铸造工艺培训试题一．选择题（包括单项和多项选择，每题0.5分，多选或少选均不得分）1.抛丸机用的丸是什么丸？( )（1）优质铁丸（2）塑料丸（3）铝丸（4）不锈钢丸2.到目前为止，我公司机械手和机器人设备用在了铸造的哪些方面？（）（1）清理毛刺（2）压铸给汤（3）抛丸（4）压铸取件（5）自动喷涂（6）浇注给汤（7）合金熔炼3.压铸工艺中的关键工序有哪些？( )（1）清理（2）合金熔炼（3）抛丸（4）压铸（5）筛选4.按铸造工艺实现的形式可分为哪几类？( ) （1）铝合金铸造（2）重力铸造（3）锌合金铸造（4）低压铸造（5）高压铸造（6）挤压铸造（7）无孔铸造5.我公司重力铸造的设备是哪个？( )（1）压铸机（2）喷雾机（3）倾转式浇注机6.下面的工艺流程中哪一个是正确的？( )（1）压铸—合金熔炼—毛坯检验—清理—筛选—抛丸（2）合金熔炼—压铸--毛坯检验—清理—抛丸—筛选（3）合金熔炼—压铸—筛选—清理—抛丸7.下面所列哪一项不属于表面处理( )（1）抛丸（2）浸渗（3）研磨（4）喷漆（5）喷塑8.1巴约等于( )MPa？（1）1 （2）10 （3）0.19.硅在铝合金铸造中所起的作用是哪一个？( )（1）增加流动性（2）降低力学性能（3）提高强度和硬度10.我公司检测化学成分的仪器叫( ).（1）硬度计（2）化学成分仪（3）光谱分析仪（4）光学仪11.除渣、除气剂的使用温度是( ).（1）340—390℃（2）680—750℃（3）800—850℃（4）900—950℃12下面所列哪一项不属于压铸模的组成部分。

( ) （1）定模套板（2）浇口套（3）分流锥（4）熔杯13.溢流槽和排气槽的作用有哪些?( )(1)接纳冷污合金溶液（2）接纳氧化物（3）排除型腔气体（4）提高模具局部温度14.快压射的主要作用是什么？（）（1）获得轮廓清晰、形状复杂、表面光洁的零件（2）减少零件内部气孔，使内部组织致密（3）将铸件顶出15.浸渗是为了（）（１）外观好看（２）增加重量（３）提高产品密封性二．判断题（对的打“√”，错的打“×”每题0.5分）（１）零件粘模是由于模具排气不良造成的。

压铸考试试题

压铸考试试题压铸考试试题压铸是一种常见的金属加工方法，广泛应用于工业生产中。

对于从事压铸工作的人员来说，掌握相关的知识和技能是非常重要的。

为了帮助大家更好地理解和掌握压铸技术，下面将提供一些相关的考试试题，供大家进行复习和测试。

一、选择题1. 下列哪个工艺不属于压铸工艺？A. 砂型铸造B. 金属型铸造C. 熔模铸造D. 熔融模铸造2. 下列哪个参数对于压铸工艺中的产品质量影响最大？A. 熔融温度B. 压铸压力C. 压铸速度D. 压铸时间3. 压铸中常用的铸造材料是什么？A. 铝合金B. 钢铁C. 铜合金D. 铅合金4. 压铸模具中的浇口主要用于什么目的？A. 排除气体B. 注入熔融金属C. 固定模具D. 调整压铸参数5. 下列哪个工艺是压铸的前置工序？A. 切削B. 研磨C. 电镀D. 熔炼二、判断题1. 压铸是一种常用的铸造工艺。

( )2. 压铸工艺中，熔融金属通过喷射进入模腔。

( )3. 压铸工艺中，模具的材料通常选用铝合金。

( )4. 压铸工艺中，压铸压力越大，产品的密度越高。

( )5. 压铸工艺中，产品的质量主要由模具的质量决定。

( )三、简答题1. 请简要介绍压铸工艺的基本原理。

2. 请列举压铸工艺中常用的金属材料，并简要介绍其特点和应用领域。

3. 压铸工艺中，模具的设计和制造对于产品质量的影响有哪些方面？4. 压铸工艺中，常见的缺陷有哪些？请简要描述其产生原因和预防措施。

5. 压铸工艺中，如何选择合适的压铸参数以保证产品质量？四、综合题某压铸工厂接到一个订单，需要生产一批铝合金零件。

请根据以下信息，回答下列问题。

订单要求：材料：铝合金尺寸：直径30cm，厚度5cm数量：1000个质量要求：无缺陷，表面光滑1. 请设计合适的模具，确保产品尺寸和质量满足要求。

2. 请确定合适的熔融温度和压铸参数，以保证产品质量。

3. 请列举可能出现的缺陷，并提出相应的预防措施。

以上是一些关于压铸的考试试题，希望能够帮助大家更好地理解和掌握压铸工艺。

《压铸工艺及模具设计》复习题1-答案

压铸模具设计复习题一、名词解释1、压力铸造：压力铸造是将熔融状态或者半熔融状态的金属浇入压铸机的压室，在高压力的作用下，以极高的速度充填在压铸模（压铸型）的型腔内，并在高压下使熔融或者半熔融的金属冷却凝固成形而获得铸件的高效益、高效率的精密铸造方法。

2、压射压力：压射压力Fy是压射机构（压射缸内压射活塞）推动压室冲头运动的力，即压射冲头作用于压室中金属液面上的力。

3、压射速度：即压室内压射冲头推动金属液的移动速度（又称冲头速度）4、内浇口速度：是指金属液通过内浇口时的线速度（又称充填速度）5、合金浇注温度：是指金属液从压室进入型腔的平均温度，因测量不便，通常以保温炉内的温度表示。

一般高于合金液相线20～30℃6、模具的工作温度：模具的工作温度是连续工作时模具需要保持的温度。

7、充填时间：金属液自开始进入模具型腔直至充满型腔所需的时间称为充填时间。

8、增压建压时间：是指金属液在充模的增压阶段，从充满型腔的瞬时开始，至达到预定增压压力所需的时间，也就是比压由压射比压上升到增压比压所需的时间。

9、压室充满度：浇入压室的金属液量占压室容量的百分数称压室充满度。

10、压铸机的压射机构：是将金属液推送进模具型腔填充成型为压铸件的机构。

二、填空题（每空1分，共计20分）1、金属液充填理论主要有：喷射充填理论、全壁厚充填理论、三阶段充填理论2、压铸按压铸机分类：热室压铸、冷室压铸3、液态金属成型新技术有：真空密封造型、气压铸造、冷冻造型4、压铸用低熔点类合金主要有：锌、锡、铅。

5、压铸生产中，要获得表面光滑及轮廓清晰的压铸件，下列因素起重要作用：（1）压射速度（冲头速度）；（2）压射比压；（3）充填速度（内浇口速度）。

6、压铸铁合金种类：压铸灰铸铁、可锻铸铁、球墨铸铁、低碳钢、不锈钢、合金钢和工具钢等。

7、铸造方法有砂型铸造、特种铸造。

压铸工艺属于特种铸造工艺范畴。

8、常见压铸的分类方法：按压铸材料分类、按压铸机分类、按合金状态分类9、压铸按压铸材料分类：单金属压铸、合金压铸10、压铸用高熔点类合金主要有：铝、镁、铜。

《压铸工艺及模具设计》复习题答案

2、压射压力：压射压力Fy是压射机构（压射缸内压射活塞）推动压室冲头运动的力，即压射冲头作用于压室中金属液面上的力。

一般高于合金液相线20～30℃6、模具的工作温度：模具的工作温度是连续工作时模具需要保持的温度。

7、充填时间：金属液自开始进入模具型腔直至充满型腔所需的时间称为充填时间。

9、压室充满度：浇入压室的金属液量占压室容量的百分数称压室充满度。

10、压铸机的压射机构：是将金属液推送进模具型腔填充成型为压铸件的机构。

6、压铸铁合金种类：压铸灰铸铁、可锻铸铁、球墨铸铁、低碳钢、不锈钢、合金钢和工具钢等。

7、铸造方法有砂型铸造、特种铸造。

压铸工艺属于特种铸造工艺范畴。

2014压铸复习题答案

2014压铸复习题答案一、选择题1. 压铸是一种金属铸造工艺，其特点是（）A. 高温高压B. 低温低压C. 常温常压D. 低温高压答案：A2. 压铸机的主要组成部分不包括（）A. 压铸模具B. 压铸机架C. 压铸液压系统D. 压铸冷却系统答案：D3. 压铸件的常见缺陷包括（）A. 气泡B. 缩孔C. 裂纹D. 所有以上答案：D4. 压铸合金材料通常包括（）A. 铝合金B. 锌合金C. 镁合金D. 所有以上答案：D5. 压铸过程中，金属液的充型速度对产品质量有重要影响，以下说法错误的是（）A. 充型速度过快可能导致气孔B. 充型速度过慢可能导致冷隔C. 充型速度适中可以提高铸件质量D. 充型速度对铸件质量无影响答案：D二、填空题6. 压铸过程中，金属液在高压作用下快速充填型腔，形成________。

答案：铸件7. 压铸模具的冷却系统设计对保证模具温度均匀，防止________至关重要。

答案：变形8. 压铸机的锁模力是保证模具在压铸过程中不发生________的关键。

答案：变形或损坏9. 压铸件的表面处理通常包括________、电镀、喷漆等。

答案：抛光10. 压铸生产中，为了提高生产效率，通常采用________进行自动化生产。

答案：机器人三、简答题11. 简述压铸工艺的基本原理。

答案：压铸工艺是将熔融状态的金属在高压作用下，通过压铸机的压射机构快速充填到精密设计的模具型腔中，经过冷却凝固后形成铸件的金属铸造工艺。

12. 列举至少三种影响压铸件质量的因素。

答案：影响压铸件质量的因素包括金属液的温度、压铸模具的温度、充型速度、模具的精度和表面处理等。

四、计算题13. 假设有一压铸件，其体积为500立方厘米，已知压铸机的压射速度为10米/秒，求该铸件的充型时间。

答案：充型时间 = 体积 / 压射速度 = 500 cm³ / (10 m/s * 100 cm/m) = 0.05秒。

五、论述题14. 论述压铸工艺在汽车制造中的应用及其优势。

压铸工艺及模具复习题

压铸工艺及模具复习题压铸工艺及模具复习题一、压铸工艺概述压铸工艺是一种常用的金属加工方法，通过将熔融金属注入模具中，在高压下快速凝固形成所需的零件。

压铸工艺具有高效、精确、复杂零件成型等优点，被广泛应用于汽车、航空航天、电子等领域。

二、压铸模具的组成1. 模具基座：支撑模具的主体结构，通常由钢板焊接而成。

2. 上模板：与下模板配合，用于固定模具芯和冷却系统。

3. 下模板：与上模板配合，用于固定模具腔和冷却系统。

4. 模具芯：用于形成零件的内部结构，通常由钢材制成。

5. 模具腔：用于形成零件的外部形状，通常由钢材制成。

6. 冷却系统：用于控制模具温度，提高生产效率和零件质量。

三、压铸工艺的步骤1. 准备工作：包括模具清洁、涂抹模具释放剂等。

2. 熔炼金属：将所需金属加热至熔点，保持一定温度。

3. 注入模具：将熔融金属注入模具腔中，保持一定压力和时间。

4. 冷却固化：待金属在模具中冷却凝固，形成所需零件。

5. 模具开启：将上下模板分离，取出成品零件。

6. 清理模具：清除模具中的残留物，准备下一次生产。

四、模具设计要点1. 零件结构：根据零件的功能和形状，合理设计模具腔和模具芯。

2. 浇口设计：确定合适的浇口位置和形状，以保证金属充填顺畅。

3. 冷却系统设计：合理布置冷却通道，控制模具温度，提高生产效率。

4. 排气系统设计：确保模具内部的气体能够顺利排出，避免气孔等缺陷。

5. 模具材料选择：根据零件材料和使用要求，选择合适的模具材料。

五、模具制造工艺1. 模具加工：根据设计要求，进行车削、铣削、磨削等工艺，制造模具零件。

2. 模具装配：将模具零件进行组装，包括上下模板、模具芯、模具腔等。

3. 模具调试：对装配好的模具进行调试，确保模具的准确性和稳定性。

4. 模具修磨：根据模具使用情况，定期对模具进行修磨，保持其精度和寿命。

六、模具故障及处理方法1. 模具磨损：定期对模具进行修磨，恢复其几何形状和表面质量。

压铸模具设计复习考试重点与答案精华版

第一章1、什么是压铸?將溶融的合金在高压、高速条件下充型并在高压下冷却凝固成型的一种精密铸造方法, 简称压铸。

它的最终产品是压铸件。

2、压铸有何特点?1/高速充填:通常浇口速度达30～60m/s之间；2/充填时间很短:通常为0.01～0.03s之间；3/高压充填: 5 ～1500MPa ；4/金属液在压铸模内的冷卻速度快。

3、压铸工艺主要应用于哪些场合？压铸是一种高效率、少无切削的金属成形方法。

其压铸工艺主要用于汽车、电气仪表、电信器材、航空航天、医疗器械及轻工日用五金等行业。

其中汽车和摩托车制造业是最主要的应用领域，汽车约占70%，摩托车约占10%。

可压铸的零件大体上可分为六类：1、圆盖类----表盖、机盖、底盘等。

2、圆盘类----号盘座等。

3、圆环类----接插件、轴承保持器、方向盘等。

4、筒体类----导管、壳体形状的罩壳、仪表盖、化油器等。

5、多孔缸体、壳体类、气缸盖、油泵等。

6、特殊形状类----叶轮、喇叭等。

4、典型的压铸填充理论有哪些？第二章1、压铸生产的三要素是什么？压铸合金、压铸模、压铸机2、国产常用的压铸合金有哪几类？各有哪些特点？压铸合金主要有：铝合金、锌合金、镁合金、铜合金。

压铸合金应有如下基本要求：①过热温度不高时具有较好的流动性；②线收缩率和裂纹倾向性小；③结晶温度范围小，防止压铸件产生过多的缩孔和缩松；④具有一定的高温强度；⑤在常温下有较高的强度；⑥与模具型壁间产生物理-化学作用的倾向性小，以减少粘模和相互合金化；⑦具有良好的加工性和一定的抗蚀性能第三章1、压铸件结构设计包括哪几个方面的内容？第四章1、压铸工艺参数有哪些？1、压铸压力、2、压铸速度、3、温度（浇注温度、压铸模温度）、4、充填、持压和开模时间、2、压铸涂料有何作用？1、高温时保持良好的润滑性能；2、降低模具的热导率，保持金属液的流动性；3、保护模具；4、预防粘模；5、减少铸件与模具成形部分（尤其是型芯）之间的摩擦。

《压铸工艺及模具设计》复习题1-答案

2、压射压力：压射压力Fy是压射机构（压射缸内压射活塞）推动压室冲头运动的力，即压射冲头作用于压室中金属液面上的力。

一般高于合金液相线20～30℃6、模具的工作温度：模具的工作温度是连续工作时模具需要保持的温度。

7、充填时间：金属液自开始进入模具型腔直至充满型腔所需的时间称为充填时间。

9、压室充满度：浇入压室的金属液量占压室容量的百分数称压室充满度。

10、压铸机的压射机构：是将金属液推送进模具型腔填充成型为压铸件的机构。

6、压铸铁合金种类：压铸灰铸铁、可锻铸铁、球墨铸铁、低碳钢、不锈钢、合金钢和工具钢等。

7、铸造方法有砂型铸造、特种铸造。

压铸工艺属于特种铸造工艺范畴。

精密铸造模具设计复习题及答案

精密铸造模具设计复习题及答案第一篇：精密铸造模具设计复习题及答案一、名词解释1、压射比压(P6)：是压室内金属液在单位面积上所受的压力，公式为2、压射速度(P7)：是指压铸机压射缸内的液压推动压射冲头前进的速度3、充填速度(P7)：是指液体金属在压力作用下，通过内浇道进入型腔的线速度4、持压时间(P42)：从液态金属充填型腔到内浇道完全凝固时，继续在压射冲头下的持续时间5、留模时间(P43)：从压射终了到压铸模打开的时间6、模架(P59)：将压铸模各部分按一定规律和位置加以组合和固定，组成完整的压铸模具，并使压铸模能够安装到压铸机上进行工作的构架7、抽芯距(P129)：指型芯从成型位置抽至不妨碍铸件脱模的位置时，型芯和滑块在抽芯方向上所移动的距离8、抽芯力(P128)：在压铸时，金属液充满型腔，冷却并收缩，对活动型芯的成型部分产生包紧力，在抽芯机构开始工作的瞬间，须克服由铸件收缩产生的包紧力和抽芯机构运动时的各种阻力。

这两者的合力即为抽芯力9、压铸(P1)：是压力铸造的简称，其实质是在高压作用下，使液体或半液体金属以较高的速度填充压铸型腔，并在压力下成形和凝固而获得铸件的方法。

10、锁模力(P23)：推动动模移动合拢并锁紧模具的力11、浇注系统(P59)：连接压室与模具型腔，引导金属液进入型腔的通道，由直浇道、横浇道、内浇道组成12、成型零件(P59)：决定压铸件几何形状和尺寸精度的零件13、分型面(P61)：压铸模的动模与定模的结合表面14、铸造圆角(P33)：在压铸零件壁面与避免连接处，不论直角、锐角、或钝角，都应设计成圆角，只有当预计选定为分型面的部位上才不采用圆角连接。

（理解请看书本）15、计算收缩率(P110)：设计模具时，计算成型零件成型尺寸所采用的收缩率为计算收缩率，它包括了压铸件收缩值及模具成型零件在工作温度时的膨胀值即公式：二、简答题1、简述压铸的特点。

(P1-P3)答：优点：（1）压铸件的尺寸精度高（2）材料利用率高（3）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件（4）在压铸件上可以直接嵌铸其他材料的零件，以节省贵重材料和加工工时（5）压铸件组织致密，具有较高的强度和硬度（6）生产率极高缺点：（1）压铸件常有气孔及氧化夹杂物存在（2）不适合小批量生产（3）压铸件尺寸受到限制（4）压铸合金种类受到限制2、溢流槽的作用是什么？(P88)答：（1）排除型腔中的气体，储存混有气体和涂料残渣的前流冷污金属液（2）控制金属液的流动状态，防止局部产生涡流（3）调节模具的温度场分布，改善模具的热平衡状态（4）作为压铸件脱模时推杆推出的位置，防止压铸件变形，避免在压铸件表面留有推杆痕迹（5）设置在动模上的溢流槽，可增大压铸件对动模的包紧力，使压铸件在开模时随动模带出（6）作为压铸件存放、运输及加工时的支撑、吊挂、装夹或定位的附加部分3、简述压铸用涂料的主要作用。

压铸管理考试题库及答案

压铸管理考试题库及答案一、单项选择题1. 压铸是一种金属铸造工艺，其特点是（）。

A. 高压B. 高温C. 高速D. 高压、高速答案：D2. 压铸机的主要组成部分不包括（）。

A. 合模机构B. 压射机构C. 冷却系统D. 传动系统答案：C3. 压铸合金中，最常用的是（）。

A. 铝合金B. 镁合金C. 锌合金D. 铜合金答案：A4. 压铸过程中，压射速度的控制对铸件质量有重要影响，以下哪项不是压射速度的影响因素？（）A. 合金类型B. 铸件壁厚C. 铸件形状D. 铸件颜色答案：D5. 压铸模具设计时，以下哪项不是必须考虑的因素？（）A. 浇注系统设计B. 冷却系统设计C. 顶出系统设计D. 铸件表面处理答案：D二、多项选择题6. 压铸过程中可能出现的缺陷包括（）。

A. 气泡B. 冷隔C. 缩孔D. 裂纹答案：ABCD7. 影响压铸件表面质量的因素有（）。

A. 模具表面粗糙度B. 合金成分C. 压射速度D. 冷却速度答案：ABCD8. 压铸机的维护保养包括（）。

A. 定期更换润滑油B. 检查液压系统C. 清洁模具D. 检查电气系统答案：ABCD三、判断题9. 压铸过程中，合金的温度越高，铸件的表面质量越好。

（）答案：×（合金温度过高可能导致铸件表面粗糙）10. 压铸模具的冷却系统设计对铸件的冷却速度没有影响。

（）答案：×（冷却系统设计对铸件冷却速度有直接影响）四、简答题11. 简述压铸过程中的三个主要阶段。

答案：压铸过程主要包括三个阶段：合模、压射和开模。

在合模阶段，模具闭合并准备接受合金；压射阶段，合金被高速高压注入模具型腔；开模阶段，铸件从模具中取出，完成一个压铸周期。

12. 描述压铸合金的基本要求。

答案：压铸合金应具备以下基本要求：良好的流动性，以便于充填复杂型腔；适当的熔点，以便于压铸过程的进行；良好的机械性能，以满足铸件的使用要求；良好的抗热裂性，以减少铸件缺陷。

五、计算题13. 假设一个压铸件的体积为100立方厘米，合金的密度为2.7克/立方厘米，计算该铸件的质量。

压铸考试

《压铸工艺与模具设计》复习题一、判断题1、全立式冷压室压铸机压铸过程是先加料后合模。

（√）2、巴顿认为：充填过程的第一阶段是影响铸件的表面质量；第二阶段是影响铸件的强度；第三阶段是影响铸件的硬度。

（×）3、压铸压力有压射力和胀型力。

（×）4、硅在铝合金中能改善其高温时的流动性，但降低合金的抗拉强度和塑性。

（×）5、压铸件的尺寸精度一般按机械加工精度来选取，在满足使用要求的前提下，尽可能选用较高的精度等级。

（×）6、确定公差带时，待加工的尺寸，孔取正值，轴取负值。

（×）7、压铸件的表面粗糙度取决于压铸模成型零件型腔表面的粗糙度。

（√）8、压铸件表面有表面层，由于快速冷却而晶粒细小、组织致密。

（√）9、同一压铸件内最大壁厚与最小壁厚之比不要大于3:1。

（√）10、铸件上所有与模具运动方向平行的孔壁和外壁均需具有脱模斜度。

（√）11、要提高薄壁压铸件的强度和刚度，应该设置加强肋。

（×）12、肋厚度要均匀，方向应与料流方向一致。

（√）13、液压曲肘式合模机构在压铸模闭合时是利用“死点”进行锁紧的（√）14、斜导柱抽芯机构中弹簧起限位作用。

（√）15、压铸生产过程中，压射的第一阶段是低速压射，第二、第三阶段是高速压射。

（×）16、常用的高熔点压铸合金有锌合金、铝合金和镁合金。

（×）17、选择浇注温度时，应尽可能选择较高的温度浇注。

（×）18、压铸完成后，开模时应尽可能使铸件留在定模中。

（×）19、排溢系统包括溢流槽和飞边槽。

（×）20、推出机构一般设置在定模中。

（×）21、巴顿提出的三阶段充填理论，勃兰特提出全壁厚理论。

（√）22、金属液充填端部为矩形的型腔时受到的阻力比端部为圆形的小。

（×）23、压铸生产中，胀模力应大于锁模力。

（×）24、排溢系统包括溢流槽和飞边槽。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

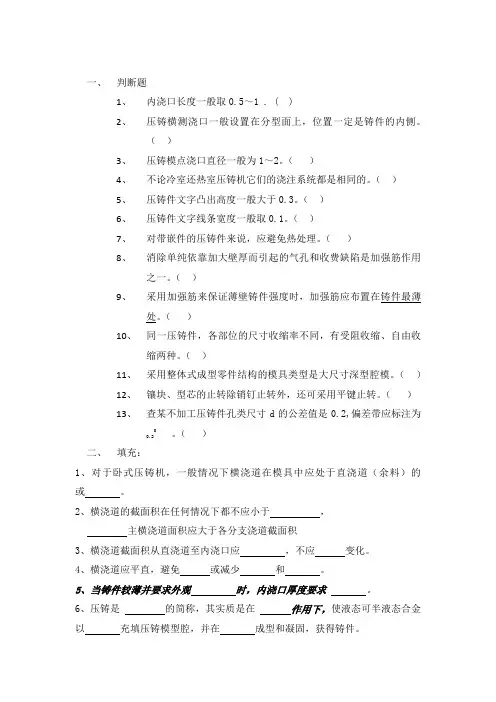

一、判断题
1、内浇口长度一般取0.5～1 . ( )
2、压铸横测浇口一般设置在分型面上，位置一定是铸件的内侧。

（）
3、压铸模点浇口直径一般为1～2。

（）
4、不论冷室还热室压铸机它们的浇注系统都是相同的。

（）
5、压铸件文字凸出高度一般大于0.3。

（）
6、压铸件文字线条宽度一般取0.1。

（）
7、对带嵌件的压铸件来说，应避免热处理。

（）
8、消除单纯依靠加大壁厚而引起的气孔和收费缺陷是加强筋作用
之一。

（）
9、采用加强筋来保证薄壁铸件强度时，加强筋应布置在铸件最薄
处。

（）
10、同一压铸件，各部位的尺寸收缩率不同，有受阻收缩、自由收
缩两种。

（）
11、采用整体式成型零件结构的模具类型是大尺寸深型腔模。

（）
12、镶块、型芯的止转除销钉止转外，还可采用平键止转。

（）
13、查某不加工压铸件孔类尺寸d的公差值是0.2,偏差带应标注为
0。

（）
0.2
二、填充：
1、对于卧式压铸机，一般情况下横浇道在模具中应处于直浇道（余料）的或。

2、横浇道的截面积在任何情况下都不应小于，
主横浇道面积应大于各分支浇道截面积
3、横浇道截面积从直浇道至内浇口应，不应变化。

4、横浇道应平直，避免或减少和。

5、当铸件较薄并要求外观时，内浇口厚度要求。

6、压铸是的简称，其实质是在作用下，使液态可半液态合金以充填压铸模型腔，并在成型和凝固，获得铸件。

7、目前最先进的铸造工艺方法之一是。

8、熔炼锌合金用设备选用或，。

9、压铸件生产后的处理有压铸件的清理、、
热处理、浸渗处理和。

10、压铸件适宜的壁厚：锌合金为1～4,铝合金 ,镁合金，铜合金为2～5。

11、压铸件壁厚过厚易产生。

铸件过薄造成。

12、高精度尺寸定义：指模具维修、加工及尺寸检测过程中严格控制且在模具结构上要、及的尺寸。

13、加强筋应布置在铸件，与铸件对称布置，筋的厚度要均匀，一致。

14、嵌件铸前需清理污秽，并预热温度与模具温度。

15、压铸法特点之一是能够直接压铸出小而深的圆孔、长方形孔和槽，压铸铝合金长方形孔和槽的极限深度是。

16、锁模力的大小与金属液的和铸件、浇注系统及排溢系统在分型面的有关。

17、压铸模具的温度通常包括和。

18、一般采用较高的充填速度，压铸件的质量更好。

19、热压室压铸机压铸模浇注系统由、和组成。

20、单个小型芯一般采用固定，也可采用、、
固定方法。

21、成型零件的尺寸公差值大小与铸件的有关。

三、改错题
1、热压室压铸机喷嘴位置可上下变动，既可与压铸机固定座板中心同轴也可偏离压铸机固定座板中心。

2、热压室压铸机浇口套可与压铸模中心重合，也可偏离压铸模中心；但压铸模中心一般与压铸机中心重合。

3、不同类型的压铸机它们的压铸模浇注系统都是相同的。

均由直浇道、横浇道、
余料和内浇口组成。

4、一般情况下，直浇道应开在横浇道入口处下方，其下沉距离应大于直浇道直径的2/3以上，以防止在压铸前金属液的预填充。

5、横浇道的截面积应从直浇口到内浇口保持均匀或逐渐缩小，不允许有突然的扩大或缩小现象。

以免产生涡流。

6、对于卧式压铸机，一般情况下横浇道在模具中应处于直浇道（余料）的正上方或侧上方，其他压铸机多型腔模具也如此，以保证金属液在压射前不过早流入横浇道，这是根据压铸机的结构特点而定的。

其他压铸机则无此要求。

7、成型零件的成型尺寸是压铸件尺寸的保证。

成型尺寸在依据诸多因素来确定，主要有成型零件的制造公差、合金的收缩率以及工作中的磨损等。

8、压铸件结构、分型面位置、压铸模具的结构、压铸工艺参数的不同以及压铸机的精度水平等因素也会影响到压铸件的尺寸精度。

9、卧式压铸机压铸模具与压铸机间用模具定模座板孔与喷嘴配合。

通过模板上设沉孔，与压铸机压室大端外径间隙配合来实现。

10、立式冷式压铸机用直浇道比较短，主要由压铸机上的喷嘴和模具上的浇口套及分流锥组成。

11、考虑磨损因素，压铸件的极限尺寸按下述规则确定，型腔取最小极限尺寸，型芯取最大极限尺寸，位置尺寸取基本尺寸加上公差平均值。

12、由于压铸合金由液态至固态是一个收缩的过程，考虑到收缩的因素，模具形腔的尺寸往往要小于压铸件的基本尺寸。

13、对于大多数模具来说在连续生产中，风冷却和水冷却是分开使用的，风冷却主要是用来喷涂、吹匀涂料，降低形腔的表面温度；水冷却主要用来降低模具内部温度。

14冷却水道要布置在型腔内温度较高、热量比较集中的区域，流路要畅通。

15、压铸模具成型零件淬火处理后，再液氮处理，其氮化层深度为0.08～0.15。

16、压铸成型需要控制的关键参数，包括压铸成型时的压力、速度、温度及时间。

17、镁合金压铸工艺参数和铝合金和锌合金的工艺参数相同，包括压射比压、速度、温度及时间。

18、铝合金的填充时间长短取决于压铸件体积大小和复杂程度。

对大而简单的压
铸件，填充时间要相对长，慢速充型，金属液内卷入气体少，压铸件表面粗糙度低；填充时间短，快速充型，压铸件表面质量及轮廓清晰度佳，但易造成型腔气体排不完，使孔隙率增大。

19、压铸生产过程中，要始终保持压铸模具在一定的温度范围内。

这一温度范围就是浇注温度。

浇注温度对压铸模具寿命、脱模剂使用、压铸件及尺寸精度都有影响。

20、热压室压铸机用压铸模主要适用于锌合金等低熔点压铸件的生产也适用于镁合金的压铸件生产。

单选题
1、横浇道截面积形状用最多的量( )
A 倒梯形
B 矩形
C 圆形
D 半圆形
2、不同类型压铸机压铸模其（）结构形式要求不同。

A 横浇道
B 直浇道
C 内浇口
D 余料
3、直浇道的作用之一是（）
A 将金属引入内浇道
B 将金属引入模具
C 传递静压力
D 改变金属液的方向
4、对热压室压铸机压铸模横浇道截面积A、与内浇口截面积的关系是（）
A (1～2)
B (2～3)
C （0.1～0.2）
D （3～4）
5、横浇道的深度应该大于或等于铸件平均壁厚的倍。

A 1～1.5
B 1.5～2
C 2～3
D 3～4
6、当铝镁合金铸件的壁厚﹥6时，内浇口的厚度应该为压铸件厚度的（）
A 5%～10%
B 15～20%
C 20～40%
D 30～60%
7．压铸模长、宽受到压铸机（）尺寸的限制。

A.拉杆内间距
B. 开模行程
C. 定模座板
D. 顶出机构
8．压铸机闭合总厚度受到压铸机（）尺寸的限制。

A.允许的最大、最小模具厚度
B.动模板行程
C.拉杠内间隙
D. 顶出行程
9、压铸合金选用应考虑铸件（）及工作状态。

A. 酸碱
B. 压力
C. 密闭性
D.受力状态
10、使金浇注温度应结合铸件（）的结构复杂程度和壁厚查表确定。

A. 合金种类
B. 表面粗糙度
C. 形位精度
D.尺寸精度
12、216型压铸机锁模力为（）。

A. 300
B. 630
C. 6300
D.30
13、金属液自开始进入形腔到填满形腔所需时间是（）
A. 持压时间
B. 充填时间
C. 建压时间
D.留模时间
14、实际生产中，卧式冷压室压铸机压室充满度一般在（）以上。

A. 30%
B. 50%
C. 60%
D.70%
15、横浇道截面形状使用最多的是（）。

A. 倒梯形
B. 矩形
C. 圆形
D.半圆形
16、校核压铸机压室的目的是（）
A. 确保铸件能够填满
B. 确保铸件无裂纹
C. 确保铸件无气孔
D.确保铸件表面光亮。

压铸工艺及模具设计试卷试题复习(附答案)

压铸复习题

铸造模具设计与制造工艺考核试卷

压铸工艺及模具复习题

压铸工考试试卷及答案

压铸原理及工艺练习题及参考答案.

压铸工艺及模具设计试卷试题复习(附答案)

压铸模具试卷A-模具0901.docx

压铸铸造工艺试题及答案

压铸 考试试题

《压铸工艺及模具设计》复习题1-答案

《压铸工艺及模具设计》复习题答案

2014压铸复习题答案

压铸工艺及模具复习题

压铸模具设计复习考试重点与答案精华版

《压铸工艺及模具设计》复习题1-答案

精密铸造模具设计复习题及答案

压铸管理考试题库及答案

最新压铸复习题答案资料

压铸考试

压铸考试试题
