机械制图期末考试试卷(2014-2015上)
《机械制图》期末考试试题及解答
《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
机械制图—期末考试题含答案
机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。
2、组合体的读图方法有和。
3、截交线的性质为、、。
4、图样的基本表示方法有、、、、、。
5、局部视图和局部剖视图的边界应以或为界。
6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。
7、正投影的基本特性有、、。
8、组合体的组合形式一般分为、、三种形式。
9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。
10、尺寸数字应尽量标注在尺寸线的和。
11、尺寸不可标注成封闭的。
12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。
三、作图题（共50分）1、已知物体的两视图，补画第三视图。
（10分）2、已知物体的主、俯视图，补画左视图（10分）。
3、求作圆柱、圆锥相贯线的投影（20分）。
《机械制图》期末考试试卷附答案
《机械制图》期末考试试卷附答案一判断题（本大题共20小题，每小题2分，共40分）1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（）5．正交线指的是水平线和竖直线。
（）6．正交线指的是在正交方式下绘制的直线。
（）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
（）二选择题。

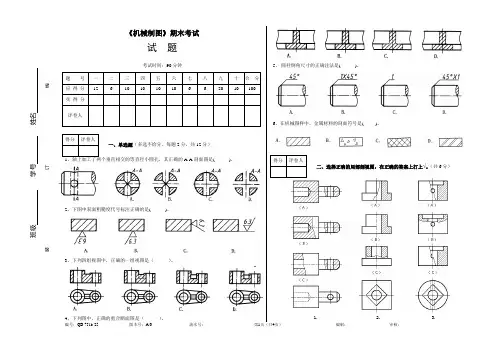

(完整版)《机械制图》期末考试题
《机械制图》期末考试试题考试时间：90分钟题号一二三四五六七八九十合分应得分12 6 10 10 10 10 6 6 20 10 100实得分评卷人得分评卷人一、单选题（多选不给分。
每题2分，共12分）1、轴上加工了两个垂直相交的等直径小圆孔，其正确的A-A剖面图是( )。
2、下图中表面粗糙度代号标注正确的是( )。
3、下列四组视图中，正确的一组视图是（）。
4、下列图中，正确的重合断面图是（）。
5、圆柱倒角尺寸的正确注法是( )。
6、在机械图样中，金属材料的剖面符号是( )。
得分评卷人二、选择正确的局部剖视图，在正确的答案上打上 。
（共6分）1. 2. 3.班级学号姓名装订线得分 评卷人三、参照轴测图，补画形体的右视图及后视图。
（共10分）得分 评卷人 四、补画视图中的漏线，并在给该立体的轴测图轮廓内完成轴测草图。
（共10分）得分 评卷人五、在指定的位置上将主视图改画成全剖视图。
（共10分）得分 评卷人 六、在指定的剖切位置的下方画出两处断面图。
（左键槽深3 mm ）。
（共10分）班级 学号 姓名装 订 线得分 评卷人 七、判断以下断面图的画法是否正确，在正确的断面图下方的括号内打上 。
（共6分）得分 评卷人 八、找出图中表面粗糙度标注中的错误，在右图中作出正确的标注。
（共6分）得分 评卷人 九、仔细阅读以下的零件图，完成以下的填空。
20分1、零件的名称是 ，采用了 个图形来表达机件；2、主视图采用 剖切手法表达内部结构。
3、机件的上表面采用了 图表示，其绘图的比例是 。
4、2×M6表示数量为 个，公称直径为 的螺孔，其定位尺寸是 。
5、零件材料是 ，表面粗糙度要求是 。
班级 学号 姓名装 订 线1、脚踏零件图共采用了 个图形来表达，俯视图采用 剖切手法表达圆筒内部结构。
2、图中有 处沉孔结构，沉孔的形状是 ，沉孔的尺寸为 。
3、2×M10-7H 表示 个螺孔，公称直径为 ，两螺孔的中心距是 。
机械制图期末考试试卷(2014-2015上)
黄陂区职业技术学校2014—2015学年度第一学期期末考试13级10班《机械制图》试卷出卷人：吴爱军审核：余正华考号＿＿＿姓名＿＿＿班级＿＿＿分数＿＿＿一、单项选择题（共20小题，每题3分，共60分）（）1、A0的图纸大小为＿＿＿。
A、1189×841B、1189×814C、1198×841D、1198×814 （）2、机械制图中图面上采用的单位是＿＿＿。
A、厘米B、分米C、毫米D、微米（）3、机械制图中画图一般不采用下列何种缩小比例。
A、1:2B、1:3C、1:5D、1:10（）4、细实线不可用于绘制＿＿＿。
A、中心线B、尺寸线C、尺寸界限D、剖面线（）5、无论图形放大与缩小，在标注尺寸时均应按＿＿来标注。
A、图形的实际尺寸B、机件的真实大小C、按绘图比例换算后的数值D、考虑绘图的准确度进行修正( )6、圆弧连接的实质，就是要使连接圆弧与相邻的已知线段＿，达到光滑的目的。
A、相交B、相切C、相错D、垂直（）7、用5:1的比例画的机件，若图纸上该机件长30ｍｍ，则该机件的实际长度为＿＿＿。
A、6ｍｍB、30ｍｍC、150ｍｍD、180ｍｍ（）8、圆锥台高40ｍｍ，上底圆半径10ｍｍ，下底圆半径20ｍｍ，该锥台锥度为＿＿＿。
A、1:4B、4:1C、2:1D、1:2（）9、下列表示圆的直径尺寸的是＿＿＿。
A、R10B、SR10C、Φ10D、SΦ10（）10、下列＿＿是用粗实线表示的。
A、中心线B、断裂处的分界线C、尺寸线D、可见轮廓线（）11、轴上加工了两个等直径的小孔，其正确的A-A剖面图是。
( )12、下图中圆柱倒角尺寸标注正确的是＿＿。
（）13、在机械图样中，金属材料的剖面符号是＿＿。
（）14、下面四组视图中，正确的一组视图是＿＿。
（）15、相邻两个金属材料的物体，其剖面线一般＿＿＿。
A、倾斜方向必须不同B、倾斜方向相同，间隔相等C、倾斜方向相反D、倾斜方向相反，间隔相等（）16、斜视图是向＿＿的平面投影所得到的视图。

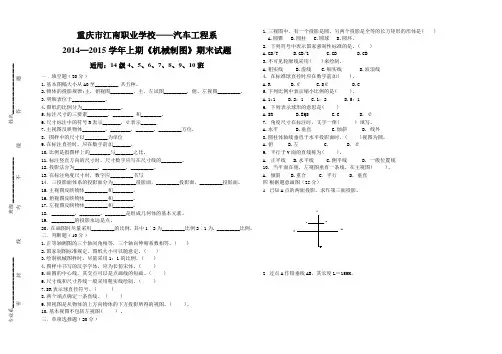

14级机械制图期末考试试题
重庆市江南职业学校——汽车工程系 2014—2015学年上期《机械制图》期末试题适用：14级4、5、6、7、8、9、10班－﹒填空题﹙20分﹚1.基本图幅大小从A0至_________,共五种。
2.物体的投影规律:主，俯视图_________，主，左试图_________，俯，左视图_________。
3.明细表位于_____________。
4.图纸的比例分为_______________。
5.标注尺寸的三要素________，________,和________。
6.尺寸标注中的符号R 表示_______，￠表示______,7.主视图反映物体_________，________，_______，_________方位， 8. 图样中的尺寸以_________为单位 9.在标注直径时，应在数字前加_______。
10.比例是指图样上的________与_______之比。
11.标注竖直方向的尺寸时，尺寸数字应写在尺寸线的________。
12.投影法分为_________，_________，_________。
13.在标注角度尺寸时，数字应_________书写14．三投影面体系的投影面分为_________投影面，_________投影面，_________投影面。
15.主视图反映物体_________和________。
16.俯视图反映物体_________和________。
17.左视图反映物体_________和________。
18. _________，________，________是组成几何体的基本元素。
19. _________的投影永远是点。
20，在画图时尽量采用_________的比例，其中1︰2为_________比例2︰1为. _________比例。
二．判断题﹙10分﹚1.正等轴测图的三个轴间角相等，三个轴向伸缩系数相等。
( )2.国家制图标准规定，图纸大小可以随意定。
(完整版)春季高考机械制图期末考试卷
2014 - 2015学年《 机械制图 》期末试卷考试班级： 15春季高考机电班 答题时间： 90分钟 考试方式： 闭卷题号 一 二 三 四 五 总分 阅卷人 得分一、 填空题：（每空1分，共10分） 1、图样的比例无论放大或缩小，图样的尺寸应该按零件的______________标注。
2、三视图之间的投影规律是：主、俯视图___________、主、左视图_______________、俯、左视图_________________。
3、确定基本几何体的大小尺寸称_______________，确定各几何形体间相对位置的尺寸称_________________。
4、半剖视图适用于_____________，其剖视图与外形图的分界线为 线。
5、断面图的类型有_________________和_________________两种。
二、 判断题：（每题2分，共10分） （ ）1、一线段的正投影长度可小于、等于或大于该线段的实长。
（ ）2、在尺寸标注中，凡是圆弧必须注符号R 。
（ ）3、画图比例1：5，是图形比实物放大五倍。
（ ）4、旋转剖的标注可标可不标。
（ ）5、在同一零件的各个剖视图，剖面线的方向、间隔应一致。
三、 选择题：（每题5分，共20分）1、已知带圆柱孔的球体的四组投影，正确的画法是（ ）图。
2、根据主、俯视图选择正确的左视图。
(1) ( )(2) ( )(3) ( )(a) (b) (c) (d)四、 作图题：（共40分）1、根据立体图补画第三视图。
（8分）班级 姓名 学号2．标注尺寸（尺寸数值从图中1：1量取，并取整）。
（8分）3．画出指定位置圆轴的移出断面。
（8分）4.已知主、左视图，补画俯视图。
（8分）6．将主视图改画成半剖视。
（8分）五、读懂下列零件图，回答问题。
（20分）1． 图中越程槽宽度为 毫米，其直径为 毫米，它的局部放大图（小于、等于或大于） 机件相应结构，该放大图是用（视图、剖视、断面） 方式表达的。
第一学期2014年秋季期14级《机械制图》期考试卷
2014年秋季期14级《机械制图》期末考试试卷命题教师：班别：14数控一班、14数控二班、14模具学号：姓名：___ ______一、填空题（每空1.5分，15分）1、线性尺寸数字一般应注写在尺寸线的或。
2、图样中的尺寸，以为单位时，不需要标注计量单位的符号或名称。
3、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图；俯视图与左视图。
4、组合体的组合形式有和两类。
5、组合体的视图上，一般应标注出长、和三种尺寸，标注尺寸的起点称为尺寸的。
二、单项选择题：（每空1.5分，15分）1、三视图不包括（）。
A 主视图B 俯视图C 左视图D 远视图2、正立投影面，代号用（）表示。
A VB HC WD Z3、标题栏一般位于图纸的（）A 右下角B 左下角C 右上角D 左上角4、下列尺寸正确标注的图形是( )A B C D5、当一条直线平行于投影面时，在该投影面上反映（）A 积聚性B 类似性C 实形性6、在三视图中，主视图反映物体的（）A 长和宽B 长和高C 宽和高7、正等测轴测轴的轴角是（）A 180°B 135°C 120°D 90°8、斜二测y轴上的轴向伸缩系数q1=（）A 1B 2C 0.5D 0.829、截平面位置垂直于圆柱轴线的截交线形状是（）A、圆B、椭圆C、抛物线D、双曲线10、根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A、切割法B、叠加法C、综合 D，切割法、叠加法和综合法三、用已知半径作圆弧连接（保留作图痕迹）。
（10分）四、完成点A、B、C的三面投影，判断图中A、B、C三点的相对位置关系（12分）点最上点最下点最左点最右点最前点最后五、根据圆锥的两个已知视图，完成左视图；并作出点A在各视图上的投影。
（10分）六、根据三视图画出正等轴侧图，尺寸在图上量取。
（18分）七、根据圆柱相贯的原理，分析视图，想象相贯线的形状，求画在主视图上。
（6分）八、根据轴侧图，补画三视图中所缺的线条，并标注尺寸。
(完整word版)机械制图期末试题(带答案)
制图试题一、填空题1、由两个或两个以上构成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分，剖视图可分为、和三类。
5、断面图分为：和两种。
6、同一部件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为：、、、、、。
8、螺纹的五个基本因素分别为：、、、螺距（导程）和。
内外螺纹连结时，二者的五因素一定。
9、部件图四大内容是：、、、。
10、组合体尺寸标明的基本要求为：、、。
11、导程 S 和螺距 P 的关系是 ____ ___ 。
12、外螺纹在非圆视图中，大径用表示、小径用表示。
13、部件图的尺寸标明要求是：、、、。
14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的会合，它一般是关闭的曲线。
15、局部剖视图用线分界且不该和图样上其余图线重合。
16、螺纹停止线用绘制。
17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。
18、视图能够分为、、、四种。
19、主视图能反应物体的和尺寸二、选择题1、对于平面相接的组合体，以下说法正确的选项是。
A、联合面必定有线分开B、联合面必定没有线分开C、当联合面不平齐时，二者中间有线分开2、对于两形体相切，以下说法正确的选项是。
A、因为相切处是圆滑过渡的，二者之间没有分界限B、二者之间有相贯线C、视详细状况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。
A 、圆B、双曲线C、椭圆4、以下对于组合体的尺寸注法说法错误的选项是。
A 、要尽量集中标明在一个或两个视图上，这样便于看图B 、对称构造的尺寸，一般要对称标明C、应使大的尺寸在内，小的尺寸在外进行标明5、依据主、俯视图，选择正确的左视图。
A 、B、C、D、A、B、C、D、6、依据主、俯视图，选择正确的左视图。
9、依据主、俯视图，选择正确的左视图。
A 、B 、C、 A 、 B 、C、D、7、依据主、俯视图，选择正确的左视图。
《机械制图》试卷与答案
忠县职业教育中心2014级机电班期末考试 《机械制图》试卷 题 号 一 二 三 四 总 分 复 核 得 分 一、填空：（每空1分，共10分） 1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。
2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。
3．空间两点成为重影点的条件是 ___ 。
4．当图形不能充分表达平面时，可用 ____ 表示。
5．将机件的部分结构用__________________________画出的图形称为局部放大图。
6．标注尺寸的三要素是指__________、________和__________。
7．两个形体表面相交而产生的交线称为_________________。
二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ） 2．如图所示，正确的左视图是（ ）。
学校 _____________ 班级 _____________准考证号码________________姓名_____________…………..………….….装………………………..…订………………………线…………………….……………3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。
（5分）2．根据组合体的两个视图，补画第三视图。
（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。
（10分）4．指出下列螺纹画法中的错误，并将正确的画在指定位置。
(10分)5．在指定位置画出剖面图(键槽深为3mm)。
(10分)四、读图题（40分） （一）看懂起动轴零件图，并回答下列问题。
（共12分） １．主视图是____________剖视图，用于表达_________及__________的内部结构。
机械制图期末考试及答案
*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖(B)半剖 (C) 局部剖(D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
《机械制图》期末考试试卷答案
《机械制图》期末考试试卷答案第一篇：《机械制图》期末考试试卷答案在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）尺寸应该尽量标注在（D）上。
A、主视图B、俯视图C、左视图D、特征视图六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）下图的A-A剖面图中，选出正确的断面图（）。
在下图中，选出正确的一组视图（）。
答案：C 下面右图用的是（）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C在下图中选出正确的剖视图。
（）答案：C在下图中选出正确的局部剖视图。
（）答案：B在下图中选出正确的剖视图。
（）答案：C求作立体的相贯线。
（12分）一.标注尺寸（数值从视图中量取，比例1:1）（13分）分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（8分）(×)(√)(×)(×)选择正确的移出剖面图（将正确的答案序号填入括号内）（6分）(b)读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为2×2。
模数其余218齿数压力角精度等级齿厚配对齿数8-7-7-3.142图号齿数齿轮轴制图校核比例数量材料第二篇：2018机械制图答案一、填空【每小题3分，共39分】1B ,2 B, 3A ,4 B, 5 B, 6D ,7 C, 8 D,9 A, 10B 11 A, 12 A, 13 C二、在下列视图中填写三视图的方位。
机械制图期末考试题
襄州三中2014---2015学年度第一学期2014级《机械制图》期末考试题题目五六七八九十总分满分40 20 20 20得分一、填空题（每空2分，共40分）1、机械制图中基本图幅共有种，其中A4图幅尺寸为。
2、机械制图上常采用的投影法是和法。
3、三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
4、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的方位，俯视图上只能反映零件的方位。
5、尺寸标注由、和组成。
6、在标注角度尺寸时，数字应书写。
7、机械制图中通常采用两种线宽，粗、细线的比率为。
8、平面图形中所注尺寸按作用分为和。
9、与一个投影面垂直的直线，一定与其它两个投影面，这样的直线称为投影面的。
10、线性尺寸数字一般应注写在尺寸线的或。
二、选择题（每题2分，共20分）1、不可见轮廓线采用（）来绘制。
A．粗实线B．虚线C．.细实线2、下列比例当中表示放大比例的是（）A．1：1 B．2：1 C.1：23、下列比例当中表示缩小比例的是（）A．1：1 B．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（）A．R B．Φ C.SΦ5、标题栏一般位于图纸的（）A．右下角 B．左下角 C.右上角6、已知物体的主、俯视图，正确的左视图是（）。
(a) (b) (c) (d)7、下列投影法中不属于平行投影法的是（）A、中心投影法B、正投影法C、斜投影法8、当一条直线平行于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性9、当一个面平行于一个投影面时，必（）于另外两个投影面A、平行B、垂直C、倾斜10、已知立体的主、俯视图，正确的左视图是（）。
三、判断题（每题2分，共20分）1、国家制图标准规定，图纸大小可以随意确定 ( )2、国家制图标准规定，可见的轮廓线用虚线绘制。
( )3、国家制图标准规定，各种图线的粗细相同。
( )4、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
2014~2015学年第二学期《机械制图》试卷
2014~2015学年第二学期《机械制图》试卷命题人：考试时间：90分钟试卷分值：100分一、填空题（20分，每空1分）1、基本视图仍保持________、___________、________的三等关系。
2、剖切平面有_______剖切面、__________的剖切面、__________的剖切面三类。
3、移出断面图的轮廓线用_______线绘制，重合断面图的轮廓线用_______线绘制。
4、将机件的部分结构用大于原图的比例画出的图形称为_____________图。
5、将机件向_____个_______投影面投射，并按_______位置配置的视图称为基本视图。
向视图是不按________位置配置的基本视图。
6、写出标记为M16×1-5g6g-L的螺纹种类________、公称直径_____、螺距_____、导程______、线数______、旋向______、公差带代号_________。
二、选择题（15分，每题3分）1、画在视图之（）的断面图称为移出断面图。
A、内B、外C、中2、当尺寸线垂直时，尺寸数字应写在尺寸线的（）边。
A、右B、上C、左3、在绘制螺栓连接时，螺母按（）绘制。
A、不剖B、剖C、断面4、螺纹的公称直径是指螺纹的（）。
A、大径B、中径C、小径。
5、普通螺纹的作用是（）。
A、传递动力B、连接和传递动力C、连接三、判断题（15分，每题3分）1、假想用剖切面将机件剖开，画出其断面及其以后可见结构的图形称为断面。
（）2、对机件的助、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它们与其邻接部分分开。
（）3、多线螺纹的导程等于螺距。
（）4、螺纹紧固件沿纵向剖切，且剖切面经过轴线时，一律按不剖处理。
（）5、梯形螺纹的标记中公差带代号只有中经。
（）四、作图题（50分，每题10分）1、用几个平行的剖切面将主视图画成恰当的全剖视图。
（10分）2、将主视图改画成恰当的局部剖视图（10分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黄陂区职业技术学校2014—2015学年度第一学期期末考试
13级10班《机械制图》试卷
出卷人：吴爱军审核：余正华
考号＿＿＿姓名＿＿＿班级＿＿＿分数＿＿＿
一、单项选择题（共20小题，每题3分，共60分）
（）1、A0的图纸大小为＿＿＿。
A、1189×841
B、1189×814
C、1198×841
D、1198×814 （）2、机械制图中图面上采用的单位是＿＿＿。
A、厘米
B、分米
C、毫米
D、微米
（）3、机械制图中画图一般不采用下列何种缩小比例。
A、1:2
B、1:3
C、1:5
D、1:10
（）4、细实线不可用于绘制＿＿＿。
A、中心线
B、尺寸线
C、尺寸界限
D、剖面线（）5、无论图形放大与缩小，在标注尺寸时均应按＿＿来标注。
A、图形的实际尺寸
B、机件的真实大小
C、按绘图比例换算后的数值
D、考虑绘图的准确度进行修正
( )6、圆弧连接的实质，就是要使连接圆弧与相邻的已知线段＿，达到光滑的目的。
A、相交
B、相切
C、相错
D、垂直
（）7、用5:1的比例画的机件，若图纸上该机件长30ｍｍ，则该机件的实际长度为＿＿＿。
A、6ｍｍ
B、30ｍｍ
C、150ｍｍ
D、180ｍｍ
（）8、圆锥台高40ｍｍ，上底圆半径10ｍｍ，下底圆半径20ｍｍ，该锥台锥度为＿＿＿。
A、1:4
B、4:1
C、2:1
D、1:2
（）9、下列表示圆的直径尺寸的是＿＿＿。
A、R10
B、SR10
C、Φ10
D、SΦ10
（）10、下列＿＿是用粗实线表示的。
A、中心线
B、断裂处的分界线
C、尺寸线
D、可见轮廓线（）11、轴上加工了两个等直径的小孔，其正确的A-A剖面图是。
( )12、下图中圆柱倒角尺寸标注正确的是＿＿。
（）13、在机械图样中，金属材料的剖面符号是＿＿。
（）14、下面四组视图中，正确的一组视图是＿＿。
（）15、相邻两个金属材料的物体，其剖面线一般＿＿＿。
A、倾斜方向必须不同
B、倾斜方向相同，间隔相等
C、倾斜方向相反
D、倾斜方向相反，间隔相等
（）16、斜视图是向＿＿的平面投影所得到的视图。
A、不平行于基本投影面
B、水平面
C、侧平面
D、任意平面（）17、移出断面图的图形画在视图之外，其轮廓线用＿绘制。
A、波浪线
B、粗实线
C、细实线
D、细点画线（）18、下面重合断面图绘制正确的是＿＿。
（）19、螺纹代号M24中，M代表＿＿＿。
A、普通螺纹
B、梯形螺纹
C、管螺纹
D、锯齿形螺纹（）20、对于标准直齿圆柱齿轮，下列说法正确的是＿。
A、齿顶高=齿根高
B、齿顶高=1.25ｍ
C、齿顶高<齿根高
D、齿根高>齿根高
二、判断题（共10小题，每小题1分，共10分）
（）1、绘制圆的对称中心线时应用粗实线绘制。
（）2、机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。
（）3、图样中标题栏通常放在图框的左下角。
（）4、机械制图中，图线一般只有粗线和细线，其宽度之比为2:1。
（）5、机械制图中常用的投影方法为中心投影法。
（）6、多个尺寸平行标注时，应使较小的尺寸靠近视图、较大的尺寸依次向外分布，避免尺寸线与尺寸界线交错。
（）7、斜二测适用于画正面有较多圆或圆弧的机件轴测图。
（）8、螺栓、齿轮、螺钉都是标准件。
（）9、螺纹旋向有左旋和右旋之分，按逆时钟方向旋进的螺纹，称为右旋。
（）10、螺纹紧固件以及轴类零件，若按纵向剖切且剖切平面通过其对称平面或轴线时，则这些零件按不剖绘制。
三、找出图中表面粗糙度标注中的错误，并在右图中作出正确的标注。
（10分）
四、仔细阅读零件图，完成下面的填空。
（20分）
1、零件的名称是＿＿，采用了＿＿个图形来表达机件；
2、主视图采用＿＿＿＿剖切手法表达内部结构。
3、机件的上表面采用了＿＿＿＿图表示，其绘图的比例是＿＿。
4、2xM6表示数量为＿＿个，公称直径为＿＿的螺孔，其定位尺寸是＿＿。
5、零件材料是＿＿，表面粗糙度要求是＿＿＿＿。
