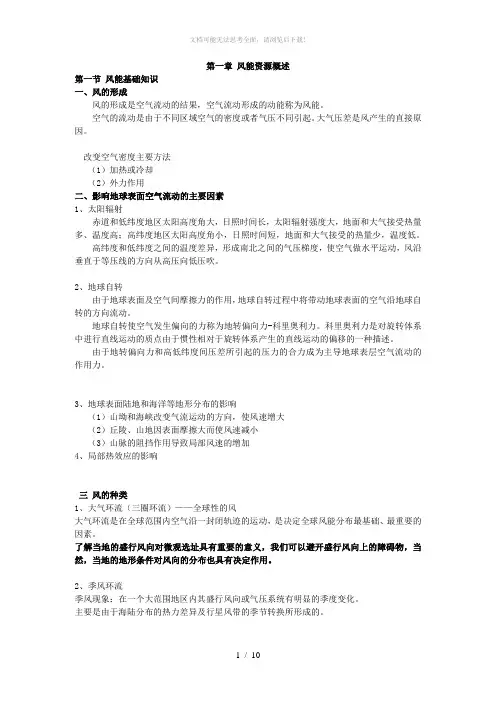

第一章风能资源概述第一节风能基础知识一、风的形成风的形成是空气流动的结果，空气流动形成的动能称为风能。
空气的流动是由于不同区域空气的密度或者气压不同引起。
大气压差是风产生的直接原因。
改变空气密度主要方法（1）加热或冷却（2）外力作用二、影响地球表面空气流动的主要因素1、太阳辐射赤道和低纬度地区太阳高度角大，日照时间长，太阳辐射强度大，地面和大气接受热量多、温度高；高纬度地区太阳高度角小，日照时间短，地面和大气接受的热量少，温度低。
高纬度和低纬度之间的温度差异，形成南北之间的气压梯度，使空气做水平运动，风沿垂直于等压线的方向从高压向低压吹。
2、地球自转由于地球表面及空气间摩擦力的作用，地球自转过程中将带动地球表面的空气沿地球自转的方向流动。
地球自转使空气发生偏向的力称为地转偏向力-科里奥利力。
科里奥利力是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。
由于地转偏向力和高低纬度间压差所引起的压力的合力成为主导地球表层空气流动的作用力。
3、地球表面陆地和海洋等地形分布的影响（1）山坳和海峡改变气流运动的方向，使风速增大（2）丘陵、山地因表面摩擦大而使风速减小（3）山脉的阻挡作用导致局部风速的增加4、局部热效应的影响三风的种类1、大气环流（三圈环流）——全球性的风大气环流是在全球范围内空气沿一封闭轨迹的运动，是决定全球风能分布最基础、最重要的因素。
了解当地的盛行风向对微观选址具有重要的意义，我们可以避开盛行风向上的障碍物，当然，当地的地形条件对风向的分布也具有决定作用。
2、季风环流季风现象：在一个大范围地区内其盛行风向或气压系统有明显的季度变化。
主要是由于海陆分布的热力差异及行星风带的季节转换所形成的。
我国是一个典型的季风气候国家。
无论风电场的选址或运行，季风特征必须认真考虑。
一般来讲在我国，季风的表现是：在冬季，风从陆地吹向海洋；在夏季，风从海洋吹向陆地3、局地环流1、海（湖）陆风2、山谷风3、峡谷（峡管）风峡谷效应使风速增大，不论是高大的山脉或是中小尺度的山脉只要存在峡谷或缢口河谷都有峡管效应，因为在谷地中流场压缩，其风速将比两侧加强，即产生峡管效应。
