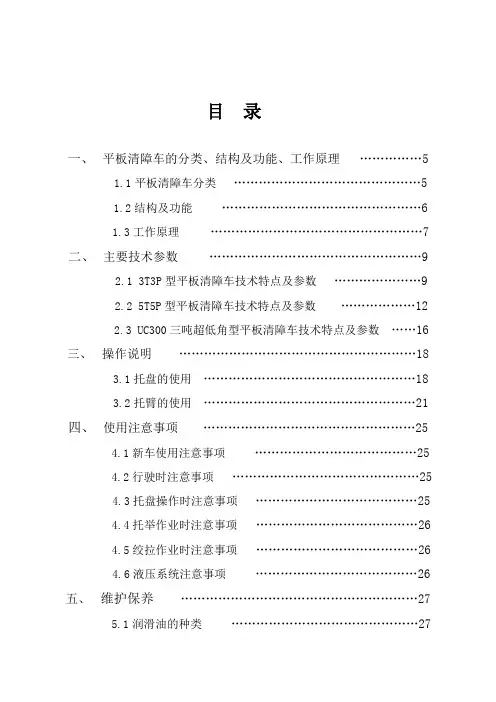

目录一、平板清障车的分类、结构及功能、工作原理 (5)1.1平板清障车分类 (5)1.2结构及功能 (6)1.3工作原理 (7)二、主要技术参数 (9)2.1 3T3P型平板清障车技术特点及参数 (9)2.2 5T5P型平板清障车技术特点及参数 (12)2.3 UC300三吨超低角型平板清障车技术特点及参数 (16)三、操作说明 (18)3.1托盘的使用 (18)3.2托臂的使用 (21)四、使用注意事项 (25)4.1新车使用注意事项 (25)4.2行驶时注意事项 (25)4.3托盘操作时注意事项 (25)4.4托举作业时注意事项 (26)4.5绞拉作业时注意事项 (26)4.6液压系统注意事项 (26)五、维护保养 (27)5.1润滑油的种类 (27)5.2液压系统的保养 (27)5.3日常维护保养 (28)5.4寒冷地区车辆的使用及保养 (29)六、常见故障及排除方法 (30)七、随车附件清单 (31)附：整车简图 (18)一、平板清障车的分类、结构及功能、工作原理1.1平板清障车的分类我公司设计生产的平板清障车分为3吨折叠式装载平板（3T3P）、5吨非折叠式装载平板（5T5P）及3吨超低角式（UC300）装载平板三大类。

以上三大类平板车的结构除底盘外还包括托盘、托臂及牵引绞盘等。

图1 平板清障车的类型平板清障车3吨折叠式5吨非折叠式3吨超低角式1.2 清障车的结构及功能平板清障车的上装为全液压操纵，其动力来源于底盘发动机，取力器从变速箱窗口取力，发动机的输出动力通过传动轴到达齿轮泵。

油泵输出高压油，流经多路换向阀、液压阀，然后到达各执行元件。

各个部件的动作均由换向阀手柄控制，操纵手柄设置在左右后侧工具箱，每一侧的操纵手柄均可实现全功能操作。

操纵手柄旁边的标志牌上清楚地标明了控制手柄的用途和动作方向。

1.2.1清障车的结构以3吨折叠式平板清障车为例：1.驾驶室：2.警灯及灯架（包括室内警报控制装置）：3.高位行车信号指示灯（上部：白-前示廓灯，红-后示廓灯，下部：黄-转向灯、红-刹车灯）；4.绞盘及钢缆；5.托盘；6.侧标志灯；7.托臂；8.操作手柄；9.护栏；10.工具箱及附件；在平板清障车的结构中还包括副车架、托架两大重要部分，位于托盘的下面（图中没有指示）。

索埃勒液压平板车使用说明书

索埃勒液压平板车使用说明书一.概述本液压自移式平板车是以液压为动力，不需要慢速绞车，不需要铺设轨道。

可用于煤矿井下无轨道的条件下较重物料的慢速迁移，主要用于煤矿综采工作面移动变电站设备的迁移，与现在普遍采用的移动变电站设备迁移方式相比，具备以下优点:安全系数高，迁移力大，操作方便，工作量轻的。

1）产品特点1.1使用液压千斤顶移动，不需要用慢速绞车。

1.2无需铺设轨道。

1.3迁移力大，整个电站的迁移力可达1000kN 以上。

1.4行走轮轨距（600/900mm）符合国标，适用于目前煤矿的轨道运输。

1.5迁移速度可控。

2)主要用途及使用范围2.1主要用途:煤矿综采工作面移动变电站的变压器、开关、泵站等设备随着工作面的生产推进而迁移。

2.2使用范围:适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围价质中不得含有破坏金属和绝缘的活性化学物质。

应保证下列工作条件下可靠工作;(⑴)海拔高度不超过2000m;(2)周围空气相对湿度不大于95% (+25℃) ;(3)周围介质温度:-5℃—+40℃;(4)在有沼气爆炸混合物的矿井中;(5)在无显著摇动和冲击振动的地点;(6)适用于顺槽局部倾角不大于18度的任何地点。

车架组件包括上面板、左右侧槽钢、加强槽型钢、左右连接头组成，它是本设备的载体，本设备的其它组件都安装在车架组件上。

升降机构有两旋转轴、车架上的轴座及其他附件组成。

自移轨道由钢板焊成整体，它是车架移动的支撑部件，也是液压迁移时，自移千斤顶的受力部件。

适应目前煤矿轨道运输的需要，自移轨道的轨矩为600mm和 900mm 两种类型。

辅助支撑组件，在车架两侧各设一组。

当需要中间的轨道前移时,辅助支撑将车架撑起，使轨道与底板脱离。

加紧行走机构包括行走加紧装置、制动加紧装置及连接附件组成。

液压系统包括升降千斤顶、行走千斤顶、高压胶管、操作阀。

本设备不包括乳化液泵站，使用时由用户自备。

2)工作原理:通过液压系统使升降机构对车体与自移轨道进行交替着地，加紧行走机构对车体或自移轨道进行相对移动，从而实现平板车的自移。

平板车说明书

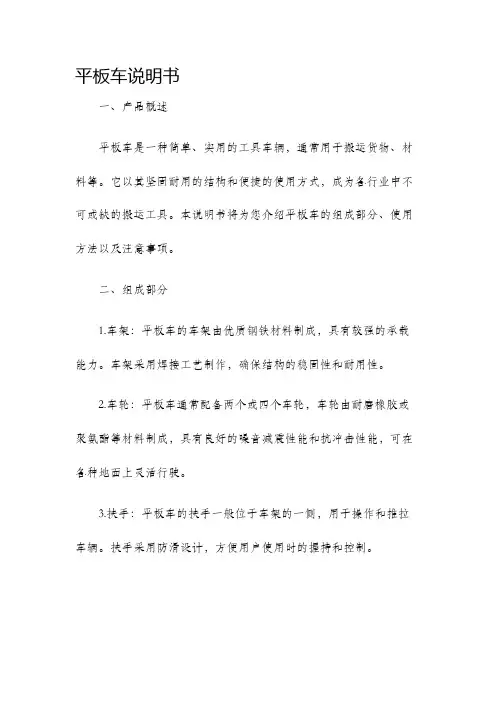

平板车说明书一、产品概述平板车是一种简单、实用的工具车辆，通常用于搬运货物、材料等。

它以其坚固耐用的结构和便捷的使用方式，成为各行业中不可或缺的搬运工具。

本说明书将为您介绍平板车的组成部分、使用方法以及注意事项。

二、组成部分1.车架：平板车的车架由优质钢铁材料制成，具有较强的承载能力。

车架采用焊接工艺制作，确保结构的稳固性和耐用性。

2.车轮：平板车通常配备两个或四个车轮，车轮由耐磨橡胶或聚氨酯等材料制成，具有良好的噪音减震性能和抗冲击性能，可在各种地面上灵活行驶。

3.扶手：平板车的扶手一般位于车架的一侧，用于操作和推拉车辆。

扶手采用防滑设计，方便用户使用时的握持和控制。

4.载货平台：载货平台是平板车上放置货物、材料的区域。

它通常由优质钢板制成，经过防锈处理，具有较好的耐用性和承载能力。

载货平台的尺寸和高度可根据不同需求进行调整。

三、使用方法1.调整扶手高度：根据个人身高和使用需求，调整平板车的扶手高度。

确保扶手的高度适合您的身体，以便更轻松地推拉车辆。

2.装载物品：将需要搬运的货物或材料放置在平板车的载货平台上。

注意平衡分布货物，避免一侧过重导致不稳定。

3.推拉车辆：握住扶手，用力推拉车辆。

在推拉过程中，注意保持身体平衡，避免用力过大或过小，以免造成伤害或货物掉落。

4.转向操作：在行驶过程中，如果需要转弯或改变方向，提前减速并用力转动车辆，同时注意车轮与地面的接触情况，以确保平稳操作。

四、注意事项1.承载限制：请勿超过平板车的承载限制，以免造成车辆破损或意外事故。

2.地面状况：在使用平板车时，请确保地面平整、干燥、无障碍物，以确保安全推拉操作。

3.定期维护：请定期检查平板车的各个部件，如车轮、车架等是否松动或磨损。

如有需要，请及时进行维护和更换。

4.远离火源：请勿将平板车靠近火源，以免导致车辆燃烧或损坏。

5.儿童禁用：请将平板车放置在儿童无法触及的地方，避免儿童使用时造成意外伤害。

六、结语平板车作为一种实用的搬运工具，其功能和灵活性在各行业中得到广泛应用。

平板车使用说明书

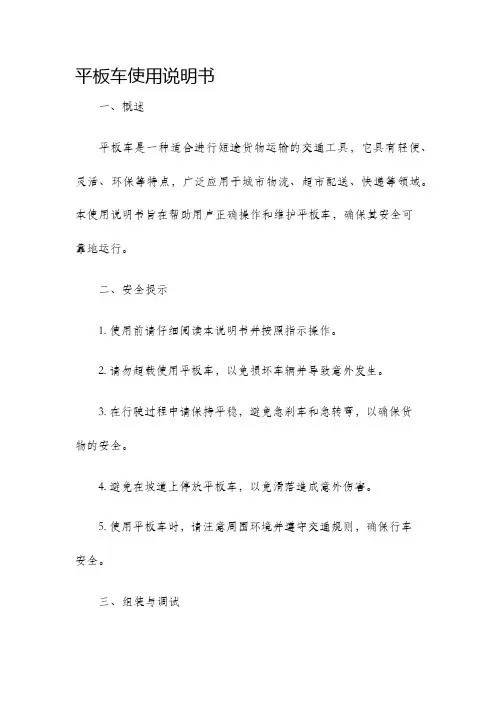

平板车使用说明书
一、概述
平板车是一种适合进行短途货物运输的交通工具，它具有轻便、灵活、环保等特点，广泛应用于城市物流、超市配送、快递等领域。

本使用说明书旨在帮助用户正确操作和维护平板车，确保其安全可
靠地运行。

二、安全提示
1. 使用前请仔细阅读本说明书并按照指示操作。

2. 请勿超载使用平板车，以免损坏车辆并导致意外发生。

3. 在行驶过程中请保持平稳，避免急刹车和急转弯，以确保货
物的安全。

4. 避免在坡道上停放平板车，以免滑落造成意外伤害。

5. 使用平板车时，请注意周围环境并遵守交通规则，确保行车
安全。

三、组装与调试
1. 安装前请检查平板车的配件是否完整，如有损坏或缺失，请
联系销售商处理。

2. 按照说明书将平板车的零部件进行正确组装，确保连接紧固。

3. 组装完成后，请进行调试。

调试内容包括：刹车的灵敏度、
方向盘的转动是否灵活、车轮的转动是否顺畅等。

四、使用方法
1. 上下货物：将货物轻放于平板车的货箱上，并确保货物稳固，以免在行驶过程中滑落造成伤害。

2. 行驶前的准备：调整方向盘使之至于合适的位置，并检查刹
车等是否正常运作。

3. 行驶时：推动平板车前进，保持稳定的速度，避免急停急刹。

4. 停车时：将平板车停放在平坦坚固的地面上，确保刹车锁定。

5. 维护保养：定期清洁平板车的外观，保持零部件的润滑，及
时更换老化或损坏的零件。

五、故障排除。

平板车使用说明书

一、材料车简介
平板车适用于矿山井下巷道及地面车场，运输设备、配件及其它物料。数辆矿车组成一列，由动力机车牵引在轨道上行走。矿车由车轮，车架及缓冲器三部分组成。其规格按矿车载重的大小区分，最常用的是 8 到 10 吨的。产品执行标准 GB/T2885.5-2008 《矿用窄轨车辆第 5 部分：平板车》和 MT387-2007 《煤矿窄轨矿车安全性测定方法和判定原则》。
1、使用前的注意事项
1.1 矿车在使用前，必须给各转动轮加足油脂，各转动部位加油或油脂后，才可投入运行。
1.2 矿车在使用前应由专业人员做仔细检查，确认可以运行时，先试运行５０千米，再检查一次，然后才能转入常规运行状态。
2、使用期间的注意事项
2.1 矿车一般由一辆或多辆编列使用，编列使用时，每列车的矿车数量由动力机车的牵引力和制动力决定，但最大牵引力不得超过 60KN。
MPC8-6 平板车使用说明书
执行标准: GB/T2885.5-2008
MT387-2007 出版日期：2011.11.20
目录
一、平板车简介............................................ 1 二、产品型号组成及其代表含义.............................. 1 三、技术物理参数.......................................... 1 四、注意事项.............................................. 2
2.2 装卸货物的过程中尽量避免撞击和砸等有损矿车的人为行为发生，进而有效地保护车体的正常使用。
3、预防故障的注意事项
矿车的故障一般发生在运行途中，常会引发人员伤亡和设备的损坏等恶性事故，为了减少事故的发生应对车辆和车轮做定期检查，尽量减少使用中途断轴，某一个轮不能动等现象。定期检查的周期由使用各个单位根据运输距离和轨道的完好状况制定，使矿车达到正常的使用寿命甚至延长。

平板车使用说明书

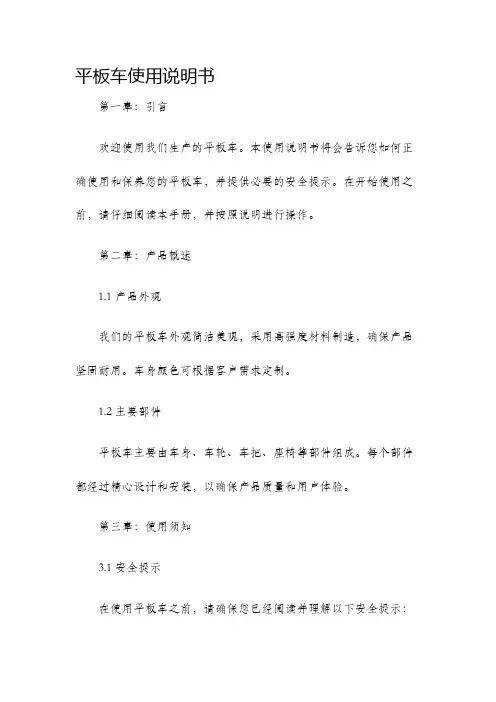

平板车使用说明书第一章：引言欢迎使用我们生产的平板车。

本使用说明书将会告诉您如何正确使用和保养您的平板车，并提供必要的安全提示。

在开始使用之前，请仔细阅读本手册，并按照说明进行操作。

第二章：产品概述1.1 产品外观我们的平板车外观简洁美观，采用高强度材料制造，确保产品坚固耐用。

车身颜色可根据客户需求定制。

1.2 主要部件平板车主要由车身、车轮、车把、座椅等部件组成。

每个部件都经过精心设计和安装，以确保产品质量和用户体验。

第三章：使用须知3.1 安全提示在使用平板车之前，请确保您已经阅读并理解以下安全提示：- 在使用平板车时，请穿着合适的安全装备，包括头盔和护膝。

- 在行驶过程中，请保持警觉，遵守交通规则，注意避让行人。

- 在夜间或视线不佳的情况下，请开启车灯以提高可见性。

- 禁止在道路行驶时玩耍、打手机或听耳机等会分散注意力的行为。

- 请勿酒后驾车，以免发生危险事件。

3.2 充电和电池使用平板车配备了电池供电。

在充电之前，请确保电池已经安装到车上，并连接到电源。

充电时间为8小时，在充电过程中，请确保电源稳定，避免过度充电。

3.3 动力系统平板车采用电力驱动，确保在启动前检查电池电量是否充足。

通过按下启动按钮，可以启动车辆。

在行驶过程中，请适应平板车的动力和制动系统，避免急刹车或急加速。

第四章：保养指南4.1 车辆清洁定期清洁平板车可以保持其外观整洁，并延长其使用寿命。

使用湿布轻轻擦拭车体，并避免使用腐蚀性或磨损性清洁剂。

4.2 轮胎维护保持平板车的轮胎正常充气压力，以确保行驶的稳定性。

检查轮胎胎纹深度，如发现磨损严重，请及时更换轮胎。

4.3 电池保养在长时间不使用平板车时，请拆下电池，并将其存放在干燥通风的地方。

充电头和电池接口保持清洁，避免尘埃或水分进入。

第五章：故障排除5.1 无法启动如果平板车无法启动，请检查电池是否安装正确，并确保电量充足。

如果问题仍然存在，请联系售后服务中心。

5.2 动力不足如果平板车动力不足，请检查电池电量是否充足。

液压自移式平板车操作规程

液压自移式平板车操作规程一、使用前的准备1、使用前应先检查自移轨道是否连接可靠、牢固。

2、使用前应先检查所放设备及物料是否连接可靠、牢固。

3、检查各油缸连接销是否正常，不得有松动、变形、损坏等现象。

4、检查液压管路是否连接正确、可靠。

5、检查泵压是否正常。

6、确认设备列车两侧人员撤离情况。

二、操作1、自移轨道移动（1）操作支撑控制手柄，使辅助支撑机构伸出，使自移轨道悬空，通过辅助支撑机构支撑车体，直至全部列车全部升起；（2）操作制动夹紧控制手柄，使制动夹紧装置闭锁与自移轨道夹紧（停顿30S）；（3）操作行走夹紧控制手柄，使行走夹紧装置松开与自移轨道脱离（停顿30s）；（4）缓慢操作行走控制手柄，使行走千斤顶完全伸出，并带动行走夹紧机构移动；（5）反向操作行走夹紧控制手柄，使行走夹紧装置闭锁与自移轨道夹紧（停顿30s）；（6）反向操作制动夹紧控制手柄，使制动夹紧装置松开与自移轨道脱离（停顿30s）；（7）缓慢反向操作行走控制手柄，使行走千斤顶完全缩回，并带动行走夹紧装置及自移轨道移动；重复（2）-（7）六个步骤，自至是自移轨道移动到所需位置。

2、平板车移动（1）操作支撑控制手柄，使辅助支撑机构缩回，使自移轨道下落着地，通过行走轮支撑车体，直至全部列车全部落地；（2）操作行走夹紧控制手柄，使行走夹紧装置闭锁与自移轨道夹紧（停顿30s）；（3）操作制动夹紧控制手柄，使制动夹紧装置松开与自移轨道脱离（停顿30s）；（4）缓慢操作行走控制手柄，使行走千斤顶完全伸出，并带动行走加紧机构及平板车移动；（5）反向操作制动夹紧控制手柄，使制动夹紧装置闭锁与自移轨道加紧（停顿30s）；（6）反向操作行走夹紧控制手柄，使行走夹紧装置松开与自移轨道脱离（停顿30s）；（7）缓慢反向操作行走控制手柄，使行走千斤顶完全缩回，并带动行走夹紧装置复位；重复（2）-（7）六个步骤，自至是平板车移动到所需位置。

3、复位设备列车移动完成，操作行走、制动夹紧控制手柄，使行走、制动夹紧装置同时闭锁，再将操作阀复位，上锁。

40吨平板车使用说明书

40吨平板车使用说明书40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12附图一半挂车外形图−−−−−−−−−−−− 13附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。

40吨平板车使用说明书

40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12 附图一半挂车外形图−−−−−−−−−−−− 13 附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。

电动平板车各型号参数

5种搬运平板车，教你如何选择？
1、电动平板爬坡款平板车
这款电动平板车载重量为1-1.5吨。

2.0厚花纹钢板，0-60°爬坡，可以无极调速，是为爬坡专用型。

适合工厂，仓库，车间，医院，商场，超市的货物搬运。

此款平板车为2014年南京青奥会搬运指定用车，具有很强的防震功能1吨载重，非常适合场地装卸货。

此款平板车的车头为360°转弯，有三挡速度可调，脚刹安全设计，这款比较适合小批量运货。

此款平板车为免充橡胶轮，尺寸和颜色可定做，比较适合空间小的地方运货。

5、电动五轮灵活款平板车
此款的载重量为500kg，拐弯比较灵活方便，三挡控制，比较适合小型货物的搬运。

PTJ系列平板车说明书

Operating Instructions and Parts Manual “PTJ” Series Pallet TrucksWALTER MEIER (Manufacturing) Inc.427 New Sanford RoadLaVergne, Tennessee 37086 Part No. M-151003 Ph.: 800-274-6848 Revision A1 03/2012 Copyright © 2012 Walter Meier (Manufacturing) Inc.1.0 Warranty and ServiceWalter Meier (Manufacturing) Inc., warrants every product it sells. If one of our tools needs service or repair, one of our Authorized Service Centers located throughout the United States can give you quick service. In most cases, any of these Walter Meier Authorized Service Centers can authorize warranty repair, assist you in obtaining parts, or perform routine maintenance and major repair on your JET® tools. For the name of an Authorized Service Center in your area call 1-800-274-6848.MORE INFORMATIONWalter Meier is consistently adding new products to the line. For complete, up-to-date product information, check with your local Walter Meier distributor, or visit .WARRANTYJET products carry a limited warranty which varies in duration based upon the product (MW = Metalworking, WW = Woodworking).WHAT IS COVERED?This warranty covers any defects in workmanship or materials subject to the exceptions stated below. Cutting tools, abrasives and other consumables are excluded from warranty coverage.WHO IS COVERED?This warranty covers only the initial purchaser of the product.WHAT IS THE PERIOD OF COVERAGE?The general JET warranty lasts for the time period specified in the product literature of each product.WHAT IS NOT COVERED?Five Year Warranties do not cover woodworking (WW) products used for commercial, industrial or educational purposes. Woodworking products with Five Year Warranties that are used for commercial, industrial or education purposes revert to a One Year Warranty. This warranty does not cover defects due directly or indirectly to misuse, abuse, negligence or accidents, normal wear-and-tear, improper repair or alterations, or lack of maintenance.HOW TO GET SERVICEThe product or part must be returned for examination, postage prepaid, to a location designated by us. For the name of the location nearest you, please call 1-800-274-6848.You must provide proof of initial purchase date and an explanation of the complaint must accompany the merchandise. If our inspection discloses a defect, we will repair or replace the product, or refund the purchase price, at our option. We will return the repaired product or replacement at our expense unless it is determined by us that there is no defect, or that the defect resulted from causes not within the scope of our warranty in which case we will, at your direction, dispose of or return the product. In the event you choose to have the product returned, you will be responsible for the shipping and handling costs of the return.HOW STATE LAW APPLIESThis warranty gives you specific legal rights; you may also have other rights which vary from state to state. LIMITATIONS ON THIS WARRANTYWALTER MEIER (MANUFACTURING) INC., LIMITS ALL IMPLIED WARRANTIES TO THE PERIOD OF THE LIMITED WARRANTY FOR EACH PRODUCT. EXCEPT AS STATED HEREIN, ANY IMPLIED WARRANTIES OR MERCHANTABILITY AND FITNESS ARE EXCLUDED. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG THE IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.WALTER MEIER SHALL IN NO EVENT BE LIABLE FOR DEATH, INJURIES TO PERSONS OR PROPERTY, OR FOR INCIDENTAL, CONTINGENT, SPECIAL, OR CONSEQUENTIAL DAMAGES ARISING FROM THE USE OF OUR PRODUCTS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.Walter Meier sells through distributors only. The specifications in Walter Meier catalogs are given as general information and are not binding. Members of Walter Meier reserve the right to effect at any time, without prior notice, those alterations to parts, fittings, and accessory equipment which they may deem necessary for any reason whatsoever. JET® branded products are not sold in Canada by Walter Meier.2.0 Table of contentsSection Page1.0 Warranty and Service (2)2.0 Table of contents (3)3.0 Safety warnings (3)4.0 Introduction (4)5.0 Specifications (4)6.0 Setup and assembly (5)7.0 Operations (5)7.1Lifting Load (6)7.2 Moving Load (6)7.3 Lowering Load (6)7.4 Up-Down Cam Adjustment (6)8.0 Maintenance (6)8.1 Cleaning Release Valve (6)8.2 Lubrication (6)8.3 Piston Seal/O-Ring Replacement (7)9.0 Troubleshooting the PTJ Series Pallet Trucks (8)10.0 Replacement Parts (8)10.1.1 PTJ-Series Pallet Trucks – Exploded View (9)10.1.2 PTJ-Series Pallet Trucks – Parts List (10)3.0 Safety warnings1. Read and understand the entire owner'smanual before attempting assembly or operation of the pallet truck.2. Read and understand the warnings on thepallet truck and in this manual. Failure to comply with all of these warnings may causeserious injury.3. Replace the warning labels if they becomeobscured or removed.4. Do not use this pallet truck for other than itsintended use. If used for other purposes, Walter Meier (Manufacturing) Inc., disclaimsany real or implied warranty and holds itselfharmless from any injury that may result from that use. 5. Do not place hands or feet under the pallettruck at any time.6. Do not operate a loaded pallet truck onramps or inclines.7. Do not tip load pallet truck forks. This maycause damage to the forks and personalinjury if the rear of the pallet truck suddenlypops up.8. Never leave a loaded pallet truckunattended in the raised position. Alwayslower load to the floor.9. Do not load pallet truck beyond its ratedcapacity of 5,000 lbs.10. Secure load before transporting.11. To prevent accidental tipping, make sureload is centered on the forks.12. Do not move a loaded pallet truck by otherthan manual force.4.0 IntroductionCongratulations on your purchase of a JET Pallet Truck.To better understand the proper use and safe operation of this pallet truck, please take a few minutes to carefully read and follow the instructions contained in this manual. When finished reading and understanding the manual, please file in a safe and convenient location for the life of the pallet truck. If the pallet truck transfers ownership, the manual should accompany it.This pallet truck is designed to push and pull palletized material loads up to 5,000 pounds only.You will notice several important features about your JET Pallet Truck. For example, its 2-1/2” lowered height and tapered fork tips allow easy entry into pallets. The heavy-gauge steel frame is reinforced with cross-welded steel plates to prevent forks from bending and solid steel push rods are used for added strength. The pump features top-of-the-stroke and overload by-pass valve systems. A durable powder coat finish provides long lasting steel protection. Extra wide polyurethane covered steel steer wheels and nylon load wheels feature lifetime lubricated, double sealed bearings to provide smooth, quiet rolling and added stability.If there are questions or comments, please contact your local supplier or Walter Meier. Walter Meier can also be reached at our web site: .5.0 SpecificationsFigure 1The specifications in this manual were current at time of publication, but because of our policy of continuous improvement, Walter Meier (Manufacturing) Inc., reserves the right to change specifications at any time and without prior notice, without incurring obligations.Model # Stock # W1 W2 L1 L2H1H2 A (dxw) B (dxw) C NetWt.(lb.)PT-1636J15100316”6”36”51” 6-1/4”2-1/2”6-1/4”x2-3/4” 2-1/2”x3-3/4”45-1/8”135PT-2036J 151004 20-1/2” 6” 36” 51” 6-1/4”2-1/2” 6-1/4”x2-3/4” 2-1/2”x3-3/4” 45-1/8” 150 PT-2042J15100520-1/2”6”42”57” 6-1/4”2-1/2”6-1/4”x2-3/4” 2-1/2”x3-3/4”45-1/8”161PT-2048J 151006 20-1/2” 6” 48” 63” 6-1/4”2-1/2” 6-1/4”x2-3/4” 2-1/2”x3-3/4” 45-1/8” 172 PT-2742J15100827” 6”42”57” 6-1/4”2-1/2”6-1/4”x2-3/4” 2-1/2”x3-3/4”45-1/8”185PT-2748J 151009 27”6” 48” 63” 6-1/4”2-1/2” 6-1/4”x2-3/4” 2-1/2”x3-3/4” 45-1/8” 1966.0 Setup and assembly Note: Individual trucks are assembled and ready to use. Pallet trucks purchased in crate quantities (6 units to a crate) require some assembly. Match the “number” label on the handle to the “number” label on the frame, prior to assembly. Proceed with instructions below.If you received an individual truck, proceed to section 7.0 – Operations.Tools Needed for Assembly• Hammer• Flat Head Screwdriver•Pliers or 17mm WrenchFigure 11. Insert the base of the handle (A, Figure 2)into the pump bracket (B, Figure 2).2. Align the holes (C, Figure 2) at the base ofthe handle with the holes in the pump bracket.3. Using a screwdriver, pry the cam (D, Figure2) up and slip the bolt head under the notchin the cam. Do not adjust the nut.Figure 2 4. Insert handle pins (E, Figure 3) into theholes of the pump bracket and handle. Alignthe spring pin holes (F, Figure 3) in the handle pin and the pump bracket.5. Tap the handle pins into place with ahammer.Figure 36. Using a hammer, tap the spring pins (A,Figure 4) into the pump bracket and handle pins.Note: If the holes aren’t lined up, use a 17mm wrench or pliers to turn the handle pinuntil the spring pin holes line up.7. Repeat for the opposite side handle pin.8. Pull handle down and remove retaining tube(B, Figure 4) by pulling straight out. Discardretaining tube.Figure 4Note: If the pallet truck does not raise or lower properly, you may have air bubbles in the pump from shipping. Refer to section 8.1 – Cleaning Release Valve.7.0 OperationsTo raise forks, place handle in the UP position(bottom part of the handle slot), See Figure 5.To lower forks, pull lever handle to DOWN position (upper part of slot).To freely move the handle, set lever in Neutral (center notch of slot).Figure 57.1 Lifting Load1. Lower forks to lowest position, Figure 5.2. Insert forks under load, or into pallet.3. Place lever in UP position (bottom part ofslot), Figure 5. 4. Move handle up and down until forks reachdesired height.7.2 Moving Load1. Place lever in NEUTRAL position (centernotch of slot), Figure 5. 2. Pull or push pallet truck to desired location.7.3 Lowering Load1. Pull lever to DOWN position (upper part ofslot), Figure 5. 2. Pull forks away from load.7.4 Up-Down Cam Adjustment1. Set lever in NEUTRAL position, Figure 5.2. Turn cam nut while pumping the handle,Figure 6. 3. When lifting stops, give the nut one moreturn. 4. The cam nut is properly adjusted whenpumping the handle in NEUTRAL position causes no movement of the hydraulic ram.Figure 68.0 Maintenance8.1 Cleaning Release ValveOver time, the hydraulic pump assembly may become clogged with debris or air bubbles, and not function properly.To clean the release valve and bleed the pump: 1. Pump handle quickly, raising pallet truck tofull extent. While continuing pumping action, pull lever to down position. 2. When forks reach total down position, valveis flushed. Repeat if necessary.8.2 LubricationCheck oil level annually by removing oil plug found on top of pump housing. When changing or adding oil, fill the tank through the oil plug screw hole to 80% capacity with hydraulic jack oil, about 2” deep in pump housing, see Figure 7. Do not use any other type of oil.Figure 7There is one grease fitting (#55B, section 10.1.1) located on the table. Lubricate this point on a semi-annual basis.Wheel bearings are sealed and require no lubrication. The crank shaft features Oil Lite bushings which also require no lubrication. Lightly oil all other moving parts.8.3 Piston Seal/O-Ring Replacement1. Raise pallet truck by pumping handle.2. Remove screws #70, sect. 10.1.1. This willfree the pump and handle assembly from the pallet truck.3. Empty the oil into a suitable container.Pump handle until all oil has drained.Dispose of used hydraulic oil or fluid according to local regulations.4. Pull out piston plunger #33, and/or rampiston #25.5. Remove all o-rings and seals (see Figure 8).Figure 86. Insert new o-ring or seal one at a timemaking sure to replace with the same size that was removed.7. Reassemble and fill oil tank through the oilplug screw hole to 80% capacity with new hydraulic jack oil, about 2” deep in pump housing, see Figure 7.9.0 Troubleshooting the PTJ Series Pallet TrucksIndex numbers refer to parts breakdown, section 10.0.Symptom PossibleCause CorrectionHydraulic unit does not lift. Oil low in tank. Make sure there is no oil leakage fromRelease Plug #36, and add oil.Air in pump. Place lever in down position and pumphandle repeatedly.Worn O-ring in cylinder. Consult authorized service center.Once lifted, truck lowers by itself. Steel ball not seated in hydraulicunit.Refer to section 8.1 Cleaning ReleaseValve.Worn O-ring in cylinder. Consult authorized service center. Release valve not seated properly. Refer to section 8.1 Cleaning ReleaseValve.Oil leakage from Release Plug#36.Tighten Release Plug #36. Replace O-rings on Release Plug #36. If leakagestill occurs, consult authorized servicecenter.Fork does not lower. Cam #53 broken. Replace cam #53.Up-down cam nut #15 out of adjustment. Refer to section 7.4 Up-Down Cam Adjustment.Broken fork rods and linkage. Consult authorized service center, orreplace broken parts.Lever does not set at NEUTRAL position. Up-down cam nut #15 out ofadjustment.Refer to section 7.4 Up-Down CamAdjustment.10.0 Replacement PartsReplacement parts are listed on the following pages. To order parts or reach our service department, call 1-800-274-6848 Monday through Friday (see our website for business hours, ). Having the Model Number and Serial Number of your machine available when you call will allow us to serve you quickly and accurately.10.1.1 PTJ-Series Pallet Trucks – Exploded View10.1.2 PTJ-Series Pallet Trucks – Parts ListIndex No Part No Description Size Qty1 ............... PT2748A-001A ........Handle (1)2 ............... PT2748A-002A ........Handle Cap . (1)3 ............... PT2748A-003A ........Lever .. (1)4 ............... PT2748A-004 ...........Spring Pin...........................................................5x16mm (1)5 ............... PT2748A-005 ...........Bolt.....................................................................M8x20 (1)7 ............... PT2748A-007 ...........Spring Pin...........................................................3x28mm (1)8 ............... PT2748A-008 ...........Oil Lite Bushing . (1)9 ............... PT2748A-009 ...........Roller . (1)10 ............. PT2748A-010 ...........Roller Pin . (1)11 ............. PT2748A-011 ...........Release Rod .. (1)13 ............. PT2748A-013 ...........Chain . (1)14 ............. PT2748A-014 ...........Anchor Bolt .. (1)15 ............. PT2748A-015 ...........V-Nut ..................................................................M8 (1)16 ............. PT2748J-101B .........Dust Seal * .. (1)17 ............. PT2748J-101B .........O-Ring * .............................................................29.8x3.5mm (1)18 ............. PT2748J-101B .........U-Packing * ........................................................30x38x6mm . (1)19 ............. PT2748J-101B .........O-Ring * .............................................................4.8x1.9mm .. (2)20 ............. PT2748J-101B .........Dust Seal * .. (1)21 ............. PT2748J-101B .........U-Packing * ........................................................18x26x5 (1)23 ............. PT2748J-101B .........O-Ring * .............................................................6x1.9mm .. (1)24 ............. SB-14MM .................Steel Ball ............................................................14mm . (1)25 ............. PT2748J-025 ...........Ram Piston.. (1)26 ............. PT2748A-026 ...........Oil Plug . (1)28 ............. PT2748J-101B .........O-Ring * .............................................................11.6x2.4mm (1)29 ............. PT2748A-029 ...........Release Screw .. (1)30 ............. PT2748A-030 ...........Spring.................................................................10x2.3x27mm . (1)30A .......... PT2748A-30A ..........Valve .. (1)31 ............. SB-6MM...................Steel Ball ............................................................6mm (1)32 ............. PT2748A-032 ...........E-Ring ................................................................15mm . (1)33 ............. PT2748L-033 ...........Plunger Piston (1)34 ............. PT2748A-034 ...........Spring Cap .. (1)35 ............. PT2748A-035A ........Spring.................................................................38x5x121mm .. (1)36 ............. PT2748A-036 ...........Release Plug .. (2)37 ............. PT2748A-037 ...........Washer...............................................................20mm . (1)38 ............. PT2748A-038 ...........Spring.................................................................8x1.5x12.8mm (1)38A .......... PT2748A-038A ........Spring.................................................................4.8x0.7x15mm (1)39 ............. PT2748A-039 ...........Valve Housing (1)40 ............. SB-6MM...................Steel Ball ............................................................6mm (2)40A .......... SB-9MM...................Steel Ball ............................................................9mm (1)41 ............. PT2748A-041 ...........Spring Pin...........................................................3x28mm (2)42 ............. PT2748A-042 ...........Spring Pin...........................................................8x25mm (1)43 ............. PT2748A-043 ...........Snap Ring ..........................................................44mm . (1)44 ............. PT2748A-044 ...........Spring Pin...........................................................8x45mm (1)46 ............. PT2748A-046A ........Wheel Shaft (all models except PT-1636J) (1)................. PT1636J-046A .........Wheel Shaft (PT-1636J only) .. (1)47 ............. PT2748J-109A .........Pump Housing Assembly (all models) . (1)48 ............. PT2748A-048 ...........Handle Pin (2)49 ............. PT2748A-049 ...........Bearing Base .. (1)50 ............. BB-51109 .................Ball Bearing ........................................................51109 . (1)51 ............. PT2748A-051 ...........Spring.................................................................6.3x1.2x25mm (1)52 ............. PT2748A-052 ...........Release Nozzle . (1)53 ............. PT2748A-053A ........Cam (1)* Available only in the repair kit – PT2748J-101BIndex No Part No Description Size Qty54 ............. PT1636J-054 ...........Spring Pin...........................................................6x30mm (2)55 ............. PT2748A-055A ........Table (all models except PT-1636J). (1)................. PT1636J-055A .........Table (PT-1636J only) .. (1)55B .......... PT2748A-055B ........Grease Fitting . (1)56 ............. PT2748A-056 ...........Snap Ring ..........................................................25mm . (2)57 ............. PT2748A-057 ...........Snap Ring ..........................................................20mm . (2)60 ............. PT2748L-103A .........Steer Wheel Assembly W/Bearings.. (2)60A .......... BB-6205VV ..............Steer Wheel Ball Bearing ....................................6205VV . (2)60B .......... BB-6304VV ..............Steer Wheel Ball Bearing ....................................6304VV . (2)61 ............. PTX2748-056 ...........Dust Seal Cap (2)62 ............. TS-1550111 .............Washer...............................................................20mm . (2)67 ............. ................................Fork Frame (N/A).. (1)69 ............. TS-1551061 .............Lock Washer ......................................................8mm (2)70 ............. TS-1504031 .............Socket Head Cap Screw .....................................M8x14 (2)71 ............. PT2748A-071 ...........Crank Shaft (PT-2742J / PT-2748J) . (1)................. PT2048A-071 ...........Crank Shaft (PT-2036J / PT-2042J / PT-2048J) . (1)................. PT1636J-071 ...........Crank Shaft (PT-1636J Only).. (1)74 ............. PT2748A-074 ...........Table Pin .. (2)75 ............. PT2748A-075 ...........Oil Lite Bushing . (2)76 ............. PT2748J-076A .........Lifting Yoke (PT-2742J / PT-2748J) . (1)................. PT2048J-076A .........Lifting Yoke (PT-2036J / PT-2042J / PT-2048J) . (1)................. PT1636J-076A .........Lifting Yoke (PT-1636J Only) .. (1)77 ............. PT2748J-077 ...........Spring Pin...........................................................6x35mm (1)78 ............. PT2748J-078A .........Arm Pin ..............................................................16x145mm .. (2)79 ............. PT2748J-079 ...........Spring Pin...........................................................5x25mm (2)80 ............. PT2748J-080BN ......Black Nylon Load Wheel W/Bearings .. (2)80A .......... BB-6004VV ..............Load Wheel Bearing ...........................................6004 (4)81 ............. PT2748J-079 ...........Spring Pin...........................................................5x25mm (2)81A .......... PT2748J-081A .........Snap-Ring ..........................................................20mm . (4)82 ............. PT2748J-082 ...........Load Wheel Axle .. (2)83 ............. PT2748J-083A .........Arm . (2)86 ............. PT2748J-086A .........Rod Pin ..............................................................16x96mm . (2)88 ............. PT2736J-088A .........Rod (PT-1636J / PT-2036J). (2)................. PT2742J-088A .........Rod (PT-2042J / PT-2742J). (2)................. PT2748J-088A .........Rod (PT-2048J / PT-2748J). (2)89 ............. PT2748A-089A ........E-Ring ................................................................19mm . (2)99 ............. PT2748A-099A ........Release Rod Assembly (index #11,13-15) (1)................. PT2748J-101B .........Repair Kit (index # 16-23, 28) . (1)................. PT2748J-109A .........Pump Assembly (all models except PT-1636J) .. (1)................. PT1636J-109A .........Pump Assembly (PT-1636J only).. (1)................. PT2748J-110A .........Pump, Handle, Wheel Assembly (all models except PT-1636J).. (1)................. PT1636J-110A .........Pump, Handle, Wheel Assembly (PT-1636J Only) (1)................. PT1636J-ID-A ..........I.D. Label (not shown). (1)................. PT2036J-ID-A ..........I.D. Label (not shown). (1)................. PT2042J-ID-A ..........I.D. Label (not shown). (1)................. PT2048J-ID-A ..........I.D. Label (not shown). (1)................. PT2742J-ID-A ..........I.D. Label (not shown). (1)................. PT2748J-ID-A ..........I.D. Label (not shown). (1)................. PT2748J-JET ...........JET Logo Label (not shown) (2)................. PT2748J-WL ............Warning Label (not shown) .. (1)................. PT2748J-PL .............Pump Label (not shown) (1)WALTER MEIER (Manufacturing) Inc.427 New Sanford RoadLaVergne, Tennessee 37086Phone: 800-274-6848。

40吨平板车使用说明书

MPC2-6平板车(使用说明书)

MPC2-6平板车
使
用
说
明
书
一、矿用平板车的用途
矿用平板车的用途及适用范围：矿用平板车适用于地下开采的矿山，沿地下巷道及地表工业场地运输设备或其他物品。

二、矿用平板车系列技术参数
1，矿用平板车参数有：MPC2-6, MPC3-6, MPC5-6, MPC13-6, MPC18-6, MPC26-6, MPC10-6, MPC15-6, MPC20-6, MPC25-6, MPC30-6,
MPC5-9,MPC10-9,MPC15-9
2，矿用平板车载重吨位有：2吨,3吨,5吨10吨,13吨,15吨,18吨
3，矿用平板车轨距有600mm 900mm
4, 矿用平板车轴距有（mm) 550 750 1100 1000
5, 矿用平板车车轮直径有（mm) 250 300 350 400
6, 矿用平板车牵引高度有（mm) 230 270 320
7，矿用平板车外形尺寸
长（mm) 2000 2400 3450 3450 2100 1500 1900 3000
宽（mm) 880 1050 1200 1320 1150 850 1050 1200
高（mm) 410 415 480 480 480 400 425 510
8，矿用平板车理论重量(KG) 490 530 900 910 780 430 530 1000
大家对矿用平板车了解吗？如果您不了解的话，让我给您介绍一下山东中兖的矿用平板车吧。

三、图片展示
注：本信息源于山东中兖矿业设备制造有限公司。

平板车说明书(2014)

山东中兖矿业设备制造有限公司矿用平板车使用说明书目录一、用途二、产品型号与技术特征2.1、产品型号2.2、技术特征三、润滑四、安装与试运转五、维护保养六、图片展示一、用途平板车系煤矿窄轨铁路运输机器设备及其辅料的车辆。

二、产品型号与技术特征2.1、产品型号例：M P C 3 —63吨轨距600mm矿车平板式煤矿用型号额定载重量T轨距mm 轴距mm 轮径mm主轴直径mm牵引高mm外形尺寸mm 重量KgMPC2-9 2 900 550 300 60 320 2000×880×410 512 MPC3-9 3 900 550 300 60 320 2400×1050×415 553 MPC5-9 5 900 1100 350 75 320 3450×1320×480 910 MPC5-9A 5 900 600 350 75 320 2100×1150×480 780 MPC10-9 10 900 1350 350 90 320 3950×1350×520 1250MPC12-9 12 900 1350 350 90 320 3950×1350×520 1340MPC16-9 16 900 1450 400 90 320 4050×1450×520 1550MPC20-9 20 900 1450 400 100 320 4050×1450×540 1670MPC25-9 25 900 1550 400 110 320 4250×1450×560 1850MPC2-6 2 600 550 300 60 320 2000×880×410 490MPC3-6 3 600 750 300 60 320 2400×1050×415 530MPC5-6 5 600 1100 350 70 320 3450×1200×480 900MPC10-6 10 600 1100 400 90 320 3440×1230×400 1000MPC13-6 13 600 1350 400 90 320 3350×1400×400 1015MPC18-6 18 600 1450 400 90 320 3350×1400×450 1350MPC20-6 20 600 1450 400 100 320 3500×1450×450 1400MPC25-6 25 600 1550 400 110 320 3750×1450×450 1550三、润滑为保证平板车正常运转，每月定期检修设备时轮对注油一次，在轮子外侧留有注油孔，螺塞密封，润滑脂采用2号钙基润滑脂。

电动平板车各型号参数

5种搬运平板车，教你如何选择？
1、电动平板爬坡款平板车
这款电动平板车载重量为1-1.5吨。

2.0厚花纹钢板，0-60°爬坡，可以无极调速，是为爬坡专用型。

适合工厂，仓库，车间，医院，商场，超市的货物搬运。

此款平板车为2014年南京青奥会搬运指定用车，具有很强的防震功能1吨载重，非常适合场地装卸货。

此款平板车的车头为360°转弯，有三挡速度可调，脚刹安全设计，这款比较适合小批量运货。

此款平板车为免充橡胶轮，尺寸和颜色可定做，比较适合空间小的地方运货。

5、电动五轮灵活款平板车
此款的载重量为500kg，拐弯比较灵活方便，三挡控制，比较适合小型货物的搬运。

DCY150液压平板车使用说明书(部分)适用于大方系列平板车

DCY150型动力平板运输车使用说明书郑州大方桥梁机械有限公司苏州分公司前言DCY150型动力平板运输车专为造船厂设计制造，额定装载质量为150吨。

本说明书简要介绍了DCY150型动力平板运输车的各项技术参数、性能指标及使用保养注意事项，希望用户严格按照本说明书的要求使用、保养车辆。

由于各方面的发展和改进，日后若有同型产品的更改，恕不另行通知。

我公司欢迎用户对产品提出改进意见和建议。

郑州大方桥梁机械有限公司苏州分公司2006.6目录第一章概述 (7)第二章主要工作原理 (12)第三章主要结构 (14)第四章微电控制系统 (20)第五章操作与使用 (28)第六章维护时间表 (41)附件1.康明斯C300 20水冷柴油机使用说明书2.图1 总图3.图2 转向模式示意图4.图3 仪表板布置示意图5.图4 液压系统原理图6.图5 空气制动系统原理图7.图6 发动机控制原理图8.图7 A驾驶室电气原理图9.图8 B驾驶室电气原理图10.图9.1 A驾驶室微电控制系统原理图11.图9.2 B驾驶室微电控制系统原理图12.图9.3 传感器安装分布图13.图9.4 开关量输入接线图14.图10 重心放置示意图15.图11 载荷放置示意图16.图12 润滑部位示意图17.A4VG 电控变量泵样本 REXROTH液压公司18.A11VO 电控变量泵样本 REXROTH液压公司19.A6VE28 油马达样本 REXROTH液压公司20.液压冷却器样本 AKG液压公司21.PSV电控比例多路换向阀样本 HAWE液压公司特别注意1.微电系统在行车安全方面的设计·偏载报警偏载10 %报警；·超载报警按最大装载质量150 000kg执行；2.车辆在行走时，禁止搬动“行驶方向”选择开关;只有在停车时，方可改换行走方向；3.车辆在行走时,严禁“平升平降”操作；4.重载时爬坡，请选择“爬坡”档；5.禁止在坡道上进行“原地回转”操作；6.避免在重载工况下调整车辆，调整车辆应在空载和停车状态下进行。

平板车说明书

产品执行标准：GB/T 、MT 387-2007
使用本产品之前，请详细阅读使用说明书
MPC5-6（9）型
平板车
使用说明书
2011年12月
一、用途及适用范围
本平板车主要为移动式矿用装备（如：移动式瓦斯抽放泵站、制氮机、注浆装置等）配套使用。

通过动力机车或绞车牵引，煤矿井上、井下均可单车或成列使用。

规格型号如图示
M P C □ － □ 轨距代号：6
表示600mm 、9表示900mm 载重量代号：5表示5t
车辆代号
平板车代号
煤矿车辆代号
二、主要技术参数
主要技术参数见表1
表1
三、结构特征
平板车结构如图1所示
1.碰头
2.轮对支架
3.平板车车架
4.轮对
图1 平板车机构图
四、安装、使用
1. 平板车整体出厂前，应保证将轮对正确摆放到轨道上即可投入使用。

在用户正常使用的条件下，从到货之日起6个月内，确因质量问题而使平板车不能正常使用时，制造厂应负责为用户维修或更换。

2. 平板车之间的连接采用φ32三环链、φ40连接插销进行连接。

三环链、连接插销必须有有效期内的安全标志证书。

五、检查、维护、保养及贮存
用户可根据使用频度制定检修、保养制度。

一般情况下的维护和保养按表2进行。

表2
六、警示用语
平板车严禁载人。

25t矿用平板车技术协议

山东省郓城煤矿MPC26-9矿用平板车协议甲方：山东省郓城煤矿乙方：滕州市天华矿山机械有限责任公司二零一四年三月山东省郓城煤矿MPC26-9矿用平板车技术协议甲方：山东省郓城煤矿乙方：滕州市天华矿山机械有限责任公司为确保质量和高水平顺利竣工，满足甲方要求，乙方按甲方对设备规格及技术要求为甲方设计、生产安装25t矿用平板车。

经双方友好协商，本着“诚信双赢、合作共进、互惠互利”的原则，就25t矿用平板车项目签订本《技术协议》，该协议作为《供货合同》的附件，与合同正式文本具有相同的效力，以资共同信守。

1、标准与规定1.1乙方所提供的25t矿用平板车，应满足《煤矿安全规程》（2011版）等相关要求。

1.2乙方所提供的25t矿用平板车，还应满足国家及行业等设计、加工、制造相关标准及规范等要求。

1.3执行标准GB/T 2885.5-2008《矿用窄轨车辆第5部分：平板车》及MT387-2007《煤矿窄轨矿车安全性测定方法和判定规则》。

2、总则2.1山东省郓城煤矿设计处理能力2.4Mt/a。

2.2乙方应根据甲方要求提供有关设备、图纸、技术资料。

2.3本技术协议适应于甲方25t矿用平板车的功能设计、结构、性能等方面的技术要求。

2.4本技术协议未尽事宜，由甲方、乙方协商确定。

3、运输条件罐笼体积尺寸：长5（米）×宽2.3（米）×高2.8 （米）。

罐笼提升能力：25t。

曲率半径：地面上最小9米，井下最小12米，最大15米。

轨距：900mm。

坡度：上山坡度最大14°。

4、技术参数项目名称MPC26-9外形尺寸（长×宽×高）（mm）2800×1400×360 3800×1400×360 4500×1400×360 面板尺寸（长×宽）（mm）2440×1400 3440×1400 4140×1400名义载荷量（吨）26最大载重量26吨轨距（mm）900轴距（mm）900 1200 1200允许最大牵引力（KN）120底盘破断载荷（KN）1200斜巷运行最大角度26度牵引高度（mm）260轮径（mm）φ260最大运行速度m/s 2通过最小曲率半径m 8 10配套件三环直径（mm）插销直径（mm）φ60自重（Kg）1550 1650 17505、技术要求5.1底盘主梁用12#矿用工字钢：纵向四道，横向五道。

平板车操作规程(3篇)

第1篇一、适用范围本规程适用于本企业内部使用的一切平板车操作，包括但不限于电动平板车、手动平板车等。

二、操作前的准备工作1. 操作人员必须经过专业培训，熟悉平板车的操作规程和安全注意事项，取得相应操作资格证书。

2. 操作人员进入工作区域前，必须穿戴好劳保用品和防护用品，如安全帽、工作服、手套、防滑鞋等。

3. 操作前，应对平板车进行检查，确保车辆外观完好、传动机构及其润滑状况正常。

4. 清除轨道两旁以及中间堆存的生产废料或大型障碍物，以及可能影响平板车正常使用的物品。

5. 检查电源线路、制动系统、照明系统等是否正常，确保操作安全。

三、操作过程中的注意事项1. 操作人员必须按照规定路线行驶，严禁逆行、超车、强行并线。

2. 行驶过程中，注意观察周围环境，保持安全距离，避免碰撞。

3. 遇到特殊情况，如行人、车辆等，应立即停车，待情况解决后方可继续行驶。

4. 避免急启动、急停车，防止由于惯性承载物品滑落发生危险。

5. 载重平板车在行驶过程中，严禁超载，确保车辆稳定。

6. 行驶过程中，严禁在平板车上堆放物品，防止物品滑落伤人。

7. 电动平板车在行驶过程中，严禁使用手机、听音乐等分散注意力。

四、操作结束后的注意事项1. 操作结束后，应将平板车停放在指定区域，关闭电源，拔掉钥匙。

2. 清理平板车内外，确保无遗留物品。

3. 对平板车进行检查，如有损坏，应及时上报并维修。

4. 操作人员离开工作区域前，应确保设备处于安全状态。

五、安全教育与培训1. 定期对操作人员进行安全教育和培训，提高操作技能和安全意识。

2. 对新员工进行入职培训，确保其掌握平板车操作规程。

3. 对操作人员进行定期考核，确保其熟练掌握操作技能。

4. 对违反操作规程的行为进行严肃处理，确保操作安全。

本规程自发布之日起实施，如遇国家法律法规及政策调整，以最新规定为准。

第2篇一、总则为确保平板车操作过程中的安全与效率，防止事故发生，特制定本规程。

本规程适用于所有使用平板车进行货物搬运的作业人员。
