漏电保护装置安装和动作原因分析参考文本

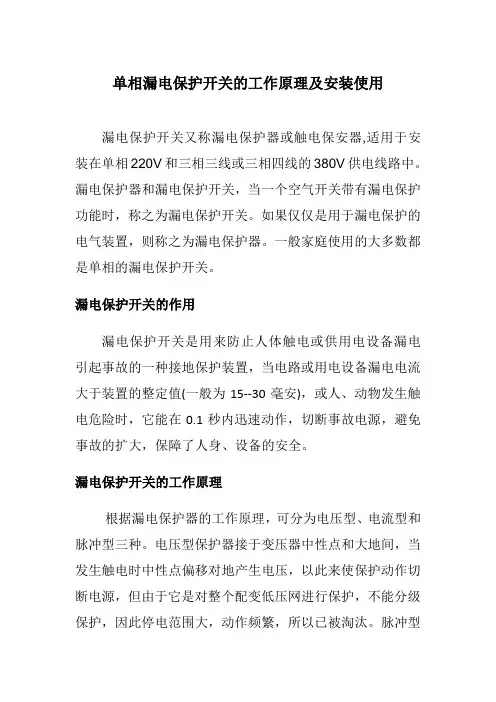

单相漏电保护开关的工作原理及安装使用
单相漏电保护开关的工作原理及安装使用漏电保护开关又称漏电保护器或触电保安器,适用于安装在单相220V和三相三线或三相四线的380V供电线路中。
漏电保护器和漏电保护开关,当一个空气开关带有漏电保护功能时,称之为漏电保护开关。
如果仅仅是用于漏电保护的电气装置,则称之为漏电保护器。
一般家庭使用的大多数都是单相的漏电保护开关。
漏电保护开关的作用漏电保护开关是用来防止人体触电或供用电设备漏电引起事故的一种接地保护装置,当电路或用电设备漏电电流大于装置的整定值(一般为15--30毫安),或人、动物发生触电危险时,它能在0.1秒内迅速动作,切断事故电源,避免事故的扩大,保障了人身、设备的安全。
漏电保护开关的工作原理根据漏电保护器的工作原理,可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间,当发生触电时中性点偏移对地产生电压,以此来使保护动作切断电源,但由于它是对整个配变低压网进行保护,不能分级保护,因此停电范围大,动作频繁,所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化,以此为动作信号,但因为有死区,也很少被采用。
目前应用广泛的是电流型漏电保护器,下面简要介绍电流型的保护器。
电流型漏电保护器主要由三部分组成:信号检测装置、中间放大环节、操作执行机构。
漏电保护器被安装在供电线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时,电路中除了工作电流外,没有漏电电流通过漏电保护器,线路中电流呈平衡状态,互感器中电流矢量之和为零。
由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置保持在闭合的接通状态,供电运行正常。
当设备发生漏电或有人触及时,则在故障点产生分流,此漏电电流经大地(或人体—大地)—工作接地,返回变压器中性点(并未经电流互感器),致使互感器中流入、流出的电流出现了不平衡,电流矢量之和不为零,一次线圈中产生剩余电流。
漏电保护装置工作原理及配置原则
漏电保护装置工作原理及配置原则1. 漏电保护装置简介说到漏电保护装置,大家可能会觉得这名字听着有点拗口,但其实它就是个保护咱们的“电力守护神”。
在咱们的生活中,电力就像空气一样,随处可见,但如果不小心出了问题,那可就麻烦了!想象一下,如果某天你正在厨房里做饭,突然电器出现漏电,那可真是“鸡飞蛋打”的惨状。
所以,这时候漏电保护装置就派上用场了,它能帮你及时“刹车”,保护你和你的家人不受伤害。
1.1 工作原理那么,漏电保护装置到底是怎么工作的呢?其实原理并不复杂。
它主要是通过监测电流的流向来判断是否存在漏电。
如果你家里的电流一切正常,电流进入和流出是一样的,但一旦出现漏电,比如电器的绝缘层老化,电流就会漏出去,形成不正常的电流回路。
这个时候,漏电保护装置就会“嗅到”异样,立马切断电源,简直就像是一位机灵的侦探,迅速抓住罪犯。
1.2 保护效果你要知道,漏电保护装置可不是“纸上谈兵”的角色,它在关键时刻能救你一命。
比如说,家里有小朋友,调皮捣蛋,把手插进了插座里,或者你在洗澡的时候不小心碰到了电器,这时候漏电保护装置能迅速跳闸,切断电源,防止事故发生。
这样一来,保护作用就显而易见了,真是“福无双至,祸不单行”。
2. 配置原则2.1 安装位置说完了工作原理,咱们再聊聊配置原则。
这可不是随随便便就能装的,得讲究点。
首先,漏电保护装置的安装位置是个大问题。
一般来说,应该安装在电表箱内或者是电路的开关处,这样才能够第一时间监测到漏电情况。
如果你把它放在一个偏僻的角落,万一有情况发生,它可就像一位沉默的守卫,根本没办法发挥作用。
2.2 额定电流选择接着,要选对额定电流。
一般家庭的漏电保护装置,额定电流多是30毫安,这个数值既能有效保护人身安全,又不至于因为一些小电流误跳闸,搞得你家里“电力紧张”。
记得要根据家里的电器用量来选择,不能小看了这些细节哦,选错了可就得不偿失。
3. 常见误区3.1 跳闸问题好,接下来咱们聊聊一些常见的误区。
漏电保护器跳闸原因及解决方法
漏电保护器跳闸原因及解决方法第一篇:漏电保护器跳闸原因及解决方法漏电保护器是一种安全电器,可以在电气线路发生漏电时自动切断电源,保护人身和财产安全。
然而,有时该装置会出现跳闸现象,造成困扰。
下面将介绍漏电保护器跳闸的原因及解决方法。
一、漏电保护器跳闸原因1.漏电过流漏电过流是导致漏电保护器跳闸的主要原因之一,这种情况通常是由于器具本身出现漏电或线路绝缘性能不良导致的。
此时,漏电保护器会立即切断电源,避免漏电造成人身伤害和财产损失。
2.漏电保护器自身故障漏电保护器自身出现故障也会导致跳闸,这种情况通常是由于设备老化、损坏或使用不当造成的。
例如,若长期处于高温、潮湿的环境下使用,会导致漏电保护器内部元件老化、失效,失去保护作用。
3.过载电流过载电流也是导致漏电保护器跳闸的一个原因。
当电气设备负荷过大时,会导致设备断路或短路,从而迅速产生大电流,使漏电保护器立即切断电源,防止设备受损。
4.接地电流过大接地电流是指电路中出现一条异常低阻值的接地路径,导致接地电流很大,超过了漏电保护器所能承受的限度。
此时,漏电保护器会自动跳闸,以保护人身和设备。
二、漏电保护器跳闸解决方法1.检查电器设备如果漏电保护器跳闸,首先要检查电器设备本身,确定故障原因。
若是电器设备本身出现漏电等问题,要及时更换或维修设备,以消除故障。
2.检查接线在检查电器设备的同时,还要检查接线是否正确、是否松动,以确保电气线路的稳定性。
若接线出现问题,应当及时将其加固或更换。
3.修复漏电保护器如果漏电保护器出现故障,需要进行及时的修复或更换工作。
应该找到专业技术人员进行检查,确定故障原因并进行维修或更换。
4.限制电器负荷为防止过载电流引发漏电保护器跳闸,应该合理规划设备电力负荷,避免在电气线路中出现过大的电流。
同时,也要合理安装漏电保护器,以确保其发挥最大的保护作用。
总之,漏电保护器是一种重要的电气保护装置,对人身和财产安全具有重要作用。
当漏电保护器出现跳闸现象时,应该及时找到原因并采取相应措施,以确保电气安全和稳定。
家用漏电保护器原理图及维修
家用漏电保护器的工作原理及跳闸的原因自从电的发明与使用以来,电不仅给人类带来了很多便捷,也能给人类带来灭顶之灾,它可能烧坏电器,引起火灾,也能使人触电伤亡。
如果有一种设备可以使人们安全地使用电,避免许多不必要的损失,于是,诞生了各种各样的保护器。
其中一种用来专门保护人的——漏电保护器。
今天我就家用单相漏电保护器的工作原理及跳闸的原因着重进行分析、探讨。
漏电保护装置图如上图所示,漏电保护器,又称漏电保护开关,老百姓俗称它为“保安器”、“保命器”,它是由两个取样电路和一个比较电路加一个控制电路组成。
其原理是:根据串联电路电流处处相等的理论,在电源的火线和零线分别安装一个取样电路并将取样数据送至比较电路进行比较,如果两个电流出现差别超过设定数值,电路就认为出现了漏电,当即启动控制电路切断火线和零线,以起到保护作用。
判定是否漏电的的原理依据是:流进和流出开关的电流必须相等,否则就判定为漏电。
当漏电电流达到和超过一定的阈值时,产生保护动作----跳闸。
判定的阈值是可以设定的,因为电路就是人为设计的。
只是应用时要根据不同的场合,选用不同灵敏度的保护器。
在了解触电保护器的主要原理前,我们有必要先了解一下什么是触电。
触电指的是电流通过人体而引起的伤害。
当人手触摸电线并形成一个电流回路的时候,人身上就有电流通过;当电流足够大的时候,就能够被人感觉到以至于形成危害。
当触电已经发生的时候,就要求在最短的时间内切断电流。
比如说,如果通过人的电流是50毫安的时候,就要求在1秒内切断电流,如果是500毫安的电流通过人体,那么时间限制是0.1秒。
为了保证人身安全,额定漏电动作电流应不大于人体安全电流值,国际上公认30mA为人体安全电流值。
为此,国标GB6829-86《漏电电流动作保护器(剩余电流动作保护器)》的要求,漏电保护的行业标准:额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S。
1[1]上图是简单的漏电保护装置的原理图。
漏电保护器安装和运行
漏电保护器安装和运行漏电保护器是一种常见的电气安全设备,用于保护人们免受漏电电流的危害。
安装和正确使用漏电保护器是非常重要的,本文将介绍如何正确安装和运行漏电保护器,以确保电气安全。
什么是漏电保护器漏电保护器是一种电气安全设备,能够检测电气系统中的漏电电流,并在出现漏电时,迅速切断电源。
漏电保护器可以保护人们免受漏电电流的危害,防止触电事故的发生。
漏电保护器还可以避免电气火灾的发生,提高电气系统的安全性。
漏电保护器的安装漏电保护器的安装应该由专业电工进行。
在安装漏电保护器之前,需要先关闭电源,确保电气系统处于断电状态。
以下是漏电保护器的安装步骤:1.确定漏电保护器的额定电流和额定电压。
漏电保护器的额定电流应该与电路负载电流相匹配,额定电压应该与电气系统电压相匹配。
2.选择合适的安装位置。
漏电保护器应该安装在电源开关箱中,并且应该放置在和电源开关箱中其他部件相同的平面上。
另外,漏电保护器应该远离潮湿和高温等环境,以确保其正常运行。
3.连接漏电保护器。
按照电路图连接漏电保护器,确保电路连接正确,无误。
4.接地。
漏电保护器的接地应该符合电气安全标准,以保障电气安全。
漏电保护器的运行漏电保护器的运行应根据以下的步骤进行:1.打开漏电保护器的电源。
在电源处于关闭状态下,确保电源开关处于关闭状态。
2.漏电保护器进行自检。
当漏电保护器电源开关处于打开状态后,漏电保护器会自动进行自检,检测电路是否存在漏电问题。
3.确认漏电保护器运行正常。
当自检完成后,使用万用表测试漏电保护器的漏电动作时间是否符合标准。
4.漏电保护器的使用。
当电路中出现漏电时,漏电保护器会迅速切断电源,防止触电事故的发生。
在使用过程中,需要经常检查漏电保护器是否正常运行,以及是否需要清洁和维护。
漏电保护器的维护漏电保护器需要定期进行维护,以保证其正常运行和延长其使用寿命。
以下是维护漏电保护器的步骤:1.断电。
在进行维护之前,需要先关闭电源,确保电气系统处于断电状态。
漏电保护器的选用、安装和运行(三篇)
漏电保护器的选用、安装和运行漏电保护器是一种用于检测并保护电气设备和人员安全的装置。
它能够检测电路中的漏电流,并在检测到漏电时迅速切断电源,以防止漏电造成的电击和火灾。
在选用、安装和运行漏电保护器时,需要注意以下几个方面。
首先,在选用漏电保护器时,需要考虑电路的额定电压和额定电流。
一般来说,漏电保护器的额定电压应与电路的额定电压一致,而额定电流应根据电路的负载情况进行选择。
一般来说,漏电保护器的额定电流应比电路的负载电流稍大一些,以确保能够及时检测到漏电并切断电源。
其次,安装漏电保护器时需要注意以下几个步骤。
首先,应确保电源已经切断,并使用测试仪器检测电路是否有电。
然后,将漏电保护器的线缆接入电路的进线端和出线端,确保线缆连接牢固。
最后,将漏电保护器的零线接入电路的零线,将漏电保护器的相线接入电路的相线,并确保线路接线正确无误。
在安装过程中,应遵守相关的安全操作规程,并确保工作人员具备相关的操作技能。
最后,对于漏电保护器的运行和维护,需要注意以下几点。
首先,定期进行漏电保护器的测试和校准,并记录测试结果。
一般来说,漏电保护器应每月进行一次测试,测试时应切断电源,按下测试按钮,确保漏电保护器能够正常切断电源。
其次,漏电保护器应放置在干燥、通风的环境中,并定期清洁保护器表面和散热孔,确保散热良好。
最后,定期检查漏电保护器的线缆是否有破损或老化现象,发现问题及时更换。
综上所述,漏电保护器的选用、安装和运行需要注意以上几个方面。
正确选用适合的漏电保护器,按照正确的安装步骤进行安装,定期进行测试和维护,能够提高电气设备和人员的安全性,并有效预防漏电造成的电击和火灾。
漏电保护器的选用、安装和运行(二)漏电保护器是一种用于检测、保护和防止漏电事故的电气设备。
它在电路中起到监测电流泄漏并迅速切断电源的作用,保障人身安全和防止电火灾的发生。
正确的选用、安装和运行漏电保护器对于保障电气设备和人员的安全至关重要。
首先,选用合适的漏电保护器非常重要。
漏电保护器安全管理示范文本
漏电保护器安全管理示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月漏电保护器安全管理示范文本使用指引:此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。
一、使用的漏电保护器必须是按GB6829-95《漏电电流动作保护器》的标准要求进行全面试验,并获得《电工产品认证合格证书》、《检验证书》的产品,不得随意采购使用其它产品。
二、防火要求较高和易发生触电的场所及新改、扩建工程施工中使用的各类用电设备、插座等,均应安装漏电保护器。
三、手持式电动工具(除Ⅲ类外)、移动式生活日用电器(除Ⅲ类外)、暂设用电线路和其它移动式机电设备(潜水泵、电焊机、加油泵等)以及其他触电危险性大的用电设备,必须安装漏电保护器。
四、潮湿、高温及金属占用系数大的场所和其它导电良好的场所:如食堂、锅炉房、水泵房、浴室、洗衣间、地下设施等的用电设备必须设置独立的漏电保护器,不得用一台漏电保护器同时保护两台以上的设备(工具)。
一台漏电保护器容量不够时不能两台并联使用,应选用容量符合要求的漏电保护器。
五、漏电保护器作分级保护时,上一级漏电保护器的额定漏电动作电流不应小于下一级漏电保护器的额定漏电动作电流或是所保护线路设备正常漏电电流的两倍。
六、选用漏电保护器应满足保护范围内线路、用电设备相(线)数要求,保护单相线路和设备时应选用单极两线或两极产品,保护三相线路和设备时可选用三极产品,保护既有三相又有单相的线路和设备时可选用三极四线或四极产品。
几起漏电保护器故障原因、处理及改进措施
收 稿 日 期 :201963 修 回 日 期 :2019722 基 金 项 目 :沧 州 市 职 业 教 育 研 究 “十 三 五 ”规 划 课 题 (CZZJ201902) 第 一 作 者 简 介 :于 中 和 (1970),男 ,河 北 吴 桥 人 ,华 北 工 业 学 校 高 级 讲 师 ,研 究 方 向 电 气 工 程 。Email:hbczyzh@163.com
2 漏电保护器的误动作和拒动作
误动作和拒动作是影响漏电保护装置正常投入运行,充分发挥作 用的 主 要 问 题 之 一。误 动 作 是 指 线 路 或设备未发生预期的触电或漏电时漏电保护装置的动作;拒动作是指 线路 或 设备 已 发 生 预 期 的 触 电 或 漏 电 时漏电保护装置拒绝动作。
在 施 工 现 场 中 ,由 于 用 电 环 境 一 般 比 较 差 ,使 用 的 设 备 、线 路 本 身 安 全 隐 患 比 较 多 ,流 动 性 、复 杂 性 、临 时 性较强,参加施工的用电人员甚至管理人员的素质参差不齐,经常发生 漏电 保护 器 误 动 作 或 拒 动 作,不 仅 严 重 影 响 施 工 现 场 的 正 常 施 工 ,而 且 使 施 工 现 场 用 电 的 安 全 无 法 得 到 有 效 的 保 证 。
由电路原理分析可知,所有被保护的工作导线(相线、工作零 线)必须 穿过 零 序 电 流 互 感 器,而 不 被 保 护
的 导 线 (保 护 零 线 或 保 护 地 线 )绝 对 不 能 穿 过 零 序 电 流 互 感 器 ,否 则 ,会 造 成 漏 电 保 护 器 不 能 正 常 工 作 。 同 时
压输出,此电 压 经 放 大 机 构 放 大 后 推 动 脱 扣 器 (执 行 机 构)动作,使主开关迅 速 切 断 故 障 电 路,从 而 保 护 了 触 电 者或漏电的电气设备。
漏电保护器的正确安装和使用方法示范文本
漏电保护器的正确安装和使用方法示范文本一、安装漏电保护器1.在选定合适位置安装漏电保护器。
通常情况下,漏电保护器应该安装在进线端,并且应该位于主电路的开关或断路器之后。
在选择位置时,应选择通风良好、干燥、不易受潮的地方。
2.确保安装位置的电源已经切断,防止触电危险。
可以使用电压表测量确认安装位置上的电源已经断开。
3.将漏电保护器的固定装置安装在墙壁或其他合适的物体上。
快拆电源插头的位置应设立在容易接近和操作的位置,并且应离地面至少1.5米。
4.根据电路图和接线说明,进行漏电保护器的接线。
根据实际情况,确认主线、零线和地线。
5.确保接线正确无误后,将漏电保护器主体安装到固定装置上,紧固螺丝。
6.安装完成后,请仔细检查接线端子是否紧固,避免其松动或产生短路。
二、使用漏电保护器1.确认漏电保护器已经安装完毕,并接通电源。
2.使用多功能测试仪器对漏电保护器进行测试。
将测试仪器的两个测试钳分别接触漏电保护器的两个测试端,观察测试仪器是否显示正常。
3.定期检查漏电保护器的工作情况。
建议每个月进行一次漏电保护器的测试,以确保其正常工作。
如果发现漏电保护器失效或异常,请立即停止使用并通知专业人员进行维修或更换。
4.在使用电器设备时,应注意以下事项:-使用漏电保护器应与带有插头和插座的电器设备配合使用,确保插座内有安装漏电保护器。
-向插座插入插头时,应用适当的力量,确保插头完全插入插座。
-定期检查插座和插头的外观和电线的状态,发现损坏应及时更换或维修。
-在清洗、修理或更换灯泡等操作之前,应先切断电源。
-使用电器设备时,应遵守电器设备的使用说明书,并注意安全使用。
5.对于经常接触水的场所,特别是浴室、厨房等,应使用防护措施,防止电器设备的危险电源部分接触水。
可以使用干式电热设备或防水电器设备,以减少漏电的风险。
漏电保护器是保障人身安全的重要保护装置,正确安装和使用漏电保护器能够有效预防触电事故的发生,减少人身伤害和火灾事故的发生可能。
漏电保护器故障原因及排除方法
漏电保护器故障原因及排除方法概述漏电保护继电器与交流接触器或中间继电器组合成漏电保护装置,主要功能是对有致命危险和用电设备提供间接接触保护,对配接的接触器线圈工作电压220V、380V通用,产品适用于中性点直接接地的380V/220V低压配电系统。
使用该产品时需注意的事项与常见故障原因及排除方法:1.使用环境2.1环境温度:-40℃~ +50℃2.2 相对温度:≤90%2.3 海拔高度:≤2000m2.4 污染等级:Ⅲ2.适用范围3.1 总体保护3.2 三相四线分路保护3.3 三相三线分路保护3.4 单相线路照明保护3.使用方法送电:合上保护器开关,接触器合闸后立即跳闸,延时10~30秒后接触器合闸送电。
重新送电:当漏电超限后接触器不再重合时,可断开保护器开关,再合上开关,如线路无故障即可恢复送电。
4.模拟试验:漏电保护器正面3个按钮为模拟试验装置,操作时应能动作跳闸。
六、注意事项1.本保护器对被保护线路的相与相之间、相与零线之间的触电和漏电不起保护作用。
2.被保护的线路应全部同方向穿过互感器,不得少穿,多穿或反穿,穿过互感器后的零线不得重复接地。
3.零序电流互感器应离开电力互感器,大电流母线等强磁场干扰源,上下、左右、前后至少25cm。
4.零序电流互感器穿线有方向性,应按箭头所指方向朝用户,切不可反装。
5.总保的互感器如采用穿接地线的方法时,互感器上不干胶标志的箭头朝配电变压器的方向。
6.出现故障应及时排除,漏电保护器得退出运行,以免发生触电伤亡事故。
7.保护器正常使用时,每月至少应试验跳闸一次,合闸5秒后再按试验按钮,则不受重合闸次数的限制。
七、常见故障及排除1.如为新装,不能正常投运,应检查线路接线是否正确,被保护线路是否与其它线路混装,变压器中性接地线是否接好,泄漏电流是否超过额定值。
1.如安装一段时间后投运不正常,则应先分析是线路原因,还是保护器本身故障,可先拔下零序电流互感器插头或切除输出线路,再重新开机送电,如开面试送电跳闸10~30秒能自动合闸送电,则保护器本身正常;如在保护器输入电压正常情况下,开机无反应或试送电跳闸10~30秒不能自动重合闸,则为保护器本身故障。
漏电保护器的安装规定范文(4篇)
漏电保护器的安装规定范文漏电保护器是一种用于保护电气设备和人身安全的重要装置,其正确安装对于电力系统的正常运行至关重要。
以下是漏电保护器的安装规定范本。
1. 漏电保护器应安装在主干线上,且位置应符合以下要求:- 位于电气设备的主电源入口处,以便监测主电源和所有设备的漏电情况;- 距离相关设备的距离不得超过1米,以确保漏电保护器的有效作用;- 距离地面高度不得超过1.8米,以便操作和维护。
2. 安装漏电保护器时,应遵循以下步骤:- 首先,断开主干线电源,以确保安装过程的安全性;- 使用合适的工具,将漏电保护器与主干线连接,确保连接牢固可靠;- 根据设备的电气原理图和接线图,正确连接漏电保护器的输入和输出线缆;- 在接线完成后,使用绝缘胶带或绝缘套管将线缆绝缘,防止漏电或短路。
3. 在安装过程中,还应遵守以下安全规定:- 在安装和接线过程中,必须佩戴绝缘手套和绝缘鞋,以防止触电事故;- 在接线之前,应使用万用表或其他合适的测试设备,测试漏电保护器的正常工作状态;- 完成漏电保护器的安装后,应进行漏电保护器的实验和调试,确保其正常工作。
4. 漏电保护器的安装应符合以下要求:- 漏电保护器的额定电流和额定漏电动作电流应符合相关标准和规定;- 漏电保护器的动作时间应符合相关标准和规定,以确保在漏电事故发生时能够及时切断电源;- 漏电保护器应能承受正常负荷和过载条件下的电流,以确保其稳定工作。
总之,漏电保护器的正确安装是确保电气设备和人身安全的重要步骤。
安装时,应遵循相关规定和安全要求,确保漏电保护器的可靠性和有效性。
以上提到的安装规定范本可作为参考,但具体安装细节和方法应根据不同情况和要求进行调整。
漏电保护器的安装规定范文(2)可以根据国家和地方的电气安装规范来确定,以下是一些常见的安装规定:1. 安装位置:漏电保护器应安装在进线处,即电源进入房屋的位置或电源分支装置的最初位置。
如果电源进入房屋的地方无法安装漏电保护器,则可以选择在电气配电装置、电气柜或电力仪表箱等位置安装。
漏电保护器的选用、安装和运行(正式版)
文件编号:TP-AR-L1731In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编订:_______________审核:_______________单位:_______________漏电保护器的选用、安装和运行(正式版)漏电保护器的选用、安装和运行(正式版)使用注意:该安全管理资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来,随着电子技术的发展。
高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多,产品品种繁多,国家制订了国家标准《漏电电流动作保护器》(GB6829-86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电保护方面具有高灵敏性和动作快速性,这是其他保护电器,如熔断器、自动开关等无法比拟的。
自动开关和熔断器正常时要通过负荷电流,他们的动作保护值要避越正常负荷电流来整定,因此他们的主要作用是用来切断系统的相同短路故障(有的自动开关还具有过载保护功能)。
漏电保护器的原理和维修
漏电保护器的原理和维修漏电保护器是一种用于保护人身安全的电气装置,其原理是通过检测电气回路中是否存在漏电,并在检测到漏电时迅速切断电源,避免电流通过人体导致触电事故的发生。
以下将详细介绍漏电保护器的原理和维修。
一、漏电保护器的原理:漏电保护器的工作原理是依靠电流互感器和触发保护装置相结合来完成的。
通常,漏电保护器主要由电流互感器、触发保护装置和控制电路等组成。
1. 电流互感器:漏电保护器的电流互感器将电气设备的线路电流与保护器的控制电路隔离,一般采用电感线圈或互感线圈结构。
电流互感器通过电磁感应原理,感应出线路中的漏电电流,将检测到的漏电信号传递给触发保护装置。
2. 触发保护装置:触发保护装置根据电流互感器传递的信号,判断是否有漏电发生。
它一般由比较器、触发电路和继电器等组成。
当触发保护装置检测到漏电电流超出设定的安全范围时,会迅速切断电源并触发保护装置操作。
3. 控制电路:控制电路负责对漏电保护器进行电源控制,检测电流互感器和触发保护装置的工作状态,同时可以连接灯光或报警装置等用于提醒用户漏电保护器的状态。
总的来说,漏电保护器的原理是通过电流互感器检测电路中的漏电电流,触发保护装置在检测到漏电时切断电源,保护人身安全。
二、漏电保护器的维修:漏电保护器的维修需要具备一定的专业知识和经验。
在进行维修之前,首先需要确认漏电保护器的故障类型,可能的故障原因如下:1. 电源线和插座接触不良:检查保护器的电源线和插座是否接触良好,如有松动或接触不良的情况,应重新调整或更换插座。
2. 漏电保护器过载:在使用大功率电器时,如果漏电保护器被过载,可能会导致保护器无法正常工作。
此时可以检查保护器的额定电流是否符合使用要求,如需求超过额定电流,应更换合适的保护器。
3. 漏电保护器老化:长时间使用后,漏电保护器的内部元件可能会老化或磨损,导致故障发生。
此时需要专业人员对保护器进行检查和维修,如更换老化的元件。
4. 线路故障:线路中断或接触不良可能导致漏电保护器无法正常工作。
漏电保护器的工作原理及正确安装与使用
漏电保护器的工作原理及正确安装与使用简介漏电保护器是一种用于保护人身安全的电器。
当电器产生漏电时,漏电保护器能够迅速切断电路,避免电流通过人体,造成触电事故。
本文将介绍漏电保护器的工作原理、正确的安装方式以及使用注意事项。
工作原理漏电保护器是一种依靠差动电流作为判断漏电并动作保护的电器。
其工作原理是当电器发生漏电时,漏电保护器会感知电路中的差动电流异常,当差动电流值大于预设值时,漏电保护器会立刻切断电源。
漏电保护器内部有一对核心部件——差动电流互感器和触发单元。
互感器依靠漏电电流在互感器两侧产生的磁场形成漏电电流变化的电信号,将差动电流变化信号送到触发单元,触发单元根据差动电流变化信号判断电路是否漏电,并根据信号大小判断是否立即切断电源。
漏电保护器内还包含信号放大、信号滤波、差动比较等电子技术模块。
漏电保护器按照使用场合的不同,可以分为家用、工业用、农业用等不同型号。
不同类型的漏电保护器有着不同的互感器阻抗、触发单元灵敏度,但其基本的工作原理相同。
正确的安装方式安装位置漏电保护器的安装应当保证尽可能的靠近电源开关和用电设备,且应当单独设置保护器电源,不与其他用电设施共用。
漏电保护器的安装位置应当符合以下要求:•安装高度不应低于1.5米,不应高于2.2米;•不应安装在潮湿、温度过高或过低的地方;•不应安装在阳光直射处或近高温源处。
接线方式漏电保护器与电源开关和用电设备之间的电线连接应当特别注意。
漏电保护器的接线应按照不同的型号和额定电流进行接线。
在接线前,应当确认用电设备的额定电流,与漏电保护器的额定电流相匹配。
使用注意事项在正确安装漏电保护器之后,还需要注意以下使用注意事项:•定期进行检测。
漏电保护器需要定期进行检测,每季度至少检测一次。
检测方法可以使用测试按钮或者专业测试仪器;•不要私自改装。
漏电保护器属于特种电器,不允许用户私自拆卸或者改装;•避免过载。
漏电保护器只能保护额定电流范围内的用电设备,不能充当过载保护器。
漏电保护器的工作原理和应用(正式版)
文件编号:TP-AR-L4614In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编订:_______________审核:_______________单位:_______________漏电保护器的工作原理和应用(正式版)漏电保护器的工作原理和应用(正式版)使用注意:该安全管理资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
国内外多年的运行经验表明,推广使用漏电保护器,对防止触电伤亡事故,避免因漏电而引起的火灾事故, 具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器) 的工作原理及应用作些介绍。
1漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关) 以及试验元件等几个部分。
三相四线制供电系统的漏电保护器工作原理示意图。
TA 为零序电流互感器, GF 为主开关, TL 为主开关的分励脱扣器线圈。
在被保护电路工作正常, 没有发生漏电或触电的情况下, 由克希荷夫定律可知, 通过TA 一次侧的电流相量和等于零, 即:这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
漏电保护器的正确安装和使用方法范本(2篇)
漏电保护器的正确安装和使用方法范本漏电保护器是一种非常重要的电气设备,它可以有效地保护人身安全和电气设备免受电击的危险。
正确安装和使用漏电保护器对于使用电气设备的人来说至关重要。
本文将介绍漏电保护器的正确安装和使用方法,以确保人身安全和电气设备的正常运行。
1. 准备工作在安装漏电保护器之前,需要做好以下准备工作:1.1 确定需要安装漏电保护器的电路,一般来说,漏电保护器适用于低压电气设备,如家庭、办公室和商业场所。
1.2 确定漏电保护器的额定电流和额定漏电动作时间,根据不同的用电需求选择合适的漏电保护器。
1.3 购买合格的漏电保护器,确保产品具有合法的认证标志和质量保证。
2. 安装漏电保护器2.1 断电:在安装漏电保护器之前,务必切断电源,确保安全。
2.2 安装位置:选择一个干燥、通风、无水滴和无腐蚀性气体的位置进行安装。
2.3 安装方式:通常有导轨安装和螺丝固定两种方式,根据实际情况选择合适的安装方式。
2.4 接线方式:按照漏电保护器的接线图进行正确的接线,确保接线的牢固和可靠。
2.5 保护线路:根据需求,将需要保护的电路与漏电保护器连接起来。
2.6 安装后的检查:安装完成后,检查所有的电线接触是否牢固,是否有松动和破损的现象,确保安全工作。
3. 使用漏电保护器3.1 检查漏电保护器的工作状态,确保正常工作。
3.2 长期不使用时,应将漏电保护器保持在断开状态。
3.3 定期检查漏电保护器的工作状态,如发现异常情况,应及时修理或更换。
3.4 不得私自改变漏电保护器的额定电流和额定漏电动作时间,以免影响其正常工作。
3.5 使用电器设备时,应避免使用破损的电器线路和插头,以免发生漏电事故。
3.6 如发生漏电事故或其他异常情况时,应立即切断电源,并进行检修或请专业人士处理。
4. 漏电保护器的维护4.1 定期检查:至少每半年对漏电保护器进行一次检查,确保其正常工作。
4.2 清洁保养:定期清洗漏电保护器,确保其正常散热和通风。
2024年漏电保护器的正确安装和使用方法(2篇)
2024年漏电保护器的正确安装和使用方法摘要:漏电保护器是一种常用的具有安全保护功能的电器,本文介绍了如何正确选型、安装。
关键词:漏电保护器安装方法确保功能前言目前我国工业与民用低压配电系统中,一般均采用接地和接零保护,也就是我们通常所说的TT和TN接地系统。
这两种系统对供电安全保护起到了一定的作用,但由于TT和TN系统本身存在一定的缺陷和不足,在实际运行中仍有某些不安全因素,安装漏电保护器能弥补TT和TN系统的不足,是防止电击事故的有效措施之一,也是防止漏电引起电气火灾和电气设备损坏事故的技术措施,可以进一步提高供电的安全可靠性。
因此,漏电保护器在低压配电系统中被广泛地采用。
1.漏电保护器弥补TT和TN系统的不足,在TT系统中由于中性点不接地,当设备外壳漏电或人员触电时,通过人体的故障电流仅为低压电网的电容电流,其数值不足以引起首端保护装置动作,但对人体的安全已构成极大的危险,而安装漏电保护器能保证在人身触电的瞬间立即断开电源,既保证了人身安全,又从根本上消除了故障。
在TN 系统中主要存在以下弱点:①保护零线,由于截面小,容易折断,一旦零线断开,在设备漏电时,将使故障设备的外壳长期存在危险电压,其数值可高达220V;②当架空供电线路相线落到潮湿地区或接地的金属建筑物上,由于接地电阻很小,接地短路电流很大,在保护装置未动作之前,零线上就会产生较高电压,如果人体触及用电设备外壳时,就会受到电击;③在低压网络中,如果变压器中性点接地线发生断线,在三相负荷严重不平衡时,将使变压器中性点发生位移,这样将使中性点位移电压加到设备的外壳上,使非故障设备外壳出现危险电压,而导致人身触电;④当三相电源某相线和中性线接错时,就会使用电设备外壳直接接到相线上,如果人体触及用电设备外壳时,便会发生触电危险;⑤当路线绝缘损坏导致供电线路漏电时,由于短路电流不大,保护装置不能及时或需较长时间才能动作切断故障电路,此时,短路或漏电的地方就可能由热量集聚引起电气火灾事故,造成人身伤亡和经济损失。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
漏电保护装置安装和动作原因分析参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月漏电保护装置安装和动作原因分析参考文本使用指引:此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。
1 漏电保护装置安装原则有金属外壳的I类移动式电气设备和手持电动工具、安装在潮湿或强腐蚀等恶劣场所的电气设备、建筑施工工地的电气施工机械设备、临时性电气设备、宾馆类的客房内的插座、触电危险性较大的民用建筑物内的插座、游泳池或浴池类场所的水中照明设备、安装在水中的供电线路和电气设备,以及医院直接接触人体的电气医用设备(胸腔手术室的除外)等均应安装漏电护装置。
漏电保护装置的防护类型和安装方式要与电气设备的环境条件和使用条件相适应。
对于公共场所的通道照明电源和应急照明电源、消防用电梯及确保公共场所安全的电气设备、用于消防设备的电源(如火灾报警装置、消防水泵、消防通道照明等)、用于防盗报警的电源,以及其它不允许突然停电的场所或电气装置的电源,漏电时立即切断电源将会造成事故或重大经济损失。
在这些情况下,应装设不切断电源的漏电报警装置。
从防止电击的角度考虑,使用安全电压供电的电气设备、一般环境条件下使用的具有双重绝缘或加强绝缘结构的电气设备、使用隔离变压器供电的电气设备、在采用不接地的局部等电位联结措施的场所中使用的电气设备,以及其它没有漏电危险和电击危险的电气设备可以不安装漏电保护装置。
装有漏电保护装置的电气线路和设备的泄漏电流必须控制在允许范围内。
所选用漏电保护装置的额定不动作电流应不小于电气线路和设备的正常泄漏电流的最大值的2倍。
当电气线路或设备的泄漏电流大于允许值时,必须更换绝缘良好的电气线路或设备。
当电气设备装有高灵敏度的漏电保护装置时,电气设备单独接地装置的接地电阻可适当放宽,但应限制预期的接触电压在允许范围内。
安装漏电保护装置的电动机及其它电气设备在正常运行时的绝缘电阻值不应低于0.5MΩ。
安装漏电保护装置前,应仔细检查其外壳、铭牌、接线端子、试验按钮、合格证等是否完好。
装设在进户线上的带有剩余电流动作保护的断路器,其室内外配线的绝缘电阻,晴天不应小于0.5MΩ,雨天不应小于0.08MΩ。
配电变压器低压侧中性点的工作接地电阻,一般不应大于4Ω,但当配电变压器容量不大于100kVA时,接地电阻可不大于10Ω。
绝缘电阻以及接地电阻这两项规定是保证配电系统安全运行及保护器能否正确动作所不可忽视的问题。
用于防止触电事故的漏电保护装置只能作为附加保护。
加装漏电保护装置的同时不得取消或放弃原有的安全防护措施。
安装带有短路保护的漏电开关,必须保证在电弧喷出方向留有足够的飞弧距离。
漏电保护装置不宜装在机械振动大或交变磁场强的位置。
安装漏电保护装置应考虑到水、尘等因素的危害,采取必要的防护措施。
2 漏电保护装置接线漏电保护装置的接线必须正确。
接线错误可能导致漏电保护装置误动作,也可能导致漏电保护装置拒动作。
接线前应分清漏电保护装置的输入端和输出端、相线和零线,不得反接或错接。
输入端与输出端接错时,电子式漏电保护装置的电子线路可能由于没有电源而不能正常工作。
组合式漏电保护装置控制回路的外部连接应使用铜导线,其截面积不应小于1.5mm²,连接线不宜过长。
漏电保护装置负载侧的线路必须保持独立,即负载侧的线路(包括相线和工作零线)不得与接地装置连接,不得与保护零线连接,也不得与其他电气回路连接。
在保护接零线路中,应将工作零线分开;工作零线必须经过保护器,保护零线不得经过保护器,或者说保护装置负载侧的零线只能是工作零线,而不能是保护零线。
应当指出,漏电保护器后方设备的保护线不得接在保护器后方的零线上。
否则,设备漏电时的漏电流经保护器返回,保护器拒动作。
保护器与刀闸一起安装,按电源进线是先入保护器,还是先入刀闸,一般是两种连接方式。
当采取进线先入刀闸,经过刀闸中的相线和中性线两个保险熔丝,再接入保护器这种方式,就忽视了保护器前面刀闸中中性线熔丝熔断后,会使保护器”自身电路”失去工作电源,而不能动作。
此时如果相线熔丝并没有被熔断,各种电器虽然都停止上作,但刀闸以下线路仍然带电,形成”假象”停电。
当用户动用电器或检查”假象”停电时,保护器因失电拒动极易发生触电。
在部分地区,广泛使用熔丝做短路保护,经常发生只有中性线熔丝熔断的现象。
家用保护器作为末端保护,因此失效不动作,不但存在严重的安全隐患,还会使总保护器或中间级保护器越级动作,引发大面积停电,造成较大经济损失。
为使保护器发挥其应有的作用,特做如下建议:2.1如果受安装场所、环境等条件的限制,或多户共用一个刀闸,户保护器的入线端只能取自刀闸的出线端时,必须将刀闸中的中性线熔丝拆除,用相同规格的导线替换中性线熔丝。
2.2应采取进线先入保护器后入刀闸的安装方式。
此法能够防止因中性线熔丝熔断后,保护器失电的拒动问题,如经常发生”假象”停电,也应当按照中性线不准安装熔断器的技术要求,将中性线熔丝改用导线连接。
2.3有条件的用户,不必使用刀闸,应选用具有漏电保护,过电流(短路)保护,过电压保护,三合一的断路器。
3 保护器动作值的确定首先测量低压网络中的泄漏电流,测试步骤为:先将配电变压器中性点的接地线断开,在N线与PE线之间串入一个内阻较小的mA表,先送出一分路,其它分路停用,所测的不平衡泄漏电流为这一分路的泄漏电流,用这种方法测出其它分路泄漏电流以及低压网络总泄漏电流。
需要注意的是,由于低压网络绝缘电阻值,受气候影响变化幅度大(指一年内的变化),现场实测值应给予修正后,才能作为动作电流值,即:i△n=K×I。
式中I△n-剩余电流动作总保护器的动作电流值,mA;Io-现场实测的不平衡泄漏电流,mA;K-季节修正系数,非阴雨季节测量,K取3.0,阴雨季节测量,K取1.5。
这样确定的动作电流值,虽然能避免保护器的误动,但降低了保护功效,最好的办法是选用可调动作电流值的保护器,即在非阴雨季节时,将动作电流值调低,到了阴雨季节时,将动作电流值调高,这样动作电流值的确定应为:非阴雨季节和阴雨季节实测的不平衡泄漏电流分别乘以系数1.5,就是非阴雨季节和阴雨季节保护器的实际动作值,这样整定的数值,触电危害后果就轻一些。
为了避免总保护器发生频繁的误动作以及对网络上的直接接触电击有较大的保护功能,其动作电流在躲开正常泄漏电流的情况下,应尽量选小,那么低压电力网络的允许最大泄漏电流应为多大,这应从我国低压网络的实情考虑,又要兼顾人身和设备安全,在有关规程中明确规定:凡安装剩余电流动作总保护的低压电力网,其泄漏电流不应大于保护器的额定剩余电流动作电流的50%。
4 误动作和拒动作原因分析误动作是指线路或设备未发生预期的触电或漏电时漏电保护装置的动作;拒动作是指线路或设备已发生预期的触电或漏电时漏电保护装置拒绝动作。
误动作和拒动作是影响漏电保护装置正常投入运行及充分发挥作用的主要问题之一。
4.1 误动作误动作的原因是多方面的。
有来自线路方面的原因,也有来自保护器本身的原因。
误动作的主要原因及分析如下:4.1.1 接线错误例如,在TN系统中,如N线未与相线一起穿过保护器,一旦三相不平衡,保护器即发生误动作;保护器后方的零线与其他零线连接或接地,或保护器后方的相线与其他支路的同相相线连接,或负荷跨接在保护器电源侧和负载侧,则接通负载时,也都可能造成保护器误动作。
三极漏电保护器用于三相四线电路中,由于中性线中的正常工作电流不经过零序电流互感器,因此,只要一启动单相负载,保护器就会动作。
此外,漏电保护器负载侧的中性线重复接地,也会使正常的工作电流经接地点分流入地,造成保护器误动作。
避免上述误动作的办法是:①三相四线电路要使用四极保护器,或使用三相动力线路和单相分开,分别单独使用三级和两极的保护器;②增强中性线与地的绝缘;③排除零序电流互感器下口中性线重复接地点。
4.1.2 绝缘恶化保护器后方一相或两相对地绝缘破坏,或对地绝缘不对称降低,都将产生不平衡的泄漏电流,导致保护器误动作。
4.1.3 冲击过电压迅速分断低压感性负载时,可能产生20倍额定电压的冲击过电压,冲击过电压将产生较大的不平衡冲击泄漏电流,导致快速型漏电保护装置误动作。
解决办法如下:①选用冲击电压不动作型保护器;②用正反向阻断电压较高的(正反向阻断电压均大于1000V以上)可控硅取代较低的可控硅;③选用延时型保护器。
4.1.4 大型设备起动大型设备的堵转电流很大,如保护器内零序电流互感器的平衡特性不好,则起动时互感器一次线的漏磁可能造成误动作。
4.1.5 偏离使用条件环境温度、相对湿度、机械振动等超过保护器设计条件时可造成其误动作。
4.1.6 保护器质量低劣由于零件质量不高或装配质量不高均会降低保护器的可靠性和稳定性,并导致误动作。
4.1.7 附加磁场;如保护屏蔽不好,或附近装有流经大电流的导体,或装有磁性元件或较大的导磁体,均可能在互感器铁心中产生附加磁通量导致误动作。
4.1.8 剩余电流和电容电流引起的误动作在一般情况下,三相对地电容差别不大,因此,可以认为:三相的对地形成的电流矢量和为零,保护器不会动作。
如果开关电器各相合闸不同步或因跳动等原因,使各相对地电容不同等充电,就会导致保护器误动作。
解决的办法是:①应尽可能减小导线的对地电容,如导线布置远离地面;②适当调大保护器的动作电流值;③保护器尽可能靠近负载安装;④在无法避免电容电流的地方,应使用合闸同步性能良好的开关电器。
4.1.9 高次谐波引起的误动作高次谐波中的3次、9次谐波属于零序对称制。
在这种情况下,电流通过对地泄漏电阻和对地电容就容易使保护器误动作。
解决的办法是:①尽量减少电源和负载可能带来的高次谐波;②尽量减少电路的对地泄漏和对地电容;③保护器尽可能靠近负载安装。
4.1.10 负载侧有变频器引起的误动作有些用户的电气设备上有变频器(例如彩色胶印机等),受其影响保护器极易发生误动作。
解决方法是:①从制造厂家来讲,主要是设法提高保护器的抗干扰能力,通常可采用双可控硅电路或采用分立元件线路板取代集成电路板;②从用户角度讲应选用抗电磁干扰性能好的产品。
