第六章灌溉水源与取水方式
河岸式取水
直接在河岸边建设取水设 施，通过水泵将水抽入灌 溉系统。适用于河岸较稳 定、水位较高的地区。
浮船式取水
在河流中设置浮船，通过 水泵将水从浮船抽入灌溉 系统。适用于水位变化大 、河岸不稳定的地区。
湖泊取水
岸边式取水
在湖泊岸边建设取水设施，通过水泵 将水抽入灌溉系统。适用于湖泊水位 较稳定、岸边地形较平坦的地区。
根据地形、地质、水文等条件，选择合适的管径、管材和埋设深 度，确保输水安全和经济性。
管网优化方法
通过水力计算和经济分析，确定合理的管网布局和管径组合，降低 输水能耗和成本。
管网维护管理
定期检查管道状况，及时维修和更换损坏部分，确保输水管网正常 运行。
06
取水方式对灌溉系统影响分析
不同取水方式对灌溉水质影响
井的维护
定期对井进行清洗、消毒和维护 ，确保井水的清洁和安全。
泉灌取水
泉的类型
根据泉水出露的形式和特征，选择合适的泉型， 如上升泉、下降泉、间歇泉等。
泉的开发利用
根据泉水的流量和水质，制定合理的开发利用方 案，如修建引水渠、蓄水池等。
泉的保护
加强对泉源地的保护，防止污染和破坏，确保泉 水的可持续利用。
在水库坝后建设取水设施，通过水泵 将水抽入灌溉系统。适用于水库水位 较低、坝后地形较复杂的地区。
03
地下水取水方式
井灌取水
井的类型
根据地质条件和水文条件，选择 合适的井型，如管井、大口井、
辐射井等。
井的布局
根据地形、地貌、水文地质条件 和作物种植结构等因素，合理布 置井位，以达到最优的灌溉效果
。
不同取水方式对灌溉水量影响
河流取水
河流取水量受到河流径流量和季 节性变化的影响。在枯水期，河 流取水量可能会减少，需要采取 相应的调度措施。
第六章农业灌溉工程与灌溉节水技术
河流来水满足灌溉用水的保证年数。
第一节 灌溉水源、取水方式
2）设计代表年法 方法：
首先，选择设计代表年； 其次，对设计代表年中的每一年，进
行水量平衡和分析。
第三，选择设计代表年中实际引水流量
最大的年份，作为设计代表年，并以该最 大引水量作为设计流量。
第一节 灌溉水源、取水方式
第六章 农业灌溉工程与节水技术
主要内容: 第一节 灌溉水源、取水方式 第二节 灌溉渠系系统布置规划 第三节 节水灌溉工程技术 第四节 节水灌溉综合模式
第一节 灌溉水源、取水方式
第一节 灌溉水源、取水方式
一、灌溉工程的水源 1、灌溉水源 （1）河川径流； （2）当地地面径流； （3）地下水； （4）城市污水； （5）海水。
特点：干渠与天然河谷交叉较少，工程量 较省，但因岗脊线比降较大，衔接建筑物 较多，天然沟溪或河流作为排水沟道。
第二节 灌溉渠系系统的规划布置
2、干渠沿分水岭布置：
第二节 灌溉渠系系统的规划布置
2、干渠沿分水岭布置：
第二节 灌溉渠系系统的规划布置
二、灌排系统的布置原则与选线步骤： 1、骨干渠系布置原则： 1）自流灌溉与自留排水； 2）干、支渠的规划必须与排水系统统一规划布 置； 3）工程量和工程费用最小——穿行或绕行。 4）行政区划与土地利用相结合； 5）输水工程与田间工程相结合、相配套使用； 6）综合利用水资源。
第二节 灌溉渠系系统的规划布置
2、渠线选线步骤： 1）初步勘察； “纸上谈兵”，选定渠线大体位置，定出 几条渠道比较线，做初步查勘。
工作：测出干渠上的主要控制点的相对位置和
高程，大致确定分水口的位置及支渠方向，选
1~2条线路作为复勘的依据。

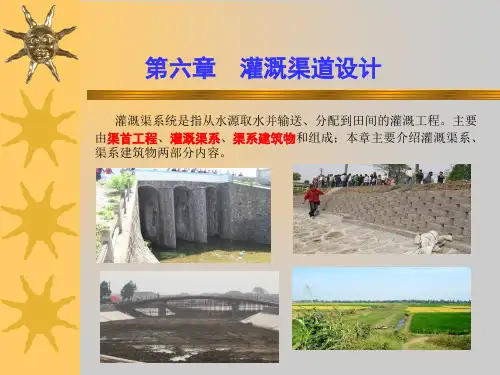

第六章灌溉渠道系统ppt课件
3、渠道加大流量Ｑ加大（Ｑj） 定义：考虑到灌区可能扩大种植面积或改变种植计划， 要求通 过比设计流量更大的流量。 确定：Ｑj＝（1+k）Q设 式中： k为加大系数，取0.1~0.5。 作用：确定渠顶高程； 一般续灌渠道考虑加大流量，轮灌渠道不考虑。
二、输水损失的估算
输水损失：水面蒸发＜5％，可忽略； 漏水损失＜15％，加强管理可避 免； 渗水损失≥80％。
A、m—土壤透水系数、指数。 （2）计算Q损
Q损 ＝LQ净
式中 Q损——渠道输水损失流量，m3/s；L——渠道长度，km；
三、渠道水利用系数和渠系水利用系数
既然存在输水损失，则必然存在水的利用率问题。可从以下几个方面讨 论。
1、渠道水利用系数：指渠道的净流量与毛流量的比值称为该渠道的渠道水利
五、渠道各级流量的推算
因为轮灌渠道的输水时间小于灌水延续时间，所以，不能直接根据 设计灌水模数和灌溉面积自下而上的推算渠道设计流量。常用的方法是： 根据轮灌组划分情况自上而下逐级分配末级续灌渠道(一般为支渠)的田 间净流量，再自下而上逐级计入输水损失水量，推算各级渠道的设计流 量。 1、自上而下分配末级续灌渠道的田间净流量
2、轮灌组的划分 划分轮灌组的原则是： （1）应使各轮灌组的灌溉面积基本相等，以利于配水； （2）应使轮灌组内的渠道相对集中； （3）尽量使各用水单位受益均衡； （4）不致使渠道流量过大，以减少工程量和降低工程造价； （5）要照顾农业生产条件和群众用水习惯； （6）对已成灌区，还应与渠道的输水能力相适应。
5、推算干渠设计流量 续灌渠道一般为干支渠道，渠道流量较大，上下游流量相差悬殊，这 就要求分段推算设计流量，各渠段采用不同的断面。另外，各级续灌渠 道的输水时间都等于灌区灌水延续时间，可以直接由下级渠道的毛流量 推算上级渠道的毛流量。所以，续灌渠道设计流量的推算方法是自下而 上逐级，逐段进行推算。
《节水灌溉工程》课件——第六章 低压管道输水灌溉系统
半固定式
式
固定式
一、低压管道输水灌溉系统组成
4、管道系统分类
低压管道
水
系统
压
力
非低压管 道系统
一、低压管道输水灌溉系统组成
4、管道系统分类
其最大工作压力一般不超过0.4
低
压
MPa，最远出口的水头一般在
管
0.2～0.3 m，该形式对管材承
道
内压要求不高。我国大部分平
系
原井灌区管道输水灌溉系统采
一、低压管道输水灌溉系统组成
3、管道系统组成
水源与取水工程 系
统
输水配水管网
组
成 田间灌水设施
一、低压管道输水灌溉系统组成
3、管道系统组成
水源 与取 水工
程
管道输水灌溉系统的水源有井、 泉、沟、渠道、塘坝、河湖和水 库等。
一、低压管道输水灌溉系统组成
3、管道系统组成
输水 配水 管网
输配水管网包括各级管道、分水设施、 保护装置和其他附属设施。在面积较 大的灌区，管网可由干管、分干管、 支管、分支管等多级管道组成。
步骤：
1. 调查收集规划前所需要的资料，并应进行核实和分析。 2. 进行水量平衡分析，确定管道输水灌溉区规模。 3. 实地勘测并绘制规划区平面图，在图中标明沟、渠、
路、林及水源的位置和高程等。
4. 确定取水工程位置、范围和形式。 5. 进行田间工程布置，确定管网形式和畦田规格。 6. 根据管网类型，给水栓位置，选择适宜的管网线路，
统
用这种形式。
一、低压管道输水灌溉系统组成
4、管道系统分类
工作压力超过0.4 MPa时为非低压管道
非
输水灌溉系统，该形式对管材质量要
灌溉知识——精选推荐
(二)灌溉系统的组成一般灌溉系统应包括水源取水工程,各级输配水渠道,渠系配套建筑物和田间工程等.实际上很多灌区都有灌溉与排水两个方面的要求,旱时灌溉,涝时排水.所以还要安排与灌溉渠系相对应的排水沟系,组成灌溉排水系统.1,水源取水工程自水源取水并引入农田灌溉所需修筑的进水闸,拦河坝,水库,泵站等,均属于取水工程.2,各级输配水渠道按照灌区的地形条件和所控制灌溉面积的大小,灌溉渠系一般分为干,支, 斗,农四级固定渠道.对于小型灌区,地形平坦,面积较小,只设干,支两级渠道即可.干渠主要起输水作用,它把从渠首引入的水量输送到各灌溉地段.支渠主要起配水作用,把从干渠分来的水量,按用水计划分配给各用水户.3,渠系配套建筑物灌溉渠系配套建筑物,一般包括分水闸,节制闸,泄水闸,渡槽,倒虹吸,跌水,陡坡,涵洞,桥梁和量水建筑物等,其作用主要是输送,控制,分配和量测水量等.4,田间工程32田间工程是指农渠以下的毛渠,输水沟,畦和灌水沟以及护田林网,道路等,水田还包括格田田埂.其主要作用是调节农田水分状况,满足作物对灌溉,排水的要求,促进农业增产.(三)灌溉水源和取水方式1,灌溉水源选择灌溉水源,除考虑水源的位置要靠近灌区便于引水外,还应根据灌溉方式考虑水源的水质,水位和水量是否符合要求.1)灌溉对水质的要求灌溉对水质的要求,包括水的物理性质,化学性质及生物性质等方面.灌溉对水质的基本要求是保证作物正常生长发育.并保证作物产品符合卫生标准.具体要求见国家制定的《农田灌溉水质标准》(GB5084-92).2)灌溉对水源水位与水量的要求灌溉对水源水位的要求,是要保证自流灌溉控制面积最大所需要的水位高程;在水量方面是要满足灌区不同时期的用水需要.实际上,水源来水过程与灌溉用水过程之间经常不相适应,不能满足水位上和水量上的要求.因此,要考虑修建壅水坝,节制闸,水库等水利工程建筑物,以抬高水源的水位,并调节水源的流量,或者兴建泵站,将所需的灌溉水提到灌区所要求的高程.2,取水方式不同的灌溉水源,其取水方式也不同.但大致上可分为自流取水灌溉和提水取水灌溉两种方式,上海市主要是提水取水灌溉方式.提水取水是在水源水量丰富,但水位较低,自流引水灌溉困难或不经济,应考虑采用提水取水,就近建泵站提水灌溉,这种方式可使干渠长度大为缩短, 输水建筑物工程量相应减少,但增加了机电动力设备以及年运行费用.(四)渠系建筑物的规划布置骨干与田间工程配套合理与完善,才能充分发挥工程效益.因此搞好渠系建筑物的配套工作至关重要.1,渠系建筑物的规划要求农田水利配套建筑物面广量大.为加快建设进程,应注意革新改造原有设备, 挖掘当地资源潜力,作出经济论证方案比较,择优选用,降低工程造价.在规划布置上应满足下列要求.331)满足渠系输水,分水,量水,泄水,排水和防洪等要求,保证渠系正常运行.2)建筑物的数量,类型,应在符合安全运行便于管理的条件下,方便实用,费省效宏.3)应使流态稳定,水头损失小,能控制较大的自流灌溉面积.4)保证灌区交通顺畅,满足群众生产,生活需要.5)应成片建设,配套一片成一片,发挥一片效益.2,渠系建筑物的选型与布置渠系建筑物按其构造,作用与位置的不同,可分为下列几种:1)交叉建筑物当渠道遇到特殊地形,河流或排水沟时,为使渠水通过这些障碍而修建的建筑物,如渡槽,倒虹吸,渠道涵洞等.(1)渡槽渡槽,又名过水桥,在上海地区主要是在渠与河流相交,渠底高于河流最高水位,河道没有通航要求时采用.(2)倒虹吸倒虹吸适合于渠与道路或河流相交,渠底高于路面或河流,为不影响通车或行船,要求渠道从路下或河底穿过时采用..(3)涵洞涵洞适用于渠与道路相交,渠水位低于路面,且流量较小时采用.2)分水建筑物上级渠道向下级渠道分配水量,需建分水建筑物,如分水闸,斗门,农门等, 位于各级渠道的首端.(五)灌溉渠道流量计算1,渠道设计流量设计流量表示渠道在正常工作条件下通过的最大流量,用符号Q设表示.它是渠道和渠系建筑物设计的主要依据,与渠道控制灌溉面积大小,作物组成,作物需水量,渠道配水方式,以及渠道的输水损失有关.1)渠道田间净流量渠道田间净流量系指渠道应该输送主田间的实际净流量,用Q田净表示.34Q田净=Aq净 (1-32)式中:A――渠道控制的灌溉面积(万亩)q净――设计灌水率,m3/s/万亩.2)渠道净流量渠道净流量系指某渠道(或渠段)未计入输水损失的流量,用Q净表示.如农渠净流量Q农净考虑到田间水量损失,用下式计算Q农净=Q农田净/η田 (1-33)式中:Q农田净――农渠控制面积上的田间净流量(m3/s)η田――田间水利用系数3)渠道损失流量渠道损失流量系指渠道在输水过程中损失掉的流量,用Q损表示.4)渠道毛流量在确定渠道设计流量时.必须计入损失流量,即将净流量与损失流量相加.便得毛流量,用Q毛表示,也可用下式表示Q设=Q毛=Q净 + Q损 (1-34)例如农渠毛流量Q农设=Q农毛=Q农净 + Q损,依此类推,设计渠核对道断面尺寸就是采用毛流量作设计流量.2,渠道输水损失和水的利用系数1)渠道输水损失渠道的输水损失,包括渗水损失,漏水损失和水面蒸发三部分.其中渠道渗水损失约占渠道输水总损失量的 80%,水面蒸发损失只占百分之几,常忽略不计.因此,把渗水损失近似地作为渠道在输水过程中的总损失水量.其数值对己建渠道最好通过实测确定,在规划设计阶段,常采用经验公式或经验系数来估算渠道损失水量.2)水的利用系数水的利用系数是衡量灌区在输水,配水,灌水过程中灌溉水的有效利用程度, 也是表示灌区工程质量,管理水平和灌水技术水平的指标.通常用下述四个利用系数来表示:35(1)渠道水利用系数η渠渠道水利用系数是指某一条渠道在沿途无分水的情况下,渠道末端放出的净流量Q净与进入渠道首端的毛流量Q毛的比值,即η渠 = Q净/Q毛.它是衡量该渠道的输水损失,工程质量和管理水平的指标.根据上海渠道基本为砼衬砌或暗渠, η渠的一般范围是:η干渠 = 0.92～0.97η支渠 = 0.90～0.96η斗渠 = 0.85～O.95(2)渠系水利用系数η系渠系水利用系数表示灌区整个渠道系统对水的利用程度,为各条末级固定渠道(农渠)放出的净流量与从渠首引入的毛流量的比值.其数值等于各级渠道水利用系数的乘积:斗渠系水利用系数η斗系 =η斗η农支渠系水利用系数η支系 =η支η斗η农干渠系水利用系数η干系 =η干η支η斗η农(3)田间水利用系数η田田间水利用系数指灌到田间的有效水量(旱田包括叶面蒸腾和棵间蒸发,水稻田还包括渗漏量,但不包括田间流失)与农渠放入田间的水量的比值.它是反映田间工程质量和灌水技术优劣的指标,上海地区水稻灌区为 0.90-0.95,旱地为0.85-0.95.(4)灌溉水利用系数η水灌溉水利用系数指灌区实际灌溉面积上田间有效利用水量与渠首引入水量之比.其数值等于渠系水利用系数与田间水利用系数的乘积,即:η水 =η系η田它是评价全灌区灌溉水利用程度,渠道工作状况,灌溉管理和灌水技术水平的综合指标.3,渠道设计流量的简化计算方法渠道设计流量包括净流量和损失流量两部分.一般应自田间由下而上逐级计入输水损失,来推算各级渠道的设计流量.在缺乏资料情况下,可用利用系数法进行简化计算.36设计流量计算公式如下:Q设 = Q净/η渠 (1-35)式中:Q净――渠道净流量(m3/s)η渠――渠道水利用系数,参考数值见上述本节内容.(六)灌溉渠道纵横断面设计灌溉渠道断面设计的任务,一是使渠道具有足够的输水能力,并具有稳定的渠床;二是具有足够的水位,以自流控制全部灌溉面积内的农田.渠道断面结构设计,包括纵断面和横断面两部分.1,渠道的横断面设计1)渠道设计应满足的要求(1)渠道断面应有足够的过水能力,满足作物的需水要求.(2)渠中流速要适当.渠道设计流速必须小于渠床土壤的允许不冲流速,大于允许不淤流速.(3)渠道应有稳定的渠床,渠中水流不发生左右摇摆,不致于冲刷渠床和边坡,冲淤要平衡.(4)适当考虑综合利用,如结合通航和居民供水点的建设等.(5)渗漏损失小,水的利用系数高.2)渠道横断面结构(1)横断面形状渠道横断面形状,常见的有矩形,梯形,"U"形等三种.矩形和"U"形,多在衬砌渠道或岩石地段上采用.土质渠道明渠断面以梯形为主.(2)横断面组成渠道横断面的组成,见图1-4.渠道底宽以b表示,边坡系数以m表示,渠道边坡则以1:m表示,设计水深以h表示,Δh表示超高,是超出加大水深h 加大以上的高度.渠堤顶宽以d表示.37图1-4渠道横断面组成示意图3)渠道的水力计算横断面设计主要是按照设计流量通过水力计算,确定渠道横断面的底宽(b) 和水深(h)等尺寸.通常采用下述明渠均匀流公式:Q = ωV = ωC Ri (1-36)式中:Q――渠道设计流量(m3/s)ω――渠道过水断面面积(m2)ω=(b +mh)h (1-37)式中:V――渠道平均流速(m/s)R――水力半径(m)R =ω/Χ (1-38)式中:Χ――湿周(m)Χ= b + 2h/21m+ (1-39)式中:i――水力比降,在均匀流中与渠底比降一致C――谢才系数,一般采用公式C = 1/nR 1/6进行计算38n――渠床糙率在进行渠道水力计算时,必须首先确定公式中的各项参数.表1-14 不同性质渠床糙率表渠床渠道特征渠床糙率士渠床1,输水流量大于25m3/s的渠道(1)平整顺直,养护良好(2)平整顺直,养护一般(3)渠床多石,杂草滋生,养护较差2,输水流量为25～lm3/s的渠道(1)平整顺直,养护良好(2)平整顺直,养护一般(3)渠床多石,杂草滋生,养护较差3,输水流量小于 lm3/s的渠道4,毛渠0.0200.02250.0250.O2250.0250.02750.0250.030石渠床5,经过良好修整的表面6,经过中等修整无凸出部分的表面7,经过中等修整有凸出部分的表面8,未经修整的有凸出部分的表面0.02250.0250.0300.035～0.045有护面的渠床9,抹光的水泥抹面10,不抹光的水泥抹面11,光滑的混凝土护面12,粗糙的混凝土护面13,干砌块石护面14,浆砌块石护面15,料石砌护16,卵石铺砌17,砌砖护面0.0120.0140.0150.0170.0275～0.030.0250.010.02250.013(1)渠底比降i渠底比降关系到渠道输水能力的大小及其冲淤问题,也关系到灌溉面积的大小及工程造价.规划设计时应根据渠道沿线实际地面坡度,下级渠道分水点的水位要求,渠床土质,设计流量大小等因素,综合分析比较后,确定适宜的渠底比降.(2)渠床糙率n渠床糙率是用以表示渠床粗糙程度,其数值是否符合实际,直接关系到水力计算的精度.所以,糙率n的选用必须力求符合实际,表1-14可供参考.一般支,斗,农渠道选用对n = 0.0225～0.0275,田间临时渠道n = 0.030～0.0325.(3)边坡系数m边坡系数m值的大小关系到渠道的稳定.按照《灌溉排水渠系设计规范》,一般梯形渠道断面的m值,依土质情况选定.见表1-15,表1-16.(建议根据39下面是余秋雨经典励志语录，欢迎阅读。
《灌溉与排水工程学》教学大纲
《灌溉与排水工程学》教学大纲英文名称：Irrigation and Drainage课程编码：080820138学时：32 学分：2.0适用对象：水土保持与荒漠化防治专业本科生先修课程：土壤学、水力学、水利计算、工程水文学大纲主撰人：大纲审核人：一、课程性质、目的和任务《灌溉与排水》是水土保持与荒漠化防治专业的一门专业选修课，是研究农田水分状况和有关地区水情的变化规律及其调节措施，消除水、旱灾害，利用水资源为农业生产发展服务的学科。
其主要任务是：通过课程的学习，使学生掌握灌溉排水基本理论和灌排技术，初步具备灌溉排水系统规划设计及区域水利规划的能力，为从事农田水利工作奠定基础。
通过教学，学生应达到下列要求：熟悉农田水分运动规律的基本理论，掌握控制土壤水和地下水位以及进行合理灌排的技术，掌握节水灌溉新理论和技术，能根据水源及灌区自然地理条件，进行引水灌排（渠道或管网）系统的规划设计；明确农田水利管理工作的重要性，树立工程技术的经济观点，掌握管理工作的基本知识和经济论证的方法。
二、教学内容及要求第一章绪论授课学时：2基本要求：1-1 我国的农田水利事业1-2 世界灌溉与排水的发展概况1-3 农田水利学的研究对象和基本内容重点讲述我国的农田水利事业和本课程的研究对象及基本内容。
使学生对本课程有个全面的概念。
第二章农田水分状况和土壤水分运动授课学时：4基本要求：2-1 农田水分状况2-2 土壤水分运动2-3 土壤—作物—大气连续体水分运动的概念重点讲述农作物对农田水分状况的要求，明确各种灾害的形成机理，掌握含水率的各种表示方法和换算关系。
着重讲述土壤水运动的基本理论，使学生熟悉入渗和蒸发不同边界条件下土壤水的计算方法，理解SPAC系统水分运动的概念。
第三章作物需水量和灌溉用水量授课学时：4基本要求：3-1 作物需水量3-2 作物灌溉制度3-3 灌溉用水量3-4 灌水率本章以讲授作物需水量的估算、作物灌溉制度的拟定、灌区用水过程线的推算和灌水率为重点。
灌溉水源和取水方式
满足 破坏
不同的灌溉引水流量 不同的保证率 设计保证率 设计引水流量
Hohai University
§6.3 引水灌溉工程水利计算
2 无坝引水工程水利计算
（1）引水流量的确定
b)设计代表年法
灌溉定额 灌溉期降雨 P灌溉定额 PP 设 设计代表年（2～3个）
灌溉期降雨
设计代表年 设计引水流量
灌溉设计保证率表（资料来源：GB 50288-99） 灌水方法 地区 干旱地区或 水资源紧缺地区 半干旱、半湿润地区或 水资源不稳定地区 湿润地区或 水资源丰富地区 各类地区 作物种类 以旱作为主 以水稻为主 以旱作为主 以水稻为主 以旱作为主 以水稻为主 各类作物 灌溉设计保证率/％ 50～75 70～80 70～80 75～85 75～85 80～95 85～95
§6.3 引水灌溉工程水利计算
1 灌溉设计标准
（1）设计保证率
灌区用水量在多年期间能得到充分满足的几率，一般以正常供水 的年数占总年数的百分数表示。
设计保证率 抗旱天数（小型水稻灌区）
m P 100% n 1
(n 30a)
Hohai University
§6.3 引水灌溉工程水利计算
地 面 灌 溉
喷灌、 微灌
备注：1）作物经济价值较高的地区，取大值；反之，取小值。 2）引洪淤灌的保证率可取 30％～50％。
Hohai University
§6.3 引水灌溉工程水利计算
1 灌溉设计标准
（2）抗旱天数
灌溉设施在无降雨情况下能满足作物需水要求的天数，它反映了 灌溉设施的抗旱能力。
单季稻灌区，30～50d
§6.1 灌溉水源
1 地表水
我国地表水资源人均、地均较小，时间、 空间分布不均，因此引水、调节等措施具有 重要意义。
农田水利学6
§6.3 引水灌溉工程水利计算
❖ 灌溉设计标准
揭示矛 盾，确 定措施 与规模
❖ 无坝引水工6.3 引水灌溉工程水利计算
1
灌溉设计标准
设计保证率 抗旱天数（小型水稻灌区）
2 无坝引水工程水利计算
（4）进水闸尺寸确定
工程布置注意
a) 引水比≤30％～50％；b) 引水角＝30°～60°。
§6.3 引水灌溉工程水利计算
3 有坝引水工程水利计算(略)
与无坝引水的差别：
增加了雍水 建筑物的影响， 可引流量不仅与 河流天然来水有 关，而且与雍水 高度有关。
（1）设计保证率
灌区用水量在多年期间能得到充分满足的几率，一般以正常供水 的年数占总年数的百分数表示。
P m 100% (n 30a) n 1
§6.3 引水灌溉工程水利计算
灌溉设计保证率表（资料来源：GB 50288-99）
灌水方法
地区
作物种类
灌溉设计保证率/％
干旱地区或
以旱作为主
水资源紧缺地区
§6.2 灌溉取水方式
1 地表水的取水方式
（1）无坝引水
引水渠一般较长。 由进水闸、冲沙闸、导流堤组成。
（2）有坝引水
水源丰富、但水位较低时，需要 引水渠较短 由进水闸、冲沙闸、拦河坝组成
§6.2 灌溉取水方式
§6.2 灌溉取水方式
1 地表水的取水方式
（3）抽水取水
适于灌区位置较高的情况。
（2）水库取水
潜水
层间水（以承压水为主）
§6.1 灌溉水源
3 灌溉水源的水质
包括：水温、含沙量、PH值、含盐量、 重金属含量、有机物含量，等。
农田水力学2 灌溉水源和取水方式
32
（三）蓄水取水
塘堰 塘堰是小型蓄水工程，主要拦蓄当地地面径流 。一般有山塘和平塘两类，在坡地上或山冲间筑坝 蓄水所形成的塘叫山塘；在平缓地带挖坑筑堤所形 成的塘叫平塘。 塘堰工程规模小，技术简单，群众易办，对地 形地质条件要求较低。
22
（二）有坝引水
1、适用条件 河道的流量能满足灌溉要求，但水位略低于渠
首的引水要求；或洪水季节流量、水位均能满足要 求，但洪、枯季节变化较大，即枯水期水位或流量 不满足要求。
23
（二）有坝引水
2、枢纽组成 壅水坝（栏河坝） 拦截河流，抬高水位，并从坝顶渲泄河道多余
的水量及汛期洪水，坝长要满足泄洪要求，坝高一 般为3～8m。
