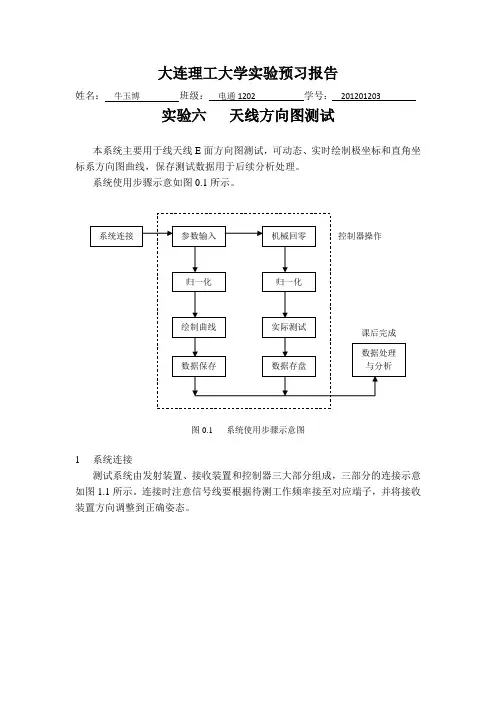

大连理工大学实验预习报告姓名：牛玉博班级：电通1202 学号：201201203实验六天线方向图测试本系统主要用于线天线E面方向图测试，可动态、实时绘制极坐标和直角坐标系方向图曲线，保存测试数据用于后续分析处理。
系统使用步骤示意如图0.1所示。
图0.1 系统使用步骤示意图1系统连接测试系统由发射装置、接收装置和控制器三大部分组成，三部分的连接示意如图1.1所示。
连接时注意信号线要根据待测工作频率接至对应端子，并将接收装置方向调整到正确姿态。
图1.1系统连接示意图发射装置包含400MHz 和900MHz 两个频点的发射电路和天线，如图1.2所示。
接收装置包含400MHz 和900MHz 两个频点的接收电路和天线，并具有天线旋转机构，如图1.3所示。
控制器利用触摸屏完成所有测试操作和方向图曲线的实时绘制，如图1.4所示。
图1.2 发射装置 图1.3 接收装置此处少一图（图1.4 测试控制器）、待发。
2 控制器操作2.1 打开控制器电源，等待系统启动，进入提示界面，如图2.1所示。
图2.1 方向图测试系统提示界面2.2点击界面任意位置，进入“实测方向图”界面，如图2.2所示。
图2.2 实测方向图界面2.3点击图2.2中的“频率选择”按钮，选择与硬件链接对应的工作频率。
2.4点击“天线长度”数字框，输入实际天线长度（单位为毫米），并按“确定”确认，如图2.3所示。
图2.3 天线长度输入界面2.5点击“机械回零”按钮，接收天线旋转，当到达机械零点基准点时，自动停止旋转，如图2.4所示。
注意：机械回零完成之前不要做其它操作！图2.4 机械归零界面2.6点击“归一化”按钮，接收天线旋转，搜索信号最大值，并提示“归一化进行中”。
当到天线旋转一周时，搜索结束，如图2.5所示。
注意：归一化完成之前不要做其它操作！图2.5 归一化界面2.7当图2.5中“归一化控制”区提示归一化完成时，点击“启动”按钮，天线旋转，测试开始。
天线方向性图的测量
．
空 间 的平 面 指 向角与水平方
