引言随着微电子技术、电力电子技术、计算机控制技术的进步，交流电动机调速技术发展到现在，有了长足的进步。
特别是20世纪70年代出现的矢量控制技术和80年代出现的直接转矩控制技术，使交流电动机调速系统的性能可以与直流电动机调速系统的性能相媲美。
而交流电动机尤其是鼠笼异步电动机由于其自身结构和运行特性的优点，使得交流电动机调速系统的优势强于直流电动机调速系统。
在交流电动机控制技术中调压调频控制、矢量控制以及直接转矩控制（Direct Torque Control简称DTC）具有代表性。
其中应用直接转矩控制技术是一种高性能的控制调速技术，直接转矩控制对交流传动来说是一种最优的电动机控制技术，它可以对所有交流电动机的核心变量进行直接控制。
第1章绪论异步电动机调速系统的发展状况在异步电动机调速系统中变频调速技术是目前应用最广泛的调速技术，也是最有希望取代直流调速的调速方式。
就变频调速而言，其形式也有很多。
传统的变频调速方式是采用v/f控制。
这种方式控制结构简单，但由于它是基于电动机的稳态方程实现的，系统的动态响应指标较差，还无法完全取代直流调速系统。
1971年，德国学者EBlaschke提出了交流电动机的磁场定向矢量控制理论，标志着交流调速理论有了重大突破。
所谓矢量控制，就是交流电动机模拟成直流电动机来控制，通过坐标变换来实现电动机定子电流的励磁分量和转矩分量的解藕，然后分别独立调节，从而获得高性能的转矩特性和转速响应特性。
矢量控制主要有两种方式:磁场定向矢量控制和转差频率矢量控制。
无论采用哪种方式，转子磁链的准确检测是实现矢量控制的关键，直接关系到矢量控制系统性能的好坏。
一般地，转子磁链检测可以采用直接法或间接法来实现。
直接法就是通过在电动机内部埋设感应线圈以检测电动机的磁链，这种方式会使简单的交流电动机结构复杂化，降低了系统的可靠性，磁链的检测精度也不能得到长期的保证。
因此，间接法是实际应用中实现转子磁链检测的常用方法。
三相异步电动机直接转矩控制系统仿真报告
三相异步电动机直接转矩控制系统仿真报告摘要：利用直接转矩控制( DTC )理论，研究异步电动机直接转矩控制调速系统的基本组成和工作原理，建立了异步电动机直接转矩控制系统的仿真模型。
利用MATLAB /Simulink软件对异步电动机直接转矩控制系统进行建模和仿真。
结果表明: DTC系统具有动态响应速度快、精度高、易于实现的优点。
仿真结果验证了该模型的正确性和该控制系统的有效性。
关键词：异步电机；直接转矩控制； MATLAB仿真1 引言自从20世纪70年代矢量控制技术发展以来，交流拖动技术就从理论上解决了交流调速系统在静动态性能上与直流调速系统相媲美的问题。
所谓矢量控制，就是将交流电动机模拟成直流电动机来控制,通过坐标变换实现电机定子电流的励磁分量和转矩分量的解耦，然后分别独立控制，从而获得高性能的转矩和转速响应特性。
直接转矩控制(Direct Torque Control DTC)是在矢量控制基础之上发展起来的，是继矢量控制以后提出的又一种异步电动机控制方法。
其思路是把异步电动机和逆变器看成是一个整体，采用电压矢量分析方法直接在静止坐标系下分析和计算电动机的转矩和磁链，通过磁链跟踪得出PWM 逆变器的开关状态切换的依据从而直接控制电动机转矩"与矢量控制相比，直接转矩控制的主要优点是:在定子坐标系下对电动机进行控制，摒弃了矢量控制中的解藕思想，直接控制电动机的磁链和转矩，并用定子磁链的定向代替转子磁链的定向，避开了电动机中不易确定的参数(转子电阻)"由于定子磁链的估算只与相对比较容易测量的定子电阻有关，所以使得磁链的估算更容易、更精确，受电动机参数变化的影响也更小"此外，直接转矩控制通过直接输出转矩和磁链的偏差来确定电压矢量，与以往的调速方法相比，它具有控制直接!计算过程简化的优点"因此，直接转矩控制一问世便受到广泛关注，目前国内外围绕直接转矩控制的研究十分活跃。
三相异步电动机直接转矩控制系统仿真报告
三相异步电动机直接转矩控制系统仿真报告 Document number：PBGCG-0857-BTDO-0089-PTT1998三相异步电动机直接转矩控制系统仿真报告摘要：利用直接转矩控制( DTC )理论，研究异步电动机直接转矩控制调速系统的基本组成和工作原理，建立了异步电动机直接转矩控制系统的仿真模型。
利用MATLAB /Simulink软件对异步电动机直接转矩控制系统进行建模和仿真。
结果表明: DTC系统具有动态响应速度快、精度高、易于实现的优点。
仿真结果验证了该模型的正确性和该控制系统的有效性。
关键词：异步电机；直接转矩控制； MATLAB仿真1 引言自从20世纪70年代矢量控制技术发展以来，交流拖动技术就从理论上解决了交流调速系统在静动态性能上与直流调速系统相媲美的问题。
所谓矢量控制，就是将交流电动机模拟成直流电动机来控制,通过坐标变换实现电机定子电流的励磁分量和转矩分量的解耦，然后分别独立控制，从而获得高性能的转矩和转速响应特性。
直接转矩控制(Direct Torque Control DTC)是在矢量控制基础之上发展起来的，是继矢量控制以后提出的又一种异步电动机控制方法。
其思路是把异步电动机和逆变器看成是一个整体，采用电压矢量分析方法直接在静止坐标系下分析和计算电动机的转矩和磁链，通过磁链跟踪得出PWM逆变器的开关状态切换的依据从而直接控制电动机转矩"与矢量控制相比，直接转矩控制的主要优点是:在定子坐标系下对电动机进行控制，摒弃了矢量控制中的解藕思想，直接控制电动机的磁链和转矩，并用定子磁链的定向代替转子磁链的定向，避开了电动机中不易确定的参数(转子电阻)"由于定子磁链的估算只与相对比较容易测量的定子电阻有关，所以使得磁链的估算更容易、更精确，受电动机参数变化的影响也更小"此外，直接转矩控制通过直接输出转矩和磁链的偏差来确定电压矢量，与以往的调速方法相比，它具有控制直接!计算过程简化的优点"因此，直接转矩控制一问世便受到广泛关注，目前国内外围绕直接转矩控制的研究十分活跃。
三相异步电动机直接转矩控制(DTC)系统仿真

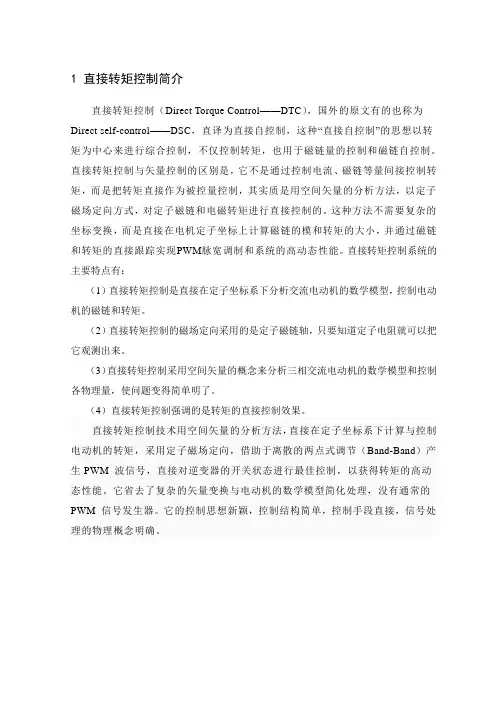

1 直接转矩控制简介直接转矩控制（Direct Torque Control——DTC），国外的原文有的也称为Direct self-control——DSC，直译为直接自控制，这种“直接自控制”的思想以转矩为中心来进行综合控制，不仅控制转矩，也用于磁链量的控制和磁链自控制。
直接转矩控制与矢量控制的区别是，它不是通过控制电流、磁链等量间接控制转矩，而是把转矩直接作为被控量控制，其实质是用空间矢量的分析方法，以定子磁场定向方式，对定子磁链和电磁转矩进行直接控制的。
这种方法不需要复杂的坐标变换，而是直接在电机定子坐标上计算磁链的模和转矩的大小，并通过磁链和转矩的直接跟踪实现PWM脉宽调制和系统的高动态性能。
直接转矩控制系统的主要特点有：（1）直接转矩控制是直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。
（2）直接转矩控制的磁场定向采用的是定子磁链轴，只要知道定子电阻就可以把它观测出来。
（3）直接转矩控制采用空间矢量的概念来分析三相交流电动机的数学模型和控制各物理量，使问题变得简单明了。
（4）直接转矩控制强调的是转矩的直接控制效果。
直接转矩控制技术用空间矢量的分析方法，直接在定子坐标系下计算与控制电动机的转矩，采用定子磁场定向，借助于离散的两点式调节（Band-Band）产生PWM 波信号，直接对逆变器的开关状态进行最佳控制，以获得转矩的高动态性能。
它省去了复杂的矢量变换与电动机的数学模型简化处理，没有通常的PWM 信号发生器。
它的控制思想新颖，控制结构简单，控制手段直接，信号处理的物理概念明确。
2 直接转矩控制的理论基础2.1直接转矩控制的原理ψ的正负符号和电磁直接转矩控制系统的基本思想是根据定子磁链幅值偏差ΔSψ所在位置，直接选取合适的转矩偏差ΔTe的正负符号，再依据当前定子磁链矢量S电压空间矢量，减小定子磁链幅值的偏差和电磁转矩的偏差，实现电磁转矩和定子磁链的控制。
直接转矩控制是为电压源型PWM逆变器传动系统提出的一种先进的转矩控制技术，基于该技术的传动系统性能可与矢量控制的异步电动机传动系统性能相媲美。
异步电动机直接转矩控制系统的MATLAB仿真

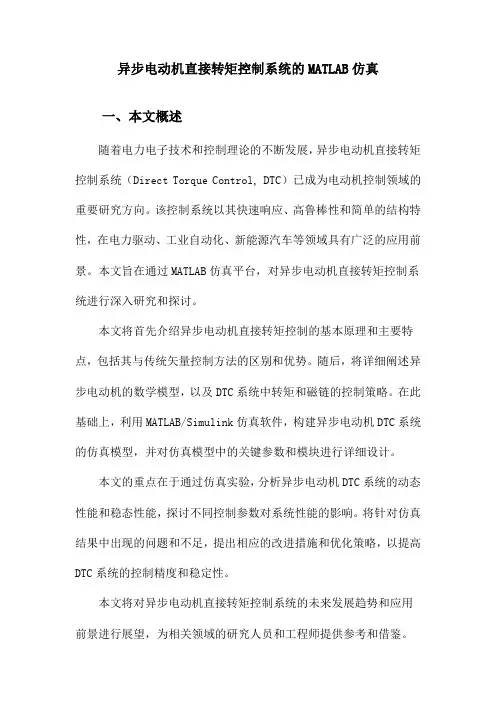

异步电动机直接转矩控制系统的MATLAB仿真一、本文概述随着电力电子技术和控制理论的不断发展，异步电动机直接转矩控制系统（Direct Torque Control, DTC）已成为电动机控制领域的重要研究方向。
该控制系统以其快速响应、高鲁棒性和简单的结构特性，在电力驱动、工业自动化、新能源汽车等领域具有广泛的应用前景。
本文旨在通过MATLAB仿真平台，对异步电动机直接转矩控制系统进行深入研究和探讨。
本文将首先介绍异步电动机直接转矩控制的基本原理和主要特点，包括其与传统矢量控制方法的区别和优势。
随后，将详细阐述异步电动机的数学模型，以及DTC系统中转矩和磁链的控制策略。
在此基础上，利用MATLAB/Simulink仿真软件，构建异步电动机DTC系统的仿真模型，并对仿真模型中的关键参数和模块进行详细设计。
本文的重点在于通过仿真实验，分析异步电动机DTC系统的动态性能和稳态性能，探讨不同控制参数对系统性能的影响。
将针对仿真结果中出现的问题和不足，提出相应的改进措施和优化策略，以提高DTC系统的控制精度和稳定性。
本文将对异步电动机直接转矩控制系统的未来发展趋势和应用前景进行展望，为相关领域的研究人员和工程师提供参考和借鉴。
二、异步电动机直接转矩控制系统理论基础异步电动机直接转矩控制系统（Direct Torque Control, DTC）是一种高效的电机控制策略，旨在直接控制电机的转矩和磁链，从而实现快速动态响应和优良的控制性能。
与传统的矢量控制相比，DTC具有算法简单、易于数字化实现、对电机参数变化不敏感等优点。
异步电动机DTC系统的理论基础主要建立在电机转矩和磁链的直接控制上。
在DTC中，通过检测电机的定子电压和电流，利用空间矢量脉宽调制（Space Vector Pulse Width Modulation, SVPWM）或滞环比较器（Hysteresis Comparator）等控制手段，直接计算出所需的电压矢量，以实现对转矩和磁链的快速调节。
