暖风机设计及PTC介绍
ptc陶瓷暖风机辐射
ptc陶瓷暖风机辐射
PTC陶瓷暖风机辐射主要是指PTC（正温特膜石墨）陶瓷材料产生的红外辐射。
PTC陶瓷是一种电热材料，它特殊的导热特性使得它能够快速加热并保持相对稳定的温度。
当PTC 陶瓷加热器通电后，它会产生红外线辐射，这种辐射能够渗透空气，直接加热人体和物体。
相比于传统的电热器，PTC陶瓷暖风机辐射能够更快速地加热和均匀地传热。
它不仅能够提供更高效的加热效果，还能够更好地保存温度和节能。
然而，需要注意的是，PTC陶瓷暖风机辐射并不是完全无害的。
高强度的红外辐射会在短时间内产生一定的热效应，但长时间暴露在辐射中可能会对人体造成一定的伤害。
因此，在使用PTC陶瓷暖风机时，应尽量保持适当的距离，并避免长时间接触辐射。
汽车PTC加热器简介

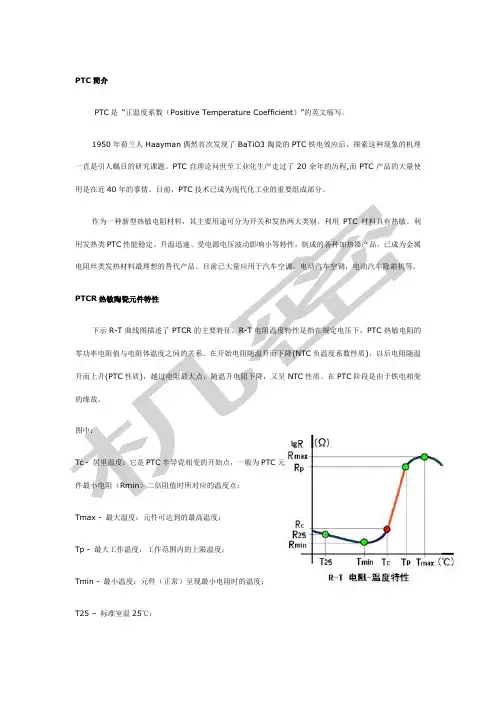

PTC简介PTC是“正温度系数（Positive Temperature Coefficient）”的英文缩写。
1950年荷兰人Haayman偶然首次发现了BaTiO3陶瓷的PTC铁电效应后，探索这种现象的机理一直是引人瞩目的研究课题。
PTC自理论问世至工业化生产走过了20余年的历程,而PTC产品的大量使用是在近40年的事情。
目前，PTC技术已成为现代化工业的重要组成部分。
作为一种新型热敏电阻材料，其主要用途可分为开关和发热两大类别。
利用PTC材料具有热敏。
利用发热类PTC性能稳定、升温迅速、受电源电压波动影响小等特性，制成的各种加热器产品，已成为金属电阻丝类发热材料最理想的替代产品。
目前已大量应用于汽车空调，电动汽车空调，电动汽车除霜机等。
PTCR热敏陶瓷元件特性下示R-T曲线图描述了PTCR的主要特征。
R-T电阻温度特性是指在规定电压下，PTC热敏电阻的零功率电阻值与电阻体温度之间的关系。
在开始电阻随温升而下降(NTC负温度系数性质)，以后电阻随温升而上升(PTC性质)，越过电阻最大点，随温升电阻下降，又呈NTC性质。
在PTC阶段是由于铁电相变的缘故。
图中：Tc - 居里温度：它是PTC半导瓷相变的开始点，一般为PTC元件最小电阻（Rmin）二倍阻值时所对应的温度点；Tmax - 最大温度：元件可达到的最高温度；Tp - 最大工作温度：工作范围内的上限温度；Tmin - 最小温度：元件（正常）呈现最小电阻时的温度；T25 –标准室温25℃；Rc - 开关电阻：即居里点温度时对应的电阻；Rmax - 最大电阻：元件达到最高温度时的电阻；Rp - 最大工作电阻：上限工作温度所对应的电阻；Rmin - 最小电阻：元件（正常）可呈现的最小电阻；R25 - 室温电阻：标准室温时，元件所对应的电阻。
PTC加热器特性PTC加热器采用PTCR热敏陶瓷元件，由若干单片组合后与波纹散热铝条经高温胶粘结组成，具有热阻小、换热效率高的显著优点。
ptc加热原理
介绍PTC（正温系数）加热技术是一种常见的加热方法，常用于各种电器、车辆以及工业设备中。
PTC加热原理基于PTC材料的特性，通过控制PTC材料的温度来实现加热。
本文将介绍PTC加热的基本原理、PTC材料的特性以及PTC加热器的工作原理和应用。
PTC材料的特性PTC材料是一种具有特殊电阻温度特性的材料。
PTC材料的电阻随温度的升高而增加，并在一个特定温度范围内呈现出正温度系数（温度系数大于零）的特性。
这个温度范围被称为PTC材料的”正温度系数区域”。
PTC材料的正温度系数特性是由材料的晶格结构和添加的杂质等因素所决定的。
在PTC材料中，添加了少量的金属氧化物，使得材料具有正温度系数特性。
当PTC材料的温度升高时，杂质物质中的离子会扩散，导致晶格结构变形，从而增加了电阻。
这使得PTC材料可以作为自稳定的加热元件，能够在其正常工作温度下维持相对稳定的输出功率。
PTC加热器的工作原理PTC加热器是一种利用PTC材料的正温度系数特性来实现加热的装置。
它由PTC材料、电源和控制电路等组成。
1. 加热过程当电源接通时，PTC加热器内部的PTC材料开始发热。
初始时，PTC材料的温度低于正温度系数区域的上限温度，因此电阻较低，电流经过PTC材料时不受太大阻碍，只产生很少的热量。
随着PTC材料的温度升高，电阻值也会随之增加。
当PTC材料的温度达到正温度系数区域的上限温度时，电阻值急剧增加，形成了高阻态。
此时，电流通过PTC材料的能力显著下降，几乎不会再产生热量。
随着加热器所处环境的温度下降，PTC材料的温度开始下降。
当PTC材料的温度降到正温度系数区域的下限温度以下时，电阻值会降至一个较低的水平，从而电流经过PTC材料时产生大量的热量。
这样，PTC加热器通过控制PTC材料的温度，实现了在PTC材料的正温度系数区域内的稳定加热。
2. 控制电路为了精确控制PTC加热器的温度，通常会在加热器中加入一个控制电路。
这个控制电路用于测量PTC材料的温度，并根据需要调整电源输出电压，从而控制PTC材料的温度。
超导ptc暖风机原理
超导ptc暖风机原理超导PTC暖风机是一种基于超导材料的暖风设备。
它采用了超导材料的特殊性质，通过自身电流的变化来产生热量。
下面将详细介绍超导PTC暖风机的工作原理。
超导材料是一类具有超导性质的特殊材料。
在低温下，超导材料的电阻会突然变为零，同时磁场的渗透也会被完全排斥，这被称为迈斯纳效应。
这种特殊的性质使得超导材料成为一种优良的电热转换材料。
超导PTC暖风机内部包含多个超导材料制成的电热元件。
这些超导材料通常是铜氧化物，铋化铤和钇钡铜氧等材料。
在低温下，这些材料呈现出超导状态，电流可以在材料内部自由流动。
而当环境温度上升到某个临界温度以上时，超导材料会失去超导性质，电流会发生剧烈的阻尼，电阻急剧增加。
这个温度就是超导材料的临界温度。
当超导PTC暖风机处于冷态时，超导材料处于超导状态，电阻很小。
通电后，电流可以自由流过超导材料，产生很小的热量。
此时，暖风机的温度较低。
当环境温度开始升高并接近超导材料的临界温度时，超导材料会逐渐失去超导性质，电阻开始增加。
这时，电流通过超导材料会受到较大的阻尼，从而变得很小。
因为电流变小，所以产生的热量也减小，暖风机的温度不再上升。
当环境温度超过超导材料的临界温度时，超导材料完全失去超导性质，电阻急剧增加。
此时，电流无法流过超导材料，产生的热量急剧增加。
暖风机的温度快速上升，产生出暖风。
当环境温度下降时，超导材料重新恢复超导状态。
此时，电流又可以自由流过超导材料，热量减少，暖风机的温度也下降。
当环境温度降到超导材料的临界温度以下时，超导材料的超导性质完全恢复，电阻变为零，暖风机不再产生热量。
总结来说，超导PTC暖风机的工作原理是通过超导材料的超导性质的变化来调节自身电流和热量的产生。
在低温下，超导材料呈现超导状态，工作时电流和热量很小；当温度超过超导材料的临界温度时，材料失去超导性质，电阻急剧增加，此时电流和热量急剧增大。
通过这种方式，超导PTC暖风机可以实现可控的自我调节，保持恒定的温度输出。
暖风机设计及PTC介绍
暖风机设计及PTC介绍PTC暖风机目录PTC暖风机的分类按传导方式分按结构特点分PTC元件选择设计要点PTC暖风机的分类按传导方式分按结构特点分PTC元件选择设计要点展开PTC暖风机PTC是一种陶瓷电热元件的简称。
它利用风机鼓动空气流经PTC 电热元件强迫对流，以此为主要热交换方式。
其内部装有限温器，当风口被风机堵塞时，可自行断电。
有的还装有倾倒开关，当暖风机倾倒时也能自行切断电源。
其输出功率在800-1200瓦，可随意调温，工作时送风柔和，升温快，具有自动恒温功能，PTC元件一般都具有防水功能，所以适合在浴室使用,售价在300～500元之间,是目前理想的便携式家用电暖器。
编辑本段PTC暖风机的分类按传导方式分(1)以热传导为主的PTC陶瓷加热器.其特点是通过PTC发热元件表面安装的电极板(导电兼传热)绝缘层(隔电兼传热)导热蓄热板(有的还附加有导热胶)等多层传热结构,把PTC元件发出的热量传到被加热的物体上.(2)以所形成的热风进行对流式传热的各种PTC陶瓷热风器.其特点是输出功率大,并能自动调节吹出风温和输出热量.(3)红外线辐射加热器.其特点实际利用PTC元件或导热板表面迅速发出的热量直接或间接地激发接触其表面的远红外涂料或远红外材料使之辐射出红外线,便构成了PTC陶瓷红外辐射加热器。
按结构特点分(1)普通实用型PTC陶瓷加热器.这类器具主要有: 电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、卷发烫发器等.其特点是功率不大，但热效率高很实用.(2)自动恒温型PTC加热器.这类器具主要有：小型晶体器件恒温槽、恒温培养箱、电子保温瓶、保温箱、保温杯、保温盘、保温柜、保温桌等。
其特点是自动保温、结构简单、恒温特性好、热效率高、使用环境温度范围宽.(3)热风PTC加热器.这类热风PTC加热器主要有：小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备等. 其特点是输出热风功率大、速热、安全、能自动调节风温和功耗。
PTC工作原理

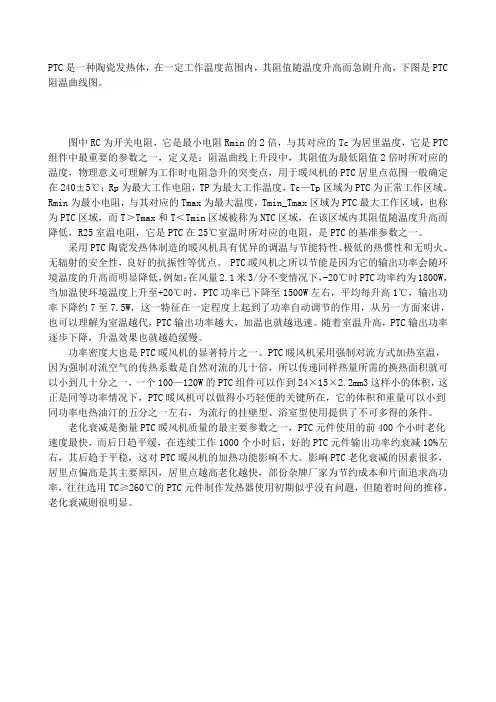

PTC是一种陶瓷发热体，在一定工作温度范围内，其阻值随温度升高而急剧升高，下图是PTC 阻温曲线图。
图中RC为开关电阻，它是最小电阻Rmin的2倍，与其对应的Tc为居里温度，它是PTC 组件中最重要的参数之一，定义是：阻温曲线上升段中，其阻值为最低阻值2倍时所对应的温度，物理意义可理解为工作时电阻急升的突变点，用于暖风机的PTC居里点范围一般确定在240±5℃；Rp为最大工作电阻，TP为最大工作温度，Tc—Tp区域为PTC为正常工作区域。
Rmin为最小电阻，与其对应的Tmax为最大温度，Tmin_Tmax区域为PTC最大工作区域，也称为PTC区域，而T＞Tmax和T＜Tmin区域被称为NTC区域，在该区域内其阻值随温度升高而降低，R25室温电阻，它是PTC在25℃室温时所对应的电阻，是PTC的基准参数之一。
采用PTC陶瓷发热体制造的暖风机具有优异的调温与节能特性、极低的热惯性和无明火、无辐射的安全性，良好的抗振性等优点。
PTC暖风机之所以节能是因为它的输出功率会随环境温度的升高而明显降低，例如：在风量2.1米3/分不变情况下，-20℃时PTC功率约为1800W，当加温使环境温度上升至+20℃时，PTC功率已下降至1500W左右，平均每升高1℃，输出功率下降约7至7.5W，这一特征在一定程度上起到了功率自动调节的作用，从另一方面来讲，也可以理解为室温越代，PTC输出功率越大，加温也就越迅速。
随着室温升高，PTC输出功率逐步下降，升温效果也就越趋缓慢。
功率密度大也是PTC暖风机的显著特片之一。
PTC暖风机采用强制对流方式加热室温，因为强制对流空气的传热系数是自然对流的几十倍，所以传递同样热量所需的换热面积就可以小到几十分之一，一个100—120W的PTC组件可以作到24×15×2.2mm3这样小的体积，这正是同等功率情况下，PTC暖风机可以做得小巧轻便的关键所在，它的体积和重量可以小到同功率电热油汀的五分之一左右，为流行的挂壁型、浴室型使用提供了不可多得的条件。
电动车暖风系统TC电加热器简介
1．P T C电加热器简介PTC是PositiveTemperatureCoefficient的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件。
通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高。
2．功能原理陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基,掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性。
通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子。
对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的,在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去,因此而产生高的电阻.这种效应在温度低时被抵消:在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动。
而这种效应在高温时,介电常数和极化强度大幅度地降低,导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应。
■PTC热敏电阻与温度的依赖关系（R-T特性)■风速与功率关系一般在无风状态下，施加额定电压运行1000小时后的功率衰减率来加以衡量，要求功率衰减率应≤8％。
3．结构示意图4．PTC加热器的特点采用PTC陶瓷发热体制造的暖风机具有优异的调温与节能特性、极低的热惯性和无明火、无辐射的安全性，良好的抗振性等优点。
PTC暖风机之所以节能是因为它的输出功率会随环境温度的升高而明显降低，在风量不变情况下当加温使环境温度上升时PTC功率已下降，这一特征在一定程度上起到了功率自动调节的作用，从另一方面来讲，也可以理解为室温越低，PTC输出功率越大，加温也就越迅速。
随着室温升高，PTC输出功率逐步下降，升温效果也就越趋缓慢。
一种新型PTC水暖取暖器的设计
一种新型PTC水暖取暖器的设计摘要：本文介绍一种新型PTC水暖取暖器的设计，包括工作原理、设计方案、材料选择、结构设计、电路设计、控制算法设计、能效与节能、性能优化、安全性能、制造成本和市场前景等方面。
该取暖器采用PTC陶瓷发热元件，具有高效、节能、安全可靠等优点，适用于各种场所的取暖和加热需求。
关键词：PTC水暖取暖器；陶瓷发热元件；结构引言随着人们生活水平的提高，对于生活品质的追求也越来越高。
在寒冷的冬季，取暖器成为了人们追求温暖的重要设备。
传统的取暖器多为电热丝或红外线辐射式取暖器，但存在着升温慢、能耗高、使用不安全等问题。
因此，我们设计了一种新型PTC水暖取暖器，以解决传统取暖器存在的问题。
同时，采用优质材料和精密加工技术，确保取暖器的安全可靠和长寿命。
1 PTC水暖取暖器工作原理PTC水暖取暖器采用PTC陶瓷发热元件，具有正温度系数效应。
在温度较低时，PTC陶瓷的电阻较小，电流通过时产生的热量也较小。
随着温度的升高，PTC陶瓷的电阻逐渐增大，电流通过时产生的热量也逐渐增大。
通过控制系统，可以调节PTC陶瓷发热元件的电流大小，从而控制取暖器的加热温度[1]。
2 PTC水暖取暖器的设计要素在设计中，我们主要从市场定位、功能特点、技术参数、外观设计等方面考虑。
（1）市场定位：根据市场需求，我们将PTC水暖取暖器定位为中高端市场，主要面向追求品质生活的消费者。
（2）功能特点：除了基本的加热功能外，我们还增加了智能温控、定时开关、多种安全保护等功能，以满足用户多样化的需求。
（3）技术参数：根据实际使用环境和使用需求，我们选定了合适的功率、尺寸和外观设计。
（4）外观设计：为满足现代家居的审美需求，我们采用了简约时尚的外观设计，同时注重产品的便携性和易用性。
3 PTC水暖取暖器设计方案思路PTC水暖取暖器的设计方案包括内部结构和外部设计两个方面。
内部结构主要包括PTC陶瓷发热元件、导热片、散热风扇等部件。
ptc暖风机的原理及特点
ptc暖风机的原理及特点
ptc暖风机是冬季居家必备的一款小家电，它具有送风柔和，升温快的特点，还可以保持自动恒温的功能。
那么ptc 暖风机的原理是什么?有什么特点?请看下文介绍。
一、ptc暖风机的原理
ptc暖风机的工作原理：是利用在ptc暖风机中的风机鼓动，从而使得空气流经过ptc电热元件后，得以强迫对流。
利用这种热交换的方式从而达到了取暖的效果。
通常在ptc暖风机里面都安装有限温器和倒倾的开关，当ptc暖风机的风口被风机堵塞而引起温度异常，或者是ptc暖风机倾倒时，都可以实现自动断电的功能。
二、ptc暖风机的特点
首先，ptc暖风机的散热面积大，而且热量集中，从而使得热效高;另外利用红外线取暖，热转换效率非常的高，而且还能达到节能省电的效果，可以迅速驱散冬日里的寒意;通过红外线加热方式升温速度更快，即使很远的距离也可以达到送暖的效果。
其次，ptc暖风机在一般情况下，都有两种不同的发热方式，我们在使用时，可以进行自由选择，从而满足不同热感的需求。
ptc暖风机本身的发热体还有着优良的宽频谱特性，具有很好的保健理疗效果。
ptc暖风机的款式一般都精小而时尚美观，素有“小太阳”之称，成为了冬季居家必备的一款小家电。
而其外表也一般都是采用精确抛物面的聚能技术，其热效率可提升50%。
ptc暖风机所具有的优质发热体元件，能够确保ptc暖风机的使用寿命。
ptc暖风机工作原理
ptc暖风机工作原理
PTC暖风机是一种电加热设备，其工作原理基于PTC（正温度系数）热敏电阻的特性。
PTC材料在低温下具有较低的电阻值，但随着温度升高，其电阻值会急剧增加。
这种特性使得PTC材料可以用于电加热，当电流通过PTC材料时，材料会发热，从而产生热量。
PTC暖风机的基本结构包括PTC热敏电阻、散热器、风扇和控制电路。
当PTC暖风机通电时，电流通过PTC热敏电阻，使其发热，产生热量。
热量通过散热器散发出去，同时风扇将周围空气吸入暖风机内部，经过加热后再从出风口排出，从而形成暖风。
控制电路可根据需要调节PTC暖风机的加热功率，以控制出风口温度。
PTC暖风机具有快速加热、高效节能、安全可靠等优点，广泛应用于工业、商业和家庭等领域。
- 1 -。
新能源汽车PTC加热器
理论学习
比亚迪E5纯电动汽车的空调系统为BC14电动压
缩机自动调节空调,系统主要由电动压缩机、冷凝
器、HVAC总成、制冷管路、PTC,暖风水管、风道、
空调控制器等零部件组成,具有制冷、采暖、除霜
除雾、通风换气四种功能。系统利用PTC水暖采暖,
利用蒸汽压缩式制冷循环制冷,制冷剂为R410a,冷
冻油型号为POE。控制方式为按键操纵式。自动空
图4-3-3 空气加热式PTC
理论学习
PTC空气加热器可以克服电热丝加热器的缺点,绝缘耐压、漏电流、绝缘电阻优良而稳 定,可无风通电,自动保护,不会起火燃烧,使用寿命长。但是如果PTC加热器制造质量不良,也 可能会出现问题:
一是PTC陶瓷体击穿烧毁,导致短路,烧毁绝缘层;二是加热功率随使用时间增加而衰减,不 能达到预期使用寿命。有些PTC加热器生产厂为了降低生产成本而使用低档材料,制造工艺 不能严格控制,没有寿命测试试验。不是所有PTC生产厂的PTC加热器都能保证质量,各厂的 PTC,在功率衰减、功率精度、冲击电流、耐电压、绝缘性能、使用可靠性等方面的控制都 有参差,应慎重选择PTC生产厂,以保证质量的可靠性。
理论学习
PTC液体发热管可以克服电热丝电热管的缺点,绝缘耐压、漏电流、绝缘电阻优良而稳 定,耐干烧,使用寿命长,有水垢也不会烧坏。但是如果PTC制造质量不良,也可能会出现问题: 一是PTC陶瓷体击穿烧毁,导致短路,烧毁绝缘层;二是绝缘层击穿漏电,使外壳带电;三是加热 功率随使用时间增加而衰减;四是冲击电流过大造成供电线路和开关故障。PTC发热管用户 应慎重选择PTC加热片,以保证质量的可靠性。
理论学习
从成本上考虑,小面积的恒温加热,用PTC加热器可以省掉温度控制和超温保护部分,PTC 的体积可以做到很小,安装也相对简单。大面积的恒温加热,使用PTC加热器加热温度更具均 匀性。PTC恒温加热器寿命比传统电热丝加热器寿命长几倍,使用PTC也节省寿命成本、维 修成本
ptc热敏电阻的工作原理
ptc热敏电阻的工作原理以下是关于PTC热敏电阻的工作原理的详细解释，并辅以案例讲解。
一、PTC热敏电阻的工作原理PTC热敏电阻，即正温度系数热敏电阻（Positive Temperature Coefficient Thermistor），是一种电阻值随温度升高而增加的热敏电阻。
其工作原理主要基于材料特性的变化，具体表现在以下几个方面：1. 材料特性PTC热敏电阻的材料在低温下具有较高的电导率，电子可以自由运动，电流能够较容易地通过。
然而，当环境温度升高并达到材料的Curie温度（也称为居里温度）时，材料的电导率会开始急剧下降。
这是因为随着温度的升高，材料中的半导体粒子受到热激发，电荷载流子密度剧增，同时能带结构也发生改变，导致电流通过材料时的阻力大大增加，从而使电阻值上升。
2. 半导体粒子与能带结构PTC热敏电阻的正温度系数特性是由于材料中的半导体粒子在高温下受到热激发而发生电荷载流子密度剧增以及能带结构的改变所导致的。
当温度升高时，半导体粒子中的价电子获得足够的能量跃迁到导带，成为自由电子，同时空穴也相应增加。
这些自由电子和空穴在电场作用下定向移动，形成电流。
然而，随着温度的进一步升高，材料内部的散射作用增强，导致电子和空穴的运动受到阻碍，电阻值增大。
3. 晶体粒子界面的影响在晶体与晶体之间存在的晶体粒子界面上，当温度较低时，由于内电场的作用，导电电子可以较容易地越过粒子界面，电阻值较小。
然而，当温度升高时，内电场会受到破坏，导电电子很难越过粒子界面，电阻值就会上升。
这种界面效应也是PTC热敏电阻电阻值随温度升高而增加的原因之一。
二、PTC热敏电阻的应用案例案例一：过流保护与过温保护PTC热敏电阻通常使用于过流保护、过温保护等电路中。
当电路中电流或温度超过设定值时，PTC热敏电阻的电阻值迅速上升，从而起到保护电路的作用。
应用场景：在电源供应器、电动机控制器等电子设备中，为了防止因电流过大或温度过高而导致的设备损坏，通常会使用PTC热敏电阻进行保护。
PTC工作原理
PTC工作原理引言概述：PTC（正温度系数）是一种特殊的电阻器件，其电阻值随温度的升高而增加。
PTC工作原理是通过材料的热膨胀效应和电阻温度特性来实现的。
本文将详细介绍PTC的工作原理，包括PTC的基本概念、材料特性、电阻温度特性和应用领域。
一、PTC的基本概念1.1 PTC的全称和定义PTC全称为Positive Temperature Coefficient，即正温度系数。
它是一种特殊的电阻器件，其电阻值随温度的升高而增加。
1.2 PTC的结构和材料PTC通常由一种或多种具有正温度系数的半导体材料制成。
这些材料具有特殊的晶体结构，能够在一定温度范围内呈现出正温度系数的特性。
1.3 PTC的工作原理PTC的工作原理基于材料的热膨胀效应和电阻温度特性。
当PTC材料受热时，材料的晶格结构发生变化，导致材料的体积膨胀。
这种膨胀会导致材料内部的电阻值增加，从而使整个PTC器件的电阻值增加。
二、PTC材料特性2.1 正温度系数特性PTC材料具有正温度系数特性，即其电阻值随温度的升高而增加。
这种特性使得PTC器件能够在一定温度范围内起到温度保护的作用。
2.2 温度响应范围不同的PTC材料具有不同的温度响应范围，一般在室温至几百摄氏度之间。
选择合适的PTC材料可以满足不同应用场景的需求。
2.3 热膨胀系数PTC材料的热膨胀系数决定了其在温度变化时的体积膨胀程度。
热膨胀系数越大，PTC材料的电阻值变化越显著。
三、PTC的电阻温度特性3.1 温度-电阻曲线PTC的电阻值随温度的变化呈现出非线性特性。
通常情况下，PTC的电阻值在低温时较低，在某个特定温度点上突然增加，然后随温度的继续升高而增加。
3.2 温度切换特性PTC的电阻温度特性使得它可以在某个特定温度点上实现电阻值的切换。
当PTC材料受热到达该温度点时，其电阻值会迅速增加，从而实现对电路的保护或控制。
3.3 温度稳定性PTC材料的电阻温度特性具有较好的稳定性，即在一定温度范围内，PTC的电阻值变化较小。
PTC介绍
§4 陶瓷PTC材料应用
电阻-温度特性 基本性质 特征 用途 过热保护传感器 液面指示器 流速测试仪 暖风机、干衣机 电辅助加热器 R-T曲线 电阻-温度的变化 温度补偿、温度 传感 ★ ★ ★
电压-电流特性 U-I曲线 温度、电阻变化 定温发热、限流、过流保护、 定电压、定电流，热耗测试
电流-时间特性 I-t曲线 电阻、温度的变化 马达启动、自动消磁、 延迟元件、接点保护
1.3 不同规格的PTC元件
§2 陶瓷PTC元件的制备工
艺
2.1 陶瓷PTC元件的工艺流程
称量
球磨 二次球磨
干燥 干燥造粒
预烧合成
称量
成型
烧结
上电极
检测
2．2 陶瓷PTC的制备工艺
球磨是陶瓷制备的常用工艺，球磨内衬可用刚玉瓷、低硫 高密度橡胶、尼龙或聚氨酯，球磨用球通常用玛瑙球或氧化 锆球，料：球：水=1：2：1，球磨时间通常为24小时，如果 加入分散剂，可以减少球磨时间。 BaTiO3系列陶瓷通常采用固相烧结，BaTiO3需要合成，待 合成料（通常为碳酸钡、氧化铅、氧化铌的混合物）装在坩 埚里，升温速度通常在250℃/小时，合成温度在1050℃左右 ，并根据不同的材料组成需要进行调节。升温速度过快会形 成黑心和硬块，温度过低，合成不完全，游离的氧化铅和氧 化钛在烧结时将影响PTC的性能。
MD-50² Î Ã ¶ -·Ë -¹  ¨Æ Ü È ç Ù ¦ Ê
2000 2.0mm 1800 2.5mm 3.0mm 1600 3.5mm
1400
1200
1000
800
600
400
1 m/s 1.5m/s 2m/s 2.5m/s 3m/s 3.5m/s 4m/s
ptc恒温加热原理
ptc恒温加热原理宝子们！今天咱们来唠唠PTC恒温加热这个超酷的东西。
PTC呢，全名叫做正温度系数热敏电阻。
你可以把它想象成一个超级聪明的小暖男（或者小暖女，哈哈），特别会照顾温度这个小宝贝呢。
PTC这个小机灵鬼，它的电阻值会随着温度的变化而变化。
当它刚开始通电的时候呀，就像是一个充满活力的小青年，电阻比较小。
这时候电流就可以比较顺畅地通过它，就像一群快乐的小蚂蚁在它身体里跑来跑去。
电流通过，那它就开始发热啦，就像小青年开始施展自己的热情魔法。
随着温度一点点升高呢，PTC就开始耍它的小脾气啦。
它的电阻值会变得越来越大。
这就好比它在说：“温度已经够啦，不能再让那么多电流通过我啦。
”你看，多聪明呀。
它不像那些傻愣愣的加热设备，只会一股脑地发热，直到把自己热得过头。
比如说，咱们家里的一些恒温吹风机就用到了PTC。
当你刚打开吹风机的时候，它很快就开始吹出热风。
这时候PTC在欢快地工作着，电阻小，电流大，热风呼呼地就出来了。
可是呢，当吹风机的温度接近你设定的恒温温度的时候，PTC就开始调整自己啦。
它的电阻增大，电流减小，这样就不会让温度再继续无节制地升高啦。
要是没有PTC这个小可爱，咱们的头发可能就会被过热的风吹得像枯草一样，那可就惨咯。
再说说那些恒温的电暖器。
冬天的时候，我们都希望电暖器能一直保持一个舒服的温度，既不会冷得让我们打哆嗦，也不会热得让我们像在蒸桑拿。
PTC在电暖器里就起到了这个关键的作用。
刚开始通电，它迅速升温，房间里很快就有了暖意。
当温度达到合适的值之后，它就开始控制自己的发热程度，始终让房间保持在那个温馨的温度。
就像一个贴心的小管家，时刻关注着温度的变化，把房间照顾得妥妥当当的。
而且哦，PTC恒温加热还有一个很大的优点呢。
它的安全性特别高。
因为它能自己控制温度，就不会因为过热而引发一些危险的情况，像火灾之类的。
这就好比它是一个很有责任心的小伙伴，不会因为自己的鲁莽而给周围带来灾难。
不像以前那些老式的加热设备，有时候你一个不小心，就可能会引发大问题。
PTC介绍说明
一、PTC热敏电阻简介1. PTC发热元件安装安全保护装置。
当使用不正常时，电流会自动切断，以维持安全。
2. 加热元件都整合在一起，由平均采暖效果。
当用于加热器，它可以独立控制单PTC（500W，800W），双PTC（1000W，1500W）或三重PTC发热元件（1500W，2000W），有效节约电力成本，提高了产品的使用寿命。
3. 极和终端的连接点焊接，防止电极松动导致耐温度增加时加热，冷收缩或热的通胀。
4. PTC加热元件的外边缘被设计与单和双重绝缘的。
与金属接触时不会造成触电或短路。
5. 紧紧密封，电极加热元件是密闭/未曝光。
最适合应用在浴室或湿度高的场所。
6. 它被安装与双重绝缘加热装置，可在水中使用而不会造成漏电或短路，加热干燥时，它不会破裂或烧毁容器。
7. 无异味，无辐射和不会氧化或用于很长一段时间时，会导致氧短缺。
8. 快速热响应时间，低浪涌电流。
会不会引起火灾火花或火焰瞬间/突发性的电源供应器或与易燃物品，如火柴，棉花，纸张接触时。
9. 没有所需的各种温度的选择，温度控制装置。
静态加热，降低产品成本，并有效地节省电力。
10. 加热组件不仅可以用于在加热器风扇，其各个组成部分也可以被用于一般家庭用品电力家电1. PTC发热芯特点1.没有温控器重新2.几乎无限的生命3.无运动部件磨损4.非常低的成本5.无电噪声6.的温度越高，更多的电力效率7.不燃烧时，在造纸，火柴或衣服接触+0.1典型应用• 热风扇 • 加热板 • 烘干机 • 电吹风 • 直发器 • 卷发器 • 暖脚•柴油/燃油加热器•PTC加热元件（圆盘型）典型应用•自我控制加热元件•烘干机•加热板•化油器预热•特别设计的尺寸或最大。
表面温度也。
•2、PTC热导体PTC热传导特性加热效率高低电力消耗低成本可在宽电压范围（12V〜600V）高可靠性与自我调节特性加热功率（W）和自调节功能是在相关的周围环境（温度，空气流量，空气体积）最适合的加热，保温，恒温保持，具有几乎无限的应用！PTC热导体应用PC主板的保护，在缺氧条件下维持恒定的温度，以保护电子元件故障。
(完整版)电动车暖风系统(PTC电加热器)简介
1．PTC电加热器简介PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件。
通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高。
2．功能原理陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基,掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性。
通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子。
对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的,在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去,因此而产生高的电阻.这种效应在温度低时被抵消: 在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动。
而这种效应在高温时,介电常数和极化强度大幅度地降低,导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应。
■ PTC热敏电阻与温度的依赖关系（R-T特性)■风速与功率关系一般在无风状态下，施加额定电压运行 1000 小时后的功率衰减率来加以衡量，要求功率衰减率应≤ 8 ％。
3．结构示意图4．PTC加热器的特点采用PTC陶瓷发热体制造的暖风机具有优异的调温与节能特性、极低的热惯性和无明火、无辐射的安全性，良好的抗振性等优点。
PTC暖风机之所以节能是因为它的输出功率会随环境温度的升高而明显降低，在风量不变情况下当加温使环境温度上升时PTC功率已下降，这一特征在一定程度上起到了功率自动调节的作用，从另一方面来讲，也可以理解为室温越低，PTC输出功率越大，加温也就越迅速。
PTC加热器原理及功能
PTC加热器原理及功能之袁州冬雪创作窗体顶端窗体底端公司以专利技术生产的PTC型陶瓷加热器，采取PTC陶瓷发热组件与波纹铝条经高温胶粘组成.该类型PTC加热器有热阻小、换热效率高的优点，是一种自动恒温、省电的电加热器.它的一大突出特点在于平安性能上，任何应用情况下均不会发生如电热管类加热器的概况“发红”现象，从而引起烫伤，火灾等平安隐患.最显着的特点是：1．省成本，长寿命.不需要专门的温控器和热电阻热电偶等温度传感器停止温度反馈即能对加热器停止发热节制，它的温度调节是靠自身的资料特性，从而使本产品具有远大于其它加热器的使用寿命.2．平安，绿色环保.加热器本体的设计加热温度在200摄氏度以下的多档次，任何情况下本体均不发红且有呵护隔离层，任何应用场合均不需要石棉等隔热资料进行降温处理，可放心使用不存在对人体烫伤和引发火灾的问题.3．节俭电能.比较电热管和电阻丝加热产品，本产品是靠资料自身的特性，根据环境温度的改变来调节自身的热功率输出，所以它能将加热器的电能消耗优化节制在最小，同时高发热效率的资料也大幅提升了电能的操纵效率.·升温迅速、遇风机故障时也能自控温度、使用寿命长·电压使用范围宽，可在12V380V之间根据需要设计·设计方便，可从小功率到大功率任意设计，外形也可按要求设计·不燃烧，平安靠得住，PTC发热时不发红、无明火在中小功率加热场合， PTC 加热器具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热组件无法比较的优势，在电热器具中的应用越来越受到研发工程师的青睐.使用注意(1) PTC 加热片具有自动恒温的特点，不需要温度节制系统，将 PTC 加热片直接通电即可.( 2) 当 PTC 加热片用来加热液体（如水）时，液体烧干后， PTC 加热片不会损坏.( 3) 若 PTC 加热片用来加热凉风，不送风时， PTC 加热片不会损坏.( 5 ）使用寿命长，正常环境下使用，寿命可达 10 年以上.( 6 ）工作靠得住，操纵 PTC 加热片外部特性控温，永远不会超温.( 7 ）工作电压非常宽：当工作电压变更 2 倍时，概况温度的变更非常小.( 9 ）多个 PTC 加热片一起使用时，应并联，不成串联.(10) 分歧散热条件使得 PTC 加热片的发热功率不同很大.(11) 发热功率在通电后由大到小，最后稳定.稳定功率与使用条件有关，同一件 PTC 发热器，使用条件分歧，则功率能够相差几倍.散热越快则稳定功率越大； PTC 的概况温度越高则功率越高.( 12 ） PTC 发热件的概况温度由 PTC 自身节制，也可以通过断开电路节制，但不成以通过调节电压来节制概况温度.(13 ） PTC 自己靠得住性很高、寿命很长，但是如果装配不当，产品会出现功率和温度不稳定等情形.(14 ) 多个 PTC 一起使用时，应并联，不成串联.PTC暖风机目次PTC暖风机的分类1.按传导方式分2.按布局特点分PTC元件选择设计要点展开PTC暖风机的分类1.按传导方式分2.按布局特点分PTC元件选择设计要点展开PTC暖风机PTC是一种陶瓷电热元件的简称.它操纵风机鼓动空气流经PTC电热元件强迫对流，以此为主要热交换方式.其外部装有限温器，当风口被风机堵塞时，可自行断电.有的还装有倾倒开关，当暖风机倾倒时也能自行切断电源.其输出功率在8001200瓦，可随意调温，工作时送风柔和，升温快，具有自动恒温功能，PTC元件一般都具有防水功能，所以适合在浴室使用,售价在300～500元之间,是今朝抱负的便携式家用电暖器.PTC暖风机的分类按传导方式分(1)以热传导为主的PTC陶瓷加热器.其特点是通过PTC发热元件概况装置的电极板(导电兼传热)绝缘层(隔电兼传热)导热蓄热板(有的还附加有导热胶)等多层传热布局,把PTC元件发出的热量传到被加热的物体上.(2)以所形成的热风停止对流式传热的各种PTC陶瓷热风器.其特点是输出功率大,并能自动调节吹出风温和输出热量.(3)红外线辐射加热器.其特点实际操纵PTC元件或导热板概况迅速发出的热量直接或间接地激发接触其概况的远红外涂料或远红外资料使之辐射出红外线,便构成了PTC 陶瓷红外辐射加热器.按布局特点分(1)普通实用型PTC陶瓷加热器.这类器具主要有: 电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、卷发烫发器等.其特点是功率不大，但热效率高很实用.(2)自动恒温型PTC加热器.这类器具主要有：小型晶体器件恒温槽、恒温培养箱、电子保温瓶、保温箱、保温杯、保温盘、保温柜、保温桌等.其特点是自动保温、布局简单、恒温特性好、热效率高、使用环境温度范围宽.(3)热风PTC加热器.这类热风PTC加热器主要有：小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备等. 其特点是输出热风功率大、速热、平安、能自动调节风温和功耗.PTC元件选择PTC元件的特性和质量是直接决议PTC发热器产品性能好坏的关键因素.今朝用于暖风机等恒温加热器产品中的PTC发热元件都属于高温PTC元件，居里温度高于120℃，与低温PTC元件相比，在制造工艺、性能参数上都有较大差别.杰出的PTC特性是获得好的发热性能的基础.PTC元件选择时主要思索的参数：(1)常温电阻R25：用于110~220V电压下，R25一般取100Ω~10KΩ，用于6~24V时，R25取0.5~5Ω.一般情况下，R25小，起始电流较大，发热快，功率也较大.但是耐电压才能就差.(2)居里温度TC要适中：在一定条件下，提高TC可以相应提高加热器的消耗功率，但TC过高（大于260℃），使PTC元件的电极易于老化，寿命分明缩短，且常伴随热击穿.所以一般选择260℃以下居里温度的PTC发热元件.(3)耐电压要高：至少要包管二倍于使用电压，以防电击穿.(4)电阻温度系数要大：一般要大于14，以包管少受环境温度变更的影响.(5)起始冲击电流要适中：一般要求冲击电流应小于稳定工作电流的两倍值.(6)外形平整、厚度尺寸公差在±0.02mm以内.设计要点暖风机都是强迫对流式加热设备，设计的一个重要问题是如何将PTC发生的热量及时取走，这取决于风机和风道的设计.采取的风源有轴流式风扇、凉风扇式风扇、滚筒式风扇、离心式风扇等.基本要求是：使作用到整个PTC发热器迎风面上的风速平均，否则发热器的效率将会受到很大影响，PTC元件不克不及充分发挥各自的才能；风速要合理， PTC发热器的消耗功率和出口风温于风速紧密亲密相关，风速增加，功率增大，风温降低.别的要有与之配合杰出的风道设计.电动汽车的性能取决于加热器？开门见山，对于正在寻找此后汽车研发课题的人士来讲，笔者想推荐电动汽车用加热器这一研究方向.之所以这样说，是因为电动汽车使用冷暖空调会导致续航间隔大为下降.特别是使用供暖空调时耗电量更大.由于以往的汽油车可操纵发动机的余热，因此，与致冷相比供暖只需非常小的耗电量即可，但电动汽车的余热较少（温度也较低），供暖时充电电池的能量被加热器消耗掉是一件使人头疼的事.今朝的电动汽车，以采取PTC （PositiveTemperatureCoefficient）加热器的占多数.例如，三菱汽车推出的“i‐MiEV”采取通过PTC加热器加热循环水的方式，日产汽车将于度推出的“Leaf”采取通过PTC加热器直接加热空气的方式.无论哪类方式都是通过向大电阻通入电流发热的，因而耗电量较大.为此，各厂商正在采纳各种对策.例如，iMiEV在空调上设置了“MAX”开关.如果不按下这个按钮，致冷和供暖空调就不会满负荷运转，从而减少耗电量.而Leaf（绿叶）在家中接通家用电源时，可通过远程操纵预先启动冷暖空调，借此减少行驶过程中冷暖空调的驱动.据先容，富士重工的“PluginStella”在座席中装置了加热器，通过对乘员直接供暖，以减少惯例加热器的使用.虽然厂商采纳了多种对策，但使用供暖空调的电动汽车的行驶间隔仍会大大下降.例如，iMiEV在市区行驶时，如果不必空调续航间隔可达120km，使用致冷空调时续航间隔下降到100km，而使用供暖空调时则下降到80km.如使用供暖空调的行驶间隔会减少到一半，那末，要想行驶与没有空调时相同的间隔，要么将电池的能量密度提高1倍，要么提高加热器的供暖效率.能与把电池能量密度能提高1倍具有相同价值，电动汽车加热器莫非不是一个重要的开辟课题吗？顺便提一下，当笔者向汽车厂商的技术人员提出“可以用加热泵”这种省钱的建议时，得到的回答却是，在最需要加热器的寒冷地带“根本没法用”.各位技术人员是否愿意挑战新型加热器这一开辟课题呢？。
风暖ptc工作原理
风暖ptc工作原理
风暖PTC（Positive Temperature Coefficient）工作原理是利用正温度系数陶瓷元件的特性来产生热量。
正温度系数材料的电阻随温度的升高而增加，在一定温度范围内呈现出较为明显的正相关关系。
风暖PTC元件的结构由正温度系数陶瓷块和电极组成。
当通电时，电流通过陶瓷块，使其发生温升。
当温度升高到设定值时，电阻会迅速上升，导致电流下降，陶瓷块的温度稳定在设定值附近。
此时，陶瓷块向周围环境散发热量，通过内置的风扇将周围空气经过加热后传送出来，达到暖风的效果。
当温度降低时，陶瓷块重新恢复到较低的电阻状态，电流增加，从而继续加热陶瓷块，恢复设定的温度。
因此，风暖PTC的工作原理就是通过正温度系数陶瓷元件的电阻变化，控制温度在设定范围内，实现加热和恒温的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PTC暖风机
目录
PTC暖风机的分类
按传导方式分
按结构特点分
PTC元件选择
设计要点
PTC暖风机的分类
按传导方式分
按结构特点分
PTC元件选择
设计要点
展开
PTC暖风机
PTC是一种陶瓷电热元件的简称。
它利用风机鼓动空气流经PTC电热元件强迫对流，以此为主要热交换方式。
其内部装有限温器，当风口被风机堵塞时，
可自行断电。
有的还装有倾倒开关，当暖风机倾倒时也能自行切断电源。
其输出功率在800-1200瓦，可随意调温，工作时送风柔和，升温快，具有自动恒温功能，PTC元件一般都具有防水功能，所以适合在浴室使用,售价在300～500元之间,是目前理想的便携式家用电暖器。
编辑本段PTC暖风机的分类
按传导方式分
(1)以热传导为主的PTC陶瓷加热器.其特点是通过PTC发热元件表面安装的电极板(导电兼传热)绝缘层(隔电兼传热)导热蓄热板(有的还附加有导热胶)等多层传热结构,把PTC元件发出的热量传到被加热的物体上.
(2)以所形成的热风进行对流式传热的各种PTC陶瓷热风器.其特点是输出功率大,并能自动调节吹出风温和输出热量.
(3)红外线辐射加热器.其特点实际利用PTC元件或导热板表面迅速发出的热量直接或间接地激发接触其表面的远红外涂料或远红外材料使之辐射出红外线,便构成了PTC陶瓷红外辐射加热器。
按结构特点分
(1)普通实用型PTC陶瓷加热器.这类器具主要有: 电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、卷发烫发器等.其特点是功率不大，但热效率高很实用.
(2)自动恒温型PTC加热器.这类器具主要有：小型晶体器件恒温槽、恒温培
养箱、电子保温瓶、保温箱、保温杯、保温盘、保温柜、保温桌等。
其特点是自动保温、结构简单、恒温特性好、热效率高、使用环境温度范围宽.
(3)热风PTC加热器.这类热风PTC加热器主要有：小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备等. 其特点是输出热风功率大、速热、安全、能自动调节风温和功耗。
编辑本段PTC元件选择
PTC元件的特性和质量是直接决定PTC发热器产品性能好坏的关键因素。
目前用于暖风机等恒温加热器产品中的PTC发热元件都属于高温PTC元件，居里温度高于120℃，与低温PTC元件相比，在制造工艺、性能参数上都有较大差异。
良好的PTC特性是获得好的发热性能的基础。
PTC元件选择时主要考虑的参数：
(1)常温电阻R25：用于110~220V电压下，R25一般取100Ω~10KΩ，用于6~24V时，R25取0.5~5Ω。
一般情况下，R25小，起始电流较大，发热快，功率也较大。
但是耐电压能力就差。
(2)居里温度TC要适中：在一定条件下，提高TC可以相应提高加热器的消耗功率，但TC过高（大于260℃），使PTC元件的电极易于老化，寿命明显缩短，且常伴有热击穿。
所以一般选择260℃以下居里温度的PTC发热元件。
(3)耐电压要高：至少要保证二倍于使用电压，以防电击穿。
(4)电阻温度系数要大：一般要大于14，以保证少受环境温度变化的影响。
(5)起始冲击电流要适中：一般要求冲击电流应小于稳定工作电流的两倍值。
(6)外形平整、厚度尺寸公差在±0.02mm以内。
编辑本段设计要点
暖风机都是强迫对流式加热设备，设计的一个重要问题是如何将PTC产生的热量及时取走，这取决于风机和风道的设计。
采用的风源有轴流式风扇、冷风扇式风扇、滚筒式风扇、离心式风扇等。
基本要求是：使作用到整个PTC发热器迎风面上的风速均匀，否则发热器的效率将会受到很大影响，PTC元件不能充分发挥各自的能力；风速要合理，PTC发热器的消耗功率和出口风温于风速密切相关，风速增加，功率增大，风温降低。
另外要有与之配合良好的风道设计。
