浅谈EPR三代压水堆核岛辅助系统管道支架的安装52
4_第二篇 第一章_支架部分-核岛辅助管道安装共17页word资料
![4_第二篇 第一章_支架部分-核岛辅助管道安装共17页word资料](https://img.taocdn.com/s3/m/a6cdfe1631b765ce0408144e.png)
第二篇核岛辅助管道安装技术要求首先申明∶随着相关上游文件的发布,我们的培训教材会相应修改完善,其中部分内容是借鉴其他核电的,可能存在偏差,欢迎批评指正,谢谢!目录第一章管道支架1.1 支架的分级------------------------------------------------------------------------1-11.1.1 支架按RCCM标准分级1.1.2 支架按安装阶段分级1.2 支架的功能--------------------------------------------------------------------1-21.3 第一级支架的安装公差要求----------------------------------------------------------1-21.3.1支架位置允许公差1.3.1.1 靠近设备的第一个支架理论距离的允许公差1.3.1.2 一般支架位置允许公差1.4 支架基板及膨胀螺栓的安装允许公差--------------------------------------------------1-51.4.1支架基板上的钻孔位置1.4.2 膨胀螺栓的定位原则1.4.3 在混凝土中钻膨胀螺栓孔的允许偏差1.4.4 膨胀螺栓的安装要求1.4.5 支架基板与混凝土表面的间隙要求1.5 支架构件的安装-------------------------------------------------------------------1-131.5.1支架部件在底板(预埋板或锚固板)上的位置1.5.2结构间的位置公差1.5.3弹簧吊架1.5.4 其它要求1.6 第二级支架的安装-----------------------------------------------------------------1-261.6.1第二级支架安装需满足支架的功能要求见下页表1.6.2 管道与LG型管夹的间隙要求1.6.3 管道与TS型管夹的间隙要求1.6.4 支架功能的修改1.6.5 锁紧装置的安装1.6.6变荷载和恒力支吊架(弹簧吊架)的安装要求1.6.7恒力支架的安装要求1.6.8吊杆的安装要求1.6.9阻尼器的安装要求1.6.10防甩支架的安装要求1.7 岭澳二期现场出现的问题及解决方法-------------------------------------------------1-311.8 EPR的支架形式--------------------------------------------------------------------1-321.9支架梁的型号----------------------------------------------------------------------1-331.10 支架的焊接参考文件支架目录20196----------------------------------------------1-34第二章管道部分2.1 管道分级原则----------------------------------------------------------------------2-1 2.2 核岛NSSS和BNI系统对照表---------------------------------------------------------2-2 2.3 管道及附件安装要求----------------------------------------------------------------2-32.3.1 管道坡度2.3.2 管道位置允许偏差2.3.3 管道的连接公差2.3.4 管道的其它公差要求2.3.5 管道的热校形和冷校形2.3.6 弯管的技术要求2.4 法兰的安装要求-------------------------------------------------------------------2-142.4.1 法兰的垂直度公差2.4.2法兰同心度的要求2.4.3法兰平行度公差2.4.4法兰螺栓的紧固力矩2.4.5 焊缝打磨2.5 阀门的安装要求-------------------------------------------------------------------2-20 2.6 管道的适应性修改-----------------------------------------------------------------2-202.6.1Φ≤20受限管道的适应性修改2.6.2受限管道的适应性修改2.7 管道与孔洞及穿墙套管之间的间隙公差-----------------------------------------------2-22 第三章焊接部分3.1 管道支架的焊接--------------------------------------------------------------------3-13.1.1 焊接的各种型式3.1.2 常用组装形式3.1.3 对接焊缝3.1.4 支架组对参数3.2 焊接工艺数据单-------------------------------------------------------------------3-113.2.1 碳钢焊接的一般要求3.2.2 不锈钢焊接的一般要求3.2.3 异种钢焊接的一般要求3.3 管道的组对参数-------------------------------------------------------------------3-113.3.1 碳钢和不锈钢大管道焊接3.3.2 管道与阀门及接嘴的焊接3.3.3 贯穿件的焊接3.3.4 水泥管道的焊接3.3.5 EM9仪表管道的焊接3.3.6 柴油发电机管道的焊接3.3.7 小管道预制安装焊接3.4 管道部件的焊接-------------------------------------------------------------------3-17 3.4.1 阀门的焊接3.4.2 射线检验塞的焊接3.4.3焊接接头的要求3.4.4 焊接装配件的对正公差要求3.5 现场常遇到的问题及解决方法-------------------------------------------------------3-23 3.5.1法兰平行度的调节3.5.2管道倒坡的处理3.5.3管道错边的处理第四章标记4.1 标记的部件------------------------------------------------------------------------4-1 4.2 标记工具的选择/要求---------------------------------------------------------------4-14.2.1永久性标记4.2.2 临时标记工具4.3 标记的位置要求--------------------------------------------------------------------4-2 4.4 管道与焊缝的标记------------------------------------------------------------------4-2 4.5 支架的标记------------------------------------------------------------------------4-44.5.1 管道支架的标记4.5.2 标准支架部件的标记第五章清洁5.1 术语-----------------------------------------------------------------------------5-1 5.2 一般要求-------------------------------------------------------------------------5-2 5.3 清洁的分类------------------------------------------------------------------------5-3 5.4 清洁的有关要求--------------------------------------------------------------------5-45.4.1 水质5.4.2 工作区与存放区要求5.4.3 防污染要求5.5 清洁工作方法的规定---------------------------------------------------------------5-10 5.5.1 机械清理方法5.5.2 化学清洗5.5.3 高压水冲洗5.5.4 重力水冲洗5.5.5 压缩空气吹洗5.6 清洁度的检查---------------------------------------------------------------------5-165.6.1 表面质量检验5.6.2 清洁度的检查第六章压力试验6.1 适用范围--------------------------------------------------------------------------6-2 6.2 水压试验有关规定及技术要求--------------------------------------------------------6-2 6.2.1 先决条件6.2.2 预先规定(通用规定)6.2.3 安全规定6.2.4 有关清洁度规定6.2.5 试验用水温度6.2.6 升压及升压速度6.2.7 环境温度6.2.8 安装后设备的保存6.3 验收准则--------------------------------------------------------------------------6-6 第七章阀门安装要点7.1 阀门安装前的装备工作--------------------------------------------------------------8-1 7.2 阀门的运输和装卸------------------------------------------------------------------8-2 7.3 阀门现场安装----------------------------------------------------------------------8-2 7.4 阀门在现场的存放,联接后保护------------------------------------------------------8-3第八章附录---------------------------------------------------------------9-1主要参考文献1.<<压水堆核岛机械设备的设计与建造规则>>2019年版 RCCM 2019 2.气密泄漏试验的实施工作程序PT-WPXEM4-00213.管道水压试验工作程序PT-WPXEM4-00214.管道和支架的标记TM-WPXEM4-00045.TM-WPXEM4----系列工作程序第一章管道支架支架目录TS-N-NIEP-NESP-G-2019-en-201961. 1 支架的分级1. 2 支架的功能1. 3 第一级支架的安装公差要求1. 4 支架基板及锚固螺栓的安装1. 5 支架构件的安装1. 6 第二级支架的安装1. 7 岭澳二期现场出现的问题及解决方法1. 8 EPR的支架形式1.9 支架梁的型号1.10 支架的焊接1.1 支架的分级[1]1.1.1 支架按RCC-M 2019版标准分级台山一期核电站核岛辅助管道中的支架,按照法国《压水堆核岛机械设备设计与建造规则》(简称RCC-M法规),2019年版,根据技术文件TS-N-NIPE-NECE DC 349《TSN-EM4管道及其支架的安装和预制技术要求》将支架质量等级分为Q1﹑Q2﹑Q3﹑NC级。
6-第二篇-第三章-焊接部分-核岛辅助管道安装
![6-第二篇-第三章-焊接部分-核岛辅助管道安装](https://img.taocdn.com/s3/m/99fe093abb1aa8114431b90d6c85ec3a87c28b33.png)
6-第二篇-第三章-焊接部分-核岛辅助管道安装1. 焊接部分焊接是核电站建设中重要的环节,其质量不仅关系到设备的性能和使用寿命,还直接影响到核电厂的运行安全和电网供电可靠性。
核岛辅助管道的焊接工作需要满足以下要求:1.1 焊工资质核电站焊接工作需要经过专业的焊接培训和考试,符合相关的技能水平和岗位要求,有相关的资格证书和从业经验。
同时,在焊接过程中,需要穿戴全套防护装备,包括焊接手套、面罩、护目镜、工作服等。
1.2 焊接设备焊接设备的选用和使用直接影响到焊接质量和效率。
核岛辅助管道的焊接需要使用燃气保护焊机、焊丝等专业设备,同时确保设备的维护和保养工作得到及时的执行。
1.3 焊接工艺核岛辅助管道的焊接需要根据管道材质、管径、壁厚等技术要求,选择及时的焊接工艺和参数,确保焊接接头的牢固度和密封性。
同时,需要进行焊接接头的无损检测和质量评定。
2. 核岛辅助管道安装核岛辅助管道是连接核岛与外界之间的管道系统,主要用于核电站内外循环冷却系统、放射性废弃物处理系统等。
在安装过程中,需要满足以下要求:2.1 安全施工在安装核岛辅助管道时,需要提前进行安全风险评估和施工方案制定,选择合适的施工方式和设备,确保施工现场环境安全和工人人身安全。
2.2 管道接口质量核岛辅助管道的接口质量直接影响到整个管道系统的可靠性和密性,需要按照相关规范和技术要求进行连接和堵漏处理。
2.3 材料选用和保护核岛辅助管道的材料选用需要符合相关标准和技术要求,并进行防腐、防磨、防腐蚀等保护处理,确保管道系统的可靠性和长期稳定性。
3. 总结核电站建设中的焊接工作和管道安装工作是复杂而重要的环节,需要严格按照相关规范和技术要求进行操作和把控。
同时,需要关注施工现场的安全环境和工人人身安全,确保整个工程的顺利完成。

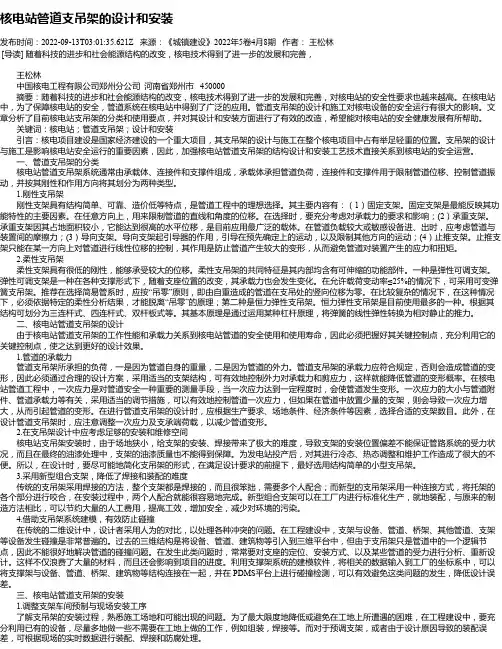

核电站管道支吊架的设计和安装
![核电站管道支吊架的设计和安装](https://img.taocdn.com/s3/m/b72f28600622192e453610661ed9ad51f01d542e.png)
核电站管道支吊架的设计和安装发布时间:2022-09-13T03:01:35.621Z 来源:《城镇建设》2022年5卷4月8期作者:王松林[导读] 随着科技的进步和社会能源结构的改变,核电技术得到了进一步的发展和完善,王松林中国核电工程有限公司郑州分公司河南省郑州市 450000摘要:随着科技的进步和社会能源结构的改变,核电技术得到了进一步的发展和完善,对核电站的安全性要求也越来越高。
在核电站中,为了保障核电站的安全,管道系统在核电站中得到了广泛的应用。
管道支吊架的设计和施工对核电设备的安全运行有很大的影响。
文章分析了目前核电站支吊架的分类和使用要点,并对其设计和安装方面进行了有效的改造,希望能对核电站的安全健康发展有所帮助。
关键词:核电站;管道支吊架;设计和安装引言:核电项目建设是国家经济建设的一个重大项目,其支吊架的设计与施工在整个核电项目中占有举足轻重的位置。
支吊架的设计与施工是影响核电站安全运行的重要因素,因此,加强核电站管道支吊架的结构设计和安装工艺技术直接关系到核电站的安全运营。
一、管道支吊架的分类核电站管道支吊架系统通常由承载体、连接件和支撑件组成,承载体承担管道负荷,连接件和支撑件用于限制管道位移、控制管道振动,并按其刚性和作用方向将其划分为两种类型。
1.刚性支吊架刚性支架具有结构简单、可靠、造价低等特点,是管道工程中的理想选择。
其主要内容有:(1)固定支架。
固定支架是最能反映其功能特性的主要因素。
在任意方向上,用来限制管道的直线和角度的位移。
在选择时,要充分考虑对承载力的要求和影响;(2)承重支架。
承重支架因其占地面积较小,它能达到很高的水平位移,是目前应用最广泛的载体。
在管道负载较大或敏感设备进、出时,应考虑管道与装置间的摩擦力;(3)导向支架。
导向支架起引导器的作用,引导在预先确定上的运动,以及限制其他方向的运动;(4)止推支架。
止推支架只能在某一方向上对管道进行线性位移的控制,其作用是防止管道产生较大的变形,从而避免管道对装置产生的应力和扭矩。

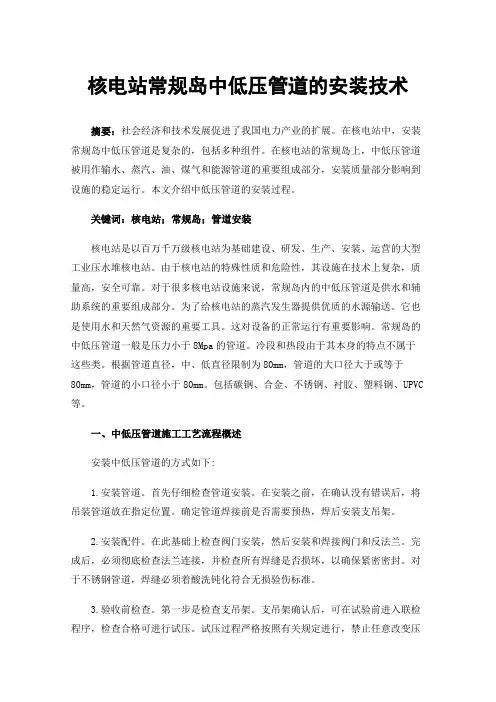

核电站常规岛中低压管道的安装技术
![核电站常规岛中低压管道的安装技术](https://img.taocdn.com/s3/m/da1a7d0511661ed9ad51f01dc281e53a58025136.png)
核电站常规岛中低压管道的安装技术摘要:社会经济和技术发展促进了我国电力产业的扩展。
在核电站中,安装常规岛中低压管道是复杂的,包括多种组件。
在核电站的常规岛上,中低压管道被用作输水、蒸汽、油、煤气和能源管道的重要组成部分,安装质量部分影响到设施的稳定运行。
本文介绍中低压管道的安装过程。
关键词:核电站;常规岛;管道安装核电站是以百万千万级核电站为基础建设、研发、生产、安装、运营的大型工业压水堆核电站。
由于核电站的特殊性质和危险性,其设施在技术上复杂,质量高,安全可靠。
对于很多核电站设施来说,常规岛内的中低压管道是供水和辅助系统的重要组成部分。
为了给核电站的蒸汽发生器提供优质的水源输送。
它也是使用水和天然气资源的重要工具。
这对设备的正常运行有重要影响。
常规岛的中低压管道一般是压力小于8Mpa的管道。
冷段和热段由于其本身的特点不属于这些类。
根据管道直径,中、低直径限制为80mm,管道的大口径大于或等于80mm,管道的小口径小于80mm。
包括碳钢、合金、不锈钢、衬胶、塑料钢、UPVC 等。
一、中低压管道施工工艺流程概述安装中低压管道的方式如下:1.安装管道。
首先仔细检查管道安装。
在安装之前,在确认没有错误后,将吊装管道放在指定位置。
确定管道焊接前是否需要预热,焊后安装支吊架。
2.安装配件。
在此基础上检查阀门安装,然后安装和焊接阀门和反法兰。
完成后,必须彻底检查法兰连接,并检查所有焊缝是否损坏,以确保紧密密封。
对于不锈钢管道,焊缝必须着酸洗钝化符合无损验伤标准。
3.验收前检查。
第一步是检查支吊架。
支吊架确认后,可在试验前进入联检程序,检查合格可进行试压。
试压过程严格按照有关规定进行,禁止任意改变压力。
试运行结束后,冲洗常规岛系统,以避免异物和存留焊渣。
上述项目完成后,验收移交即完成。
二、核电站常规岛中低压管道的安装技术1.准备施工。
材料、管件、管材等必须具有工厂认可、材料资质等,并符合施工图纸。
不锈钢材料、管材和配件应进行光谱复查和报告出具。
第二篇核岛辅助管道安装技术要求
![第二篇核岛辅助管道安装技术要求](https://img.taocdn.com/s3/m/85e35ce3844769eae109ed25.png)
第二篇核岛辅助管道安装技术要求目录第一章管道支架1.1 支架的分级------------------------------------------------------------------------11.1.1 支架按RCCM标准分级1.1.2 支架按安装阶段分级1.2 支架的最大间距--------------------------------------------------------------------21.2.1 无级小管支架的最大间距1.2.2 其他支架的最大间距近似值1.3 第一级支架的安装公差要求----------------------------------------------------------3 1.3.1支架位置允许公差1.4 支架基板及膨胀螺栓的安装允许公差--------------------------------------------------61.4.1支架基板上的钻孔位置1.4.2 膨胀螺栓的定位原则1.4.3 在混凝土中钻膨胀螺栓孔的允许偏差1.4.4 膨胀螺栓的安装要求1.4.5 支架基板与混凝土表面的间隙要求1.5 支架构件的安装-------------------------------------------------------------------171.5.1直径大于2"管线支架梁的定位公差1.5.2直径小于或等于2"管线支架梁的安装要求1.5.3其它要求1.6 第二级支架的安装-----------------------------------------------------------------291.6.1 支架的功能1.6.2 管道与框架的间隙要求1.6.3 管道与标准件CX,CXR管箍系列的间隙要求1.6.4 管道与U型管卡CJ,CJC,CL,CLC,CLV的间隙要求1.6.5 弹簧箱的点焊要求1.6.6 支架功能的修改1.6.7 锁紧装置的安装1.6.8 弹簧支吊架的安装要求1.6.9 恒力支架的安装要求1.6.10吊杆的安装要求1.6.11阻尼器的安装要求1.6.12 防甩支架的安装要求1.7 岭澳一期现场出现的问题及解决------------------------------------------------------39第二章管道部分2.1 管道分级原则----------------------------------------------------------------------42 2.2 核岛NSSS和BNI系统对照表---------------------------------------------------------43 2.3 管道及附件安装要求----------------------------------------------------------------442.3.1 管道坡度2.3.2 管道位置允许偏差2.3.3 管道的连接公差2.3.4 管道的其它公差要求2.3.5 插套管组对的技术要求2.3.6 管道的热校形和冷校形节2.3.7 弯管的技术要求2.4 法兰的安装要求-------------------------------------------------------------------602.4.1 法兰的垂直度公差2.4.2 法兰螺栓孔距的允许偏差2.4.3 法兰同心度的要求2.4.4 法兰平行度公差2.4.5 法兰螺栓的紧固力矩2.5 阀门的安装要求-------------------------------------------------------------------67 2.6 管道的适应性修改-----------------------------------------------------------------672.6.1Φ≤20受限管道的适应性修改2.6.2受限管道的适应性修改第三章焊接部分3.1 管道支架的焊接--------------------------------------------------------------------713.1.1 焊接的各种型式3.1.2 常用组装形式3.1.3 支架组对参数3.2 焊接工艺数据单--------------------------------------------------------------------783.2.1 碳钢焊接的一般要求3.2.2 不锈钢焊接的一般要求3.2.3 异种钢焊接的一般要求3.3 管道的组对参数--------------------------------------------------------------------783.3.1 碳钢和不锈钢大管道焊接3.3.2 管道与阀门及接嘴的焊接3.3.3 贯穿件的焊接3.3.4 水泥管道的焊接3.3.5 EM9仪表管道的焊接3.3.6 柴油发电机管道的焊接3.3.7 小管道预制安装焊接3.4 管道部件的焊接-------------------------------------------------------------------87 3.4.1 阀门的焊接3.4.2 射线检验塞的焊接3.4.3 对接焊接头的要求3.4.4 焊接装配件的对正公差要求3.5 现场常遇到的问题及解决方法-------------------------------------------------------95 3.5.1插套焊缝无间隙3.5.2法兰平行度的调节3.5.3管道倒坡的处理3.5.4管道错边的处理第四章标记4.1 标记的部件------------------------------------------------------------------------101 4.2 标记工具的选择/要求---------------------------------------------------------------1014.2.1 根据不同情况用于作永久性标记的工具4.2.2 临时标记工具4.3 标记的位置要求--------------------------------------------------------------------102 4.4 管道与焊缝的标记------------------------------------------------------------------102 4.5 支架的标记------------------------------------------------------------------------1034.5.1 管道支架的标记4.5.2 标准支架部件的标记第五章清洁5.1 术语-----------------------------------------------------------------------------107 5.2 一般要求-------------------------------------------------------------------------108 5.3 清洁的分类------------------------------------------------------------------------109 5.4 清洁的有关要求--------------------------------------------------------------------1095.2.1 水质5.2.2 工作区与存放区要求5.2.3 防污染要求5.5 清洁工作方法的规定---------------------------------------------------------------117 5.3.1 机械清理方法5.3.2 化学清洗5.3.3 高压水冲洗5.3.4 重力水冲洗5.3.5 压缩空气吹洗5.6 清洁度的检查---------------------------------------------------------------------1235.4.1 清洁所用术语5.4.2 清洁度检查及其相关准则5.4.3 清洁度状况变差时的情况第六章水压试验6.1 适用范围--------------------------------------------------------------------------131 6.2 水压试验有关规定及技术要求--------------------------------------------------------1316.2.2 安全规定6.2.3 试验水质和有关清洁度的规定6.2.4 试用水温度6.2.5 升压及升压速度6.2.6 环境温度6.2.7 水压试验压力及保持时间6.2.8 水压试验压力及保持时间6.2.9 水压试验后系统的湿保养6.3 验收准则--------------------------------------------------------------------------134 6.4 水压试验的保留项目----------------------------------------------------------------134 第七章气密性试验7.1 适用范围--------------------------------------------------------------------------137 7.2技术要求-------------------------------------------------------------------------- 137 7.3 验收标准--------------------------------------------------------------------------138 第八章阀门安装要点8.1 阀门安装前的装备工作--------------------------------------------------------------140 8.2 阀门的运输和装卸------------------------------------------------------------------141 8.3 阀门现场安装----------------------------------------------------------------------141 8.4 阀门在现场的存放,联接后保护------------------------------------------------------144第九章附录--------------------------------------------------------------- 145主要参考文献1.<<压水堆核岛机械设备的设计与建造规则>>2000年版 B,C,D,F,H,S篇2.气密泄漏试验的实施工作程序TM-K84353.管道水压试验工作程序TM-K84364.管道和支架的标记.TM-K84315.TM-K84××系列工作程序6.支架手册 ILG-DC-00357.大亚湾核电站一期二十三公司编制的焊工手册8.PIPING CLASS DESIGNATION FOR BNI PIPING LA/RE-96.0293/NEBR9.岭澳核电站技术要求《EM4.2》 FRA RT/M-DC-A621 REW:B10.岭澳核电站技术要求《EM4.2》 FRA RT/M-DC-A613 REW:B11.工作程序 TM-K8412:COLD & HOT SHAPPING第一章管道支架1. 1 支架的分级1. 2 支架的最大间距1. 3 第一级支架的安装公差要求1. 4 支架基板及膨胀螺栓的安装允许公差1. 5 支架构件的安装1. 6 第二级支架的安装1.1 支架的分级1.1.1 支架按RCC-M标准分级岭澳二期核电站核岛辅助管道中的支架,按照法国《压水堆核岛机械设备设计与建造规则》(简称RCC-M法规)中的H1300篇的规定,可分为S1、S2级,除此之外还有NC级(NC级即非RCC-M级)。
浅谈百万千瓦压水堆核电厂核岛主回路管道安装
![浅谈百万千瓦压水堆核电厂核岛主回路管道安装](https://img.taocdn.com/s3/m/3f71bcf0c8d376eeaeaa3154.png)
( 7 )安装焊接保护用氩气室 ; ( 8)施 焊过程中 ,测量焊接收缩量 ,并适时 监控 4 O 。弯头下 2主 管道施工介绍 端管 口平 面水平度 ,使 其保持 水平,直至 u 1 焊 口焊接 完成 : 主管道 是核岛的关键 主设备之一,它连接着核 岛主 回路设备使 ( 9 )焊接完毕后做好 设备成品保 护 之成 为 一个 密 闭 的 一 回路 系 统 。 一 个 环 路 主 管 道 包 括 一 个 热 段 ( 连 2 . 2 . 2 . 2主管道热段安装 接蒸汽发生器 S G与压 力容器 R P V ) ,一个冷段 ( 连接泵壳 P P与反力 ( 1 )压力容器最终就位,位置不再变动; 容器 ) ,三段过渡段组件 ( 连接蒸汽发生器与泵壳 ) 。主管道 的最大 ( 2 )C 1 和c 4焊 口坡 口尺 寸 检 查 、外 观 目视 及 液 体 渗 透 检 查 ; 外径为 9 7 6 m m,最 小外径为 8 3 l ,壁厚最大 9 5 m m ,最小壁 厚为 ( 3 )按照热段冷态 中心线布置组对调整工装 ; ( 4 ) 用倒 链 、调 整 工 装 调 整 热段 ,进 行 c 1 焊 口预 组对 ; 6 6 m m ,单段主管道最重为 1 O吨 。主管道施工主要包含车间预制、主 管道引入反应堆厂房、主管道安装组对、主管道焊接。 ( 5 )将蒸汽发生器支腿铰支座顶丝松开,调整蒸汽 发生器 的位 2 . 1施工 前 准备 置组对 c 4焊 口,调整热段 c 4焊 口的中心与热段冷态中心线重合; 主管道 自动焊 对焊机设备、焊接环境条件 、组对精度 、焊丝材 ( 6 )待 c l 焊 口满足 :间隙≤l m m( 热段 的 c 1口相对于压力容 料上都 比手工焊要 求高得 多,安装难度大 。施工准备可 以从人 、机 、 器管嘴下沉约 3 m m作为 c 4焊接时 C 1 变形预 留量 ) ; 料 、法 、环 五个 方 面着 手 : ( 7 ) 调整蒸汽发生器位置精准组对 c 4焊 口并关注 c l焊 口的对 人:组织机构、人员培训并考核通过、特种作业人员持证上 岗; 口情 况 : 机;常用工机具、专用组对调整工机具齐全; ( 8 )C 4 焊 口组对 达 到 自动 焊 要 求 后 用 点 固棒 点焊 ,检 查 组 对 料 :设 备 到 货 验 收 、质 量 证 明 和 设 备 竣 工 文 件 齐 全 ; 间 隙 、 内 经错 边 量后 安 装氩 气 室 ; 法 :设计文件 、图纸、施工方案 、质量计划、技术交底卡、质 ( 9 )C 1 焊 口热 段 管 口布 置 2块 百 分 表 ,用 于 焊 接 c 4焊 口时 监 量风险及其预防措施等 ; 控c 1焊 口错边变化量; 环 :施 工现场环 境、气候环境 、工程组织环境等 。 ( 1 0 )焊接 c 4焊 口约 3 0 m m厚停止焊接,缓慢推动蒸汽发生器 2 . 2 施 工 描 述 精确组对 c 1 焊 口并 点圃焊接 , 再当c 1焊 口焊接约 3 0 a r m时可同时开 2 . 2 . 1 主 管 道 车 间 预 制 始焊接 c 4和 c 1 焊 口; 般来说 ,主管道冷 、热段焊接坡 口均 应在出厂前加工。由于 ( u)安装、焊接过程中需要监测的 内容:1 )焊接时蒸汽 发生 )蒸 汽发 生 器垂 直 支撑 柱 垂直 现场安装精度高 ,在主设备制造完毕且三维 测量完毕后现场进行主 器 处于 自由状 态 ,并 监 控 其 垂 直度 ;2 管道冷、热段坡 口加工 ,以满 足自动焊 精度 与质量。坡 口加工主要 度 3 )蒸汽发生器的中心位置:4 )焊缝收缩量:5 )C 1及 c 4焊 口错 边量。 流程为: 2 . 2 . 2 . 3主 管 道 冷 段 安装 加工前 的划线 :根据计算数据划 出余量切割线与检查线 ; 安装 坡口机 :坡 口机尽量与管段 中心线垂直 、同心 ,这对保 障 ( 1 )压 力 容 器 最 终 就 位 且 泵 壳 己就 位 完 成 ; 高精度完成坡 口加工至 关重要 ; ( 2 )F 1 和F 4 焊 口坡 口尺寸检查、外观 目视及液体渗透检查; 主管道余量切除; ( 3 )以压力容器进 口管嘴为准 ,调整主管道 F 4焊 口: 主管道内镗:内镗孔精度要求非常高 ,加工完后 内径公差为 A ( 4 )F 4焊 口组对 ,同时调整冷段 F 1 焊 口管 口中心偏离冷段冷 ±0 .1 硼 : 态中心线 4 m m( 为焊接 F 4口时的变形而预 留) ; 主管道坡面加工 :按图纸进行加 工,特别注意坡 口钝边厚度尺 ( 5 )待 F 4焊 口满足组对 间隙 ≤l m m,坡 口内径错 边量≤1 . 5 m m , 寸3 . 2 ±0 . 2 m ,钝边尺寸不合格直接关系到 自动焊打底焊接时 的质 调 整 泵 壳 位 置 预 组对 F I焊 口 ; 量。 ( 6 )点 固 F 4焊 口 ,并 检 查 焊 口组 对 间 隙 、 内 错 边 量 并 安 装 氩 气室 ; 2 . 2 . 2主管道现场组对和焊接 ( 本文着重讲解 安装 ) 主管道加工完后在主设备就位前 引入安装房 间,一个 回路 的主 ( 下转第 1 6 9页)
浅谈核岛辅助管道安装
![浅谈核岛辅助管道安装](https://img.taocdn.com/s3/m/a531087e1a37f111f0855b21.png)
浅谈核岛辅助管道安装摘要:随着经济的快速发展,对电能的需求量不断增加,为了全面满足我国经济建设与发展,我国大力发展新能源,通过核电运行为全社会提供丰富的电力资源。
核电运行需要高度的安全性,在进行建设过程中,需要对各个环节全面考虑,才能实现安全稳定生产,保证电力稳定供给。
核岛是核电站重要组成部分,主要是指安全壳内的核反应堆及与反应堆有关的各个系统总和。
核岛具有重要的作用,其运行过程是制造核裂变的过程,产生强大的蒸汽,形成电能传输。
管道安装是重要的工程,其支架安装好坏对核岛整个管道有着举足轻重的影响。
文章主要通过对当前我国核岛辅助管道安装现状分析与总结,进一步提出管道安装措施与方法,以此确保核电运行的稳定。
关键词:核岛;辅助管道;安装要点引言:核电站核岛辅助系统管道安装一直是核电安装工程的最主要、最关键路线之一,尤其是反应堆厂房的管道安装。
在RX厂房内布置有核蒸汽供应系统(NSSS)中的主设备(压力容器、主泵、蒸发器、稳压器和主管道、波动管)以及核辅助系统(RCP、RIS、RCV、RRA、RRI等),因此Rx厂房工艺管道安装质量的好坏,直接影响到系统调试的顺利进行以及电站运行的使用寿命。
1、概述随着核电应用越来越普遍,各项建设也不断创新与提升,技术发展与进步,也对核岛建设提出了全新的技术要求,在各个细节设计建设中,需要严格把关,精心设计,才能满足标准要求,符合核电运行基本需要。
核岛辅助管道建设至关重要,其工程建设好坏,对整个核电运行来讲非常关键,但是在实际施工过程中,由于其安装工程量大、工序复杂、接口众多、施工条件困难、质量要求高、系统回路多等,需要良好的技术,才能够完成,确保核岛安装工程施工质量,保证核电运行安全。
核岛安装工程速度快慢,与管道安装速度成正比,要想全面推进进度,最主要的是抓好各类辅助管道安装,只有保证了速度与质量,才能确保整体工程质量。
管道工程中,核岛冷态功能试验相关系统安装是重点,通过前期设计与施工,展开下一步施工,并为辅助管道安装提供快捷路径。
三代核电项目衬胶管道的安装
![三代核电项目衬胶管道的安装](https://img.taocdn.com/s3/m/2c9419d014791711cd791749.png)
三代核电项目衬胶管道的安装摘要:外部以碳钢管道为骨架,内衬防腐橡胶作为衬里层的衬胶防腐工艺在核电厂海水环境中已获广泛应用,可起到很好的防腐效果[1],由于各个核电项目地理环境和设计方的差异,各项目海水衬胶管道在设计上又各有不同;本文立足于三代核电站设计规范[2],介绍了三代核电站SEC/SRU海水衬胶管道安装过程,并针对安装过程中的难点问题分析和讨论。
关键词:三代核电项目;衬胶管道安装1 衬胶管道概述三代核电项目SEC(重要厂用水系统)系统为RRI(设备冷却水系统)系统提供冷源,保证设备正常运行;SRU(最终厂用水系统)系统为EVU(安全壳热量导出系统)提供冷源,两系统介质皆为海水,管道系统90%以上为衬胶管道。
SEC/SRU系统衬胶管道总重约1126.6T,为节约成本,采取场外预制,衬胶完成后现场安装(调整段除外)的方法,其施工流程按时间先后顺序可分为:一般管段预制、一般管段安装、调整段预制、调整段安装、整体压力试验五个步骤。
衬胶管道重量重(SEC系统DN900单根管道重量在3T左右),管道现场吊装、调整难度大;同时由于管径大(DN900、DN1200),法兰尺寸大,且大量衬胶管道处于SEC廊道中,而廊道中无膨胀节吸收安装公差,造成法兰平行度调整困难;调整段预制过程中碳钢管道大管径、厚壁厚造成焊缝变形难以控制;故,现场安装的难点主要体现在一般管道安装和调整段预制上。
2衬胶管道安装流程除调整段外所有衬胶管段在场外预制车间完成焊口焊接工作,焊接完成后,进行单体水压试验验证焊缝质量,若合格方能开展衬胶工作,衬胶完成并检查合格后图纸、文件、实体一并传递至现场开展后续安装工作。
2.1 一般管段的安装管道安装之前必须保证管道落位的相关支架支撑结构已预制、安装完成,衬胶管道为架空支架安装,且支架结构复杂,管道安装前需完成支架主梁的安装,以保证管道正常落位,管道落位前安装班组还需确保支架结构、尺寸、位置和标高等参数满足支架设计图纸和支架符合性手册 [3] 要求,衬胶管道正常落位与支架后方可开展后续法兰连接工作。
1. 第三代EPR核电站的工程重点、难点
![1. 第三代EPR核电站的工程重点、难点](https://img.taocdn.com/s3/m/57ca54ec19e8b8f67c1cb951.png)
台山核电厂一期2号机组核岛土建工程3.1第三代EPR核电站的工程重点、难点第三代EPR 核电站的工程重点、难点1.大体积混凝土筏基:反应堆厂房(HRA)包括内外安全壳和内部结构以及堆芯熔融物捕捉器;安全厂房1&4为9层,分别布置在安全壳两侧、安全厂房2&3为8层,布置在一起;燃料厂房位于反应堆厂房与安全厂房2&3相对的位置。
核岛筏基是反应堆厂房等6个厂房的共同基础,通过施工缝划分为5个施工段。
核岛反应堆厂房(HRA)筏基呈圆柱体,底标高-11.8m~ -7.85m, 厚度3.95米,直径55.6米,比岭澳核电站二期核岛筏基直径长16.6米;其它厂房呈矩形,围绕在反应堆厂房筏基周围,和反应堆厂房共用一个筏基,整体筏基体积大,一次性浇筑混凝土量多,浇筑时间长,对混凝土的施工组织和裂缝控制需要采取更加严格的施工技术和组织措施。
施工方法见《筏基大体积混凝土施工方案》。
2.安全壳内外部结构施工:核岛安全壳为双层墙体结构,其中内安全壳由预应力混凝土筒体和预应力混凝土穹顶组成,内面衬以钢衬里保证密封性;预应力筒体内径46.8m,壁厚 1.3m,筒高48.217m(标高-4.30m~+43.917m,其中-4.30m~-2.30m范围为斜锥体),配有两层水平钢束、一层竖向钢束;+43.917m 标高以上部分为预应力穹顶,其内半径32m,最高点处标高为+58.509m,穹高14.592m,壁厚1.0m,配有两组钢束,穹顶下部与筒身的连接部分为环梁(标高+43.917m~+48.73m,内半径8m)。
外安全壳是按照抵抗诸如飞机撞击的外部危害来设计的钢筋混凝土结构。
外安全壳由钢筋混凝土筒体和钢筋混凝土穹顶组成:筒体内径53m,壁厚1.3m(暴露在外可能直接遭受飞机撞击的区域墙厚1.8m),筒高49.452m(标高-4.30m~+45.152m);+45.152m标高以上部分为穹顶,其内半径33m,最高点标高为+62.309m,穹高17.157m,厚1.8m,穹顶下部与筒身的连接部分为环梁(标高+45.152m~+49.446m,内半径8m)。
三代EPR核电站核岛机械贯穿件的安装管理及研究
![三代EPR核电站核岛机械贯穿件的安装管理及研究](https://img.taocdn.com/s3/m/bdf6134158fb770bf68a5518.png)
三代EPR核电站核岛机械贯穿件的安装管理及研究摘要:三代EPR核电站在二代加堆型核电站的基础上,进行了重大的技术改进和优化。
为满足核岛双层安全壳的设计要求,EPR核岛机械贯穿件的设计结构较二代加堆型更加复杂,施工逻辑、安装焊接难度更大。
本文结合台山核电站在建设期间,对核岛机械贯穿件的预制、安装管理,研究EPR核岛机械贯穿件的特点、分析其与二代加项目的差异性,相关成果可为中国后续新建核电机组的设计、施工提供新的思路。
关键词:EPR;贯穿件;打磨台山核电站是继芬兰的OL3项目、法国的FA3项目之后的世界第三座EPR核电机组,也是国内首座EPR三代核电机组。
由于EPR的设计将单层安全壳改进成双层安全壳,使得核岛机械贯穿件相较于二代加堆型的贯穿件,存在较多的差异。
1 EPR核岛机械贯穿件的特点机械贯穿件为连通安全壳两侧管道的特殊管道,同时也作为施工过程中的基准点及定位点,在整个核岛辅助系统安装中占据重要地位。
由于EPR项目为双层安装壳,贯穿件需要贯穿HRA(反应堆厂房)、整个HRB(夹层)直到HL(安全厂房)或HK(燃料厂房),跨度大,长度长,重量重,设计结构复杂。
ERP项目机械贯穿件共有127个,其中89个标准贯穿件,6个IRWST水池吸水管线贯穿件,32个预留型贯穿件。
每个标准贯穿件的长度都在5米以上,管径从DN4到DN750不等。
机械贯穿件的结构复杂,包含部件多,其中主要部件为Endplate(封头)、流体管线和膨胀节。
其中封头作为核岛第三道屏障,主要作用是连接贯穿件和土建预埋套管,保证密封不泄露,并起到支撑贯穿件本体重量的作用。
膨胀节连接在外壳的土建预埋套管之上,主要功能是确保贯穿件在发生位移或者扭曲的情况下,使管道伸缩得到补偿,减小附加应力的影响。
部分贯穿件还包含二阶段管卡、保护套管等其他部件。
2 EPR核岛机械贯穿件与二代加的差异2.1本体结构由于EPR为双层安全壳,因此贯穿件长度很长,从HRA到HK/HL,贯穿整个HRB,单根贯穿件的长度都超过5米,结构复杂,以VVP(主蒸汽系统)贯穿件为例,整体长度为5450mm,封头、流体管线、保护套管和其余附件的总重量达到了16369公斤,需要600T大吊机进行吊装,膨胀节重量也达到795公斤,整个贯穿件相关焊口(对接焊、角焊)共计31道。
第三代压水堆核电站核岛电缆托盘防火保护施工
![第三代压水堆核电站核岛电缆托盘防火保护施工](https://img.taocdn.com/s3/m/d7280136cd7931b765ce0508763231126edb7729.png)
第三代压水堆核电站核岛电缆托盘防火保护施工
姜功
【期刊名称】《科学技术创新》
【年(卷),期】2017(000)027
【摘要】目前,在建的EPR核电站采用了欧洲压水堆(European pressurized water reactor,EPR)三代核电技术。
本文从工程概况、防火保护的功能、防火包裹类型、施工流程及注意事项几个方面来简述EPR核电站核岛电缆托盘防火保护施工。
【总页数】2页(P80-81)
【作者】姜功
【作者单位】中国核工业二三建设有限公司,北京101300
【正文语种】中文
【中图分类】TM623.91
【相关文献】
1.第三代压水堆核电站核岛通风空调系统核级冷却器关键技术和工艺研究∗ [J], 刘自旺;刘静
2.第三代压水堆核电站核岛一回路主管道的选材 [J], 郑建能;陈红宇;司晨亮;余江山
3.核电工程电缆托盘防火保护费用控制 [J], 张博
4.第三代压水堆核电站核岛电缆托盘防火保护施工 [J], 姜功
5.海南昌江核电站核岛厂房电缆主托盘优化设计 [J], 张建民
因版权原因,仅展示原文概要,查看原文内容请购买。
压水堆核电厂核辅助系统管道安装技术规程
![压水堆核电厂核辅助系统管道安装技术规程](https://img.taocdn.com/s3/m/c88b470dbf23482fb4daa58da0116c175f0e1efb.png)
序号
验收项目
验收标准
备注
1
焊缝外观
焊缝边缘应圆滑过渡到母材,焊波均匀,焊缝匀直,无裂纹、未熔合、根部未焊透等缺陷。
外观检查是焊缝验收的第一步,直接反映焊接质量。
2
焊缝尺寸
焊缝外形尺寸应符合设计要求,无设计要求的焊缝外形允许尺寸应符合相关标准规定。管子、管道的外壁错口值不应超过规定值(如锅炉受热面管子外壁错口值不大于10%,且不大于1mm)。
渗透检验用于检测焊缝表面的微小缺陷。
7
其他要求
焊缝应符合厂家技术文件和焊接规程要求;壳体局部弯曲和全长总弯曲应符合规定值;内部拉筋、挡板。
这些要求确保了凝汽器整体结构的完整性和密封性。
硬度检测用于评估焊缝的力学性能和热处理效果。
5
金相组织
焊缝金相组织应符合相关标准规定(如DL/T 2054),确保焊缝具有良好的组织结构和性能。
金相组织分析有助于了解焊缝的微观结构和性能特点。
6
渗透检验
对所有焊接完成的焊缝进行渗透检验,要求渗透检验达到规定级别(如JB/T4730.5-2005 I级),检验比例100%。发现缺陷时需彻底清除并重新焊接,直至缺陷消除。
焊缝尺寸直接影响其承载能力和密封性能。
3
无损检测
对焊缝进行无损检测,如射线检测、超声检测、磁粉检测、渗透检测等,确保焊缝内部无缺陷(如气孔、夹渣、裂纹等)。检测标准和技术等级应符合相关行业标准(如NB/T 47013、DL/T 821等)。
无损检测是发现焊缝内部缺陷的重要手段。
4
硬度检测
同种钢焊接接头热处理后焊缝硬度不应超过母材布氏硬度值加100HBW,且不超过规定值(如合金总含量小于3%,布氏硬度值不应大于270HBW)。
EPR核电站核岛辅助管道支架的热处理
![EPR核电站核岛辅助管道支架的热处理](https://img.taocdn.com/s3/m/a2e46a92cc22bcd126ff0c2e.png)
EPR核电站核岛辅助管道支架的热处理作者:王宝迪来源:《科学与财富》2016年第07期摘要:目前在建的台山核电站采用了欧洲压水堆三代核电技术,其安全性能、单机容量和寿命,相对于二代和二代半堆型都有显著的提高,其所采用的建造规范要求也更加严格,其辅助管道支架的设计,也与以往堆型存在较大差异,大量超厚二阶段支架的存在,使得施工工艺也存在显著不同。
本文从技术要求、设备选型、施工工艺等方面,对EPR核电站核岛辅助管道支架安装过程中的热处理工艺进行简要论述。
