电子束焊接机工作原理

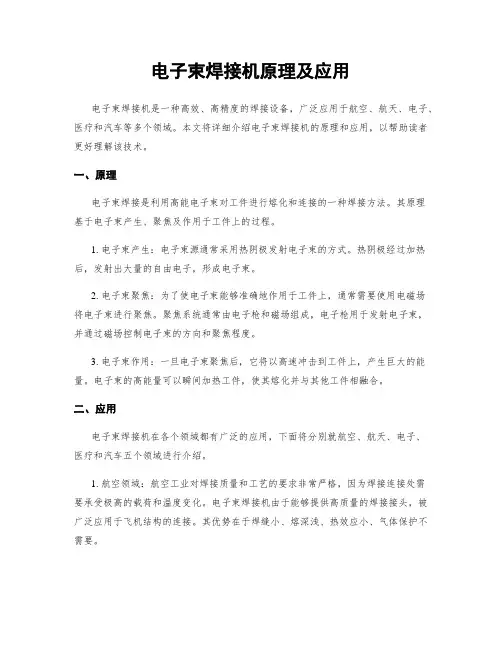

电子束焊接机原理及应用
电子束焊接机原理及应用电子束焊接机是一种高效、高精度的焊接设备，广泛应用于航空、航天、电子、医疗和汽车等多个领域。
本文将详细介绍电子束焊接机的原理和应用，以帮助读者更好理解该技术。
一、原理电子束焊接是利用高能电子束对工件进行熔化和连接的一种焊接方法。
其原理基于电子束产生、聚焦及作用于工件上的过程。
1. 电子束产生：电子束源通常采用热阴极发射电子束的方式。
热阴极经过加热后，发射出大量的自由电子，形成电子束。
2. 电子束聚焦：为了使电子束能够准确地作用于工件上，通常需要使用电磁场将电子束进行聚焦。
聚焦系统通常由电子枪和磁场组成，电子枪用于发射电子束，并通过磁场控制电子束的方向和聚焦程度。
3. 电子束作用：一旦电子束聚焦后，它将以高速冲击到工件上，产生巨大的能量。
电子束的高能量可以瞬间加热工件，使其熔化并与其他工件相融合。
二、应用电子束焊接机在各个领域都有广泛的应用，下面将分别就航空、航天、电子、医疗和汽车五个领域进行介绍。
1. 航空领域：航空工业对焊接质量和工艺的要求非常严格，因为焊接连接处需要承受极高的载荷和温度变化。
电子束焊接机由于能够提供高质量的焊接接头，被广泛应用于飞机结构的连接。
其优势在于焊缝小、熔深浅、热效应小、气体保护不需要。
2. 航天领域：航天器的结构必须具有很高的可靠性和强度，同时对结构的重量也有严格限制。
电子束焊接机可实现高质量、低热影响做工的焊接效果，广泛应用于航天器的结构连接，如推进器、燃气发生器等。
3. 电子领域：电子设备的焊接通常要求高度精确和可靠性。
电子束焊接机在电子领域可以实现高精度焊接，适用于焊接电子元件、连接电子线路板和封装器件等。
4. 医疗领域：医疗器械焊接需要保证焊接接头的无菌性和牢固性。
电子束焊接机可实现非接触式焊接，避免了杂质和气体污染，适用于不锈钢、钛合金、镍钴合金等医疗器械材料的焊接。
5. 汽车领域：汽车工业对焊接质量和强度要求较高。
电子束焊接机的高能量密度和精确性可以实现高质量、高强度的焊接，适用于汽车车身结构的焊接，如车架、车门、天窗等。
电子束焊接原理
电子束焊接原理
电子束焊接是一种高能束流焊接技术，其原理是利用电子束对工件进行熔化和焊接。
电子束是通过对金属丝进行高电压电子轰击产生的，产生的电子束具有高速度和高能量，可在纳秒时间内将焊接部位加热到高温。
其焊接原理主要包括以下几个步骤：
1.电子发射与准直：将阴极表面加热，使其发射出电子，然后
通过电场和磁场的作用，使电子束准直成为直线束。
2.聚焦：利用磁场将电子束聚焦成细束，以增加束流密度和功
率密度。
3.定向和控制：通过磁场控制电子束的方向和位置，使其对准
焊接部位。
4.熔化和焊接：电子束轰击工件表面时，其动能会转化为热能，使焊接部位瞬间升温到熔化温度，形成熔池。
焊接材料进入熔池后，通过冷却凝固形成焊缝。
5.控温和控速：在焊接过程中，通过控制电子束的功率和移动
速度，来控制焊接温度和焊接速度，以实现理想的焊接效果。
电子束焊接具有焊接速度快、精度高、热影响区小等优点，适用于对高强度和高精度焊接要求的工件，如航空航天零部件、汽车零部件等。

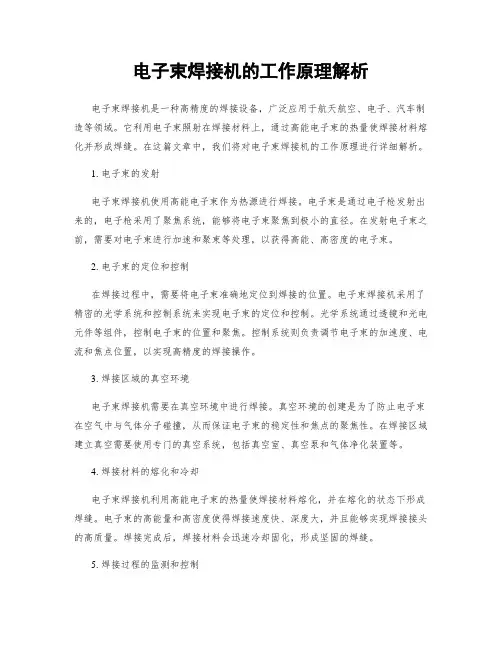

电子束焊接机的工作原理解析
电子束焊接机的工作原理解析电子束焊接机是一种高精度的焊接设备，广泛应用于航天航空、电子、汽车制造等领域。
它利用电子束照射在焊接材料上，通过高能电子束的热量使焊接材料熔化并形成焊缝。
在这篇文章中，我们将对电子束焊接机的工作原理进行详细解析。
1. 电子束的发射电子束焊接机使用高能电子束作为热源进行焊接。
电子束是通过电子枪发射出来的，电子枪采用了聚焦系统，能够将电子束聚焦到极小的直径。
在发射电子束之前，需要对电子束进行加速和聚束等处理，以获得高能、高密度的电子束。
2. 电子束的定位和控制在焊接过程中，需要将电子束准确地定位到焊接的位置。
电子束焊接机采用了精密的光学系统和控制系统来实现电子束的定位和控制。
光学系统通过透镜和光电元件等组件，控制电子束的位置和聚焦。
控制系统则负责调节电子束的加速度、电流和焦点位置，以实现高精度的焊接操作。
3. 焊接区域的真空环境电子束焊接机需要在真空环境中进行焊接。
真空环境的创建是为了防止电子束在空气中与气体分子碰撞，从而保证电子束的稳定性和焦点的聚焦性。
在焊接区域建立真空需要使用专门的真空系统，包括真空室、真空泵和气体净化装置等。
4. 焊接材料的熔化和冷却电子束焊接机利用高能电子束的热量使焊接材料熔化，并在熔化的状态下形成焊缝。
电子束的高能量和高密度使得焊接速度快、深度大，并且能够实现焊接接头的高质量。
焊接完成后，焊接材料会迅速冷却固化，形成坚固的焊缝。
5. 焊接过程的监测和控制在焊接过程中，电子束焊接机通过光电元件、温度传感器、位移传感器等监测设备，不断对焊接参数进行实时监控。
通过这些数据，控制系统可以调节电子束的功率、焦点位置和焊接速度等参数，以获得稳定的焊接质量。
总结：电子束焊接机以其高精度、高效率和高质量的焊接特性，在各个领域得到了广泛应用。
它的工作原理基于高能电子束的热能作用，通过电子束的发射、定位和控制，焊接区域的真空环境，焊接材料的熔化和冷却，以及焊接过程的监测和控制等关键步骤，实现了精确、快速和高质量的焊接操作。

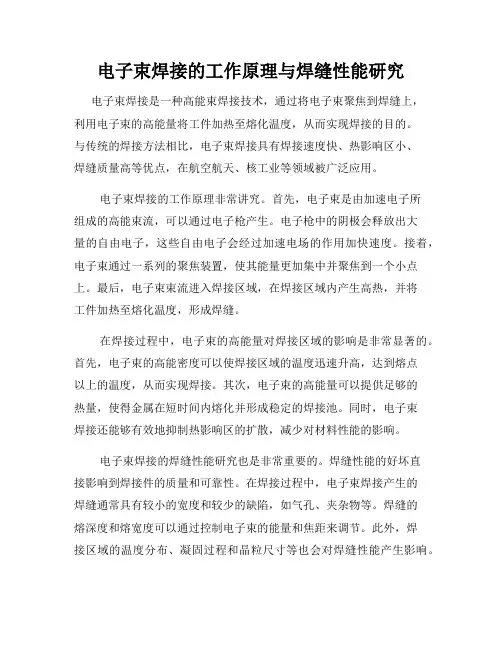

电子束焊接的工作原理与焊缝性能研究
电子束焊接的工作原理与焊缝性能研究电子束焊接是一种高能束焊接技术，通过将电子束聚焦到焊缝上，利用电子束的高能量将工件加热至熔化温度，从而实现焊接的目的。
与传统的焊接方法相比，电子束焊接具有焊接速度快、热影响区小、焊缝质量高等优点，在航空航天、核工业等领域被广泛应用。
电子束焊接的工作原理非常讲究。
首先，电子束是由加速电子所组成的高能束流，可以通过电子枪产生。
电子枪中的阴极会释放出大量的自由电子，这些自由电子会经过加速电场的作用加快速度。
接着，电子束通过一系列的聚焦装置，使其能量更加集中并聚焦到一个小点上。
最后，电子束束流进入焊接区域，在焊接区域内产生高热，并将工件加热至熔化温度，形成焊缝。
在焊接过程中，电子束的高能量对焊接区域的影响是非常显著的。
首先，电子束的高能密度可以使焊接区域的温度迅速升高，达到熔点以上的温度，从而实现焊接。
其次，电子束的高能量可以提供足够的热量，使得金属在短时间内熔化并形成稳定的焊接池。
同时，电子束焊接还能够有效地抑制热影响区的扩散，减少对材料性能的影响。
电子束焊接的焊缝性能研究也是非常重要的。
焊缝性能的好坏直接影响到焊接件的质量和可靠性。
在焊接过程中，电子束焊接产生的焊缝通常具有较小的宽度和较少的缺陷，如气孔、夹杂物等。
焊缝的熔深度和熔宽度可以通过控制电子束的能量和焦距来调节。
此外，焊接区域的温度分布、凝固过程和晶粒尺寸等也会对焊缝性能产生影响。
因此，研究焊接参数对焊缝性能的影响，可以进一步改进电子束焊接工艺，提高焊接质量。
此外，电子束焊接还可以实现材料的高速熔化和快速凝固，从而改变材料的组织结构和性能。
通过电子束焊接，可以实现材料的晶粒细化、晶界清晰化、共晶相平衡等效果，从而提高材料的力学性能、疲劳性能和耐腐蚀性能。
总之，电子束焊接是一种高能束焊接技术，具有焊接速度快、热影响区小、焊缝质量高等优点。
电子束焊接的工作原理是通过将电子束聚焦到焊缝上，利用电子束的高能量将工件加热至熔化温度，实现焊接。
电子束焊接
1.3.1 焊前准备
焊前清理：真空电子束焊前必须对焊件表面
进行严格清理，否则将导致焊缝产生缺陷， 接头的力学性能降低，不清洁的表面还会延 长抽真空时间，影响电子枪工作的稳定性， 降低真空泵的使用寿命。
1.3.1 焊前准备
观察窗口通常由三重玻璃组成，里层为普通玻璃；中层 的铅玻璃是防护X射线的作用；外层的钢化玻璃是承受 真空室内外压力差的。
采用工业电视可以使操作者能连续观察焊接过程，防止 肉眼受强烈光线刺激的危害。
1.2.2 电子束焊机的选用
选用电子束焊机通常考虑以下几个方面： 焊接化学性能活泼的金属（如W、Ta、Mo等）及其合金应
零件装配： 对于无锁底的对接接头，板厚δ＜1.5mm时，局部最
大间隙不应超过0.07 mm；随板厚增加，间隙略增。 板厚超过3.8mm时，局部最大间隙可到0.25 mm。
焊薄工件时，一般装配间隙不应大于0.13mm。
1.3.1 焊前准备
非真空电子束焊时，装配间隙可以放宽到0.75mm。 深熔焊时，装配不良或间隙过大，会导致过量收缩、 咬边、漏焊等缺陷。
1.1.2 电子束焊的特点及分类
2．电子束焊的缺点 设备比较复杂，投资大，费用较昂贵； 电子束焊要求接头位置准确，间隙小而且均匀，
焊前对接头加工、装配要求严格； 真空电子束焊接时，被焊工件尺寸和形状常常受到
工作室的限制； 电子束易受杂散电磁场的干扰，影响焊接质量； 电子束焊接时产生X射线，需要操作人员严加防护。
由电子枪、工作室（也 称真空室）、电源及电 气控制系统、真空系统、 工作台以及辅助装置等 几大部分组成。
1.2.1 电子束焊机的组成

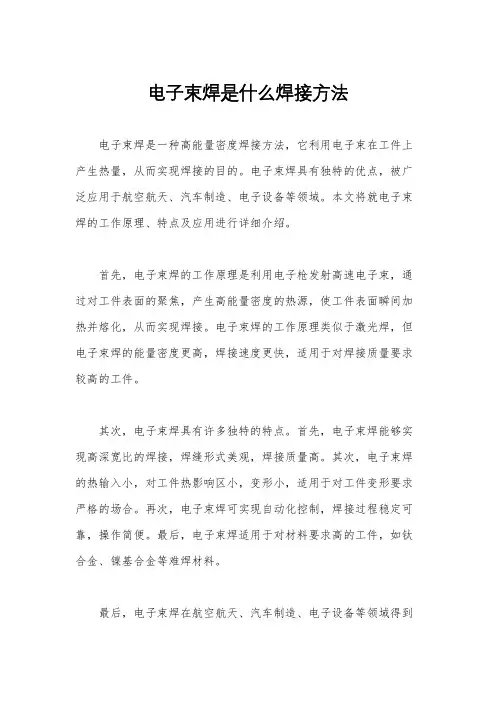

电子束焊是什么焊接方法
电子束焊是什么焊接方法
电子束焊是一种高能量密度焊接方法，它利用电子束在工件上产生热量，从而实现焊接的目的。
电子束焊具有独特的优点，被广泛应用于航空航天、汽车制造、电子设备等领域。
本文将就电子束焊的工作原理、特点及应用进行详细介绍。
首先，电子束焊的工作原理是利用电子枪发射高速电子束，通过对工件表面的聚焦，产生高能量密度的热源，使工件表面瞬间加热并熔化，从而实现焊接。
电子束焊的工作原理类似于激光焊，但电子束焊的能量密度更高，焊接速度更快，适用于对焊接质量要求较高的工件。
其次，电子束焊具有许多独特的特点。
首先，电子束焊能够实现高深宽比的焊接，焊缝形式美观，焊接质量高。
其次，电子束焊的热输入小，对工件热影响区小，变形小，适用于对工件变形要求严格的场合。
再次，电子束焊可实现自动化控制，焊接过程稳定可靠，操作简便。
最后，电子束焊适用于对材料要求高的工件，如钛合金、镍基合金等难焊材料。
最后，电子束焊在航空航天、汽车制造、电子设备等领域得到
了广泛应用。
在航空航天领域，电子束焊被用于焊接飞机发动机零
部件、航天器外壳等关键部件，保证了零部件的高强度、高密封性。
在汽车制造领域，电子束焊被用于焊接汽车车身、底盘等部件，提
高了汽车的安全性和稳定性。
在电子设备领域，电子束焊被用于焊
接电子器件、导线等部件，保证了电子设备的稳定性和可靠性。
综上所述，电子束焊是一种高能量密度焊接方法，具有独特的
优点，被广泛应用于航空航天、汽车制造、电子设备等领域。
随着
科学技术的不断进步，电子束焊将会在更多领域发挥重要作用，推
动工业制造的发展。
电子束焊接的工作原理及特点
书山有路勤为径，学海无涯苦作舟电子束焊接的工作原理及特点电子束焊接的工作原理是:在真空条件下。
从电子枪中发射的电子束在高电压(通常为20～300kV)加速下,通过电磁透镜聚焦成高能量密度的电子束。
当电子束轰击工件时,电子的动能转化为热能,焊区的局部温度可以骤升到6000℃以上。
使工件材料局部熔化实现焊接。
电子束焊接特点为:①加热功率密度大。
电子束功率为束流及其加速电压的乘积,电子束功率可从几十kW 到一百kW 以上。
电子束束斑(或称焦点)的功率可达106～108W/cm2,比电弧功率密度约高100～1000 倍。
由于电子束功率密度大、加热集中、热效率高、形成相同焊缝接头需要的热输入量小,因此适宜于难熔金属及热敏感性强的金属材料的焊接。
而且焊后变形小,可对精加工后的零件进行焊接。
②焊缝熔深熔宽比(即深宽比)大。
普通电弧焊的熔深熔宽比很难超过2。
而电子束焊接的比值可高达20 以上,因此电子束焊可以利用大功率电子束对大厚度钢板进行不开坡口的单面焊。
从而大大提高了厚板焊接的技术经济指标。
目前电子束单面焊接的最大钢板厚度超过了100 mm,而对铝合金的电子束焊,最大厚度已超过300mm。
③熔池周围气氛纯度高。
因电子束焊接是在真空度为10-2～10-4Pa 的真空环境中进行的。
残余气体中所存在的氧和氮量要比纯度为99.99%的氩气还要少几百倍左右,因此电子束焊不存在焊缝金属的氧化污染问题。
因此特别适宜焊接化学活泼性强、纯度高和在熔化温度下极易被大气污染(发生氧化)的金属。
如铝、钛、锆、钼、高强度钢、高合金钢以及不锈钢等。
这种焊接方法还适用于高熔点金属,可进行钨钨焊接。
电子束焊接机的设备结构和工作原理分析
电子束焊接机的设备结构和工作原理分析电子束焊接机是一种高精度焊接设备，广泛应用于航空航天、汽车制造、电子工业和船舶建造等领域。
它采用电子束作为焊接能源，通过高速电子的聚集、加热和熔化金属，实现工件的精确焊接。
本文将详细分析电子束焊接机的设备结构和工作原理。
一、设备结构：1. 电子束发生器：电子束发生器是电子束焊接机的核心部件，负责产生高能电子束。
通常由电子枪、电子源和加速管组成。
电子枪通过准直系统控制电子束的直径和方向，电子源提供高电压和电流，加速管将电子束加速到所需速度。
2. 工件和夹具：工件是需要焊接的零部件，夹具用于固定和定位工件。
在电子束焊接过程中，工件必须精确定位和稳定固定，以确保焊接质量。
3. 触发和控制系统：触发和控制系统用于控制电子束焊接机的动作和参数。
包括焊缝形状、焊接速度、焊接时间和电子束功率等参数的设定和调整。
4. 抽真空系统：由于电子束是在真空环境中产生和传输的，所以抽真空系统是电子束焊接机的重要组成部分。
它能够将焊接室中的气体和杂质抽出，保证焊接过程的稳定性和质量。
5. 辅助设备：电子束焊接机通常还配备了一些辅助设备，如冷却系统、传感器和数据采集系统。
冷却系统用于保持电子束发生器和焊接室的温度稳定；传感器用于监测焊接过程中的温度、电流和电压等参数；数据采集系统用于记录和分析焊接过程的数据，以便进行质量控制和优化。
二、工作原理：电子束焊接机的工作原理基于电热效应和材料熔融。
在焊接过程中，电子束的高能量会使工件表面的金属迅速加热，从而达到熔化的温度。
熔化的金属会迅速流动并填充焊缝，形成一个均匀的焊接接头。
1. 电子束的生成：电子束通过电子发生器产生。
首先，电子源提供高电压和电流，然后通过电子枪产生的电场加速和聚焦电子。
电子束经过准直系统控制直径和方向，将高速电子束聚焦到焊接区域。
2. 焊接过程：在焊接过程中，电子束与工件表面相互作用。
电子束的高能量会将金属表面迅速加热至熔点以上，使其熔化。
电子束焊接的加热原理
电子束焊接的加热原理
电子束焊接是一种利用电子束对工件进行加热的焊接方法。
其加热原理如下：
1. 电子束生成：通过加热一个钨丝或其他材料，产生高温下的热电子，这些热电子经过加速装置加速，并通过聚焦系统形成高度聚焦的电子束。
2. 电子束与工件的作用：电子束以高速飞跃形式击中工件表面，穿透工件表面附着层，与工件表面发生碰撞，产生大量的电子与原子之间的相互作用。
在碰撞过程中，电子的动能会转化为热能，从而使工件表面产生加热。
3. 热传导：高温的电子束与工件表面发生碰撞后，热量会迅速传递到工件内部。
热量在工件内部的传导过程会导致工件内部温度的升高，从而实现对工件的加热。
通过以上三个步骤，电子束焊接实现了对工件的加热。
该方法可以提供高能量密度的加热，使焊接部位迅速达到高温，从而实现焊接。
同时，由于电子束的聚焦性好，使得焊接过程可以精确控制，从而得到高质量的焊接接头。
电子束焊接新工艺介绍
电子束焊接新工艺介绍电子束焊接是一种高能束焊接工艺，利用高速电子束来熔化和连接金属材料。
它具有高效、高精度和无污染等优点，因此在航空航天、能源、电子和汽车制造等领域得到了广泛的应用。
本文将介绍电子束焊接的原理、应用以及其在新工艺中的创新。
1. 电子束焊接原理电子束焊接利用高速电子束的热能将焊件加热到熔点，并通过材料的自身表面张力形成液态金属池，从而实现焊接。
电子束产生器通过热发射电子枪发射高速电子束，通过电子光学系统将电子束聚焦到焊接点上。
在焊接过程中，焊件表面与电子束相互作用，将大部分电子能量转化为热能，使焊接点迅速升温并熔化。
2. 电子束焊接的应用电子束焊接广泛应用于如下领域：2.1 航空航天领域航空航天领域对焊接接头的质量和可靠性要求非常高。
电子束焊接由于其高能量聚焦和熔池稳定性的特点，成为航空航天部件的首选焊接工艺，能够确保接头的强度和密封性。
2.2 能源领域电子束焊接广泛应用于核电站中的管道和容器的焊接，能够保证焊缝的强度和耐高温性能。
同时，在太阳能光伏领域，电子束焊接可以高效地连接光伏电池片和电池组件，提高太阳能电池的转换效率。
2.3 电子领域电子束焊接可以用于连接微电子器件和半导体材料。
其高能量聚焦和熔池稳定性使得焊缝的尺寸控制精度高，适用于微尺寸器件的焊接，如微芯片、集成电路和MEMS。
2.4 汽车制造领域电子束焊接在汽车制造中常用于焊接车身结构和发动机部件。
电子束焊接可以实现高强度焊缝和减少变形，提高汽车的结构强度和安全性能。
3. 电子束焊接新工艺创新近年来，电子束焊接工艺在不断创新发展中引入了一些新的技术和方法。
以下是一些典型的创新应用：3.1 多束电子束焊接多束电子束焊接利用多个电子束同时对焊件进行加热，可以提高焊接速度和效率，同时减少焊接变形。
这种方法广泛应用于大批量零件的快速焊接，如汽车车身焊接和飞行器结构焊接。
3.2 电子束熔覆电子束熔覆是一种利用电子束加热将金属粉末加热到熔点，并喷射到基体表面形成涂层的工艺。
电子束焊的工作原理
电子束焊的工作原理
电子束焊是利用高速电子束的冲击力和热能将金属材料加热至熔点，达到焊接效果的一种焊接技术。
其工作原理如下：
1.电子束产生：在电子束焊设备中，通过电子枪或加速器向钨丝施加高压电流，使其产生极高的热能。
热能会使钨丝进入高温状态，并释放出大量的自由电子。
2.电子束聚焦：利用磁铁或电磁场将自由电子束聚焦为一束高速电子流，从而形成电子束。
3.电子束加速：通过加速器施加电场，将电子束加速至一定的速度。
速度越高，电子束的穿透力和热能也越强。
4.电子束照射：将加速后的电子束照射到需要焊接的金属材料上。
由于电子束的高速冲击力和热能，金属材料的表层会被加热至熔点。
5.金属熔化和焊接：由于金属材料表层被高速电子束加热至熔点，金属原子开始进入高度活跃的状态。
金属原子在熔化状态下，会发生相互扩散和融合，从而实现焊接的效果。
6.焊接完成：电子束焊接完成后，焊接区域会快速冷却，形成牢固的焊缝。
电子束焊技术由于其高能量、高速度和高密度的特点，具有焊
接速度快、熔深浅可控、焊缝质量好等优点。
它在航天航空、汽车工业、电子工业等领域有着广泛的应用。
航空发动机制造的电子束焊接技术分析
航空发动机制造的电子束焊接技术分析航空发动机制造是航空工业中的重要一环，而电子束焊接技术则是航空发动机制造中不可或缺的关键工艺之一。
本文将对航空发动机制造中电子束焊接技术的应用进行深入分析，对该技术的原理、优势和发展趋势进行探讨。
一、电子束焊接技术的原理电子束焊接是一种利用电子束的高速能量来熔化焊缝，并实现焊接的工艺。
其原理是在真空或几乎真空的环境中，利用电子枪产生高速电子束，通过控制电子束的运动轨迹和能量大小，将其瞄准焊接部位，使焊接部位受到电子束的瞬间高温熔化，从而实现焊接。
电子束焊接技术的主要特点包括焊接温度高、焊缝较窄、热影响区小、焊接速度快、热变形小等。
这些特点使得电子束焊接技术在航空发动机制造中具有得天独厚的优势，成为航空发动机关键零部件焊接的首选技术之一。
1. 高温合金零部件的焊接航空发动机中使用的大部分零部件都是由高温合金材料制成的，而这些高温合金材料往往难以进行常规的焊接。
而电子束焊接技术的高能量密度和局部加热能力，使其能够轻松应对这些高难度的焊接任务。
航空发动机中的涡轮叶片、轴承支座等关键零部件的焊接往往采用电子束焊接技术，确保了零部件的高质量和可靠性。
2. 不锈钢和钛合金的焊接航空发动机中有些零部件的结构非常复杂，包括内部空腔、壁厚不均匀、边缘形状复杂等特点。
这些零部件的焊接需要一定的工艺技术和装备保证。
而电子束焊接技术由于其焊接过程不受重力和惯性的影响，能够在复杂结构零部件的焊接工艺中发挥其独特优势，确保焊接质量。
1. 自动化程度提高随着航空发动机制造的数字化和智能化程度不断提高，电子束焊接技术也向着自动化方向不断发展。
自动化的焊接设备和控制系统能够实现焊接过程的智能化控制和监测，提高焊接效率和质量。
2. 材料范围扩大随着航空发动机制造中新材料的不断涌现，电子束焊接技术也在不断扩大其适用材料的范围。
除了传统的高温合金、不锈钢和钛合金，电子束焊接技术也逐渐应用于复合材料、高强度钢等新型材料的焊接工艺中。
电子束焊是什么焊接方法
电子束焊是什么焊接方法电子束焊是一种高能量密度焊接方法，它利用电子束的高速运动和高能量来实现材料的熔化和连接。
电子束焊接是一种非常精密的焊接工艺，通常用于对焊接质量要求非常高的工件，如航空航天领域的零部件、精密仪器仪表等。
电子束焊接的原理是利用电子枪产生的高速电子束，通过对工件表面进行扫描，将电子束的能量转化为热能，使工件表面迅速升温并熔化，然后通过控制电子束的位置和功率来实现对工件的精确焊接。
电子束焊接的特点是焊接速度快、热影响区小、焊接变形小、焊缝质量高等优点，因此在一些对焊接质量要求极高的领域得到广泛应用。
电子束焊接的工艺过程中，首先需要将工件的表面清洁干净，以保证焊接质量。
然后通过控制电子束的聚焦和偏转，使其精确地照射到焊接位置，产生高温熔化工件表面，形成熔池。
在熔池形成的同时，还需要通过控制电子束的功率和速度，使熔池得到合适的温度和流动性，以保证焊接质量。
最后，通过控制电子束的扫描路径，完成整个焊接过程，形成均匀、牢固的焊缝。
电子束焊接的优点之一是焊接速度快，这使得它在大批量生产中具有明显的优势。
另外，由于电子束焊接过程中几乎没有热输入到工件周围，因此可以减少或避免焊接变形和残余应力，从而提高了焊接质量。
此外，电子束焊接还可以实现对材料的深度焊接，适用于对焊接深度要求较高的工件。
然而，电子束焊接也存在一些局限性，首先是设备成本较高，需要专门的电子束焊接设备和配套的真空系统，这增加了焊接成本。
另外，电子束焊接对工件的形状和尺寸有一定的限制，不适用于过大或过厚的工件。
此外，电子束焊接需要在真空环境下进行，这增加了工艺复杂性和操作难度。
总的来说，电子束焊接作为一种高能量密度焊接方法，具有焊接速度快、热影响区小、焊接变形小、焊缝质量高等优点，适用于对焊接质量要求非常高的工件。
然而，由于设备成本较高、对工件形状和尺寸有限制、需要在真空环境下进行等局限性，因此在实际应用中需要根据具体情况进行选择。
电子束焊接技术
电子束焊接技术电子束焊接技术（Electron Beam Welding，EBW）是一种高能束焊接技术，采用电子束作为能量源进行焊接。
它具有高能量密度、深焊能力和小热影响区等优势，广泛应用于航空航天、汽车制造和核工程等领域。
本文将介绍电子束焊接技术的原理、应用及未来发展趋势。
一、电子束焊接技术的原理电子束焊接技术利用带电粒子束（即电子束）的动能进行焊接。
它通过加速器将电子加速到非常高的速度，然后通过电场或磁场控制电子束的方向进行聚焦。
当电子束聚焦到极小的直径时，电子与被焊接材料碰撞并转化为热能。
这种高能量密度的热能可瞬间将工件局部区域加热至熔化状态，形成焊缝。
二、电子束焊接技术的应用1. 航空航天领域：电子束焊接技术在航空航天领域具有广泛的应用。
它能够焊接高强度、高温合金材料，满足飞机发动机、燃气轮机和航天器的要求。
电子束焊接技术还能实现长轴件的自动化焊接，提高生产效率。
2. 汽车制造：汽车制造行业对焊接质量和效率有着严格的要求。
电子束焊接技术能够焊接汽车车身、发动机和底盘等关键部件，确保焊缝的强度和密封性。
此外，电子束焊接技术还可以减少零件的变形，提高整体车身结构的稳定性。
3. 核工程：核工程领域要求焊接材料具有高强度和较低的辐射损伤。
电子束焊接技术能够实现高纯度材料的焊接，避免杂质引入。
电子束焊接技术还可以焊接厚度较大的核材料，保证核反应堆等设备的可靠性和安全性。
三、电子束焊接技术的未来发展趋势随着科学技术的不断进步，电子束焊接技术也将迎来更广阔的应用前景。
以下是未来电子束焊接技术的发展趋势：1. 自动化与智能化：随着自动化技术的不断发展，电子束焊接技术将越来越多地应用于自动化生产线。
通过与机器人和控制系统的集成，实现焊接过程的自动控制和监测。
2. 优化设计与模拟：利用计算机辅助设计和数值模拟软件，对电子束焊接过程进行优化设计和模拟预测。
通过模拟分析，优化焊接参数和工艺，提高焊接质量和效率。
电子束焊接技术在汽车零部件制造中的应用案例
电子束焊接技术在汽车零部件制造中的应用案例近年来，随着汽车行业的快速发展，汽车零部件制造要求的精度和质量越来越高。
电子束焊接技术作为一种先进的焊接方法，被广泛应用于汽车零部件的制造过程中。
本文将介绍电子束焊接技术在汽车制造行业中的应用案例，并分析其优势和工艺。
一、电子束焊接技术的定义和原理电子束焊接技术是一种利用高能电子束对焊接材料进行熔融连接的方法。
电子枪产生的高能电子束能够高速穿透材料，并在焊接接头处释放出巨大的热量，使材料瞬间熔化并形成焊缝。
电子束焊接技术的原理主要包括以下几个方面：1. 电子源：电子枪产生高能电子束，其能量和功率可以根据焊接需求进行调节。
2. 焊接装置：包括电子枪、工件夹具和焊接室等组成的系统。
3. 真空环境：电子束焊接需要在真空条件下进行，以防止电子束与空气分子发生碰撞从而导致电子散射。
二、1. 钢制车身焊接电子束焊接技术在汽车钢制车身焊接中具有广泛应用。
以传统熔化焊接方法进行钢制车身焊接时，易产生大量的夹杂物和局部变形现象。
而电子束焊接可以精确控制焊接能量和速度，从而避免了这些问题，焊缝质量更高。
2. 铝合金零部件焊接铝合金的轻量化特性使其在汽车制造中得到广泛应用。
然而，铝合金焊接的挑战在于其导热性好，熔化温度低，易发生气孔和裂纹。
电子束焊接技术可以在高真空环境下进行，有效降低气孔和裂纹的发生，提高了焊接质量。
3. 汽车电池焊接随着新能源汽车的兴起，汽车电池的生产需求急剧增加。
电子束焊接技术可以快速、精确地焊接电池单体，保证电池的安全性和工作稳定性。
4. 不锈钢排气管焊接汽车排气系统对焊接质量的要求非常高，因为排气管不仅需要承受高温高压的工作环境，还需要耐腐蚀和密封性能。
电子束焊接技术可以实现高品质的焊接，确保排气管在使用过程中不泄漏。
三、电子束焊接技术的优势1. 高焊接质量：电子束焊接技术可以实现高精度、高强度的焊接质量，焊缝均匀、无夹杂物。
2. 高效率：电子束焊接功率密度高，焊接速度快，提高了生产效率。
电子束焊是什么焊接方法
电子束焊是什么焊接方法
首先，电子束焊是通过控制电子束的方向和能量来对工件进行
熔化焊接的一种方法。
电子束焊机通过将电子加速到高速并聚焦成
一束细小的电子束，然后将这束电子束聚焦到工件上，使其产生高
能量密度的热源，从而熔化工件表面并实现焊接。
这种焊接方法可
以实现对工件的精确控制，焊接过程中不会产生氧化和气体污染，
因此适用于对焊接质量要求高的领域。
其次，电子束焊接具有热影响区小的特点。
由于电子束焊接的
能量密度高，焊接过程中产生的热量非常集中，因此热影响区非常小。
这意味着电子束焊接可以在不损坏工件周围材料的情况下实现
焊接，从而减少了对工件的热影响，避免了因热影响引起的变形和
残余应力，提高了焊接质量。
另外，电子束焊接具有焊接速度快的优点。
由于电子束焊接的
能量密度高，焊接速度可以达到很高，可以实现对工件的快速焊接。
这在大批量生产领域具有重要意义，可以提高生产效率，降低生产
成本。
总的来说，电子束焊是一种高能焊接方法，具有高能量密度、
热影响区小、焊接速度快等优点，适用于对焊接质量要求高、对焊接速度要求快的领域。
随着科技的不断进步，电子束焊接技术将会得到更广泛的应用，为各行各业的发展提供更好的支持。
电子束焊的原理及应用范围
电子束焊的原理及应用范围1. 电子束焊的原理电子束焊（Electron Beam Welding）是一种高能电子束加热下的焊接技术，采用电子束直接加热工件，并通过热传导进行焊接。
其原理主要涉及以下几个方面：•电子束的生成与加速：电子束由电子枪产生，其中包括热阴极、孔型、阳极和聚束器等。
热阴极在高温下，通过热发射发射出电子，电子经过孔型形成束流，然后通过阳极和聚束器聚焦形成直径较小的电子束。
•电子束的聚焦：聚束器由磁场或电场组成，可将电子束聚焦成较小的束斑，从而提高焊接质量。
聚束过程中，还需要考虑电子束的碰撞损耗、散射等参数，以确保焊接质量。
•电子束的控制与定位：通过调整电子枪和聚束器的参数，可以控制电子束的能量、速度和聚焦程度，实现焊接位置的精确定位。
•电子束的加热与焊接：电子束高速击中工件表面，将能量转化为热能，工件表面瞬时升温，进而引起工件的熔化和焊接。
由于电子束的高能量密度和焦点小，焊接的热影响区域非常小，从而减少了热变形和应力的产生。
2. 电子束焊的应用范围电子束焊具有以下几个特点，使其在各个领域都有广泛的应用：•高能量密度：电子束焊的电子束速度非常高，能量密度大，因此能够在短时间内将焊接区域加热至高温，从而实现快速焊接。
这种高能量密度的特点使得电子束焊特别适用于对焊接速度有要求的应用场景，如汽车、航空航天、电子器件等领域。
•小热影响区域：电子束焊的焦点非常小，热影响区域非常小，因此可以在不破坏工件的情况下进行焊接。
这使得电子束焊适用于对工件材料有特殊要求的场合，如钛合金、高温合金等难焊材料的焊接。
•高度自动化：电子束焊可以与计算机控制系统相结合，实现高度自动化的焊接过程。
通过预先编程，可以精确控制焊接参数，实现复杂焊接任务的精确执行。
•良好的焊接质量：电子束焊可以实现高质量的焊接，焊接接头强度高，焊缝外观美观，无气孔、夹渣等缺陷。
这种高质量的焊接特性使得电子束焊在航空、航天等关键领域得到广泛应用。
电子束焊接的原理应用
电子束焊接的原理应用1. 电子束焊接的原理电子束焊接是一种利用高速电子束对工件进行熔化和焊接的方法。
它是一种非常高效、精确的焊接技术，广泛应用于航空航天、汽车制造、电子器件等领域。
电子束焊接的原理主要包括以下几个方面：1.电子束的产生：电子束通过加速器加速电子，形成高速电子束。
一般来说，电子束的能量越高，焊接的功率越大，焊接速度也越快。
2.电子束的聚焦：经过加速器加速后的电子束，通过一系列的磁场和电场装置进行聚焦，使电子束变得更加密集。
聚焦的目的是使电子束能够集中到一个较小的区域内，提高焊接的精度和效率。
3.电子束与工件的交互作用：电子束照射到工件表面时，会与工件原子或分子发生碰撞，使原子或分子的动能增加，使其发生熔化。
同时，电子束的能量也会使工件表面产生局部融化。
4.焊接缺陷的控制：电子束焊接过程中，可能会出现一些缺陷，如焊接变形、气孔等。
为了控制焊接缺陷，可以采用预热、焊缝设计、焊接参数优化等措施。
2. 电子束焊接的应用电子束焊接具有以下优点，使其在工业生产中得到了广泛应用：1.高焊接速度和精度：由于电子束的高速和可调控的能量，电子束焊接速度快，焊接精度高，能够满足高精度焊接的需求。
2.不产生氧化反应：电子束焊接过程中，焊接区域几乎没有氧气存在，避免了焊点氧化的问题，保证了焊接质量。
3.无需外部填充材料：电子束焊接过程中，不需要使用外部填充材料，减少了焊接工艺的复杂性，降低了焊接成本。
4.高能量密度：电子束焊接的能量密度非常高，能够迅速将焊接区域加热到高温，提高焊接效率。
基于以上的优点，电子束焊接在以下领域得到了广泛应用：•航空航天：航空航天领域对于焊接质量和工艺要求非常高，电子束焊接能够满足这些要求，并且减少了焊接变形的问题。
•汽车制造：汽车领域对焊接质量和工艺的要求也很严格，电子束焊接可以提高焊接速度和质量，并且减少了焊接热影响区域。
•电子器件：电子器件制造中，电子束焊接可以实现高精度焊接，保证器件的电气连接可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子束焊接机工作原理
电子束焊接机是一种利用电子束进行高精度焊接的设备。
它采用了先进的技术，可以在高真空环境下实现金属焊接。
本文将详细介绍电子束焊接机的工作原理。
一、电子束发射
电子束焊接机的关键部件是电子束发射器。
该发射器由阴极、阳极和注入电子束的电子枪组成。
首先，电子枪加热阴极，使其发射出大量的自由电子。
这些自由电子会被加速器加速，形成高速电子束。
二、电子束成形
在发射后，电子束会通过一系列的磁场进行聚焦和定向。
这些磁场可以通过磁铁或电磁线圈来产生，它们会将电子束限制在一个精确的焊接区域内。
通过调整磁场的大小和方向，可以实现对电子束的精确控制。
三、工件加热和熔化
当电子束聚焦在工件上时，它会通过碰撞提高工件的温度。
电子束中的高速电子与工件中的原子发生碰撞，将其动能转化为热能。
随着电子束的加热作用，工件逐渐达到熔点并开始熔化。
四、焊缝形成
在工件熔化后，通过控制电子束的移动速度和焦点位置，可以实现对焊缝的形成和控制。
电子束的高能量和高聚焦度使得焊接速度和焊
缝质量得到了极大的提高。
与传统焊接方法相比，电子束焊接技术具有更高的精度和效率。
五、焊接完成
当焊接完成后，电子束会停止发射，工件冷却并形成完整的焊接接头。
这时，焊接机可以将工件从焊接区域中移除。
总结：
电子束焊接机工作原理主要包括电子束的发射、成形、工件加热和熔化、焊缝形成以及焊接完成等步骤。
通过精确控制电子束的聚焦和移动，电子束焊接机可以实现高精度和高效率的焊接。
这种焊接技术在航空航天、汽车制造和电子设备制造等领域有着广泛的应用前景。
