飞机操纵系统方式
飞机系统与附件课程教学课件：5.3 典型飞机操纵系统之主操纵系统
推动 凸轮回转
使系统 回到中立位
配 平 操 纵 期间 副翼配平作动器使支架移动 弹簧保持滚轮在凸轮的 近 心 点 带动凸轮一起转动
主操纵系统
给副翼助力器输入信号 移动副翼
产生滚转力矩 维持飞机的气动力平衡
同 时 带动驾驶盘偏转到新中立位 操纵力为 零 驾驶员能够松杆飞行
驾驶盘顶部有 副翼配平指示器
副翼感觉 和 定中机构
✓ 驾驶员操纵副翼，感觉和定中机构提供感觉力 ✓ 没有输入，驾驶盘回位到 中 立 位置
副翼配平作动器 改 变 副翼和驾驶盘的中立位置，以实现 配 平
主操纵系统
驾驶盘转动
使弹簧拉伸
为驾驶员 提供模拟感觉力
凸轮随 扭力轴转动
推动滚轮 离开凸轮近心点
主操纵系统
驾驶员 松开驾驶盘
滚轮回到 凸轮近心点
主飞行操纵系统与辅助操纵系统的区别
主操纵系统： 指 驱 动 副 翼 、升 降 舵 和 方 向 舵 ，使飞 机产生围绕纵轴、横轴、立轴转动的系统
主操纵系统 辅助操纵系统
主飞行操纵系统与辅助操纵系统的区别
辅助操纵系统： 其他 驱 动 扰 流 板 、前 缘 装 置 、后 缘 襟 翼 和 水 平 安 定 面 配 平 等辅助操纵面的操纵系统
方向舵操纵系统
飞机协调转弯 飞机侧倾升力在垂直方向上的分量会 减 小 ，造成飞机高度下 降
抵消飞机 下降趋势
转弯时向后 轻拉驾驶盘
使飞机 迎角增加
方向舵操纵系统
②偏航阻尼器 飞机方向舵操纵系统中装有 偏 航 阻 尼 器 作 用 ： 及时根据飞机姿态的变化操纵方向舵，防止产生荷兰滚
偏航阻尼器驱动方向舵的偏转角 小 于 脚蹬操纵的方向舵偏转角
主操纵系统
飞机的操纵原理
飞机的操纵原理
飞机的操纵原理是指飞机在飞行过程中如何改变飞行状态和姿态的方法和技术。
一架飞机通常由机翼、尾翼、控制面以及相关操纵系统组成。
下面将介绍飞机的操纵原理的三个方面：横向操纵、纵向操纵和方向操纵。
首先，横向操纵是指飞机在左右方向上的操纵。
飞机的横向操纵主要通过副翼和差动反推器来实现。
副翼是位于飞机机翼后缘的可动控制面，通过对副翼的操作来改变机翼的升力分布，从而改变飞机的横向运动状态。
差动反推器则是通过改变发动机推力分布来实现横向操纵。
其次，纵向操纵是指飞机在前后方向上的操纵。
飞机的纵向操纵主要通过升降舵和推力控制来实现。
升降舵位于垂直尾翼上，通过对升降舵的操作来改变飞机的升降姿态。
推力控制则是通过改变发动机的推力大小来实现纵向操纵。
最后，方向操纵是指飞机在左右方向上的操纵。
飞机的方向操纵主要通过方向舵来实现。
方向舵位于垂直尾翼上，通过对方向舵的操作来改变飞机的航向姿态。
总结起来，飞机的操纵原理主要包括横向操纵、纵向操纵和方向操纵。
通过对副翼、差动反推器、升降舵、推力控制和方向舵的操作，飞机可以改变其飞行状态和姿态，实现各种飞行动作和机动性能。
飞机控制原理
飞机控制原理
飞机控制原理是指飞机在运行过程中，通过一系列的控制系统来实现飞行姿态、速度和航向的调节和稳定。
飞机的控制主要分为三个方面：机械飞控系统、液压飞控系统和电子飞控系统。
机械飞控系统是最早使用的一种控制方式，它通过机械连接件将操纵杆、脚蹬等操纵装置与飞机的控制面（例如副翼、方向舵等）相连。
飞行员通过操纵装置的移动，使控制面发生变化，从而改变飞机的飞行状态。
机械飞控系统结构简单，但需要飞行员经过较大的力量来操纵飞机，操作相对较为繁琐。
液压飞控系统是在机械飞控系统基础上发展起来的一种飞控方式。
该系统采用了液压装置来帮助飞行员操纵飞机，通过液压力量传递来改变控制面的位置。
相比于机械飞控系统，液压飞控系统操纵起来更加轻松，力度更小，并且操作更加灵活。
液压飞控系统一般应用在大型飞机上。
电子飞控系统是飞机控制的最新技术，在现代飞机中得到广泛应用。
该系统利用电子设备来完成飞机的各项控制任务，包括舵面操纵、自动驾驶、飞行参数监控等。
电子飞控系统通过传感器采集飞机的状态、姿态等数据，并通过计算机系统进行处理和控制。
电子飞控系统使飞行员在操纵飞机时更加精确和方便，大大提高了飞行的安全性和准确性。
总而言之，飞机控制原理可以通过机械飞控系统、液压飞控系统和电子飞控系统来实现。
这些系统通过不同的方式，将飞行
员的指令传达给飞机，使其按照要求完成各种飞行动作，确保飞机的飞行安全和稳定。
飞机结构与系统(飞行操纵系统)课件
飞行操纵系统的历史与发展
历史
早期的飞机采用简单的机械式操纵系统，通过钢索、连杆等机械部件实现飞行员对翼面和舵面的直接控制。随着 技术的发展，液压式操纵系统和电传式操纵系统逐渐取代了机械式操纵系统。电传式操纵系统是目前最先进的飞 行操纵系统，具有更高的可靠性和灵活性。
可靠性预计与分配
根据系统各组成部分的可靠性数据，预计整个飞行操纵系统的可靠性，并根据需要将可靠 性指标分配给各个组件。这有助于确保系统整体性能达到预期要求。
可靠性试验与验证
通过进行各种可靠性试验和验证，如环境试验、寿命试验和功能试验等，评估飞行操纵系 统的可靠性。这些试验有助于发现潜在的问题和改进空间，从而提高系统的可靠性。
飞行操纵系统
飞机上用于传输飞行员操纵指令 并驱动飞行操纵面运动的整套装 置，包括机械、液压或电动系统 。
飞行操纵的力学原理
力矩平衡
飞机受到重力和气动力作用，通过调 整飞行操纵面，使飞机获得所需的俯 仰、偏航和滚转力矩，以保持或改变 飞行姿态。
稳定性与操纵性
飞机具有稳定性，即受到扰动后能够 恢复原姿态的趋势；同时具有操纵性 ，即通过操纵指令改变飞行姿态的能 力。
构；执行机构包括各翼面和舵面，根据传动机构的运动改变飞行姿态和轨迹。
分类
根据设计理念和实现方式的不同，飞行操纵系统可分为机械式操纵系统、液压式操纵系 统和电传式操纵系统。机械式操纵系统通过钢索、连杆等机械部件传递飞行员输入的力 或运动；液压式操纵系统通过液压传动方式传递力或运动；电传式操纵系统则通过传感
飞机结构与系统(飞行操纵系 统)课件
• 飞行操纵系统概述 • 飞行操纵系统的基本原理 • 现代飞行操纵系统的技术特点 • 飞行操纵系统的维护与检修 • 飞行操纵系统的安全与可靠性
飞机操纵系统的组成
飞机操纵系统的组成
飞机操纵系统由主操纵系统和辅助操纵系统组成。
主操纵系统主要用于控制飞机的升降舵、副翼和方向舵，而辅助操纵系统则包括调整片、襟翼、减速板、可调安定面和机翼变后掠角操纵机构等，用于控制飞机的运动状态。
主操纵系统通过驾驶杆和脚蹬来控制飞机的升降舵、副翼和方向舵的操纵机构，以控制飞机的飞行轨迹和姿态。
中央操纵机构由驾驶杆和脚蹬组成，通过传动装置直接偏转舵面，传递操纵信号。
辅助操纵系统则包括调整片、襟翼、减速板、可调安定面和机翼变后掠角操纵机构等。
这些机构仅靠驾驶员选择相应开关、手柄位置，通过电信号接通电动机或液压作动筒来完成操作。
此外，机械操纵系统还包括驾驶员通过机械传动装置直接偏转舵面的部分。
这种系统由两部分组成：位于驾驶舱内的中央操纵机构和构成中央操纵机构和舵面之间机械联系的传动装置。
飞机操纵系统的组成因飞机类型和设计而异，但上述部分是常见于现代飞机的操纵系统的重要组成部分。
随着技术的发展，一些新型的飞机还采用了电传操纵系统和主动控制技术等更先进的技术。

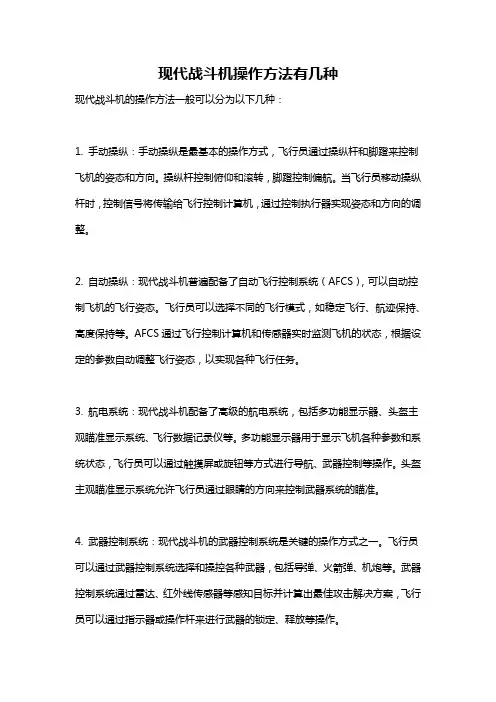

现代战斗机操作方法有几种
现代战斗机操作方法有几种现代战斗机的操作方法一般可以分为以下几种：1. 手动操纵：手动操纵是最基本的操作方式，飞行员通过操纵杆和脚蹬来控制飞机的姿态和方向。
操纵杆控制俯仰和滚转，脚蹬控制偏航。
当飞行员移动操纵杆时，控制信号将传输给飞行控制计算机，通过控制执行器实现姿态和方向的调整。
2. 自动操纵：现代战斗机普遍配备了自动飞行控制系统（AFCS），可以自动控制飞机的飞行姿态。
飞行员可以选择不同的飞行模式，如稳定飞行、航迹保持、高度保持等。
AFCS通过飞行控制计算机和传感器实时监测飞机的状态，根据设定的参数自动调整飞行姿态，以实现各种飞行任务。
3. 航电系统：现代战斗机配备了高级的航电系统，包括多功能显示器、头盔主观瞄准显示系统、飞行数据记录仪等。
多功能显示器用于显示飞机各种参数和系统状态，飞行员可以通过触摸屏或旋钮等方式进行导航、武器控制等操作。
头盔主观瞄准显示系统允许飞行员通过眼睛的方向来控制武器系统的瞄准。
4. 武器控制系统：现代战斗机的武器控制系统是关键的操作方式之一。
飞行员可以通过武器控制系统选择和操控各种武器，包括导弹、火箭弹、机炮等。
武器控制系统通过雷达、红外线传感器等感知目标并计算出最佳攻击解决方案，飞行员可以通过指示器或操作杆来进行武器的锁定、释放等操作。
5. 通信与联接系统：现代战斗机配备了先进的通信与联接系统，可以与地面指挥部、其他飞机、预警机等实现实时通信和战术联接。
飞行员可以通过无线电通信设备、显示器等进行信息交流和指挥调度。
6. 副系统操作：现代战斗机的副系统包括供气系统、供油系统、电力系统等。
飞行员需要根据飞行任务和飞机状态进行相应的副系统操作，以确保飞机的正常运行。
总结起来，现代战斗机的操作方法包括手动操纵、自动操纵、航电系统操作、武器控制系统操作、通信与联接系统操作以及副系统操作。
这些操作方法的综合运用，使得飞行员能够有效地控制飞机执行各种飞行任务。
飞机操纵系统要点课件
气压式飞机操纵系统是一种利用气压传动原理的飞机操纵系统，它通过压缩空气传递压力和运动，实现飞机的飞 行控制。
详细描述
气压式飞机操纵系统具有结构简单、重量轻和可靠性高等优点，被广泛应用于小型飞机和无人机中。它通过飞行 员操作气动阀，控制压缩空气的流动，驱动操纵面运动，实现飞机的飞行控制。
04
飞机操纵系统的应用与案 例分析
飞机操纵系统在军事航空中的应用
高机动性
军事飞机需要具备高机动性以应对战斗环境，飞机操纵系统能够 快速响应飞行员的操作，实现各种高难度机动动作。
隐形性能
现代军事飞机通常具备隐形性能，飞机操纵系统的设计也需要考虑 隐形性能的需求，如减少雷达反射面和红外特征等。
作战效能
飞机操纵系统直接影响到军事飞机的作战效能，包括发射武器、实 施侦察、执行战术机动等任务。
成本问题 飞机操纵系统的制造成本较高，需要采取有效的成本控制 措施，以确保产品的经济可行性。
未来飞机操纵系统的市场前景与机遇
市场需求
随着航空运输业的不断发展，飞机操纵系统的市场需求将持续增 长，为相关企业提供了广阔的市场空间。
技术创新
技术创新是推动飞机操纵系统发展的关键因素，相关企业需要加 大研发投纵系统在民用航空中的应用
飞行安全
飞机操纵系统是确保飞行安全的 关键部分，通过精确控制飞机的 姿态和轨迹，保障乘客和机组人
员的安全。
高效运行
民用航空中的飞机操纵系统需要适 应各种气象条件和飞行任务需求， 以确保飞机的高效运行，降低油耗 和维护成本。
舒适性
飞机操纵系统需要提供平稳、舒适 的飞行体验，减少飞行中的颠簸和 不适感，提高乘客的满意度。
01
或液压信号。
02
飞机驾驶杆的操作方法
飞机驾驶杆的操作方法飞机驾驶杆是飞机驾驶员用于操纵飞机的一个重要工具，它通过控制飞机的大气动力来实现飞行姿态和方位的调整。
在飞机的驾驶舱中，驾驶杆通常位于驾驶员的前方，可以前后、左右摇动，并配有按钮、开关等，用于控制飞机的各种功能。
一、基本操纵1. 前进与后退操纵：驾驶员通过向前或向后推动驾驶杆来控制飞机的加速或减速。
向前推动驾驶杆增加发动机推力，向后拉动驾驶杆减小推力。
这个操作是飞行中最基本的操作之一，能够使飞机保持平稳的飞行速度。
2. 左右摇动操纵：驾驶员通过左右摇动驾驶杆来控制飞机的左右飞行姿态。
当向左摇动驾驶杆时，飞机会向左转弯；当向右摇动驾驶杆时，飞机会向右转弯。
驾驶员需要根据飞机的左右倾斜程度来调整驾驶杆的摇动幅度。
3. 弯航操纵：弯航是指飞机在水平飞行时改变方向的操作。
驾驶员通过左右摇动驾驶杆并控制方向舵来实现弯航动作。
向左摇动驾驶杆和向左踏板踩踏，同时向右踏板松开，则飞机会开始向左转弯。
4. 头顶与头下操纵：驾驶员通过向上和向下推动驾驶杆来控制飞机的俯仰姿态。
向上推动驾驶杆使得飞机向上升高，向下推动驾驶杆使得飞机下降。
这个操作是调整飞机飞行高度和俯仰角度的关键。
二、系统控制1. 自动驾驶操纵：现代飞机驾驶杆往往配备了自动驾驶功能，驾驶员可以通过驾驶杆上的开关来启用自动驾驶系统。
启用后，驾驶员只需轻轻触碰驾驶杆，由自动驾驶系统来控制飞机的稳定飞行。
这样可以大大减轻驾驶员的工作负担，提高飞行的安全性和舒适性。
2. 失速保护操纵：驾驶员在飞行中可能会面临失速的危险，飞机的失速会导致飞机的俯冲和飞行不稳定。
为了避免失速，驾驶杆上设置了失速保护按钮。
当驾驶员感到飞机即将失速时，只需按下该按钮，失速保护系统便会自动增加推力，调整飞机的姿态，使其恢复到安全的飞行状态。
3. 紧急脱离操纵：在紧急情况下，如果飞机陷入危险状态，驾驶员需要立即采取措施脱离险境。
驾驶杆上的紧急脱离按钮就是为此而设计的。
飞机操纵系统
飞机飞行操纵系统简述飞机作为使用最广泛、最具有代表性的航空器，其主要组成部分有以下五部分：推进系统，操纵系统，机体，起落装置，机载设备。
有人形象的比喻，飞机的外观结构是人的皮囊，发动机是人的心脏，操纵系统就是人的血管，他遍布整个飞行过程。
操纵系统至关重要，掌握着飞机的命脉。
本文我们着重来看飞机飞行操纵系统。
1.飞行操纵系统飞行操纵系统是用于供飞行员操纵飞机的副翼、升降舵、方向舵和其它可动舵面，从而实现飞机的横向、纵向、航向运动。
是作为传递操纵指令、驱动舵面和其他机构以控制飞机飞行姿态的系统。
根据操纵指令的来源，可分为人工操纵系统和自动控制系统。
1.1人工操纵系统人工操纵系统通常包括主操纵系统和辅助操纵系统两部分。
主操纵系统用来操纵方向舵、副翼、升降舵，包括了手操纵机构和脚操纵机构，主操纵系统应使驾驶员有位移和力的变化感觉，这是它与辅助操纵系统的主要差别。
1）飞机的纵向操纵飞机的纵向操纵是通过操纵驾驶杆或驾驶盘前、后运动控制升降舵来实现的。
在飞行中向后拉杆，机头应向上仰；向前推杆，机头应下俯。
2）飞机的横向操纵飞机的横向操纵系统是通过操纵驾驶杆或驾驶盘左、右运动或转动控制副翼来实现的，在飞行中，向左压杆或逆时针方向旋转驾驶盘，飞机应向左横滚；向右压杆或顺时针方向旋转驾驶盘，飞机应向右横滚。
3）飞机的航向操纵飞机的航向操纵是通过脚蹬控制方向舵来实现的。
在飞行中蹬右脚蹬，机头应向右偏转，蹬左脚蹬，机头应向左偏转。
1.2辅助操纵系统辅助操纵系统包括调整片、襟翼、减速板、可调安定面和机翼变后掠角操纵机构等。
它们的操纵只是靠选择相应开关位置，通过电信号接通电动机或液压作动筒来完成。
2.自动控制系统自动控制系统的操纵指令来自系统的传感器，能对外界的扰动自动作出反应，以保持规定的飞行状态，改善飞机飞行品质。
常用的自动控制系统有自动驾驶仪、各种增稳系统、自动着陆系统和主动控制系统。
自动控制系统的工作与驾驶员的操纵是各自独立、互不妨碍的。
《飞机结构与系统》课件——5-飞行操纵系统—辅助操纵系统
扰流板操纵
扰流板分类
➢ 飞行扰流板：飞机飞行和着陆时都可以使用，用来增大迎风面积，增 大气动阻力，机翼上用来迅速增大阻力的板状操纵面称为“减速板” 。一般安装在机翼上表面靠近副翼的部位。
➢ 地面扰流板：飞机着陆后，机翼上用来迅速减少升力的板状操纵面称 为“减升板”或“卸升板”，它是一种只限于在地面使用的扰流板。 减升板一般安装在机翼上表面靠近翼根部位。当飞机降落时，只要机 轮一接触地面(空地感应开关)，减升板就迅速打开，机翼升力迅速减 小，防止飞机弹跳，缩短滑跑距离。
12
襟翼操纵系统--指示
襟翼位置指示
➢后缘襟翼位置指示器
➢前缘位置指示器——前 缘襟翼和缝翼位置灯；
➢襟翼有收起和伸出两 个位置；
➢缝翼有收起、伸出、
完全伸出三个位置；
13
襟翼操纵系统--指示
14
襟翼操纵系统--指示
缝翼和襟翼指示
当缝翼或襟翼没有全部收上 时，“FLAP”字样出现。
当到达选择的位置 时为白色。
地面扰流板
➢功用 ➢只能在地面使用起减速作用。
➢位置 ➢立起、放下
➢控制 ➢受减速板手柄和空/地电门控 制，只有飞机在地面时，操纵 减速板手才能使地面扰流板放 出。一般是液压作动，并使用 双向单杆式作动筒。
20
扰流板操纵--操纵
✓飞行扰流板有两个作用：一 是减速；二是配合副翼进行横 侧操纵，即当驾驶盘旋转角度 超过一定值时，副翼上偏一侧 的飞行扰流板打开，配合副翼 进行横侧操纵，而另一侧的飞 行扰流板不作相应的偏转。飞 行扰流板在应急时也可以单独 进行应急横侧操纵。
11
襟翼操纵系统--操纵
襟翼保护措施
✓襟 翼 不 同 步 保 护 ： 保 证 后 缘 襟 翼 不 同 步 时 快 速 切断襟翼操纵系统； ✓襟 翼 载 荷 限 制 器 ： 保 护 襟 翼 结 构 ， 避 免 在 大 的 气动载荷下损伤襟翼结构； ✓自 动 缝 翼 ： 在 飞 机 接 近 失 速 时 ， 自 动 驱 动 前 缘 缝翼从“部分放出”到“完全放出”位置；
飞机操纵系统介绍课件
检查舵面和舵机
检查舵面是否有损伤，舵机工 作是否正常。
清洁和润滑
定期对操纵系统进行清洁和润 滑，以减少磨损和卡滞。
飞机操纵系统的定期维护保养
01
02
03
04
详细检查
对操纵系统进行详细检查，包 括检查舵机和连杆的磨损情况
、润滑情况等。
更换磨损部件
对磨损严重的部件进行更换， 如轴承、密封圈等。
测试系统性能
滚转和偏航运动。
传动机构
包括钢索、滑轮、连杆 和传动杆等，将飞行员
的操作传递到舵面。
舵面
包括升降舵、方向舵和 副翼等，用于控制飞机
的飞行姿态。
辅助控制系统
包括调整片、襟翼和缝 翼等，用于辅助控制飞 机的飞行姿态和性能。
CHAPTER 02
飞机操纵系统的种类与特点
机械操纵系统
机械操纵系统是通过钢索、滑轮、连 杆等机械传动机构，将飞行员施加的 操作力传递到舵面，实现飞机姿态和 航向控制的系统。
然而，机械操纵系统也存在操作力大 、飞行员负担重、响应速度慢等缺点 。
机械操纵系统具有结构简单、可靠性 高、成本低等优点，因此在早期的飞 机上广泛应用。
助力操纵系统
助力操纵系统是在机械操纵系统的基础上，通 过引入液压、气压等助力装置，减轻飞行员的 操作力，实现更轻松、快速的操作。
助力操纵系统广泛应用于现代运输机和战斗机 上，能够提高飞行员的舒适性和操作效率。
飞机操纵系统的安全性与可靠性提升
冗余设计
通过增加备份和冗余系统，提高飞机操纵系统的可靠性和容错能力，确保飞行安 全。
健康监测与故障诊断
利用传感器和监测技术，实时监测飞机操纵系统的状态，及时发现和诊断故障， 采取相应的维护措施。
描述简单飞机操纵系统的工作过程 -回复
描述简单飞机操纵系统的工作过程-回复中括号内的主题为"描述简单飞机操纵系统的工作过程"。
下文将详细叙述飞机操纵系统的构成和工作原理，介绍飞机的操纵手柄、飞行控制面、系统感知与数据处理、执行机构四个方面，以及它们如何协同工作来实现飞机的操纵。
一、飞机操纵系统概述飞机操纵系统，简称FCS（Flight Control System），是用来操纵飞机姿态和飞行的重要装置。
它由操纵手柄、飞行控制面、系统感知与数据处理以及执行机构等组成。
飞机操纵系统能够将飞行员通过操纵手柄发出的指令转化为相应的机械动作，从而实现飞机姿态和飞行状态的调整。
二、操纵手柄操纵手柄是飞机操纵系统的人机交互界面，用于飞行员发出指令。
通常，飞机的操纵手柄分为副操纵杆和主操纵杆两种。
飞行员通过推拉、转动操纵杆来控制飞机的姿态和飞行状态。
副操纵杆通常由副驾驶员使用，用于备份和协助主驾驶员。
操纵杆通过传感器将飞行员的输入指令转化为电信号，发送给系统感知与数据处理模块进行处理。
三、飞行控制面飞行控制面是飞机操纵系统的重要组成部分，用于调整飞机的姿态和飞行状态。
典型的飞行控制面包括升降舵、方向舵和副翼等。
飞行员通过操纵手柄发出信号后，系统会控制相应的执行机构调整控制面的位置和角度，从而实现飞机的操纵。
这些控制面能够调整飞机的俯仰、横滚和偏航等运动状态。
传感器会感知控制面的位置和姿态，并将信息反馈给系统感知与数据处理模块，以便系统调整控制面的动作范围和力度。
四、系统感知与数据处理飞机操纵系统还包括系统感知与数据处理模块，其主要功能是接收飞行员的操纵指令和传感器反馈的信息，并将其进行处理。
这个模块通常由控制计算机和相关软件组成。
它会根据飞行员的指令以及飞机的位置、速度和加速度等信息，计算出飞机应当采取的姿态调整和飞行动作，然后产生相应的控制信号，发送给执行机构。
五、执行机构执行机构是飞机操纵系统的末端执行部分，通过机械装置将系统传递过来的控制信号转化为操纵面的动作。
第五章-飞机飞行操纵系统
(2)改善和保持助力器快速性的措施
➢ 通油孔的最大开度，在构造上有配油柱塞的游动 间隙来保证，因此，维护工作应当注意保持游动 间隙正常。
➢ 助力器的来油压力和回油压力，主要取决于液压 系统的工作性能。用专门的助力液压系统来保证 助力器工作。
⑵ 机翼重心的位置
机翼重心现象位置对颤振临界速度的大小也有 严重的影响。为了提高颤振临界速度常在机翼翼 尖的前缘部位上加配重。
5、机翼弯曲——副翼偏转颤振
机翼弯曲——副翼偏转颤振又称舵面型颤振。
发生副翼自由偏转的原因可能是由于副翼操纵 系统的弹性变形或系统中有间隙，也可能由于松 杆式机翼发生不对称的弯曲，如下图所示：
⑴ 放大或缩小力的作用，如图所示：
⑵ 放大或缩小位移的作用：主动臂的半径一定，
在相同的主动臂端点位移s1的条件下，从动臂的 半径越大，所得到的从动臂端点位移s2也越大； 从动臂的半径越小，所得到的从动臂端点位移s2 也越小。如图所示：
⑶ 放大或缩小运动速度的作用：由于整体具有相
同的角速度，通过改变从动臂和主动臂的半径关 系从而实现放大或缩小运动速度。如图所示：
⑷ 改变传动杆运动方向原理如图所示：
差动臂：当驾驶杆左右或前后移动的位移相等， 而舵面上下偏转的角度不等，称之为差动操纵。 实现差动操纵最简单的机构是双摇臂，称为差动 摇臂，其工作原理如图所示：
3、导向滑轮
导向滑轮是由三个或四个小滑轮及其支架所组 成。它的功用是：支持传动杆，提高传动杆的受 压时的杆轴临界应力，使传动杆不至于过早地失 去总稳定性。
3、松紧螺套
飞机发动机操纵系统
1. 操纵系统
涡扇发动 机的操纵
启动操纵系统
前向推力 操纵系统
反推力 操纵系统
发动机的操纵
飞机驾驶员并不直接操纵发动机， 飞机驾驶员并不直接操纵发动机，而是通过一个 中介—燃油控制器实行 燃油控制器实行。 中介 燃油控制器实行。 驾驶舱的推力杆不同位置， 驾驶舱的推力杆不同位置，燃油控制器要发动机 产生相应的推力。 产生相应的推力。 燃油控制器感受一些变量并供给足够的燃油流量 到燃烧室，使发动机产生飞机所需要的推力。 到燃烧室，使发动机产生飞机所需要的推力。供 给的燃油流量不允许超出发动机的工作限制。 给的燃油流量不允许超出发动机的工作限制。 油门杆通过传动钢索与燃油控制器上的功率杆相 连。
发动机操纵部件( 2. 发动机操纵部件( B737 )
发动机 操纵部件
推力杆 推力杆解算器 正推和反推） （正推和反推）
发动机 启动手柄和电门
推力杆 联锁电磁电门
推力杆
使用推力杆提供人工输入至发动机操纵系统。 使用推力杆提供人工输入至发动机操纵系统。有两个推力杆 组件，每台发动机各一个。对每台发动机来说， 组件，每台发动机各一个。对每台发动机来说，有一根正推 推力杆和一根反推推力杆。反推推力杆在正推推力杆上。 推力杆和一根反推推力杆。反推推力杆在正推推力杆上。对 于每台发动机， 于每台发动机，推力杆通过推力杆解算器向发动机电子控制 器（EEC）提供推力指令信号。每根推力杆通过一根调节杆 ）提供推力指令信号。 机械地连接至解算器。 机械地连接至解算器。
当移动起动手柄至慢车锁住位置时： 当移动起动手柄至慢车锁住位置时：
燃油控制板接收指示逻辑电路的一个起动手柄位置的一个输入 电源打开发动机燃油翼梁活门 点火电源（ 伏交流）输至EEC 点火电源（115 伏交流）输至 两个发动机起动手柄继电器移动至慢车位置 整体传动交流发电机（ 整体传动交流发电机（IDG）人工断开电路预位 ） 飞行数据采集装置（ 飞行数据采集装置（FDAU）知道起动手柄在慢车（发动机运转）位 ）知道起动手柄在慢车（发动机运转） 置 两个公用显示系统（ 两个公用显示系统（CDS／DEU）显示电子装置知道起动手柄在慢车 ／ ） 发动机运转） （发动机运转）位置
飞机操纵系统
第二节 简单机械操纵系统
➢ 简单机械操纵系统是一种人力操纵系 统，由于其构造简单，工作可靠，使 用了30余年，才出现助力操纵系统
➢ 简单机械操纵系统现在仍广泛应用于 低速飞机和一些运输机上
2-01
2.1 对飞行操纵系统的要求
➢ 一般要求
➢ 重量轻、制造简单、维护方便 ➢ 具有足够的强度和刚度
➢ 特殊要求
➢现代民航客机在操纵系统中设置了 专门的非线性传动机构，靠它来改 变整个操纵系统的传动系数，实现：
➢在舵面偏转角较小时，杆行程较 大，便于飞行员准确操纵飞机；
➢在舵面偏转角较大时，杆行程不 至于过大，即灵敏性增加。
第三节 舵面补偿装置
➢作用：减小铰链力矩和杆力 ➢形式：
➢轴式补偿 ➢角式补偿 ➢内封补偿 ➢调整片补偿
连杆及蜗轮螺杆机构
➢平衡调整片
第五节 主操纵系统
➢飞行操纵系统由三个部分组成：主操 纵系统、辅助操纵系统和警告系统。
➢主操纵系统包括 ➢副翼 ➢升降舵 ➢方向舵
5.1 副翼操纵系统
➢驾驶盘柔性互联机构
➢液压助力器
➢现代大中型飞机的重量较重，飞行速度较快， 舵面上的气动载荷较大，因此常采用液压助 力器进行助力操纵。
➢ 实现差动操纵最简单的机构是差动摇臂
2-17
➢弗利兹副翼--平衡两机翼诱导阻力差
3.导向滑轮
➢支持传动杆 ➢提高传动杆的受压时的杆轴临界应力 ➢增大传动杆的固有频率，防止传动杆发生
共振
三、主操纵系统的传动系数和传动比
➢传动系数
➢传动系数 驾驶杆（盘或脚蹬）移动一 个很小的行程ΔX时，舵面的偏转角相 应也会改变一定数值Δδ，操纵系统 的传动系数K就定义作Δδ与ΔX的比 值，即：
