潜油电泵原理介绍PPT学习教案

潜油电泵原理介绍PPT学习教案
第11页/共31页
胜利泵业有限责任公司 潜油保护器
潜油电泵 机组
●型号表示方法
QYH
式;
型式代号:L—连通式;C—沉淀
J—胶囊式;
保护器外径,mm
保护器代号
如:潜油电泵机组用130mm胶囊式保护器表示为QYH130J
第12页/共31页
胜利泵业有限责任公司 潜油电机
潜油电泵 机组
●工作原理
潜油电机是三相鼠笼式异步感应电动机。它和普通异步电动机一样,在定 子绕租接通三相正弦交流电源后,在电机内产生一个旋转磁场,并以一定 的转速旋转,旋转磁场与转子绕组之间产生相对运动,根据电磁感应原理 ,因而在转子绕组中出现感应电势和电流。转子中的感应电流也将产生转 子旋转磁场,它与定子旋转磁场相互作用产生的电磁力作用在转子上,电 磁力对转子形成电磁转矩,从而驱动转子带动机械负荷旋转,实现由电能 到机械能的转变。另外,转子的转向由定子电流的相序决定。
胜利泵业有限责任公司 潜油电机
潜油电泵 机组
●特点
1.外形尺寸细长。 2. 转子与定子分节。定子固定在电机壳体上,转子通过键固定在电机轴上 3. 电机内充满的专用润滑油,保证了电机内部各工作件的润滑、冷却,增 强电机的绝缘性能,同时具有平衡电机内外压力的作用; 4. 电机为悬挂式,其上部的止推轴承可承受转子重力及其它轴向力。
●型号表示方法 YQY - 位置代号: S—单 UT—上 CU—中 LT— 下
容量,kW
电机外径,mm 电机代号
如:容量66 kW的138系列上节电机表示为YQY138-66S
第14页/共31页
产品技术说明
产品应用范围
潜油电泵
➢ 排量:30—1600m3/d(200-10000BPD) ➢扬程:<3800m (12460FT)

采油工电泵井生产管理ppt课件

采油工电泵井生产管理ppt课件
电潜泵采油安装主要由三部分组成: 井下机组部分:潜油电机、维护器、分别器、多级离心泵; 电力传输部分:潜油电缆; 地面控制部分:控制屏、变压器、接线盒 〔一切部分衔接组成见以下图7-1〕
5
1.1 井下机组部分
自下而上,井下机组的衔接 〔抽油过程〕:
1.1.1 潜油电机
潜油电机是一种两极、三相鼠笼式异步感应电动机。 较常用异步电动机具有以下特点:
2.4 潜油电机靠什么方式进展 冷却?
2.4
电泵电机在井下运转时产生热量,一方面靠注入电机 的光滑油进展其内部循环冷却,另一方面主要靠流过电机 外壳的井液进展冷却,这些井液将电机分发的热量带走。 假设井底产液量太低,电机消费的热量不能全部被井液带 走,电机温度就必然上升甚至会超越额定温度,严重影响 电机运用寿命。假设井不出油,危险就更大,电机温度急 剧上升,能够在4小时之内就会烧毁电机。
2.13 欠载停机后再次开机留意 哪些问题?
2.13
〔1〕查明欠载缘由〔产液量较高不应该出现欠载的井 要详细检查〕。
〔2〕属于供液缺乏经常欠载的井再次开机间隔2小时 以上,等液面恢复。
〔3〕开机前要检查电压能否符合要求和地面管线能否 畅通。
〔4〕开井前要先将控制选择旋钮打到停顿位置然后再 打到手动位置方可开机。
1.2.2 控制屏
〔5〕借助中心控制器,能完成机组的欠载维护停机; 〔6〕当机组出现欠载停机时能按预定的程序自动恢复后 再启动; 〔7〕经过选择开关,可以完成机组的手动、自动两种启 动方式; 〔8〕经过指示灯亮,可以显示机组的运转、欠载、过载 三种运转形状。
1.2.3 接线盒
1. 衔接控制柜到井口的动力电缆; 2. 排除井下窜入电缆内的气体,防止火灾和爆炸
〔1〕直径小,级数多,长度大; 〔2〕轴向卸载,径向扶正; 〔3〕泵吸入口装有特殊安装,如:油气、油砂分别器; 〔4〕泵出口上部装有单流阀和卸油阀。

潜油电泵采油技术

潜油电泵采油技术
潜油电泵采油技术
重庆科技学院石油工程学院制作
电潜泵采油
电潜泵采油
它具有排量扬程范围大、功率大、生产 压差大、适应性强、地面工艺流程简单、机 组工作寿命长、管理方便、经济效益显著的 特点。
渤海石油系列培训教材多媒体课件
第2页
重庆科技学院石油工程学院制作

表述电潜泵性能的主要
参数有:额定排量Q、额定 扬程(压头)H、额定轴功
渤海石油系列培训教材多媒体课件
第12页
重庆科技学院石油工程学院制作
2.潜油泵
电潜泵具有以下特点:直径 小,排量范围大,外径一般为 85.5~102mm,排量范围可达
30~8000m3/d;级数多,长
度长,扬程范围宽,扬程一般 在150~4500m;泵吸口有气体 分离,防止气蚀和提高泵效。
渤海石油系列培训教材多媒体课件
异步电机,把电能转变成机械能。
它与普通电机相比,具有以下特点:机身 细长,一般直径 160mm 以下,长度 5 ~ 10m ,; 转轴为空心,便于循环冷却电机;启动转矩大, 0.3s即可达到额定转速;电机内腔充满电机油 以隔绝井液和便于散热;有专门的井液与电机 油的隔离密封装置——保护器。
渤海石油系列培训教材多媒体课件 第7页 重庆科技学院石油工程学院制作
重庆科技学院石油工程学院制作
潜油泵
l)叶轮
叶轮是电潜泵的核心部分,它 是将机械能转变成生产流体压能的 关键部件,液体通过叶轮时,液体 的压能和动能都得到增加。
渤海石油系列培训教材多媒体课件
第15页
重庆科技学院石油工程学院制作
潜油泵
2)导轮
导轮是泵的固定部分,它一 方面将动能转变成压能和降低速 度减小摩阻损失;一方面改变流 向,将流体导人下一级叶轮人口。

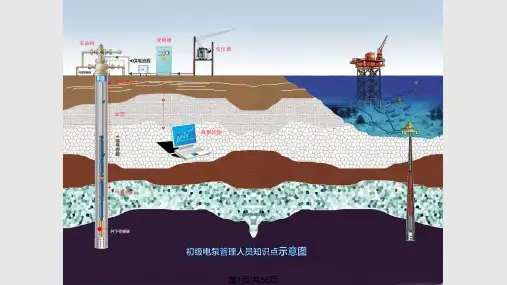

潜油电泵采油管理培训PPT课件

潜油电泵采油管理培训PPT课件
离生产设施和矿区,并符合安全规定,距井口距离不小于50M。
(4)、产能预测: 产能预测的方法:产液指数法(PI);流入动态曲线法(IPR)。当流压高于饱和压力时,使用产液指数法,
当流压低于饱和压力且在多相管流下,使用IPR曲线法。 a、产液指数法(PI): 当流压高于饱和压力时,油井近似于单相流,其曲线为一条斜率为J的直线。 J=q/Pws--Pwf;J-----日产液量(m3/d)PWS-----静压(MPa)PWF-----流压(MPa)q----生产压差下的产量
1、洗井、冲砂 电泵井冲砂必须冲至人工井底,对基本不出砂井,应大排量反洗井,彻底 洗净。
2、压井 对于有一定井口剩余压力的油井,在下机组前,必须用清洁无固相、比重合 适的压井液压井,压井液必须清洁,比重适当,一般按层压力5--10%计算。所有 电泵井均不得用泥浆、含钙和钡离子等易产生沉淀物易结垢的液体压井。 3、通井 对51/2”套管应有116-120mm通井规通井,7” 套管应有140-145mm通井规通 井,长度3m以上,通井深度超过泵挂深度50m以上,一般通井规的外径要小于油 井套管内径4mm 。 4、下管柱 直井段25根/小时; 斜井段小于5 °/50米8根/小时;大于5 °/50米3根/小时
扬程的确定合理吗?误区:扬程=泵挂深度 总动压头的计算: H=Hp+Ht+Hf+Hd-P
总动压头=泵挂深度+油压折算压头+油管摩阻损失+井液粘度折算压头-泵吸入口压力折算压头
潜油离心泵性能曲线
H
η
P
qq q 10 2
第10页/共55页
(3)、保护器的选择: 沉降胶囊复合式保护器
(4)、潜油电机功率的确定合理吗? 一般的当多级离心泵的排量、扬程、泵级数确定之后,可由下式计算电机功率。 电机功率=功率/级×需总级数 +N 必须经过具体参数优化和修订: 1、在功率条件满足的条件下,尽可能选择单节电机。

潜油电泵采油技术

潜油电泵采油技术

设备可靠性
2 要求高:需 要长时间稳 定运行
技术难度大:
3 需要解决井下 设备故障、油 井堵塞等问题
成本控制:
4 需要降低设 备成本和维 护成本
潜油电泵采油技术的 发展趋势
技术革新
提高泵效:通过 优化设计、改进 材料等方式提高 泵效,降低能耗
智能化:引入物 联网、大数据等 技术,实现远程 监控、智能诊断 等功能
胜利油田:潜油 电泵采油技术在 胜利油田的应用, 提高了采油效率
大庆油田:潜油 电泵采油技术在 大庆油田的应用, 降低了采油成本
长庆油田:潜油 电泵采油技术在 长庆油田的应用, 提高了采油质量
克拉玛依油田: 潜油电泵采油技 术在克拉玛依油 田的应用,提高
了采油产量
技术优势
节能高效:潜油电泵采油技术具有较 高的能源利用率,可降低采油成本。
适应性强:潜油电泵采油技术适用于 各种油藏类型,包括低渗透、高含水、 高含气等复杂油藏。
操作简便:潜油电泵采油技术可实现 远程控制,操作简便,降低了人工操 作难度。
环保安全:潜油电泵采油技术减少了 地面设备的使用,降低了对环境的影 响,提高了采油安全性。
技术挑战
井下环境复
1 杂:高温、 高压、高腐 蚀性
02
国内市场:主要竞争对手为中石油、中石化等大型国企
03
技术竞争:主要体现在技术研发、创新和专利方面
04
价格竞争:主要体现在产品价格、成本控制和利润空间方面
政策支持
01
政府对石油 行业的支持
政策
02
政府对节能 减排技术的
支持政策
03
政府对创新 技术的支持
政策
04
政府对绿色 能源的支持

潜油电泵结构及工作原理(课堂PPT)

潜油电泵结构及工作原理(课堂PPT)

.
4
渤海石油装备中成机械制造公司
第二章、潜油电泵系统组成
潜油电泵主要由两大部分组成井上部分和井下部分。
(一)井上部分
(二)井下部分
Байду номын сангаас
1)井口 2)接线盒 3)控制柜 4)变频器 5)变压器
1) 潜油电泵 2) 分离器 3) 保护器 4) 潜油电机 5) 引接电缆 6) 潜油电缆
7) 井下传感器
.
5
渤海石油装备中成机械制造公司
(3)内设一个推力轴承,承担作用在泵轴、分离器轴和保护器轴传递下来的轴向 力。
(4)连接潜油电机轴与泵轴(或分离器轴),连接潜油电机壳体与潜油泵壳体 (或分离器壳体)。
四、潜油电机
在潜油电泵机组中使用的电机为二级三相鼠笼式异步电动机。是潜油电泵机
组的动力源。根据油井产量、扬程、温度、井液粘度及不同规格的套管,可选 用不同功率、直径的潜油电机。潜油电机工作电压一般为400~2500V,电流为 30~120A。电机功率与电机长度成正比,单节电机长度最长不大于10m。电机 可以串联使用,串联方式采用内插式结构,轴联接采用花键联接。
渤海石油装备中成机械制造公司
潜油电泵结构及工作原理
2009年5月
.
1
渤海石油装备中成机械制造公司
目录
第一章、潜油电泵发展概况 第二章、潜油电泵系统组成 第三章、机组各部件的作用 第四章、潜油电泵各部件工作原理
.
2
渤海石油装备中成机械制造公司
第一章、潜油电泵发展概况
潜油电泵全称电动潜油离心泵,简称电泵。 1923年俄罗人A S艾鲁托诺夫在世界上首先提出潜油
.
10
渤海石油装备中成机械制造公司

电潜泵采油技术

电潜泵采油技术
主要内容
、电潜泵系统概述 、井下多级离心泵工作特性 、电潜泵系统的设计 、电潜泵井生产管柱 、电潜泵井的管理 、电潜泵井工况分析及故障处理
2
一、电潜泵系统概述
与其它机械采油相比,电潜泵具有排量扬程范围广、功 率大、生产压差大、适应性强、地面工艺简单、机组寿命 较长、管理方便、经济效益显著等特点,因而得到了极大 地应用,已经成为海洋石油开采的主力军。
、泄油阀
泄油阀一般安装在单流阀以上1-2跟油管处,它是检泵 作业上提管柱时油管内流体的排放口,以减轻修井机符合和防 止井液污染平台甲板和环境。泄油阀目前有两种:投棒泄流、
12
一、电潜泵系统概述
投球液力泄流。前者用于稀油和高含水稠油井比较合适,用 于稠油井泄油成功率低;后者可以重复使稠油井泄油更好, 成功率高。
③ 泵内流体密度与单相液体不同,对泵的功率会产生影 响;
④ 气体对泵内各种能量损失也要产生影响,使泵的特性 偏离单相液体的特性。
33
二、井下多级离心泵工作特性
、动力电缆
动力电缆是电机与地面控制系统相联系传送电力纽带
10
一、电潜泵系统概述
和PSI/PHD信号的通道,是一种耐油、耐 盐水、耐其它化学物质腐蚀的油井专用电 缆,工作于油套管之间。分为小扁电缆( 又叫电机引线,俗称小扁)、大扁电缆( 俗称大扁)和圆电缆,按温度等级可以分 为90℃、120℃、150℃等3个等级,部分 厂家还可生产更高等级的潜油电缆。
9
一、电潜泵系统概述
、测压装置
电潜泵井测压系统有两大类,一类是电子式的,一类 是机械式的。主要用于监测油井的供液和电机工作温度情 况。电子式的有PHD和PSI两种,可以进行连续监测;机械 式的也有两种,一种是测压阀,一种是毛细管,前者通过 钢丝作业实施但不能连续监测,后者通过毛细钢管传递压 力,可以连续工作和监测。

潜油电泵采油技术

潜油电泵采油技术

潜油电泵采油技术的适用条件
油井深度:适用于深井、超深井
油井温度:适用于高温、低温油井
油井类型:适用于高产、低产、稠油、 含水等各类油井
油井含砂量:适用于含砂量高的油井
油井压力:适用于高、低压油井
油井含气量:适用于含气量高的油井
潜油电泵采油技术的优点和局限性
优点:提高采油效率,降低采油成本 优点:适应性强,适用于各种油藏类型 局限性:对油藏地质条件要求较高 局限性:设备维护和更换成本较高
潜油电泵采油技术 的经济效益分析
潜油电泵采油技术的经济效益评估方法
投资回报率:计算潜油电泵 采油技术的投资回报率,评 估其经济效益
生产效率分析:分析潜油电 泵采油技术的生产效率,评
估其经济效益
成本效益分析:比较潜油电 泵采油技术与其他采油技术 的成本和效益
环境影响评估:评估潜油电 泵采油技术对环境的影响,
环保标准:符合国家环保法规,减少对环境的污染 安全标准:符合国家安全生产法规,确保作业安全 设备标准:采用环保型设备,减少对环境的影响 操作标准:严格按照操作规程进行操作,确保安全
潜油电泵采油技术的环保与安全发展趋势
环保技术:采用低污染、低能耗的采油技术,减少对环境的影响 安全技术:提高采油设备的安全性能,降低事故发生率 智能化技术:采用智能化技术,实现远程监控和自动控制,提高采油效率和安全性 绿色能源:采用太阳能、风能等绿色能源,降低对环境的影响,提高能源利用效率
潜油电泵采油技术的最新研究成果
潜油电泵采油 技术的最新研 究成果包括: 新型潜油电泵、 智能潜油电泵、 高效潜油电泵
等。
新型潜油电泵 的研究成果包 括:新型潜油 电泵的设计、 制造、安装、 调试等方面的
研究成果。
