电子节气门系统
大众车电子节气门故障分析
大众车电子节气门诊断分析及实例1．电子节气门系统介绍以前，上海大众生产的桑塔纳车系部分发动机和帕萨特B5部分发动机采用的是拉索式节气门，节气门与加速踏板之间通过一根拉索连接。
驾驶人在踩下加速踏板时，通过拉索使节气门打．开相应的开度，以此来控制发动机的转速。
现在，上海大众生产的所有车型的发动机都带有电子节气门控制系统—EPC，节气门与加速踏板之间取消了拉索连接，节气门的打开是通过内部的一个步进电动机控制的。
驾驶人根据自己的需求踩下加速踏板，加速踏板内部的两个传感器G79，G185记录下加速踏板的位置，并将该位置转换成相应的电信号传送给发动机控制单元J220，发动机控制单元根据输入的信号以及内部设定的程序控制步进电动机的传感器G186使节气门打开相应的开度。
另外，节气门的打开角度不完全取决于加速踏板的位置，发动机控制单元还根据废气排放、燃油消耗及巡航控制等来控制节气门的打开角度。
电子节气门控制系统由带有传感器的加速踏板、发动机控制单元、节气门控制单元、巡航开关、强制降档开关、离合器踏板开关、制动踏板开关、制动灯开关及EPC警告灯组成。
（1）带有传感器的加速踏板加速踏板通过2个传感器G79和G185检测加速踏板的位置，并将位置信号转换成电信号传送给发动机控制单元，发动机控制单元利用该信号控制节气门的开度。
两个传感器为滑动电阻式，它们共同安装在加速踏板内的一个轴上，在G185上安装有串联电阻，因此发动机控制单元检测到G79的信号是G185的两倍。
在读取测量数据块中62显示组的3和4显示区能查看相关的数据。
发动机控制单元向两个传感器提供5V电源，两个传感器分别有独立的电源、接地信号线。
（2）节气门控制单元节气门控制单元根据发动机控制单元发出的指令，使节气门打开相应的开度，并通过两个节气门开度传感器将节气门的位置反馈给发动机控制单元。
节气门控制单元内部由节气门电动机G186、汽修资料与技术qq929517423节气门开度传感器1-G187、节气门开度传感器2-G188组成。
电子节气门控制系统设计
电子节气门控制系统设计电子节气门控制系统是一种在现代汽车上广泛采用的重要技术，它可以根据发动机运行的情况实时调整汽车的控制参数，从而提高汽车的经济性、动力性和环保性能。
本文将对电子节气门控制系统的设计原理、工作过程、功能特点等进行详细介绍。
一、设计原理电子节气门控制系统的设计原理是通过电子信号控制节气门的开度来控制发动机的进气量，从而实现发动机的动力调节和油耗节约。
系统中采用的核心元件是电子节气门执行器，它能够实现快速开合节气门，并通过控制芯片进行精密的开度调节。
系统还包括传感器、控制芯片、电源等多个组成部分，其中传感器可以感知发动机的气体流量、压力、温度等关键参数，控制芯片则能够根据这些参数实时调整节气门的开度和相关控制策略。
二、工作过程电子节气门控制系统的工作过程主要分为4个步骤：传感器信号采集、控制芯片处理、执行器控制和反馈调整。
系统中的传感器可以感知发动机进气量、转速、油门位置等关键信息，通过控制芯片进行数字信号处理，最终输出控制信号给执行器，实现节气门的开合控制。
在工作过程中，系统会根据传感器采集到的信息，对节气门进行开度调节，从而实现发动机的动力调节和优化燃油经济性。
同时，系统还会根据实际工作情况进行反馈调整，以保证系统的稳定性和精度。
三、功能特点1.精准控制：电子节气门控制系统采用高精度控制芯片和执行器，能够快速、准确地控制节气门的开度，实现精细化调节。
2.动力调节：系统能够根据不同的工况场景，实时调整发动机的进气量和输出功率，从而实现动力调节和提高车辆加速性能。
3.环保节能：电子节气门控制系统能够智能调节发动机的燃油供给，实现燃油经济性的优化和环境保护的效果。
4.检测和反馈：系统还能对发动机工作状态进行检测和反馈，及时调整节气门的开度和关键控制参数，保证系统的稳定性和精度。
五、市场前景随着汽车制造业的不断发展和技术的迭代，电子节气门控制系统已经成为汽车生产中必不可少的关键技术之一。
电子节气门简介
3 安装位置
节气门安装位置
5
4 产品结构及关键尺寸
✓ 进气孔直径 ✓ 螺栓安装孔的孔径及孔距 ✓ 喉口结构尺寸 ✓ 安装平面的平面度 ✓ 长宽高边界条件
6
4 相关术语及性能参数
相关术语： UMS(UMA): upper mechanical stop 断电情况下手推节气门阀片能到的最大 位置 UES(OMA): upper electrical stop 节气门上电工作时阀片能达到的最大位置 LMS: lower mechanical stop断电情况下手推节气门阀片能到的最小位置 LES: lower electrical stop 节气门上电工作时阀片能达到的最小位置 LHP: limp home position 断电情况下节气门所处的原始位置 TPS: Throttle position sensor 节气门位置传感器
ETC-electronic throttle control
电子节气门作为现代发动机管理系统中进气系统的一个 主要部件之一，主要任务是控制进入发动机的空气流量， 改善发动机的排放性能，提高燃油经济性；
3
2 工作原理
1.驾驶员通过踩下或释放加速踏板，使得加速踏板位置传感器产生相应的电压信号输入到节气门控制单元ECU； 2.控制单元根据收到的电压信号，计算出最佳的节气门位置，并向节气门执行器发出控制信号； 3.节气门执行器通过改变节气门的开度，实现对发动机进气量的控制； 4.节气门TPS检测节气门的实际开度及其他工况信息反馈给ECU,ECU根据反馈信号对控制参数进一步进行优化， 使车辆一直保持在理想工作状态；
7
4 相关术语及性能参数
性能参数： 响应时间： LMS TO LHP ≤100ms; LMS TO UMS ≤100ms; LHP TO UMS ≤100ms 返回时间： UMS TO LHP ≤300ms； LMS TO LHP ≤ 100ms 空气流量： 全关位置空气流量、LHP位置空气流量 TPS信号值： TPS1@LMS:10%±4% TPS2@LMS:90%±4% TPS1@LMS:93%±4% TPS1@LMS:7%±4% 主气道泄露： Leakage air of bearing(main bore)≤20cm3/min

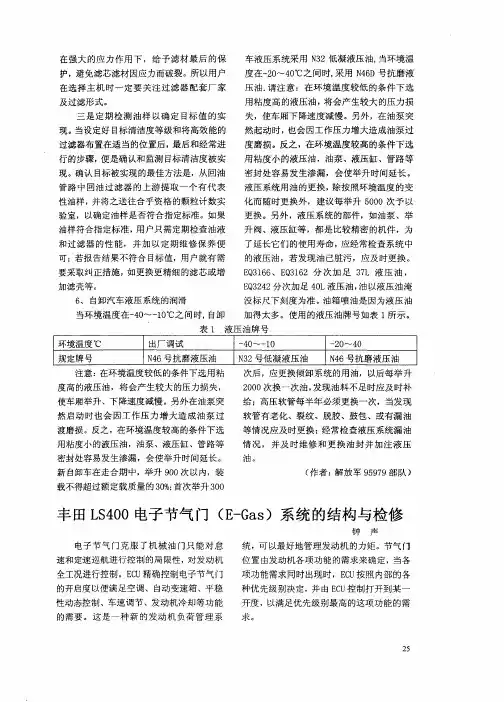

丰田LS400电子节气门(E-Gas)系统的结构与检修
行 的步骤 ， 是确认和监测 目标清洁 度被实 便
现 。确认 目标被实现 的最佳方法 是，从回油
管 路 中回油 过 滤器 的上游 提 取一 个 有代 表
丰 田 Ｌ ４ ０电子 节气 门 （ － ａ ）系 统 的结构 与检 修 Ｓ０ ＥＧｓ
钟 声
电子 节气 门克 服 了机 械 油 门只 能对 怠
速和定速 巡航进行控 制 的局 限性 ， 对发动机
统 ，可 以最好地 管理发动 机 的力矩 。节气 门
位 置 由发 动机各项 功能 的需求来确 定 ，当各
在强 大 的应 力 作用 下 ，给 予滤 材最 后 的保 护 ， 免滤 芯滤 材 因应力而破 裂 。所 以用 户 避
在选 择主 机 时 一定 要关 注 过滤 器配 套 厂 家 及过滤形式 。
车液 压系 统采用 Ｎ ２低凝液 压油， ３ 当环境温
度在一 ０ ０Ｃ之 间时， 用 Ｎ ６ ２ ￣４ ￣ 采 ４ Ｄ号抗 磨液 压 油． 注意 ：在环 境温 度 较低 的条件 下选 请 用粘度 高 的液 压油 ， 将会 产 生较 大 的压 力损 失 ，使车厢 下 降速度 减慢 。另外 ，在油泵 突
性油样 ， 并将之送 往合乎 资格 的颗粒计 数实
验室 ，以确 定油样是否 符合指定标准 。如 果
油样符合指 定标准 ， 用户只 需定期检查 油液
和过 滤器 的性 能 ，并加 以定 期维 修保 养 便 可 ：若报告结果 不符合 目标值 ，用户就有 需
要采取纠正措施 ， 如更 换更精细 的滤芯或增
电子节气门系统的检修要领
现在越来越多的电喷发动机管理系统采用电子节气门(EPC)，EPC实际上是一个系统，它包括节气门、节气门位置传感器、节气门控制单元、节气门调节器、节气门指示灯以及发动机控制单元等，所有用于确定、调整和监控节气门位置的零部件都属于电子节气门系统。
1电子节气门的控制原理电子节气门与加速踏板之间不存在机械连接，加速踏板的位置信息由加速踏板位置传感器采集。
驾驶人希望加速、减速或恒速等意图不再通过拉索直接操纵节气门，而是依靠EPC进行间接控制。
加速踏板传感器内有2个输出电压呈线性变化的电位计，驾驶人踩下加速踏板时，带动滑变电阻移动，这2个电位计产生的信号电压输送至发动机电控单元(ECU)。
ECU经过运算后，驱动节气门调节器的定位电动机，带动节气门转动，使发动机达到所需要的进气量。
由此可见。
踩下加速踏板的程度是驾驶人对发动机转矩的要求。
加速踏板的位置是一个设定值。
加速踏板位置传感器是一个设定值发生装置。
另一方面，在发动机运转过程中，电控单元可以不依靠加速踏板位置传感器的信号，直接控制EPC。
节气门位置传感器的作用是将节气门的开度转换为电压信号，传输给ECM及TCM，控制单元根据此信号以及进气量信号及时调整喷油量，以满足发动机各种工况的需要。
以长安福特福克斯(C307)轿车为例。
该车采用电子节气门，由PCM控制节气门的开度。
同时为了检测其执行情况，设置了节气门位置传感器，采用节气门位置传感器的反馈信号，形成了一个闭环控制系统。
